接续上一篇，本篇继续使用前一篇chisel-examples的例子，继续在Linux下，继续基于chiseltest框架，但本篇会介绍如何生成波形文件，如何使用开源的波形图查看工具对波形进行分析。

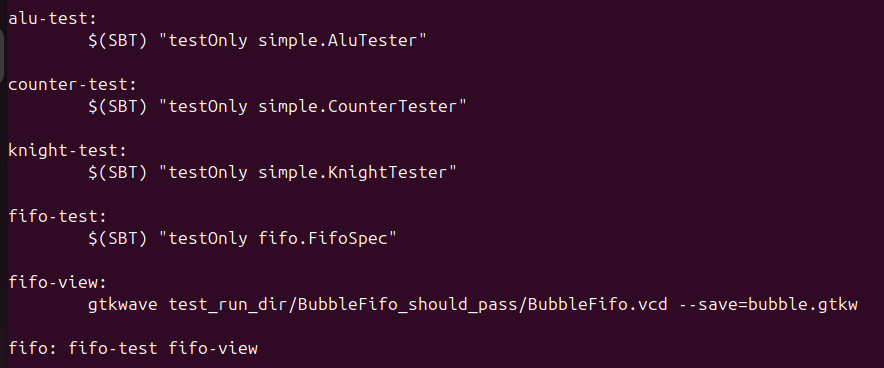

在Chisel-examples的例子中，有一个Makefile，其中有如下一段：

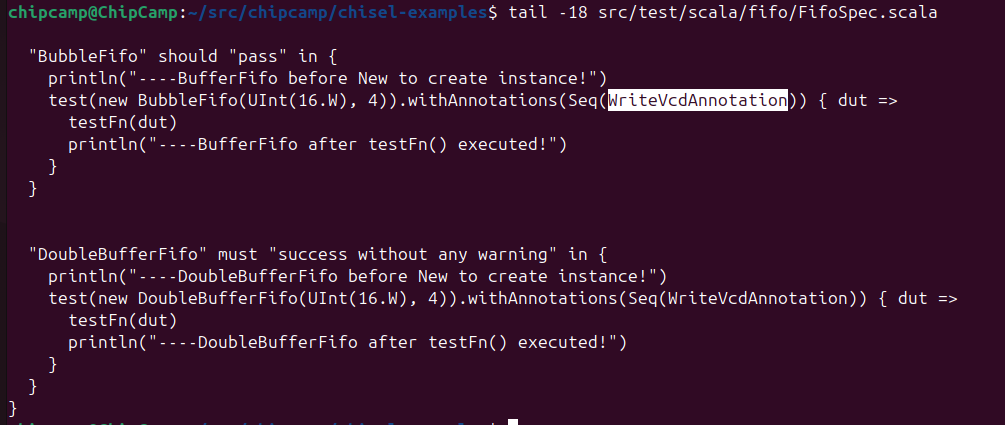

如果使用make fifo来构建，则会依次执行make fifo-test和make fifo-view，这个make fifo-view就会调用gtkwave这个波形图查看工具，对波形文件BubbleFifo.vcd进行查看和时序分析。而这个BubbleFifo.vcd则是make fifo-test时生成的波形文件！这个波形文件的生成，是在src/test/scala/fifo//FifoSpec.scala文件中指定的，如下：

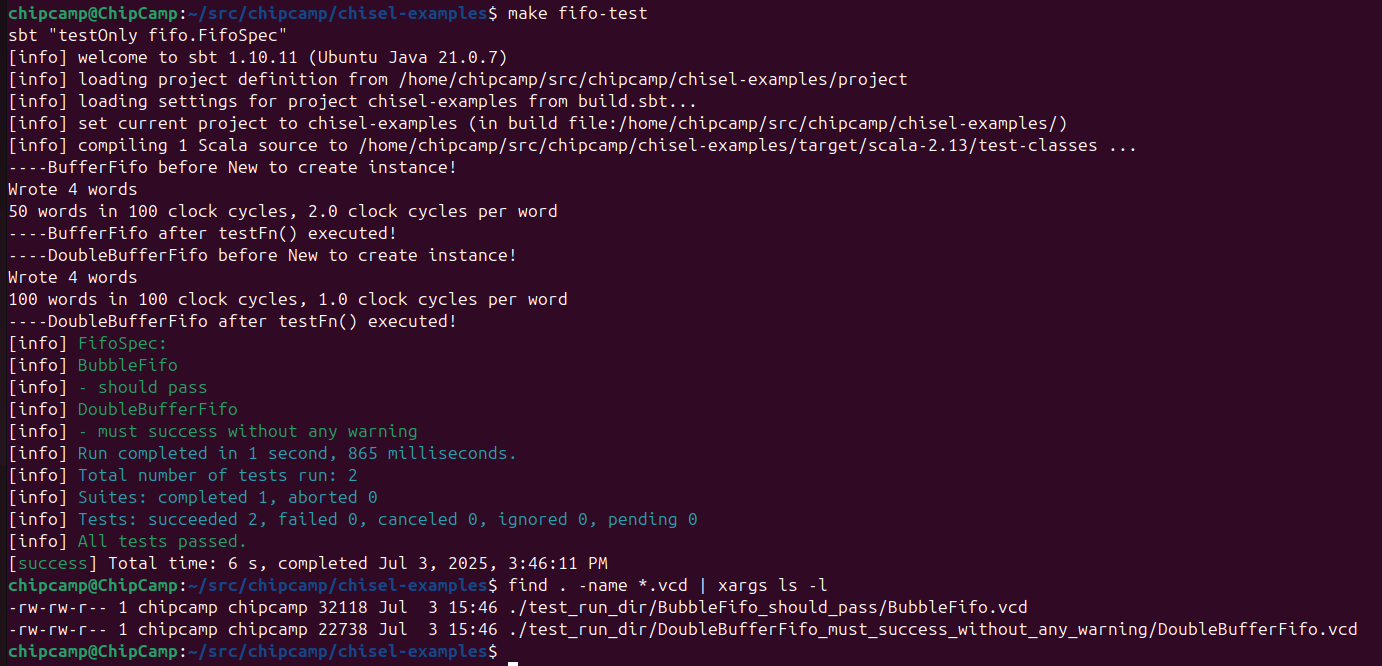

其中的WriteVcdAnnotation就是用来指示生成.vcd的波形文件的。其中4条println()是临时调试是所加，以便于确认这一段代码的执行。可以单独地make fifo-test来看一下效果，如下图所示，既有println的那4条语句的输出，还生成了两个.vcd的文件，而其中的第1个便是make fifo-view会使用的文件！

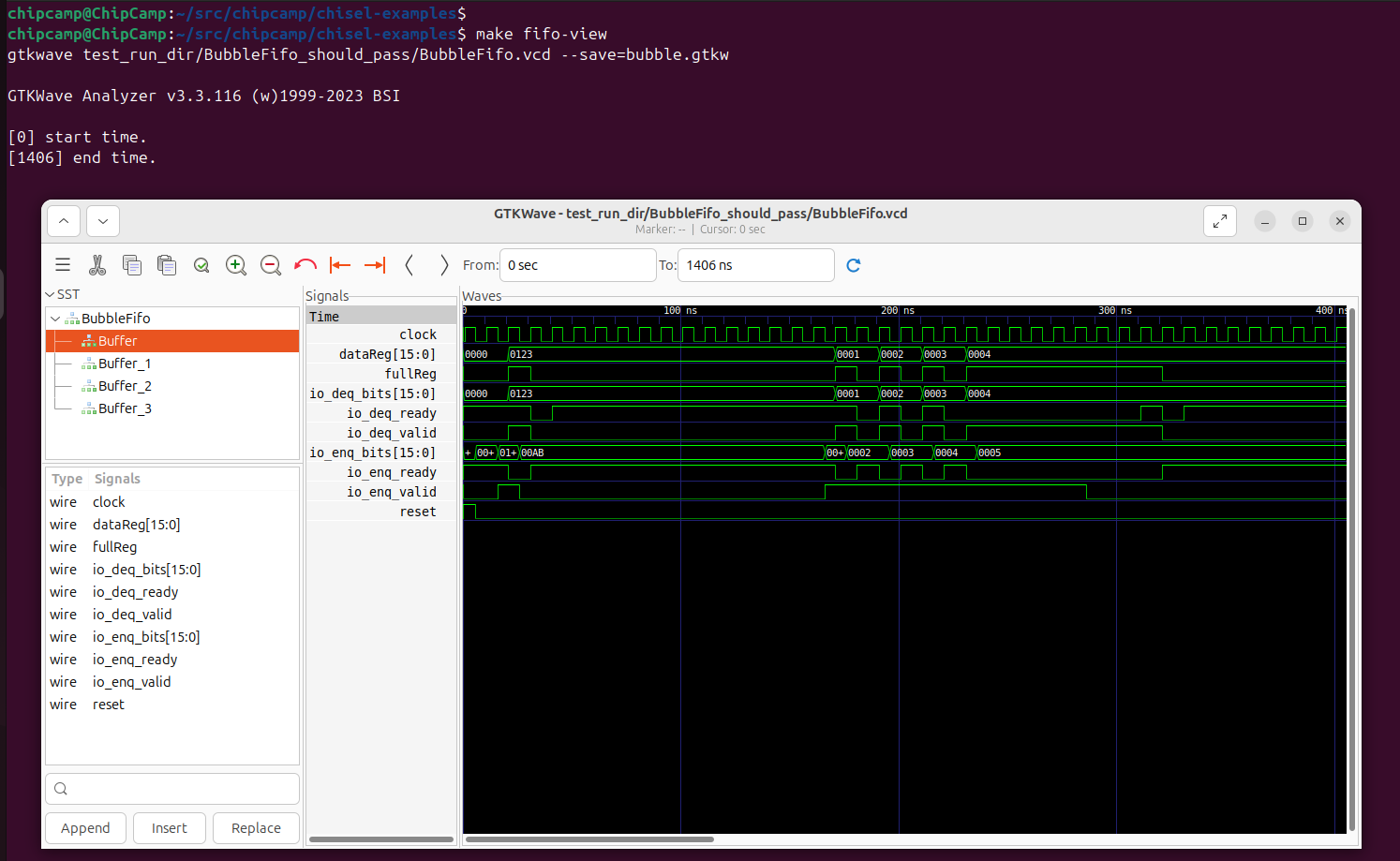

接下来自然是使用make fifo-view来看实际效果了，这个make命令会调用gtkwave程序并以.vcd波形文件为参数，gtkwave程序则会打开图形化的波形显示和分析界面，可以对其中的Buffer（实际可理解为Buffer_0）模块进行分析，也可以对其他模块进行分析。

图中显示的是Buffer模块的，包括输入管脚io_enq_xxx等、输出管脚io_deq_xxx、内部寄存器状态dataReg、随着时间的变化而变化的情况，就是所谓的时序。

耐心一点看，这个时序图重要的其实不是图，而是时序变化，这个变化可以通过工具栏中的【<】和【>】进行“走步”，在Signals列表中选中clock以后，每按一次【>】按钮时序就往后走一个时钟跳变步，相应地可查看输入输出及内部寄存器的值。如果在Signals列表中选中dataReq以后再用【>】，则会按照dataReq的跳变步进行走步，比如dataReq的跳变步可能经过几十个clock周期才会跳变，那么这样一个方式便可以重点关注dataReq的变化情况。

从右往左看，最右边的Wave部分波形图体现的是时序特征，这个时序特征是在TestBench（也就是src/test/scala/fifo/下的test文件）生成的触发条件，比如TestBench可以定义最初reset信号=1，clock信号翻转几个轮次，然后间隔一定的时间比如100ns以后再进行clock翻转。虽然实际电路上的clock信号都是稳定的周期性翻转的，但TestBench并不受这样的约束，可以自行定义。

中间的Signals部分，是从“电路”的特征，即一个待测的电路模块有那些输入管脚、输出管脚、内部寄存器。

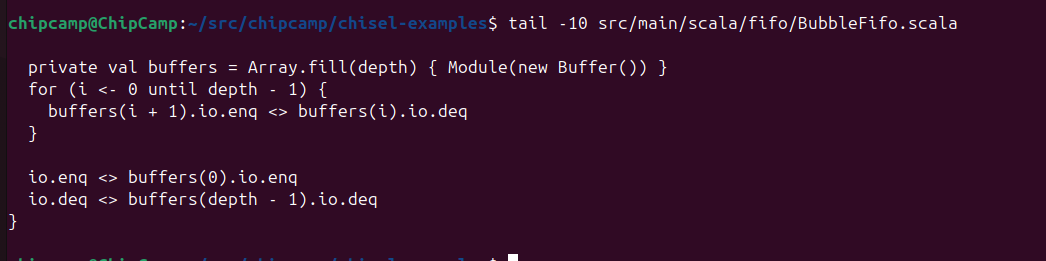

左边的SST则体现的是一个更大的、层次化的“电路”模块。图中的BubbleFifo是一个顶层模块(top Module)，其下有4个Buffer模块，这4个Buffer模块从“电路”上来说是一样的，但会“串联”在一起！也就是说，Buffer的deq管脚连Buffer_1的enq管脚，Buffer_1的deq管脚连Buffer_2的enq管脚，等等。这一点，体现在BubbleFifo的电路代码中，如下：

稍微细化读一下这个“电路/芯片”的代码文件BubbleFifo.scala，可以看出它非常强大的地方是“模板化“和“参数化”，所谓”模板化“是说它的输入输出管脚的位数是参数化的，可以是8bit，也可以是16bit甚至32bit或64bit，我们看到的波形图来自于TestBench程序，而TestBench使用的是16bit，直接就将电路模块的”位宽“实例化为16bit了，而BubbleFifo.scala的代码无需根据8bit/16bit进行修改。对于Fifo的”深度“也就是有多少个Buffer模块串接而成，同样是由depth这个参数定义的，在Testbench中使用的是4，因此整个顶层电路模块就有4个Buffer模块，也就是在波形图中看到的Buffer、Buffer_1、Buffer_2、Buffer_3，其中的Buffer可以理解为Buffer_0。

这个模板化、参数化，构成了Chisel语言的“生成式”特征，也就是说Chisel语言的程序，不是一个固定的电路，而是可以通过参数的变化生成8bit/16bit/32bit/64bit以及depth=1/2/4/5等不同宽度和深度的电路。

最后，是Buffer的enq管脚+Buffer_3的deq管脚，作为BufferFifo这个顶层模块的输入输出管脚，连TestBench的相应管脚。这就是Chiseltest框架所作的事情了。

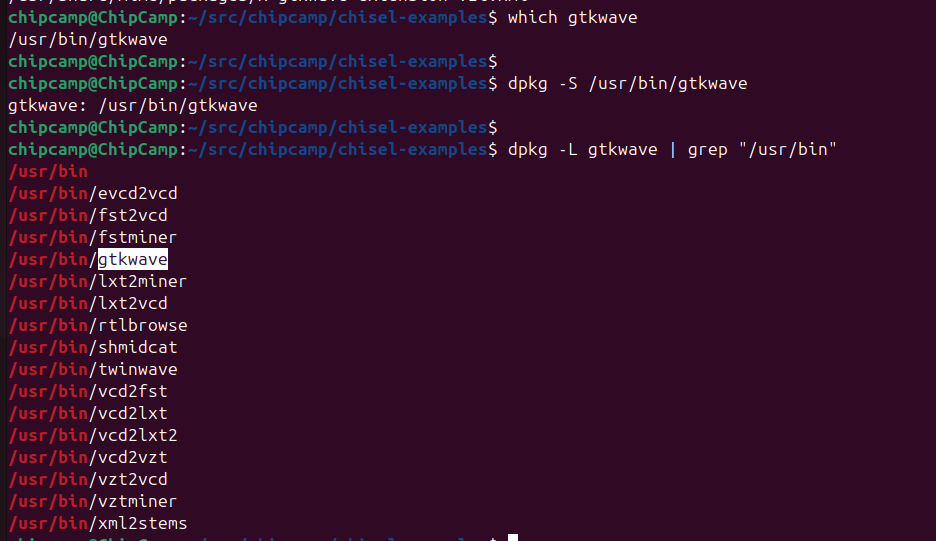

这个gtkwave是一个开源的波形查看工具，在Ubuntu Linux下使用sudo apt-get install gtkwave既可安装，我们看一下这个软件包的情况：

同样注意的是，这个gtkwave工具在Linux下通过包管理器如apt-get可以很容易获取到并使用，在Windows上如何下载使用本文就不做讨论了。
