继昨天讲解的由MIT提出的BEVFusion后，今天我们来看由北大和阿里合作的BEVFusion。虽然与MIT提出的BEVFusion同名且均发表于2022年，但侧重点有所不同。它提出了一个更为简洁且鲁棒的BEV融合框架，特别关注于解决由于LiDAR失效等异常情况下的鲁棒性问题。将两篇BEVFusion对比阅读，可以深入理解BEV融合的不同实现路径和设计哲学。

【三维感知目标检测论文阅读】《BEVFusion: Multi-Task Multi-Sensor Fusion with Unified Bird‘s-Eye View Representatio》

论文链接：BEVFusion: A Simple and Robust LiDAR-Camera

1. 论文概述 (Overview)

这篇论文的核心论点是：当前主流的LiDAR-相机融合方法存在一个被忽视的致命缺陷——它们严重依赖LiDAR输入来查询（query）相机特征。无论是点级别融合还是特征级别融合，都是以LiDAR信息为起点。这意味着，一旦LiDAR出现故障（哪怕是局部或短暂的），整个融合框架就会失效，无法产生任何有效预测。这极大地限制了这类算法在真实场景的部署能力。

为了解决这个问题，论文提出了一个设计巧妙、思想简洁的BEVFusion框架。其核心是一种解耦（disentangled）的双流架构：相机和LiDAR分别在两个完全独立的流中提取特征并生成各自的BEV（鸟瞰图）特征图，最后再通过一个轻量级的融合模块进行结合。这种设计的最大优点在于，相机流的运行完全不依赖LiDAR的任何输入，从而根本上解决了前述的依赖问题。

实验证明，该框架不仅在正常训练设置下性能超越了当时的SOTA方法，更重要的是，在模拟LiDAR故障的鲁棒性测试中，它以15.7%至28.9% mAP的巨大优势碾压了其他方法，展现了其在真实复杂场景下的部署潜力。

2. 背景与动机：对“LiDAR依赖”融合的批判

论文开篇便一针见血地指出了当时SOTA融合方法的“阿喀琉斯之踵”——对LiDAR的强依赖性。如图1所示，当时的方法可以分为两类：

点级别融合 (Point-level Fusion)：将原始的LiDAR点云投影到相机图像上，用这些投影点的位置去采样（sample）图像特征，然后将这些特征“画”回LiDAR点上。
特征级别融合 (Feature-level Fusion)：先用LiDAR网络提取特征或生成3D提案（proposals），然后将这些LiDAR特征或提案投影到图像上，作为查询（query）来提取图像特征。

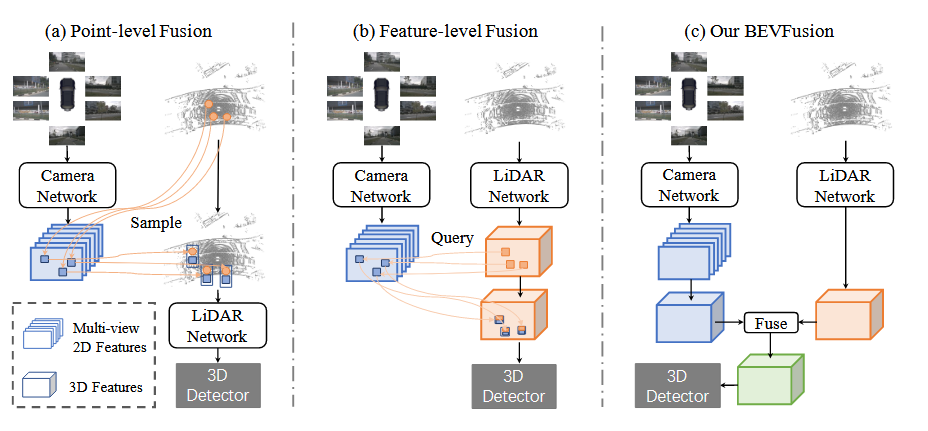

图1: (a)和(b)展示了主流融合方法对LiDAR输入的依赖，(c)展示了本文BEVFusion的解耦设计

核心动机：这两种方式的共同点是，获取相机信息的“钥匙”始终掌握在LiDAR手中。在真实的自动驾驶环境中，LiDAR可能会因为各种原因出现故障：

物体表面材质特殊，导致激光反射率低，形成点云空洞。
系统内部数据传输出现瞬时故障。
LiDAR本身的视场角（FOV）有限，无法覆盖360度。

在这些情况下，依赖LiDAR作为查询的融合方法会立刻“瘫痪”。作者认为，一个理想的融合框架应当是：即便一种模态的数据失效，另一路模态依然能够独立工作并产生结果，而当两种模态都存在时，它们的结合能够进一步提升系统性能。BEVFusion正是为了实现这一目标而设计的。

3. BEVFusion 模型详解

为实现上述目标，BEVFusion设计了一个清晰的解耦双流架构，如下图所示。

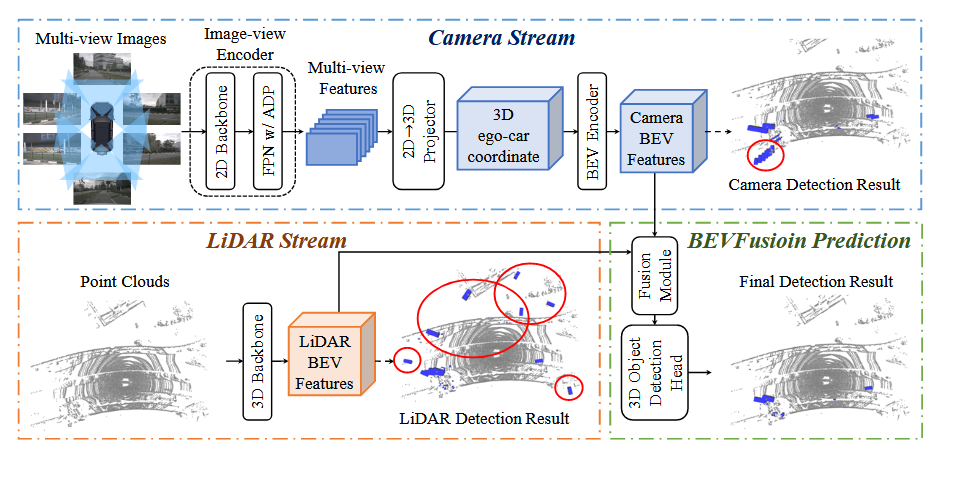

图2: 北大/阿里版BEVFusion的解耦双流架构

3.1. 两个独立的单模态数据流

框架包含两个完全并行的、端到端的单模态检测器，它们各自将传感器输入转换为BEV特征。

相机流 (Camera Stream)：
- 输入：多视角相机图像。
- 流程：该流本身就是一个完整的、独立的相机3D检测器。它首先使用一个2D主干网络（如CB-Swin-Tiny）和FPN提取多尺度图像特征。然后，通过一个视图投射模块（View Projector），采用LSS （Lift-Splat-Shoot）的方式，预测像素深度并将2D图像特征“提拉（lift）”到3D空间，最后再“拍扁（splat）”到BEV平面，生成相机的BEV特征图。
- 特点：整个过程完全不涉及任何LiDAR数据。即使LiDAR输入为空，这个分支依然能独立完成3D检测。
LiDAR流 (LiDAR Stream)：
- 输入：原始LiDAR点云。
- 流程：该流是一个标准的、独立的LiDAR 3D检测器。论文展示了它可以灵活地接入多种主流模型，如PointPillars , CenterPoint , 甚至是TransFusion-L ，来将点云编码为LiDAR的BEV特征图。
- 特点：这个分支的运行也完全不依赖相机数据。

3.2. 动态融合模块 (Dynamic Fusion Module)

在两个流各自生成了位于同一BEV空间下的特征图（F_Camera 和 F_LiDAR）后，一个轻量级的融合模块负责将它们结合起来。

工作原理：该模块首先将两个BEV特征图沿通道维度拼接（concatenate）。然后，受Squeeze-and-Excitation网络的启发，它采用一个简单的通道注意力机制。具体来说，它通过一个全局平均池化和一个小型MLP来学习一个通道注意力向量，然后用这个向量来动态地、自适应地重新加权拼接后的特征通道，从而让网络能够自主选择和强调更有用的特征。
后续处理：融合后的BEV特征图被送入一个通用的3D物体检测头（可以是基于锚框的、无锚框的或基于Transformer的）进行最终的预测。

4. 鲁棒性实验

这是本篇论文最核心的贡献之一。作者设计了两种贴近真实的LiDAR故障场景来验证其框架的鲁棒性：

有限视场角（Limited FOV）：通过程序限制LiDAR点云的有效视场角（如从360度缩减到180度或120度），模拟LiDAR部分损坏或使用非360度固态雷达的场景。
物体点云缺失（Objects Failure）：模拟雨天或物体表面材质问题，以50%的概率随机移除一个物体内部的所有LiDAR点。

实验结果（表3、表4）非常惊人：在这些严苛的故障条件下，依赖LiDAR查询的融合方法（如TransFusion）性能急剧下降，而BEVFusion由于其独立的相机流能够“兜底”，性能远超对手，mAP提升幅度高达15.7% ~ 28.9%。这强有力地证明了其解耦设计的优越性和在真实世界中的部署价值。

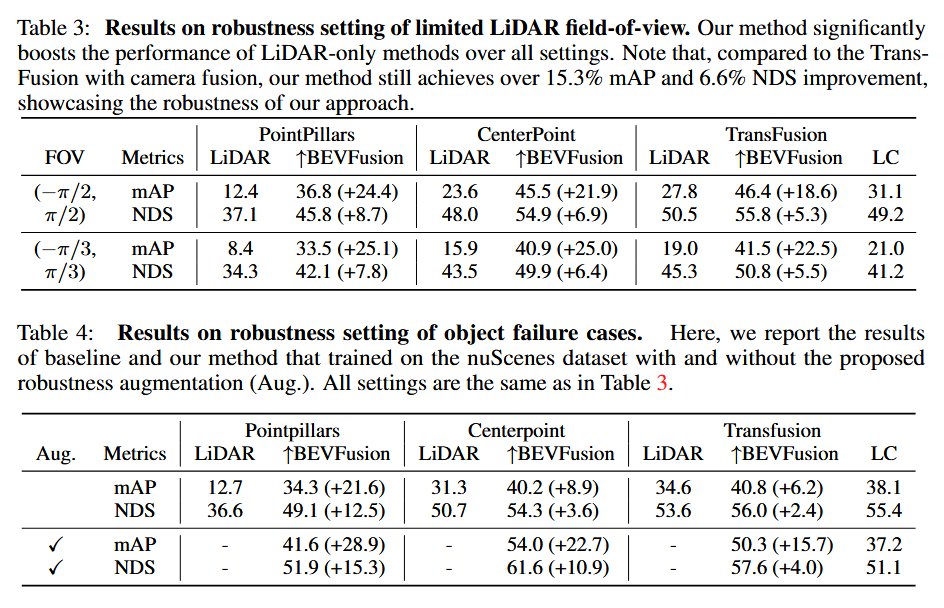

表3、4：有限激光雷达视场和物体故障情况下的鲁棒性设置结果

5. 与MIT版BEVFusion的对比

核心动机不同：MIT版BEVFusion的核心动机是解决信息损失问题，即相机到LiDAR投影损失了语义信息，LiDAR到相机投影损失了几何信息，因此提出统一BEV空间是最佳选择。而北大/阿里版BEV-Fusion的核心动机是解决鲁棒性问题，即现有融合方法对LiDAR输入的强依赖性会导致系统在传感器故障时完全失效。
架构设计不同：尽管都采用了BEV作为统一空间，但架构有本质区别。MIT版是一个紧耦合的并行架构，相机和LiDAR分支必须同时存在才能完成一次前向传播。而北大/阿里版是一个解耦的双流架构，每个流都是一个独立的、可以端到端运行的检测器，融合是最后一步的可选增强。
技术贡献侧重不同：MIT版的核心技术贡献在于对视图转换（Camera-to-BEV）进行了极致的GPU级别优化，使其变得高效实用。北大/阿里版的核心技术贡献在于提出了“解耦双流”这一鲁棒的架构思想，并通过大量实验证明了其在传感器故障场景下的优越性。
