PointCloudOctomapUpdater 是 MoveIt 2 中一个关键的数据处理插件，其核心工作流程可以概括为：接收点云 -> 时间同步与坐标变换 -> 自滤波去除机器人自身点 -> 更新 OctoMap 概率地图。整个流程由一个名为 OccupancyMapMonitor 的中心管理器来协调。

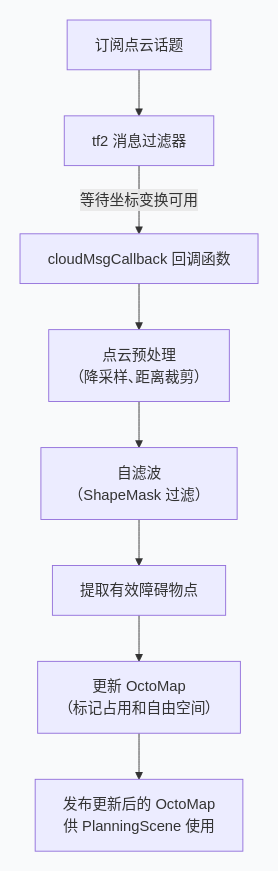

下面是对它工作流程的详细拆解：

关键步骤详细解释

1. 初始化与参数配置 (setParams & initialize)

PointCloudOctomapUpdater 的生命周期始于配置和初始化。你需要通过YAML文件为其设置参数：

• point_cloud_topic: 订阅的点云话题名称。

• max_range: 最大有效距离（米），超过此范围的点将被忽略。

• point_subsample: 采样间隔，例如设为2表示每2个点取1个，用于控制计算量。

• padding_offset / padding_scale: 用于自滤波的形状膨胀参数，确保机器人本体被安全地排除。

• filtered_cloud_topic: 可选，用于发布经过自滤波后的点云，方便调试。

2. 数据接收与时间同步

initialize 函数会完成订阅工作。这里的关键是它会使用一个 tf2_ros::MessageFilter 。这个过滤器会缓存接收到的点云消息，直到能够获取从点云传感器坐标系到固定地图坐标系（map_frame）的坐标变换（TF）后，才会将点云传递给后续的回调函数处理。这保证了所有点云数据都能被正确地转换到统一的全局坐标系下。

3. 核心处理：自滤波与地图更新 (cloudMsgCallback)

一旦点云数据通过了TF过滤器，就会进入核心的 cloudMsgCallback 函数。

• 坐标变换：首先，利用查询到的TF，将点云中的所有点从传感器坐标系变换到 map_frame（即地图坐标系）下。

• 自滤波 (Self-Filtering)：这是最关键的一步。Updater会使用 point_containment_filter::ShapeMask 来检查每一个变换后的点。ShapeMask 中包含了机器人自身所有连杆的几何形状（略作膨胀处理）。如果一个点被判定为 位于机器人自身形状内部 (INSIDE)，它就会被直接忽略，不会被视为障碍物，从而有效防止机器人“自己绊倒自己”。

• 更新OctoMap：

  • 对于障碍物点：经过自滤波后，剩余的点会被视为障碍物。Updater会将这些点的坐标转换为OctoMap的体素键值（coordToKey），并插入到OctoMap树中，标记这些体素为“被占用”（Occupied）。

  • 对于自由空间（可选优化）：除了标记障碍物点，Updater还可以（取决于具体实现）沿从传感器原点（sensor_origin）到该障碍物点的射线，将路径上的体素标记为“空闲”（Free），这是一种高效的建图优化手段，被称为Free Space Updater。

  • 处理超出范围的点：如果一个点的距离超过了设定的 max_range，Updater可能会采取特殊处理。例如，它会沿该方向取一个位于 max_range 处的点（clipped_point），并将其标记为障碍物，以指示该方向存在未知或已探测的边界。

📚 总结

PointCloudOctomapUpdater 通过一个“接收-同步-过滤-更新”的闭环管道，将原始的点云数据流转化为 MoveIt 2 规划场景中可用的概率障碍物地图（OctoMap）。它的自滤波机制是避免机器人自碰撞的核心，而 TF 同步则确保了感知数据在空间上的准确性。
