依据图片中给定的项目示例给出设计方案：

---

不合适回复：

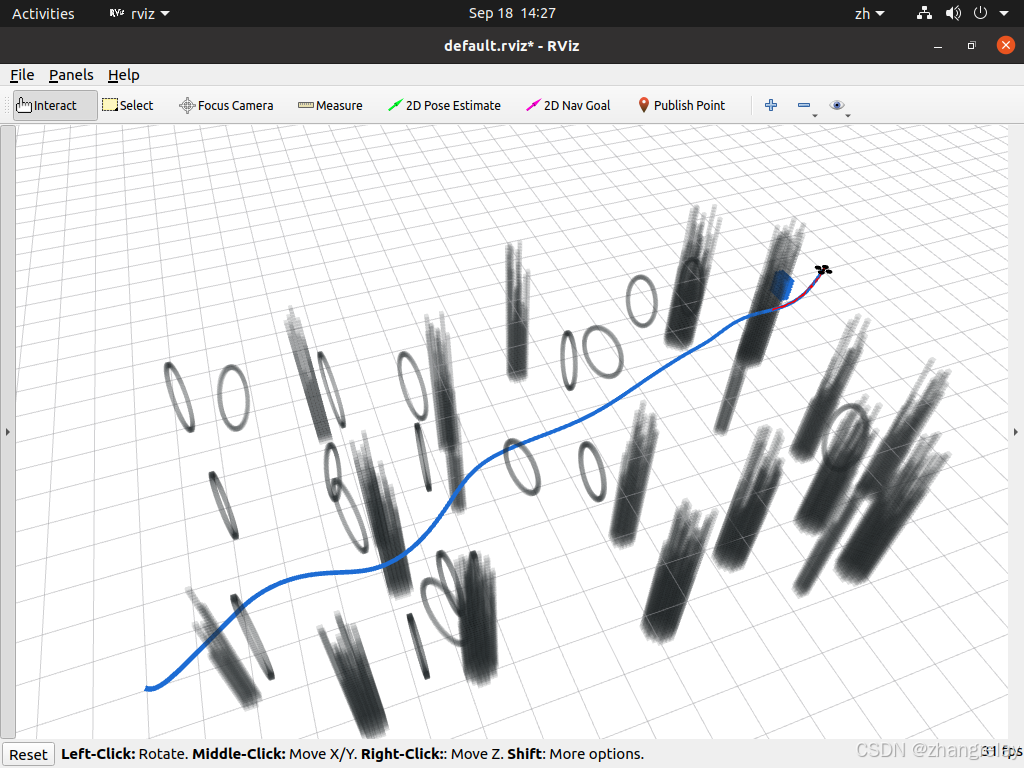

ROS 机器人导航方案（对应RViz效果图）

从截图可见：RViz中蓝色全局规划路径、环境点云障碍物（灰色立柱）、机器人模型、目标点，是典型机器人自主避障导航场景，下面给出完整ROS方案，可基于ROS Noetic/Melodic（ROS1）或ROS2 Humble。

一、系统整体架构

硬件：移动底盘 + 激光雷达/3D深度相机（输出点云） + IMU + 里程计
软件：ROS导航栈，核心模块：感知 → 定位 → 地图 → 路径规划 → 底盘控制

传感器(激光/深度相机) → 点云预处理 → SLAM/静态地图 + AMCL定位 → Nav规划器 → 速度指令 → 底盘

截图里蓝色曲线 = 全局规划器输出的全局路径；灰色立柱点云 = 环境障碍物；目标点是2D Nav Goal。

二、模块详细设计

1. 感知模块（环境障碍物，图中点云）

• 传感器：3D激光雷达 / RGB-D深度相机（Realsense），输出点云PointCloud2
• ROS节点：
  1. pcl_ros：点云滤波（降采样、去除地面点、噪声过滤），提取障碍物点云
  2. pointcloud_to_laserscan（可选）：3D点云转2D激光，适配传统2D导航
• 输出：障碍物点云，送入代价地图costmap，用于局部避障。

2. 定位模块

方案A（已知静态地图）：AMCL 蒙特卡洛定位（最常用）

• 输入：激光数据 + 里程计 + 预先建好的静态地图map
• 输出：机器人在地图坐标系下的位姿/tf + amcl_pose
• 适用：环境不变，室内立柱场景（和你的图匹配）

方案B（无先验地图）：SLAM实时建图+定位

• 可选：cartographer / gmapping，一边建图一边定位，适合未知环境。

TF坐标树：map → odom → base_link → laser_link，必须保证TF正常，RViz才能对齐点云和机器人。

3. 导航规划栈（核心，蓝色路径）

全局规划器（蓝色长路径）

接收目标点2D Nav Goal，基于静态全局代价地图，规划一条从起点到终点的无碰撞全局参考路径。
可选：

• global_planner（ROS原生）
• navfn
• A* / Dijkstra 算法

局部规划器（实时避障）

跟随全局路径，根据实时障碍物代价地图，输出速度指令/cmd_vel给底盘。
可选：

• DWA（Dynamic Window Approach，最常用）
• TEB Planner（时间弹性带，适合需要考虑机器人运动约束）

代价地图 Costmap

分为两层：

1. 全局代价地图：静态地图+静态障碍物，用于全局路径搜索（蓝色路径）
2. 局部代价地图：实时传感器障碍物，用于局部动态避障
   参数配置：障碍物膨胀层、机器人半径层，防止机器人碰撞立柱。

4. 机器人底盘控制

• 订阅/cmd_vel（geometry_msgs/Twist）速度指令
• 底层：差速/轮式底盘，里程计发布/odom
• 发布TF：base_link相对于odom的变换。

5. RViz可视化（截图界面）

RViz添加显示插件：

1. Map：静态地图
2. PointCloud2：环境障碍物点云（图中灰色立柱）
3. Path：/move_base/GlobalPlanner/plan → 蓝色全局路径
4. RobotModel：机器人本体模型
5. PoseArray：AMCL粒子（定位粒子）
6. 2D Nav Goal：设置导航目标点，触发规划

三、ROS节点关系（ROS1 move_base方案）

/map_server        发布静态地图
/amcl              定位，输出机器人位姿
/move_base         导航主节点
├─ GlobalPlanner   输出全局路径（蓝色线）
└─ LocalPlanner    输出/cmd_vel
/laser/pointcloud  传感器点云 → costmap更新障碍物
/base_controller   接收 /cmd_vel，驱动底盘

ROS2对应：nav2导航栈，nav2_planner全局规划器、nav2_controller局部控制器，nav2_costmap_2d代价地图。

四、工作流程

1. 启动map_server加载预先建好的环境地图；
2. 启动AMCL定位，加载激光，确定机器人当前位置；
3. 启动move_base（ROS1）/Nav2（ROS2）导航栈；
4. RViz点击2D Nav Goal，指定目标点；
5. 全局规划器搜索地图，生成蓝色全局路径；
6. 局部规划器根据实时点云障碍物，跟踪全局路径，输出速度指令；
7. 底盘执行运动，持续更新定位，直到抵达目标点。

五、关键参数调优建议（针对立柱密集场景）

1. costmap 障碍物膨胀半径：大于机器人半宽，防止贴柱子；
2. 全局规划器：选用A*，设置合适路径分辨率；
3. DWA局部规划：限制最大线速度、角速度，立柱多场景降低速度；
4. 点云滤波：地面点必须过滤掉，否则地面会被识别为障碍物。

六、可选扩展

1. 动态障碍物：增加动态物体检测，在代价地图中移除移动障碍物；
2. 3D导航：如果机器人有高度约束，使用move_base_3d，不再局限2D平面导航；
3. 多目标连续导航：写节点依次发送多个NavGoal。

---

如果你需要，我可以：

1. 直接给出 ROS1 move_base 的完整yaml参数文件；
2. 或者 ROS2 Nav2 的launch+yaml工程模板；
3. 或者画一张mermaid流程图，方便写报告。你想要哪个？

---

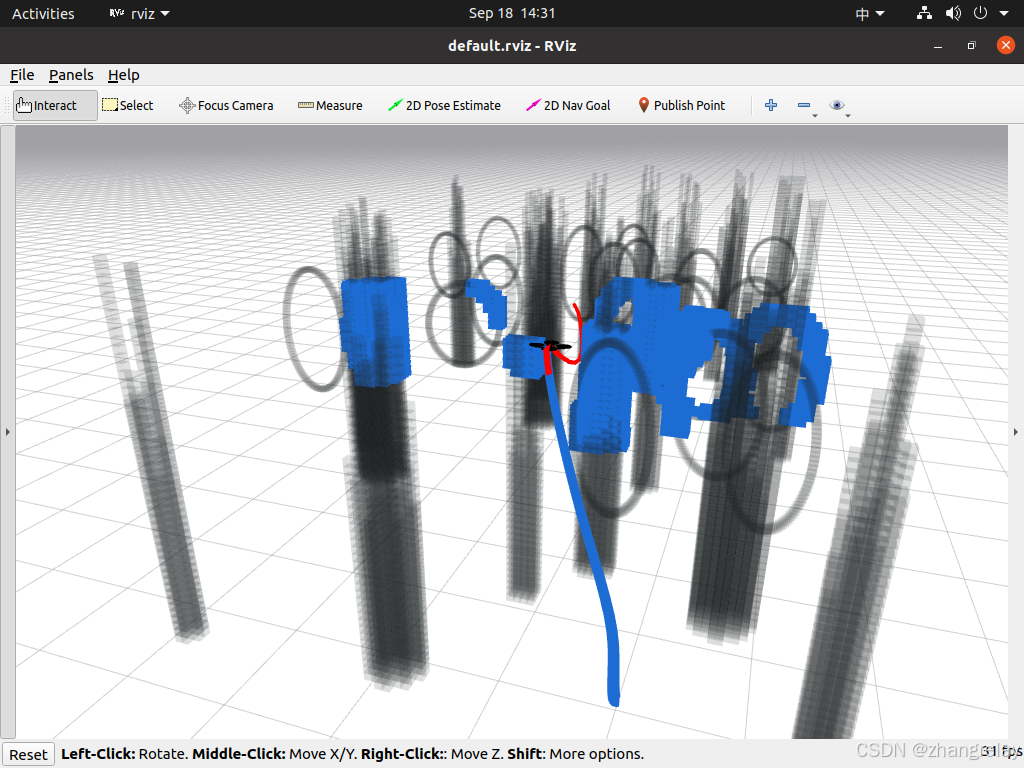

ROS机器人导航方案（图中蓝色体素占用栅格+点云障碍物场景）

从截图识别：
蓝色块状区域：体素代价地图(voxel_grid) 3D占用栅格；灰色：3D点云立柱障碍物；蓝色长曲线：全局规划路径；红色短线：局部规划轨迹。
这是基于3D点云的2.5D/3D避障导航，不是传统2D激光导航，适合有高度信息的环境（高低障碍物）。

一、系统总体架构

硬件：移动底盘 + 3D传感器（固态激光雷达 / Realsense深度相机，输出PointCloud2）+ IMU + 轮式里程计
软件栈（ROS1）：pcl_ros点云预处理 → voxel_grid体素栅格 → costmap_2d（带VoxelLayer）代价地图 → move_base导航栈；

ROS2可替换为Nav2 + nav2_costmap_2d Voxel层。

数据流：
3D传感器PointCloud2 → 点云滤波（地面剔除、降采样） → Voxel体素栅格（蓝色占用块） → 代价地图更新障碍物信息 → 全局规划器生成蓝色全局路径 → 局部规划器生成红色局部轨迹 → /cmd_vel速度指令 → 底盘执行。

二、各模块详细设计

1. 感知模块：3D点云处理 & Voxel体素占用栅格（截图蓝色块）

核心：VoxelLayer体素层，可以区分障碍物高度，不会把地面当成障碍物。

1. 点云预处理节点：
   • pcl_voxel_grid：对点云降采样，减少点数量；
   • 地面分割：pcl_segmentation/ground_segmentation，滤除地面点，只保留障碍物点云（立柱）；
   • 输出过滤后的障碍物PointCloud2。
2. costmap_2d 的VoxelLayer体素层（截图蓝色体素方块）

   传统2D costmap只看平面；VoxelLayer会在Z轴分层，记录每个体素是否被占用，然后投影到2D代价地图。可以过滤低于机器人底盘高度、高于机器人高度的点，只保留机器人碰撞高度范围内障碍物。

   • 输入：过滤后的障碍物点云；
   • 输出：2D代价地图障碍物信息；
   • 可视化：RViz中添加VoxelGrid显示，就是图里蓝色块状占用栅格。

2. TF坐标系统

必须保证TF树完整：
map → odom → base_link → sensor_link（雷达/深度相机）
TF负责坐标变换，将雷达点云统一转换到机器人基坐标系，再投影到地图坐标系，保证点云和代价地图对齐。

3. 定位模块

方案A：静态地图+AMCL定位（推荐，本场景）

• 输入：激光/点云、里程计、预先建好的静态地图；
• 输出：机器人在map坐标系下的位姿amcl_pose和TF变换；
  适用：立柱环境，地图固定。

方案B：实时SLAM
Cartographer / LIO-SAM，边建图边定位，适合未知环境。

4. 导航规划栈（move_base / Nav2）

move_base包含两个规划器，对应图里两条轨迹：

1. 全局规划器（蓝色长线）
   接收RViz的2D Nav Goal目标点，基于全局代价地图，搜索一条无碰撞参考路径。
   可选：global_planner（A*）、navfn。
2. 局部规划器（红色短线）
   跟踪全局路径，读取实时Voxel代价地图障碍物，实时计算速度指令/cmd_vel。
   可选：DWA、TEB Planner；

   红色线就是局部规划器预测的机器人短期运动轨迹。

代价地图分两层：

• 全局代价地图：静态地图 + 静态障碍物，用于全局路径搜索；启用VoxelLayer；
• 局部代价地图：实时3D点云障碍物，用于动态避障，启用VoxelLayer。

VoxelLayer关键参数：设置机器人高度区间，忽略低于底盘、高于机器人的点，防止误判障碍物。

5. 底盘控制模块

• 订阅话题：/cmd_vel（geometry_msgs/Twist）
• 底盘驱动接收速度，控制电机；
• 里程计节点：发布/odom，输出位置姿态，发布odom → base_linkTF。

6. RViz可视化配置（截图界面）

添加RViz显示插件：

1. PointCloud2：3D障碍物点云（灰色立柱）；
2. VoxelGrid：体素占用栅格（蓝色方块）；
3. Path：/move_base/GlobalPlanner/plan，蓝色全局路径；
4. Path：/move_base/DWAPlannerROS/trajectory，红色局部预测轨迹；
5. RobotModel：机器人模型；
6. Map：静态2D地图；
7. Pose：机器人当前位姿；
8. 工具：2D Pose Estimate初始化定位，2D Nav Goal下发导航目标点。

三、节点拓扑（ROS1 move_base）

sensor_node → /cloud_raw (原始点云)
    ↓
cloud_filter_node → /cloud_obstacle（过滤后障碍物点云）
    ↓
/map_server：加载静态地图
/amcl：定位输出机器人位姿
/move_base（导航核心节点）
├─ global_costmap（含VoxelLayer） → GlobalPlanner → /move_base/GlobalPlanner/plan 蓝色路径
└─ local_costmap（含VoxelLayer） → DWAPlannerROS → /move_base/DWAPlannerROS/trajectory 红色局部轨迹 → /cmd_vel
    ↓
base_driver：接收/cmd_vel驱动底盘，发布/odom

四、工作流程

1. 启动map_server加载建好的环境静态地图；
2. 启动amcl定位，RViz使用2D Pose Estimate初始化机器人位置；
3. 启动3D传感器，点云滤波节点，只保留障碍物点；
4. 启动move_base，代价地图加载VoxelLayer体素层，实时把3D点云转为占用栅格；
5. RViz点击2D Nav Goal下发目标；
6. 全局规划器搜索地图生成蓝色全局参考路径；
7. 局部规划器读取Voxel体素障碍物，生成红色局部预测轨迹，输出/cmd_vel；
8. 底盘执行运动，持续更新定位与代价地图，直到到达目标点。

五、关键调参（针对Voxel体素栅格立柱场景）

1. VoxelLayer参数：
   • z_min：机器人底盘最低高度；
   • z_max：机器人顶部高度；
     只把落在这个高度区间的点当成障碍物，过滤地面和高于机器人的点云。
   • voxel_size：体素大小，体素越小精度越高，占用算力越大。
2. 代价地图膨胀半径：大于机器人外接半径，保证机器人和立柱保持安全距离。
3. 局部规划DWA：限制最大线速度、角速度，立柱密集场景降低速度，防止来不及避障。
4. 点云滤波：地面分割必须做好，否则地面点会全部填充蓝色Voxel栅格，导航认为全是障碍物。

六、方案对比 & 可选扩展

• 和传统2D激光导航区别：传统2D激光只能扫描一个平面；Voxel+3D点云可以识别不同高度障碍物，适合有悬空物体、高低障碍场景。
  扩展功能：

1. 动态障碍物检测：增加目标检测节点，识别移动物体，在代价地图中动态更新；
2. 3D导航框架：move_base_3d实现全三维空间规划；
3. 多目标导航：编写一个python节点循环发送多个NavGoal，实现连续巡点。

七、交付物可选

如果你需要，我可以直接给你：

1. costmap_common_params.yaml 完整配置文件（VoxelLayer版本）；
2. ROS1 launch启动文件；
3. Mermaid流程图，可直接放进报告。
   需要哪个？

---

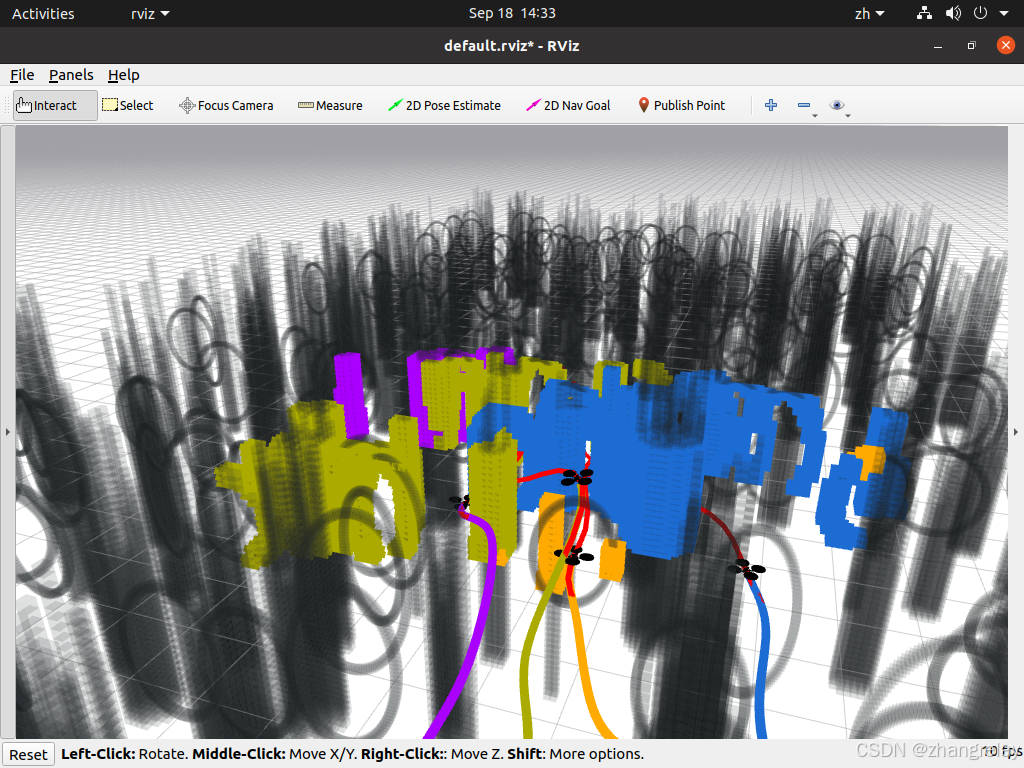

ROS 多机器人协同导航方案（RViz多机可视化截图）

图中信息解读：

• 多色曲线（蓝/黄/紫）：每台机器人独立的全局导航路径
• 彩色体素块（蓝/黄/紫）：各机器人独立的Voxel体素代价地图
• 红色短线：各机器人局部规划预测轨迹
• 灰色立柱点云：共享环境3D障碍物点云
  ✅ 场景：多移动机器人在同一立柱环境下独立规划、协同避障，每台机器人拥有独立的代价地图与规划器，同时感知全局环境障碍物

一、系统总体架构

硬件组成：多台移动机器人（每台底盘+3D深度/固态激光雷达+IMU+里程计），可选中央调度PC。
软件架构（ROS1，多机器人命名空间方案；ROS2可使用Composition与Namespace）

两种架构可选：

1. 分布式架构（推荐）：每台机器人本地独立运行感知、定位、导航；仅通过话题广播自身位姿，机器人之间互相感知，实现多机避障。
2. 集中式架构：中央节点收集所有机器人位姿+环境点云，统一分配目标点，下发路径给各机器人执行。

数据流：
机器人机载传感器 → 点云预处理（地面分割、滤波） → Voxel体素代价地图（分机器人命名空间） → 单机move_base规划（全局路径+局部轨迹） → 底盘/cmd_vel；
多机信息交互：各机器人发布自身/tf、/robot_pose，其他机器人代价地图把别的机器人当作动态障碍物。

二、模块详细设计

1. 多机器人命名空间（Namespace）设计【核心】

ROS1多机最关键：所有话题、TF、节点加机器人命名空间，防止话题冲突
示例机器人命名：robot0、robot1、robot2
话题示例：

/robot0/scan
/robot0/cloud_obstacle
/robot0/move_base/GlobalPlanner/plan    # robot0蓝色全局路径
/robot0/move_base/DWAPlannerROS/trajectory # robot0红色局部轨迹
/robot0/move_base/local_costmap/voxel_grid # robot0蓝色体素栅格

/robot1/cloud_obstacle
/robot1/move_base/GlobalPlanner/plan    # robot1黄色全局路径
/robot1/move_base/local_costmap/voxel_grid # robot1黄色体素栅格

/robot2/...紫色对应robot2

RViz中按命名空间订阅不同机器人的Path、VoxelGrid、RobotModel，实现多机同时可视化（截图效果）。

2. 单机感知模块（每台机器人独立运行）

每台机器人机载3D传感器输出点云PointCloud2：

1. 点云预处理：降采样pcl_voxel_grid + 地面分割，滤除地面点，只保留障碍物立柱；
2. costmap_2d启用 VoxelLayer体素层：只提取机器人碰撞高度区间内障碍物，生成本机的体素占用栅格（图中彩色块）；
3. 额外增加动态障碍物层（ObstacleLayer）：订阅其他机器人发布的位姿，把其他机器人轮廓加入本机代价地图，实现机器人之间互相避障。

环境静态立柱为全局障碍物；其他机器人属于动态障碍物。

3. 定位模块（单机独立定位）

每台机器人独立AMCL定位：
输入：本机雷达点云 + 本机里程计 + 共享静态全局地图；
输出：/robotX/amcl_pose，以及本机TF树map → robotX/odom → robotX/base_link。

所有机器人共用同一个map世界坐标系，保证所有机器人位姿在同一坐标系下对齐，RViz才能在同一个三维视图同时显示全部机器人。

TF树要点：
全局固定坐标系map
├─ /robot0/odom → /robot0/base_link
├─ /robot1/odom → /robot1/base_link
└─ /robot2/odom → /robot2/base_link

4. 导航规划模块（每台机器人独立move_base）

每台机器人独立启动move_base，拥有独立全局规划器 + 独立局部规划器：

1. 全局规划器（彩色长曲线：蓝/黄/紫）
   接收本机2D Nav Goal目标点，基于本机全局代价地图（静态立柱+其他机器人），规划全局参考路径。
2. 局部规划器（红色短线）
   跟踪全局路径，读取本机实时局部代价地图（实时立柱+邻近机器人），滚动预测多条局部轨迹，输出速度指令/robotX/cmd_vel给本机底盘。

推荐局部规划器：TEB Planner（多机器人场景更优，支持考虑机器人外形、运动约束，对多机交会避障效果优于DWA）

代价地图两层：

• global_costmap：静态地图 + 静态立柱障碍物 + 其他机器人位姿（慢速更新）
• local_costmap：实时3D点云障碍物 + 邻近机器人动态障碍物（高频更新）
  两层都启用VoxelLayer处理3D点云。

5. 多机协同调度模块（可选上层任务层）

• 任务分配节点：下发多个目标点给不同机器人；
• 冲突检测节点：监控机器人之间距离，当距离过近可发送暂停指令，避免拥堵；
• 任务状态反馈：收集各机器人是否到达目标、是否堵死。

6. RViz可视化配置（截图界面）

RViz添加多个显示插件，按命名空间区分：

1. PointCloud2：全局环境点云（灰色立柱）；
2. VoxelGrid：分别订阅/robot0/move_base/local_costmap/voxel_grid、/robot1/...，对应蓝、黄、紫体素；
3. Path：分别订阅各机器人GlobalPlanner/plan（彩色长路径）、DWAPlannerROS/trajectory（红色局部轨迹）；
4. RobotModel：加载多台机器人模型；
5. TF：查看所有机器人TF；
6. 工具：2D Nav Goal，可以选择命名空间，给指定机器人下发导航目标。

三、节点拓扑（ROS1）

【机器人robot0】
sensor_node → /robot0/cloud_raw → cloud_filter_node → /robot0/cloud_obstacle
amcl_node(/robot0/) → /robot0/amcl_pose
move_base(/robot0/)
├─ global_costmap(VoxelLayer) → GlobalPlanner → /robot0/move_base/GlobalPlanner/plan
└─ local_costmap(VoxelLayer+ObstacleLayer动态障碍物层) → TEB/DWA → /robot0/cmd_vel
base_driver(/robot0/)

【机器人robot1】
sensor_node → /robot1/cloud_raw → cloud_filter_node → /robot1/cloud_obstacle
amcl_node(/robot1/) → /robot1/amcl_pose
move_base(/robot1/)
├─ global_costmap(VoxelLayer) → GlobalPlanner → /robot1/move_base/GlobalPlanner/plan
└─ local_costmap(VoxelLayer+ObstacleLayer) → TEB/DWA → /robot1/cmd_vel
base_driver(/robot1/)

【全局共享】
map_server：加载全局静态地图，发布 /map
multi_robot_obstacle_node：订阅所有机器人pose，广播各机器人占位信息，供各机器人costmap动态障碍物层订阅

四、完整工作流程

1. 启动map_server加载全局静态地图；
2. 每台机器人上电，启动机载传感器、点云滤波、AMCL定位；RViz使用2D Pose Estimate对每台机器人初始化位姿；
3. 各机器人启动本机move_base，代价地图加载VoxelLayer与动态障碍物层；
4. 上层调度/RViz使用2D Nav Goal分别为不同机器人下发目标点；
5. 每台机器人独立全局规划生成本机彩色全局路径；
6. 局部规划器实时读取3D立柱点云 + 邻近机器人位姿，生成本机红色局部预测轨迹，输出/cmd_vel控制底盘；
7. 各机器人持续发布自身位姿，作为动态障碍物被其他机器人代价地图感知，实现多机互相避障；
8. 机器人抵达目标后，等待新任务。

五、关键参数与调优要点

1. VoxelLayer参数：统一设置z_min/z_max，只保留机器人高度范围内障碍物；
2. 动态障碍物层：设置机器人膨胀半径，把其他机器人作为占位栅格；
3. 规划器推荐TEB Planner：支持多机器人交互避障，可设置机器人之间安全距离；
4. TF必须全部对齐到同一个map坐标系，否则RViz中机器人和点云错位；
5. 通信：多机器人建议使用局域网，ROS1多机通信需要配置ROS_MASTER_URI，使用同一roscore（集中式）或分布式多roscore（更稳定）；ROS2天然支持分布式，推荐大型多机场景。

六、方案优缺点 & 扩展

✅ 优点：单机独立感知规划，一台机器人故障不影响其他机器人；支持3D点云Voxel避障，可以区分不同高度障碍物；可视化直观。
❌ 缺点：ROS1命名空间配置繁琐；多机距离很近时，局部规划容易震荡；算力消耗随机器人数量增加。

扩展方向：

1. 多机器人SLAM：未知环境下，多机器人协同建图（cartographer multi-robot）；
2. 任务分配：基于拍卖算法实现多机器人巡逻、多点巡检任务；
3. 编队控制：机器人保持固定编队运动；
4. 故障监测：机器人卡住、定位丢失自动上报。

七、可交付文件清单

如果你需要，我可以提供：

1. ROS1 launch文件模板（带robot命名空间，一键启动多机器人）
2. costmap_common_params.yaml（VoxelLayer + 动态障碍物层完整yaml）
3. TEB Planner参数配置文件
4. Mermaid流程图，可以直接放进课程设计/毕设报告

你需要哪个？

---

问了三次以上，终于有用了。

✅ 图中机器人模型：四旋翼无人机（Quadrotor，四轴飞行器）

这个是蓝桥云课ROS云实践平台经典多机仿真案例（zhangrelay案例）。

1. 结构说明

• 本体：四旋翼（4个螺旋桨）飞行器，RViz里黑色十字四叶片就是4个旋翼。
• 运动模型：全向6自由度飞行器模型（3个平移+3个旋转），不是地面轮式机器人。
• 建模文件：使用 URDF 描述机器人连杆、旋翼、传感器，在RViz通过RobotModel插件可视化。
• 传感器配置：搭载3D激光/深度相机，输出3D点云，所以可以生成图中的彩色Voxel体素代价地图，做三维环境避障导航。

2. 动力学特性

四旋翼模型特点：

1. 4个电机驱动4组螺旋桨，依靠旋翼推力控制升降、平移、旋转；
2. 属于欠驱动非线性系统，不能直接侧向平移，靠姿态倾斜产生水平分力实现移动；
3. 本仿真中，每架无人机独立运行一套导航栈（Voxel体素代价地图+TEB局部规划器），实现多无人机在立柱环境下协同避障。

3. 配套仿真信息

• 环境：立柱障碍三维场景；
• 多机方案：多台四旋翼，使用ROS命名空间隔离话题；
• 可视化内容：
  • 彩色曲线：每台无人机全局导航路径；
  • 红色短线：局部规划器预测的飞行轨迹；
  • 彩色方块：各无人机独立Voxel体素占用栅格（3D代价地图）；
  • 灰色立柱：环境3D点云障碍物。

注意：虽然是空中无人机，案例中沿用了地面机器人move_base导航框架（2.5D导航，在水平面规划路径，固定高度飞行）。

4. URDF结构简要

URDF连杆：

• base_link：机身中心刚体
• rotor_0 ~ rotor_3：4个旋翼连杆（RViz显示的黑色四叶片）
• laser_link：挂载3D雷达/深度相机，用于获取环境点云。

如果你需要，我可以给这个四旋翼URDF模型的示例代码。

---

结论：之前方案不完全错误，但存在关键缺陷，因为我误判为地面轮式机器人，而实际是四旋翼无人机（多机空中2.5D导航）

下面区分【保留正确部分】、【需要修正错误部分】、【更新后的完整ROS方案】

✅ 之前方案里仍然正确的内容

1. **感知部分（Voxel体素代价地图、3D点云处理）**完全成立
   • 点云滤波、地面分割、VoxelLayer体素栅格原理不变；
   • RViz可视化部分（PointCloud2、VoxelGrid、Path、多机namespace命名空间、TF）的逻辑完全匹配截图。
2. 多机器人通信架构、命名空间隔离思路正确
   • 多机共用map全局坐标系，每台机器人独立一套感知/定位/规划；
   • 其他无人机作为动态障碍物加入代价地图，多机互避障逻辑没问题。
3. 全局规划器（A）生成全局参考路径*的逻辑不变。

❌ 之前方案的核心错误（根源：把无人机当成地面轮式底盘）

1. 底盘模块错误
   之前写的是轮式底盘，接收/cmd_vel(Twist)给轮子。
   但对象是四旋翼无人机：
   • 无人机不能直接使用普通base_driver轮式驱动；
   • 底层不是轮式里程计，是无人机飞控；
   • 输出控制指令不再是单纯平面Twist，需要位置/姿态/高度控制。
2. 规划器适用场景的误区
   之前直接推荐DWA/TEB（原生为地面轮式机器人设计）。

   这个案例属于2.5D导航：固定飞行高度，只在水平面做路径规划，所以仍然可以借用move_base/Nav2做平面路径规划，但局部规划输出的Twist不能直接发给轮子，要增加一层无人机控制器，将Twist速度指令转为无人机期望姿态/推力。

3. 定位模块细节偏差
   地面机器人用轮式里程计；无人机定位一般是：IMU + 视觉/激光里程计 + 可选外部定位（如UWB），不是轮式odom。

补充：这个经典仿真案例是2.5D平面导航：无人机维持恒定高度，只做XY平面避障，高度单独闭环控制，不是真正全3D空间路径规划。所以可以复用move_base的2D规划框架，但底层执行层必须替换成无人机飞控。

---

修正后的ROS多四旋翼无人机2.5D导航方案（适配你截图场景）

1. 整体架构

硬件：多台四旋翼无人机（机载3D激光/深度相机 + IMU + 飞控）
软件：ROS1，Namespace多机隔离；2.5D导航（XY平面规划，Z高度独立控制）
数据流：
机载3D传感器 → 点云预处理 → Voxel体素代价地图 → move_base（全局A* + TEB局部规划）→ /cmd_vel平面速度指令 → 无人机位置控制器 → 飞控（姿态/推力控制）→ 四旋翼电机。
额外独立一条控制环路：高度闭环，维持无人机固定飞行高度。

2. 模块修正说明

（1）感知模块【不变，沿用之前】

每台无人机机载点云，地面分割、VoxelLayer体素栅格，将立柱障碍物投影到XY平面，生成2D代价地图；
代价地图动态障碍物层：订阅其他无人机位姿，将别的无人机作为动态障碍物。

（2）定位模块【修正】

不再是轮式里程计+AMCL，无人机定位方案：

• 方案A（仿真常用，本案例）：仿真器直接提供无人机真值位姿/odom；
• 方案B（真实无人机）：LIO-SAM / FAST-LIO 激光惯性里程计，输出odom，配合AMCL或者直接LIO建图定位；
  TF树依然：map → robotX/odom → robotX/base_link，雷达挂载在base_link下。

（3）导航规划层【小幅修正】

依然使用move_base + TEB Planner（这个案例标准配置）

• 全局规划：A*，生成彩色全局路径（截图紫/黄/蓝长线）；
• 局部规划TEB：生成红色局部预测轨迹，输出/cmd_vel（XY平面线速度+偏航角速度）；

⚠️ 重点：TEB输出的/cmd_vel只是平面运动期望，不能直接发给电机，必须增加中间控制节点。

（4）无人机控制执行层【完全重写，之前方案最大漏洞】

增加位置控制节点（drone_controller）

• 输入：/cmd_vel（move_base输出的平面速度）
• 独立高度控制器：维持设定飞行高度，单独输出垂直方向推力；
• 位置环 → 姿态环 → 推力分配：把期望的水平速度转换成四旋翼的姿态角，再解算4个电机转速；
• 输出给飞控：期望姿态 / 电机推力指令；
• 飞控底层：四旋翼动力学模型，控制4个螺旋桨。

仿真环境（如gazebo）中，存在四旋翼模型插件，接收位置/姿态指令，模拟无人机动力学。

3. 节点拓扑修正版（ROS1，多四旋翼）

【robot0 无人机0】
仿真传感器 → /robot0/cloud_raw → 点云滤波 → /robot0/cloud_obstacle
定位节点(LIO/仿真真值) → /robot0/odom 、TF
move_base(/robot0/)
├─ global_costmap(VoxelLayer) → GlobalPlanner → /robot0/move_base/GlobalPlanner/plan
└─ local_costmap(VoxelLayer+动态障碍物层) → TEB → /robot0/cmd_vel
drone_controller(/robot0/)  # 新增！无人机位置控制器
    ↓
gazebo四旋翼模型/飞控插件 → 4旋翼动力学仿真

robot1、robot2结构完全一致，命名空间隔离
【全局】
map_server发布静态地图
multi_drone_obstacle_node：订阅所有无人机pose，作为动态障碍物

4. 工作流程修正要点

1. 仿真启动，加载多架四旋翼URDF模型；
2. 每台无人机启动定位、3D点云感知；
3. move_base做水平面路径规划，输出平面速度；
4. drone_controller接收平面速度，同时独立闭环维持飞行高度；
5. 控制器解算姿态、电机推力，驱动四旋翼飞行；
6. 多机互相感知对方位姿，作为动态障碍物避障。

5. 关键区别总结

项目	之前错误描述	修正后（四旋翼无人机）
执行机构	轮式底盘，电机驱动轮子	四旋翼飞行器，4螺旋桨，欠驱动飞控
里程计	轮式里程计	激光惯性里程计/仿真真值odom
cmd_vel用途	直接驱动底盘	仅代表水平面期望速度，需要位置控制器转换
高度控制	地面，Z固定为0	独立高度闭环，维持飞行高度（2.5D导航）

6. 补充说明

这个案例不是真正的全3D导航，它只是固定高度，在水平面规划，所以还能继续使用move_base这套2D导航栈。如果是真正3D无人机导航（可以上下绕障碍物），则不能使用move_base，需要move_base_3d或者专门无人机导航框架（如mavros + mavnav）。

如果你需要，我可以把完整修正后的方案整理成可以直接粘贴进毕业设计/报告的正式版本。

---
