《数字图像处理实战》第 10 章-图像分割
·
目录
引言

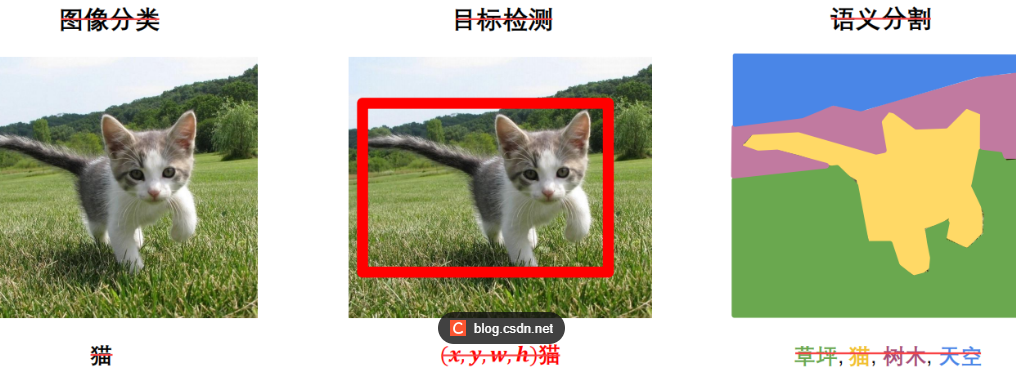

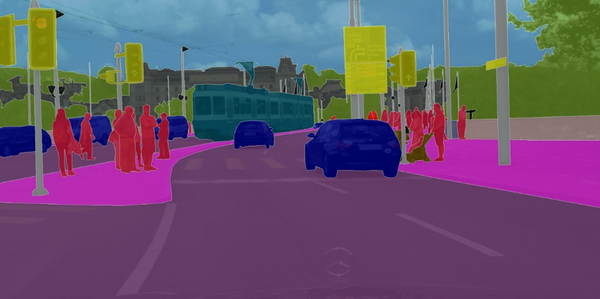

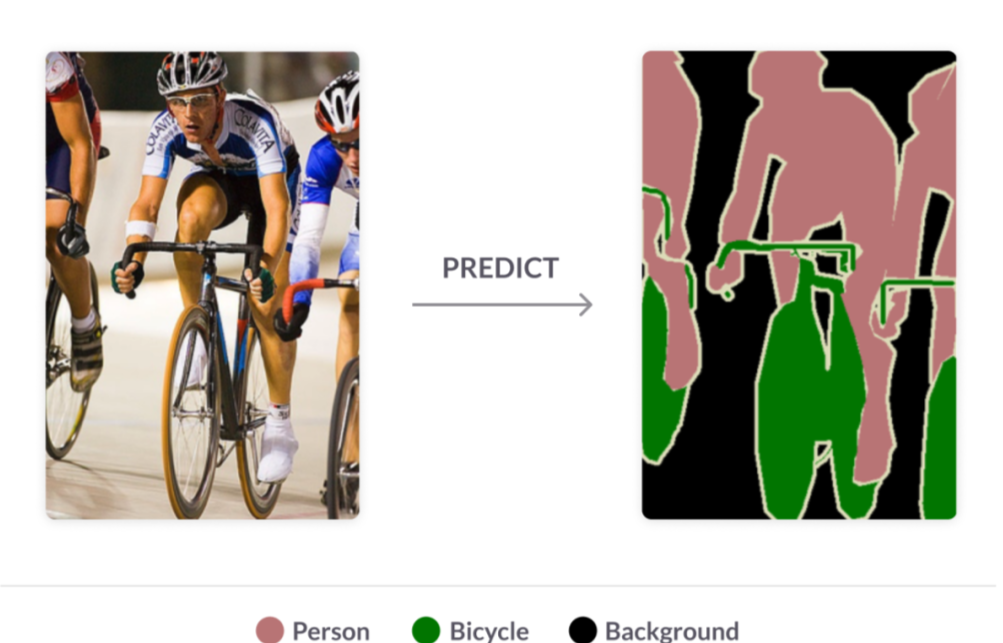

图像分割是数字图像处理的核心技术之一，它的本质是将图像划分为具有语义意义的多个区域，使得每个区域内部的像素具有相似的特征（如灰度、颜色、纹理等），而不同区域之间的特征存在显著差异。从应用角度来说，图像分割是目标检测、图像识别、图像理解等高级视觉任务的基础 —— 比如医学影像中肿瘤区域的分割、自动驾驶中道路和车辆的分割、工业质检中缺陷区域的分割，都离不开这一技术。
本章将系统讲解图像分割的核心方法，从基础的边缘检测、阈值处理，到区域生长、聚类分割，再到图割、分水岭等进阶算法，每个知识点都配套可直接运行的 Python 代码和效果对比，帮你彻底吃透图像分割的原理与实战。
学习目标
- 理解图像分割的基本概念和核心思想；
- 掌握点、线、边缘检测的经典算法及实现；
- 熟练运用阈值处理（全局、Otsu、多阈值等）进行分割；

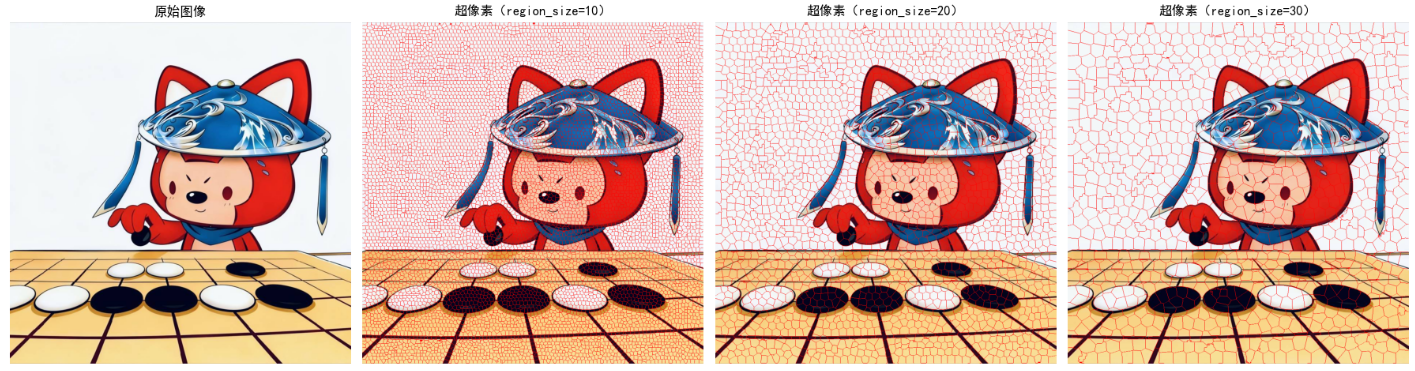

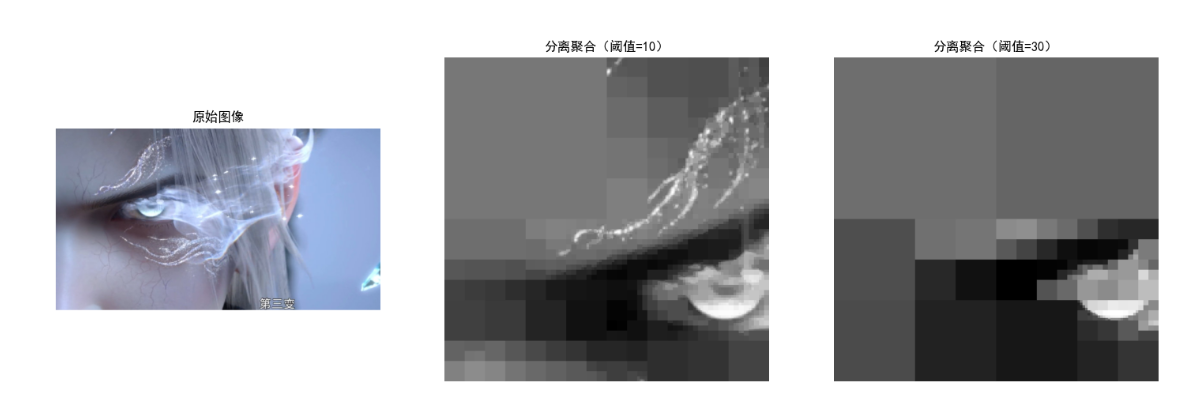

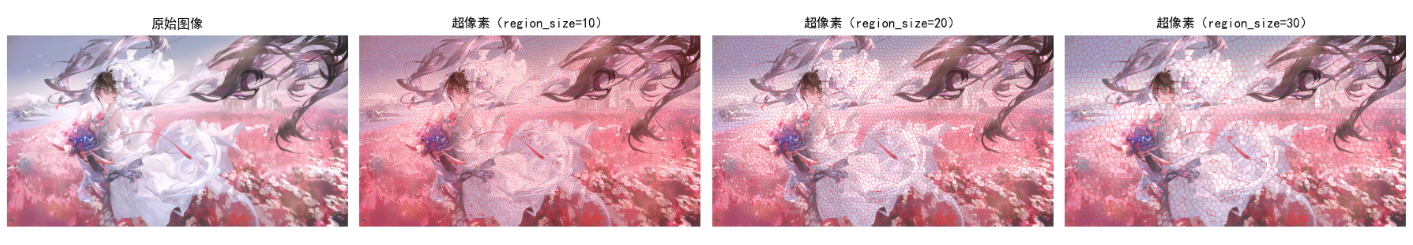

- 理解并实现区域生长、分离聚合、聚类、超像素分割；
- 掌握图割、形态学分水岭分割算法；
- 了解运动在分割中的应用；
- 能够根据实际场景选择合适的分割算法并优化。
10.1 基础知识
图像分割的核心目标是将图像划分为互不重叠的子区域，满足：
- 内部一致性：每个子区域内的像素具有相似的特征；
- 区域间差异性：不同子区域的特征差异显著；
- 完整性：所有像素都被划分到某个区域，无遗漏。

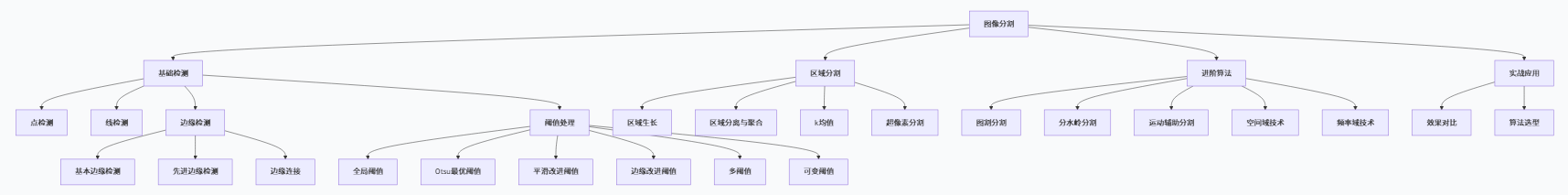

常用的分割思路可分为三类：
- 基于边界的分割：通过检测边缘 / 线条来划分区域（如边缘检测、霍夫变换）；
- 基于区域的分割：通过像素聚类、生长来形成区域（如阈值、区域生长、k 均值）；
- 基于能量 / 优化的分割：通过最小化能量函数实现分割（如图割、分水岭）。
10.2 点、线和边缘检测
10.2.1 背景知识
点、线、边缘是图像中最基础的特征：
- 孤立点：灰度值与周围像素差异显著的单个像素；
- 线：由连续的、具有相同方向的像素组成的一维特征；
- 边缘：灰度值发生突变的像素集合，是区域的边界。
检测的核心原理是差分算子（计算灰度梯度），常用算子包括：Roberts、Prewitt、Sobel、Laplacian、Canny 等。
10.2.2 孤立点的检测

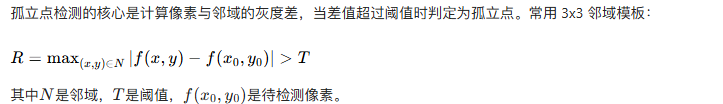

原理
完整代码（孤立点检测）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体（解决matplotlib中文显示问题）
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并转为灰度图
img = cv2.imread('test_img.jpg') # 替换为你的图像路径
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. 定义3x3邻域的孤立点检测函数
def detect_isolated_points(gray_img, threshold=30):
"""
检测图像中的孤立点
:param gray_img: 灰度图像
:param threshold: 灰度差阈值
:return: 标记孤立点的图像
"""
h, w = gray_img.shape
result = np.zeros_like(gray_img) # 初始化结果图像
# 遍历图像（跳过边界）
for i in range(1, h-1):
for j in range(1, w-1):
# 获取3x3邻域
neighborhood = gray_img[i-1:i+2, j-1:j+2]
# 计算中心像素与邻域的最大灰度差
center_pixel = gray_img[i, j]
max_diff = np.max(np.abs(neighborhood - center_pixel))
# 超过阈值则标记为孤立点（255）
if max_diff > threshold:
result[i, j] = 255
return result
# 3. 执行检测
isolated_points = detect_isolated_points(gray, threshold=30)
# 4. 可视化对比
plt.figure(figsize=(12, 6))
# 原图
plt.subplot(1, 2, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# 孤立点检测结果
plt.subplot(1, 2, 2)
plt.imshow(isolated_points, cmap='gray')
plt.title('孤立点检测结果')
plt.axis('off')
plt.show()

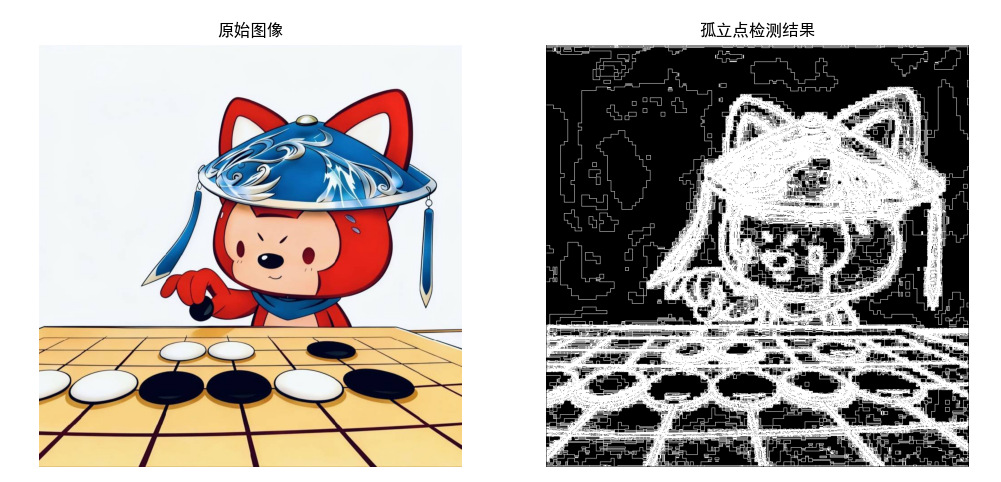

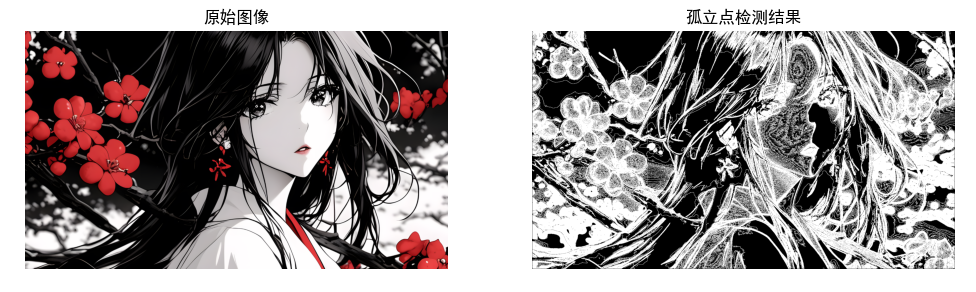

效果对比说明
- 左侧为原始图像，右侧为检测出的孤立点（白色像素）；
- 阈值可根据图像灰度范围调整：阈值过小会检测出大量噪声，阈值过大会漏检真实孤立点。
10.2.3 线检测
原理
线检测使用方向模板（如水平、垂直、45°、135°）与图像卷积，响应值超过阈值则判定为对应方向的线。常用模板：
完整代码（线检测）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并转为灰度图
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 图像降噪（高斯模糊）
gray_blur = cv2.GaussianBlur(gray, (3, 3), 0)
# 2. 定义方向线检测模板
# 水平、垂直、45°、135°模板
horizontal_kernel = np.array([[1, 1, 1], [-1, -1, -1], [1, 1, 1]], dtype=np.float32)
vertical_kernel = np.array([[1, -1, 1], [1, -1, 1], [1, -1, 1]], dtype=np.float32)
angle45_kernel = np.array([[1, 1, -1], [1, -1, 1], [-1, 1, 1]], dtype=np.float32)
angle135_kernel = np.array([[-1, 1, 1], [1, -1, 1], [1, 1, -1]], dtype=np.float32)
# 3. 卷积计算响应值
horizontal_lines = cv2.filter2D(gray_blur, -1, horizontal_kernel)
vertical_lines = cv2.filter2D(gray_blur, -1, vertical_kernel)
angle45_lines = cv2.filter2D(gray_blur, -1, angle45_kernel)
angle135_lines = cv2.filter2D(gray_blur, -1, angle135_kernel)
# 4. 阈值处理（提取响应值高的线）
threshold = 100
horizontal_lines_bin = np.where(horizontal_lines > threshold, 255, 0).astype(np.uint8)
vertical_lines_bin = np.where(vertical_lines > threshold, 255, 0).astype(np.uint8)
angle45_lines_bin = np.where(angle45_lines > threshold, 255, 0).astype(np.uint8)
angle135_lines_bin = np.where(angle135_lines > threshold, 255, 0).astype(np.uint8)
# 5. 可视化对比
plt.figure(figsize=(16, 12))
# 原图
plt.subplot(2, 3, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# 水平线
plt.subplot(2, 3, 2)
plt.imshow(horizontal_lines_bin, cmap='gray')
plt.title('水平线检测')
plt.axis('off')
# 垂直线
plt.subplot(2, 3, 3)
plt.imshow(vertical_lines_bin, cmap='gray')
plt.title('垂直线检测')
plt.axis('off')
# 45°线
plt.subplot(2, 3, 4)
plt.imshow(angle45_lines_bin, cmap='gray')
plt.title('45°线检测')
plt.axis('off')
# 135°线
plt.subplot(2, 3, 5)
plt.imshow(angle135_lines_bin, cmap='gray')
plt.title('135°线检测')
plt.axis('off')
# 所有线合并
all_lines = cv2.bitwise_or(cv2.bitwise_or(horizontal_lines_bin, vertical_lines_bin),
cv2.bitwise_or(angle45_lines_bin, angle135_lines_bin))
plt.subplot(2, 3, 6)
plt.imshow(all_lines, cmap='gray')
plt.title('所有方向线合并')
plt.axis('off')
plt.show()

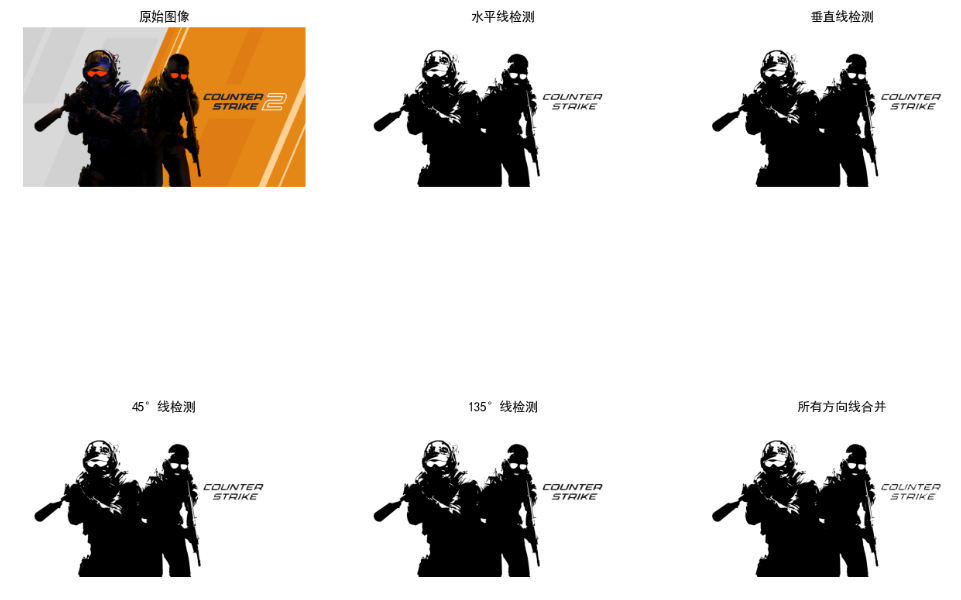

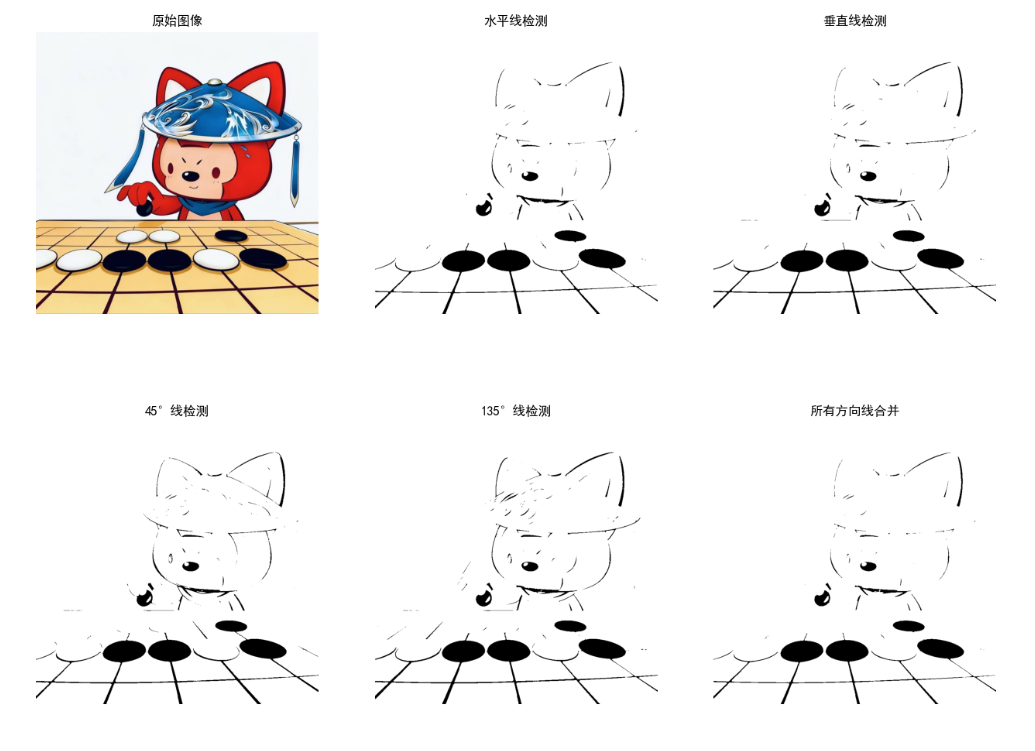

效果对比说明
- 不同方向的模板可检测对应角度的线条，合并后可得到完整的线特征；
- 先对图像进行高斯模糊可有效降低噪声对检测结果的干扰。
10.2.4 边缘模型
边缘的灰度分布可分为三类：
- 阶跃型边缘：灰度值从一个值突变到另一个值（如物体边界）；
- 斜坡型边缘：灰度值渐变（如模糊边界）；
- 屋顶型边缘：灰度值先升后降（如细线）。

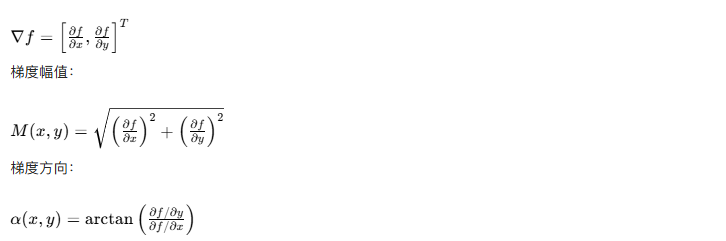

数学上，边缘的强度由梯度描述：
10.2.5 基本边缘检测
原理
基本边缘检测算子包括：
- Roberts 算子：2x2 模板，计算对角线差分；
- Prewitt 算子：3x3 模板，计算水平 / 垂直差分；
- Sobel 算子：3x3 模板，带权重的差分（对噪声更鲁棒）。
完整代码（基本边缘检测对比）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并预处理
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
gray_blur = cv2.GaussianBlur(gray, (3, 3), 0) # 降噪
# 2. 不同边缘检测算子实现
# Roberts算子
roberts_x = np.array([[1, 0], [0, -1]], dtype=np.float32)
roberts_y = np.array([[0, 1], [-1, 0]], dtype=np.float32)
roberts_x_edge = cv2.filter2D(gray_blur, -1, roberts_x)
roberts_y_edge = cv2.filter2D(gray_blur, -1, roberts_y)
roberts_edge = cv2.addWeighted(roberts_x_edge, 0.5, roberts_y_edge, 0.5, 0)
# Prewitt算子
prewitt_x = np.array([[-1, 0, 1], [-1, 0, 1], [-1, 0, 1]], dtype=np.float32)
prewitt_y = np.array([[-1, -1, -1], [0, 0, 0], [1, 1, 1]], dtype=np.float32)
prewitt_x_edge = cv2.filter2D(gray_blur, -1, prewitt_x)
prewitt_y_edge = cv2.filter2D(gray_blur, -1, prewitt_y)
prewitt_edge = cv2.addWeighted(prewitt_x_edge, 0.5, prewitt_y_edge, 0.5, 0)
# Sobel算子
sobel_x = cv2.Sobel(gray_blur, cv2.CV_64F, 1, 0, ksize=3)
sobel_y = cv2.Sobel(gray_blur, cv2.CV_64F, 0, 1, ksize=3)
sobel_edge = cv2.magnitude(sobel_x, sobel_y)
sobel_edge = np.uint8(np.clip(sobel_edge, 0, 255)) # 归一化
# 3. 阈值处理（二值化）
threshold = 50
roberts_edge_bin = np.where(roberts_edge > threshold, 255, 0).astype(np.uint8)
prewitt_edge_bin = np.where(prewitt_edge > threshold, 255, 0).astype(np.uint8)
sobel_edge_bin = np.where(sobel_edge > threshold, 255, 0).astype(np.uint8)
# 4. 可视化对比
plt.figure(figsize=(18, 12))
# 原图
plt.subplot(2, 2, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# Roberts
plt.subplot(2, 2, 2)
plt.imshow(roberts_edge_bin, cmap='gray')
plt.title('Roberts算子边缘检测')
plt.axis('off')
# Prewitt
plt.subplot(2, 2, 3)
plt.imshow(prewitt_edge_bin, cmap='gray')
plt.title('Prewitt算子边缘检测')
plt.axis('off')
# Sobel
plt.subplot(2, 2, 4)
plt.imshow(sobel_edge_bin, cmap='gray')
plt.title('Sobel算子边缘检测')
plt.axis('off')
plt.show()

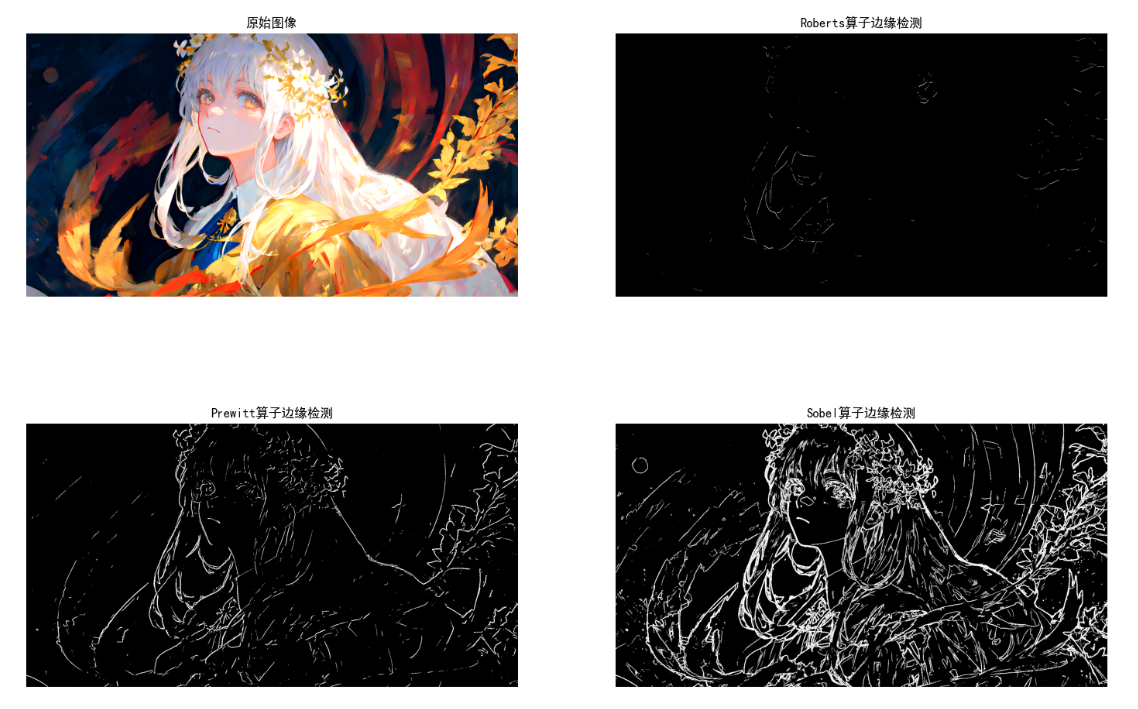

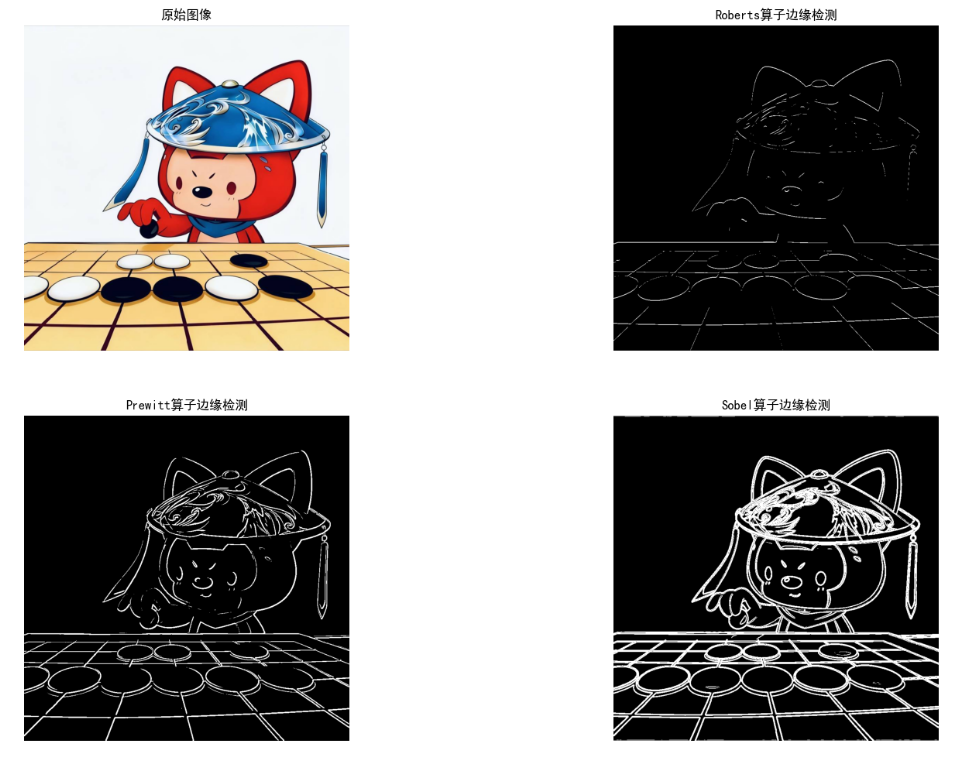

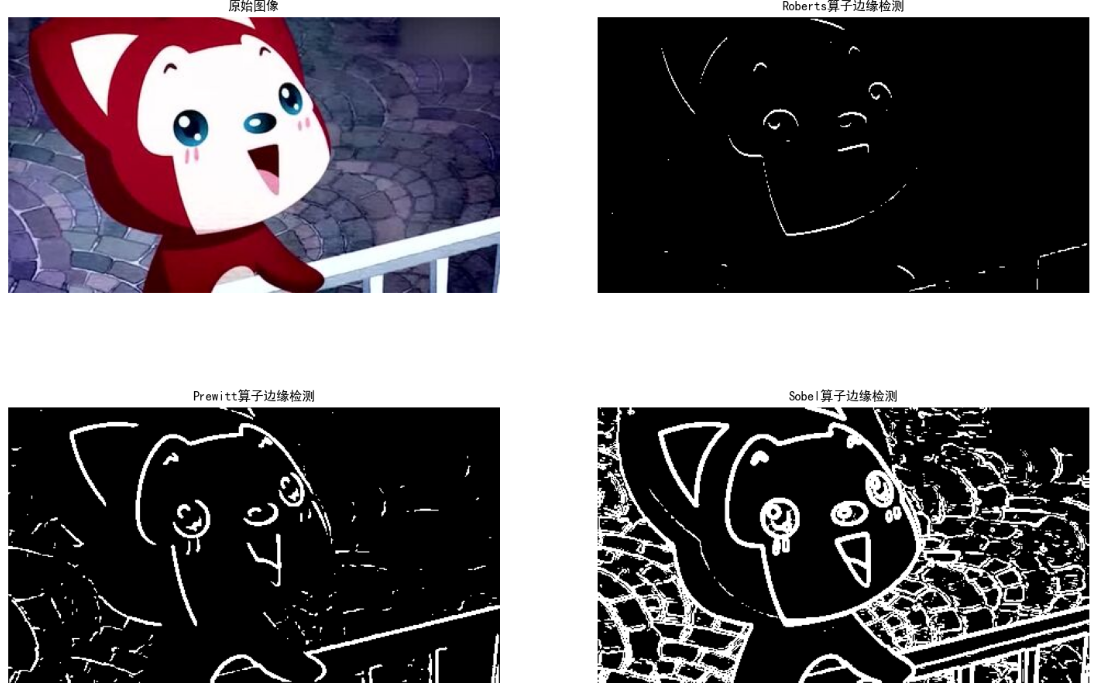

效果对比说明
- Roberts 算子：对噪声敏感，边缘定位精准但不连续；
- Prewitt 算子：抗噪声能力优于 Roberts，边缘更平滑；
- Sobel 算子：带权重的差分，抗噪声能力最强，是实际应用中最常用的基本边缘检测算子。
10.2.6 更先进的边缘检测技术（Canny）
原理
Canny 边缘检测是业界标准，分为 4 步：
- 高斯模糊降噪；
- 计算梯度幅值和方向；
- 非极大值抑制（细化边缘）；
- 双阈值检测 + 边缘连接（筛选真实边缘）。
完整代码（Canny 边缘检测）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并预处理
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. Canny边缘检测（不同阈值对比）
# 低阈值组合
canny_low = cv2.Canny(gray, 50, 100)
# 高阈值组合
canny_high = cv2.Canny(gray, 100, 200)
# 3. 与Sobel对比
sobel_edge = cv2.Sobel(gray, cv2.CV_64F, 1, 0, ksize=3)
sobel_edge = np.uint8(np.clip(np.abs(sobel_edge), 0, 255))
# 4. 可视化对比
plt.figure(figsize=(18, 6))
# 原图
plt.subplot(1, 4, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# Sobel
plt.subplot(1, 4, 2)
plt.imshow(sobel_edge, cmap='gray')
plt.title('Sobel边缘检测')
plt.axis('off')
# Canny低阈值
plt.subplot(1, 4, 3)
plt.imshow(canny_low, cmap='gray')
plt.title('Canny(低阈值 50/100)')
plt.axis('off')
# Canny高阈值
plt.subplot(1, 4, 4)
plt.imshow(canny_high, cmap='gray')
plt.title('Canny(高阈值 100/200)')
plt.axis('off')
plt.show()

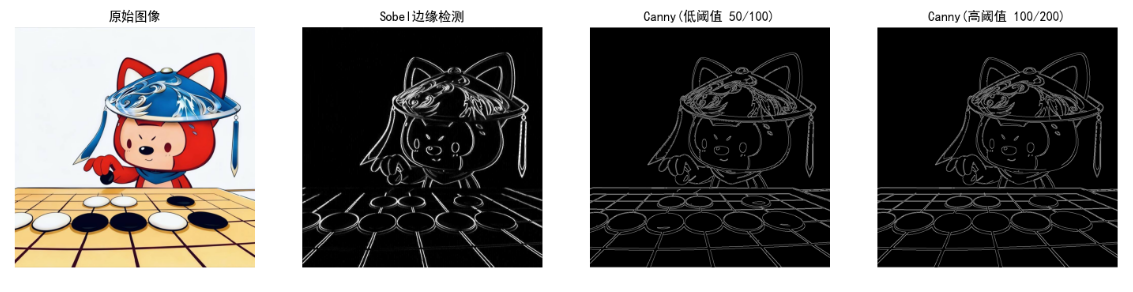

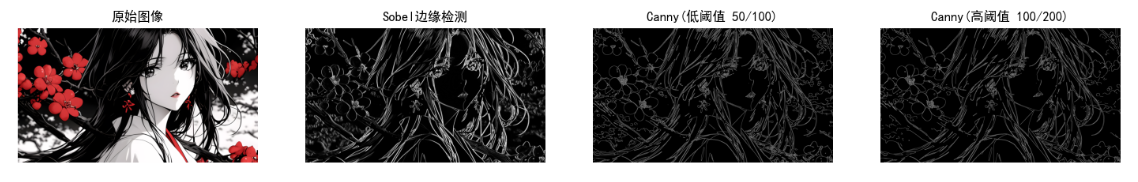

效果对比说明
- Canny 边缘检测的边缘更连续、更细，抗噪声能力远优于基本算子；
- 双阈值的选择决定检测效果：低阈值会检测出更多弱边缘（含噪声），高阈值会漏检部分真实边缘。
10.2.7 连接边缘点
原理
边缘连接的核心是基于边缘的梯度方向和灰度相似性，将离散的边缘点连接成连续的边缘。常用方法：
- 基于邻域的边缘连接（8 邻域搜索相似梯度方向的点）；
- 基于霍夫变换的边缘连接（检测直线 / 曲线边缘）。
完整代码（霍夫变换连接边缘）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并提取Canny边缘
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
canny_edge = cv2.Canny(gray, 50, 150)
# 2. 霍夫直线变换（连接边缘为直线）
# 标准霍夫变换
lines = cv2.HoughLines(canny_edge, 1, np.pi/180, threshold=100)
# 绘制霍夫直线
hough_lines = img.copy()
if lines is not None:
for line in lines:
rho, theta = line[0]
a = np.cos(theta)
b = np.sin(theta)
x0 = a * rho
y0 = b * rho
x1 = int(x0 + 1000 * (-b))
y1 = int(y0 + 1000 * (a))
x2 = int(x0 - 1000 * (-b))
y2 = int(y0 - 1000 * (a))
cv2.line(hough_lines, (x1, y1), (x2, y2), (0, 0, 255), 2)
# 3. 概率霍夫变换（更高效）
lines_p = cv2.HoughLinesP(canny_edge, 1, np.pi/180, threshold=50, minLineLength=50, maxLineGap=10)
hough_lines_p = img.copy()
if lines_p is not None:
for line in lines_p:
x1, y1, x2, y2 = line[0]
cv2.line(hough_lines_p, (x1, y1), (x2, y2), (0, 255, 0), 2)
# 4. 可视化对比
plt.figure(figsize=(18, 6))
# Canny边缘
plt.subplot(1, 3, 1)
plt.imshow(canny_edge, cmap='gray')
plt.title('Canny离散边缘')
plt.axis('off')
# 标准霍夫变换
plt.subplot(1, 3, 2)
plt.imshow(cv2.cvtColor(hough_lines, cv2.COLOR_BGR2RGB))
plt.title('标准霍夫变换（红色直线）')
plt.axis('off')
# 概率霍夫变换
plt.subplot(1, 3, 3)
plt.imshow(cv2.cvtColor(hough_lines_p, cv2.COLOR_BGR2RGB))
plt.title('概率霍夫变换（绿色直线）')
plt.axis('off')
plt.show()

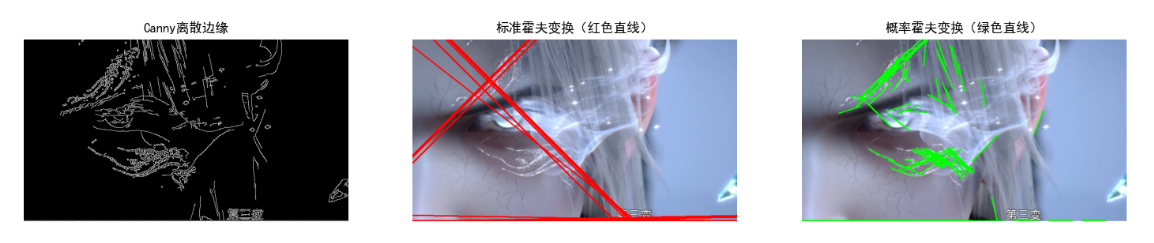

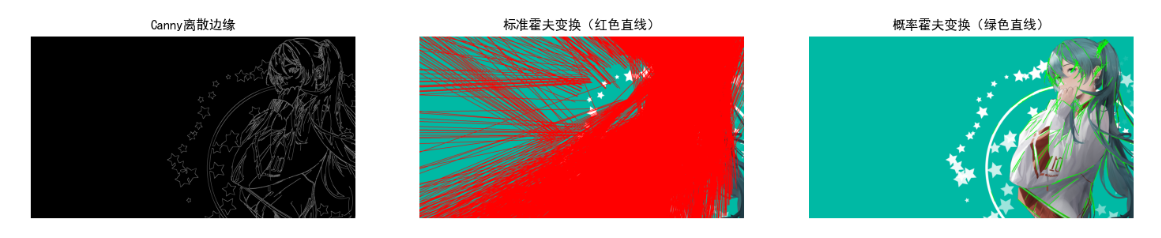

效果对比说明
- 左侧为离散的 Canny 边缘点，中间和右侧为连接后的直线边缘；
- 概率霍夫变换（HoughLinesP）更高效，能检测短直线，且参数（minLineLength、maxLineGap）可控制直线的长度和间隙。
10.3 阈值处理
10.3.1 基础知识
阈值处理是最经典的分割方法，核心是根据灰度值将像素分为两类（前景 / 背景）：
阈值处理的分类：
- 全局阈值：整幅图像使用同一个阈值；

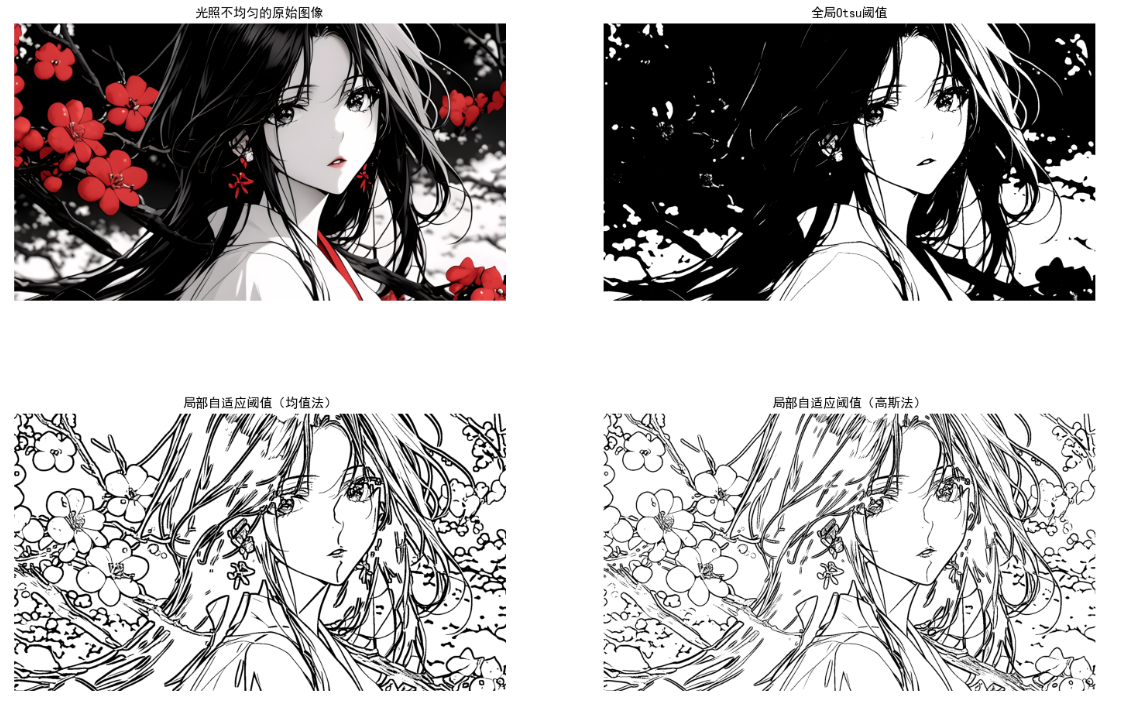

- 局部 / 可变阈值：不同区域使用不同阈值；

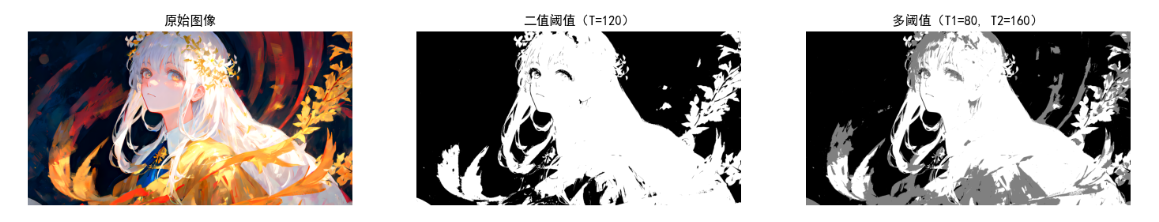

- 多阈值：使用多个阈值将图像分为多个区域。

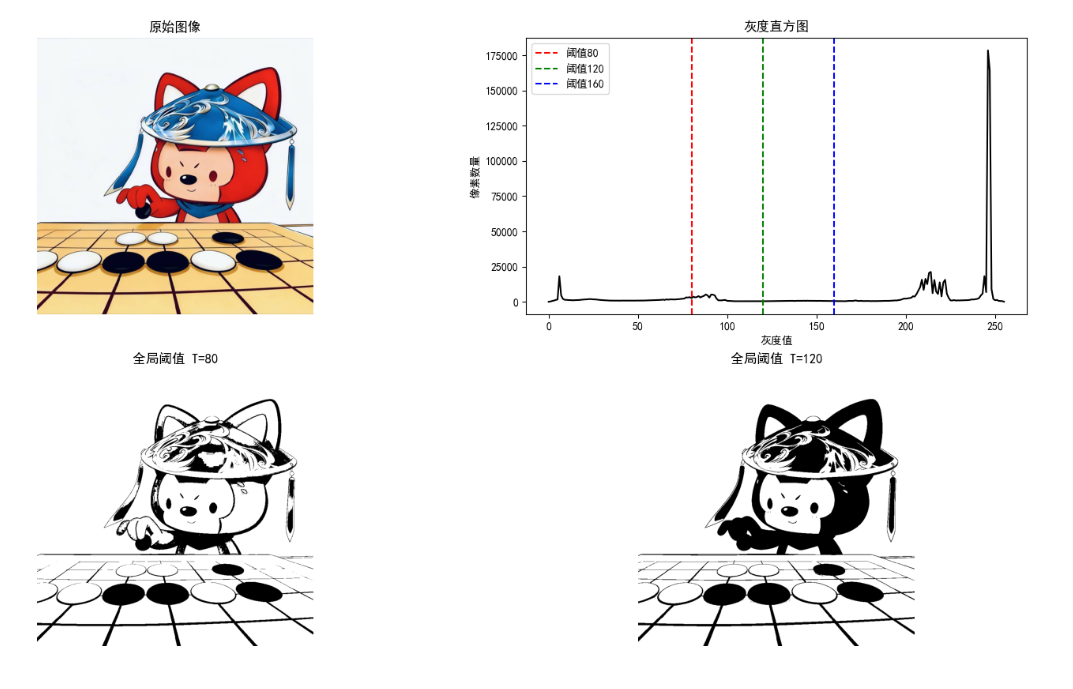

10.3.2 基本的全局阈值处理
原理
手动设定一个全局阈值，将图像二值化。关键是选择合适的阈值（可通过灰度直方图确定）。

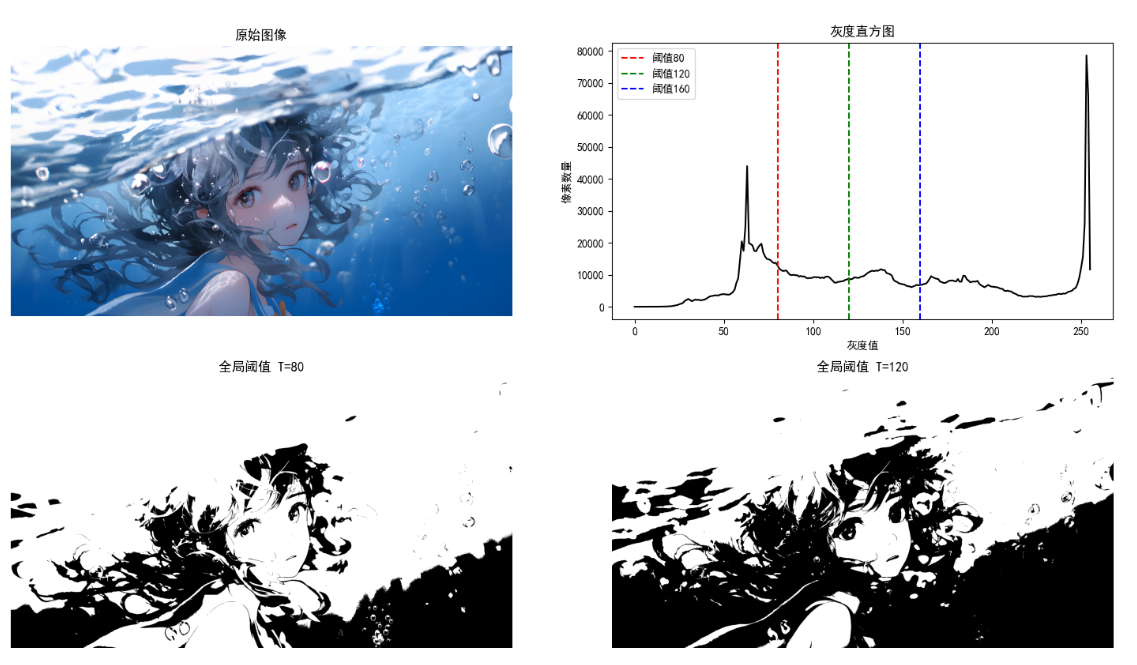

完整代码（全局阈值）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并转为灰度图
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. 手动设定不同全局阈值
thresholds = [80, 120, 160]
binary_imgs = []
for t in thresholds:
_, binary = cv2.threshold(gray, t, 255, cv2.THRESH_BINARY)
binary_imgs.append(binary)
# 3. 绘制灰度直方图
hist = cv2.calcHist([gray], [0], None, [256], [0, 256])
# 4. 可视化对比
plt.figure(figsize=(18, 10))
# 原图
plt.subplot(2, 2, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# 灰度直方图
plt.subplot(2, 2, 2)
plt.plot(hist, color='black')
plt.title('灰度直方图')
plt.xlabel('灰度值')
plt.ylabel('像素数量')
plt.axvline(x=80, color='r', linestyle='--', label='阈值80')
plt.axvline(x=120, color='g', linestyle='--', label='阈值120')
plt.axvline(x=160, color='b', linestyle='--', label='阈值160')
plt.legend()
# 阈值80
plt.subplot(2, 2, 3)
plt.imshow(binary_imgs[0], cmap='gray')
plt.title(f'全局阈值 T={thresholds[0]}')
plt.axis('off')
# 阈值120
plt.subplot(2, 2, 4)
plt.imshow(binary_imgs[1], cmap='gray')
plt.title(f'全局阈值 T={thresholds[1]}')
plt.axis('off')
# 阈值160（可新增子图）
plt.figure(figsize=(6, 6))
plt.imshow(binary_imgs[2], cmap='gray')
plt.title(f'全局阈值 T={thresholds[2]}')
plt.axis('off')
plt.show()
效果对比说明
- 阈值过小：前景区域过大（背景被误分为前景）；
- 阈值过大：前景区域过小（前景被误分为背景）；
- 灰度直方图的波峰 / 波谷是选择阈值的重要参考（通常选波谷作为阈值）。

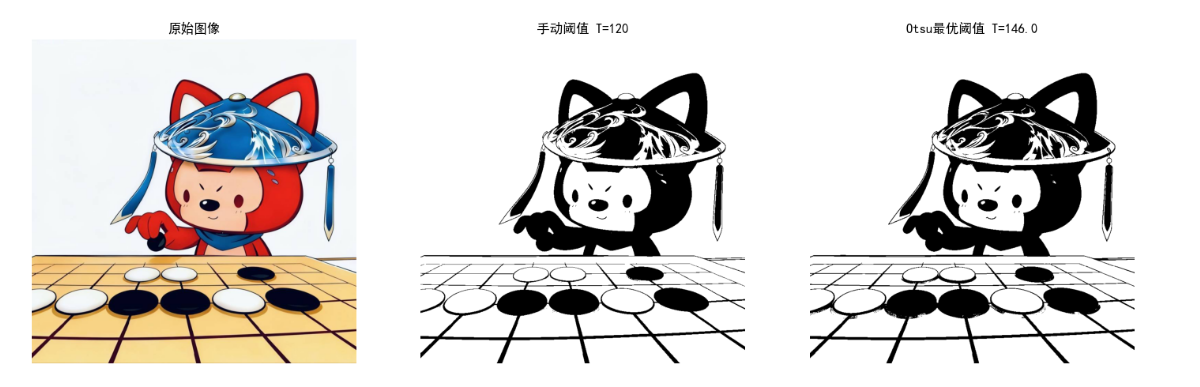

10.3.3 使用 Otsu 方法的最优全局阈值处理

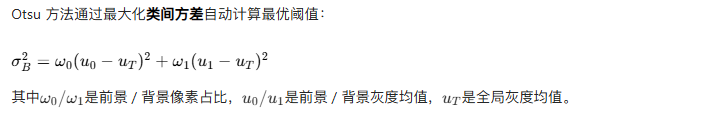

原理
完整代码（Otsu 阈值）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并转为灰度图
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. 手动阈值 vs Otsu阈值
# 手动阈值（120）
_, binary_manual = cv2.threshold(gray, 120, 255, cv2.THRESH_BINARY)
# Otsu自动阈值
otsu_threshold, binary_otsu = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
# 3. 可视化对比
plt.figure(figsize=(18, 6))
# 原图
plt.subplot(1, 3, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# 手动阈值
plt.subplot(1, 3, 2)
plt.imshow(binary_manual, cmap='gray')
plt.title(f'手动阈值 T=120')
plt.axis('off')
# Otsu阈值
plt.subplot(1, 3, 3)
plt.imshow(binary_otsu, cmap='gray')
plt.title(f'Otsu最优阈值 T={otsu_threshold:.1f}')
plt.axis('off')
plt.show()
# 输出Otsu计算的阈值
print(f'Otsu自动计算的最优阈值：{otsu_threshold}')
效果对比说明
- Otsu 方法无需手动设定阈值，能根据图像灰度分布自动找到最优值；
- 适用于灰度直方图呈双峰分布的图像，分割效果远优于手动阈值。
10.3.4 使用图像平滑改进全局阈值处理
原理
噪声会导致灰度直方图模糊，影响阈值选择。先对图像进行平滑（高斯模糊、中值滤波），再进行阈值处理，可提升分割效果。
完整代码（平滑 + 阈值）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并添加噪声（模拟噪声场景）
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 添加椒盐噪声
noise = np.random.choice([0, 255], size=gray.shape, p=[0.95, 0.05])
gray_noisy = gray.copy()
gray_noisy[noise == 255] = 255
gray_noisy[noise == 0] = 0
# 2. 不同处理方式对比
# 直接Otsu阈值（含噪声）
_, binary_noisy = cv2.threshold(gray_noisy, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
# 高斯模糊+Otsu
gray_blur = cv2.GaussianBlur(gray_noisy, (5, 5), 0)
_, binary_blur = cv2.threshold(gray_blur, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
# 中值滤波+Otsu
gray_median = cv2.medianBlur(gray_noisy, 5)
_, binary_median = cv2.threshold(gray_median, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
# 3. 可视化对比
plt.figure(figsize=(18, 12))
# 含噪声图像
plt.subplot(2, 2, 1)
plt.imshow(gray_noisy, cmap='gray')
plt.title('含椒盐噪声的图像')
plt.axis('off')
# 直接Otsu
plt.subplot(2, 2, 2)
plt.imshow(binary_noisy, cmap='gray')
plt.title('直接Otsu阈值（含噪声）')
plt.axis('off')
# 高斯模糊+Otsu
plt.subplot(2, 2, 3)
plt.imshow(binary_blur, cmap='gray')
plt.title('高斯模糊+Otsu阈值')
plt.axis('off')
# 中值滤波+Otsu
plt.subplot(2, 2, 4)
plt.imshow(binary_median, cmap='gray')
plt.title('中值滤波+Otsu阈值')
plt.axis('off')
plt.show()

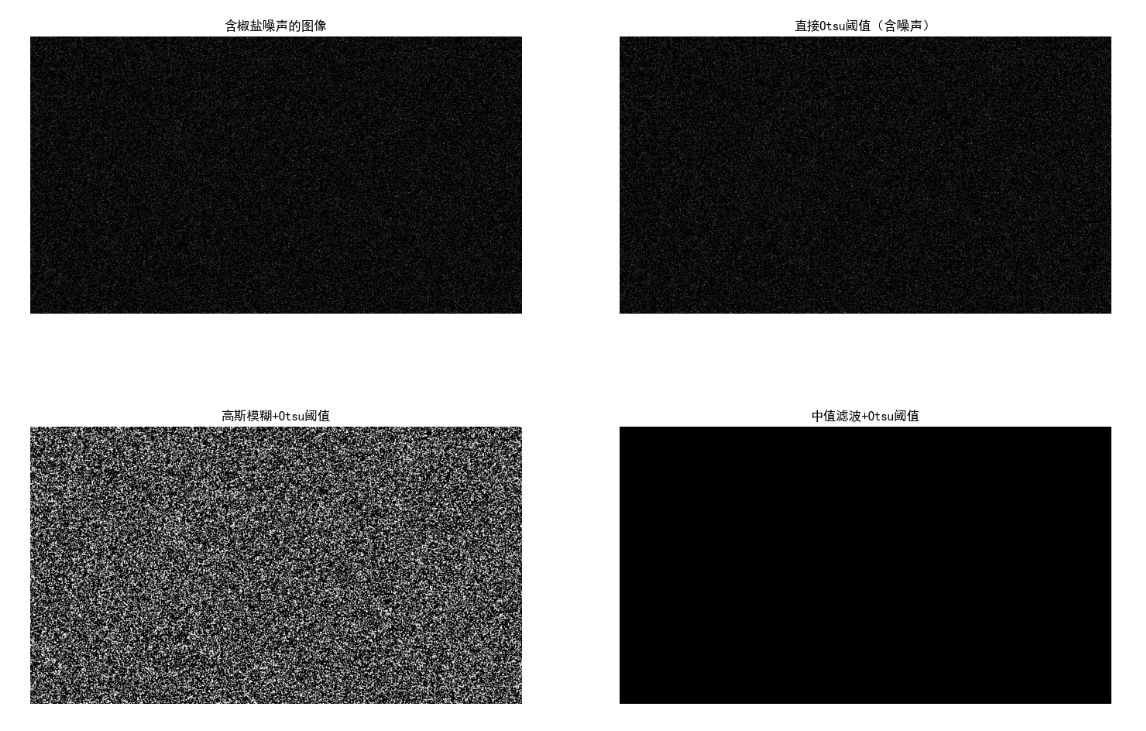

效果对比说明
- 噪声会严重干扰阈值分割效果，直接 Otsu 会出现大量噪点；
- 高斯模糊适合高斯噪声，中值滤波适合椒盐噪声（本例中中值滤波效果更好）。

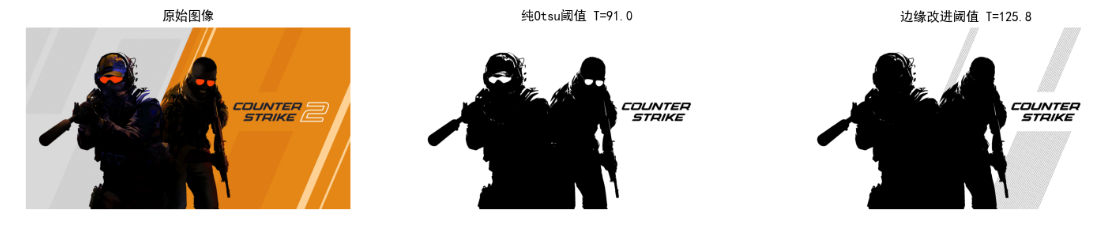

10.3.5 使用边缘改进全局阈值处理
原理
结合边缘信息优化阈值：先检测边缘，再根据边缘区域的灰度分布调整阈值，避免阈值过高 / 过低导致边缘丢失。
完整代码（边缘改进阈值）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并预处理
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. 步骤1：检测边缘
canny_edge = cv2.Canny(gray, 50, 150)
# 步骤2：提取边缘区域的灰度值
edge_pixels = gray[canny_edge > 0]
# 步骤3：计算边缘区域的灰度均值作为阈值参考
edge_mean = np.mean(edge_pixels) if len(edge_pixels) > 0 else 128
# 步骤4：结合Otsu和边缘均值的阈值
_, binary_otsu = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
combined_threshold = (edge_mean + otsu_threshold) / 2
_, binary_combined = cv2.threshold(gray, combined_threshold, 255, cv2.THRESH_BINARY)
# 3. 可视化对比
plt.figure(figsize=(18, 6))
# 原图
plt.subplot(1, 3, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# 纯Otsu
plt.subplot(1, 3, 2)
plt.imshow(binary_otsu, cmap='gray')
plt.title(f'纯Otsu阈值 T={otsu_threshold:.1f}')
plt.axis('off')
# 边缘改进阈值
plt.subplot(1, 3, 3)
plt.imshow(binary_combined, cmap='gray')
plt.title(f'边缘改进阈值 T={combined_threshold:.1f}')
plt.axis('off')
plt.show()
效果对比说明
- 边缘改进阈值结合了边缘区域的灰度特征，能更好地保留边缘细节；
- 适用于边缘灰度与背景 / 前景差异较大的图像。
10.3.6 多阈值处理
原理
多阈值处理使用多个阈值将图像分为多个灰度区域：
完整代码（多阈值）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并转为灰度图
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. 多阈值处理
T1 = 80
T2 = 160
# 初始化多阈值图像
multi_threshold = np.zeros_like(gray)
# 赋值：0, 128, 255
multi_threshold[(gray > T1) & (gray <= T2)] = 128
multi_threshold[gray > T2] = 255
# 3. 对比二值阈值
_, binary = cv2.threshold(gray, 120, 255, cv2.THRESH_BINARY)
# 4. 可视化对比
plt.figure(figsize=(18, 6))
# 原图
plt.subplot(1, 3, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# 二值阈值
plt.subplot(1, 3, 2)
plt.imshow(binary, cmap='gray')
plt.title('二值阈值（T=120）')
plt.axis('off')
# 多阈值
plt.subplot(1, 3, 3)
plt.imshow(multi_threshold, cmap='gray')
plt.title(f'多阈值（T1={T1}, T2={T2}）')
plt.axis('off')
plt.show()
效果对比说明
- 多阈值能区分更多灰度层次，适用于需要分割多个区域的场景（如医学影像的组织分级）；
- 阈值可通过灰度直方图的多个波谷确定。

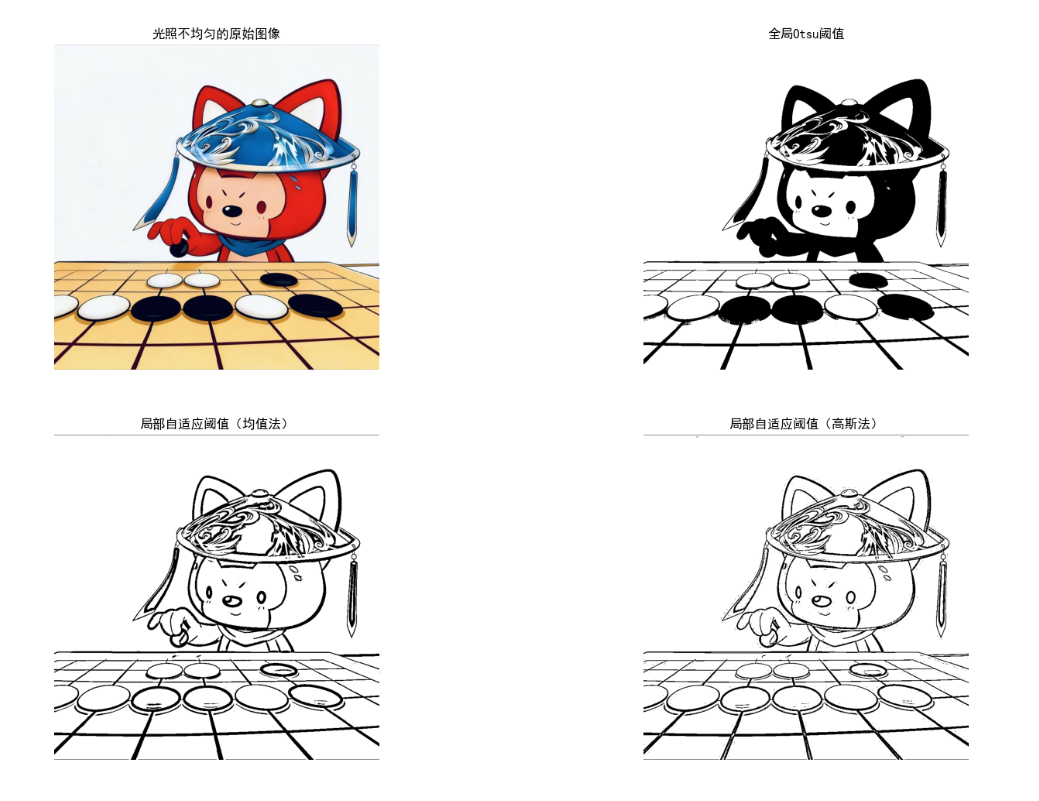

10.3.7 可变阈值处理（局部阈值）
原理
局部阈值（自适应阈值）为每个像素的邻域计算单独的阈值，适用于光照不均匀的图像：
完整代码（局部阈值）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取光照不均匀的图像
img = cv2.imread('uneven_light.jpg') # 替换为光照不均匀的图像
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. 全局阈值 vs 局部阈值
# 全局Otsu
_, binary_global = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)
# 局部自适应阈值（均值法）
binary_local = cv2.adaptiveThreshold(gray, 255, cv2.ADAPTIVE_THRESH_MEAN_C,
cv2.THRESH_BINARY, 15, 5)
# 局部自适应阈值（高斯法）
binary_local_gauss = cv2.adaptiveThreshold(gray, 255, cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
cv2.THRESH_BINARY, 15, 5)
# 3. 可视化对比
plt.figure(figsize=(18, 12))
# 原图
plt.subplot(2, 2, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('光照不均匀的原始图像')
plt.axis('off')
# 全局阈值
plt.subplot(2, 2, 2)
plt.imshow(binary_global, cmap='gray')
plt.title('全局Otsu阈值')
plt.axis('off')
# 局部均值阈值
plt.subplot(2, 2, 3)
plt.imshow(binary_local, cmap='gray')
plt.title('局部自适应阈值（均值法）')
plt.axis('off')
# 局部高斯阈值
plt.subplot(2, 2, 4)
plt.imshow(binary_local_gauss, cmap='gray')
plt.title('局部自适应阈值（高斯法）')
plt.axis('off')
plt.show()
效果对比说明
- 全局阈值在光照不均匀图像中分割效果差（部分区域过亮 / 过暗）；
- 局部阈值能自适应不同区域的光照，分割效果更均匀；
- 高斯法比均值法更抗噪声，邻域大小（15）和常数（5）可根据图像调整。
10.4 使用区域生长、区域分离与聚合进行分割
10.4.1 区域生长
原理
区域生长的核心是从种子点出发，将邻域中满足灰度相似性的像素合并到种子区域，步骤：
- 选择种子点（手动 / 自动）；
- 定义生长准则（灰度差阈值）；
- 迭代合并满足准则的邻域像素；
- 直到无新像素可合并。
完整代码（区域生长）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
def region_growing(gray_img, seed, threshold=10):
"""
区域生长算法实现
:param gray_img: 灰度图像
:param seed: 种子点 (x, y)
:param threshold: 灰度差阈值
:return: 区域生长后的二值图像
"""
h, w = gray_img.shape
# 初始化结果图像和访问标记
result = np.zeros_like(gray_img)
visited = np.zeros_like(gray_img, dtype=bool)
# 种子点灰度值
seed_val = gray_img[seed[1], seed[0]]
# 8邻域
directions = [(-1, -1), (-1, 0), (-1, 1),
(0, -1), (0, 1),
(1, -1), (1, 0), (1, 1)]
# 队列（BFS）
queue = [seed]
visited[seed[1], seed[0]] = True
result[seed[1], seed[0]] = 255
while queue:
x, y = queue.pop(0)
# 遍历8邻域
for dx, dy in directions:
nx = x + dx
ny = y + dy
# 检查边界
if 0 <= nx < w and 0 <= ny < h and not visited[ny, nx]:
# 检查灰度差
if abs(gray_img[ny, nx] - seed_val) < threshold:
result[ny, nx] = 255
visited[ny, nx] = True
queue.append((nx, ny))
return result
# 1. 读取图像并转为灰度图
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
gray_blur = cv2.GaussianBlur(gray, (3, 3), 0) # 降噪
# 2. 选择种子点（手动指定，可根据图像调整）
seed_point = (100, 100) # (x, y)
# 3. 区域生长
# 不同阈值对比
rg_low = region_growing(gray_blur, seed_point, threshold=5)
rg_high = region_growing(gray_blur, seed_point, threshold=20)
# 4. 可视化对比
plt.figure(figsize=(18, 6))
# 原图（标记种子点）
plt.subplot(1, 3, 1)
img_seed = img.copy()
cv2.circle(img_seed, seed_point, 5, (0, 0, 255), -1) # 红色标记种子点
plt.imshow(cv2.cvtColor(img_seed, cv2.COLOR_BGR2RGB))
plt.title(f'原始图像（种子点：{seed_point}）')
plt.axis('off')
# 低阈值
plt.subplot(1, 3, 2)
plt.imshow(rg_low, cmap='gray')
plt.title('区域生长（阈值=5）')
plt.axis('off')
# 高阈值
plt.subplot(1, 3, 3)
plt.imshow(rg_high, cmap='gray')
plt.title('区域生长（阈值=20）')
plt.axis('off')
plt.show()

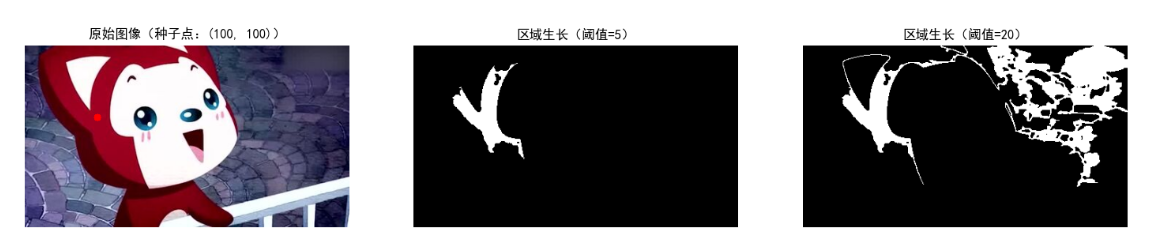

效果对比说明
- 种子点的选择直接影响分割结果（需选在目标区域内部）；
- 阈值过小：生长区域过小，无法覆盖完整目标；
- 阈值过大：生长区域过大，包含背景像素。
10.4.2 区域分离与聚合
原理
区域分离与聚合是 “自顶向下” 的分割方法：
- 分离：将图像递归划分为 4 个子区域，若区域内像素不满足一致性则继续分割；
- 聚合：将相邻的、满足一致性的子区域合并。
一致性准则：区域内灰度标准差 < 阈值。
完整代码（区域分离与聚合）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
def split_and_merge(gray_img, threshold=15):
"""
区域分离与聚合算法
:param gray_img: 灰度图像（尺寸需为2^n x 2^n，本例中先裁剪）
:param threshold: 灰度标准差阈值
:return: 分割后的图像
"""
h, w = gray_img.shape
# 裁剪为2^n x 2^n（简化实现）
size = min(2**int(np.log2(h)), 2**int(np.log2(w)))
gray = gray_img[:size, :size]
result = np.zeros_like(gray)
def split(x, y, size):
"""递归分割"""
region = gray[y:y+size, x:x+size]
# 计算区域灰度标准差
std = np.std(region)
if std < threshold or size == 1:
# 满足一致性，填充均值
result[y:y+size, x:x+size] = np.mean(region)
return
# 否则分割为4个子区域
half = size // 2
split(x, y, half)
split(x+half, y, half)
split(x, y+half, half)
split(x+half, y+half, half)
# 从整个图像开始分割
split(0, 0, size)
# 聚合（合并相邻相似区域，简化实现：阈值内的区域合并）
# 此处省略复杂聚合逻辑，仅展示分割效果
return result
# 1. 读取图像并转为灰度图
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 2. 区域分离与聚合
# 不同阈值对比
sam_low = split_and_merge(gray, threshold=10)
sam_high = split_and_merge(gray, threshold=30)
# 3. 可视化对比
plt.figure(figsize=(18, 6))
# 原图
plt.subplot(1, 3, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# 低阈值
plt.subplot(1, 3, 2)
plt.imshow(sam_low, cmap='gray')
plt.title('分离聚合（阈值=10）')
plt.axis('off')
# 高阈值
plt.subplot(1, 3, 3)
plt.imshow(sam_high, cmap='gray')
plt.title('分离聚合（阈值=30）')
plt.axis('off')
plt.show()
效果对比说明
- 阈值过小：分割过细，产生大量小区域；
- 阈值过大：分割过粗，丢失细节；
- 适用于纹理简单、区域一致性强的图像。
10.5 使用聚类和超像素的区域分割

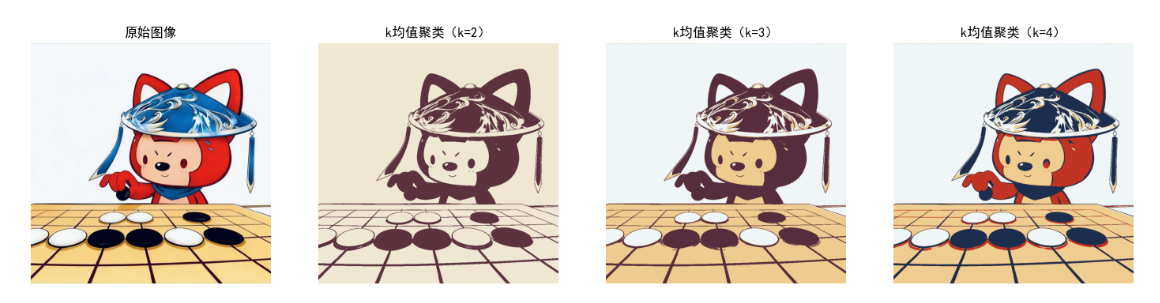

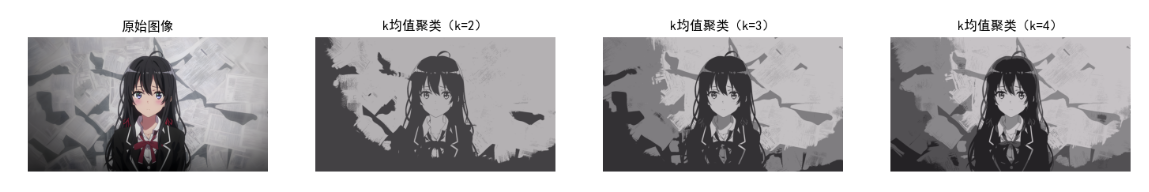

10.5.1 用 k 均值聚类的区域分割
原理
k 均值聚类将像素的灰度 / 颜色特征作为样本，聚为 k 类，每类对应一个分割区域：
- 初始化 k 个聚类中心；
- 计算每个像素到聚类中心的距离，分配到最近的类；
- 更新聚类中心为类内像素均值；
- 迭代直到收敛。
完整代码（k 均值聚类分割）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像（支持彩色/灰度）
img = cv2.imread('test_img.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) # 转为RGB
# 2. 预处理：将图像转为样本矩阵
# 彩色图像：(h*w, 3)，灰度图像：(h*w, 1)
h, w, c = img_rgb.shape
pixels = img_rgb.reshape((-1, c)).astype(np.float32)
# 3. k均值聚类
# 参数设置
k = 3 # 聚类数（可调整）
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 100, 0.2)
# 执行聚类
_, labels, centers = cv2.kmeans(pixels, k, None, criteria, 10, cv2.KMEANS_RANDOM_CENTERS)
# 4. 重构分割图像
centers = np.uint8(centers)
segmented_img = centers[labels.flatten()]
segmented_img = segmented_img.reshape(img_rgb.shape)
# 5. 不同k值对比
k2_labels, k2_centers = cv2.kmeans(pixels, 2, None, criteria, 10, cv2.KMEANS_RANDOM_CENTERS)[1:]
k2_img = np.uint8(k2_centers)[k2_labels.flatten()].reshape(img_rgb.shape)
k4_labels, k4_centers = cv2.kmeans(pixels, 4, None, criteria, 10, cv2.KMEANS_RANDOM_CENTERS)[1:]
k4_img = np.uint8(k4_centers)[k4_labels.flatten()].reshape(img_rgb.shape)
# 6. 可视化对比
plt.figure(figsize=(18, 6))
# 原图
plt.subplot(1, 4, 1)
plt.imshow(img_rgb)
plt.title('原始图像')
plt.axis('off')
# k=2
plt.subplot(1, 4, 2)
plt.imshow(k2_img)
plt.title('k均值聚类（k=2）')
plt.axis('off')
# k=3
plt.subplot(1, 4, 3)
plt.imshow(segmented_img)
plt.title('k均值聚类（k=3）')
plt.axis('off')
# k=4
plt.subplot(1, 4, 4)
plt.imshow(k4_img)
plt.title('k均值聚类（k=4）')
plt.axis('off')
plt.show()
效果对比说明
- k 值决定分割的区域数：k 过小无法区分目标，k 过大产生过多冗余区域；
- 彩色图像聚类基于 RGB 特征，比灰度聚类更精准；
- 对噪声敏感，建议先平滑图像。
10.5.2 使用超像素的区域分割
原理
超像素是将图像划分为具有相似特征的像素块（超像素），每个超像素是一个基本分割单元，常用算法：SLIC（简单线性迭代聚类）。
完整代码（SLIC 超像素分割）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并转为RGB
img = cv2.imread('test_img.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
# 2. SLIC超像素分割
# 创建SLIC对象
slic = cv2.ximgproc.createSuperpixelSLIC(img, algorithm=cv2.ximgproc.SLICO, region_size=20, ruler=10.0)
# 迭代计算超像素
slic.iterate(10)
# 获取超像素标签
labels = slic.getLabels()
# 获取超像素边界
mask = slic.getLabelContourMask()
# 绘制边界
img_slic = img_rgb.copy()
img_slic[mask != 0] = [255, 0, 0] # 红色边界
# 3. 不同region_size对比
slic_small = cv2.ximgproc.createSuperpixelSLIC(img, algorithm=cv2.ximgproc.SLICO, region_size=10, ruler=10.0)
slic_small.iterate(10)
mask_small = slic_small.getLabelContourMask()
img_slic_small = img_rgb.copy()
img_slic_small[mask_small != 0] = [255, 0, 0]
slic_large = cv2.ximgproc.createSuperpixelSLIC(img, algorithm=cv2.ximgproc.SLICO, region_size=30, ruler=10.0)
slic_large.iterate(10)
mask_large = slic_large.getLabelContourMask()
img_slic_large = img_rgb.copy()
img_slic_large[mask_large != 0] = [255, 0, 0]
# 4. 可视化对比
plt.figure(figsize=(18, 6))
# 原图
plt.subplot(1, 4, 1)
plt.imshow(img_rgb)
plt.title('原始图像')
plt.axis('off')
# region_size=10
plt.subplot(1, 4, 2)
plt.imshow(img_slic_small)
plt.title('超像素（region_size=10）')
plt.axis('off')
# region_size=20
plt.subplot(1, 4, 3)
plt.imshow(img_slic)
plt.title('超像素（region_size=20）')
plt.axis('off')
# region_size=30
plt.subplot(1, 4, 4)
plt.imshow(img_slic_large)
plt.title('超像素（region_size=30）')
plt.axis('off')
plt.show()
效果对比说明
- region_size 越小，超像素越细，边界越多，分割越精细；
- region_size 越大，超像素越粗，计算速度越快；
- 超像素分割保留了图像的结构信息，是后续高级分割的基础。
10.6 使用图割分割区域
10.6.1 作为图的图像
将图像建模为无向图G=(V,E)：
- 节点V：每个像素 + 源点（前景） + 汇点（背景）；
- 边E：分为两类：
- n-link：相邻像素间的边，权重为像素相似度；
- t-link：像素与源点 / 汇点的边，权重为像素属于前景 / 背景的概率。
10.6.2 最小割图
最小割将图分为源点集（前景）和汇点集（背景），满足割边的权重和最小，同时保证分割的连通性。
10.6.3 计算最小割图
常用算法：Max-Flow Min-Cut（最大流最小割），通过求解最大流得到最小割。
10.6.4 图割分割算法
完整代码（基于 GrabCut 的图割分割）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并初始化
img = cv2.imread('test_img.jpg')
img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)
# 初始化掩码（0=背景，1=前景，2=可能背景，3=可能前景）
mask = np.zeros(img.shape[:2], np.uint8)
# 初始化前景/背景模型
bgdModel = np.zeros((1, 65), np.float64)
fgdModel = np.zeros((1, 65), np.float64)
# 2. 定义感兴趣区域（ROI），手动框选目标区域
# 格式：(x, y, w, h)，需根据图像调整
rect = (50, 50, 300, 300)
# 3. 执行GrabCut（图割分割）
cv2.grabCut(img, mask, rect, bgdModel, fgdModel, 5, cv2.GC_INIT_WITH_RECT)
# 4. 生成分割掩码
# 掩码值：0（背景）、2（可能背景）→ 背景；1（前景）、3（可能前景）→ 前景
mask2 = np.where((mask == 2) | (mask == 0), 0, 1).astype('uint8')
img_grabcut = img_rgb * mask2[:, :, np.newaxis]
# 5. 手动调整掩码（可选，优化分割效果）
# 此处模拟手动标记前景/背景
# mask[100:200, 100:200] = 1 # 标记前景
# mask[0:50, 0:50] = 0 # 标记背景
# cv2.grabCut(img, mask, None, bgdModel, fgdModel, 5, cv2.GC_INIT_WITH_MASK)
# 6. 可视化对比
plt.figure(figsize=(18, 6))
# 原图（标记ROI）
plt.subplot(1, 3, 1)
img_rect = img_rgb.copy()
cv2.rectangle(img_rect, (rect[0], rect[1]), (rect[0]+rect[2], rect[1]+rect[3]), (255, 0, 0), 2)
plt.imshow(img_rect)
plt.title('原始图像（ROI框）')
plt.axis('off')
# 掩码
plt.subplot(1, 3, 2)
plt.imshow(mask2, cmap='gray')
plt.title('分割掩码')
plt.axis('off')
# 分割结果
plt.subplot(1, 3, 3)
plt.imshow(img_grabcut)
plt.title('GrabCut图割分割结果')
plt.axis('off')
plt.show()

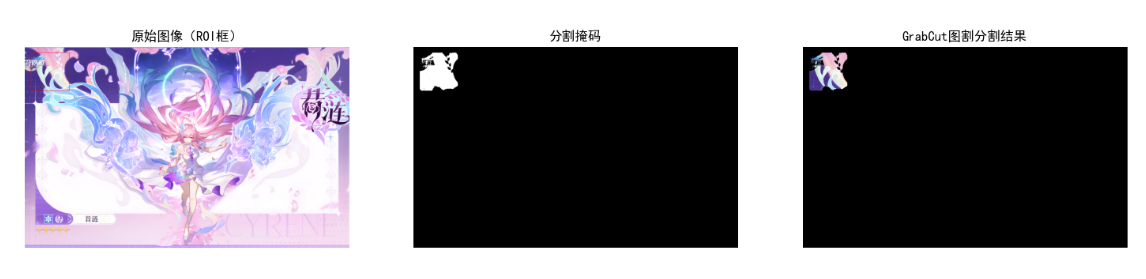

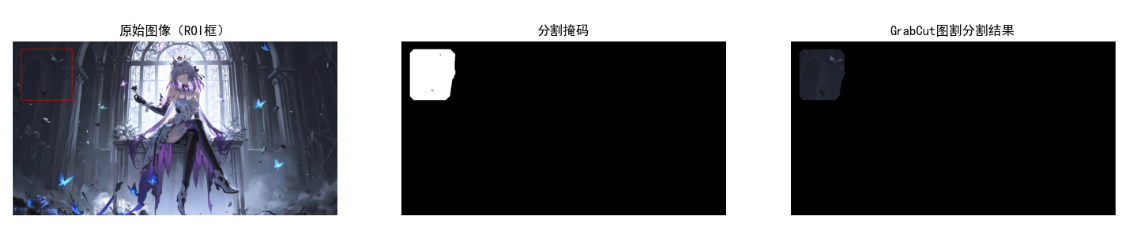

效果对比说明
- GrabCut 是图割分割的经典实现，无需手动标记大量像素，仅需框选 ROI；
- 分割效果受 ROI 框的影响：框需包含完整目标，且尽量少包含背景；
- 可通过手动标记前景 / 背景优化分割结果。
10.7 使用形态学分水岭分割图像
10.7.1 背景知识
分水岭算法将图像视为地形：
- 灰度值低的区域：山谷；
- 灰度值高的区域：山峰；
- 向山谷注水，不同山谷的水相遇时修建水坝，水坝即为分割边界。
问题：噪声会导致过度分割（大量小区域），解决方案：标记控制的分水岭。
10.7.2 构建水坝
水坝是分割边界，通过形态学操作（膨胀、腐蚀）构建，避免不同区域的水混合。
10.7.3 分水岭分割算法
10.7.4 标记的使用
原理
通过手动 / 自动标记前景和背景，避免过度分割：
- 预处理：灰度化→降噪→阈值→距离变换；
- 标记前景（目标）和背景；
- 执行分水岭算法。
完整代码（分水岭分割）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并预处理
img = cv2.imread('test_img.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 降噪
gray_blur = cv2.GaussianBlur(gray, (5, 5), 0)
# 阈值处理（二值化）
_, binary = cv2.threshold(gray_blur, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)
# 2. 形态学操作去除噪声
kernel = np.ones((3, 3), np.uint8)
opening = cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel, iterations=2)
# 3. 确定背景区域（膨胀）
sure_bg = cv2.dilate(opening, kernel, iterations=3)
# 4. 确定前景区域（距离变换+阈值）
dist_transform = cv2.distanceTransform(opening, cv2.DIST_L2, 5)
_, sure_fg = cv2.threshold(dist_transform, 0.7*dist_transform.max(), 255, 0)
sure_fg = np.uint8(sure_fg)
# 5. 未知区域（背景-前景）
unknown = cv2.subtract(sure_bg, sure_fg)
# 6. 标记连通区域
_, markers = cv2.connectedComponents(sure_fg)
# 标记+1（避免背景标记为0）
markers = markers + 1
# 未知区域标记为0
markers[unknown == 255] = 0
# 7. 执行分水岭算法
markers = cv2.watershed(img, markers)
img_watershed = img.copy()
# 分割边界标记为红色
img_watershed[markers == -1] = [255, 0, 0]
# 8. 可视化对比
plt.figure(figsize=(18, 12))
# 原图
plt.subplot(2, 3, 1)
plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
plt.title('原始图像')
plt.axis('off')
# 二值图像
plt.subplot(2, 3, 2)
plt.imshow(binary, cmap='gray')
plt.title('二值化图像')
plt.axis('off')
# 确定背景
plt.subplot(2, 3, 3)
plt.imshow(sure_bg, cmap='gray')
plt.title('确定背景')
plt.axis('off')
# 确定前景
plt.subplot(2, 3, 4)
plt.imshow(sure_fg, cmap='gray')
plt.title('确定前景')
plt.axis('off')
# 标记图
plt.subplot(2, 3, 5)
plt.imshow(markers, cmap='jet')
plt.title('标记图')
plt.axis('off')
# 分水岭结果
plt.subplot(2, 3, 6)
plt.imshow(cv2.cvtColor(img_watershed, cv2.COLOR_BGR2RGB))
plt.title('分水岭分割结果（红色边界）')
plt.axis('off')
plt.show()

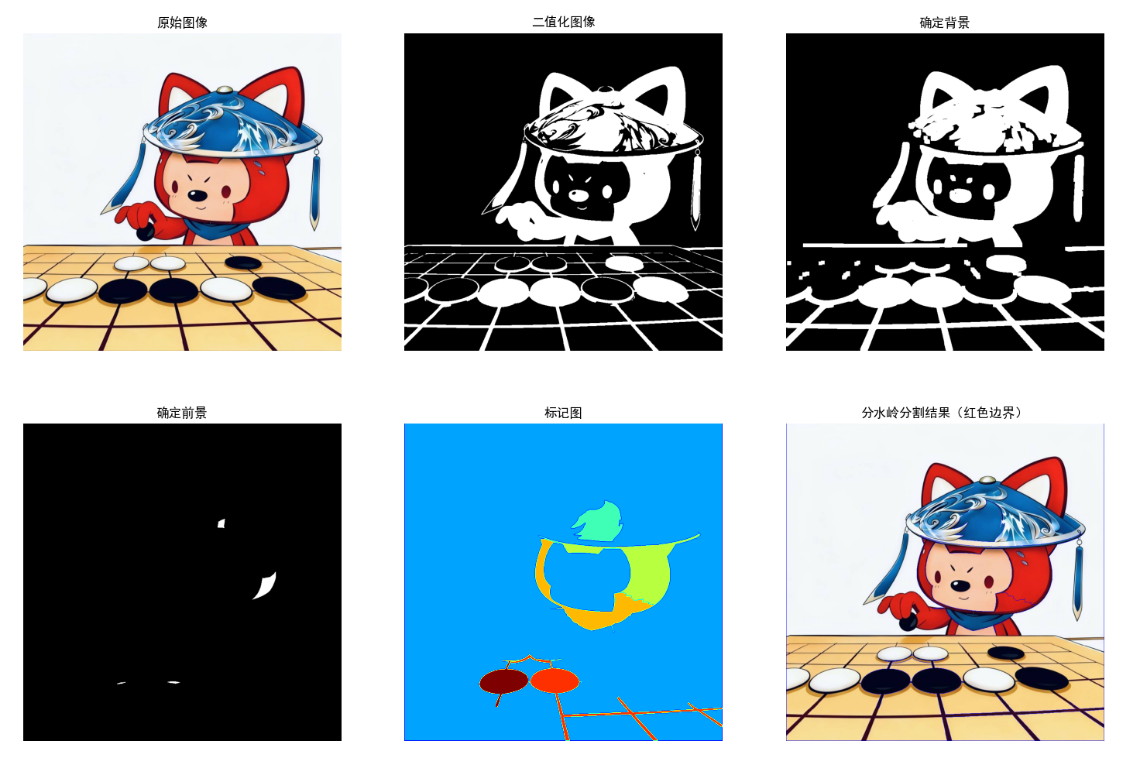

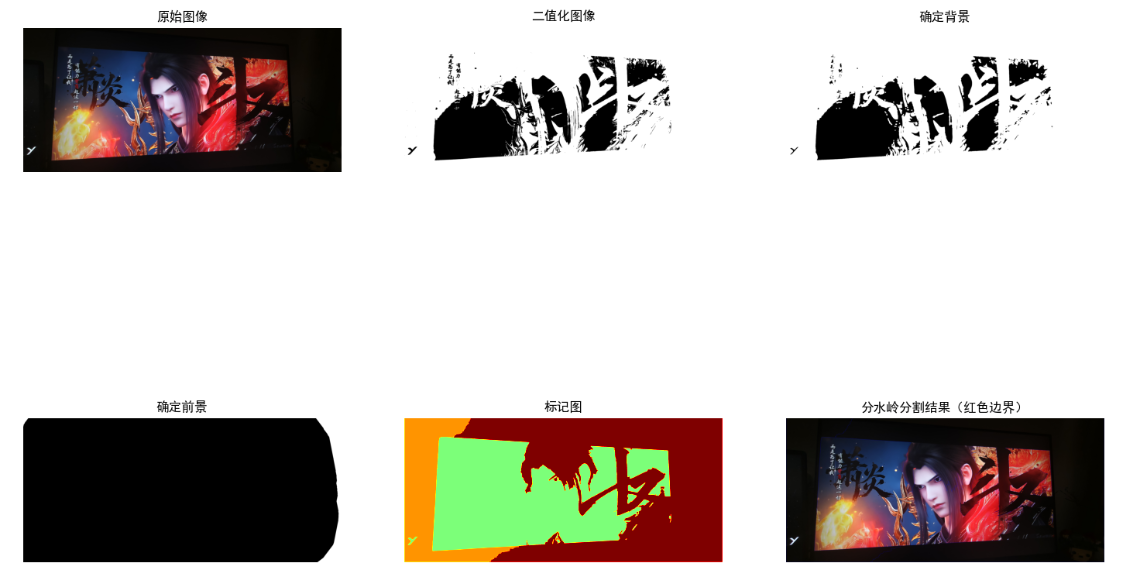

效果对比说明
- 未使用标记的分水岭会产生大量过度分割；
- 标记控制的分水岭通过确定前景 / 背景，有效避免过度分割；
- 距离变换的阈值（0.7）可调整，影响前景区域的大小。
10.8 分割中运动的使用
10.8.1 空间域技术
空间域运动分割基于像素的帧间灰度变化，常用方法：
- 帧差法：计算相邻帧的灰度差，阈值化得到运动区域；
- 背景减除法：建模背景，当前帧与背景的差即为运动区域。

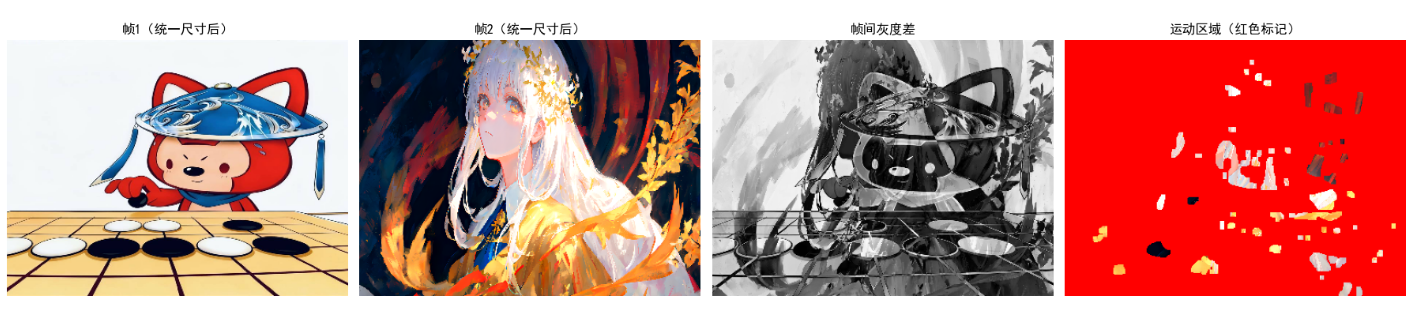

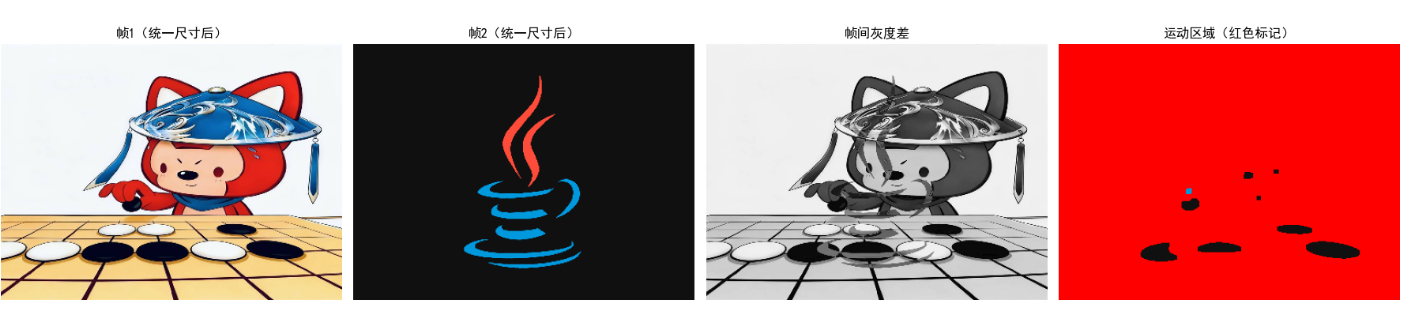

完整代码（帧差法运动分割）
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
# 1. 读取图像并校验（添加路径校验+统一尺寸）
def read_and_resize_image(img_path, target_size=(400, 300)):
"""
读取图像并统一尺寸
:param img_path: 图像路径
:param target_size: 目标尺寸 (宽, 高)
:return: 读取并缩放后的BGR图像
"""
img = cv2.imread(img_path)
if img is None:
raise Exception(f"无法读取图像文件，请检查路径：{img_path}")
# 缩放图像到统一尺寸（INTER_CUBIC：高质量缩放）
img_resized = cv2.resize(img, target_size, interpolation=cv2.INTER_CUBIC)
return img_resized
# 图像路径（替换为你的实际路径，优先使用绝对路径）
frame1_path = "../picture/1.jpg"
frame2_path = "../picture/Flower.png"
# 统一目标尺寸（宽400，高300，可根据需求调整）
target_size = (400, 300)
# 读取并缩放图像
frame1 = read_and_resize_image(frame1_path, target_size)
frame2 = read_and_resize_image(frame2_path, target_size)
# 转为灰度图
gray1 = cv2.cvtColor(frame1, cv2.COLOR_BGR2GRAY)
gray2 = cv2.cvtColor(frame2, cv2.COLOR_BGR2GRAY)
# 2. 帧差法实现运动检测
# 计算帧间灰度差
diff = cv2.absdiff(gray1, gray2)
# 高斯模糊降噪（平滑灰度差图像，减少噪点）
diff_blur = cv2.GaussianBlur(diff, (5, 5), 0)
# 二值化处理（提取灰度差较大的区域，即潜在运动区域）
_, motion_mask = cv2.threshold(diff_blur, 30, 255, cv2.THRESH_BINARY)
# 形态学闭运算（先膨胀后腐蚀，填充运动区域内部空洞，连接相邻小区域）
kernel = np.ones((5, 5), np.uint8)
motion_mask = cv2.morphologyEx(motion_mask, cv2.MORPH_CLOSE, kernel)
# 3. 绘制运动区域（在帧2上用红色标记）
frame_motion = frame2.copy()
frame_motion[motion_mask == 255] = [0, 0, 255] # BGR格式：红色
# 4. 可视化对比
plt.figure(figsize=(18, 6))
# 帧1（已缩放）
plt.subplot(1, 4, 1)
plt.imshow(cv2.cvtColor(frame1, cv2.COLOR_BGR2RGB))
plt.title('帧1（统一尺寸后）')
plt.axis('off')
# 帧2（已缩放）
plt.subplot(1, 4, 2)
plt.imshow(cv2.cvtColor(frame2, cv2.COLOR_BGR2RGB))
plt.title('帧2（统一尺寸后）')
plt.axis('off')
# 帧间灰度差
plt.subplot(1, 4, 3)
plt.imshow(diff, cmap='gray')
plt.title('帧间灰度差')
plt.axis('off')
# 运动区域标记
plt.subplot(1, 4, 4)
plt.imshow(cv2.cvtColor(frame_motion, cv2.COLOR_BGR2RGB))
plt.title('运动区域（红色标记）')
plt.axis('off')
plt.tight_layout() # 调整布局，避免标题重叠
plt.show()
# 输出图像尺寸信息，验证统一效果
print(f"帧1尺寸：{frame1.shape[:2]}（高×宽）")
print(f"帧2尺寸：{frame2.shape[:2]}（高×宽）")
print(f"运动区域像素数量：{np.sum(motion_mask == 255)}")
10.8.2 频率域技术
频率域运动分割基于傅里叶变换，将运动信息转换为频率特征：
- 对相邻帧进行傅里叶变换；
- 计算频率域的相位差 / 幅值差；
- 逆变换得到运动区域。
小结
本章系统讲解了图像分割的核心方法：
- 基于边界的分割：边缘检测（Canny）、线检测、霍夫变换，适用于目标边界清晰的场景；
- 基于阈值的分割：全局阈值（Otsu）、局部阈值，简单高效，适用于灰度差异大的场景；
- 基于区域的分割：区域生长、分离聚合、k 均值、超像素，适用于目标区域内部特征一致的场景；
- 进阶算法：图割（GrabCut）、分水岭，适用于复杂场景的精准分割；
- 运动分割：帧差法、背景减除法，适用于视频中的运动目标分割。
参考文献
- 《数字图像处理（第四版）》——Rafael C. Gonzalez
- 《OpenCV-Python 实战》—— 冯振、郭延宁
- 《图像处理与计算机视觉算法》——Richard Szeliski
延伸读物
- 超像素分割：SLIC、SEEDS 算法详解；
- 深度学习分割：U-Net、Mask R-CNN；
- 医学影像分割：多模态图像融合分割技术。
习题
- 实现基于 5x5 邻域的孤立点检测，并对比 3x3 邻域的效果；
- 调整 Canny 边缘检测的双阈值，分析阈值对边缘检测结果的影响；
- 对比 Otsu 阈值和局部自适应阈值在光照不均匀图像中的分割效果；
- 改进区域生长算法，实现自动选择种子点（基于灰度直方图的峰值）；
- 使用分水岭算法分割手写数字图像，优化标记策略避免过度分割；
- 实现背景减除法（MOG2
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
27
0- 0
已为社区贡献34条内容
所有评论(0)
