前言

        本文为 SNAP 系列应用的实操篇，承接上一篇关于 SNAP 安装与环境配置的内容，将进一步讲解 Sentinel-1 SLC 数据到 GRD 数据的基础处理流程，实现从原始雷达数据到可分析遥感信息的关键转换。

        本教程将完整处理流程概括为三个核心步骤，系统介绍从数据理解到批量自动处理的实现路径。

第一步：数据解析
        系统解读 Sentinel-1 数据的文件组织结构与元数据构成，帮助建立对数据体系与产品特性的整体认知。

第二步：流程实现
        围绕核心处理链路，依次完成轨道校正、辐射定标、条带合并、多视处理与地形校正等关键步骤，将原始 SLC 数据转化为具备地理参考的标准化雷达强度图像，可直接用于海洋监测、灾害应急与地表观测等应用场景。

第三步：自动处理
        引入 SNAP 图形化批处理机制，将上述处理流程封装为自动化处理链，实现多景 Sentinel-1 数据的高效、稳定与一致性处理。

        通过本教程，读者将掌握使用 SNAP 处理 Sentinel-1 SLC 数据的完整方法与规范流程，为后续开展干涉测量（InSAR）、时序分析等进阶研究奠定坚实基础。

---

一、Sentinel-1数据文件组织结构

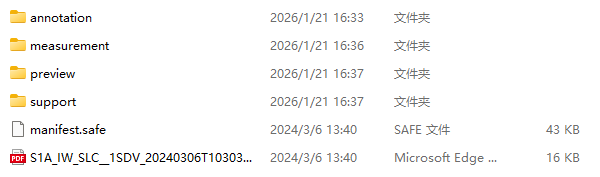

Sentinel-1数据文件包括：
♢ 一个manifest.safe文件（元数据文件，本质上是一个.xml文件）；
♢ 测量数据的子文件夹measurement，存放的是真正影像数据（.tif格式的文件）；
♢ 一个包含KML和HTML预览文件的文件夹preview（存放与预览图有关的文件）；
♢ 一个注释子文件夹annotation（存放卫星拍摄及定标时的相关数据说明等元数据）；
♢ 包含XML模式的支持子文件夹support（对.xml文件的扩展支持文件）；
♢ 一个关于数据质量的说明文件。

二、SNAP基础操作流程

1. 导入数据

左上角file->Open Product打开SLC数据；

扩展：
Metadata存放是影像的元数据文件；
Vector Data 存放的是矢量数据；
Tie-Point Grid存放的是与地理编码有关的网格数据;
Quicklooks存放是Quicklook图；
Bands存放是SAR的极化通道（波段）数据。

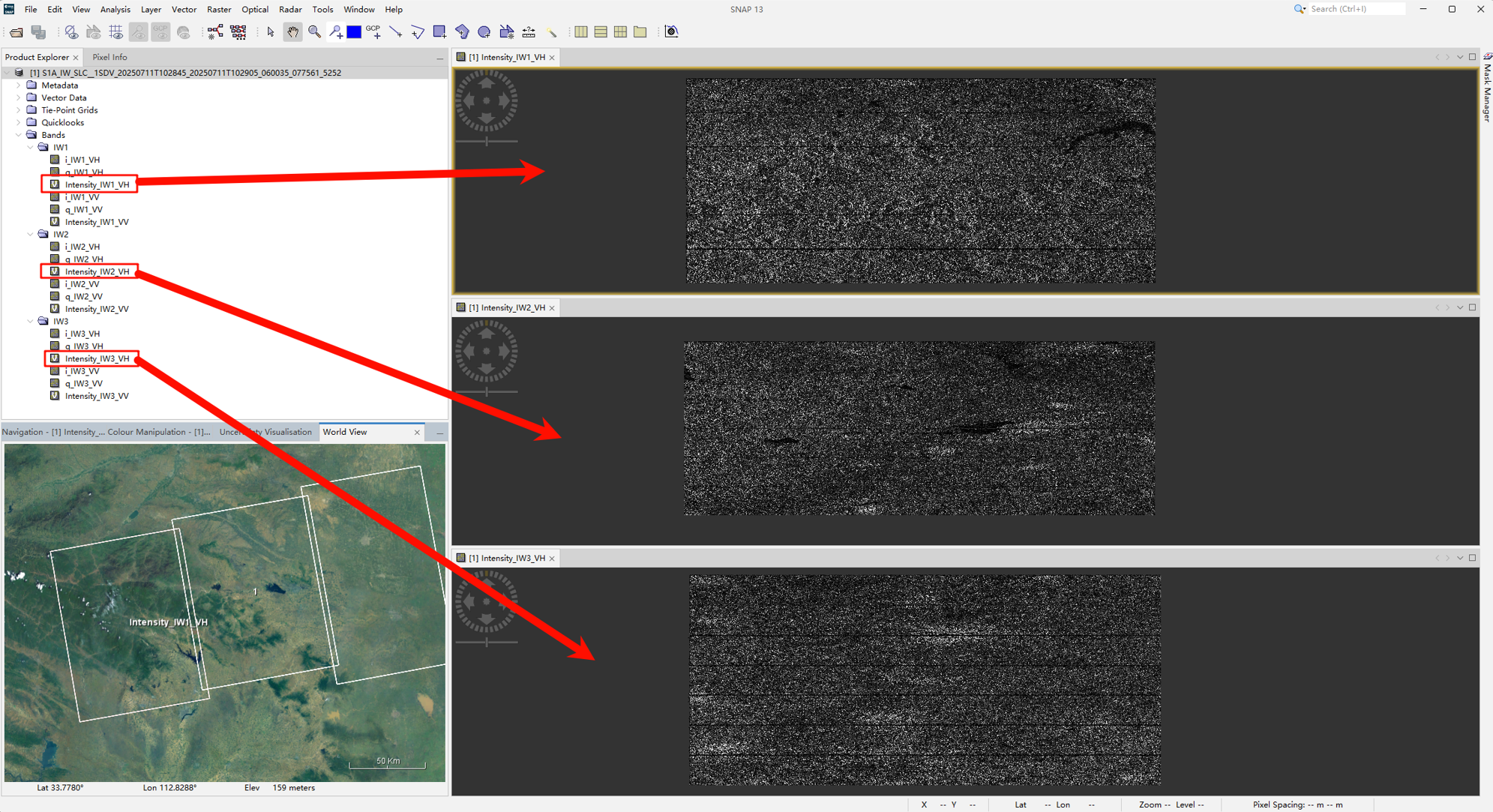

Bands文件夹中的文件名可以拆解为[组分]、[子条带]、[极化方式]三部分：
组分：i：代表复数的实部；        q：代表复数的虚部；        Intensity：代表后向散射强度或功率。
子条带：一景完整的IW模式影像就是由IW1/2/3三个子条带拼接而成的，总幅宽约250公里。
极化方式：VV：垂直发射，垂直接收。        VH：垂直发射，水平接收。

2. 轨道校正

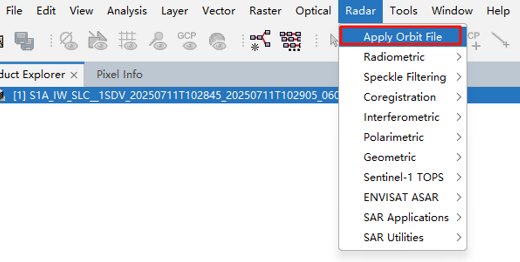

左上角Radar->Apply Orbit File；

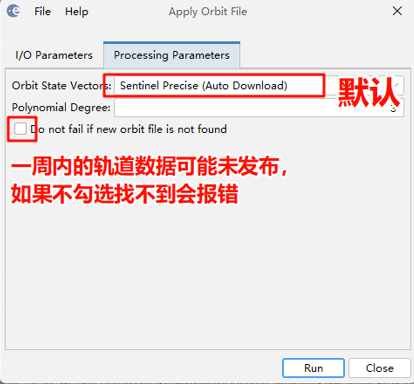

点击run，每次运行结束都会有比输入文件 多一个后缀名的文件输出；

3. 辐射定标

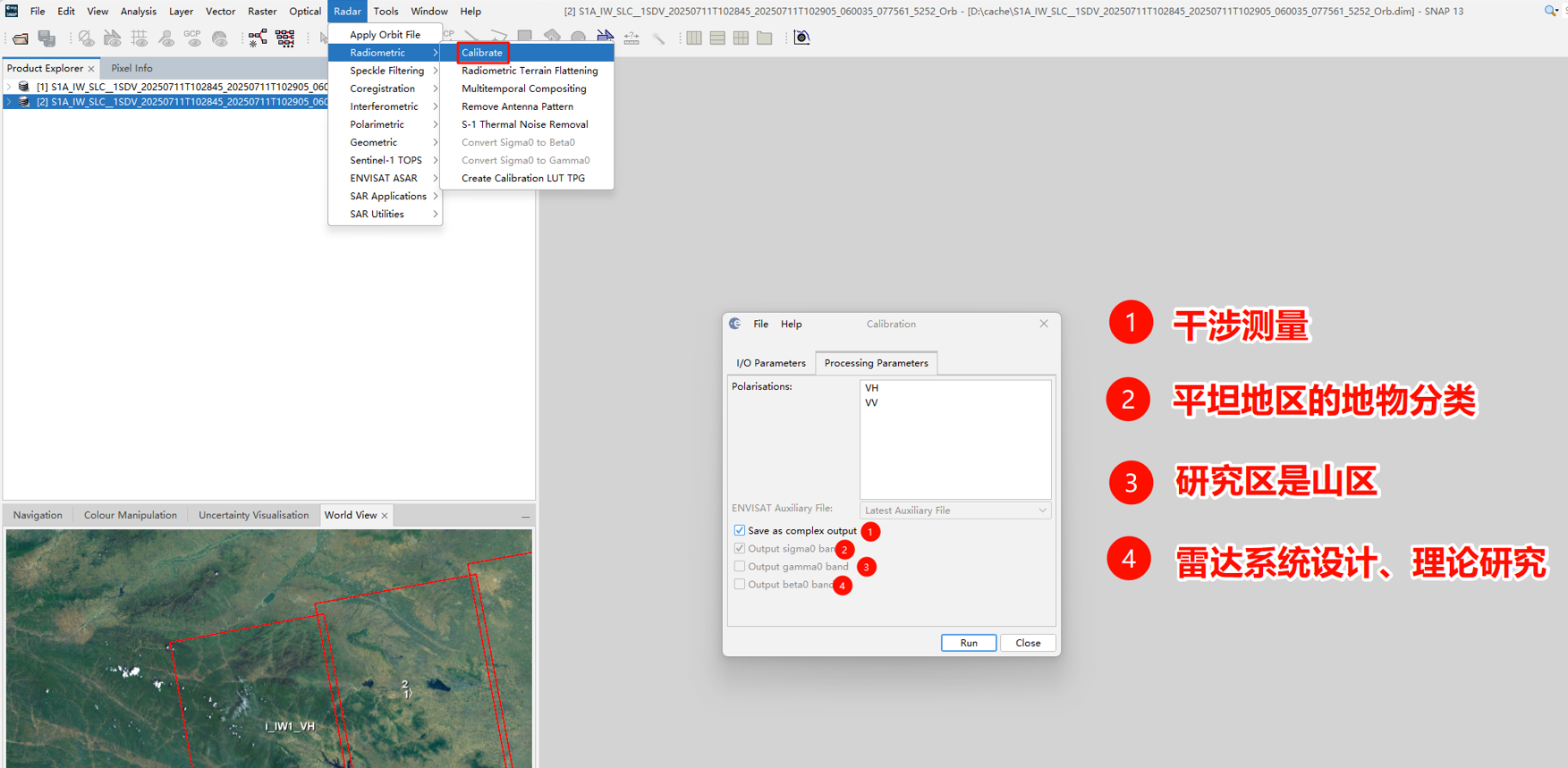

左上角Radar->Radiometric->Calibrate；

4. 合并条带

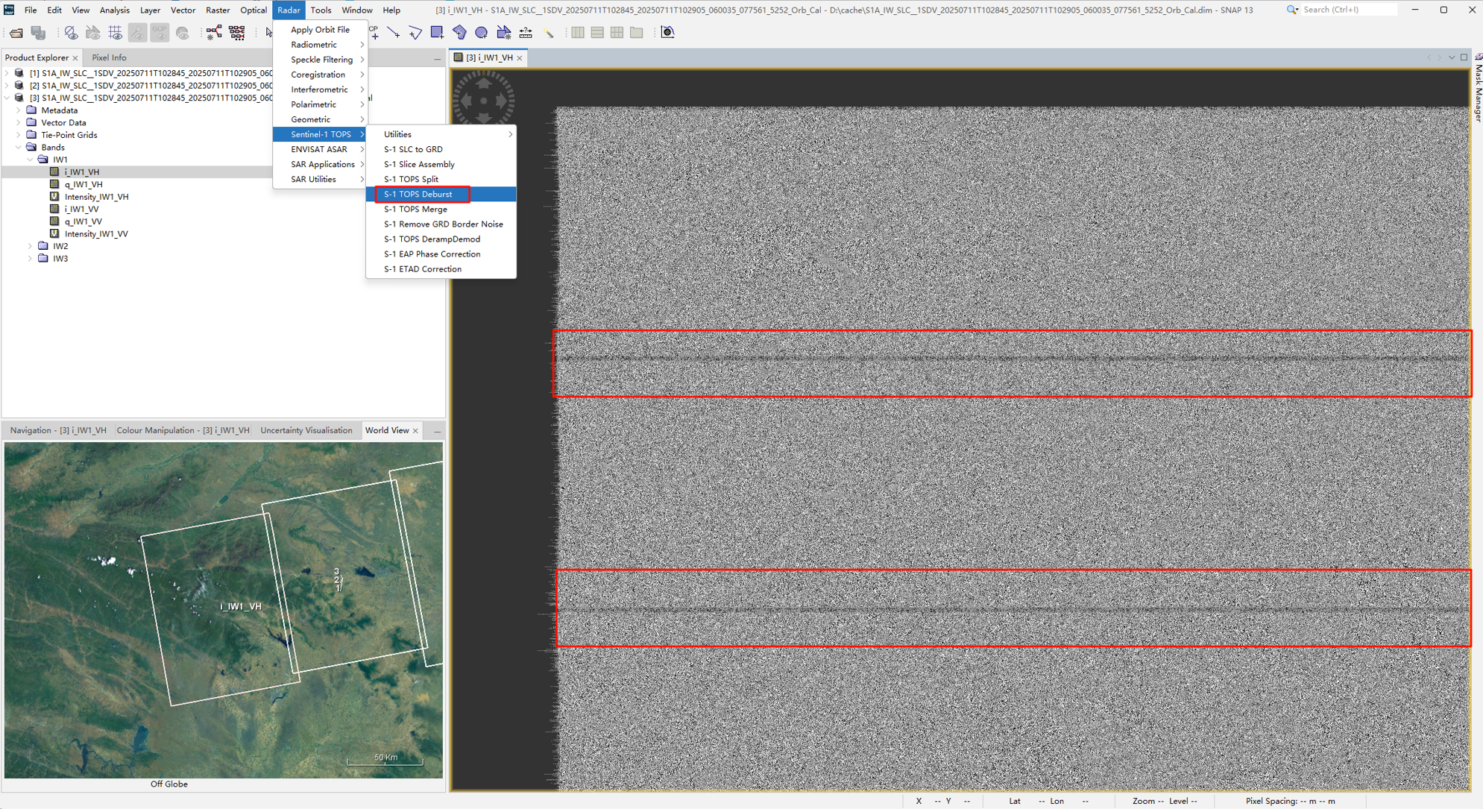

        一景IW影像由3个子条带组成，每个子条带又由一系列burst组成。每个burst是一小块独立的、经过完整处理的SLC影像，相同子带的burst之间会有细小的黑色暗带，对应的是连续发射脉冲信号的无信号部分。Deburst就是要将这些黑色暗带去掉，合并所有burst。

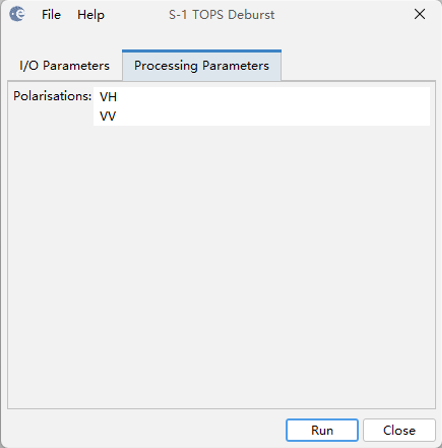

左上角Radar->Sentinel-1 TOPS->S-1 TOPS Deburst；

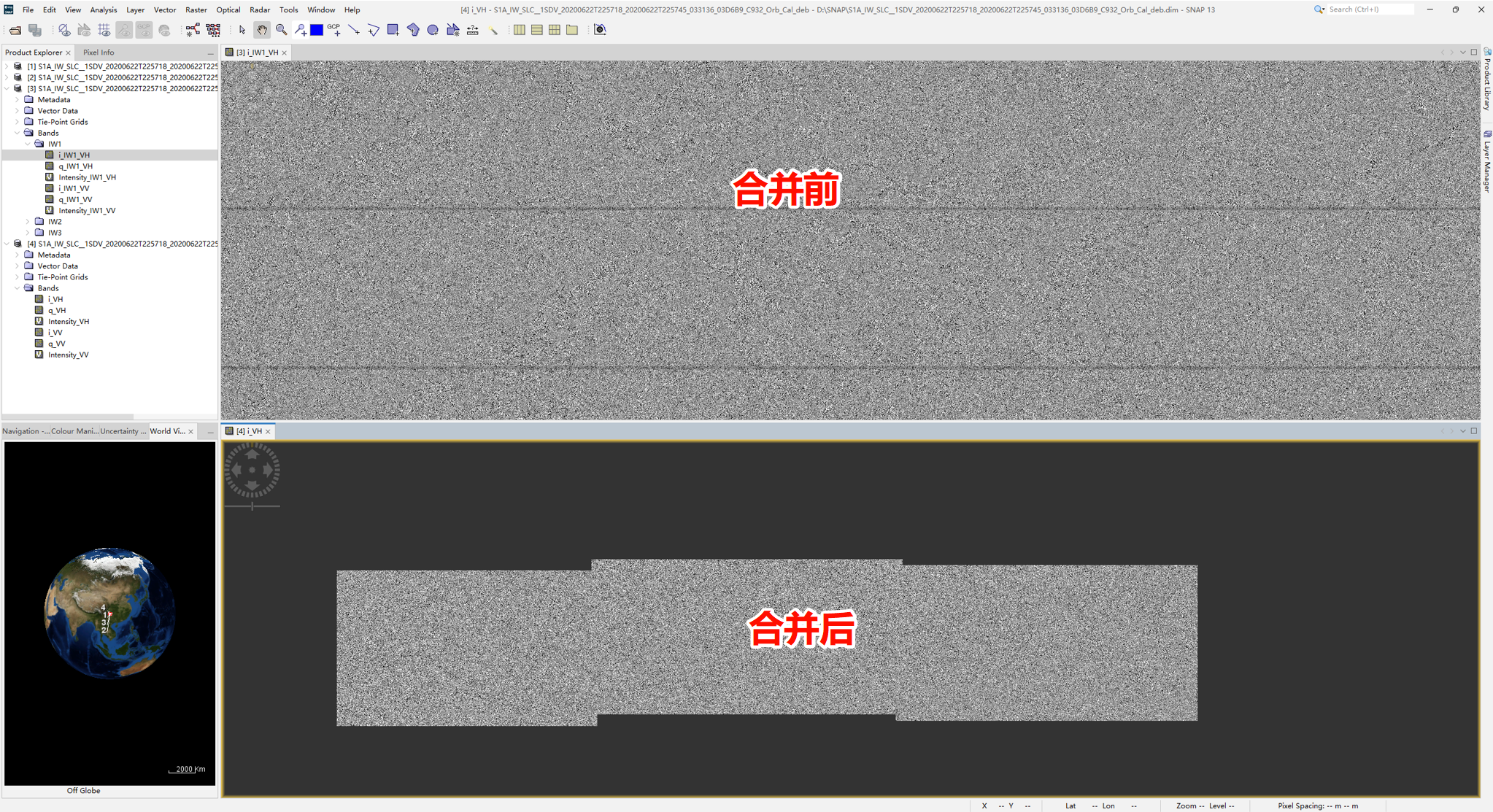

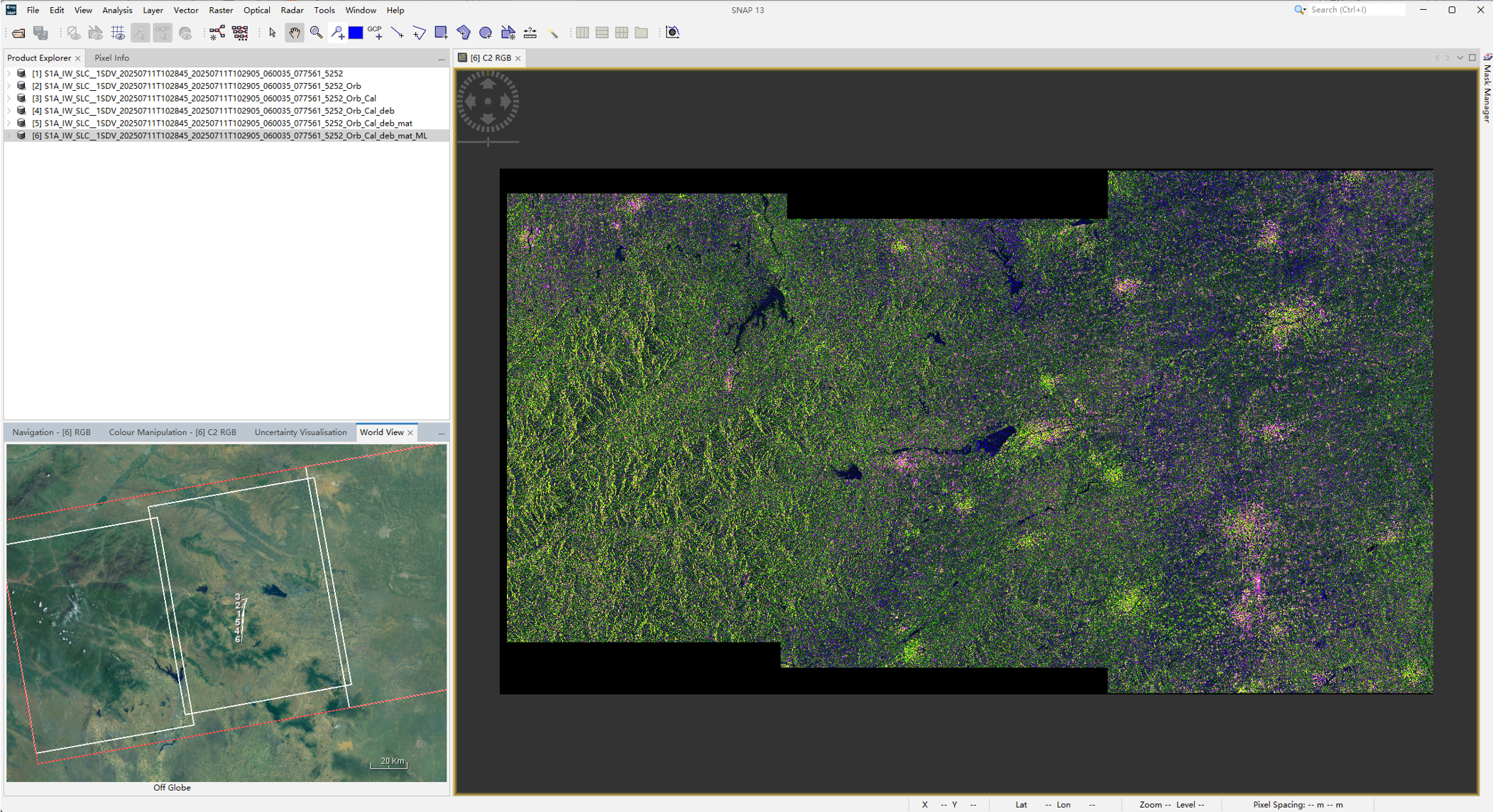

对比之前的文件可以发现，三个子带已被合并；

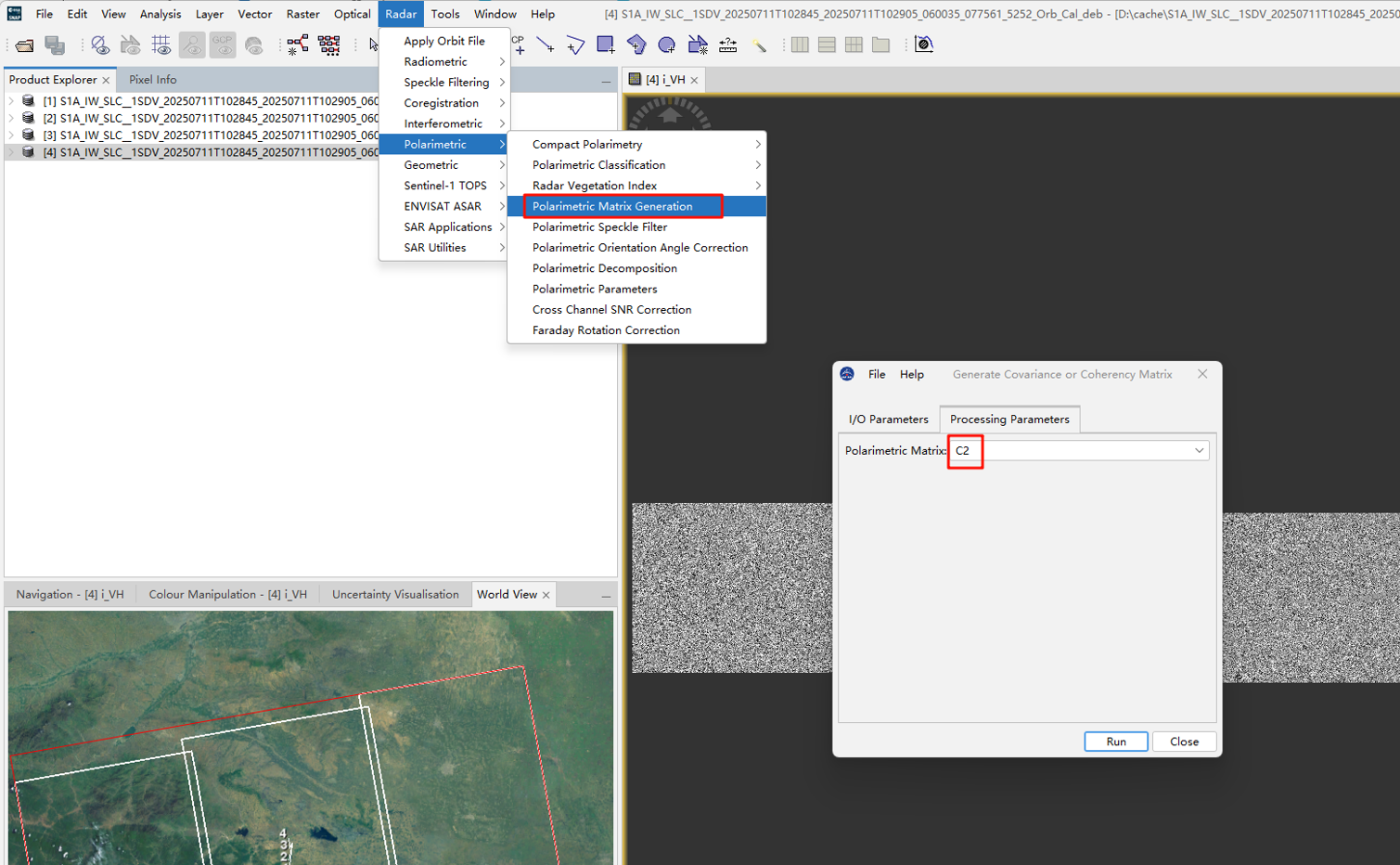

5. 极化矩阵生成（可选处理）

        由于Sentinel-1分发的是双极化SLC数据， 在极化SAR方面信息维度较低，实际业务中不开展双极化的极化矩阵生成，本节仅做展示。

6. 多视

        多视的作用：消除或减弱相干斑噪声，提高强度图的信噪比，并通过降采样处理大大减少了后续数据量；

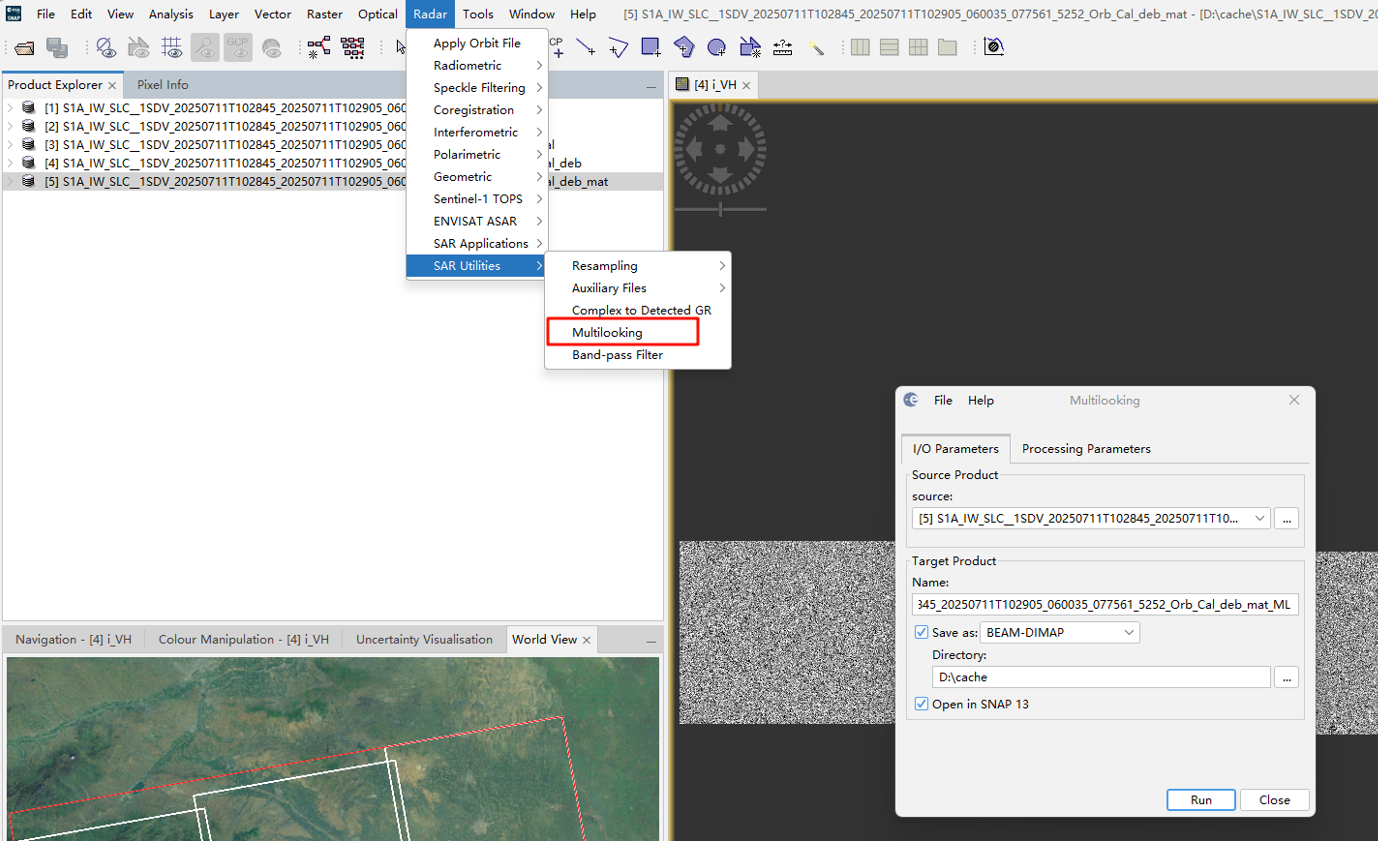

左上角Radar->SAR Utilities->Multilooking；

多视结果：

7. 地形校正

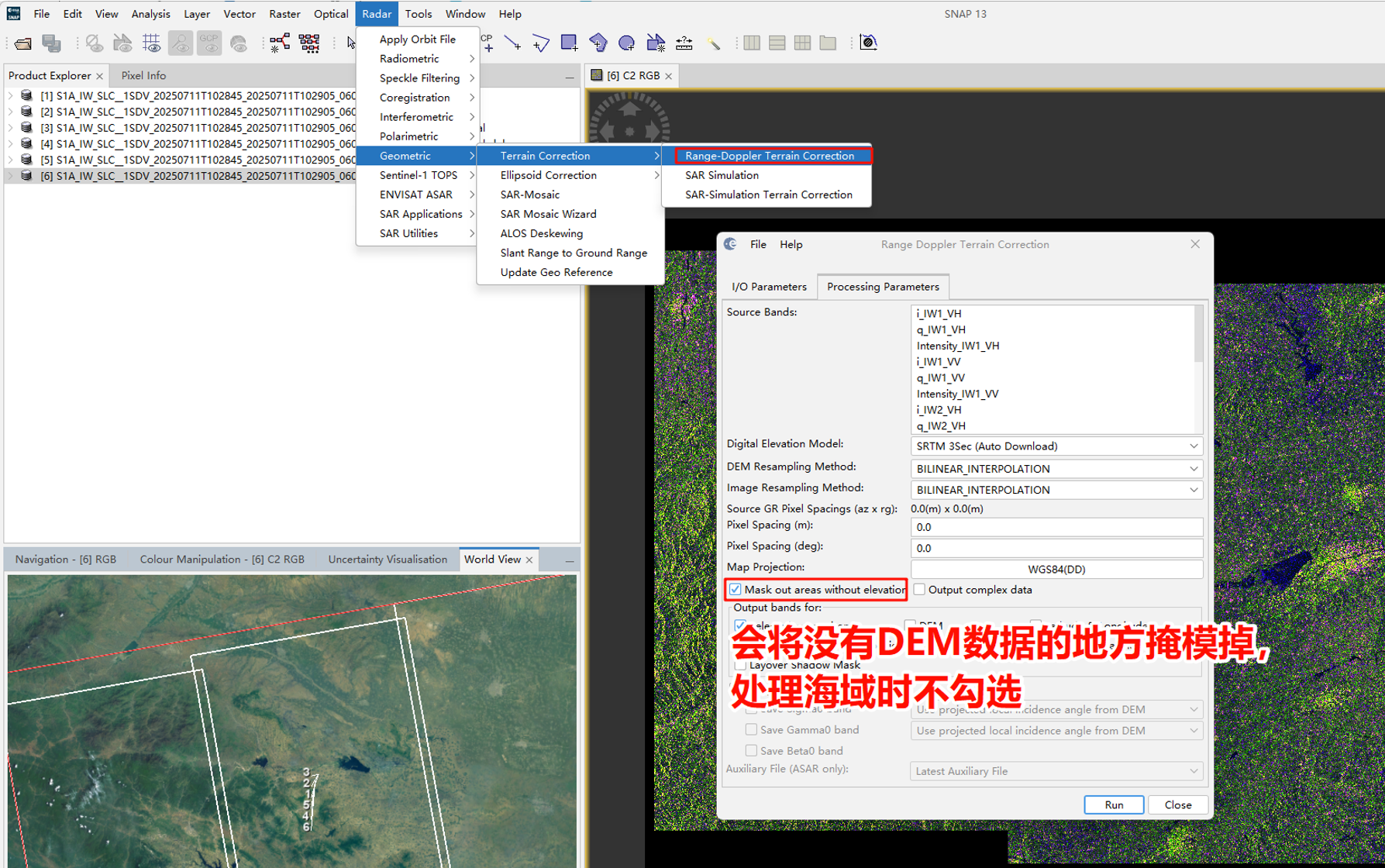

左上角Radar->Geometric->Terrain Correction->Range-Doppler Terrain Correction；

注：海面上应使用基于椭球体参数的地理编码

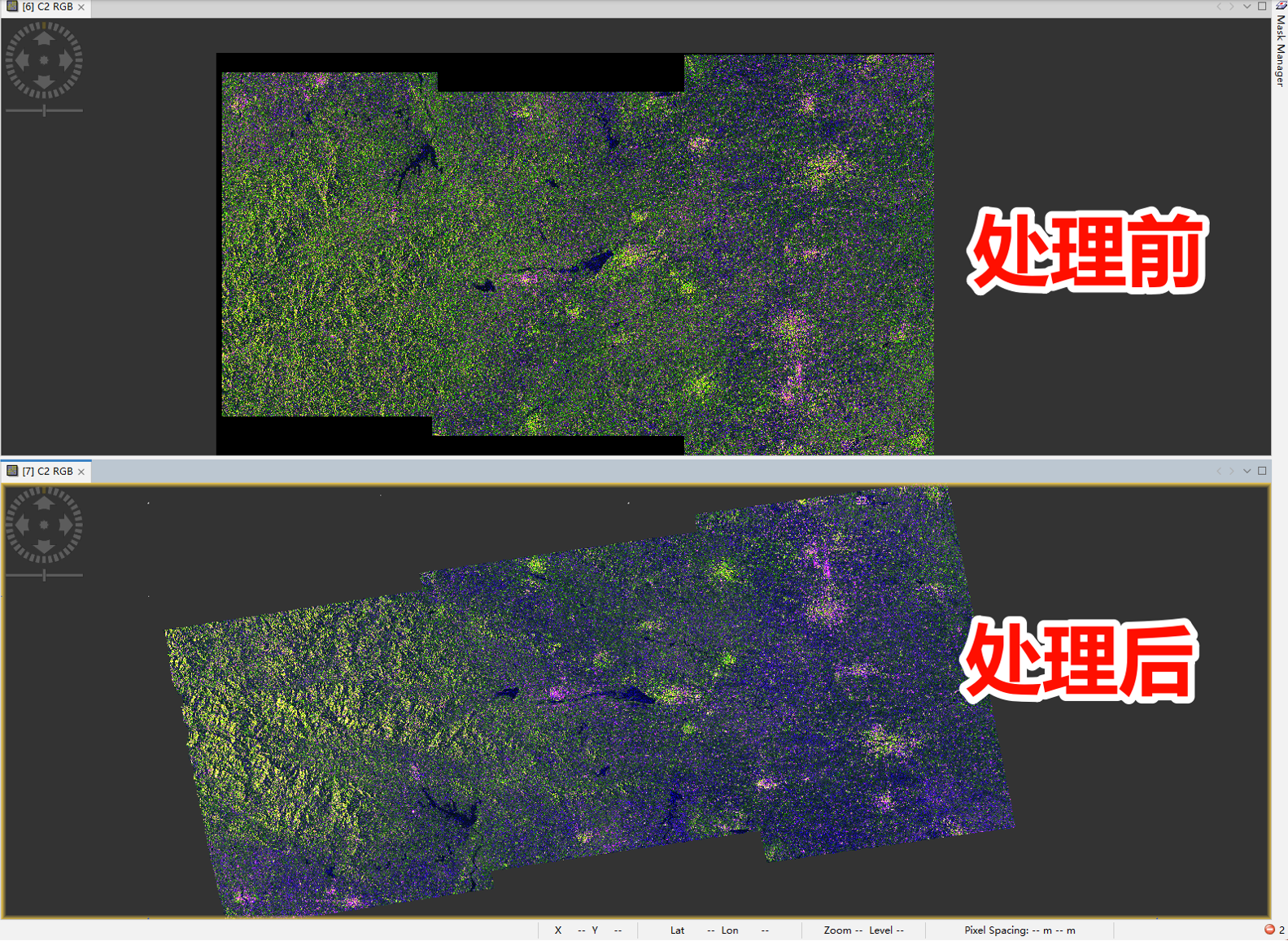

地形校正结果：

8. 数据导出

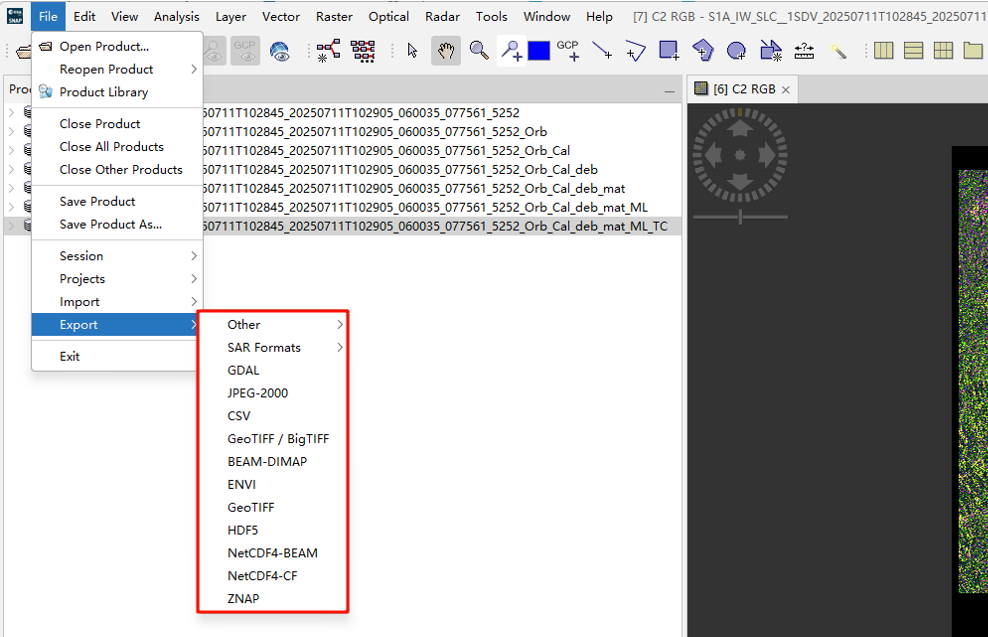

左上角file->export将处理好的数据导出为合适的格式；

三、SNAP自动化处理

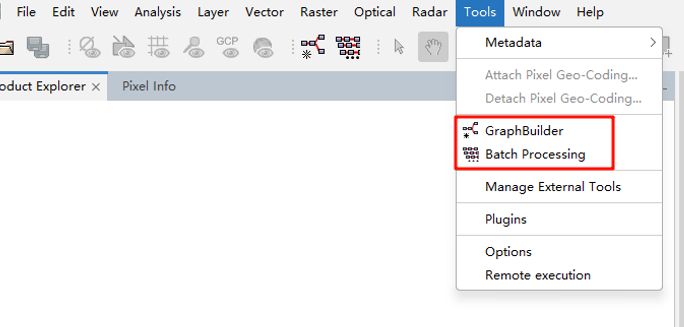

SNAP中的自动化处理工具有GraphBuilder（流程设计器）和Batch Processing（批量执行器）；

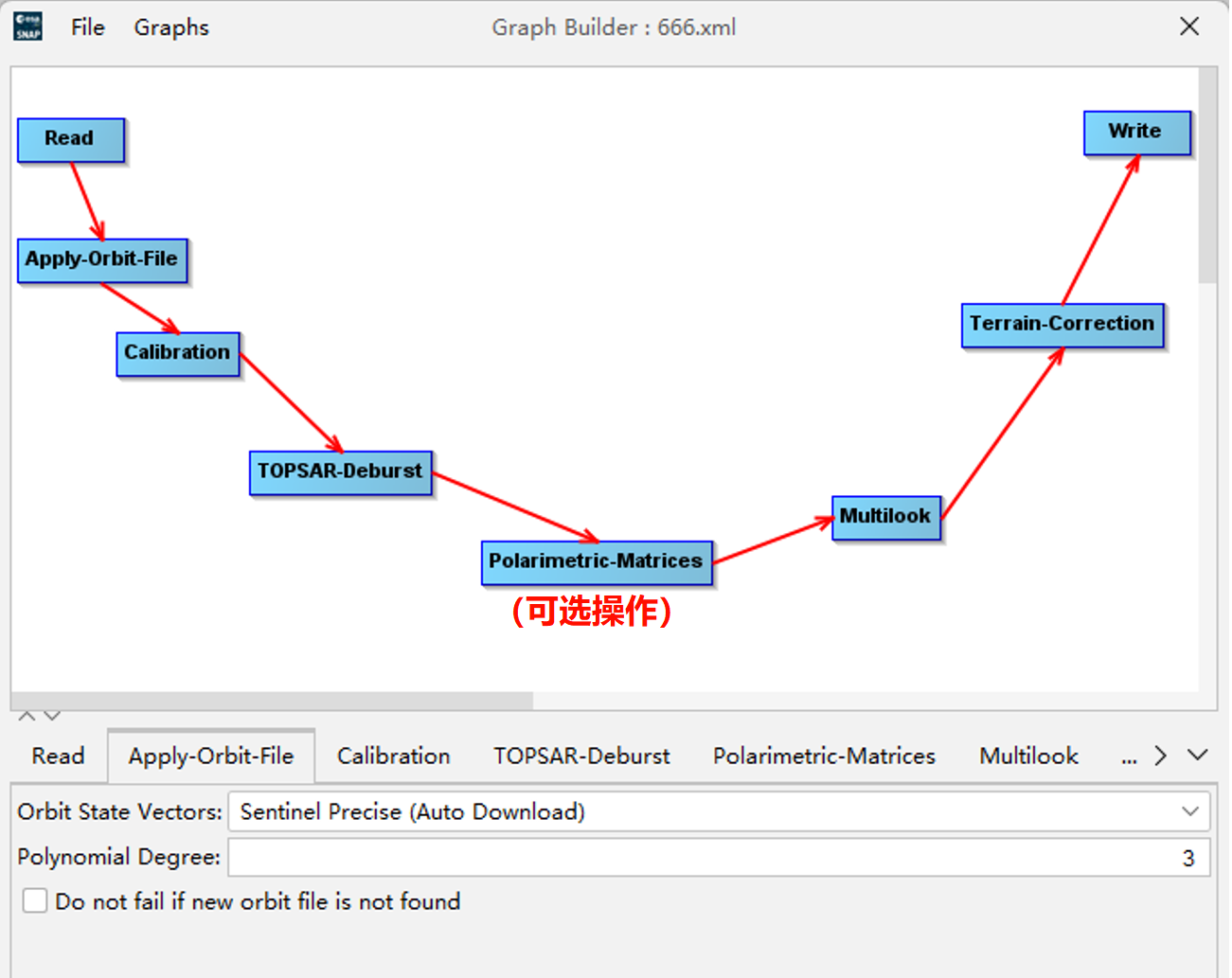

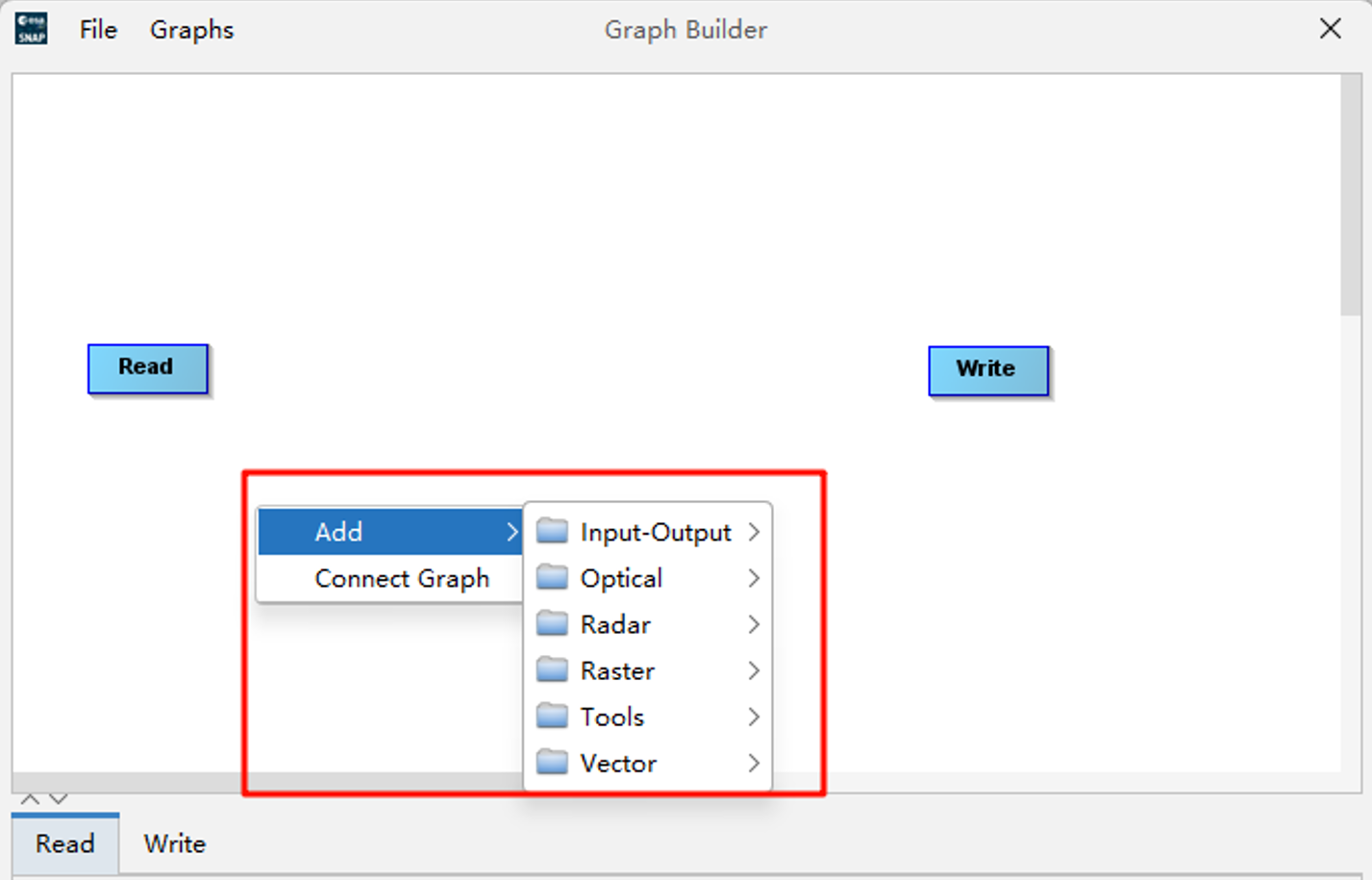

1. 打开GraphBuilder，在上方空白区域右键添加处理步骤；

2.添加完成后修改详细参数，将它们用线连接起来；

3.点击下方save保存流程文件，保存后格式如下图；

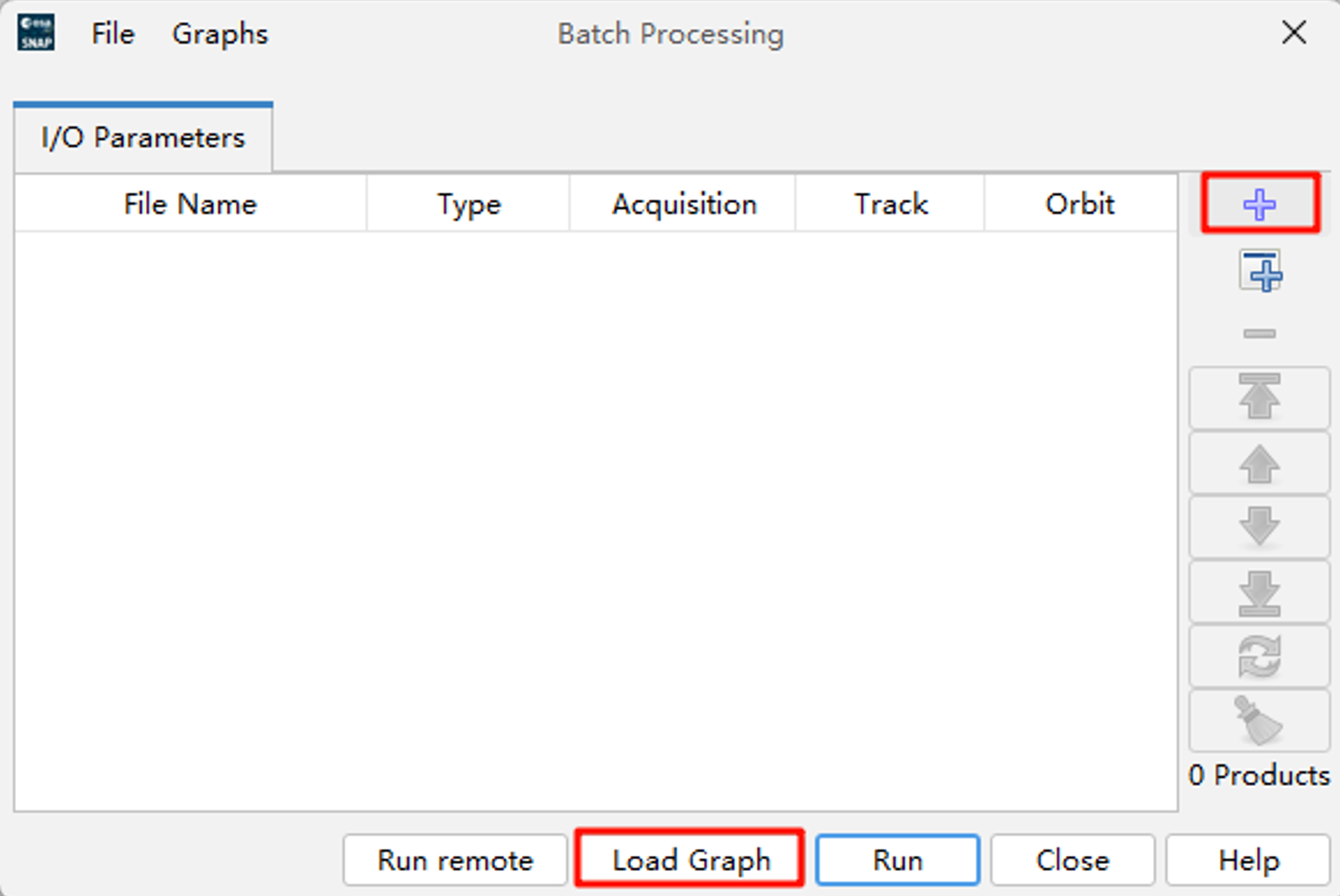

4.打开Batch Processing，点击右上角加号添加要处理的文件，下方load graph载入刚刚保存的流程文件，点击run开始运行；

5.等待出图，自动化处理完成。

---
