在 Arduino BLDC 控制编程中，setThrottle() 并非 Arduino 官方核心库的原生函数，它通常出现在特定的第三方库（如用于模拟舵机信号控制电调的库，或某些电机控制封装库）中，或者是开发者自定义的函数。其核心作用是通过输出 PWM 信号来控制电机的转速和方向。

⚙️ 主要特点
PWM 信号调制的核心封装
setThrottle() 函数本质上是对底层 PWM 信号生成逻辑的高级封装，简化了用户对脉冲宽度的直接操作。
参数映射： 该函数通常接收一个数值参数（如 throttle），并将其映射到特定的脉冲宽度范围。例如，在模拟舵机信号控制电子调速器（ESC）的场景下，参数 0 可能映射为 1000μs 的脉宽（全反向），参数 90 映射为 1500μs（停止/中立），参数 180 映射为 2000μs（全正向）。
方向与转速的统一控制： 通过一个函数接口同时实现了转速调节和方向切换，逻辑简洁。函数内部会根据输入值的大小，自动计算并设置相应的 PWM 占空比和频率（通常为 50Hz）。
基于电子调速器（ESC）的标准通信
这种控制方式是 Arduino 与 BLDC 电机之间进行“对话”的通用语言。
标准化接口： 大多数 BLDC 电子调速器（ESC）都设计为接收标准的 PWM 信号（周期约 20ms，脉宽 1000μs-2000μs）。setThrottle() 函数使得 Arduino 能够完美模拟遥控接收机的输出信号，从而通用地控制各类 ESC。
内部换相处理： 使用此方法时，Arduino 无需关心电机的换相逻辑（如六步换相或 FOC 算法），这些复杂的任务完全由 ESC 内部的微控制器处理。
开环控制与动态响应
开环特性： setThrottle() 本身是一种开环控制指令。它向 ESC 发送“希望”的转速指令，但不直接监测电机的实际转速是否达到目标。
动态性能： 电机的实际动态响应（加减速平滑度、线性度）很大程度上取决于 ESC 内部的控制算法和 PID 参数。高质量的 ESC 能够快速、平稳地响应 setThrottle() 指令的变化。

🏭 应用场景
该控制方法因其简单、通用和可靠，被广泛应用于各类模型和自动化设备中：
遥控模型（R/C Models）： 在遥控车、船、飞机中，Arduino 通过 setThrottle() 类函数根据遥控信号控制电机油门，实现前进、后退和速度调节。
智能小车与机器人： 作为双电机差速驱动底盘的底层控制指令，通过分别调用左右电机的 setThrottle() 函数，实现机器人的直线行驶、转弯和原地掉头。
自动化测试平台： 在需要模拟人工操作或进行电机性能测试的场景下，Arduino 可以编程生成精确的 throttle 指令序列，自动测试电机在不同油门下的电流、转速等参数。
互动装置： 在艺术装置或科教展品中，通过传感器（如超声波、红外）获取用户距离或动作信息，并将其映射为 throttle 值，实现电机转速随用户互动而变化的效果。

⚠️ 注意事项
使用 setThrottle() 控制 BLDC 电机时，需特别注意以下几个关键点：
库文件与硬件的兼容性
确认来源： 首先要明确 setThrottle() 所属的库文件（如 Servo.h 的变种或特定电机库）。不同库对该函数的参数定义（如取值范围是 0-180 还是 -100~100）可能不同。
引脚限制： 并非所有 Arduino 引脚都支持硬件 PWM。必须将信号线连接到标有 ~ 符号的 PWM 引脚，并在代码中正确配置。
信号范围与校准
范围限制： 必须使用 constrain() 等函数确保传入 setThrottle() 的参数在有效范围内（如 0-180），防止发送无效的脉宽信号导致 ESC 保护或电机失控。
行程校准： 不同品牌或型号的 ESC 对 PWM 信号的解析可能存在微小差异。在使用前，通常需要对 ESC 进行油门行程校准，以确保 setThrottle() 的最大值和最小值能被 ESC 正确识别。
电源管理与电气隔离
独立供电： BLDC 电机工作电流大，噪声严重。必须使用独立的电源为电机和 ESC 供电，并通过稳压模块（BEC）为 Arduino 供电，或使用隔离电源，防止电机反冲电压导致 Arduino 复位。
共地连接： 切记将 Arduino 与 ESC 的地线（GND）连接在一起，否则信号没有参考电平，无法正确传输。
安全操作规范
上电顺序： 在程序启动或系统上电时，应确保 setThrottle() 的初始值为停止值（如 90 或 1500μs），避免电机意外启动。
物理检查： 在首次运行代码前，务必先断开螺旋桨或负载，进行空载测试，确认电机旋转方向正确。若方向错误，可通过交换电机与 ESC 之间的三根相线中的任意两根来纠正。

1、基于标准 H 桥驱动板（L298N / TB6612）
场景：电机驱动板需要两个信号：PWM（速度）和 DIR（方向）。

// 定义引脚
const int pwmPin = 9;     // PWM 速度控制引脚
const int dirPin = 8;     // 方向控制引脚

// 电机对象类
class DCMotor {
  private:
    int _pwmPin;
    int _dirPin;

  public:
    DCMotor(int pwm, int dir) {
      _pwmPin = pwm;
      _dirPin = dir;
      pinMode(_pwmPin, OUTPUT);
      pinMode(_dirPin, OUTPUT);
    }

    // setThrottle 函数: 范围 -255 到 255
    void setThrottle(int throttle) {
      // 限制范围
      throttle = constrain(throttle, -255, 255);

      if (throttle > 0) {
        // 正转
        digitalWrite(_dirPin, LOW);
        analogWrite(_pwmPin, throttle);
      } else if (throttle < 0) {
        // 反转
        digitalWrite(_dirPin, HIGH);
        analogWrite(_pwmPin, abs(throttle));
      } else {
        // 停止
        analogWrite(_pwmPin, 0);
      }
    }
};

DCMotor motor(pwmPin, dirPin);

void setup() {
  Serial.begin(9600);
  Serial.println("H-Bridge Throttle Control Ready.");

  // 初始化停止
  motor.setThrottle(0);
  delay(1000);
}

void loop() {
  // 示例：加速正转
  for (int i=0; i<=255; i+=10) {
    motor.setThrottle(i);
    Serial.print("Throttle: "); Serial.println(i);
    delay(200);
  }

  // 停止
  motor.setThrottle(0);
  delay(1000);

  // 加速反转
  for (int i=0; i>=-255; i-=10) {
    motor.setThrottle(i);
    Serial.print("Throttle: "); Serial.println(i);
    delay(200);
  }

  delay(2000);
}

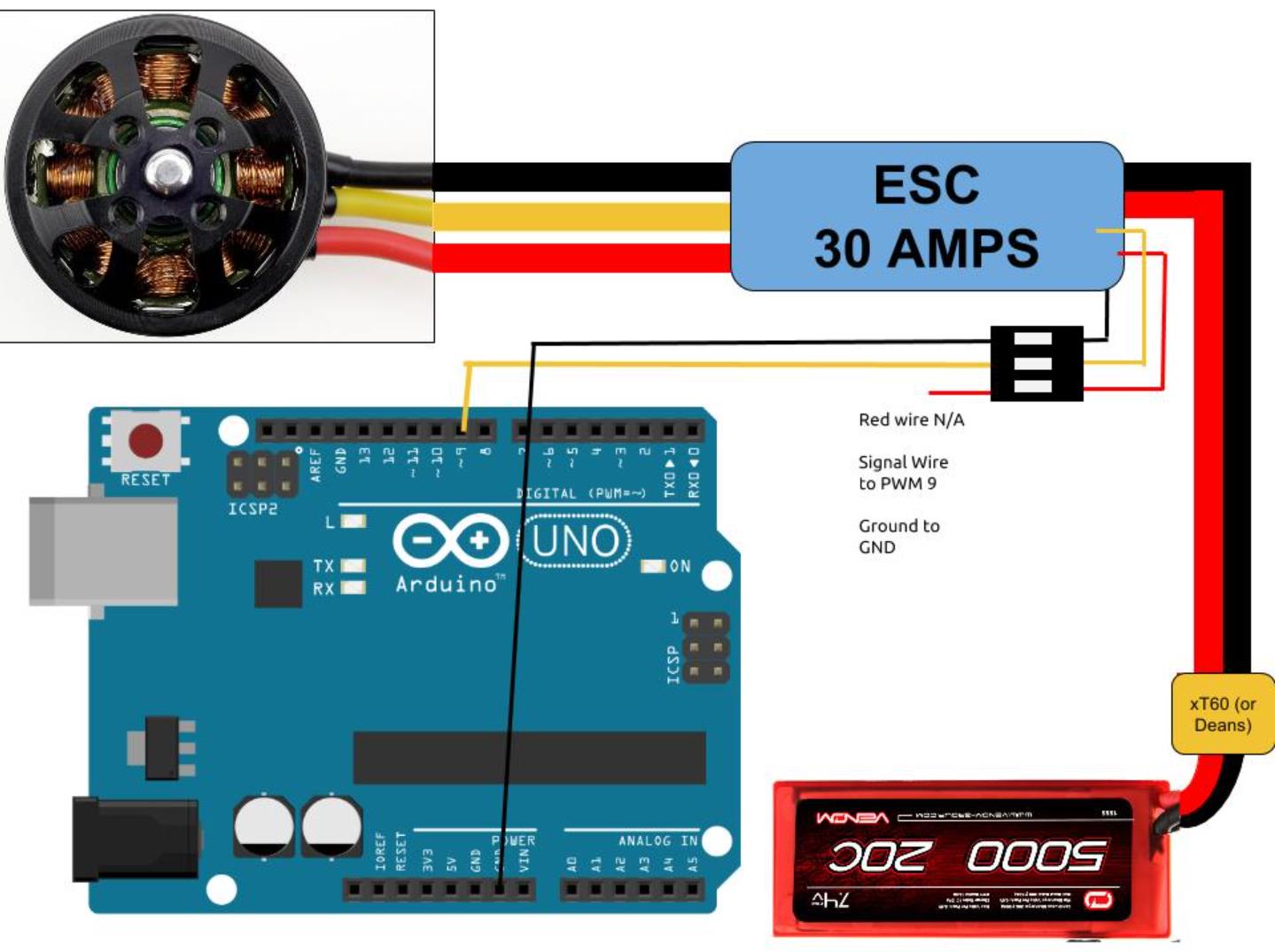

2、基于航模电调（ESC）控制
场景：电调（ESC）通常只接一根信号线，通过脉冲宽度（1000us-2000us）控制速度和方向。

#include <Servo.h> // 使用 Servo 库生成精确脉冲

Servo esc; // 创建 Servo 对象

// 电调参数
const int escPin = 9;
const int minPulse = 1000; // 反转最大
const int maxPulse = 2000; // 正转最大
const int stopPulse = 1500; // 停止

void setup() {
  Serial.begin(9600);
  esc.attach(escPin); // 连接电调信号线

  // 电调初始化：必须先发送停止信号
  esc.writeMicroseconds(stopPulse);
  delay(3000); // 等待电调自检完成
  Serial.println("ESC Initialized.");
}

// setThrottle 函数: 范围 -100 到 100 (百分比)
void setThrottle(int percent) {
  percent = constrain(percent, -100, 100);

  // 映射到脉冲宽度
  int pulseWidth;
  if (percent >= 0) {
    // 正转区域: 1500us -> 2000us
    pulseWidth = map(percent, 0, 100, stopPulse, maxPulse);
  } else {
    // 反转区域: 1000us -> 1500us
    pulseWidth = map(percent, -100, 0, minPulse, stopPulse);
  }

  esc.writeMicroseconds(pulseWidth);

  Serial.print("Throttle: "); Serial.print(percent);
  Serial.print("% | Pulse: "); Serial.println(pulseWidth);
}

void loop() {
  // 缓慢加速到 50%
  for (int i=0; i<=50; i+=5) {
    setThrottle(i);
    delay(500);
  }

  setThrottle(0);
  delay(2000);

  // 缓慢加速到 -30% (反转)
  for (int i=0; i>=-30; i-=5) {
    setThrottle(i);
    delay(500);
  }

  delay(3000);
}

3、带软启动和限流的增强版
场景：在基础控制上增加软启动（Ramp）和电流限制，保护电机和电源。

// 使用案例一的 H桥引脚定义
const int pwmPin = 9, dirPin = 8;

int currentThrottle = 0;  // 当前实际输出
int targetThrottle = 0;   // 目标设定值
const int rampStep = 5;   // 软启动步长
const int currentLimit = 200; // 电流限制 (PWM值)

void setup() {
  pinMode(pwmPin, OUTPUT);
  pinMode(dirPin, OUTPUT);
  Serial.begin(9600);
  analogWrite(pwmPin, 0);
}

// 增强版 setThrottle: 设置目标值，由 loop 负责平滑达到
void setThrottle(int throttle) {
  throttle = constrain(throttle, -255, 255);

  // 应用电流限制
  if (throttle > currentLimit) throttle = currentLimit;
  if (throttle < -currentLimit) throttle = -currentLimit;

  targetThrottle = throttle;
  Serial.print("Target Set to: "); Serial.println(targetThrottle);
}

void loop() {
  // 软启动逻辑：逐步逼近目标值
  if (currentThrottle != targetThrottle) {
    if (currentThrottle < targetThrottle) {
      currentThrottle += rampStep;
      if (currentThrottle > targetThrottle) currentThrottle = targetThrottle;
    } else {
      currentThrottle -= rampStep;
      if (currentThrottle < targetThrottle) currentThrottle = targetThrottle;
    }

    // 调用底层输出
    writeToMotor(currentThrottle);

    Serial.print("Ramping: "); Serial.println(currentThrottle);
  }

  delay(50); // 控制斜坡斜率
}

// 底层电机输出函数
void writeToMotor(int throttle) {
  if (throttle > 0) {
    digitalWrite(dirPin, LOW);
    analogWrite(pwmPin, throttle);
  } else if (throttle < 0) {
    digitalWrite(dirPin, HIGH);
    analogWrite(pwmPin, abs(throttle));
  } else {
    analogWrite(pwmPin, 0);
  }
}

// 测试代码
void testSequence() {
  static unsigned long lastChange = 0;
  static int testState = 0;

  if (millis() - lastChange > 3000) {
    lastChange = millis();

    switch(testState) {
      case 0: setThrottle(150); break; // 低速正转
      case 1: setThrottle(-200); break; // 中速反转
      case 2: setThrottle(0); break; // 停止
      case 3: setThrottle(255); break; // 试图全速，但会被限流在200
    }
    testState = (testState + 1) % 4;
  }
}

要点解读
硬件抽象层 (Hardware Abstraction Layer) 的价值
统一接口：无论底层是 H 桥、电调还是其他驱动芯片，上层代码（如 loop()）只需调用 setThrottle(100)或 setThrottle(-50)。
易于移植：如果更换驱动板（如从 L298N 换成 TB6612），只需修改 setThrottle()内部的实现，而不需要修改调用它的业务逻辑代码。
电调 (ESC) 的特殊初始化要求
安全协议：如案例二所示，大多数航模电调上电时必须先收到“中位信号”（通常 1500us），听到“嘀嘀”声确认后，才能接收油门信号。
信号标准：电调通常要求 50Hz 的 PWM 信号，而 Arduino 的 analogWrite()频率通常是 490Hz 或 980Hz。因此必须使用 Servo库​ 或手动 pulseIn()来生成正确的低频信号。
软启动 (Soft Start / Ramp) 的重要性
防止冲击：案例三展示了软启动。如果直接从 0 跳到 255，电机会产生巨大的浪涌电流（Inrush Current），可能导致电源电压跌落、Arduino 复位，或烧毁驱动芯片。
实现方式：使用状态变量（currentThrottle和 targetThrottle），在 loop()中逐步改变输出值，而不是瞬间跳变。
参数范围与映射
直观性：使用 -255 到 255​ 或 -100% 到 100%​ 比直接使用 PWM 数值（0-255）更符合直觉，且便于计算（如差速转向时，左轮=100，右轮=100）。
非线性补偿：在某些应用中，可以在 setThrottle()内部加入指数曲线映射，使低速控制更精细（例如，输入 10% 对应 PWM 5%，输入 20% 对应 PWM 15%）。
安全限制与保护
电流限制：案例三中的 currentLimit可以防止电机过载。
范围约束：始终使用 constrain()函数限制输入参数，防止越界（如用户输入 300，会被自动截断为 255）。
看门狗：在实际产品中，应加入软件看门狗。如果长时间未收到新指令，自动调用 setThrottle(0)进入安全停止状态。

4、基于SimpleFOC库的双向速度控制（带编码器反馈）

#include <SimpleFOC.h>

// 电机引脚定义
#define MOTOR_A 9
#define MOTOR_B 10
#define MOTOR_C 11
#define ENCODER_A 2  // 编码器A相（中断引脚）
#define ENCODER_B 3  // 编码器B相

BLDCMotor motor = BLDCMotor(7);  // 7极对数
BLDCDriver3PWM driver = BLDCDriver3PWM(MOTOR_A, MOTOR_B, MOTOR_C);
Encoder encoder = Encoder(ENCODER_A, ENCODER_B, 2048);  // 2048 CPR编码器

void setup() {
  Serial.begin(115200);
  motor.linkDriver(&driver);
  motor.linkSensor(&encoder);

  // 电机参数配置
  motor.voltage_sensor_align = 3;  // 对齐电压
  motor.controller = MotionControlType::velocity;  // 速度闭环控制
  motor.PID_velocity.P = 0.2;     // PID参数
  motor.PID_velocity.I = 10;
  motor.limit_voltage = 12.0;     // 电压限制

  driver.init();
  motor.init();
  motor.initFOC();

  Serial.println("Motor ready for throttle control.");
}

void loop() {
  // 模拟输入：电位器读取目标速度（-100%到100%）
  int potValue = analogRead(A0);
  float throttle = map(potValue, 0, 1023, -100, 100) / 100.0;  // 归一化到[-1,1]

  motor.move(throttle * motor.velocity_limit);  // 设置目标速度（带方向）
  Serial.print("Throttle: "); Serial.print(throttle * 100);
  Serial.print("% | Speed: "); Serial.println(motor.shaft_velocity);
  delay(50);
}

5、基于ESC（电子调速器）的遥控车差速转向

#include <Servo.h>

Servo escLeft;  // 左轮ESC
Servo escRight; // 右轮ESC

void setup() {
  escLeft.attach(9);  // 左轮PWM引脚
  escRight.attach(10); // 右轮PWM引脚
  Serial.begin(9600);

  // ESC初始化（需根据ESC协议调整）
  escLeft.writeMicroseconds(1000);  // 停止信号
  escRight.writeMicroseconds(1000);
  delay(2000);
}

void loop() {
  // 模拟输入：摇杆X轴控制转向，Y轴控制速度
  int joyX = analogRead(A0);  // 转向（-512到512）
  int joyY = analogRead(A1);  // 速度（0到1023）

  // 映射到ESC脉宽（1000-2000μs）
  int baseSpeed = map(joyY, 0, 1023, 1000, 2000);  // 基础速度
  int turnOffset = map(joyX, -512, 512, -200, 200); // 转向偏移

  // 差速计算（限制在ESC范围内）
  int leftSpeed = constrain(baseSpeed + turnOffset, 1000, 2000);
  int rightSpeed = constrain(baseSpeed - turnOffset, 1000, 2000);

  escLeft.writeMicroseconds(leftSpeed);
  escRight.writeMicroseconds(rightSpeed);

  Serial.print("Left: "); Serial.print(leftSpeed);
  Serial.print(" | Right: "); Serial.println(rightSpeed);
  delay(50);
}

6、无传感器六步换相的正反转控制（低成本方案）

// 电机引脚定义
#define PHASE_A 5
#define PHASE_B 6
#define PHASE_C 7

// 换相顺序表（正转和反转）
const int commutationTable[2][6][3] = {
  // 正转顺序
  {
    {1, 0, 0}, {1, 1, 0}, {0, 1, 0},
    {0, 1, 1}, {0, 0, 1}, {1, 0, 1}
  },
  // 反转顺序
  {
    {1, 0, 1}, {0, 0, 1}, {0, 1, 1},
    {0, 1, 0}, {1, 1, 0}, {1, 0, 0}
  }
};

int stepIndex = 0;
int direction = 0;  // 0:正转, 1:反转
float speed = 0.5;  // 占空比（0-1）

void setup() {
  pinMode(PHASE_A, OUTPUT);
  pinMode(PHASE_B, OUTPUT);
  pinMode(PHASE_C, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  // 模拟输入：电位器控制方向和速度
  int potValue = analogRead(A0);
  direction = (potValue < 512) ? 0 : 1;  // 中位切换方向
  speed = map(abs(potValue - 512), 0, 512, 0, 100) / 100.0;

  // 六步换相
  for (int i = 0; i < 3; i++) {
    digitalWrite(
      (i == 0) ? PHASE_A : (i == 1) ? PHASE_B : PHASE_C,
      commutationTable[direction][stepIndex][i]
    );
  }

  // 更新步进索引（循环）
  stepIndex = (stepIndex + 1) % 6;

  // PWM调速（通过延迟模拟占空比）
  unsigned long cycleTime = 10000;  // 10ms周期
  unsigned long onTime = cycleTime * speed;
  delayMicroseconds(onTime);
  digitalWrite(PHASE_A, LOW);
  digitalWrite(PHASE_B, LOW);
  digitalWrite(PHASE_C, LOW);
  delayMicroseconds(cycleTime - onTime);

  Serial.print("Dir: "); Serial.print(direction);
  Serial.print(" | Speed: "); Serial.println(speed * 100);
}

要点解读
控制接口选择
ESC协议：案例5使用PWM脉宽（1000-2000μs）控制ESC，兼容多数遥控设备，但需注意启动校准。
SimpleFOC库：案例4通过setThrottle()的抽象接口实现闭环控制，适合高精度场景，需编码器反馈。
六步换相：案例6直接操作GPIO，成本最低，但需手动处理换相时序和死区时间。
方向控制实现
正反转逻辑：通过反转换相顺序表（如案例6）或反向设置目标速度（如案例4的throttle * velocity_limit）。
差速转向：案例5中左右轮速度差实现转向，需独立控制两个ESC。
速度调节方法
PWM占空比：案例6通过延迟模拟占空比，适用于无硬件PWM的引脚。
闭环PID：案例4中PID_velocity参数调整响应速度和稳定性。
ESC脉宽映射：案例5将模拟输入线性映射到ESC的1000-2000μs范围。
硬件关键设计
电源隔离：案例4建议逻辑电路和电机电源隔离，防止干扰。
散热管理：高负载时需加散热片或风扇（尤其案例6的MOSFET驱动）。
信号滤波：案例5中摇杆输入需加RC滤波电路，避免抖动。
安全与容错机制
死区处理：案例5中摇杆中位附近设置死区（如±50），防止电机蠕动。
限幅保护：案例4中constrain()确保ESC输入不超限。
急停功能：建议通过外部中断或硬件开关强制拉低PWM信号（未在案例中体现，但至关重要）。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
