🔥 内容介绍

在当今机器人技术蓬勃发展的时代，机器人广泛应用于工业制造、物流配送、服务行业等众多领域。而机器人路径规划作为机器人自主导航的核心技术，直接关系到机器人执行任务的效率、能耗以及安全性。高效的路径规划能够使机器人快速、准确地到达目标位置，避免碰撞障碍物，从而提高整体工作效能。

遗传算法、Dijkstra 算法和蚂蚁优化算法是路径规划领域常用的算法。遗传算法以其模拟生物进化的独特思想，具有较强的全局搜索能力；Dijkstra 算法基于图论，在静态环境中能精确找到最短路径；蚂蚁优化算法模拟蚂蚁群体行为，对复杂环境有较好的适应性。本文旨在深入研究这三种算法在机器人路径规划中的应用，分析它们的性能特点，为实际应用中选择合适的算法提供理论依据，具有重要的理论和实践意义。

三种算法原理

1. 遗传算法遗传算法是一种模拟生物进化过程的随机搜索算法。

   • 选择：根据个体的适应度值，使用轮盘赌选择、锦标赛选择等方法，从当前种群中选择优良个体进入下一代。适应度值越高的个体，被选中的概率越大。

   • 交叉：以一定的交叉概率，对选择的两个个体（染色体）进行基因交换，生成新的个体。常见的交叉方式有单点交叉、多点交叉等。例如单点交叉，随机选择一个交叉点，将两个父代个体在交叉点后的基因片段互换。

   • 变异：按照变异概率，对个体的基因进行随机改变。变异操作有助于维持种群的多样性，防止算法陷入局部最优。例如，在二进制编码中，将某个位的值取反；在实数编码中，对某个坐标值进行微小扰动。

   • 编码方式：在机器人路径规划中，常用的编码方式有二进制编码和实数编码。二进制编码将路径表示为一串 0 和 1 的序列，每个位对应路径中的一个决策点（如是否经过某个栅格）。实数编码则直接使用实数表示路径中的坐标点，这种方式更直观，适用于连续空间的路径规划。

   • 遗传操作：

   • 适应度函数：设计适应度函数来评估路径的优劣。对于机器人路径规划，适应度函数通常考虑路径长度、避障情况等因素。例如，路径长度越短、避开障碍物越多的路径，适应度值越高。

2. Dijkstra 算法Dijkstra 算法是一种基于图论的最短路径搜索算法。

   • 图的构建：将机器人的工作环境转化为图结构，环境中的每个位置（如栅格地图中的每个栅格）作为图的节点，相邻节点之间的连接作为边。边的权重可以根据实际情况设置，如考虑障碍物、地形复杂度等因素，障碍物附近的边权重较大，无障碍区域的边权重较小。

   • 算法执行：从起点开始，将起点到其他各节点的距离初始化为无穷大，起点到自身的距离为 0。使用优先队列（如最小堆）存储节点，按照距离起点的距离从小到大依次取出节点进行扩展。对于取出的节点，更新其相邻节点到起点的距离。如果通过当前节点到达某个相邻节点的距离比之前记录的距离更小，则更新该相邻节点的距离，并记录其前驱节点。重复这个过程，直到终点被扩展，此时通过前驱节点回溯即可得到从起点到终点的最短路径。

3. 蚂蚁优化算法蚂蚁优化算法模拟蚂蚁在觅食过程中通过信息素进行通信和协作的行为。

   • 信息素初始化：在环境地图上，所有路径上的信息素初始化为一个较小的值。信息素代表路径的吸引力，蚂蚁在选择下一个节点时，会倾向于选择信息素浓度高的路径。

   • 蚂蚁行动：每只蚂蚁从起点出发，根据信息素浓度和启发式信息（如距离目标的远近）选择下一个节点。蚂蚁选择节点j的概率Pij由信息素浓度τij和启发式因子ηij决定，通常采用公式Pij=∑k∈allowediτikαηikβτijαηijβ，其中allowedi是蚂蚁i可以选择的下一个节点集合，α和β是控制信息素和启发式信息相对重要性的参数。

   • 信息素更新：蚂蚁完成一次路径搜索后，根据路径的优劣对路径上的信息素进行更新。通常采用全局更新和局部更新两种策略。全局更新在所有蚂蚁完成一次迭代后，对最优路径上的信息素进行增强，同时所有路径上的信息素按一定比例挥发。局部更新则在蚂蚁经过的路径上实时更新信息素，以加快算法的收敛速度。通过多只蚂蚁的不断迭代，信息素会逐渐集中在较优路径上，引导蚂蚁找到最优路径。

基于三种算法的路径规划实现

1. 遗传算法实现路径规划

   • 环境建模：选择栅格地图对机器人工作环境进行建模，将环境划分为一个个大小相等的栅格，每个栅格表示一个位置。标记出障碍物所在的栅格，以及起点和终点的位置。

   • 路径编码与初始化：采用二进制编码方式，将机器人的路径表示为染色体。例如，对于一个n×n的栅格地图，染色体长度可以设置为n2，每个位对应一个栅格，1 表示经过该栅格，0 表示不经过。随机生成一定数量的染色体，组成初始种群。

   • 适应度计算与遗传操作：根据适应度函数计算每个个体的适应度值，适应度函数考虑路径长度和避障情况。路径长度通过计算经过的栅格数量来衡量，避障情况通过判断路径是否经过障碍物栅格来确定。对种群进行选择、交叉和变异操作，生成下一代种群。重复这个过程，直到满足终止条件（如达到最大进化代数、适应度值不再提升等），此时种群中适应度值最高的个体对应的路径即为最优路径。

2. Dijkstra 算法实现路径规划

   • 环境图构建：将栅格地图转化为图结构，每个栅格作为一个节点，相邻栅格之间的连接作为边。如果两个栅格之间存在障碍物，则边的权重设置为一个较大的值（如无穷大），表示不可通行；无障碍的相邻栅格之间边的权重设置为 1。

   • 最短路径搜索：使用邻接矩阵存储图结构，利用 Dijkstra 算法从起点开始搜索最短路径。通过优先队列按照距离起点的距离从小到大取出节点进行扩展，更新相邻节点的距离和前驱节点。搜索完成后，通过前驱节点回溯得到从起点到终点的最短路径。

   • 路径后处理：由于 Dijkstra 算法得到的路径可能是折线形式，不够平滑，对路径进行后处理。可以采用一些平滑算法，如 B 样条曲线拟合，使路径更适合机器人的运动。

3. 蚂蚁优化算法实现路径规划

   • 信息素初始化与蚂蚁行动：在栅格地图上，对所有路径的信息素初始化为一个较小的常数τ0。每只蚂蚁从起点出发，根据信息素浓度和启发式信息（如距离目标栅格的曼哈顿距离的倒数）选择下一个栅格。蚂蚁在移动过程中，会根据选择概率公式选择下一个栅格，避免进入障碍物所在的栅格。

   • 信息素更新：蚂蚁完成一次路径搜索后，根据路径长度对路径上的信息素进行更新。对于全局更新，计算所有蚂蚁找到的路径长度，找出最短路径，对最短路径上的信息素增加一个与路径长度成反比的值，同时所有路径上的信息素按挥发系数ρ挥发，即τij=(1−ρ)τij+Δτij，其中Δτij是最短路径上信息素的增加量。对于局部更新，蚂蚁在经过的每个栅格上，实时对信息素进行更新，更新量相对较小。通过多只蚂蚁的多次迭代，信息素会逐渐集中在较优路径上，得到最优路径。

实验设计与实施

1. 实验环境搭建选择一个室内环境作为机器人的工作场景，创建一个50×50的二维栅格地图。在地图中随机放置一定数量的障碍物，设置起点和终点的位置。同时，考虑一个室外复杂地形场景，构建一个三维地形地图，将地形高度作为图节点的权重因素。

2. 实验步骤

   • 算法参数设置：对于遗传算法，设置种群规模为 100，交叉概率为 0.8，变异概率为 0.05，最大进化代数为 200。对于 Dijkstra 算法，使用优先队列实现为最小堆。对于蚂蚁优化算法，设置蚂蚁数量为 50，信息素挥发系数为 0.1，α=1，β=2。

   • 路径规划与数据记录：针对每种算法，在不同的实验场景下多次运行算法进行路径规划。每次运行记录路径长度、规划时间、是否成功避障等数据。在室内环境场景下运行 10 次，在室外复杂地形场景下运行 5 次，确保实验结果的可靠性。

3. 评估指标

   • 路径长度：衡量路径规划的优化程度，路径长度越短，说明算法找到的路径越优。

   • 规划时间：反映算法的计算效率，规划时间越短，算法在实际应用中的实时性越好。

   • 是否成功避障：判断算法是否能有效避开障碍物，成功到达目标位置，这是路径规划的基本要求。

   • 对环境变化的适应性：在实验过程中，动态改变障碍物的位置，观察算法重新规划路径的能力，评估算法对环境变化的适应程度。

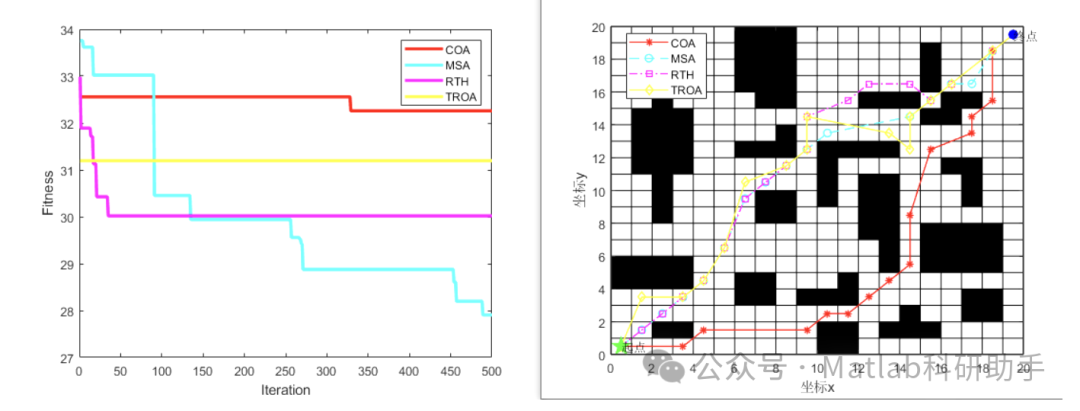

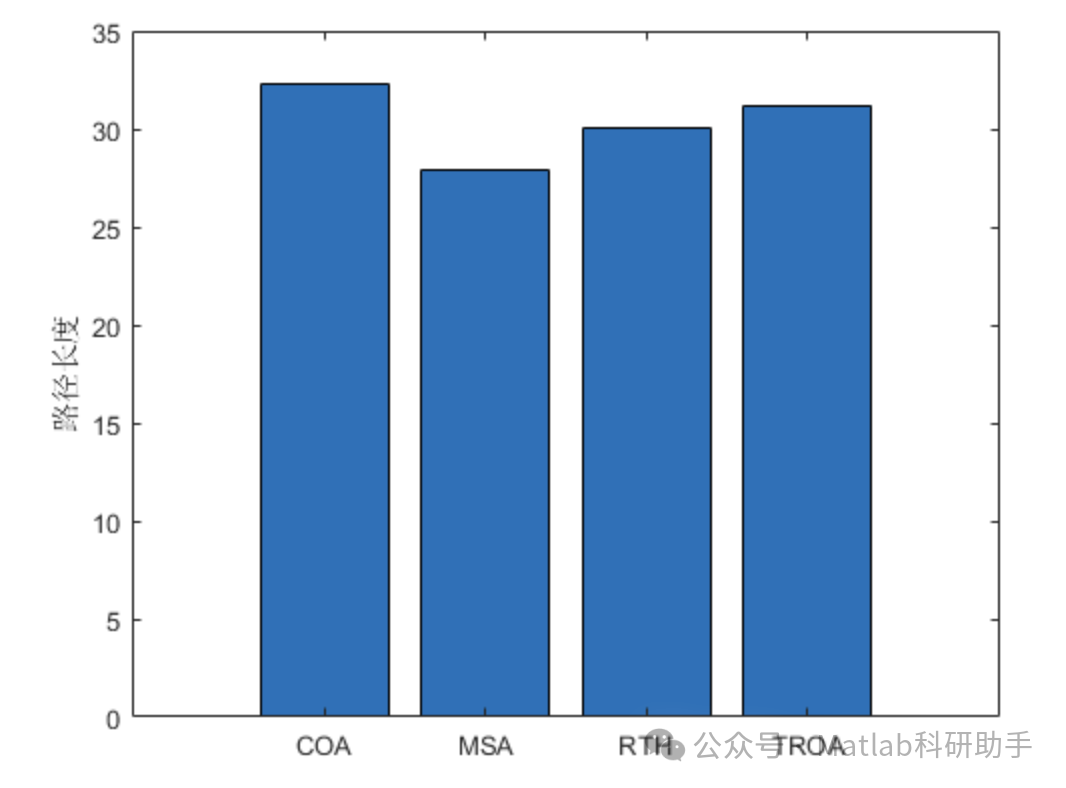

⛳️ 运行结果
