VisionPro 与 VisionMaster 对比（上）：软件定位、开发环境与核心视觉工具对照
VisionPro 与 VisionMaster 对比（上）：软件定位、开发环境与核心视觉工具对照
做机器视觉，绕不开两大平台：康耐视的 VisionPro 和海康机器人的 VisionMaster。一个是国际老牌、工业视觉的"标杆"，一个是国产领跑、近年项目里越用越多。它们到底什么关系、是不是非此即彼？同一个检测需求，在两个软件里分别用什么工具、概念怎么对应？这个系列分上下两篇，用"对照学习"的方式讲清楚：上篇讲软件定位、通用流程、开发环境、核心概念映射和视觉工具对照；下篇讲通信、C# 二次开发、深度学习、授权成本和最终选型。本文基于本机实际安装的 VisionPro 9.0 与 VisionMaster 4.0.0 编写，适合正在做选型、或会用一个想快速上手另一个的工程师，也适合初学者建立整体认知。
一、两个软件分别是什么、什么定位
| 维度 | VisionPro（康耐视） | VisionMaster（海康机器人） |
|---|---|---|
| 厂商 | 美国 Cognex（康耐视），工业视觉龙头 | 中国海康机器人（Hikrobot），国产视觉龙头 |
| 本质 | 基于 PC 的视觉算法软件 + 二次开发平台 | 机器视觉算法开发平台（图形化 + SDK） |
| 主界面 | QuickBuild（英文配置式开发环境） | 中文流程编排界面（拖拽模块、连线） |
| 工程文件 | .vpp（工具块/工程序列化文件） | .sol（方案文件） |
| 整体定位 | 高端商业软件，稳定、精度高、生态成熟 | 国产平台，算子丰富、上手快、交付快、成本低 |
| 二次开发 | .NET（C# / VB.NET）、C++ | .NET（C#）、C / C++、QT |
| 授权 | 商业加密狗，按功能模块/工具收费 | 平台基础免费，部分高级（如部分深度学习）需授权 |
简单说，两者都属于**“图形化算法平台 + 可二次开发”**的同一路线——不需要你从零写图像处理算法，而是拖拽配置好工具链，再用代码把它集成进自己的设备软件。差异主要在交互习惯、生态、授权成本和部分高级算法的能力边界。
本文基于本机版本：VisionPro 9.0（QuickBuild）、VisionMaster 4.0.0。不同版本的界面和模块名可能略有差异，但核心概念一致。

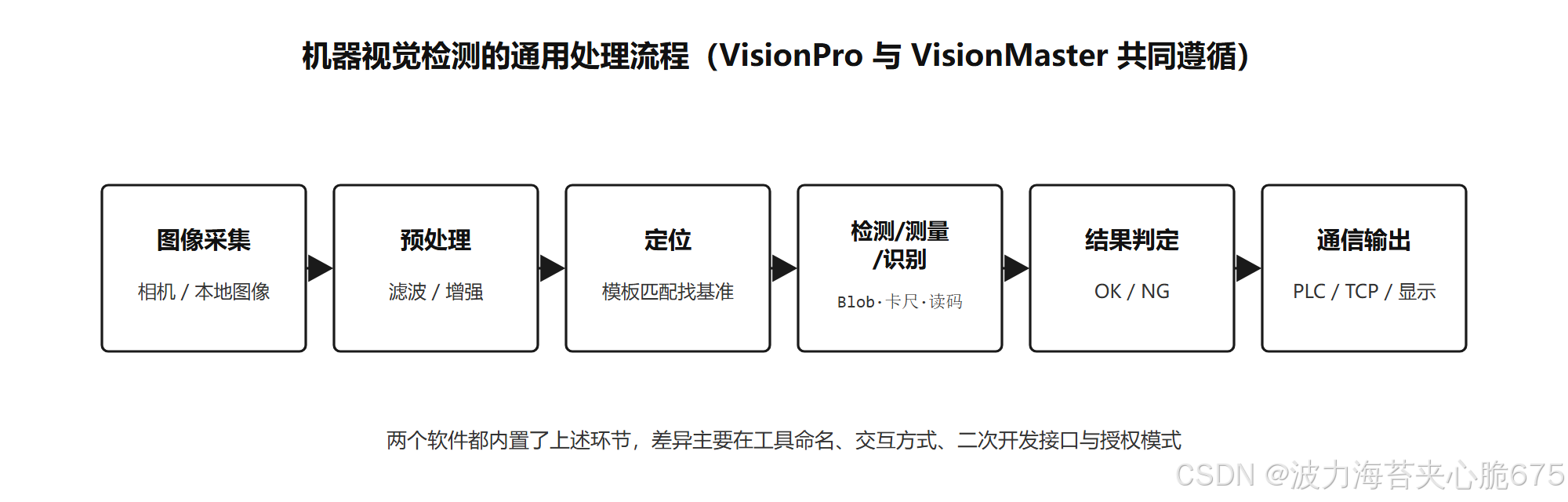

二、它们做的事其实是同一条流水线
不管用哪个软件，一个视觉检测任务的处理链路几乎一模一样：先拿到图像，再做预处理，用模板匹配定位到目标，然后做检测/测量/识别，给出 OK/NG，最后把结果发给上位机或 PLC。
理解这条主线非常关键：工具是"零件"，流程是"装配图"。两个软件都内置了上述环节，区别只在于：
- 这些环节在软件里叫什么名字（命名）；
- 你用什么方式把它们组织起来（QuickBuild 配置树 vs VM 流程图）；
- 用什么接口把结果取出来（二次开发 API）；
- 用什么授权、花多少钱（商业模式）。
下面就从"开发环境和组织方式"开始对照。
三、开发环境与工程组织对比
3.1 VisionPro：QuickBuild 配置式环境
VisionPro 用 QuickBuild 组织工程，典型结构是一个或多个 Job（作业），每个 Job 里包含：
- Acquisition（图像采集）：配置相机或图像源，拿到图像；
- 视觉工具（Tools）：如 PMAlign、Blob、Caliper、ID 等，逐个添加、连线配置；
- CogToolBlock（工具块）/ CogToolGroup（工具组）：把一组工具和输入输出封装起来，便于复用和二次开发；
- Terminals（终端）：工具块对外暴露的输入/输出参数，二次开发时通过终端读写。
工程保存为 .vpp 文件，二次开发时可以直接反序列化加载。

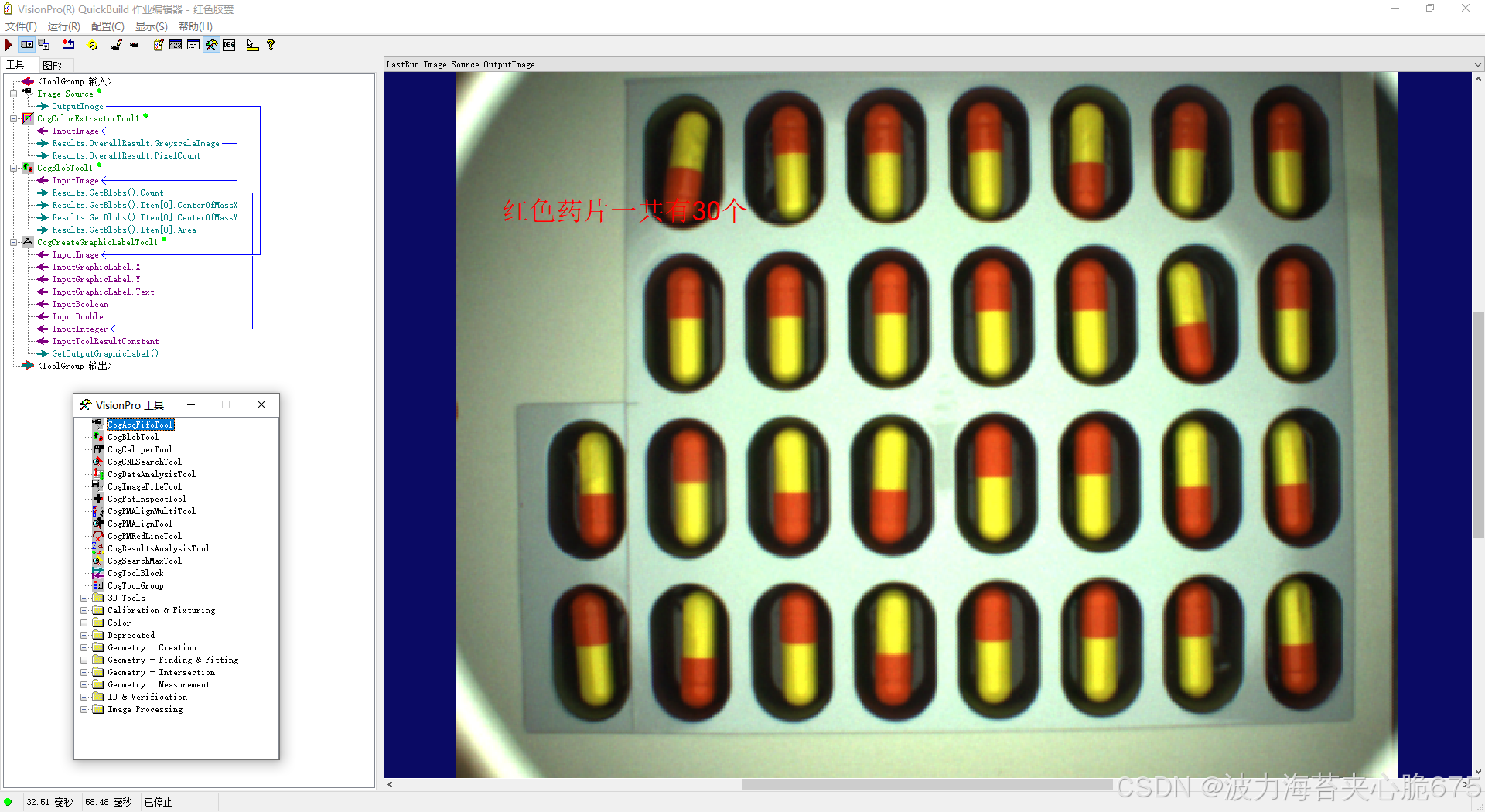

【插图 1：VisionPro QuickBuild 主界面】
3.2 VisionMaster：中文流程图式环境
VisionMaster 采用流程图（Flow）式开发，你从左侧模块库把算子拖到画布上，按数据流向连线：
- 方案（Solution）：最顶层，对应一个完整工程，保存为
.sol； - 流程（Process）：方案里可以有一条或多条流程（VM 里默认"流程1"）；
- 模块 / 模块组：拖进流程里的每个方块就是一个模块（如圆查找、形状匹配、收发数据），模块可分组；
- 图像源：支持本地图像、相机、SDK 三种取图方式；
- 每个模块都有输入/输出端子，连线即传递数据。

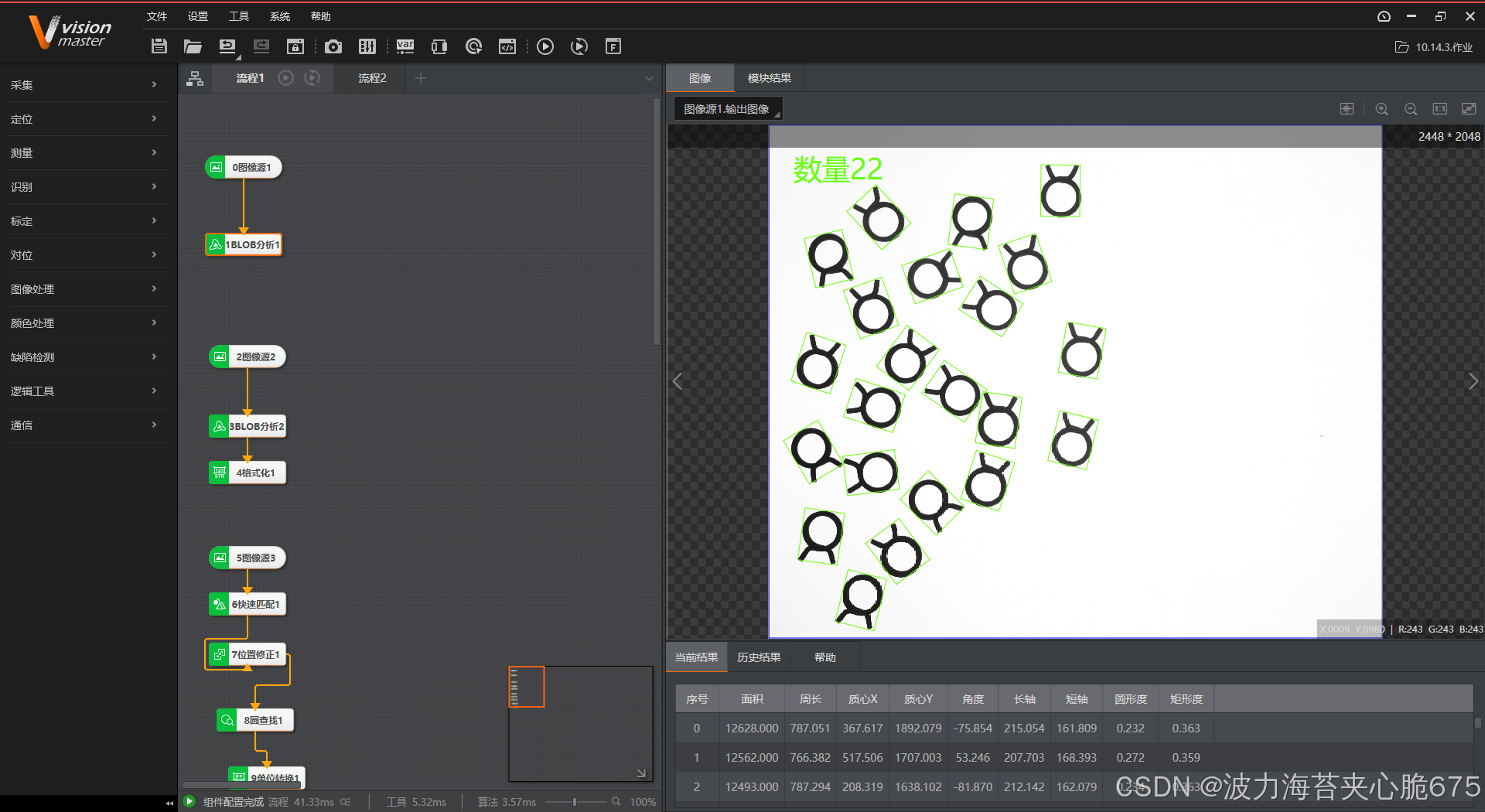

【插图 2：VisionMaster 主界面】
3.3 直观感受差异
| 对比项 | VisionPro（QuickBuild） | VisionMaster（流程编排） |
|---|---|---|
| 交互方式 | 配置树 + 工具属性页 | 拖拽模块 + 连线，所见即所得 |
| 语言 | 英文为主 | 中文（也有英文语言包） |
| 上手门槛 | 概念较多、英文术语多，门槛相对高 | 中文、模块分类清晰，新手更容易上手 |
| 调试体验 | 每个工具独立配置与运行、结果显示专业 | 整条流程一键运行，过程和结果直观 |
| 适合人群 | 有经验的视觉工程师、高端定制项目 | 快速交付、初学者、常规项目 |

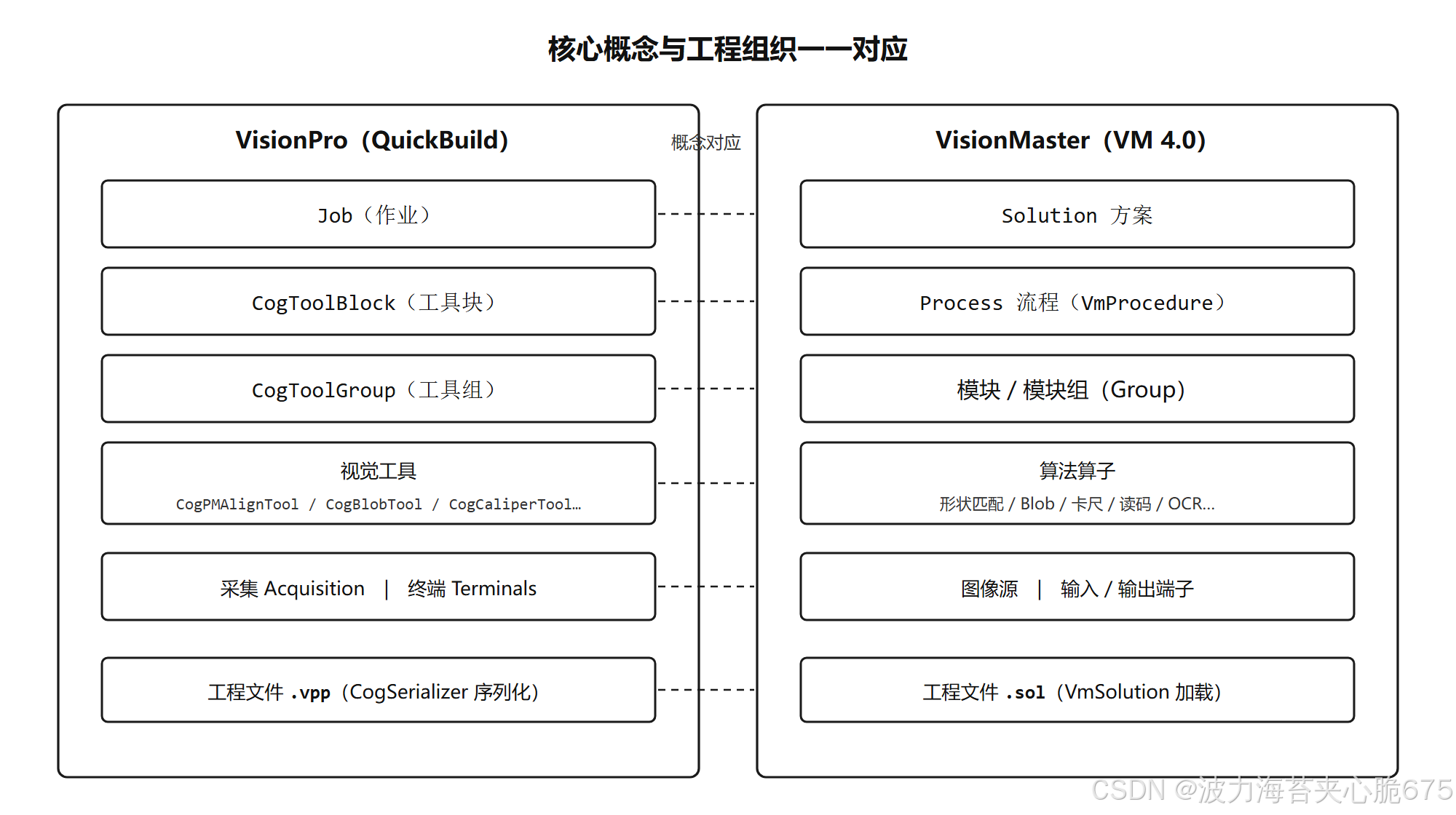

四、核心概念一一对应（重点）
会用一个软件再学另一个，最快的方法是把"概念"对应起来。它们在工程组织上几乎是同构的：
| VisionPro（QuickBuild） | VisionMaster（VM 4.0） | 作用 |
|---|---|---|
| Job（作业） | Solution（方案） | 一个完整视觉工程 |
| CogToolBlock（工具块） | Process（流程，VmProcedure） | 一条完整的处理流程 |
| CogToolGroup（工具组） | 模块 / 模块组（Group） | 对若干步骤分组、封装 |
| 视觉工具（CogPMAlignTool 等） | 算法算子（形状匹配、Blob 等） | 单个视觉处理功能 |
| Acquisition（采集） | 图像源模块 | 获取图像（相机/本地图/SDK） |
| Terminals（终端） | 输入 / 输出端子 | 模块间、对外暴露的参数 |
.vpp（CogSerializer） | .sol（VmSolution） | 工程文件，二次开发时加载 |
记住这张对应表，你从一个软件切到另一个软件时，就不会被"叫法不同"绕晕，本质都是"一个工程 → 若干流程 → 若干工具/算子 → 端子传数据"。
五、核心视觉工具对照（重点）
下面是最常用的视觉功能在两个软件里的工具对照。VisionPro 工具名来自本机 Cognex.VisionPro.* 程序集，VM 模块名为中文界面名称。
| 功能 | VisionPro 工具（典型类名） | VisionMaster 模块 | 说明 |
|---|---|---|---|
| 模板匹配定位 | CogPMAlignTool（PatMax）、CogCNLSearchTool、CogSearchMaxTool | 形状匹配、特征匹配、模板匹配 | 找到目标位置和角度，是最核心的工具 |
| 斑点检测 | CogBlobTool | Blob 分析 | 提取连通区域，统计面积、个数、有无 |
| 边缘/卡尺测量 | CogCaliperTool、CogMultiLineFinderTool | 卡尺、找线、找圆、找顶点 | 测量距离、宽度、直径、位置 |
| 尺寸测量 | Cognex.VisionPro.Dimensioning | 间距、角度、距离、几何拟合 | 点线圆尺寸计算 |
| 一维码识别 | CogIDTool（Cognex.VisionPro.ID） | 一维码识别 | 条码（Code128、EAN 等） |
| 二维码识别 | CogTwoDSymbolTool、Barcode | 二维码识别（DataMatrix、QR 等） | 二维码读码 |
| 字符识别 OCR | CogOCRMaxTool | 字符识别、深度学习 OCR（字符训练） | 识别刻字、印刷字符 |
| 字符验证 OCV | CogOCVMaxTool | 字符校验 | 校验字符是否正确/有无 |
| 颜色处理 | CogColorMatchTool、CogColorExtractorTool、CogColorSegmenterTool | 颜色识别、颜色提取、颜色测量 | 颜色判定、分类、提取 |
| 标定 / 坐标转换 | CogCalibFix（CogCalibNPointToNPointTool 等） | 标定板标定、九点标定、图像标定、坐标转换、单点/多点对齐 | 像素坐标↔物理/机械手坐标 |
| 定位后坐标变换 | CogFixtureTool（Fixture） | 位置修正、坐标转换 | 以定位结果为基准对齐后续 ROI |
| 图像处理 | CogImageProcessingTool（滤波、形态学等） | 图像处理（滤波、增强、灰度变换、形态学） | 预处理、增强、形态学操作 |
| 缺陷检测 | CogPatInspectTool、Inspection | 缺陷检测、像素统计、深度学习缺陷 | 外观瑕疵检测 |
| 图像存取 | CogImageFileTool | 保存图像、图像源（本地） | 存图、读图 |
| 结果判定 | CogResultsAnalysisTool | 条件判断、逻辑模块 | 组合出 OK/NG |
| 通信 | Cognex.VisionPro.Comm / 自行写 TCP | 收发数据（TCP、Modbus、串口、PLC） | 结果对外输出 |
【插图 3：定位工具对照】
建议左右各截一张：
- VisionPro 的 CogPMAlignTool 配置界面（模板区域 + 匹配结果，能看到匹配位置/分数）；
- VisionMaster 的"形状匹配/特征匹配"模块（模板 + 匹配结果）。
【插图 4（可选）：测量与检测工具对照】
建议：VisionPro 的 CogBlobTool 或 CogCaliperTool 运行结果，对应 VM 的 Blob 或圆查找/卡尺运行结果，各一张。
关于"招牌"定位算法
- VisionPro 的 PatMax 是康耐视的招牌专利定位算法，在复杂光照、部分遮挡、缩放旋转等情况下的鲁棒性和精度是业界标杆，这也是很多高端项目和出口设备指定 VisionPro 的重要原因；
- VisionMaster 的形状匹配 / 特征匹配同样支持平移、旋转、缩放和光照差异，官方资料给出特征匹配可达亚像素级（约 0.1 像素、0.05 度量级）。对绝大多数常规定位场景已经足够稳定，差距主要体现在极端复杂工况的上限。
这一点不必盲目神化也不必贬低，关键是结合自己项目的实际样本去验证。
六、一个典型检测任务，两边各怎么串
以"定位零件 → 测一个圆孔的圆心/直径 → 判定 OK/NG"为例，两边的工具链是完全对应的：
| 步骤 | VisionPro 工具链 | VisionMaster 流程 |
|---|---|---|
| 1. 取图 | Acquisition（CogAcqFifoTool，相机或本地图） | 图像源（本地图像 / 相机 / SDK） |
| 2. 定位 | CogPMAlignTool 找到零件位置与角度 | 形状匹配（输出位置、角度） |
| 3. 坐标对齐 | CogFixtureTool 以定位结果建立坐标系 | 位置修正 / 坐标转换 |
| 4. 找圆测量 | CogCaliperTool（多卡尺取圆边缘）拟合并测直径 | 圆查找模块（输出圆心、半径） |
| 5. 判定 | CogResultsAnalysisTool 组合公差得到 OK/NG | 条件判断模块得到 OK/NG |
| 6. 输出 | 终端输出，由上位机/Comm 通信 | 收发数据模块（TCP/Modbus/PLC） |
VisionMaster 官方 C# SDK 示例里就有一个 CircleFind（圆查找） 工程，正好对应这个场景，下篇做二次开发时会用到。
可以看到，"采集 → 定位 → 坐标修正 → 测量 → 判定 → 输出"这条骨架在两边一模一样，你在一个软件里养成的视觉思路，完全可以平移到另一个软件。
七、上篇小结
- VisionPro（康耐视，9.0）和 VisionMaster（海康，4.0.0）是同一路线：图形化视觉算法平台 + 二次开发；
- 两者底层都是"采集 → 预处理 → 定位 → 检测/测量/识别 → 判定 → 通信输出"这条通用流水线；
- 工程组织高度同构：Job/方案、ToolBlock/流程、ToolGroup/模块组、视觉工具/算子、终端/端子、
.vpp/.sol； - 核心视觉工具一一对应：PatMax 对应形状匹配、Blob 对应 Blob、Caliper 对应卡尺/找圆、ID/TwoDSymbol 对应读码、OCRMax 对应 OCR、CalibFix 对应标定；
- 差异主要在交互方式、上手门槛、高级算法上限和授权成本，视觉思路是通用的。
下篇我们进入工程落地：通信与结果输出、C# 二次开发（加载 .vpp 与 .sol 并取结果的完整代码）、深度学习、授权与成本，最后给出选型决策建议。
