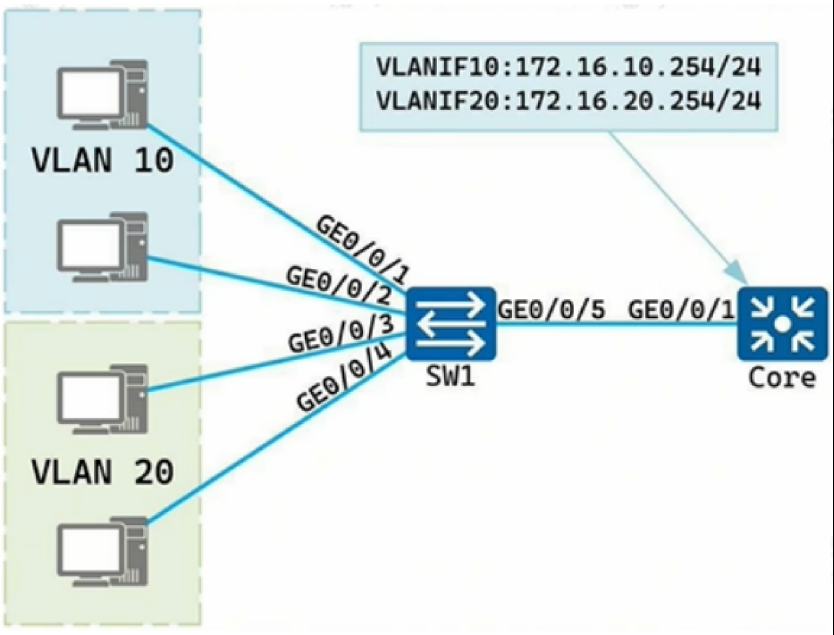

某公司网络拓扑如图所示交换机 SW1 及其所连终端电脑为新接入网络的设备，交换机 Core 为 VLAN10 和 VLAN20 终端电脑的网关，并提供 DHCP 服务。

1. 在交换机 Core 上完成 VlanIF10 接口 ip 地址配置；配置基于接口地址池的 DHCP 服务，排除 172.16.10.1 至 172.16.10.99 的地址。

2. 在交换机 SW1 批量创建 VLAN10、VLAN20，并完成相关接口配置，其中 GigabitEthernet0/0/5 仅放行 VLAN10 和 VLAN20。

3. 开启 Telnet 服务，认证模式为 AAA，创建本地用户 sysadmin, 口令为 Aaa!@#$%523

以下是基于思科（Cisco IOS）设备的配置命令及详细解析。思科与华为在接口命名、VLAN配置逻辑以及AAA认证语法上有较大区别。

1. 交换机 Core 配置（网关与DHCP）

   配置命令：

   Core> enable
   Core# configure terminal
   Core(config)# hostname Core

   # 创建VLAN并配置SVI接口地址
   Core(config)# vlan 10
   Core(config-vlan)# exit
   Core(config)# vlan 20
   Core(config-vlan)# exit

   Core(config)# interface vlan 10
   Core(config-if)# ip address 172.16.10.254 255.255.255.0
   Core(config-if)# no shutdown
   Core(config-if)# exit

   Core(config)# interface vlan 20
   Core(config-if)# ip address 172.16.20.254 255.255.255.0
   Core(config-if)# no shutdown
   Core(config-if)# exit

   # 配置DHCP服务及排除地址
   Core(config)# ip dhcp excluded-address 172.16.10.1 172.16.10.99
   Core(config)# ip dhcp pool VLAN10_POOL
   Core(dhcp-config)# network 172.16.10.0 255.255.255.0
   Core(dhcp-config)# default-router 172.16.10.254
   Core(dhcp-config)# exit

   # 配置VLAN20的DHCP（为保持网络完整，建议配置）
   Core(config)# ip dhcp pool VLAN20_POOL
   Core(dhcp-config)# network 172.16.20.0 255.255.255.0
   Core(dhcp-config)# default-router 172.16.20.254
   Core(dhcp-config)# exit


   解析：

   • vlan 10 / vlan 20：思科需分别进入VLAN视图创建VLAN。

   • interface vlan 10：创建SVI（交换机虚拟接口），相当于华为的Vlanif接口。

   • ip address ... 255.255.255.0：思科配置IP地址时，子网掩码必须使用点分十进制格式，不能像华为那样直接写24。

   • no shutdown：思科接口默认是关闭（shutdown）状态，必须手动开启。

   • ip dhcp excluded-address ...：全局配置DHCP排除地址范围。

   • ip dhcp pool ...：思科使用全局地址池模式，而不是华为的“基于接口地址池”。需要进入地址池视图，配置network（网段）和default-router（网关）。

     ---

2. 交换机 SW1 配置（VLAN创建与接口划分）

   配置命令：

   SW1> enable
   SW1# configure terminal
   SW1(config)# hostname SW1

   # 创建VLAN
   SW1(config)# vlan 10
   SW1(config-vlan)# exit
   SW1(config)# vlan 20
   SW1(config-vlan)# exit

   # 配置连接终端的接口（GE0/0/1、GE0/0/2 划入VLAN 10）
   SW1(config)# interface range GigabitEthernet0/0/1 - 2
   SW1(config-if-range)# switchport mode access
   SW1(config-if-range)# switchport access vlan 10
   SW1(config-if-range)# exit

   # 配置连接终端的接口（GE0/0/3、GE0/0/4 划入VLAN 20）
   SW1(config)# interface range GigabitEthernet0/0/3 - 4
   SW1(config-if-range)# switchport mode access
   SW1(config-if-range)# switchport access vlan 20
   SW1(config-if-range)# exit

   # 配置上行接口（GE0/0/5）仅放行VLAN 10和20
   SW1(config)# interface GigabitEthernet0/0/5
   SW1(config-if)# switchport trunk encapsulation dot1q
   SW1(config-if)# switchport mode trunk
   SW1(config-if)# switchport trunk allowed vlan 10,20
   SW1(config-if)# exit


   解析：

   • interface range ...：思科支持使用range关键字批量配置多个接口，提高效率。

   • switchport mode access / switchport access vlan 10：将接口配置为接入模式并划入指定VLAN。

   • switchport trunk encapsulation dot1q：注意： 部分思科交换机（如3560/3750）默认只支持ISL封装，必须先指定封装协议为dot1q（802.1Q）。如果是较新的型号（如2960/3650），可能不需要此命令。

   • switchport mode trunk：将接口配置为Trunk模式。

   • switchport trunk allowed vlan 10,20：仅允许VLAN 10和20通过。思科默认允许所有VLAN，此命令用于限制放行列表。

     ---

3. 开启 Telnet 服务（AAA认证）

   配置命令：

   # 开启Telnet服务（部分思科设备需先配置域名才能生成RSA密钥，但Telnet通常不需要）
   SW1(config)# enable secret cisco   # 建议配置特权密码，否则无法进入特权模式

   # 创建AAA本地用户
   SW1(config)# aaa new-model
   SW1(config)# username sysadmin privilege 15 secret Aaa!@#$%523

   # 配置VTY用户界面认证模式为AAA
   SW1(config)# line vty 0 4
   SW1(config-line)# login local
   SW1(config-line)# transport input telnet
   SW1(config-line)# exit


   解析：

   • enable secret cisco：思科设备建议配置特权模式密码，否则Telnet登录后无法进入enable模式。

   • aaa new-model：思科开启AAA认证功能必须首先执行此命令。

   • username sysadmin privilege 15 secret Aaa!@#$%523：创建本地用户sysadmin，权限级别15（最高），密码为Aaa!@#$%523（secret表示密码加密存储）。

   • line vty 0 4：进入VTY虚拟终端线路配置视图。

   • login local：配置VTY线路使用本地用户名和密码进行认证（相当于华为的authentication-mode aaa结合本地用户）。

   • transport input telnet：仅允许Telnet协议接入（默认允许所有协议，此命令用于限制）。
