《Auto‑adjusting Camera Exposure for Outdoor Robotics using Gradient Information》完整步骤详细总结

论文目标：面向室外移动机器人，解决传统自动曝光（基于图像平均亮度）、固定曝光在大动态光照下丢失物体特征的问题。核心思想：把最大化图像梯度信息量作为曝光优化目标，摒弃传统基于图像平均亮度的曝光评价方式。 整套算法分为四大阶段：

①梯度与梯度信息量计算；

②γ‑校正软件仿真不同明暗效果；

③多项式拟合寻优得到虚拟最优 $(\hat{\gamma})$ ；

④非对称比例反馈闭环，更新相机硬件参数，迭代收敛。

撇开效果和实时性不说，论文的思路还是很有意思的

前置背景问题

室外环境同时存在强光、阴影，场景动态范围往往超过相机传感器动态范围。

相机内置 AE：依靠图像平均亮度调节，常会为抑制天空过曝压低整体曝光，造成阴影区域物体细节被压进暗区，丢失梯度特征；
人工固定曝光：光照发生变化后容易出现成片过曝、欠曝；
两种方式都会破坏边缘、纹理特征，造成行人检测、视觉里程计等下游机器人算法性能下降。

机器人视觉算法（SIFT、HOG、角点、SLAM）高度依赖梯度特征。在没有发生像素饱和前提下，梯度域对全局光照缩放相比亮度域更加鲁棒；但梯度幅值会随曝光大小发生缩放，不存在全局固定不变的最优总梯度信息量M，因此不能简单设置固定M阈值做控制。

阶段一：梯度计算与梯度信息量评价函数（图像质量评价）

输入：相机采集灰度图像；输出：整张图像总梯度信息量M，表征可供机器人算法使用的有效特征丰富程度。

步骤 1‑1 图像像素归一化

原始灰度图像像素范围([0,255])，除以 255 得到浮点归一化图像：

$(I_{norm}(x,y)=\frac{I(x,y)}{255},\quad I_{norm}\in[0,1])$

步骤 1‑2 Sobel 算子求取双向梯度

论文选用 3×3 Sobel 算子（同时说明也可替换为其他边缘算子）做卷积，得到水平方向梯度 $(g_x)$ 、竖直方向梯度 $(g_y)$ 。

$(G_x=\begin{bmatrix} -1 & 0 & +1\\ -2 & 0 & +2\\ -1 & 0 & +1 \end{bmatrix},\; G_y=\begin{bmatrix} -1 & -2 & -1\\ 0 & 0 & 0\\ +1 & +2 & +1 \end{bmatrix})$

$(g_x = I_{norm}*G_x,\quad g_y = I_{norm}*G_y)$ (*)为二维卷积；卷积输出数值可大于 1。

步骤 1‑3 梯度幅值计算

$(m_{raw}=\sqrt{g_x^2+g_y^2})$

论文仅规定最终梯度幅值 $(m_i)$ 值域([0,1])，没有给出具体缩放常数； $(C=4\sqrt{2}\approx5.656)$ 是符合该前提的工程实现方案，非论文原文给定参数。实现上使用全局固定常数缩放，保证保留梯度绝对幅值信息，不采用单张图像梯度最大值做动态归一化。

$(m_i=\frac{m_{raw}}{C},\quad m_i\in[0,1])$

步骤 1‑4 带激活阈值的对数非线性映射，得到单像素梯度信息量 $(\overline m_i)$

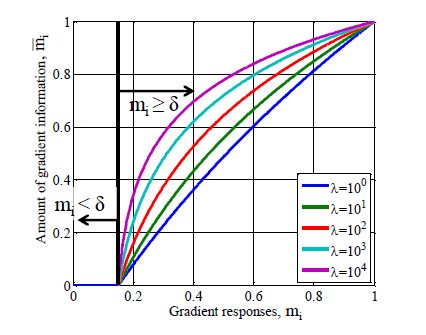

本文所提出的、受控制参数delta与lama约束的梯度幅值‑梯度信息量映射函数。该映射函数结合梯度的普遍特性设计而成。

自然图像梯度服从重尾分布，同时存在图像噪声，不能直接累加原始梯度幅值。

$(\overline{m}_{i}= \begin{cases} \frac{1}{N} \log \big(\lambda\left(m_{i}-\delta\right)+1\big) & m_{i} \geq \delta \\ 0 & m_{i}<\delta \end{cases})$

$(\boldsymbol{\delta=0.11})$ ：激活阈值。梯度幅值小于阈值直接置 0，过滤噪声产生的虚假小梯度；代价：曝光过低时真实弱纹理梯度也会被置零。
$(\boldsymbol{\lambda})$ ：映射曲率参数。较小 $(\boldsymbol{\lambda})$ 侧重强物体轮廓；较大 $(\boldsymbol{\lambda})$ 更加看重细微纹理； $(\lambda)$ 过大会造成输出提前饱和。
$(\boldsymbol{N})$ ：归一化系数，约束 $(\overline m_i\in[0,1])$ ，只做整体缩放，不改变曲线相对形态；论文没有给出N具体计算公式。

步骤 1‑5 计算整张图像总梯度信息量M

对全部像素的梯度信息量求和：

$(M=\sum_i \overline m_i)$ M越大，代表图像中有效边缘、纹理特征越丰富，越适配机器人视觉任务。

⚠️重要性质：M没有全局固定最优值；曝光改变，梯度幅值整体缩放，M同步变化。因此不能直接设定目标M做阈值控制。

阶段二：γ‑校正软件仿真图像明暗效果

设计动机：反复修改相机硬件、多次拍照搜索最优曝光耗时大，无法满足机器人实时要求。方案：仅利用当前已经采集完成的一帧图像，通过软件幂变换仿真不同明暗效果，不需要重新驱动相机拍照。

γ 校正变换：

$(I_{out}=I_{in}^\gamma,\quad I_{in}\in[0,1])$

$(\gamma>1)$ 图像整体变暗；
$(\gamma<1)$ 图像整体变亮；
$(\gamma=1)$ 图像不变。

注意：γ 校正只是软件像素幂运算，并不严格等价于真实物理曝光，仅用来近似模拟曝光改变带来的亮度变化趋势，预测梯度信息量变化；γ 变换不会改变图像噪声模式，真实曝光会改变信噪比。依靠后续闭环迭代补偿仿真带来的模型偏差。

步骤 2‑1 选取 7 个离散 γ 锚点采样

锚点集合： $(\boldsymbol{\gamma \in \{0.1,0.5,0.8,1.0,1.2,1.5,1.9\}})$

$(\gamma=1)$ 对应原始图像；限定仿真搜索区间([0.1,1.9])；
对当前帧原图，分别执行 7 次 γ 校正，生成 7 张仿真图像。

步骤 2‑2 全部仿真图像计算梯度信息量

对 7 张 γ 仿真图像，每一张完整执行阶段一整套梯度‑梯度信息量计算流程，得到 7 组离散样本：

$((\gamma_0,M_0),(\gamma_1,M_1),\dots,(\gamma_6,M_6))$

样本含义：该 γ 仿真明暗条件下计算得到的总梯度信息量。

阶段三：多项式拟合，求解虚拟最优参数 $(\boldsymbol{\hat{\gamma}})$

步骤 3‑1 五阶多项式拟合

使用 7 组样本做五阶多项式拟合：

$(f(\gamma)=a_0+a_1\gamma+a_2\gamma^2+a_3\gamma^3+a_4\gamma^4+a_5\gamma^5)$ 得到连续函数 $(M=f(\gamma))$ ，描述仿真 γ 与仿真梯度信息量之间的映射关系。

7 个样本对于 5 阶多项式属于超定问题，论文没有指定拟合求解算法；数学上五阶多项式有可能产生虚假局部极值；室外实际场景大多观测为单峰，依靠 γ 区间约束与闭环迭代抑制异常。

步骤 3‑2 在定义域求最大值点，输出虚拟最优 $(\boldsymbol{\hat{\gamma}})$

$(\hat{\gamma}=\arg\max_{\gamma\in[0.1,1.9]} f(\gamma))$

$(\hat{\gamma}<1)$ ：仿真最优对应更亮图像 → 真实相机应当提高曝光；
$(\hat{\gamma}=1)$ ：当前仿真状态接近最优，无需大幅调整；
$(\hat{\gamma}>1)$ ：仿真最优对应更暗图像 → 真实相机应当降低曝光。

⚠️核心提醒： $(\boldsymbol{\hat{\gamma}})$ 是软件仿真输出的虚拟参数，不是相机硬件参数，不能直接下发给相机，送入反馈控制器做增量计算。

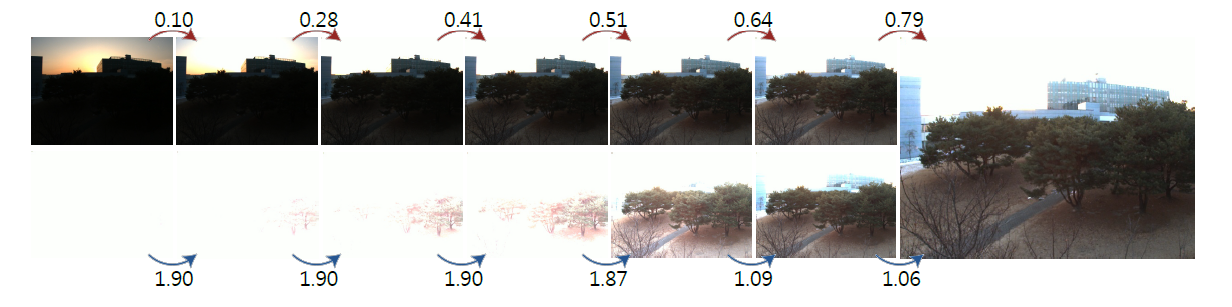

本文相机曝光自动调节反馈系统的迭代过程。将最左侧图像输入反馈系统，系统经迭代收敛得到最右侧图像；图中数字代表算法估计得到的值。

阶段四：非对称比例反馈闭环，更新相机硬件参数

动机：γ 仿真存在模型误差，室外光照动态变化；因此采用帧间增量迭代，而非一步调到理论最优。论文给出分段系数 $(\alpha)$ ，下面对 α 的动机属于工程解读，非论文原文陈述：调暗时步长减半，倾向保护暗区细节；调亮使用完整步长，可以快速提亮暗区域。

步骤 4‑1 反馈控制公式

$(\begin{cases} E_{t+1}=E_{t}\big(1+\alpha K_{p}(1-\hat{\gamma})\big) \\[4pt] \alpha= \begin{cases} 1/2 & \hat{\gamma} \geq 1 \\ 1 & \hat{\gamma}<1 \end{cases} \end{cases})$

变量释义：

$(E_t)$ ：t时刻抽象无量纲曝光等级（中间变量，无物理单位，仅使用增量）； $(E_{t+1})$ 下一帧曝光等级；
$((1-\hat{\gamma}))$ 闭环偏差项； $(\hat{\gamma}=1)$ 偏差为 0，曝光保持不变；
$(K_p=0.2)$ 比例增益；平衡收敛速度与震荡；为论文实验手动调参结果；
非对称系数：
- $(\hat{\gamma}\ge1)$ （需要调暗图像）， $(\alpha=0.5)$ ，步长减半；
- $(\hat{\gamma}<1)$ （需要调亮图像）， $(\alpha=1)$ ，完整步长。

步骤 4‑2 将抽象曝光等级 $(E_{t+1})$ 映射为相机硬件（快门、增益）

物理事实：增益放大会放大噪声，噪声会产生虚假梯度，干扰评价指标。论文硬件分配策略：优先调节快门时间，快门到达上限之后才允许提高增益。

增益初始维持较小值，优先增大快门时长；
快门达到帧率约束最大上限（论文实验设置 25.51 ms），无法继续拉长；
再提升相机增益，满足曝光等级 $(E_{t+1})$ 对应的亮度需求。

步骤 4‑3 迭代闭环

相机使用新的快门 + 增益采集下一帧真实图像；
返回阶段一，重新计算梯度信息量，循环往复。

系统没有显式代码收敛判定条件；光照稳定时， $(\hat{\gamma})$ 会在 1 附近小幅浮动，曝光趋于稳态。

局限：如果当前帧已经硬件饱和（大片过曝 / 欠曝），梯度已经被传感器截断丢失。γ 仿真基于损坏图像，得到的 $(\hat{\gamma})$ 不可靠；依靠闭环迭代修改硬件曝光，下一帧跳出饱和状态后算法恢复正常。

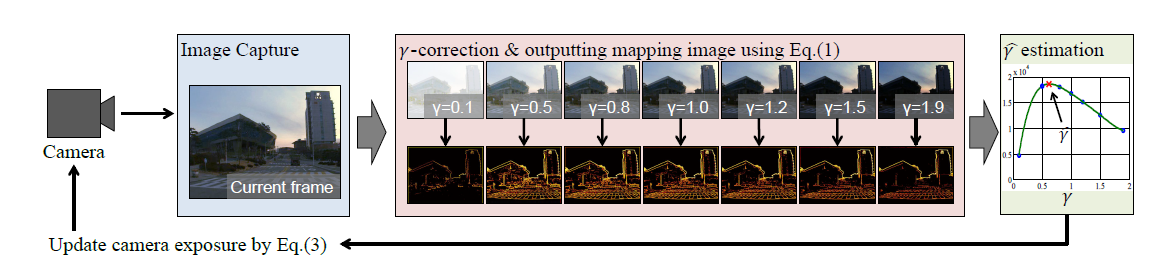

完整算法文字流程图

相机采集图像

↓ 【阶段一】Sobel 求梯度 →固定常数缩放梯度幅值 →阈值 + 对数映射 →求和得到总梯度信息量M ↓ 【阶段二】生成 7 个 γ 锚点仿真图像，每张图像全部重新计算得到 7 组 $((\gamma,M))$

↓ 【阶段三】五阶多项式拟合 $(M=f(\gamma))$ ，区间求极大值得到虚拟最优 $(\hat{\gamma})$

↓ 【阶段四】代入非对称反馈公式更新抽象曝光等级 $(E_{t+1})$ →映射为快门（优先）、增益 →下发相机硬件 ↓ 相机新参数采集下一帧图像，循环

实验验证思路

搭建三台硬件完全一致的同步相机，分别运行：相机内置 AE、人工固定曝光 ME、本文算法。两组任务验证算法有效性：

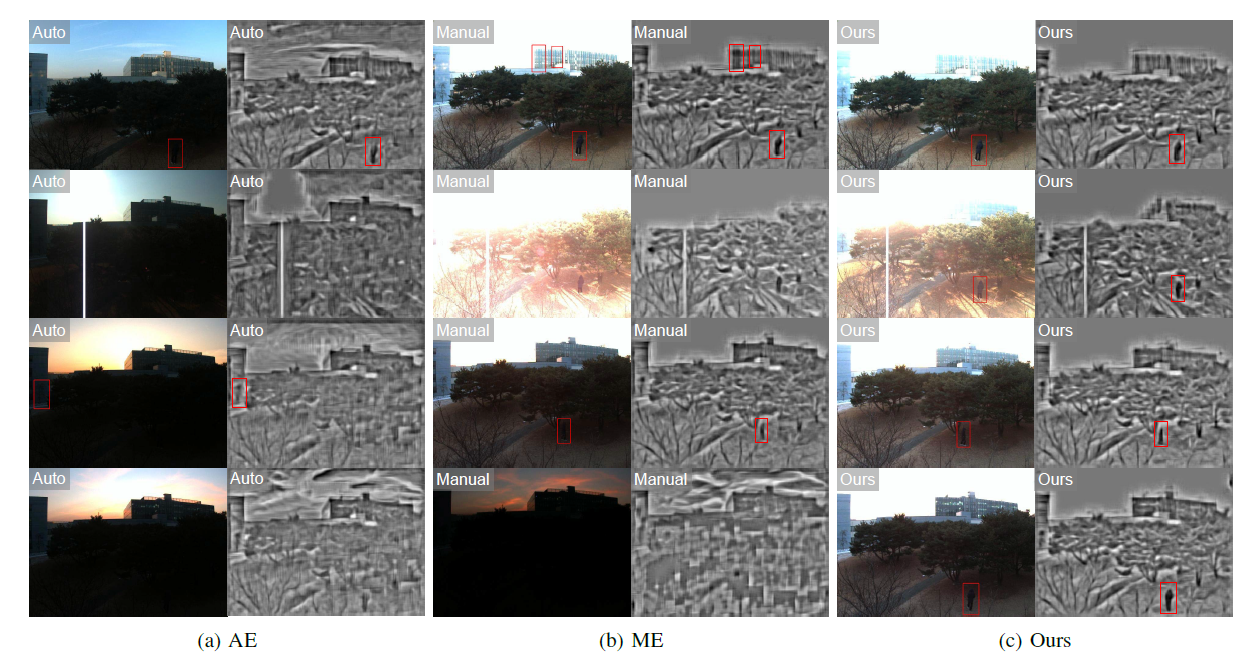

监控行人检测：全天不同光照采集数据集；本文算法可以保留阴影行人特征，漏检率更低；使用 HOGgles 可视化特征空间，直观证明保留更多有效特征。

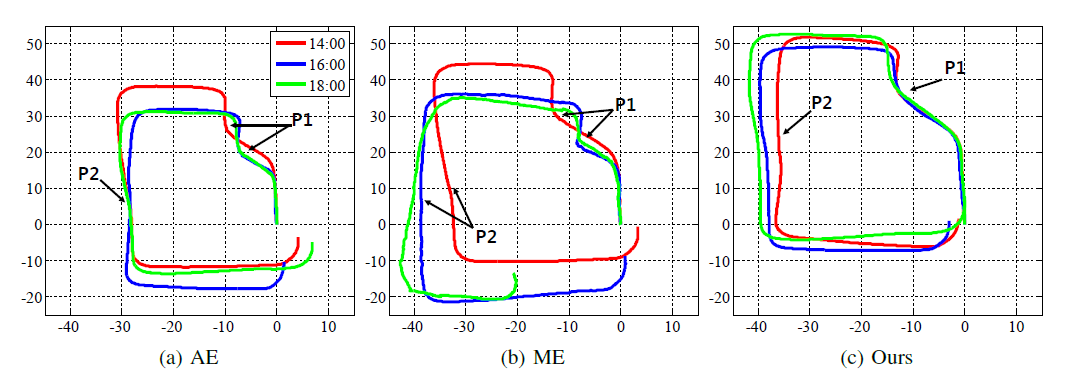

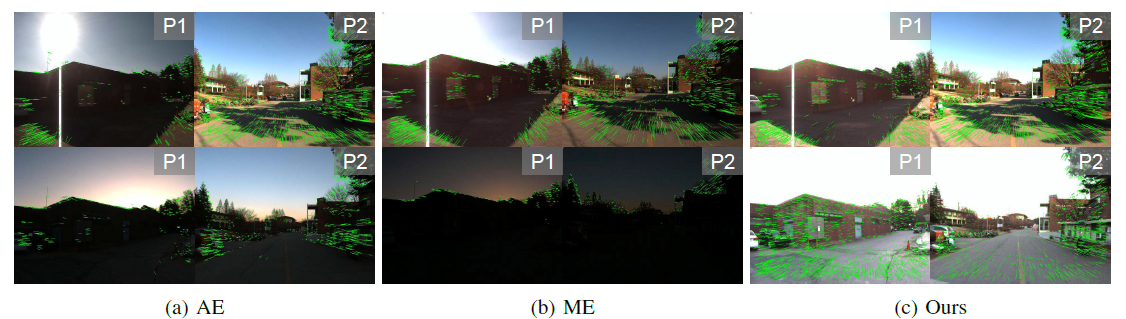

车载视觉里程计：同一闭合环路，不同时段行驶；统计有效特征内点数量、闭环距离误差；本文算法获得更多内点，轨迹闭环误差更小。

算法整体优缺点总结

✅优点

放弃亮度统计，从机器人下游算法的特征本源（梯度）设计曝光评价指标，更适配室外机器人任务；
γ 软件仿真避免多次硬件拍照，保证实时性，单帧耗时 30‑35ms；
非对称反馈、优先快门后增益的硬件分配策略，兼顾收敛速度，抑制增益带来的噪声。

⚠️局限

γ 校正是软件仿真，和真实物理成像存在模型偏差，依赖闭环迭代补偿；
图像一旦发生硬件像素饱和，梯度信息直接丢失，评价指标失效；
该梯度信息量评价函数不区分物体真实边缘与阴影边界产生的梯度，阴影梯度同样计入总信息量；论文并未尝试解决该问题，实验表明室外机器人任务总体收益大于该干扰；
超参数\ $(\delta,\lambda,K_p)$ 依靠人工调参，不存在通用全局最优参数；
五阶多项式拟合有可能产生虚假局部极值，需要依靠 γ 区间约束和闭环迭代缓解。
