导语：在三维旋转处理中，四元数、万向锁、Lerp和Slerp是四个紧密关联的概念。通过一个具体的机器人关节旋转示例，将这四个概念串联起来，深入浅出地解析其原理。最后以问答形式巩固理解。

一、 场景：机器人肩关节的旋转任务

假设我们有一个网球AI教练系统中的机器人，其肩关节需要从初始姿态 $A$ 旋转到目标姿态 $B$，以完成一个发球动作。

• 姿态 A：机器人手臂自然下垂，朝向正前方。
• 姿态 B：手臂抬起，同时向外旋转一定角度。

我们需要解决三个问题：

1. 如何用数学描述这两个姿态？（引入欧拉角与四元数）
2. 为什么直接对角度进行插值会导致动作突变？（揭示万向锁）
3. 如何实现平滑、恒定的旋转动画？（对比 Lerp 与 Slerp）

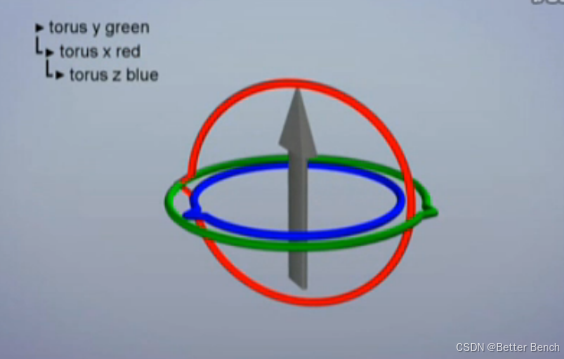

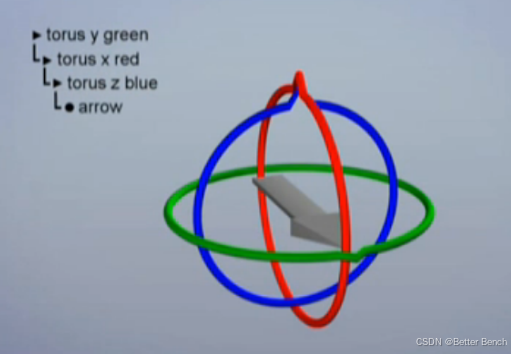

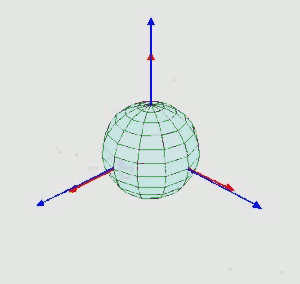

如图所示的三轴陀螺仪，若旋转红圈过程中，恰巧旋转到了图二所示状态，然后进行步骤3时会发现，旋转蓝圈与绿圈效果一样。也就是这种状态下，旋转Y或Z轴效果一样了，都只能使飞机左右倾斜，而不能再俯视或仰视（它只能头朝天），这下坏了，飞机操作失灵了，只能向上直冲。这就所谓的万向节死锁（gimbal lock）

二、 欧拉角（Euler Angles）：直观的旋转表示

1. 什么是欧拉角？

欧拉角是描述三维刚体取向的一种直观方法，它将任意旋转分解为绕三个坐标轴的一系列旋转。通常这三个轴对应：

• 偏航（Yaw）：绕垂直轴（通常为Y轴或Z轴）的旋转，如摇头。
• 俯仰（Pitch）：绕水平横向轴（通常为X轴）的旋转，如点头。
• 滚转（Roll）：绕前后纵深轴（通常为Z轴或X轴）的旋转，如翻滚。


2. 旋转顺序与约定

由于三维旋转不满足交换律（先绕X转再绕Y转 ≠ 先绕Y转再绕X转），必须约定旋转顺序。常见的约定有：

• 航空约定（ZYX）：先偏航（Z），再俯仰（Y），最后滚转（X）。
• 机器人学常用（XYZ 或 ZYZ）：根据具体关节设计而定。

在示例中，我们假设使用 ZYX 顺序（偏航-俯仰-滚转）。姿态 A 对应 $(0^{\circ },0^{\circ },0^{\circ })$，姿态 B 对应 $(45^{\circ },90^{\circ },45^{\circ })$。

3. 欧拉角的优点与隐患

• 优点：极其直观，人类容易理解和调试（“俯仰角30度”一听就懂）。
• 隐患：当中间轴（如俯仰轴）旋转到特定角度（如 $\pm 90^{\circ }$）时，会触发万向锁（Gimbal Lock），导致自由度丢失。

三、 万向锁（Gimbal Lock）：欧拉角的阿喀琉斯之踵

1. 通俗理解：三轴陀螺仪

想象一个机械三轴陀螺仪，有三个嵌套的金属环，分别控制偏航、俯仰、滚转。正常情况下，三个环互不干扰，提供三个自由度。
但是，当中间的俯仰环旋转到 90° 时，最外层的偏航环和最内层的滚转环会共面，它们的旋转轴完全重合。此时，转动偏航或滚转，手臂只能在同一个平面上画圈，系统丢失了一个自由度——这就是万向锁。

2. 数学本质

万向锁的本质是参数化奇异性。在俯仰角为 $90^{\circ }$ 时，旋转矩阵退化为：
$$R=R_z(\alpha )R_y(90^{\circ })R_x(\gamma )=R_z(\alpha +\gamma )R_y(90^{\circ })$$
此时 $\alpha$ 和 $\gamma$ 无法被独立解耦，它们被“捆绑”成一个角度。数学上，雅可比矩阵在该点秩亏，无法求逆。

3. 在示例中的危害

如果我们的目标姿态 B 是 $(45^{\circ },90^{\circ },45^{\circ })$，俯仰角正好 $90^{\circ }$。若使用欧拉角插值（从 $0^{\circ }$ 到 $90^{\circ }$ 逐渐增加俯仰），当俯仰接近 $90^{\circ }$ 时，偏航和滚转会瞬间耦合，机械臂末端轨迹会出现非预期的剧烈抖动，甚至触发电机保护。

---

四、 四元数（Quaternion）：无奇异的旋转表示

1. 为什么需要四元数？

为了彻底避开万向锁，数学家发明了四元数。它是复数的四维扩展，形式为：
$$q=w+xi+yj+zk$$
其中 $i^2=j^2=k^2=ijk=-1$。在机器人学中，我们使用单位四元数（模长为1）来表示旋转。

2. 几何意义：轴角表示

任意一个三维旋转都可以理解为绕某个单位轴 $(x,y,z)$ 旋转 $\theta$ 角度。四元数完美封装了这两者：

• $w=\cos (\theta /2)$
• $(x,y,z)=\sin (\theta /2)\cdot \text{旋转轴}$

为什么是 $\theta /2$？ 因为四元数旋转通过两次乘法实现：$q\cdot p\cdot q^{-1}$，一次乘法贡献一半旋转，两次刚好完成 $\theta$ 旋转。

3. 四元数如何解决万向锁？

四元数直接在一个四维超球面上描述旋转，不存在“依次旋转的三个轴”，因此天然没有奇点。无论旋转路径如何，它都能平滑过渡。在示例中，我们将姿态 A 和 B 转换为四元数 $q_A$ 和 $q_B$，完全避开了欧拉角的陷阱。

---

五、 Slerp 与 Lerp 插值：平滑旋转的保证

现在我们需要在 $q_A$ 和 $q_B$ 之间生成中间帧，让机器人手臂平滑运动。

1. Lerp（线性插值）

Lerp 在两点间沿直线插值：$v(t)=(1-t)v_0+t{v}_1$。

• 问题1：角速度不均匀。直线切割单位球面，导致在起点和终点附近角速度慢，中间快。手臂动作会“一顿一顿”。
• 问题2：向量缩水。插值结果模长小于1，需要额外归一化（Nlerp），且当 $q_A$ 与 $q_B$ 夹角接近 $180^{\circ }$ 时，中间向量趋近零，数值不稳定。

2. Slerp（球面线性插值）

Slerp 在单位球面上沿**最短圆弧（大圆）**插值：
$$\text{Slerp}(q_0,q_1,t)=\frac{\sin ((1-t)\Omega )}{\sin \Omega }{q}_0+\frac{\sin (t\Omega )}{\sin \Omega }{q}_1$$
其中 $\Omega =\arccos (q_0\cdot q_1)$ 是两四元数的夹角。

Slerp 的优势：

• 恒定角速度：参数 $t$ 线性对应旋转角度，运动丝滑。
• 天然单位长度：结果始终在球面上，无需归一化。
• 数值稳定：只要 $q_0$ 和 $q_1$ 不互为反向，公式始终有效。

在示例中，使用 Slerp 能让机器人手臂以恒定速度从 A 旋转到 B，完美完成发球动作。

import numpy as np

# 1. 欧拉角转四元数（示例：ZYX顺序）
def euler_to_quat(yaw, pitch, roll):
    cy = np.cos(yaw * 0.5)
    sy = np.sin(yaw * 0.5)
    cp = np.cos(pitch * 0.5)
    sp = np.sin(pitch * 0.5)
    cr = np.cos(roll * 0.5)
    sr = np.sin(roll * 0.5)

    w = cr * cp * cy + sr * sp * sy
    x = cr * sp * sy - sr * cp * cy
    y = cr * sp * cy + sr * cp * sy
    z = sr * sp * cy - cr * cp * sy
    return np.array([w, x, y, z])

# 2. 定义姿态
q_A = euler_to_quat(0, 0, 0)          # 初始姿态
q_B = euler_to_quat(np.pi/4, np.pi/2, np.pi/4)  # 目标姿态（含90°俯仰）

# 3. Slerp 插值
def slerp(q0, q1, t):
    dot = np.dot(q0, q1)
    if dot < 0:  # 走最短路径
        q1 = -q1
        dot = -dot
    dot = np.clip(dot, -1, 1)
    Omega = np.arccos(dot)
    if Omega < 1e-6:
        return (1-t)*q0 + t*q1
    sin_Omega = np.sin(Omega)
    return (np.sin((1-t)*Omega)/sin_Omega)*q0 + (np.sin(t*Omega)/sin_Omega)*q1

# 4. 生成平滑轨迹
trajectory = []
for t in np.linspace(0, 1, 30):
    q_interp = slerp(q_A, q_B, t)
    trajectory.append(q_interp)

七、 原理解析

Q1: 欧拉角为什么需要约定旋转顺序？

A: 三维空间中的旋转是不可交换的。先绕X轴转30°再绕Y轴转30°，与先绕Y轴转30°再绕X轴转30°，最终姿态完全不同。因此必须严格约定顺序（如ZYX），否则同一个 $(\alpha ,\beta ,\gamma )$ 会对应无数种姿态。

Q2: 万向锁是机械结构的故障吗？

A: 不是。它是欧拉角数学表示的固有缺陷。当中间轴旋转到90°时，第一轴和第三轴的旋转轴在数学上重合，导致自由度丢失。即使是最完美的机械陀螺仪，只要使用欧拉角描述，就会遇到这个问题。

Q3: 四元数旋转为什么要用 $\theta /2$？

A: 四元数旋转操作是 $q\cdot p\cdot q^{-1}$，这是一个共轭乘法。代数上可以证明，这种双重乘法会将旋转角度加倍。因此，为了最终得到 $\theta$ 的旋转，四元数本身必须存储 $\theta /2$。

Q4: 为什么 Slerp 能保证恒定角速度？

A: Slerp 的公式是从球面几何推导出来的。它使得插值参数 $t$ 与球面上的弧长成严格正比，而弧长对应旋转角度。因此，匀速变化的 $t$ 直接对应匀速旋转，角速度自然恒定。

Q5: 在什么情况下可以用 Lerp 代替 Slerp？

A: 当两个四元数夹角非常小（如小于 5°）时，直线（弦）和圆弧（大圆）几乎重合，此时 Lerp 归一化（Nlerp）的计算量远小于 Slerp，且视觉上难以区分。但在大角度或高精度机器人控制中，必须使用 Slerp。

八、 总结

通过机器人肩关节旋转的示例，我们串联了四个核心概念：

1. 欧拉角：直观但存在万向锁隐患。
2. 万向锁：欧拉角在中间轴90°时的自由度丢失，是数学奇异性。
3. 四元数：用四维向量无奇点地表示旋转，彻底避开万向锁。
4. Slerp/Lerp：Slerp 在单位球面上沿圆弧插值，保证恒定角速度；Lerp 走直线，仅适用于小角度。

理解这些概念及其内在联系，是掌握三维旋转处理、动作捕捉与机器人轨迹规划的关键。
