Vxlan实验（纯实验版）【小白也能做】

T252839144

171人浏览 · 2026-09-20 13:25:06

T252839144 · 2026-09-20 13:25:06 发布

1.VXLAN二层互联（静态方式）

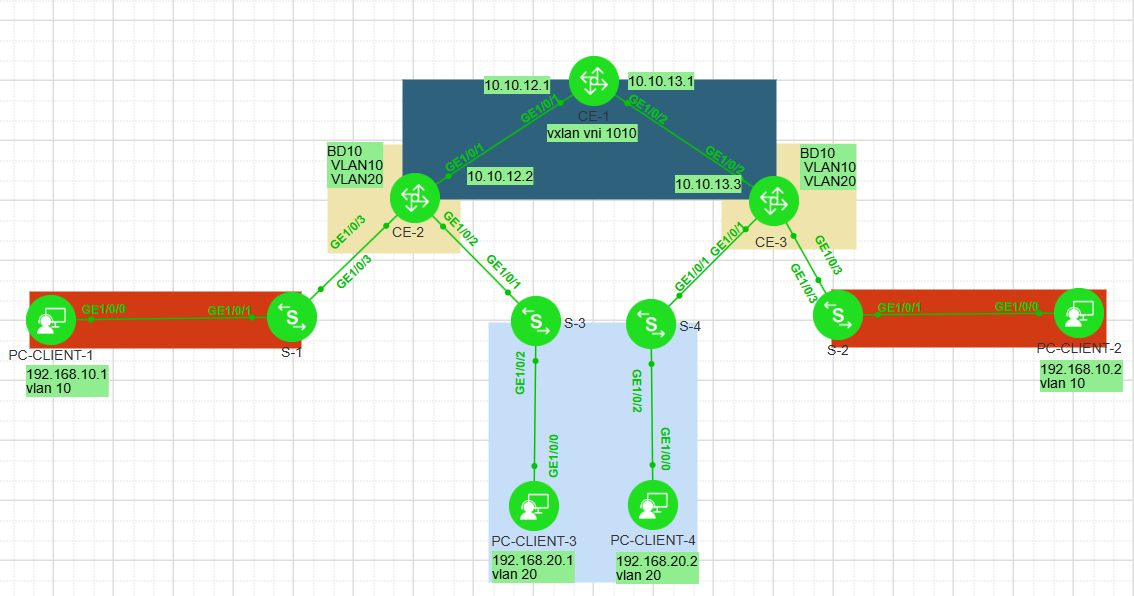

本实验，业务有vlan10和vlan20两个网段，两个网段相互隔离，但是都在一个BD里面，共用一个隧道。为什么做两个网段，只是为了方便理解和记忆，一个bd里面可以有多个网段和vlan，可以多个vlan共用一个隧道。loo0地址为该设备的的设备命来规定（例如CE-1，loo0为1.1.1.1）

[完全按着“主包”敲是可以敲出来的]本实验采用的模拟器为（ensp pro）,但是命令同ensp模拟器没有区别，也可以用ensp模拟器做出，只是“主包”的电脑性能不行，没有实验现象，但不代表不能做（ensp有可能出现配置什么的都是正确的，但就是没有现象，所有有条件，尽量搞一个）

下面这段话采用比喻的来方便理解Vxlan的每个概念（如果只想看实验，完全可以跳过）。我们可以把图中红色和蓝色想象成快递的启发点和收快递的目的地，红色和蓝色我们采用的是传统的vlan，相当于我们跑去驿站寄快递，而VTEP就相当于我们的快递前台，我们就可以把我们的快递给他，VTEP收到快递后就放在BD分拣区里面，所有，我们蓝色红色区域的快递都可以放在BD里面，驿站快递都可以收嘛，然后我们就通过vxlan隧道（快递物流）传到目的地。然后放在目的地的VTEP前台，放在BD分拣区货架上我们就可以用传统的vlan方式走过去拿快递了。（当然这个比喻不完全正确，但刚到这里的朋友们可以好理解一下）

第一步，部署ip以及IBGP实现互联

部署CE之间的ibg.使得ce之间的loop接口可以互联（ping通）【要先ping通才开始下一步哦】

CE-1:
#
interface GE1/0/1
 undo portswitch                      //接口改为三层
 ip address 10.10.12.1 255.255.255.0
#
interface GE1/0/2
 undo portswitch
 ip address 10.10.13.1 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.10.12.1 0.0.0.0
  network 10.10.13.1 0.0.0.0

CE-2:
#
interface GE1/0/1
 undo portswitch
 ip address 10.10.12.2 255.255.255.0
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.0
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 10.10.12.2 0.0.0.0


CE-3:
#
interface GE1/0/2
 undo portswitch
 ip address 10.10.13.3 255.255.255.0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 10.10.13.3 0.0.0.0

第二步，部署创建二成vlan并划分接口（划分好vlan，要看准接口哦）

S-1:
vlan 10
#
interface GE1/0/1
 port link-type access
 port default vlan 10
#
interface GE1/0/3
 port link-type trunk
 port trunk allow-pass vlan 10

S-2:
vlan 10
#
interface GE1/0/1
 port link-type access
 port default vlan 10
#
interface GE1/0/3
 port link-type trunk
 port trunk allow-pass vlan 10

S-3:
vlan 20
#
interface GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface GE1/0/2
 port link-type access
 port default vlan 20

S-4:
#
interface GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface GE1/0/2
 port link-type access
 port default vlan 20

第步，创建部署BD（在CE-2和CE-3上面）

CE-2:
#
bridge-domain 10     // 创建BD10广播域，用于二层转发
 vxlan vni 1010      // BD10绑定VXLAN VNI 1010，同一VNI属于同一个VXLAN二层网段

CE-3:
#
bridge-domain 10
 vxlan vni 1010

第四步,配置VTEP(创建绑定BD)【要看清接口哦】

CE-2：
#
interface GE1/0/2.20 mode l2    // 创建二层子接口GE1/0/2.20，工作在二层模式
 encapsulation dot1q vid 20     // 子接口封装802.1Q，识别带VLAN20标签的报文
 bridge-domain 10               // 将该二层子接口加入BD10广播域
#
interface GE1/0/3.10 mode l2
 encapsulation dot1q vid 10     // 子接口封装802.1Q，识别带VLAN10标签的报文
 bridge-domain 10


CE-3:
#
interface GE1/0/1.20 mode l2
 encapsulation dot1q vid 20
 bridge-domain 10
#
interface GE1/0/3.10 mode l2
 encapsulation dot1q vid 10
 bridge-domain 10

第五步，配置VXLAN隧道（创建部署NVE）（source的是本地loop口哦）

CE-2:
#
interface Nve1                          // 创建NVE隧道接口，VXLAN的隧道接口
 source 2.2.2.2                         // 指定本端VTEP源IP地址2.2.2.2，VXLAN报文外层源IP
 vni 1010 head‑end peer‑list 3.3.3.3    // VNI1010使用头端复制，对端VTEP地址3.3.3.3

CE-3:
#
interface Nve1
 source 3.3.3.3
 vni 1010 head-end peer-list 2.2.2.2

验证

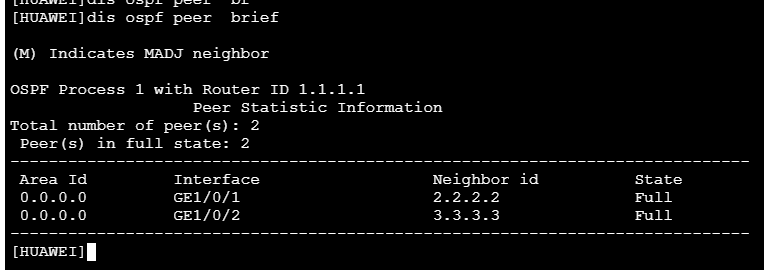

在部署vxlan之前要先验证igp，ce之间是否可以连通。

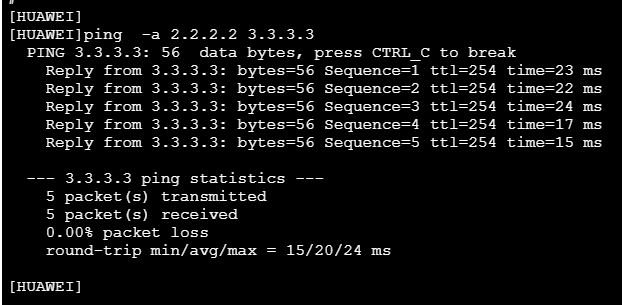

CE之间的loop口是要ping通的！！！

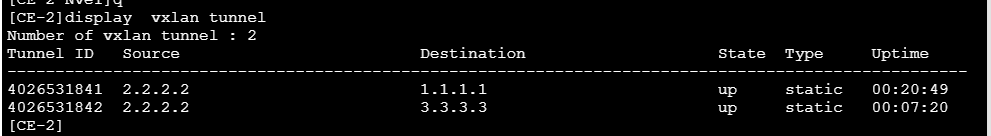

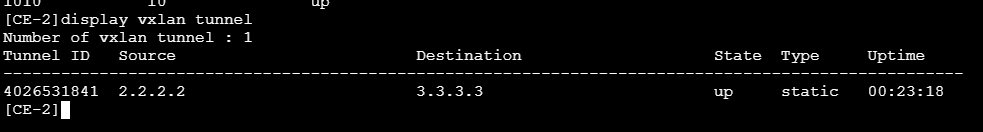

在部署完vxlan后，检查vxlan隧道是否成功

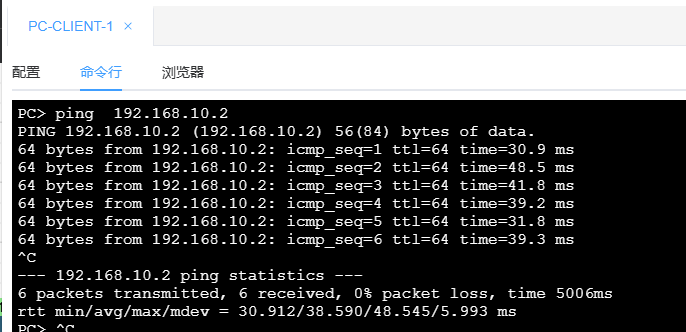

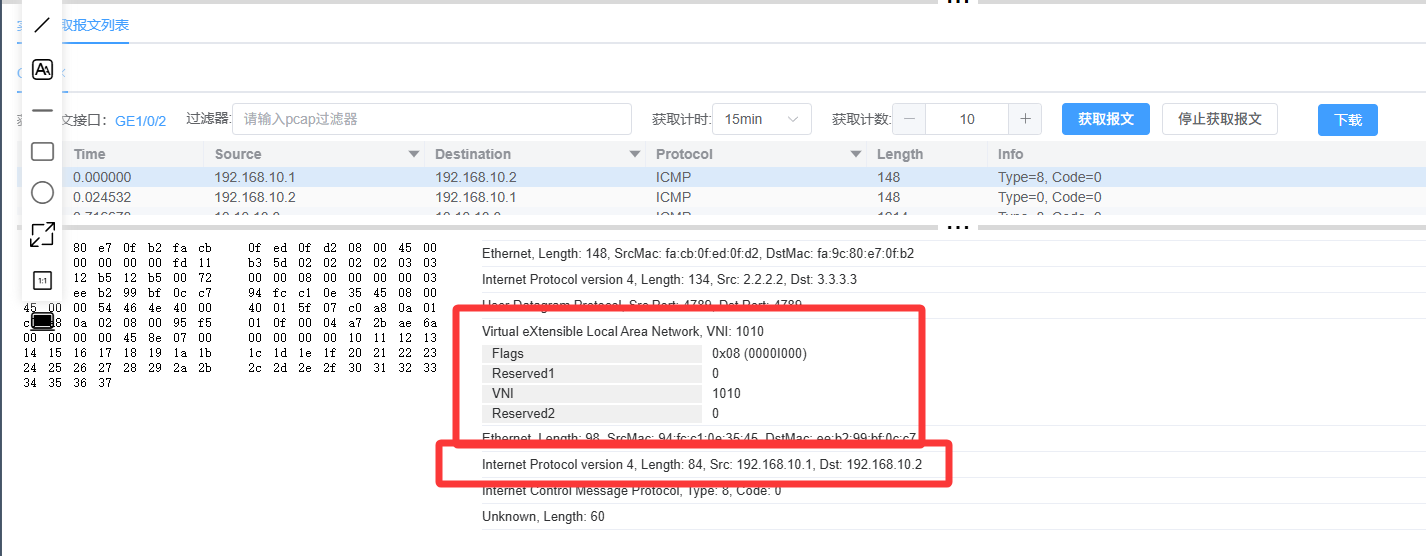

最后经行ping通检查

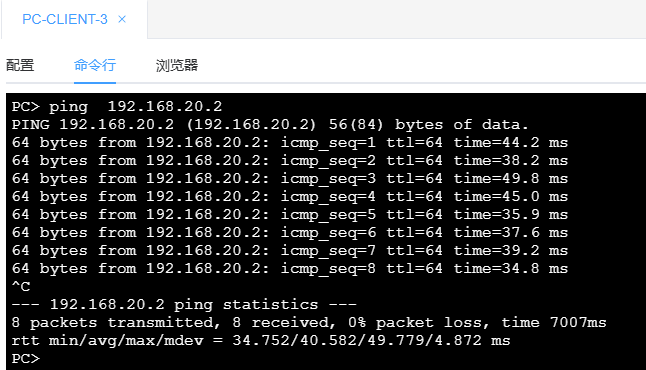

也可以用ping通来证明vxlan的连通性。

2.VXLAN三层互联（集中式静态部署）

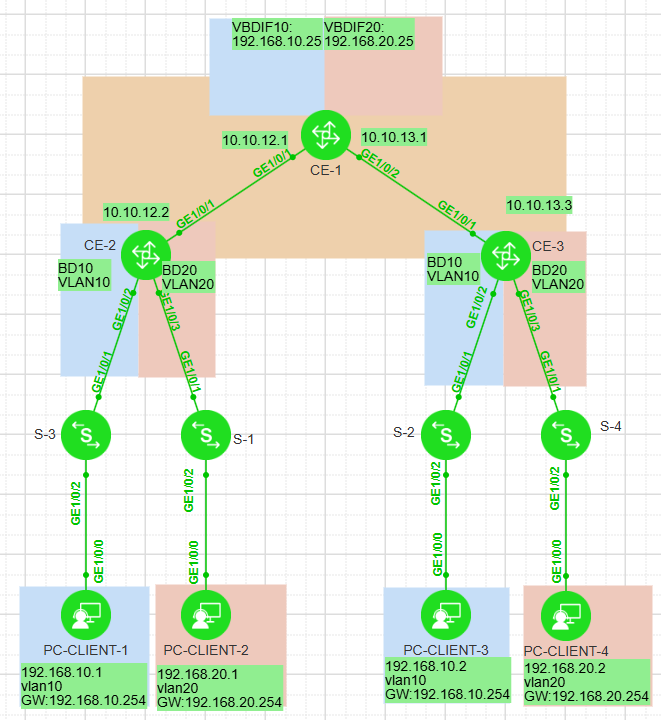

集中部署，在CE-1上部署网关，本次实验实现两个vlan两个网段可以做到互联。loo0地址为该设备的的设备命来规定（例如CE-1，loo0为1.1.1.1）

第一步：

第一步，部署ip以及IBGP实现互联

CE-1:
#
interface GE1/0/1
 undo portswitch
 ip address 10.10.12.1 255.255.255.0
#
interface GE1/0/2
 undo portswitch
 ip address 10.10.13.1 255.255.255.0
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.10.12.1 0.0.0.0
  network 10.10.13.1 0.0.0.0


CE-2:
#
interface GE1/0/1
 undo portswitch
 ip address 10.10.12.2 255.255.255.0
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 10.10.12.2 0.0.0.0

CE-3:
#
interface GE1/0/1
 undo portswitch
 ip address 10.10.13.3 255.255.255.0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 10.10.13.3 0.0.0.0

第二步，部署创建二层vlan并划分接口

S-1
VLAN 20
#
interface GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface GE1/0/2
 port link-type access
 port default vlan 20

S-2
VLAN 10
#
interface GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface GE1/0/2
 port link-type access
 port default vlan 10

S-3
VLAN 10
#
interface GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 10
#
interface GE1/0/2
 port link-type access
 port default vlan 10

S-4
VLAN 20
#
interface GE1/0/1
 port link-type trunk
 port trunk allow-pass vlan 20
#
interface GE1/0/2
 port link-type access
 port default vlan 20

第三步，创建部署BD

CE-1:
#
bridge‑domain 10          // 创建BD10广播域，用于二层转发
 vxlan vni 1010           // BD10绑定VXLAN VNI 1010，同一VNI属于同一个VXLAN二层网段
#
bridge-domain 20
 vxlan vni 2020

CE-2:
#
bridge-domain 10
 vxlan vni 1010
#
bridge-domain 20
 vxlan vni 2020

CE-3:
#
bridge-domain 10
 vxlan vni 1010
#
bridge-domain 20
 vxlan vni 2020

第四步。配置VTEP(创建绑定BD)【要看清接口哦】

CE-2:
#
interface GE1/0/2.10 mode l2  // 创建二层子接口GE1/0/3.10，二层工作模式
 encapsulation dot1q vid 10   // 识别带VLAN10标签的报文
 bridge-domain 10             // 将该二层子接口加入BD10广播域
#
interface GE1/0/3.20 mode l2
 encapsulation dot1q vid 20
 bridge-domain 20

CE-3:
#
interface GE1/0/2.10 mode l2
 encapsulation dot1q vid 10
 bridge-domain 10
#
interface GE1/0/3.20 mode l2
 encapsulation dot1q vid 20
 bridge-domain 20

第五步，配置VXLAN隧道（创建部署NVE）（source的是本地loop口哦）

CE-1:
interface Nve1                         // 创建NVE隧道接口，VXLAN的隧道接口
 source 1.1.1.1                        // 指定本端VTEP源IP地址2.2.2.2，VXLAN报文外层源IP
 vni 1010 head-end peer-list 2.2.2.2   // VNI1010使用头端复制，对端VTEP地址2.2.2.2
 vni 1010 head-end peer-list 3.3.3.3
 vni 2020 head-end peer-list 2.2.2.2
 vni 2020 head-end peer-list 3.3.3.3


CE-2:
#
interface Nve1
 source 2.2.2.2
 vni 1010 head-end peer-list 1.1.1.1
 vni 2020 head-end peer-list 1.1.1.1


CE-3:
#
interface Nve1
 source 3.3.3.3
 vni 1010 head-end peer-list 1.1.1.1
 vni 2020 head-end peer-list 1.1.1.1

第六步，创建部署VBDIF

做到这步，就可以实现，不同网段互通，但是只靠这样，相同vlan并不通，因为，我们的隧道没有在CE-2和CE3之间部署隧道，所以我们还需要部署相同网段的隧道

#
interface Vbdif10                         // VBDIF接口，BD的三层虚拟网关接口
 ip address 192.168.10.254 255.255.255.0
#
interface Vbdif20
 ip address 192.168.20.254 255.255.255.0

第7步，创建同网段互联的vni

部署这部之后，是所有的网段，vlan都可以互联了

CE-2:
#
interface Nve1
 vni 1010 head-end peer-list 3.3.3.3
 vni 2020 head-end peer-list 3.3.3.3

CE-3:
interface Nve1
 vni 1010 head-end peer-list 2.2.2.2
 vni 2020 head-end peer-list 2.2.2.2

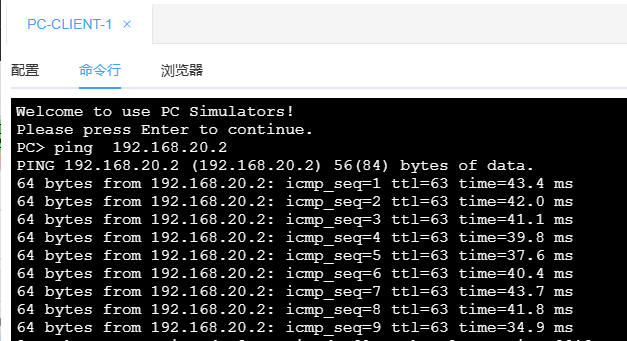

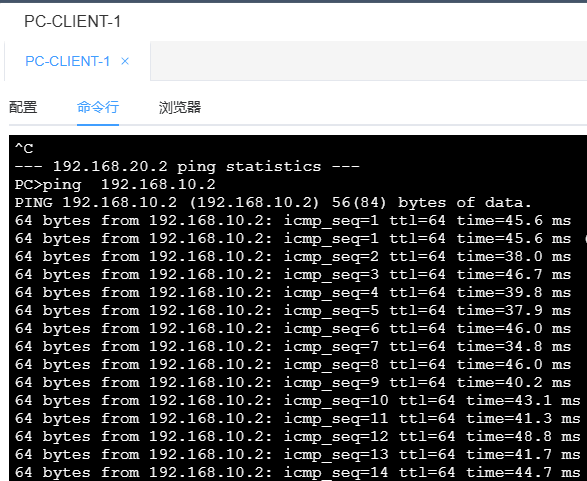

验证

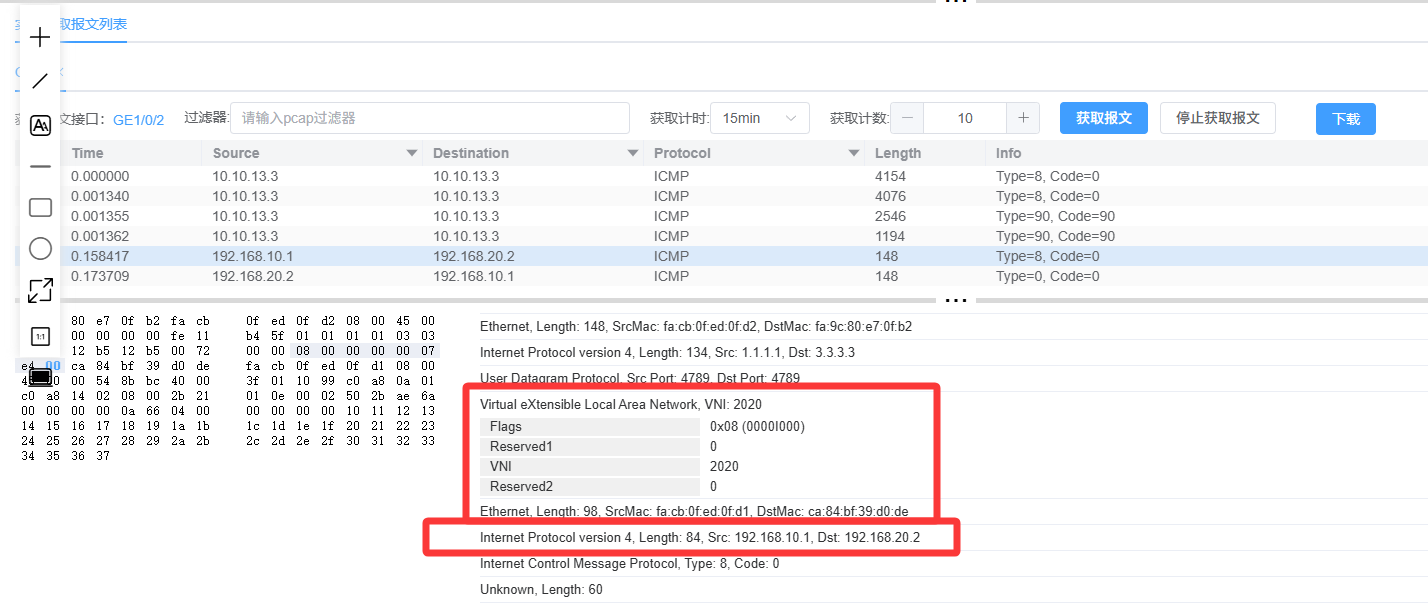

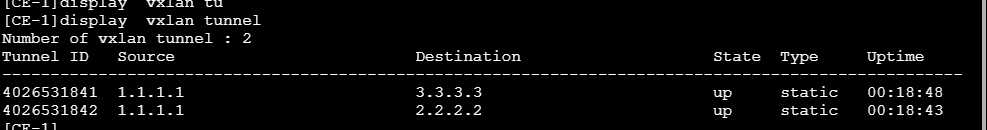

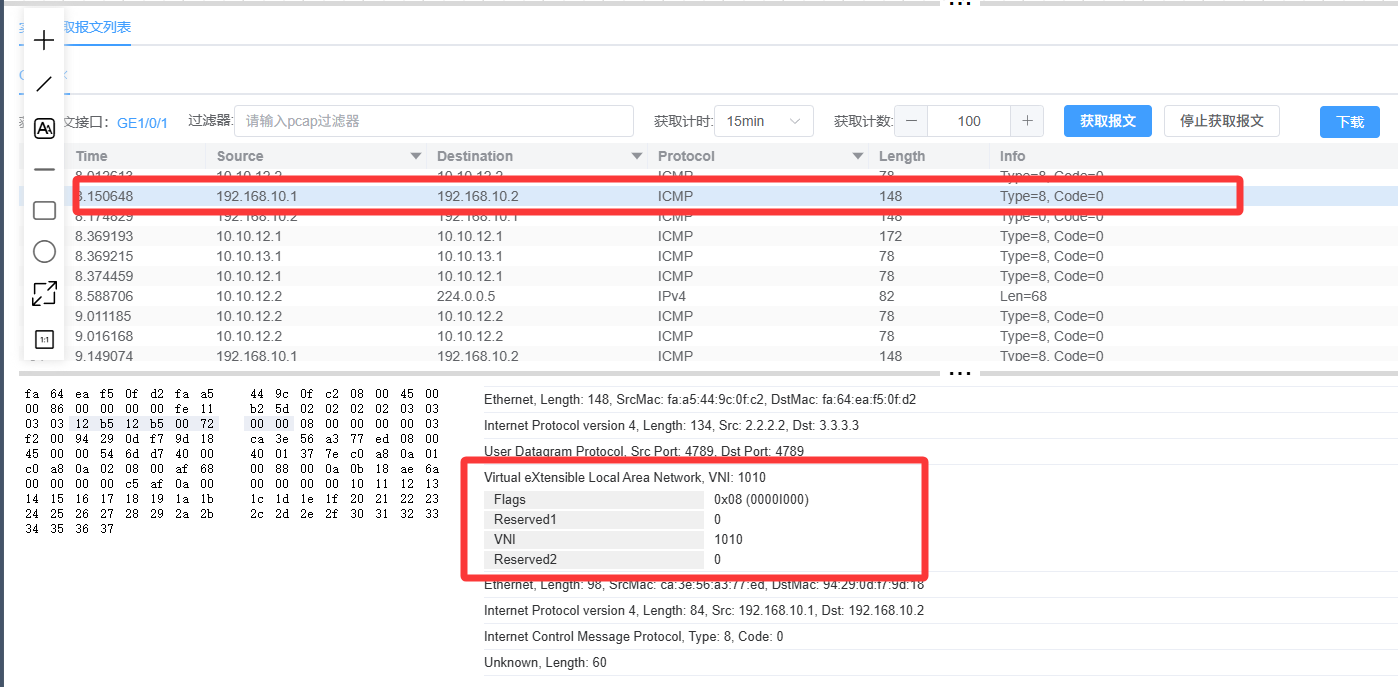

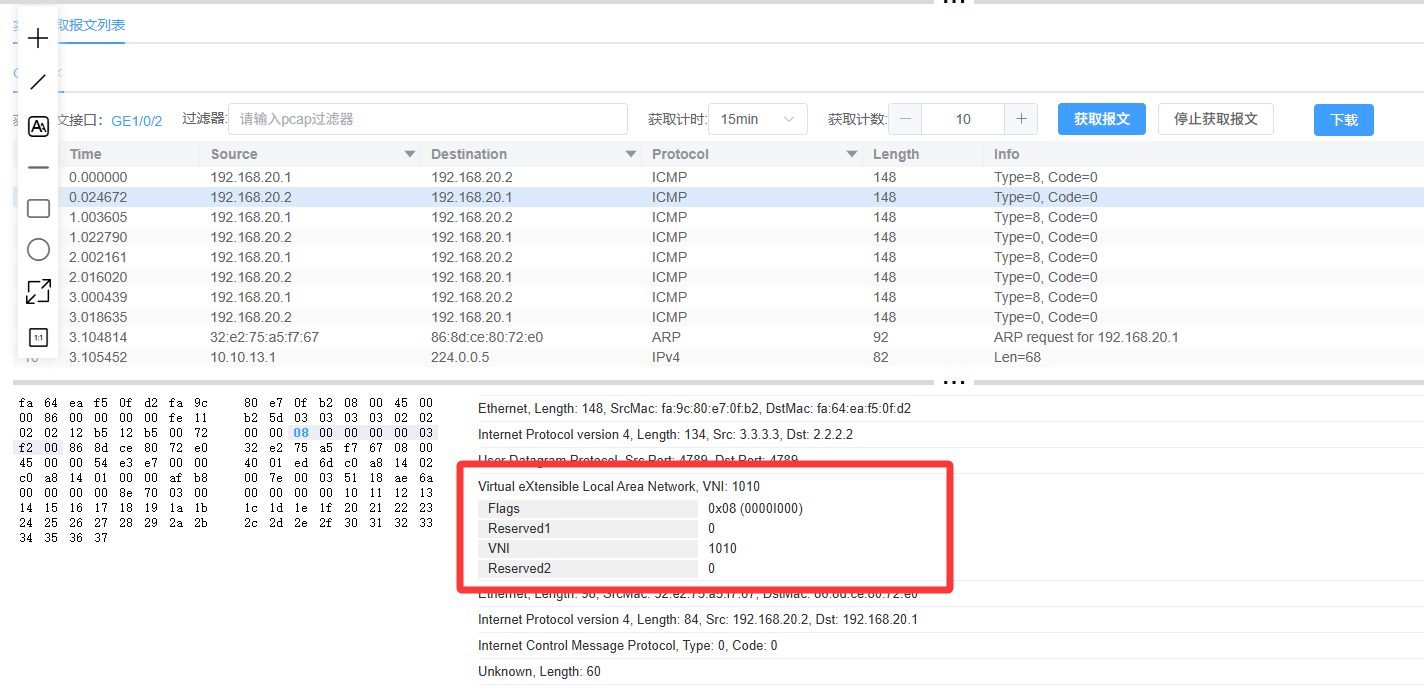

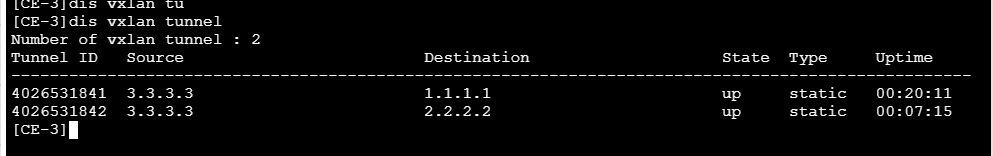

检查其中的vxlan的BD，隧道，当然，也包括连通性和抓包检查。

通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。

以上就是vlan的一些基础配置和实验，如果你觉得还不错,难度合适就关注“主播”，谢谢麻烦了，啾咪啾咪
