⛄一、模拟差分驱动移动机器人利用多环PID控制实现自主航点导航

项目：轮式自主巡检地面机器人仿真

核心：差分驱动机器人 + 三层 PID 控制器 + EKF 扩展卡尔曼滤波状态估计 + 航点跟踪，纯 MATLAB 实现，无需额外工具箱，所有子函数内嵌在脚本内，可直接运行；支持导出仿真数据 csv。

机器人类型：差分驱动移动机器人（左右轮独立 PWM 调速）。

整体工作原理

机器人沿着预设航点依次行驶；三层 PID分别控制位置、航向、电机速度；传感器（编码器 + GPS）带噪声；使用EKF 融合编码器与 GPS 观测，估计机器人真实位姿；控制器使用 EKF 估计值做反馈（不直接使用真值），模拟真实机器人。

仿真循环：读取 EKF 状态 → 航点判断 → PID 计算控制量 → 差分驱动轮速分配 → 机器人动力学模型更新真实状态 → 生成含噪声传感器数据 → EKF 状态预测与更新。

代码分段详解

1. 仿真基础参数

2. 机器人本体物理参数

电机模型为一阶惯性环节，模拟电机响应延迟。

3. PID 控制器参数（齐格勒 - 尼科尔斯整定后微调）

三层独立 PID：

1. 位置 PID：控制到航点的距离，输出期望线速度

   • Kp_pos=2.4，Ki_pos=0.15，Kd_pos=0.80；积分限幅 Imax_pos=2.0

2. 航向（Yaw）PID：控制机器人朝向，输出期望角速度

   • Kp_yaw=3.1，Ki_yaw=0.08，Kd_yaw=1.20；积分限幅 Imax_yaw=3.0

3. 速度 PID：接收位置 PID 输出的期望速度，输出电机 PWM 控制量

   • Kp_vel=1.8，Ki_vel=0.22，Kd_vel=0.40；积分限幅 Imax_vel=5.0

积分限幅（Imax）：防止积分饱和，机器人大幅度偏差时积分累积过大。

4. 传感器噪声参数

编码器高频输出；GPS 低频、噪声大，EKF 负责融合两者。

5. 航点 Waypoints 设置

航点构成矩形 + 折返路线；当机器人到航点距离小于wp_radius，判定到达，切换到下一个航点。

6. 变量预分配 & EKF 初始化

状态向量含义：

• x：全局 x 坐标 (m)

• y：全局 y 坐标 (m)

• yaw：航向角 (rad)，机器人与 x 轴夹角

• v：机器人质心线速度 (m/s)

• omega：机器人角速度 (rad/s)

EKF 参数：

• P_ekf：状态协方差矩阵，初始不确定性

• Q_ekf：过程噪声协方差（机器人模型噪声）

• R_gps：GPS 观测噪声协方差

• R_enc：编码器 + 陀螺仪观测噪声协方差

rng(42)：固定随机种子，保证每次仿真噪声序列一致，结果可复现。

7. 主仿真循环

7.2 航点逻辑

计算当前 EKF 估计位置到目标航点距离；判断是否抵达航点，切换下一个航点。

航向参考 yaw_ref = atan2(yr - yh, xr - xh)：指向目标航点的角度。

期望速度 v_ref = min(dist_wp * 0.8, max_speed)：距离越远速度越大，上限最大速度。

7.3 位置 PID

误差 = 当前到航点距离；PID 输出期望前进速度u_pos。

7.4 航向 PID

误差 = 目标航向 - 当前估计航向；atan2(sin(e_yaw),cos(e_yaw))把角度误差限幅在 [-π,π]，解决角度跳变问题；输出期望角速度u_yaw。

7.5 速度 PID

误差 = 位置 PID 输出期望速度 − EKF 估计实际速度；输出控制量u_vel，范围 [-1,1] 对应 PWM 百分比。

7.6 差分驱动轮速分配

7.7 机器人真实动力学模型（Plant）

一阶惯性电机模型更新真实线速度、角速度；再用差分驱动运动学更新真实 x,y,yaw。

这部分是机器人 “真实世界”，控制器看不到真值，只能看到带噪声传感器。

7.8 模拟传感器

7.9 EKF 状态更新函数 ekf_step

8. KPI 指标计算（性能评估）

• 位置 RMSE：EKF 估计位置与真实位置均方根误差（cm）

• 航向 RMSE：航向估计误差（角度）

• 最大位置误差

• 成功到达航点数量

9. 数据导出

10. 绘图函数 plot_all_results

生成 3 张图：

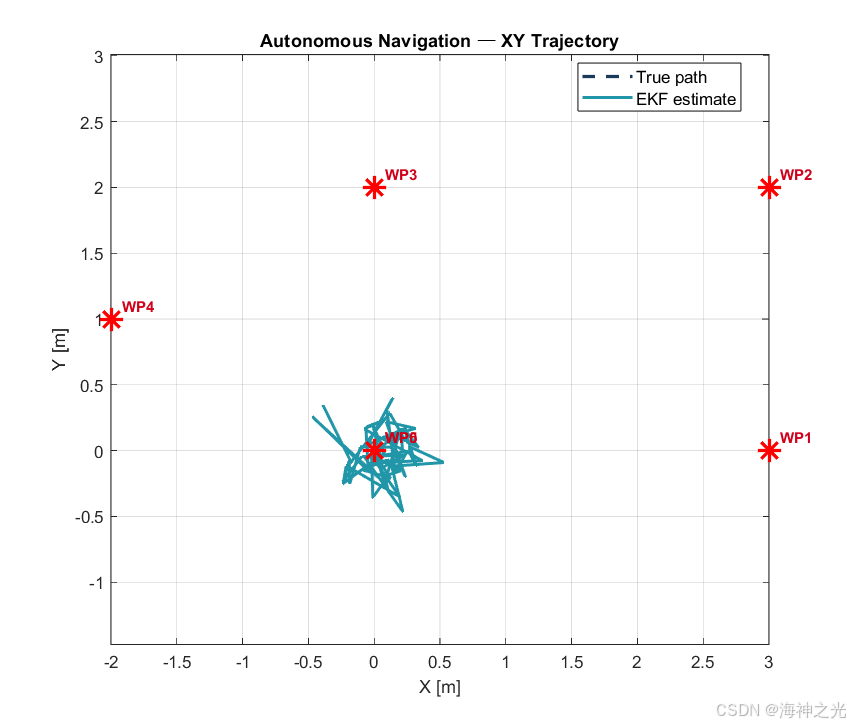

XY 轨迹图：机器人真实轨迹、EKF 估计轨迹、航点标记；

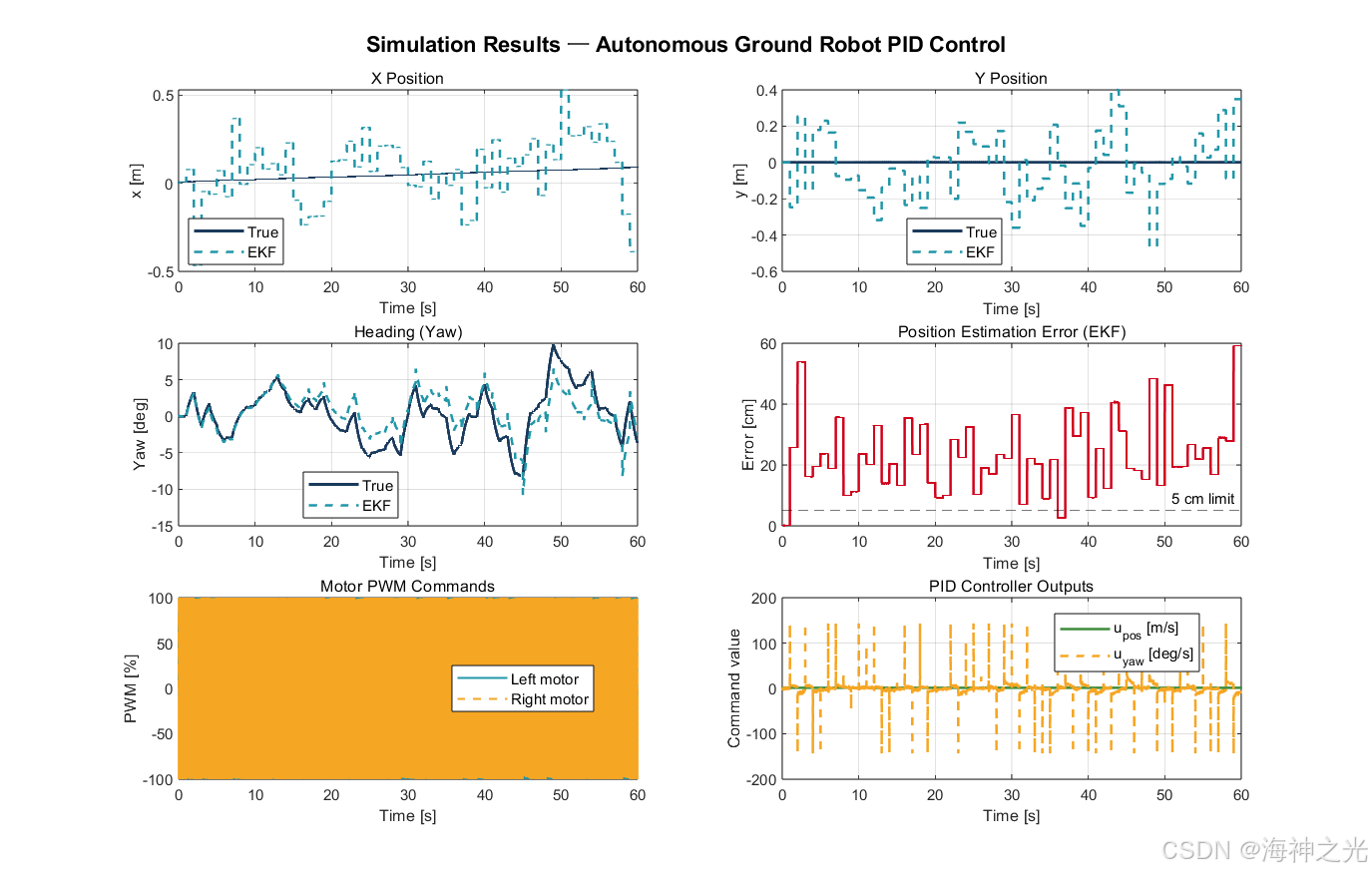

状态时序图：x/y 位置、航向、估计位置误差、左右轮 PWM、PID 输出随时间变化；

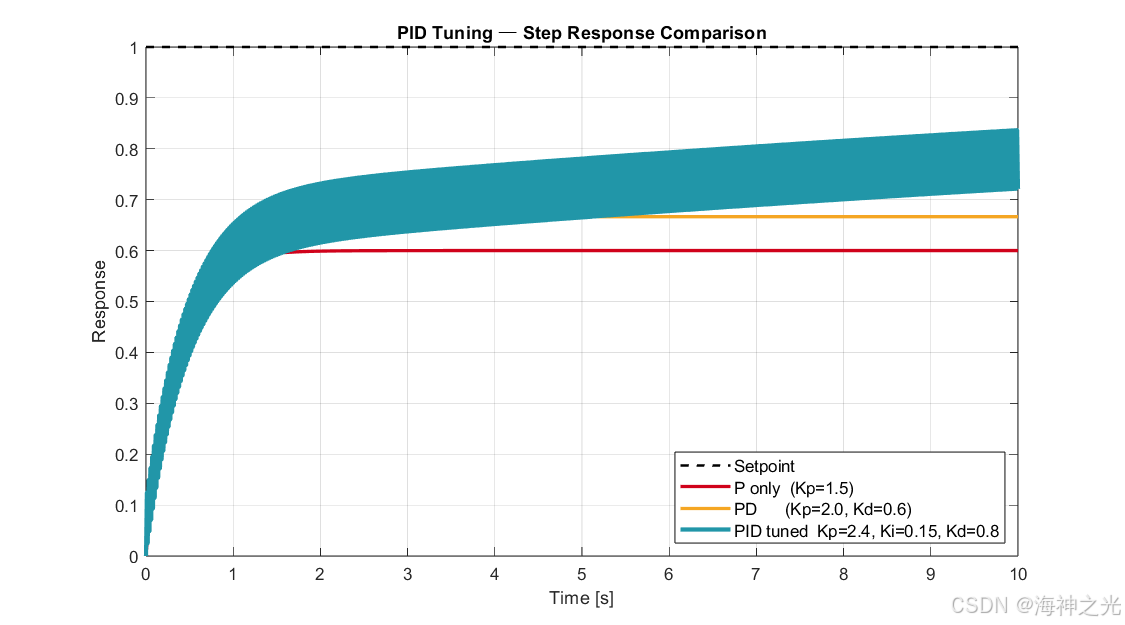

PID 阶跃响应对比：对比 P、PD、PID 三种控制器阶跃响应，直观展示微分 D 抑制超调、积分 I 消除稳态误差。

⛄二、部分源代码

⛄三、运行结果

⛄四、matlab版本及参考文献

1 matlab版本
2014a

2 参考文献
[1]王军晓;王琨琨;陈豪驰.基于碰撞概率与速度障碍的深度强化学习安全导航研究[J].计算机测量与控制.2025

3 备注
简介此部分摘自互联网，仅供参考，若侵权，联系删除
