Vlan(纯ENSP实验版)【小白也能做】
1.基础实验
本章节将经行最基础的接口类型实验
1.1access
本实验将进行最简单的vlan基础配置
第一步：创建所需要的vlan标签
[Huawei]vlan batch 10 20 30 #批量创建vlan第二步：为目标接口划分vlan标签

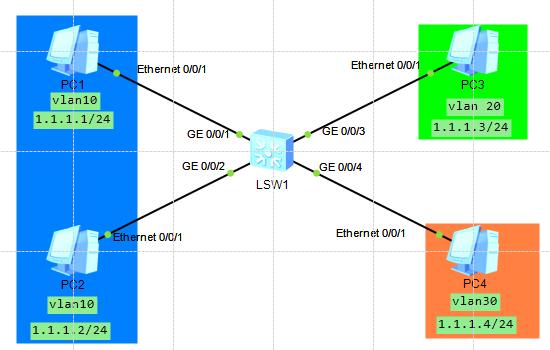

我们可以看见蓝色的区域是vlan10的范围，所以我们要将对应的接口g0/0/01和g0/0/02划分为vlan10。绿色的区域是vlan20的范围，所以我们要将对应的接口g0/0/03划分为vlan20。橙色的区域是vlan30的范围，所以我们要将对应的接口g0/0/04划分为vlan30。
interface GigabitEthernet0/0/1 // 进入千兆以太网接口GigabitEthernet0/0/1
port link-type access // 设置接口链路类型为access接入模式，用于连接终端设备
port default vlan 10 // 将该access接口划分到VLAN10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 30
验证
完成以上步骤实验完毕，可进行验证。
一：vlan划分是否正确

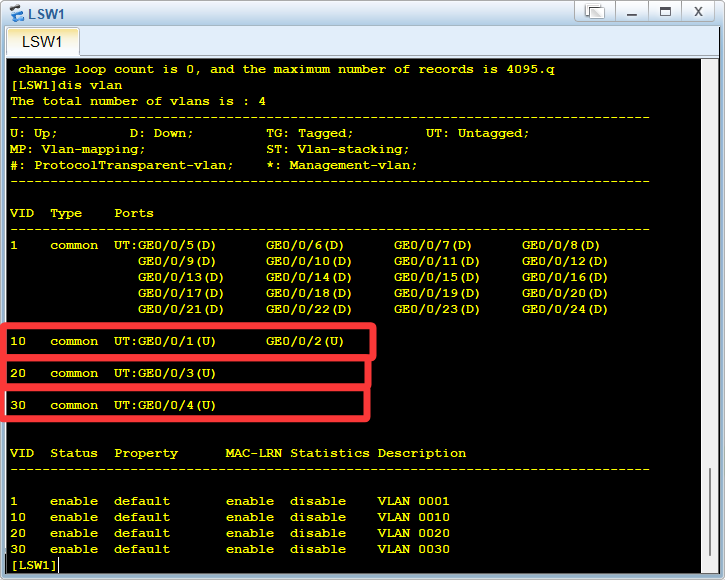

通过命令 display vlan 我们可以看见表象，图中对应VID（VLAN ID）后面对应的便是我们划分的相应接口，我们可以看见我们划分成功。
二：相同vlan是否可以ping通

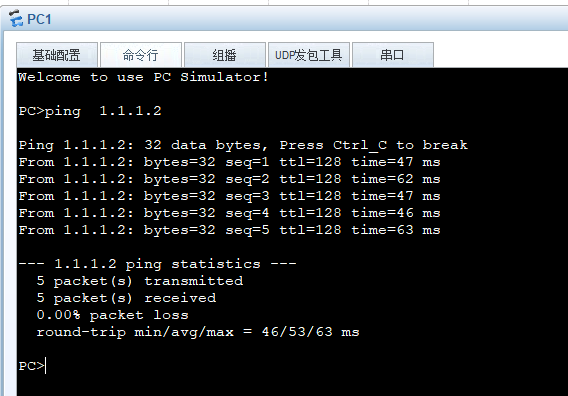

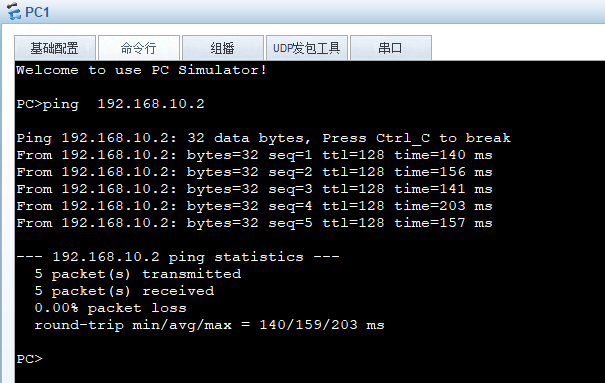

我们通过ping命令可以看见相同vlan可以ping通，vlan配置成功

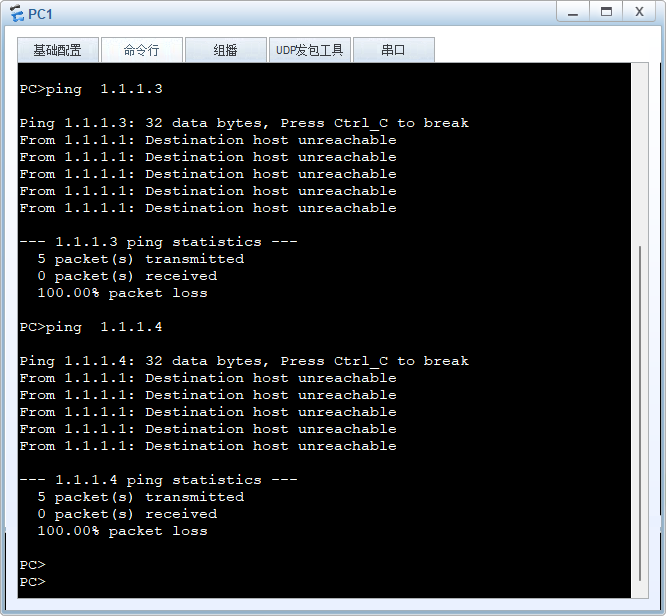

三：不同vlan是否不可以ping通

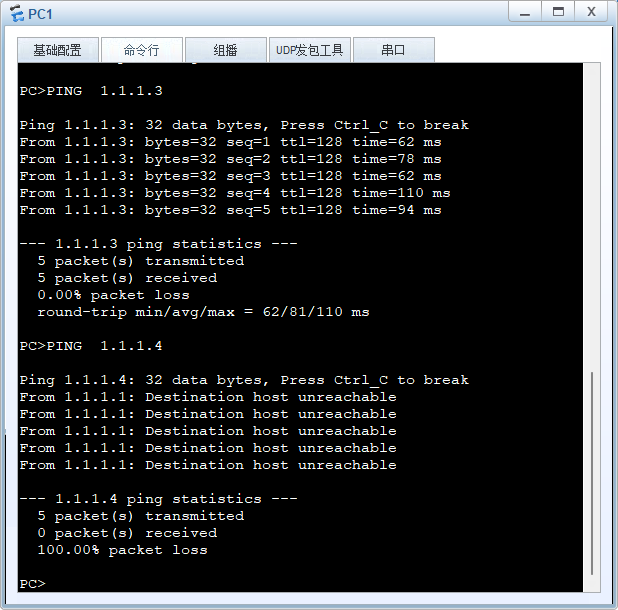

我们通过ping命令可以看见属于vlan10的PC1去 ping vlan20，vlan30的PC3,PC4。不相同vlan不可以ping通，vlan配置成功。
通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。
1.2.access+trunk
第一步：创建所需要的vlan标签
LSW1：
VLAN batch 10 20
LSW2：
vlan batch 10 20第二步：为目标接口划分打上vlan标签

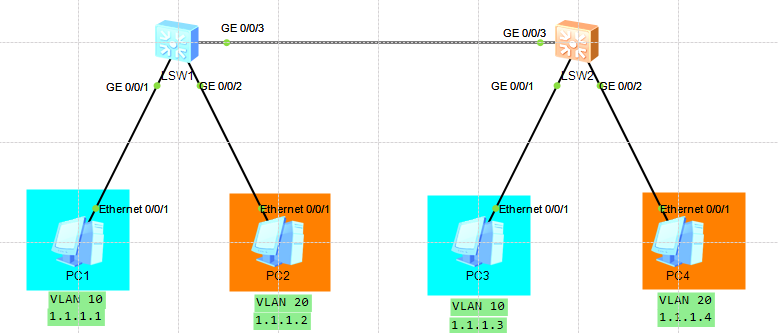

我们可以看见蓝色的区域是vlan10的范围，所以我们要将对应的交换机的接口g0/0/01划分为vlan10。橙色的区域是vlan20的范围，所以我们要将对应的接口g0/0/02划分为vlan20。
LSW1:
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
LSW2:
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
第三步：为交换机之间的接口改为trunk
我们可以看见交换机之间并不属于任何vlan,所以我们就将其对应接口类型改为trunk（用来保存标签）类型。
LSW1:
#
interface GigabitEthernet0/0/3
port link-type trunk //配置接口为trunk模式，用于交换机之间互联
可透传多个VLAN
port trunk allow-pass vlan 10 20 //允许VLAN10、VLAN20的数据携带标签帧从该trunk接口通过
LSW2:
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20验证
完成以上步骤实验完毕，可进行验证。

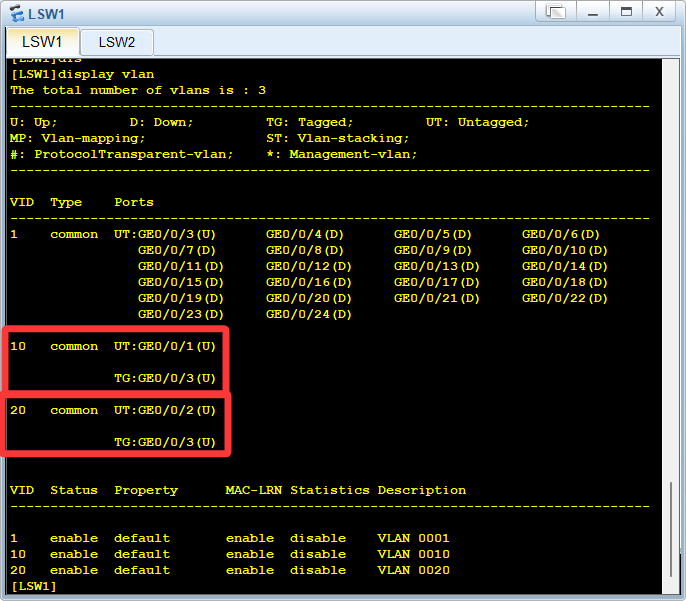

一：vlan划分是否正确
通过命令 display vlan 我们可以看见表象，图中对应VID（VLAN ID）后面对应的便是我们划分的相应接口，我们可以看见我们划分成功。【看见UT和TG，我们可以简单的理解UT为打上和去除标签的access类型，TG为保持标签的Trunk类型】
二：相同vlan跨交换机是否可以ping通
我们通过ping命令可以看见相同vlan可以ping通，vlan配置成功
三：不同的vlan跨交换机是否不可以ping通

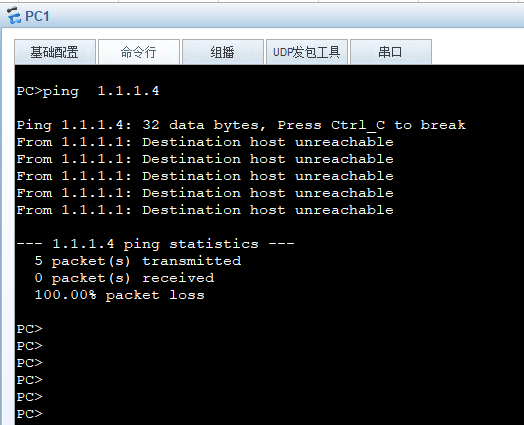

我们通过ping命令可以看见属于vlan10的PC1去 ping vlan20的PC4。不相同vlan不可以ping通，vlan配置成功。

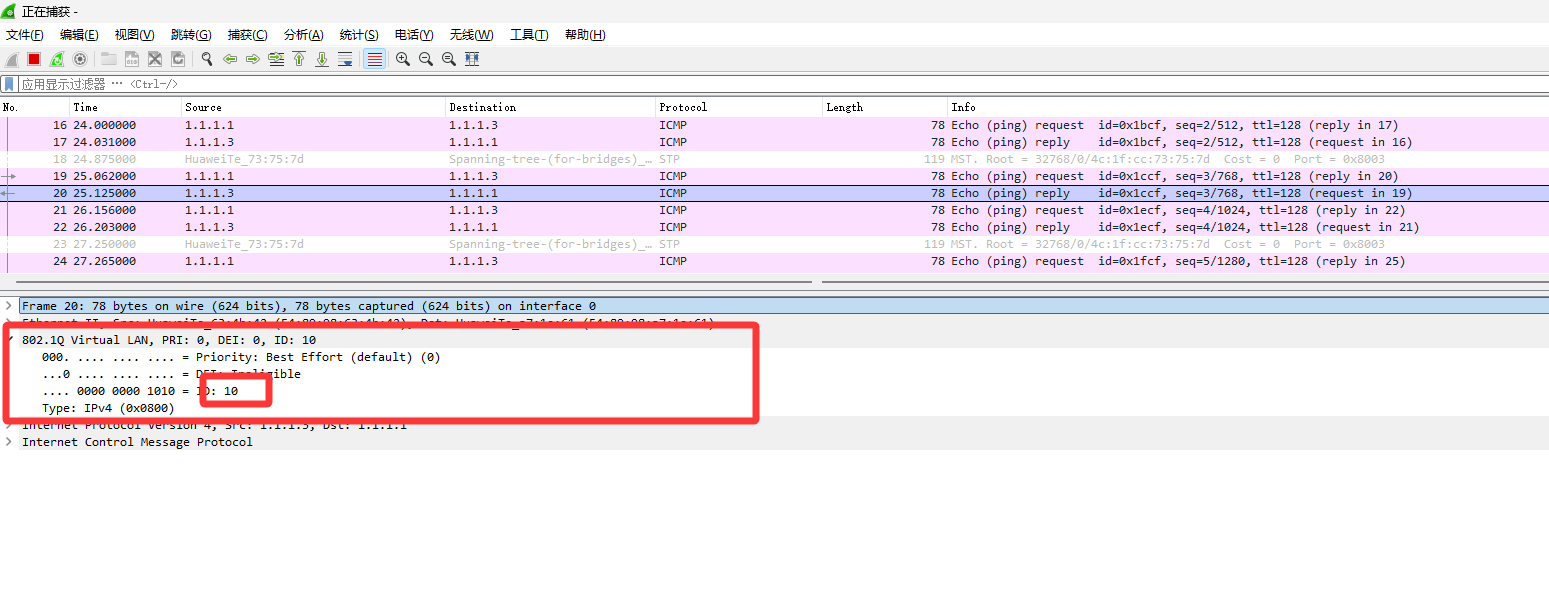

四：在交换机间trunk链路抓包检查
通过抓包，我们可以看见数据中含有携带标签VLAN10，trunk成功的保存了标签。我们在其他接口就找不到标签，因为数据在离开交换机的时候就被access去除了，而trunk就可以保留下来
通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。

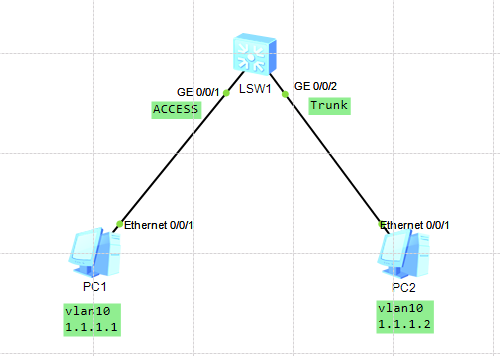

1.3trunk的进阶使用
我们在上文中提到Trunk的作用是保存标签，但也可以打上和去除标签（但只能用一个vlan）主要在Wlan换份vlan中用到。
第一步：创建所需要的vlan标签
LSW1：
VLAN 10
第二步：为目标接口划分打上vlan标签
LSW1:
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10 //允许VLAN10带标签流量通过该trunk接口
port trunk pvid vlan 10 //配置VLAN10流量经过该接口剥离标签
#
验证
完成以上步骤实验完毕，可进行验证。
一：vlan划分是否正确

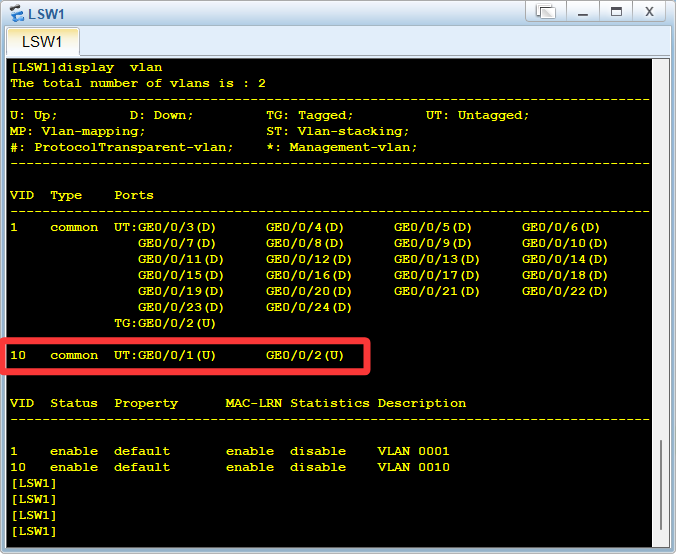

通过命令 display vlan 我们可以看见表象，图中对应VID（VLAN ID）后面对应的便是我们划分的相应接口，我们可以看见我们划分成功。【看见UT和TG，我们可以简单的理解UT为打上和去除标签的access类型，TG为保持标签的Trunk类型】
二：不同接口类型相同vlan可以ping通
我们通过ping命令可以看见trunk类型的接口也可以ping通。
通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。
1.4Hybrid

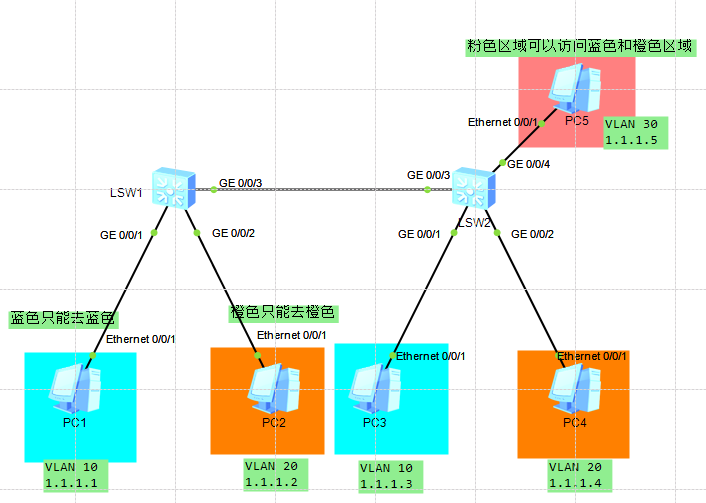

实验目的：认识Hybrid，蓝色跟橙色隔离，但是粉色可以互访。
hybrid是一个很厉害的接口类型，我们可以将其理解为access和trunk的结合体，它可以打上标签，可以剥离标签，也可以保留标签。相对来说要复杂很多，但是正式因为这很负责，所以可以做到一个很特殊的功能，实现不同vlan互访（粉色区域）。
接下来我们可以从三个步骤来学习和运用hybrid。
准备阶段：创建所需要的vlan标签
LSW1:
#
vlan batch 10 20 30
LSW2:
#
vlan batch 10 20 30第一步：配置打上标签的Hybrid命令
Hybrid类型不同access类型。access同时有打上标签和去除标签的作用，而以下该命令的作用只能用来打上vlan标签而不能去除vlan标签（相当于access的一半功能），所以配置之后PC是不通的。
lsw1:
#
interface GigabitEthernet0/0/1
port link-type hybrid //设置接口为hybrid模式，可同时处理带标签、不带标签帧
port hybrid pvid vlan 10 //配置hybrid接口本征VLAN为10；
接收无标签数据帧时打上VLAN10标签
#
interface GigabitEthernet0/0/2
port link-type hybrid
port hybrid pvid vlan 20
lsw2:
#
interface GigabitEthernet0/0/1
port link-type hybrid
port hybrid pvid vlan 10
#
interface GigabitEthernet0/0/2
port link-type hybrid
port hybrid pvid vlan 20
#
interface GigabitEthernet0/0/3
port link-type hybrid
port hybrid pvid vlan 30第二步：配置保留标签的Hybrid命令
以下该命令的作用类似于Trunk，是用于在交换机之间携带vlan传递。
lsw1:
interface GigabitEthernet0/0/3
port link-type hybrid
port hybrid tagged vlan 10 20 30 // VLAN10、20、30报文从该口发出时携带VLAN标签
lsw2:
interface GigabitEthernet0/0/3
port link-type hybrid
port hybrid tagged vlan 10 20 30第三步：配置去除标签的Hybrid命令
以下命令相当于access的另一半功能，剥离标签功能。配置之后PC就可以互通了。
lsw1:
#
interface GigabitEthernet0/0/1
port hybrid untagged vlan 10 30 // 接口发送VLAN10、30报文时剥离标签；
#
interface GigabitEthernet0/0/2
port hybrid untagged vlan 20 30
lsw2:
#
interface GigabitEthernet0/0/1
port hybrid untagged vlan 10 30
#
interface GigabitEthernet0/0/2
port hybrid untagged vlan 20 30
#
in#terface GigabitEthernet0/0/4
port hybrid untagged vlan 10 20 30 // 接口发送VLAN10、20、30报文时剥离标签；（我们可以看见Hybrid的接口类型是对来说复杂的，但正是因为比较复杂，它做到了access和trunk不能做到的，实现不同vlan的二层互访【粉色区域为vlan30，但它可以访问vlan10,20】）
完成以上步骤实验完毕，可进行验证。
验证

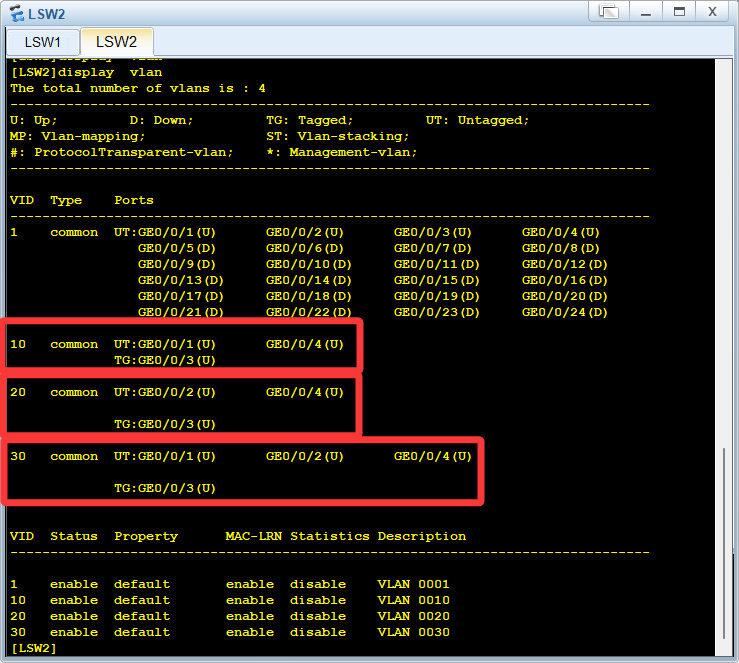

一，vlan划分是否正确：

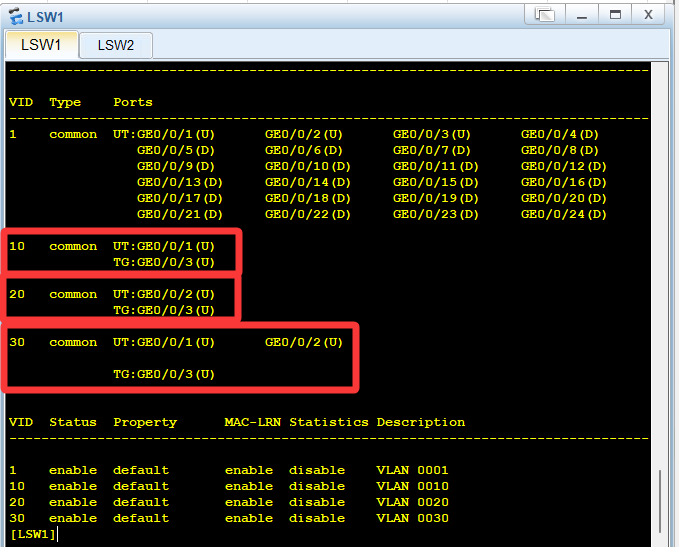

通过命令 display vlan 我们可以看见表象，图中对应VID（VLAN ID）后面对应的便是我们划分的相应接口，我们可以看见我们划分成功。需要打上和去除vlan的接口和需要保存vlan的接口都配置正确。

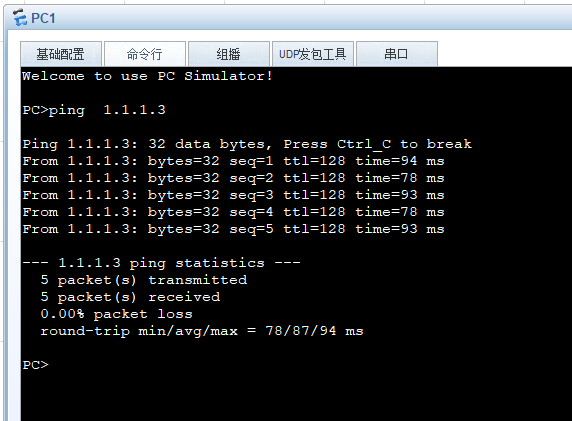

二，蓝色和橙色区域是否隔离，内部又是否互通：

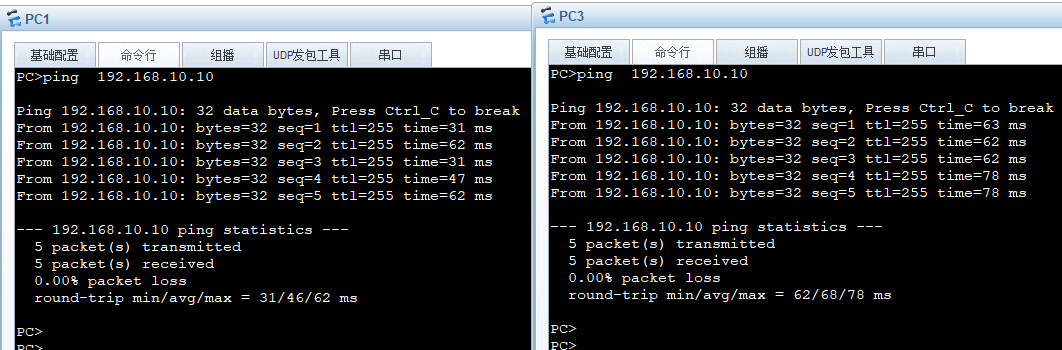

我们可以看见蓝色的vlan10的PC1可以访问蓝色的PC3,并隔离橙色的Vlan20的PC4

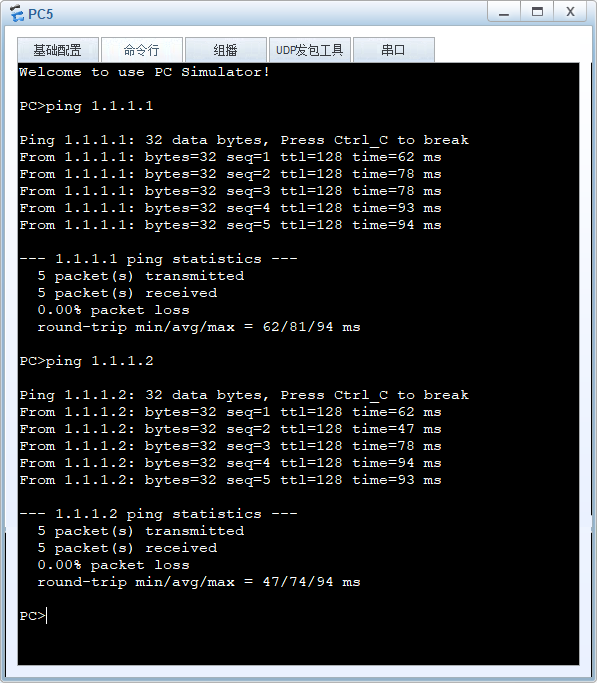

三，粉色区域可以访问蓝色VLAN10和橙色Vlan20：
四：在交换机间链路抓包检查

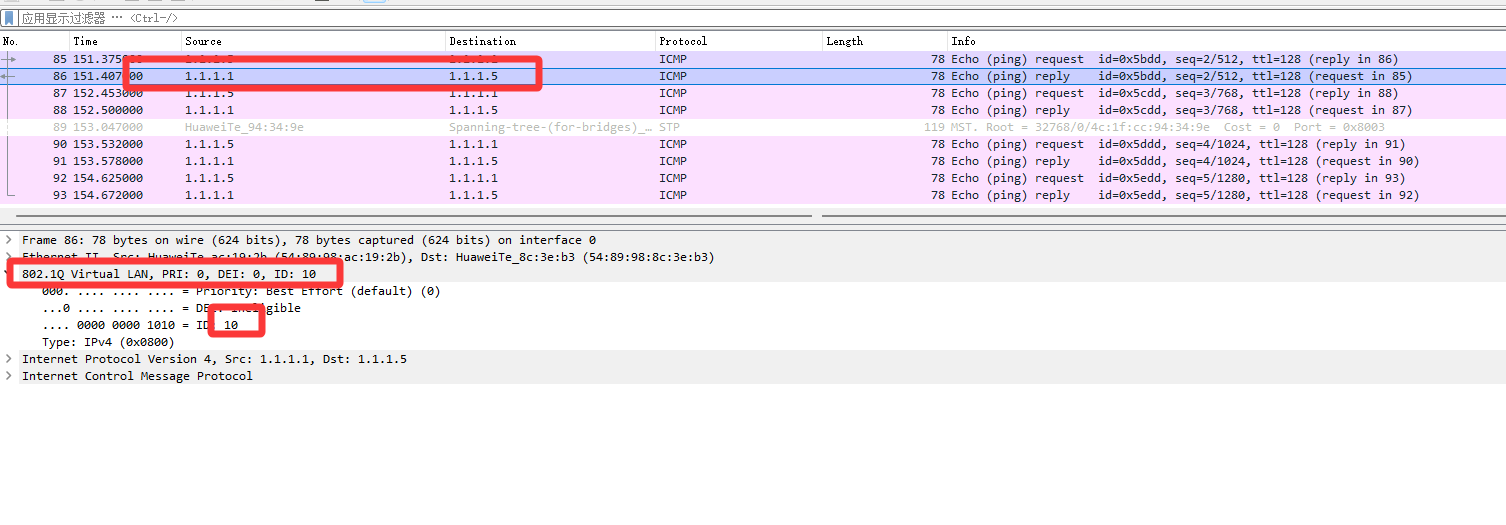

通过抓包，我们可以看见PC5访问PC1的数据中含有携带标签VLAN30，Hybrid成功的保存了标签。我们在其他接口就找不到标签，因为数据在离开交换机的时候去除了，而交换机间就可以保留下来。hybrid可以同时担任access和trunk类型。

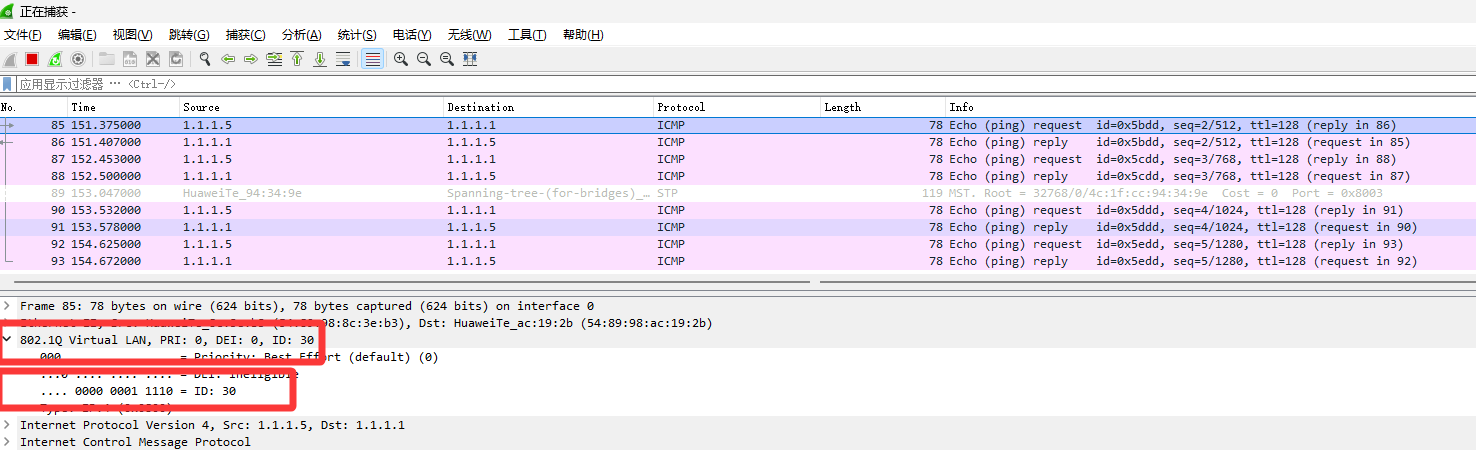

而且我们可以看见PC5去访问PC1携带的标签是Vlan30,而PC1返回PC5携带的标签是Vlan10
通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。
2.进阶实验

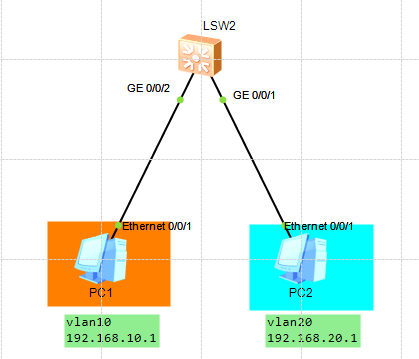

2.1vlanif
vlanif的目的是为了跨网段ping通。
第一步：创建所需要的vlan标签
vlan batch 10 20 第二步：为目标接口划分vlan标签
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10第三步：创建vlanif，并配置ip地址
#
interface Vlanif10 // 进入三层虚拟VLAN接口10，作为VLAN10的网关接口
ip address 192.168.10.254 255.255.255.0 // 配置IP地址192.168.10.254，掩码24位，
192.168.10.0网段网关
#
interface Vlanif20

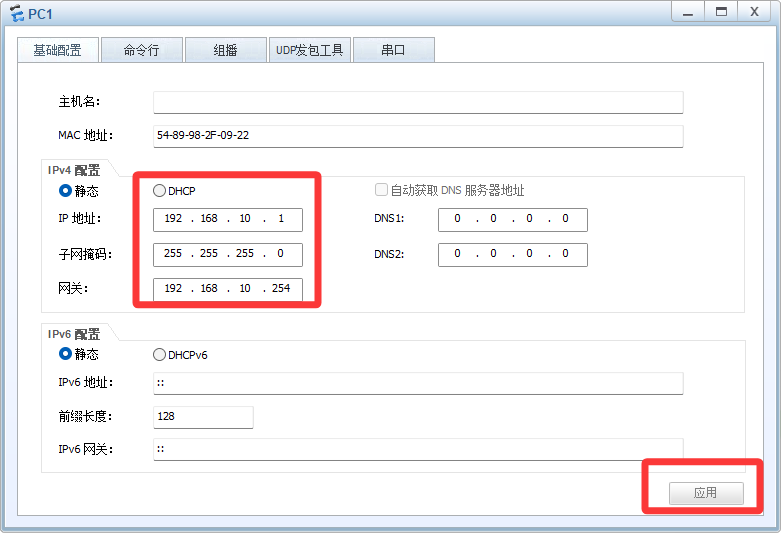

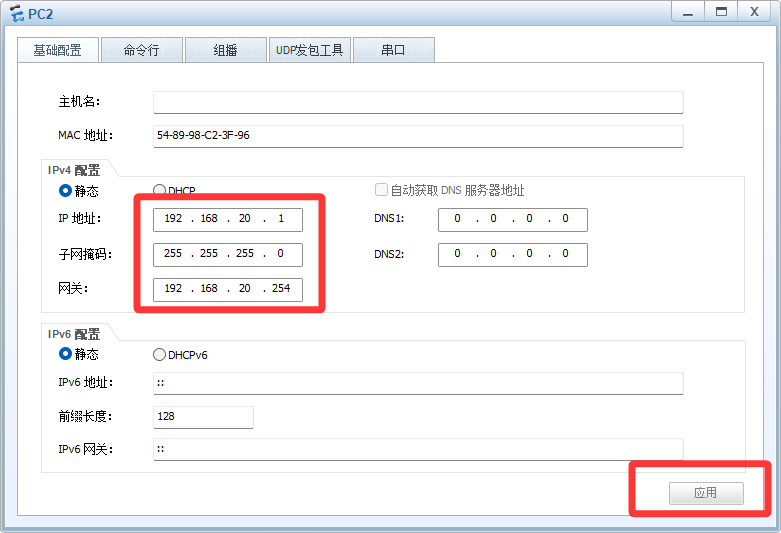

ip address 192.168.20.254 255.255.255.0第四步：配置PC的IP，子网以及网关
完成以上步骤实验完毕，可进行验证。
验证
一，vlan划分是否正确

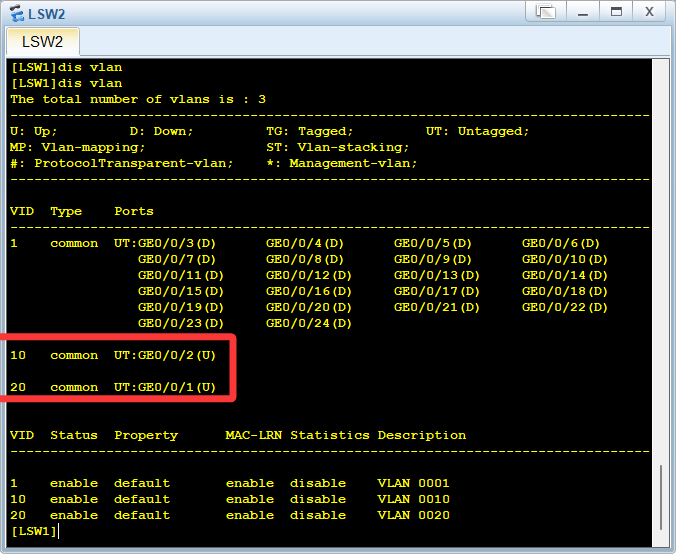

通过命令 display vlan 我们可以看见表象，图中对应VID（VLAN ID）后面对应的便是我们划分的相应接口，我们可以看见我们划分成功。
二，vlanif的IP配置是否正确

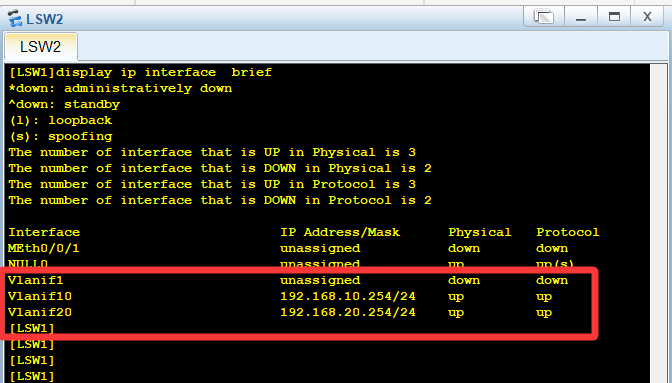

我们通过display ip interface brief 查看ip配置是否正确，我们可以看见如下，证明我们的配置成功。

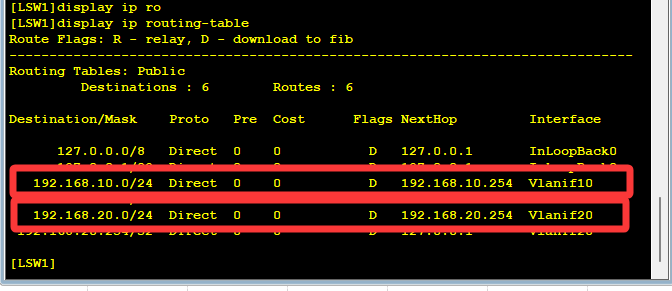

三，路由表是否含有相对应网段
通过命令display ip routing-table来查看路由表信息，我们可以看见表象含有对应路由信息。

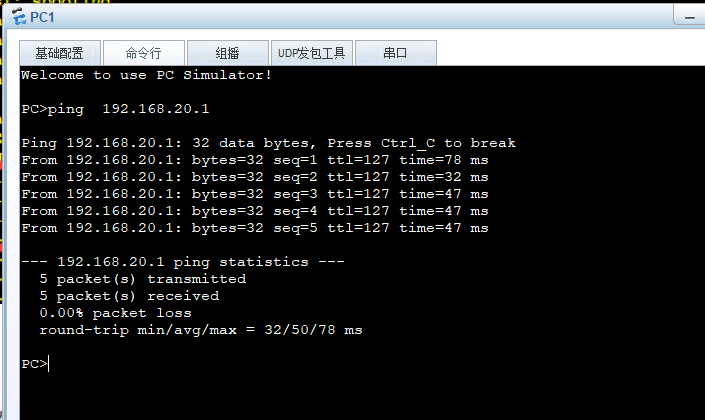

四，不同网段是否ping通

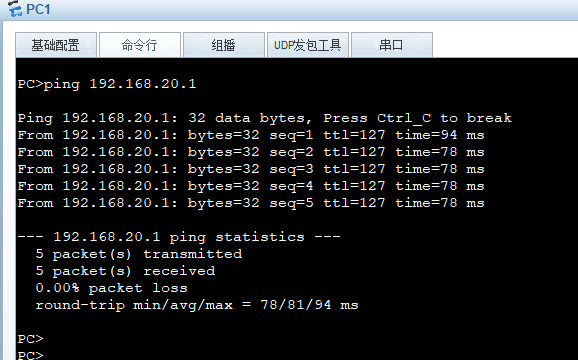

通过命令ping来查看路由的连通性，我们可以看见可以ping通，得以证明连通性成功。
通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。

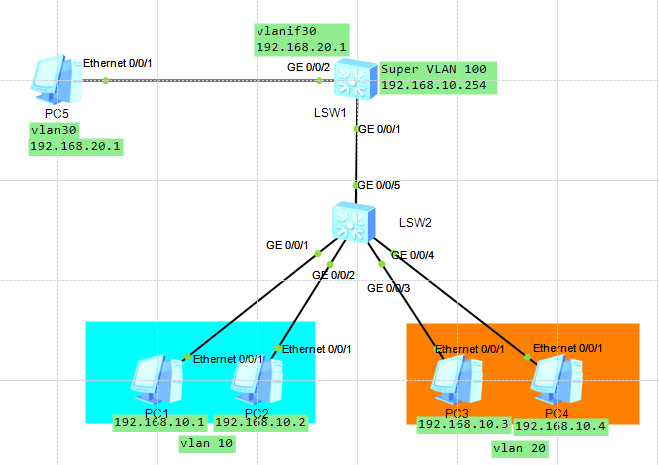

2.2vlan聚合（Super VLAN）
用于在相同网段但是在不同vlan的情况,采用一个网关就可以与其他网段互访
第一步，创建所需vlan
LSW1：
vlan batch 10 20 30 100
LSW2：
vlan batch 10 20第二步，为对应接口划分vlan
lsw1:
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 30
lsw2:
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 10 20第三步，配置Super-VLAN，并将VLAN10、VLAN20加入其中，作为其Sub-VLAN。
lsw1:
#
vlan 100
aggregate-vlan // 配置VLAN100为聚合VLAN（主VLAN）
access-vlan 10 20 // 将VLAN10、VLAN20配置为该聚合VLAN下的访问VLAN
#
第四步，配置vlanif并使能Sub-VLAN间的Proxy ARP功能（如果不使能，则sub-vlan无效果）
lsw1:
#
interface Vlanif30
ip address 192.168.20.254 255.255.255.0
#
interface Vlanif100 // 进入Super‑VLAN聚合主VLAN100的三层接口
ip address 192.168.10.254 255.255.255.0 // 配置Super‑VLAN网关
子VLAN10、20共用此网关192.168.10.254
arp-proxy inner-sub-vlan-proxy enable // 开启Super‑VLAN内部子VLAN ARP代理，
实现子VLAN之间三层通信
#
完成以上步骤实验完毕，可进行验证。
验证

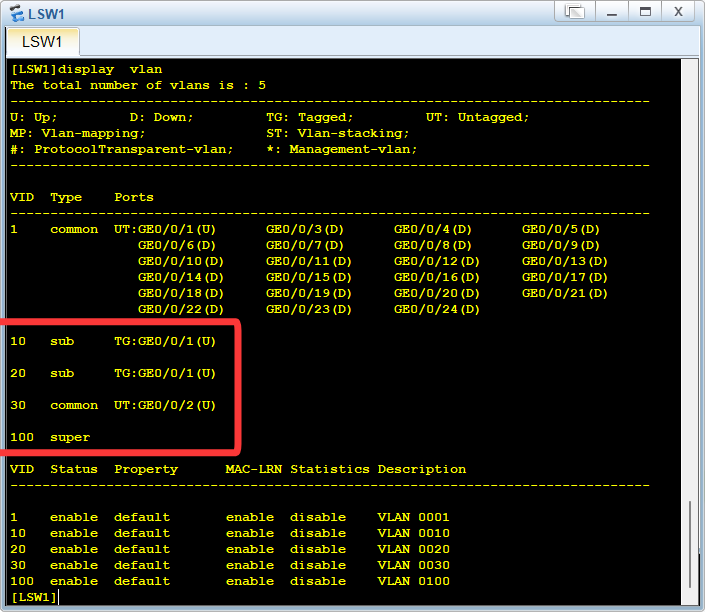

执行命令display vlan 查看所有VLAN或指定VLAN的相关信息。我们可以看见super vlan和sub vlan,并配置正确。

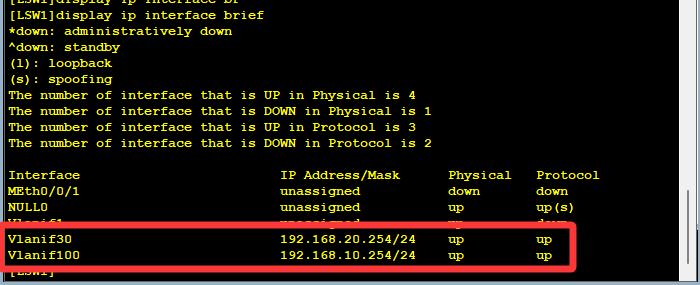

执行命令display ip interface brief 查看VLANIF接口信息,并配置正确。
执行命令display sub-vlan ，查看Sub-VLAN类型的VLAN信息
执行命令display super-vlan，查看Super-VLAN类型的VLAN表项信息。
连接性测试，执行命令ping，查看Super-VLAN是否起效果。
通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。
2.3 mux-vlan

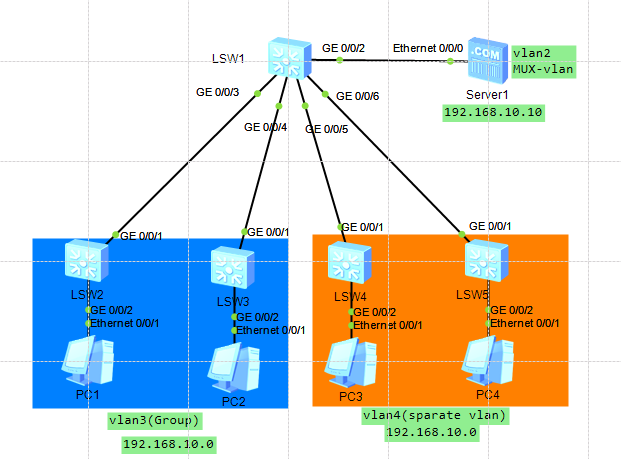

mux-vlan可以做到vlan的PC之间互相交流，也可以控制pc之间相互隔离。是一种通过VLAN进行网络控制的机制。我们可以做到sparate组的pc不能再内部互访，Group组的可以内部互访，且两组都可以访问server1. （lsw2,3,4,5不做配置）
第一步,创建vlan
lsw1:
vlan batch 2 3 4
第二步,为目标接口划分打上vlan标签
LSW1：
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 2
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 3
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 3
#
interface GigabitEthernet0/0/5
port link-type access
port default vlan 4
#
interface GigabitEthernet0/0/6
port link-type access
port default vlan 4
第三步,配置主VLAN的MUX-VLAN功能。
#
vlan 2
mux-vlan // 将VLAN2配置为MUX‑VLAN（多路复用VLAN，主VLAN）
subordinate separate 4 // 配置从VLAN4为隔离型从VLAN
subordinate group 3 // 配置从VLAN3为组型从VLAN
#
第四步,配置接口加入VLAN并使能MUX-VLAN功能。
#
interface GigabitEthernet0/0/2
port mux-vlan enable // 开启端口MUX‑VLAN功能
#
interface GigabitEthernet0/0/3
port mux-vlan enable
#
interface GigabitEthernet0/0/4
port mux-vlan enable
#
interface GigabitEthernet0/0/5
port mux-vlan enable
#
interface GigabitEthernet0/0/6
port mux-vlan enable完成以上步骤实验完毕，可进行验证。
验证

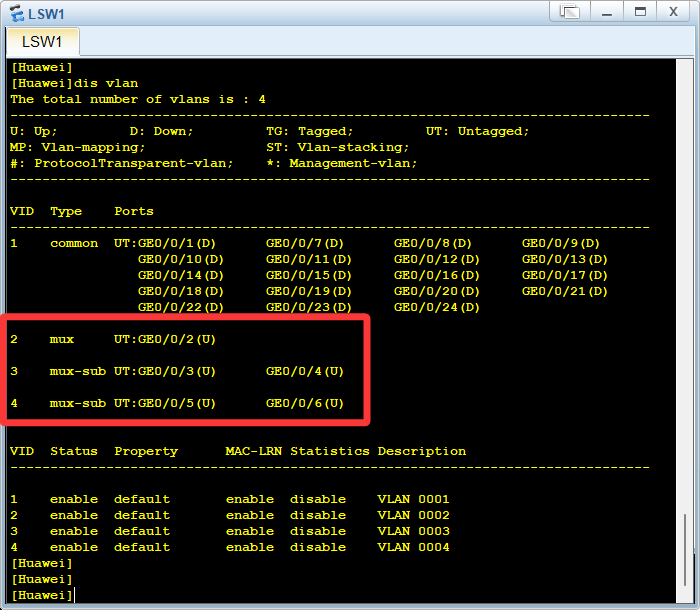

一：vlan划分是否正确
二：执行命令display mux-vlan，查看所有MUX VLAN的相关信息。
三：执行命令ping，查看PC的连通性。

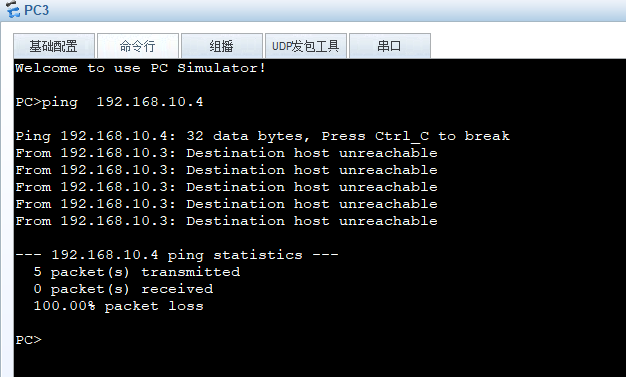

1，sparate组的pc不能内部互访，验证成功
2，Group组的可以内部互访，验证成功
3，所有组都可以访问server1，验证成功
通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。

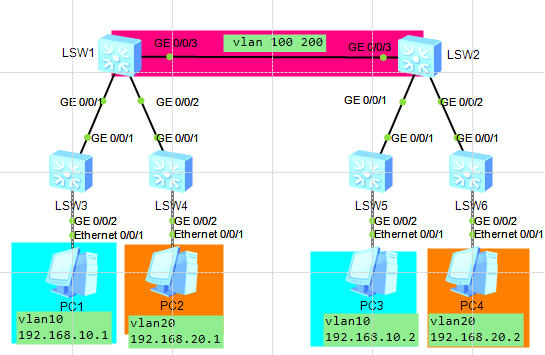

2.4QinQ
一层报文里面打两层 VLAN 标签，外面是公网外层 VLAN，内部用户内层 VLAN；实现用户私网 VLAN 在网络透传，节省公网 VLAN 资源。（做到了双层vlan传递）
第一步，创建vlan
LSW1:
#
vlan batch 100 200
LSW2:
#
vlan batch 100 200
LSW3:
#
vlan batch 10
LSW4:
#
vlan batch 20
LSW5:
#
vlan batch 10
LSW6:
#
vlan batch 20第二步，划分vlan接口
LSW3:
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
LSW4:
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 20
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
LSW5:
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
LSW6:
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 20
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20第三步，配置连接业务的接口为QinQ类型，并分别加入VLAN。实现不同业务添加不同的外层VLAN Tag。
LSW1:
#
interface GigabitEthernet0/0/1
port link-type dot1q-tunnel // 设置端口类型为QinQ隧道端口，
收到用户带标签报文，在外层新增VLAN标签
port default vlan 100 // 指定该端口QinQ的外层VLAN为100
(VLAN10的外层就是vlan100)
#
interface GigabitEthernet0/0/2
port link-type dot1q-tunnel // QinQ隧道端口
port default vlan 200 // 指定该端口QinQ的外层VLAN为200第4步，连接公网的接口加入相应VLAN，实现允许VLAN100和200的报文通过。
lsw1:
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 100 200
qinq protocol 9100 // 修改QinQ外层TPID值为0x9100
lsw2:
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 100 200
qinq protocol 9100
完成以上步骤实验完毕，可进行验证。
验证

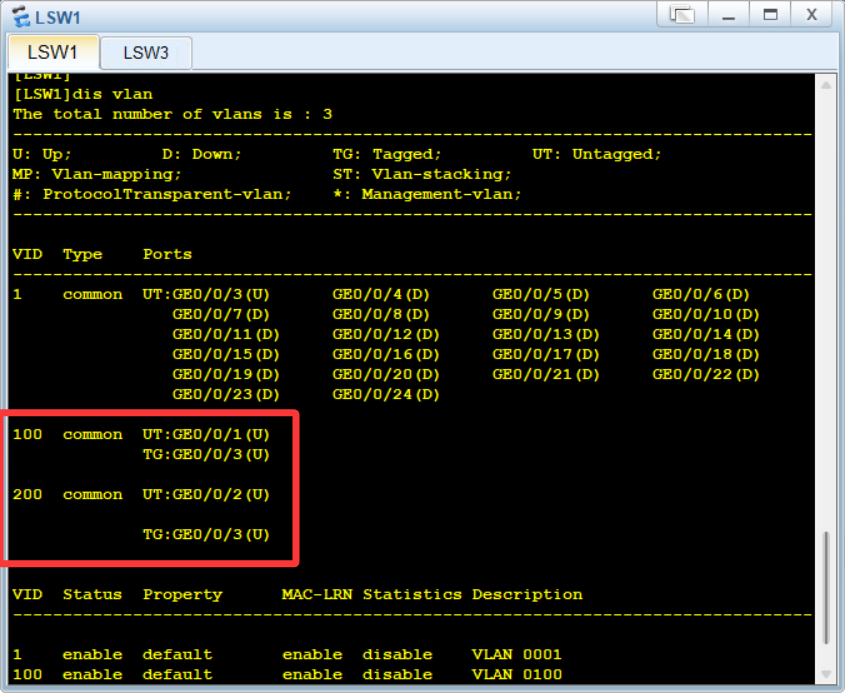

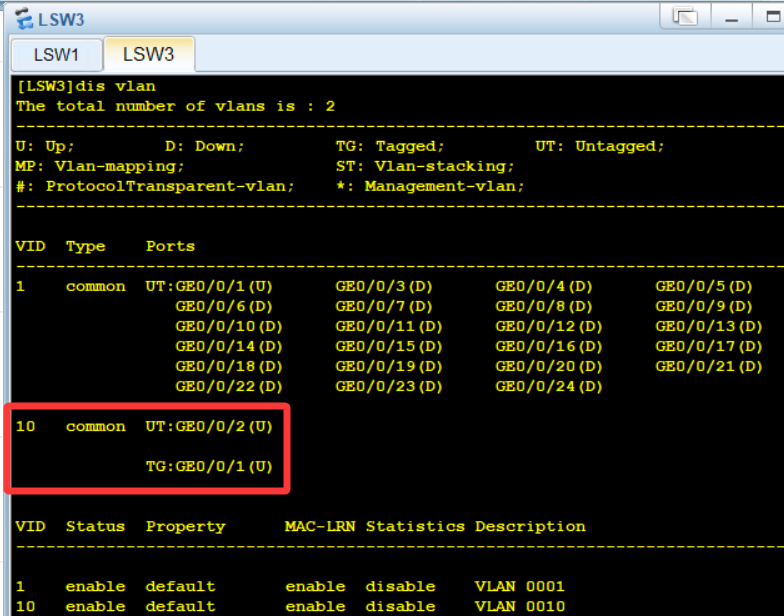

一：vlan划分是否正确
通过命令 display vlan 我们可以看见表象，图中对应VID（VLAN ID）后面对应的便是我们划分的相应接口，我们可以看见我们划分成功。
二：是否可以ping通
我们通过ping命令可以看见相同vlan可以ping通，vlan配置成功

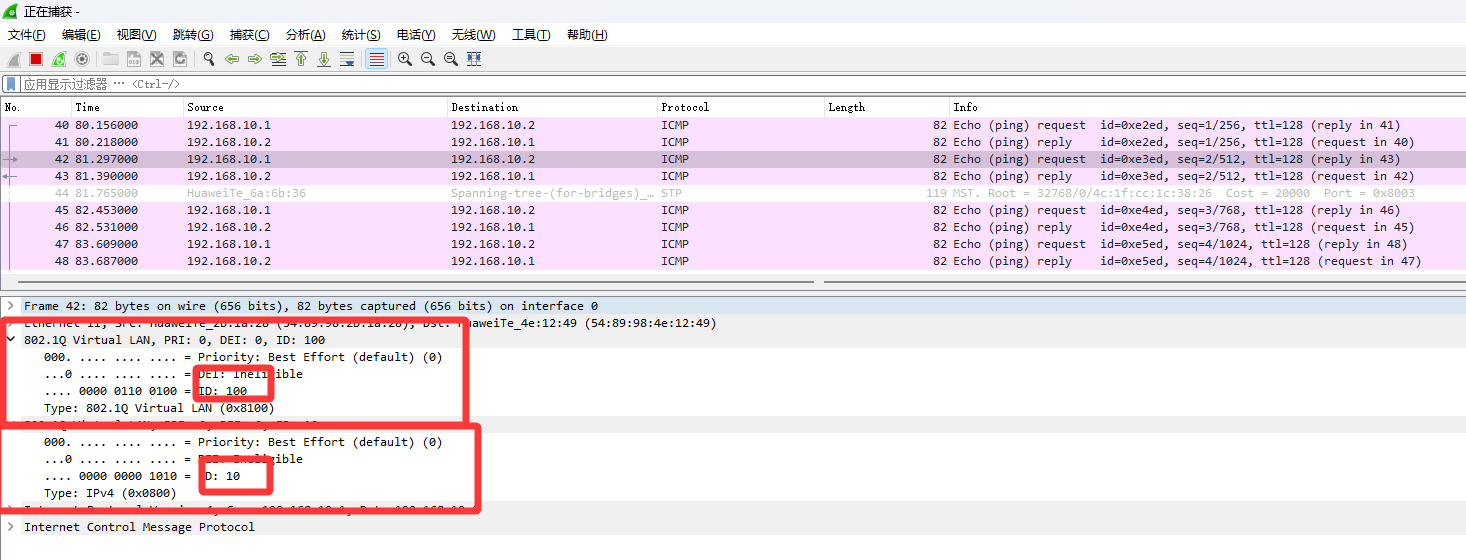

三：抓包检查vlan标签
通过抓包，我们可以看见数据中含有携带标签VLAN10，VLAN100，Qinq成功的保存了标签。并保证其连通性
通过如上检查，我们可以证明实验配置顺利成功（为你鼓掌）。
以上就是vlan的一些基础配置和实验，如果你觉得还不错难度合适就关注“主播”，谢谢麻烦了，加密解密
