CNC 铜公加工自动上下料技术方案：复合机器人驱动的系统自动化实践

一、问题背景：CNC 铜公加工中的人工上下料瓶颈

在模具制造和精密机械加工场景中，CNC 设备本身的自动化程度不断提升，但围绕机床上下料、物料转运、待加工件存储等环节，很多工厂仍然高度依赖人工操作。

尤其在铜公模具加工过程中，操作人员需要不断往返于料架和 CNC 设备之间，完成找料、取料、搬运、装夹、下料、回库等一系列操作。随着设备数量增加，这种传统模式的问题日益突出：人员频繁走动导致效率低下，设备与人员之间相互等待造成待机浪费，夜间生产对人员排班依赖较高，多台设备之间的物料调度也变得越来越复杂。

核心问题在于：CNC 实现了 "自动加工"，但上下料环节仍停留在 "人工生产" 模式，两者之间存在明显的自动化断层。

二、复合机器人 CNC 自动上下料方案的系统架构

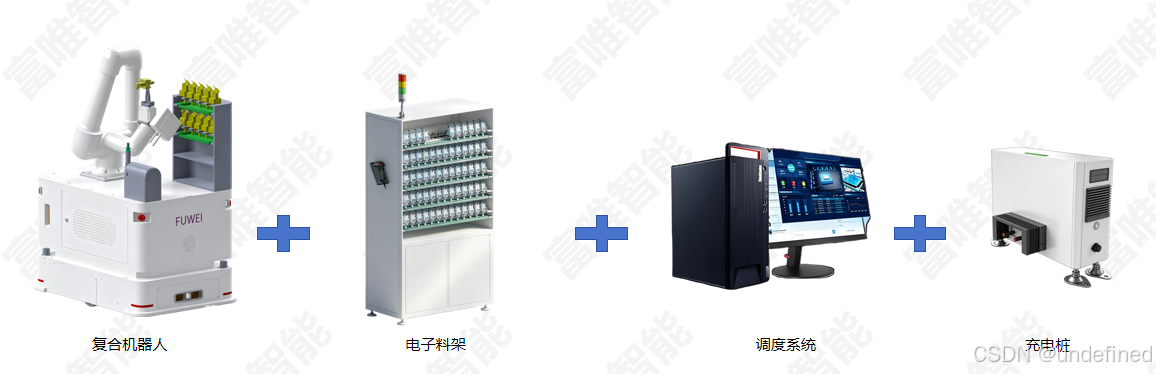

针对 EROWA 标准铜公模具 ITS 工装应用场景，富唯智能提出了一套复合机器人 CNC 自动上下料解决方案，通过复合机器人、电子料架、调度系统、充电系统以及 CNC 设备改造，将原本分散的人工操作连接为一套连续的自动化流程。

该方案的核心不是简单地用机器人替代人工搬一次料，而是将整个上下料过程纳入系统统一管理，实现从任务下达到物料回库的全流程自动化。

2.1 生产任务下达与自动派单

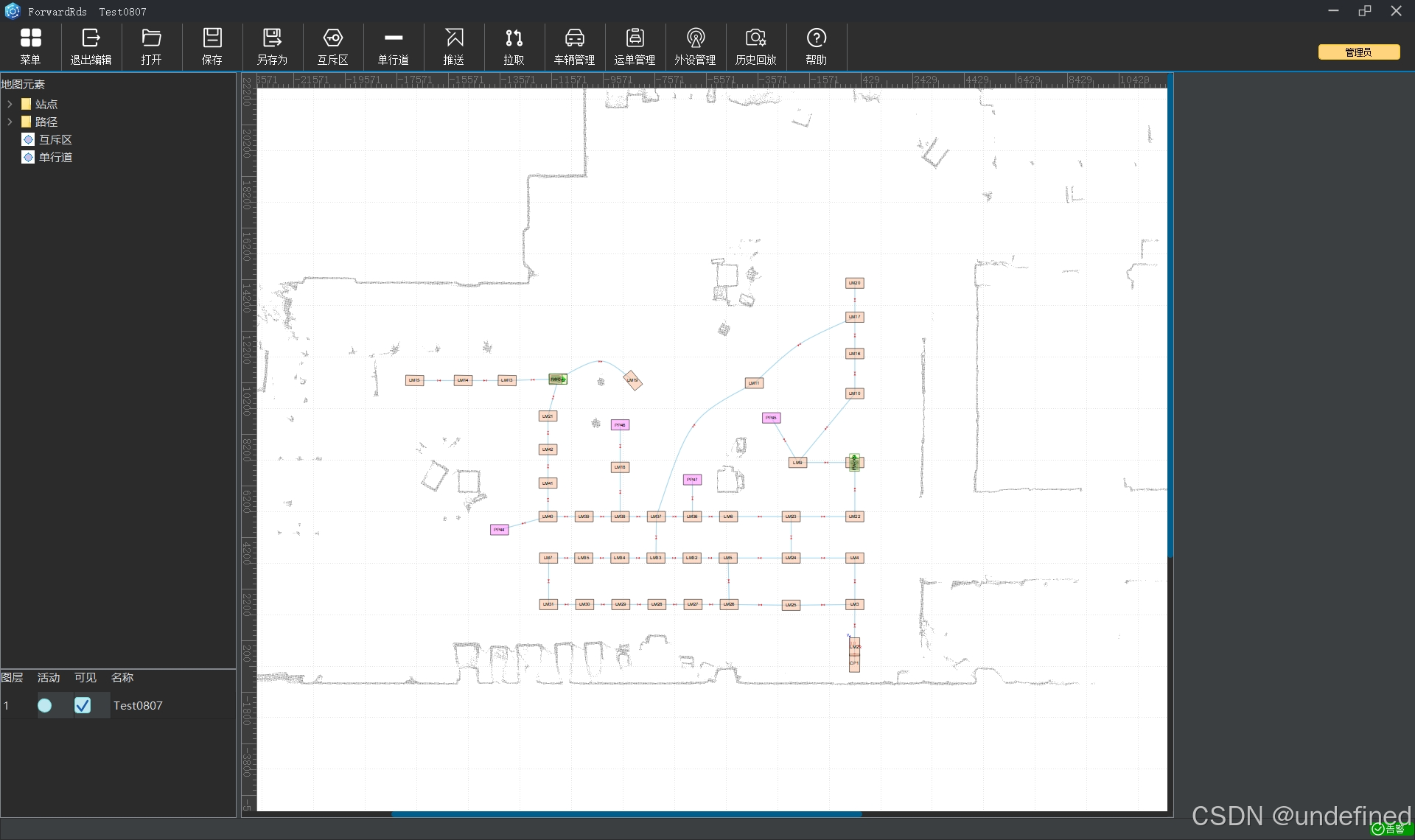

生产人员通过定制交互终端查看 CNC 设备状态和电子料架状态，根据生产计划下达加工任务，指定某个物料进入某台 CNC 的某个加工位。任务下达后，调度系统自动安排复合机器人执行搬运任务，无需人工干预机器人的路径和动作规划。

2.2 取料、上料与 CNC 信号交互

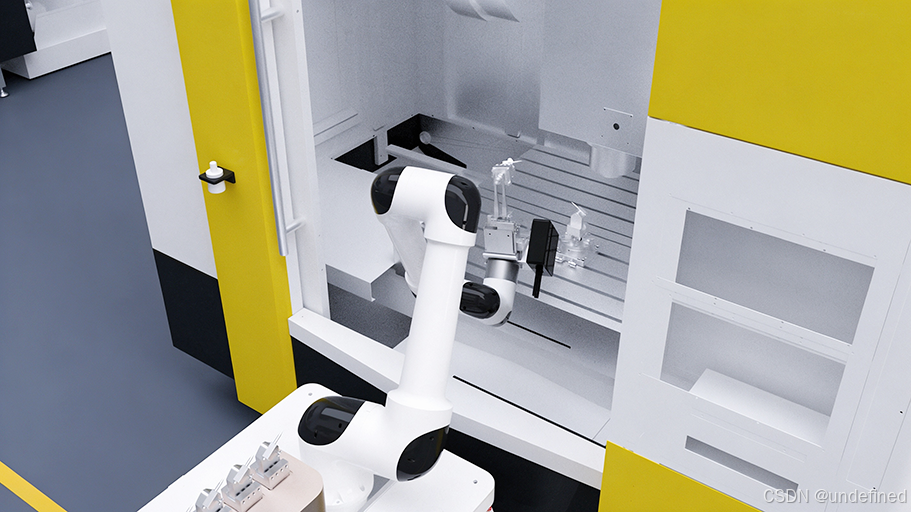

复合机器人根据调度指令前往电子料架取出对应铜公工装，自主移动到指定机床完成上料；与此同时，调度系统与 CNC 进行信号交互，自动选定相应加工程序，实现物料到位与程序启动的衔接。

2.3 下料、回库与自动物流闭环

加工结束后，系统自动生成下料任务，复合机器人前往机床取走已加工完成的物料，并送回电子料架指定储位。从取料、运输、上料到加工完成后的下料、回库，形成一套完整的自动物流闭环。

三、为什么采用复合机器人而非固定机械臂

3.1 传统固定式机械臂的局限

传统固定式机械臂通常服务于单台或少量设备，重复定位精度和自动化程度较高，但生产布局调整时柔性有限。当车间需要增加设备或调整加工路线时，固定机械臂的工作空间无法随之扩展，往往需要重新规划安装位置和输送机构。

3.2 AMR 移动底盘 + 协作机械臂的技术优势

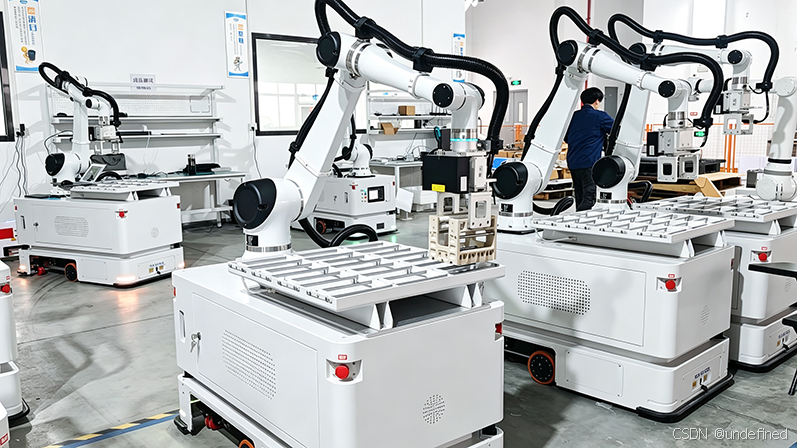

复合机器人将 AMR 移动底盘与协作机械臂结合，机器人不仅能够 "抓"，还能够自主 "走"。一台复合机器人可以根据调度任务，在电子料架、不同 CNC 设备以及检测工位之间移动作业，使自动化能力从单台设备扩展到整个加工区域。

对于多台 CNC 并列布置的机加工车间，这种模式的柔性价值尤为明显。当生产任务变化、设备利用率变化或加工路线调整时，系统可以重新配置任务和路径，无需围绕每台机床重新建设固定输送机构。

四、视觉定位与抓取精度：上下料可靠性的技术保障

CNC 自动上下料的关键不仅在于 "能搬"，更在于 "能够准确抓取和放置"。料架储位、机床加工位的位置偏差，以及工装本身的公差，都对机器人的抓放精度提出了较高要求。

4.1 3D 视觉定位与 ±0.2mm 抓取精度

方案中的复合机器人由移动底盘、3D 相机、协作机械臂、机器人夹爪和 AI 具身智能控制器等组成。3D 视觉系统通过拍照定位实现位置补偿，抓取精度可达 ±0.2mm，从而提升机器人面对料架、机床等不同作业位置时的抓放可靠性。

4.2 双工位夹爪设计

机器人采用双工位夹爪设计，可根据具体项目需求进行适配。双工位夹爪允许机器人在上料的同时完成下料动作，减少机器人往返次数，为进一步优化上下料节拍和运行效率提供了硬件条件。

​

五、夜间连续加工与少人化生产的实现条件

对于 CNC 加工企业而言，设备购置后真正影响产能释放的不仅是加工速度，还有设备的实际运行时间。如果机床必须等待员工完成上下料，即使 CNC 本身可以持续运行，生产仍会受到人员排班的限制。

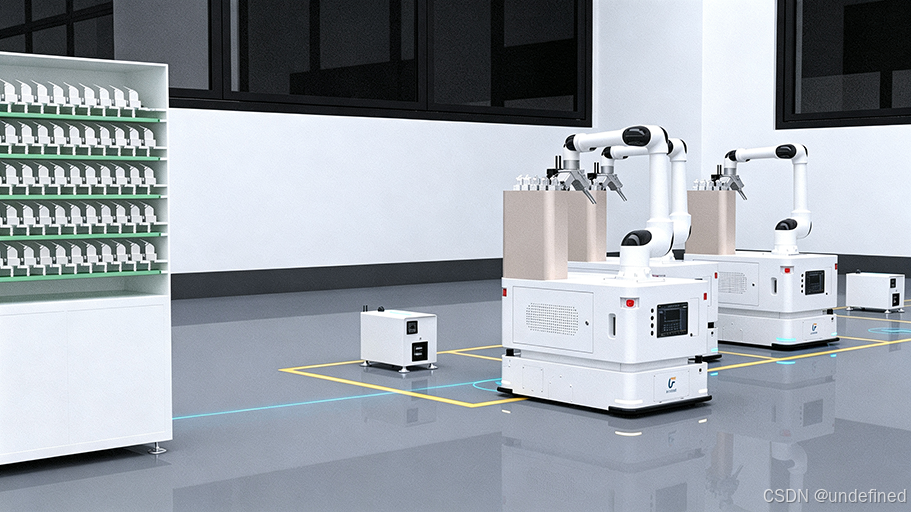

自动上下料方案的意义在于减少 "设备等人" 的情况。通过电子料架存储待加工物料、调度系统安排生产任务、机器人完成自动取放、自动充电支持持续运行，这四个环节共同为夜间连续加工、少人化生产以及柔性生产创造了基础条件。

六、从单机自动化到系统自动化：项目实施的关键环节

一套有价值的 CNC 自动上下料项目，并不是简单购买一台机器人摆放在机床旁边。它涉及机床自动门、气动信号、CNC 运行状态信号、气源、网络、调度软件、夹具、电子料架、机器人安全以及现场路径规划等多个环节。

因此，成熟的解决方案必须同时解决以下问题：

• 机器人如何在车间内自主导航并避障
• 机器人如何在料架和机床之间准确抓取和放置
• 机器人如何与 CNC 进行通信，获取设备状态并触发加工程序
• 系统如何实时掌握物料位置和库存状态
• 系统如何判断加工是否完成并生成后续任务
• 异常情况下如何保证人员和设备安全

从这个角度看，CNC 自动上下料本质上是一次从单机自动化向系统自动化的升级。对于希望提升设备利用率、降低重复人工搬运、推进少人化生产并建设柔性制造能力的模具及机加工企业而言，复合机器人 CNC 自动上下料正在成为一个值得关注的技术方向。
