内存就如同计算机的临时高速数据枢纽，区别于硬盘负责长期存储的特性，它承担着CPU运行程序、处理数据时的临时存取任务，读写速度直接决定了系统响应效率和多任务流畅度。

在内存的核心谱系中，DRAM与SRAM是两大支柱性存在，二者同属随机存取存储器，底层架构、工作机理与性能特质却有着云泥之别，近乎两套完全独立的硬件运行逻辑。

一、认识 RAM

1. RAM 是什么？

RAM，全称Random Access Memory（随机存取存储器），是计算机硬件体系中衔接CPU和外部存储的核心桥梁，属于易失性高速存储器。这里的“随机存取”，指的是可以任意地址、任意顺序读写数据，存取速度与存储位置无关，这也是它和硬盘、U盘等顺序存储设备最核心的区别；而“易失性”，则是指断电后存储的电荷/电路状态会瞬间消失，数据无法保留，这也是为什么电脑突然断电，未保存的文档会全部丢失的原因。

从工作逻辑来看，CPU运算速度可达每秒数十亿乃至上百亿次，而机械硬盘、固态硬盘的读写速度，哪怕是高端NVMe SSD，也远跟不上CPU的运算节奏，两者之间存在巨大的速度鸿沟。RAM的核心作用，就是将硬盘中即将运行的程序、正在处理的数据提前调入，为CPU提供低延迟、高带宽的临时数据存取服务，让CPU不用等待慢速的硬盘传输，始终保持高效运转。简单来说，硬盘是“仓库”，RAM就是“工作台”，工作台越大、速度越快，CPU干活效率就越高。

和RAM对应的是ROM（只读存储器），比如主板BIOS芯片、手机固件芯片，属于非易失性存储器，只能读取、不能随意改写，负责存储设备启动的基础指令，和RAM的临时读写功能完全不同，大家千万不要混淆。

1.2. RAM 在计算机中的位置与作用

从硬件物理位置来看，RAM在不同设备中的形态各不相同：台式机、笔记本中，RAM以DIMM内存条（台式）、SO-DIMM（笔记本）的形态存在，通过主板内存插槽与CPU、芯片组直连；手机、平板、轻薄本等移动设备，为了节省空间，RAM直接封装在SOC芯片内部，和处理器、显存集成在一起，也就是常说的LPDDR内存；服务器、工作站则采用ECC REG内存条，具备纠错功能，稳定性更强。

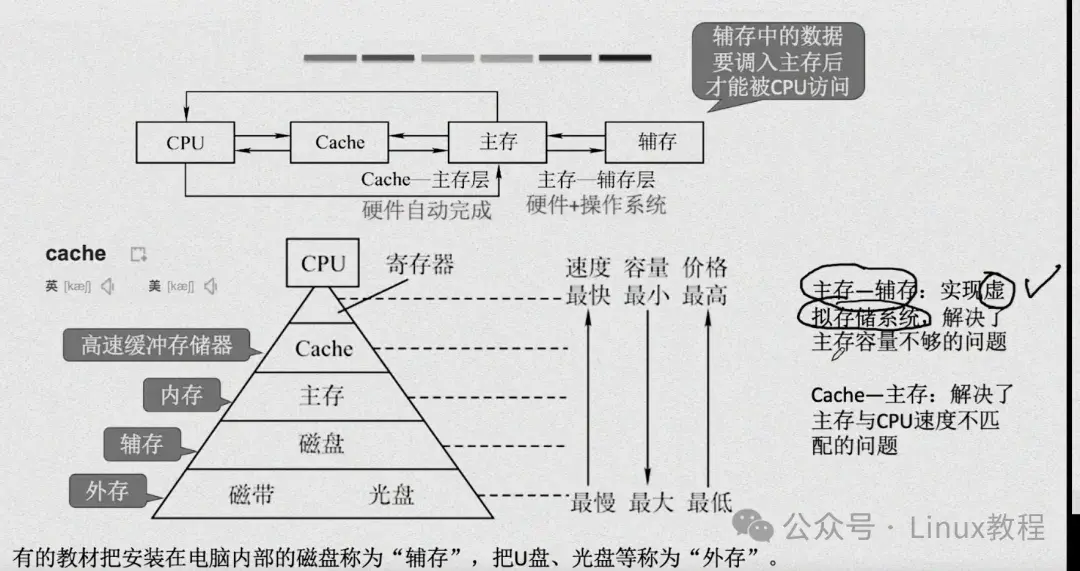

从计算机存储金字塔结构来看，硬件遵循“速度越快、成本越高、容量越小，越靠近CPU”的规律，从上到下依次是：CPU寄存器→SRAM缓存（L1/L2/L3）→DRAM主内存→SSD→机械硬盘。RAM处于金字塔中上层，其中SRAM靠近塔顶、DRAM位于中间，二者共同承担着“提速”的核心使命。

具体作用可以拆解为三点：一是程序运行载体，所有打开的软件、游戏、后台进程，都必须加载到RAM中才能被CPU调用；二是数据缓存枢纽，临时存储CPU运算的中间数据，避免重复读写硬盘；三是多任务支撑，容量越大，能同时加载的程序越多，多任务切换越流畅，不会出现内存不足导致的卡顿、闪退。可以说，没有RAM，再高端的CPU也无法正常工作。

1.3. RAM 的两大分支：DRAM 与 SRAM

RAM并非单一品类，根据存储单元结构、数据保持方式、性能特性，主要分为DRAM（Dynamic Random Access Memory，动态随机存取存储器）和SRAM（Static Random Access Memory，静态随机存取存储器）两大阵营，二者的核心差异从底层存储单元就已经注定，后续的速度、成本、功耗、应用场景也完全分化。

DRAM是动态存储，核心存储单元由1个晶体管+1个电容（1T1C结构）组成，数据依靠电容内的电荷多少来表示（有电为1，无电为0）。但电容存在天然的漏电特性，电荷会随着时间不断流失，因此必须每隔一段时间就进行一次“刷新”，重新给电容充电补充电荷，才能保住数据，这也是“动态”的由来。这种极简结构让DRAM的存储密度极高，单位面积能容纳更多存储单元，成本极低，适合做大容量主内存，也是我们日常说的“内存条”“运行内存”的核心载体。

SRAM是静态存储，核心存储单元采用6管CMOS触发器（6T结构），依靠晶体管组成的双稳态电路来存储数据，只要保持通电，电路状态就会一直稳定，完全不需要刷新，这就是“静态”的核心含义。6管结构让SRAM的读写延迟极低、速度极快，但电路复杂，存储密度极低，单位成本是DRAM的数倍甚至十倍，容量很难做大，因此只能用于对速度要求极致的高速缓存场景。

简单总结：DRAM主打大容量、低成本，是主内存的绝对主力；SRAM主打高速度、低延迟，是CPU缓存的专属选择，二者各司其职、互补配合，才构成了完整的内存运行体系，缺一不可。

二、DRAM 与 SRAM 核心差异

对比维度	DRAM	SRAM
核心存储单元	1晶体管+1电容（1T1C），极简结构	6管CMOS双稳态触发器（6T），复杂结构
读写速度	较慢，访问延迟约300-500ns，带宽随DDR迭代提升	极快，访问延迟仅1-10ns，带宽可达数十TB/s
功耗表现	静态功耗极低，刷新操作会产生额外动态功耗	静态功耗高，需持续供电维持触发器状态，无刷新功耗
制造成本	极低，存储密度高，适合大规模量产	极高，存储密度低，单位容量成本是DRAM的3-10倍
数据保持方式	需要定期刷新（每64ms必须刷新一次）	无需刷新，通电即可永久保持数据状态
存储密度	极高，单条内存轻松做到16GB/32GB/64GB	极低，CPU L1缓存仅几十KB，L3缓存最多几十MB
典型应用场景	电脑主内存、手机LPDDR运行内存、显卡GDDR显存、服务器内存	CPU L1/L2/L3缓存、路由器高速缓存、嵌入式实时系统、工业控制

这张表格浓缩了DRAM与SRAM的全部核心差异，看似只是参数不同，实则是设计目标完全不同导致的：DRAM的设计初衷是用最低成本实现大容量，牺牲部分速度换取容量和性价比；SRAM的设计初衷是极致速度，不惜成本和功耗，只为满足CPU的超低延迟需求。

从存储单元来看，1T1C的DRAM结构极简，一个芯片内可以集成数十亿个存储单元，所以我们能买到32GB、64GB的平价内存条；而6T结构的SRAM，每个单元需要6个晶体管，占用面积是DRAM的数倍，同样大小的芯片，SRAM容量只有DRAM的几十分之一，成本自然居高不下。

速度差距的核心根源，一是刷新机制，DRAM每次刷新都要占用读写时间，产生额外延迟；二是电路结构，SRAM的触发器电路直接输出稳定电平，无需充放电等待，读写几乎无延时。日常使用中，CPU访问L1 SRAM缓存只需要1-2个时钟周期，访问DRAM主内存则需要100个以上时钟周期，速度差距相差百倍。

功耗方面，DRAM看似需要刷新，但待机时只有电容漏电的微弱功耗，刷新功耗占比极低；SRAM需要持续给6个晶体管供电维持状态，哪怕没有读写操作，也会持续耗电，所以移动设备绝不会用SRAM做运行内存，否则续航会大幅缩水。

三、深挖 DRAM

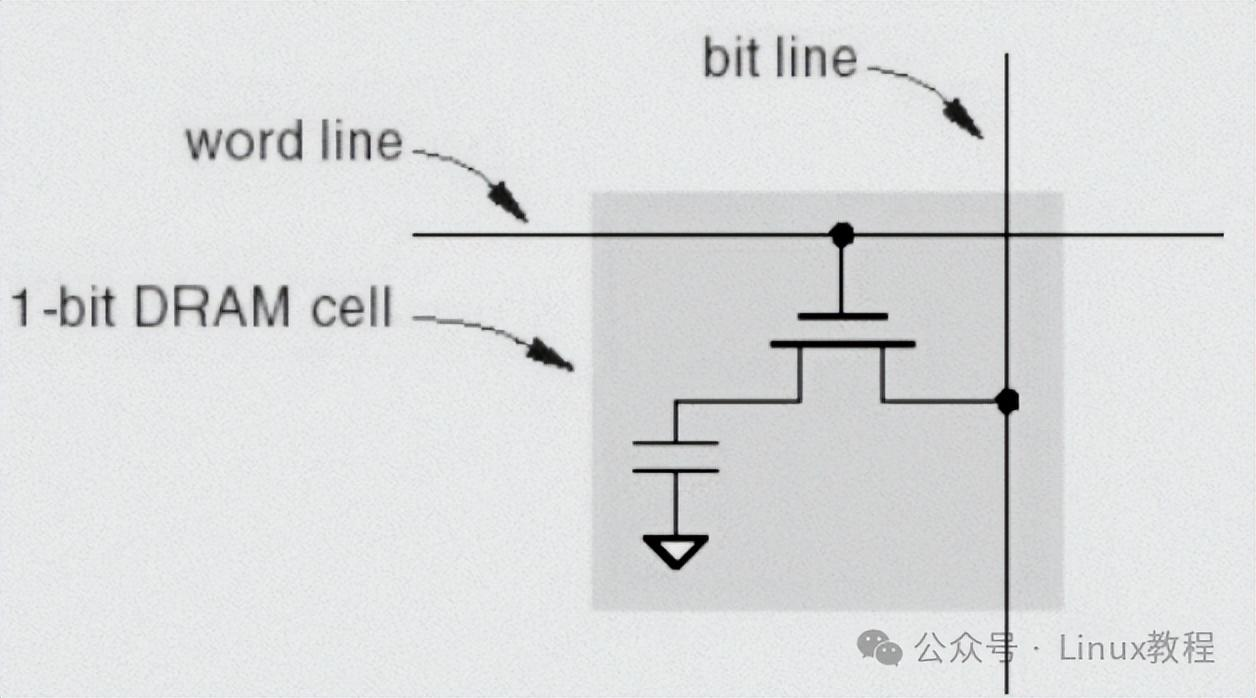

3.1. 基本存储单元结构：1T1C

DRAM的核心竞争力就是极简的1T1C存储单元，这也是它能实现高存储密度、低成本的关键，每个单元只负责存储1bit（0或1）的数据，结构简单到极致，却暗藏精密的工作逻辑。

其中，电容（Capacitor）是数据存储核心，依靠内部存储的电荷数量表示数据：当电容充满电荷，电压达到阈值，代表存储数据“1”；当电容释放电荷，电压低于阈值，代表存储数据“0”。而晶体管（Transistor）则充当“电子开关”，负责控制电容的充放电通路：当晶体管导通，电容可以充电或放电，完成读写操作；当晶体管关断，电容进入保持状态，尽量留存电荷。

这里有一个关键技术痛点：电容无法做到绝对绝缘，哪怕晶体管完全关断，电容内的电荷也会通过漏电流慢慢流失，一般几毫秒到几十毫秒就会流失殆尽，数据直接丢失。这就决定了DRAM无法像SRAM那样静态保持数据，必须通过定期刷新，重新给电容充电，恢复电荷水平，才能保住数据，这也是“动态存储器”的核心定义。

为了提升存储密度，DRAM芯片内部会将数十亿个1T1C单元排列成二维存储矩阵，通过行地址和列地址精准定位每一个存储单元，配合地址线复用技术，实现大容量存储，这也是后续地址线复用技术的基础。

3.2. 刷新机制

DRAM刷新不是盲目充电，而是一套严格遵循行业标准（JEDEC）的精密机制，核心目标是在不影响正常读写的前提下，定期补充电容电荷，避免数据丢失，标准规定：DRAM必须在64ms内，完成对所有存储单元的一次完整刷新，高温环境下刷新周期还要缩短，确保数据稳定。

首先要明确：刷新操作的本质是“先读后写”，控制器先读取某一行存储单元的电荷数据，识别出0和1，再按照原有数据重新给电容充电，恢复电荷水平，整个过程不需要CPU参与，由内存控制器自动完成。而且刷新是以行为单位进行的，不是单个单元，效率更高。

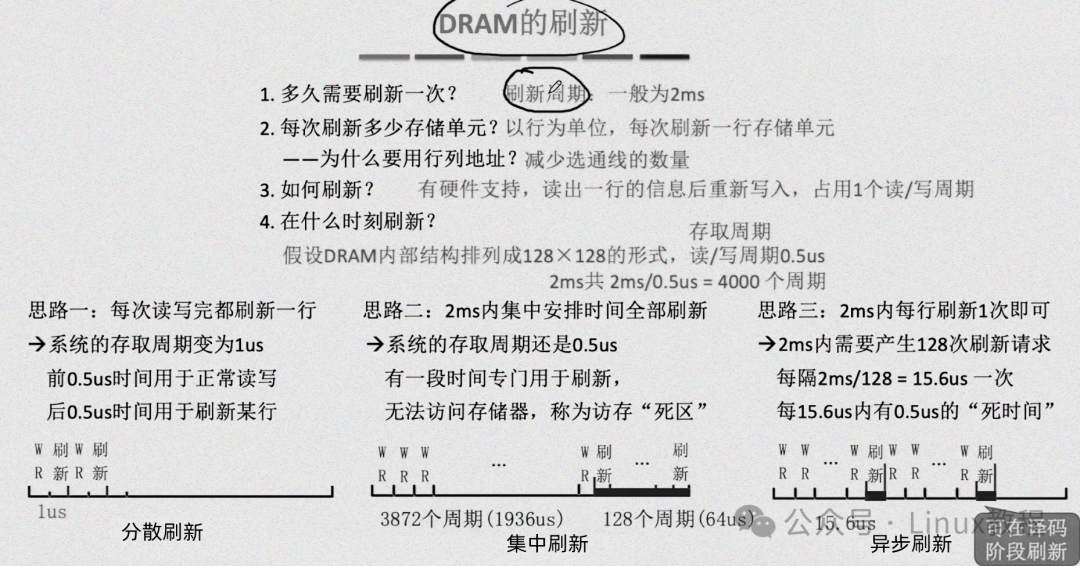

目前主流DRAM有三种刷新方式，各有优劣，直接影响内存性能：

① 集中式刷新：将64ms内的所有刷新任务，集中在一个连续时间段内完成，期间内存完全停止读写操作，形成刷新死区。比如一款DRAM有8192行，每行刷新需要10ns，集中刷新总耗时就是81.92μs，这段时间CPU无法访问内存，只能等待，会明显降低系统性能，目前仅用于老式低端DRAM，已基本淘汰。

② 分布式刷新：将刷新操作均匀分散到64ms的每个时间段，把总行数平均分配，每隔一段时间刷新一行，避免出现长时间死区。比如8192行的DRAM，每隔7.8μs刷新一行，每次刷新仅占用10ns，几乎不影响正常读写，性能损耗极小，这也是目前DDR4/DDR5内存的主流刷新方式。

③ 异步刷新：结合前两种方式的优势，不固定刷新时间，内存控制器在内存空闲时自动执行刷新操作，有读写请求时暂停刷新，优先响应CPU指令，灵活性最高，进一步降低刷新对性能的影响，高端服务器DRAM常用这种方式。

刷新机制虽然解决了DRAM的数据保持问题，但也带来了两个弊端：一是产生额外功耗，二是占用少量读写带宽，不过相比于大容量、低成本的优势，这点损耗完全可以接受，也是DDR技术迭代中不断优化的重点。

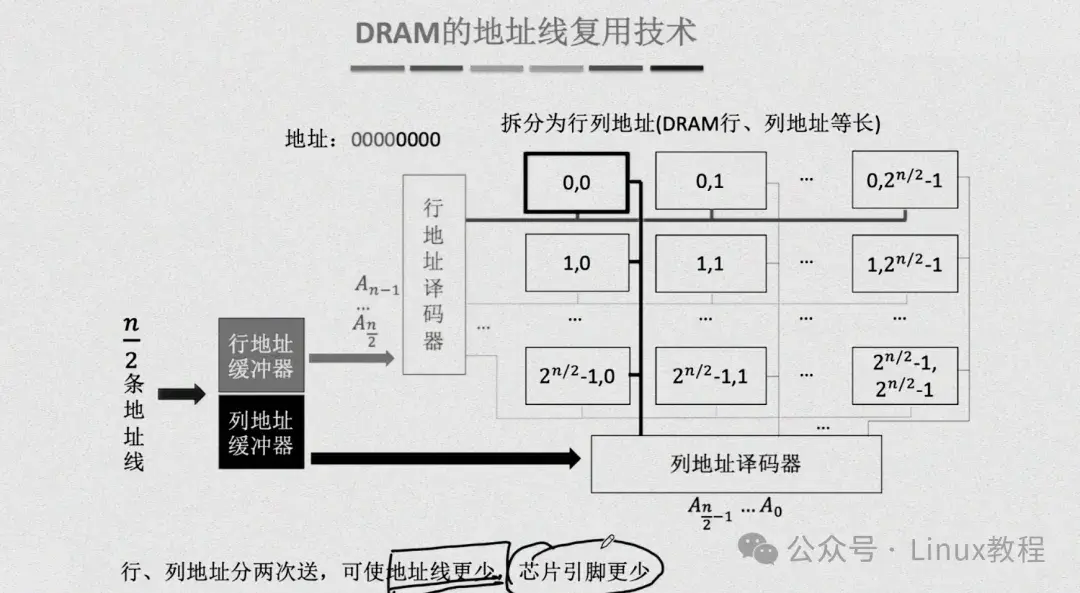

3.3. 地址线复用技术

如果没有地址线复用技术，DRAM根本无法实现大容量普及，这项技术的核心作用是用最少的芯片引脚，实现最大容量的地址寻址，大幅降低芯片制造成本和硬件设计难度，是DRAM的核心黑科技之一。

正常逻辑下，存储矩阵的行地址和列地址需要独立的地址线传输，容量越大，需要的地址线越多，芯片引脚也就越多，不仅会增加芯片体积，还会大幅提升成本。而地址线复用采用分时传输逻辑，行地址和列地址共用同一组地址线，分两次传输：

第一步，发送行地址信号，同时发出行地址选通信号（RAS），锁定对应行的所有存储单元，将其激活；第二步，发送列地址信号，同时发出列地址选通信号（CAS），从激活的行中精准定位到具体的存储单元，完成读写。

举个通俗的例子：这就像图书馆找书，先通过行地址找到对应的书架排（行），再通过列地址找到书架上的具体位置（列），不用给每本书都配一个独立索引，大幅简化了寻址流程。

这项技术的优势极其明显：同等寻址能力下，地址线数量减少一半，芯片引脚大幅缩减，芯片体积更小、成本更低，同时存储密度进一步提升。目前从DDR1到最新的DDR5、LPDDR5X，全部采用地址线复用技术，也是DRAM能实现单条64GB、128GB大容量的核心技术支撑。

往期精选干货 | C/C++ 开发进阶攻略

👉 搞懂 C++ 就业前景 & 求职避坑：为什么很多人劝退学 C++，但大厂核心岗位还是要 C++？

👉 大厂后端岗系统进阶路线：【大厂标准】Linux C/C++ 后端进阶学习路线

👉 音视频赛道核心学习路径：音视频流媒体高级开发 - 学习路线

👉 Qt 桌面 / 嵌入式开发全闭环攻略：C++ Qt 学习路线一条龙！（桌面开发 & 嵌入式开发）

👉 Linux 内核硬核修炼指南：Linux 内核学习指南，硬核修炼手册

👉 面试冲刺高频八股题库：C/C++ 高频八股文面试题 1000 题（三）

四、解密 SRAM

4.1. 基本存储单元结构

SRAM的速度优势，完全来源于6管CMOS双稳态触发器（6T-SRAM）的精密结构，这是目前最成熟、最稳定的SRAM存储单元，每个单元同样存储1bit数据，但工作逻辑和DRAM完全不同，彻底摆脱了电容漏电和刷新的束缚。

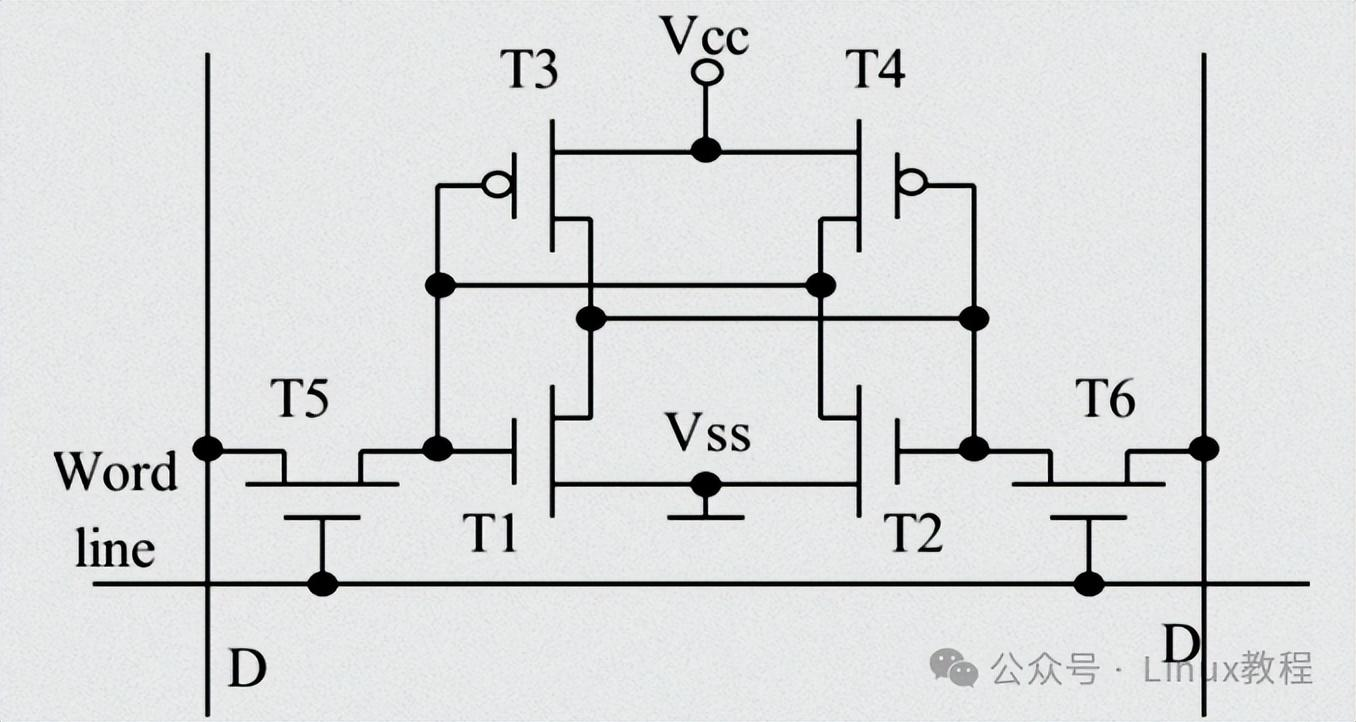

6管单元由6个MOS场效应晶体管组成，分为三部分：4个NMOS/PMOS晶体管组成交叉耦合触发器，构成两个稳定的互补状态，专门用于存储数据；另外2个晶体管作为字线选通开关，控制读写通路，连接位线（数据传输线）。

双稳态触发器的核心特性：只要通电，电路会稳定保持在两种状态之一，不会自行翻转。状态一：左侧晶体管导通、右侧截止，代表数据“1”；状态二：右侧晶体管导通、左侧截止，代表数据“0”。只要不断电，这种状态会永久保持，不需要任何刷新操作，数据不会丢失，这就是SRAM“静态”的核心含义，也是它速度极快的根本原因。

和DRAM的1T1C结构相比，6管SRAM没有电容充放电的等待时间，读写时直接通过晶体管开关状态读取电平信号，几乎零延时，而且抗干扰能力更强，数据稳定性极高，适合对速度和可靠性要求极致的场景。

4.2. SRAM 的结构特点与读写流程

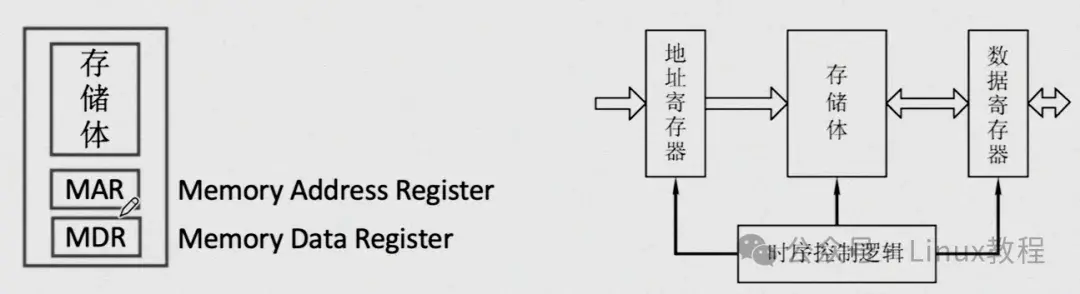

SRAM的整体结构和DRAM差异极大，没有存储矩阵的刷新逻辑，也没有地址线复用的复杂流程，整体架构更简单直接，核心分为地址译码器、存储单元阵列、控制电路、I/O接口四部分，所有设计都围绕“高速”展开。

6管单元核心特点：一是无易失性元件（无电容），通电即稳定，无需刷新；二是读写通路独立，读操作和写操作互不干扰；三是访问速度快，时序简单，不需要等待RAS/CAS信号切换；四是静态功耗高，所有触发器需要持续供电，维持电路状态。

SRAM读写操作流程极简，全程无延时等待：

读操作：地址信号输入地址译码器，快速锁定目标存储单元→字线选通，打开读写开关→触发器的状态信号通过位线直接输出，传输到数据总线→CPU瞬间获取数据，全程仅需1-2个时钟周期。

写操作：地址信号锁定单元→写入数据通过位线传输→改变触发器的导通/截止状态→新数据稳定存储，只要不断电，数据永久保持，无需后续维护。

整个过程没有充放电、没有刷新、没有地址分时传输，信号路径极短，损耗极小，这也是SRAM能实现纳秒级延迟的核心原因，哪怕是高频CPU，也能跟上其运算节奏。

4.3. 为什么 SRAM 速度碾压 DRAM？

很多人疑惑，同样是晶体管组成的存储器，为什么SRAM速度能比DRAM快百倍以上，核心原因有三点，每一点都是底层结构带来的绝对优势：

第一，彻底摆脱刷新机制，无额外延时。DRAM每64ms就要全量刷新，每次刷新占用读写时间，而且电容充放电本身需要延时（电容电压达到阈值需要时间）；SRAM没有电容，不需要刷新，读写直接读取晶体管电平，没有任何等待时间，这是最核心的速度差距。

第二，电路结构极简，信号路径极短。SRAM的触发器电路直接连接读写位线，信号传输距离短，电阻、电容损耗小，信号衰减极慢，读写响应速度快；DRAM需要经过晶体管开关、电容充放电、地址复用切换，信号路径长，延时自然更高。

第三，时序逻辑简单，无需同步等待。DRAM需要严格同步RAS、CAS信号，行地址和列地址分时传输，需要等待信号稳定；SRAM地址信号一次性传输，读写时序简单，和CPU时钟周期完美同步，能做到即时响应。

举个实际参数对比：主流DDR5内存的访问延迟约400ns，而CPU内置的SRAM L1缓存延迟仅0.5ns，带宽更是达到惊人的数十TB/s，远超DDR5的100GB/s左右带宽。哪怕是高端显卡的HBM3内存，带宽也远不如片上SRAM，这也是CPU必须搭配SRAM缓存的核心原因——没有SRAM，CPU的性能会被DRAM的延迟彻底限制。

五、应用场景

5.1. DRAM 的主场

DRAM凭借大容量、低成本、低静态功耗的优势，牢牢占据着主内存、显存两大核心场景，覆盖几乎所有电子设备，是日常使用中最常见的内存形态，没有之一。

电脑主内存（DDR/DIMM）：台式机、笔记本的DDR4/DDR5内存条，是DRAM最核心的应用，负责存储所有正在运行的程序、系统进程、临时数据。日常办公8GB起步，游戏、设计16GB起步，专业渲染、服务器则需要32GB/64GB甚至更高容量，DRAM的高性价比让大容量内存普及成为可能。

移动设备运行内存（LPDDR）：手机、平板、智能手表的LPDDR5/LPDDR5X内存，属于低功耗版DRAM，针对移动设备优化了功耗和体积，集成在SOC内部，负责APP运行、多任务切换，目前旗舰机已经普及12GB/16GB运行内存，都是DRAM的迭代产物。

显卡显存（GDDR/HBM）：显卡的GDDR6/GDDR6X、HBM3显存，属于高性能版DRAM，针对图形渲染优化了带宽，负责存储游戏纹理、渲染数据、帧缓存，是显卡性能的核心支撑，高端显卡搭载的16GB/24GB显存，全部是DRAM架构。

服务器/工业内存：服务器ECC DRAM，具备错误校验和纠正功能，稳定性更强，适合7×24小时运行的服务器、工控设备，依靠大容量和高可靠性，支撑云计算、大数据、人工智能等场景。

2. SRAM 的主场

SRAM因为成本高、容量小、功耗高，注定无法用于大容量场景，只专注于超低延迟、高实时性的核心场景，是高端硬件的“速度心脏”，看似不起眼，却决定着硬件的极限性能。

CPU缓存（L1/L2/L3）：这是SRAM最核心的应用，CPU内部的一级（L1）、二级（L2）、三级（L3）缓存，全部由SRAM构成。L1缓存容量最小（几十KB）、速度最快，和CPU核心直连；L2缓存容量稍大（几百KB），L3缓存容量最大（几十MB），为所有核心共享，三者形成缓存层级，提前存储CPU高频使用的数据和指令，让CPU不用频繁访问慢速DRAM，大幅提升运算效率。

网络设备高速缓存：高端路由器、交换机、服务器网卡，内部的数据包缓存采用SRAM，负责高速转发网络数据包，降低网络延迟，保障企业网络、数据中心的高速传输。

嵌入式/实时控制系统：汽车电子（自动驾驶ECU）、工业自动化、航空航天设备，对实时性要求极高，需要瞬间响应传感器信号，SRAM的零延迟、高稳定性，完美适配这类场景，不会出现延时卡顿导致的安全风险。

5.3. 为什么不能互相替代？

很多人会问：既然SRAM速度更快，为什么不用它做内存条？

既然DRAM容量更大，为什么CPU缓存不用DRAM？

答案很简单：二者的设计定位和性能特性，决定了它们完全无法互相替代，强行替代只会得不偿失。

成本与容量无法平衡：SRAM单位容量成本是DRAM的3-10倍，存储密度极低，做一条16GB的SRAM内存条，成本高达数万元，体积更是大到无法安装，完全不具备普及性；而DRAM如果做CPU缓存，容量虽然大，但速度太慢，CPU等待延迟的时间，会让整体性能下降70%以上，毫无意义。

功耗与场景不匹配：SRAM静态功耗极高，用于手机、笔记本等移动设备，续航会直接腰斩；DRAM刷新功耗低，但速度太慢，无法满足CPU、实时系统的低延迟需求，功耗优势完全弥补不了速度短板。

存储金字塔的天然分工：计算机存储金字塔的逻辑，就是“速度越快、容量越小、成本越高”，SRAM位于塔顶，负责极致速度；DRAM位于中层，负责大容量高速存储；硬盘位于底层，负责长期存储。三者各司其职，才形成了高效的存储体系，打破这个分工，系统性能和成本都会彻底失衡。

六、常见问题解答

6.1. MRAM/FRAM等新型存储器，会取代SRAM/DRAM吗？

近MRAM（磁阻RAM）、FRAM（铁电RAM）、PCRAM（相变RAM）等新型非易失性存储器热度很高，它们兼具非易失性、高速度、低功耗，看似能替代传统内存，但短期内完全无法取代DRAM和SRAM，长期也只会是互补，而非替代。

MRAM依靠磁性隧道结存储数据，速度接近SRAM，非易失性（断电不丢数据），功耗极低，目前已经用于部分高端CPU缓存、汽车电子；FRAM功耗更低，适合物联网设备；PCRAM存储密度高，接近DRAM。但它们的核心短板很明显：制造成本极高、存储密度不如DRAM、良品率低、生态兼容性差。

目前DRAM和SRAM已经形成完整的产业链、生态体系，制程工艺成熟（DRAM量产至1αnm，SRAM集成在5nm/3nm CPU内），成本可控，性能稳定。新型存储器更多是用于特定场景补位，比如替代部分低容量SRAM、作为存储级内存衔接DRAM和SSD，完全取代DRAM和SRAM，至少未来5-10年不可能实现。

6.2. 内存越大越好吗？怎么选才合理？

内存容量绝对不是越大越好，而是适配使用场景+匹配CPU性能，容量过剩会造成资金浪费，容量不足则会卡顿，合理选型遵循以下标准：

日常办公/网课/追剧：8GB DDR4/DDR5内存足够，系统+办公软件+浏览器，占用内存不超过6GB，8GB完全流畅，没必要上16GB。

主流游戏/轻度设计：16GB内存起步，3A游戏、LOL、原神等大型游戏，加上后台程序，内存占用约10-12GB，16GB刚好够用，兼顾性价比和流畅度。

专业设计/视频剪辑/3A全开：32GB内存起步，PR/AE/C4D、4K视频剪辑、大型3D建模，内存占用轻松超过20GB，32GB才能避免卡顿，专业用户直接上64GB。

服务器/深度学习：64GB/128GB起步，根据负载按需扩容，这类场景内存容量直接影响运算速度。

另外，内存频率和时序也很重要，同容量下，DDR5 6000MHz比DDR5 4800MHz更快，时序越低、延迟越低，游戏和设计场景优先选高频低时序内存。

6.3. 为什么缓存不用 DRAM？

缓存的核心使命是消除CPU与主内存的速度差，要求极致低延迟，而DRAM完全满足不了这个需求：一是DRAM延迟太高，是SRAM的数百倍，CPU访问DRAM缓存，会长期处于等待状态，性能暴跌；二是DRAM需要刷新，刷新期间无法响应CPU指令，会产生大量等待死区；三是DRAM时序复杂，需要地址复用切换，无法和CPU高频时钟同步。

而且缓存容量很小，L1缓存仅几十KB，L3缓存最多几十MB，用SRAM的成本完全可控，没必要为了省成本牺牲性能，所以缓存是SRAM的专属领域，DRAM根本无法胜任。

6.4. DDR4、DDR5 和 DRAM 是什么关系？

DDR4、DDR5本质上都是DRAM的迭代升级版本，属于同步动态随机存取存储器（SDRAM），核心存储单元还是1T1C结构，需要刷新，遵循DRAM的所有工作逻辑，只是在带宽、频率、功耗、通道架构上做了优化升级。

简单来说：DRAM是基础架构，DDR（双倍数据速率）是在DRAM基础上，实现时钟上升沿和下降沿都传输数据，提升带宽，从早期的DDR1，迭代到现在的DDR4、DDR5，下一代还有DDR6。

核心升级点：DDR5相比DDR4，起步频率从2133MHz提升至4800MHz，带宽翻倍，工作电压从1.2V降至1.1V，功耗更低，新增片上ECC纠错，支持双通道拆分，稳定性和性能更强，是目前主流的DRAM技术。

6.5. 未来会有新的存储技术吗？DRAM/SRAM会怎么发展？

存储技术会持续迭代，DRAM和SRAM也会不断进化：DRAM会向3D堆叠、更高频率、更低功耗发展，HBM（高带宽内存）会普及，存储密度和带宽进一步提升；SRAM会随着CPU制程升级（3nm/2nm），集成度更高，容量更大，延迟更低。

新型存储器会持续突破，MRAM、PCRAM会逐步商用，形成SRAM+DRAM+新型非易失性存储器+SSD的多层级存储架构，兼顾速度、容量、功耗、成本，未来存算一体技术也会落地，内存和运算单元融合，进一步提升硬件效率。

6.6. SRAM与DRAM的选型标准

硬件开发或硬件选购中，选型遵循三大原则：

选SRAM的场景：需要超低延迟、高实时性、小容量存储，比如CPU缓存、工控系统、汽车电子、高速数据采集，优先考虑速度和稳定性，不计较成本和容量。

选DRAM的场景：需要大容量、低成本、低静态功耗，比如主内存、运行内存、显存、服务器内存，优先考虑容量和性价比，对延迟要求不极致。

复杂系统选型：采用“SRAM缓存+DRAM主存”的组合，高端系统搭配ECC DRAM+高速SRAM，平衡性能与成本，这也是目前所有电子设备的通用方案。
