一、系统配置清单

模块	设备名称	数量	技术参数	部署位置
识别终端	AI无感人脸识别终端	1-2台	支持活体检测/防照片攻击；识别速度≤0.3s；宽动态WDR；IP65防护	电梯厅/轿厢
	三合一读卡器（刷卡+扫码）	1台	支持CPU/ID/IC卡；二维码分辨率≥200万像素；识别距离3-15cm	轿厢操作面板
控制核心	梯控智能主板	1套	支持TCP/IP+RS-485双通讯；消防信号干接点输入；32位ARM处理器	电梯控制柜
联动设备	楼宇对讲联动模块	1套	支持主流对讲品牌协议（如安居宝、立林）	梯控主板扩展接口
安全防护	双脱离装置	1套	物理开关（司机口）+智能脱离卡；断电/消防信号3秒自动释放控制权	电梯控制柜
后台系统	本地服务器	1台	4核CPU/8GB RAM/2TB HDD；权限组管理；通行记录存储	物业机房
移动端支持	多奥开放API/SDK	1套	支持微信小程序/APP集成；动态二维码生成；访客远程授权	云端/本地

典型场景配置：

• 住宅电梯：1人脸终端（厅外）+1三合一读卡器（轿厢）

• 商业电梯：1人脸终端（轿厢）+1三合一读卡器（轿厢）+ 对讲联动模块

---

一卡通管理中心（物管中心）

核心功能：实现人员信息录入、卡片发行、人脸采集、设备管理及数据统计，为梯控子系统提供基础数据支撑。

设备 / 模块名称	型号 / 规格	核心参数 / 功能	备注
管理工作站	按需配置	含 PC 主机（i5 及以上 CPU、8G 及以上内存）、显示器（19 英寸及以上），满足软件运行需求	物管人员操作终端
一卡通系统管理软件	DAIC-YKT-SF	1. 系统设置：控制器端口 / 数量 / 编号 / 安装位置配置；2. 设备管理：控制器初始化（清除密钥 / 数据 / 参数）；3. 操作控制：时间校准、黑名单下载 / 清除、开放时区下发、节假日组配置；4. 数据管理：通行记录备份 / 恢复、IC 卡检测、人脸下发；5. 权限管控：支持收费功能、加密狗时间权限管理	多奥仅提供 SDK，需第三方对接

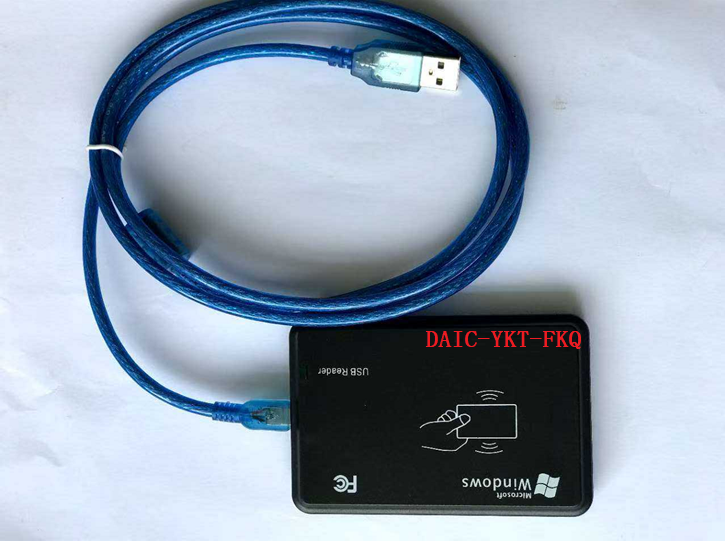

发卡器	DAIC-YKT-FKQ	- 供电：USB 供电；- 环境：-25℃~45℃，湿度≤90%（不结露）；- 读写性能：读写距离 0~10cm，USB 通讯，软件三次握手认证	用于 IC 卡发行与数据写入
人脸采集器	罗技（USB 款）	支持高清人脸图像采集，适配管理软件，即插即用	用于人员人脸信息录入
智能卡（M1 卡）	定制款	- 频率：13.56MHz；- 性能：通讯速度 106Kboud，读写时间 1~2ms，擦写次数＞10 万次，数据保存＞10 年；- 用途：含 1 张调试卡、1 张通卡，其余为单层权限卡	支持个性化印刷，按需定制数量

人脸识别 + 二维码 + 刷卡梯控子系统（电梯现场）

核心功能：实现电梯物理按键管控，支持人脸、IC 卡、二维码三种识别方式，确保非授权人员无法使用电梯，且不影响电梯原有安全性能。

设备名称	型号 / 规格	核心参数 / 功能	备注

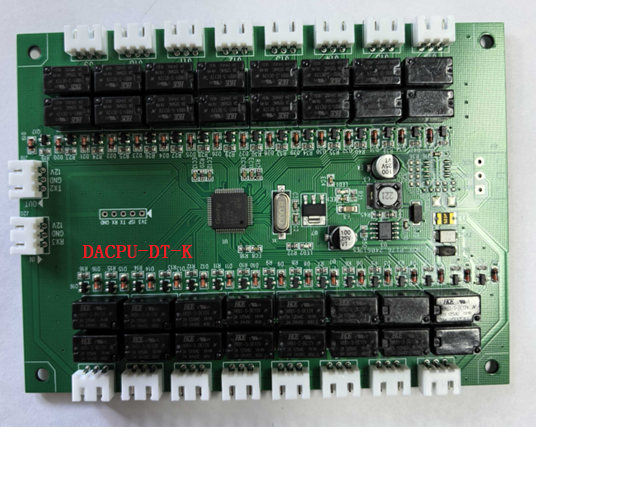

电梯智能控制器（主控）	DAIC-TK-MB	- 连接方式：与电梯系统无源触点隔离，不影响电梯原有性能；- 安全保障：故障自检脱离、消防信号接口（干接点信号触发后恢复电梯原状态）	梯控核心控制单元
电梯智能控制器（主门扩展）	DAIC-TK-MB	用于主门电梯的权限扩展管控，与主控器兼容，统一受后端管理	按需配置（多门电梯场景）
电梯按键免破线专用接头	DAIC-TK-ZJ	免破线设计，直接对接电梯按键，避免破坏电梯原有线路	保障电梯原有线路安全性
电梯安装包	定制款	含适配不同品牌电梯的免破线配件（如接头、固定件），根据现场电梯型号定制	现场安装必备，确保安装兼容性

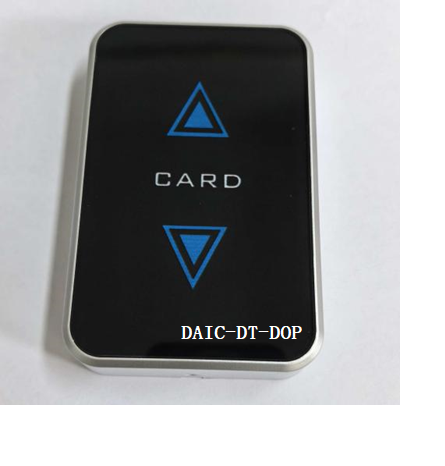

IC 卡 + 二维码电梯读头	DAIC-TK-RW	与控制器配套使用，支持 IC 卡读取、二维码识别，嵌入式安装（美观不占空间）	电梯轿厢内识别终端

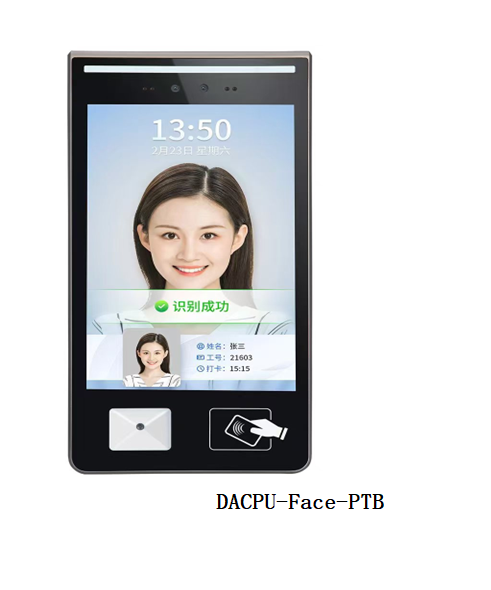

AI 人脸识别机	DAIC-TK-SXT	- 硬件：200 万像素双目活体检测，华为海思 AI 芯片；- 算法：CNN 神经网络算法（千万次训练），脱机动态识别；- 功能：补光 / 屏显 / 抓拍 / 比对一体化，夜晚柔光补偿，屏显比对结果	支持人脸样本导入，无需刻意配合
电控电源箱	DAIC-TK-JX	含开关电源、接线排，为梯控设备提供稳定供电，适配 220V 市电	统一供电管理，保障设备稳定
电梯按键线	定制款	根据电梯按键数量、安装距离定制线长与接口，适配免破线安装	按需测量定制

后端管理平台（软件支撑）

核心功能：整合一卡通数据与梯控功能，实现远程管控、权限配置、数据查询，支持人脸算法插件调试，保障系统稳定运行。

平台 / 模块名称	型号 / 规格	核心功能	备注
一卡通管理平台	DAIC-YKT-SF	基于视频流 AI 技术，整合人脸 / 二维码 / IC 卡数据，实现多子系统（梯控、门禁等）统一管理	系统总控平台，支持多终端接入
梯控子系统模块	DAIC-TK-SF	专项管控电梯权限，支持人脸无感识别、IC 卡刷卡、二维码验证三种乘梯方式配置	对接梯控硬件，下发权限指令
人脸插件	DAIC-RL-SF	提供 DEMO 调试工具，支持人脸算法参数调试、样本导入测试，便于项目现场调试	技术调试专用，非最终用户功能

二、关键技术详解

1. 多模态认证技术

• 人脸识别

  • 采用深度学习模型（如ArcFace），支持>10万级人脸库

  • 无感通行：1.2-2m识别距离，无需主动配合

  • 安全防护：红外活体检测抵御照片/视频攻击

• 刷卡/扫码

  • CPU卡加密：SM4国密算法防复制

  • 动态二维码：业主分享的访客码时效≤10分钟

2. 智能梯控逻辑

graph LR A[用户认证] --> B{认证方式} B -->|人脸| C[AI终端比对白名单] B -->|刷卡/扫码| D[校验权限有效期] C & D --> E[梯控主板接收信号] E --> F[自动点亮单层/开放多层] F --> G[电梯运行]

3. 核心系统功能

• 权限分层控制

  • 业主：人脸/刷卡自动点亮登记楼层；小程序手动选层

  • 访客：动态二维码限单次使用+指定楼层

  • 商业区：权限隔离（如禁止进入住宅层）

• 消防联动

  • 接收电梯消防干接点信号 → 3秒内释放控制权 → 恢复原始按钮功能

• 机器人兼容

  • 提供RS-485/TCP协议接口，支持AGV/AMR自动呼梯

4. 性能指标

参数	数值
系统响应时间	≤800ms2
高峰期并发处理	50人/分钟2
人脸识别准确率	≥99.7%
断电脱离响应	≤0.5秒4

---

三、系统集成要点

1. 硬件对接

   • 梯控主板通过IO继电器连接电梯楼层按钮，支持非侵入式安装

   • 人脸终端与主板采用RS-485总线，最大传输距离1.2km

2. 数据安全

   • 人脸特征值本地存储（不上传云端）

   • 通信链路AES-256加密

3. 扩展能力

   • 通过API接入物业系统，实现一键开门+呼梯联动

   • 支持分时段管控（如夜间禁用访客权限）

---

四、典型问题解答

Q1：如何防止尾随进入？
→ 方案：轿厢内加装AI广角摄像头，识别超过额定人数时发出告警并停运

Q2：系统瘫痪时如何应急？
→ 方案：

• 物理层面：触发司机口脱离开关恢复按钮功能

• 系统层面：主板内置双系统备份，故障时自动切换

核心系统特性说明

1. 安全性：电梯控制器与原有系统无源隔离，故障自动脱离；人脸识别支持双目活体检测，防照片 / 视频欺骗；
2. 兼容性：支持免破线安装，适配主流电梯品牌；管理软件提供 SDK，可对接第三方系统（如物业 ERP）；
3. 易用性：人脸识别脱机运行，无需人员配合；屏显实时反馈识别结果；物管端可视化配置权限与时区；
4. 可靠性：IC 卡数据保存＞10 年，控制器支持消防联动，电源箱稳定供电，保障系统长期运行。
