MATLAB实现LCMV准则自适应方向图、MMSE准则自适应波束形成和自适应旁瓣对消算法的研究

1、项目下载：

本项目完整讲解和全套实现源码见下资源，有需要的朋友可以点击进行下载

说明	文档（点击下载）
全套源码+学术论文	matlab实现LCMV准则自适应方向图、MMSE准则自适应波束形成和自适应旁瓣对消算法-雷达技术-自适应算法

更多阿里matlab精品数学建模项目可点击下方文字链接直达查看：

matlab精品数学建模项目合集（算法+源码+论文）

---

2、项目介绍：

摘要
随着雷达技术的不断发展，对目标检测和成像精度的要求日益提高。本文深入研究了LCMV（Linearly Constrained Minimum Variance）准则自适应方向图、MMSE（Minimum Mean Square Error）准则自适应波束形成和自适应旁瓣对消算法，并基于MATLAB平台实现了这些算法。通过仿真实验，验证了这些算法在距离多普勒雷达成像中的有效性。本文还详细阐述了距离多普勒雷达成像算法中的RD（Range-Doppler）、CS（Compressive Sensing）和RMA（Rapid Multichannel Acquisition）三种方法，并提供了相应的MATLAB源代码和运行步骤，为相关领域的研究人员提供了有价值的参考。

一、引言
雷达技术作为现代军事和民用领域的重要技术手段，在目标检测、跟踪和成像等方面发挥着不可替代的作用。随着电子对抗技术的不断发展，雷达系统面临的干扰环境日益复杂，如何提高雷达系统的抗干扰能力和成像精度成为亟待解决的问题。

自适应波束形成技术作为一种有效的抗干扰手段，通过调整天线阵列的权重向量，使得天线阵列在期望信号方向上的增益最大，同时抑制其他方向的干扰。LCMV准则自适应方向图、MMSE准则自适应波束形成和自适应旁瓣对消算法是自适应波束形成技术中的重要方法，它们在提高雷达系统性能方面具有显著优势。

本文首先介绍了距离多普勒雷达成像算法中的RD、CS和RMA三种方法，然后详细阐述了LCMV准则自适应方向图、MMSE准则自适应波束形成和自适应旁瓣对消算法的原理和实现方法，并通过MATLAB仿真实验验证了这些算法的有效性。

二、距离多普勒雷达成像算法
距离多普勒雷达成像算法主要包括RD、CS和RMA三种方法，它们各自具有独特的成像原理和流程。

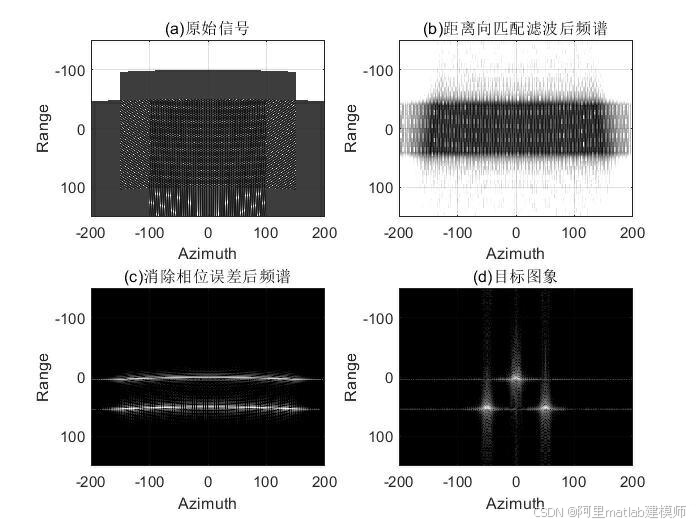

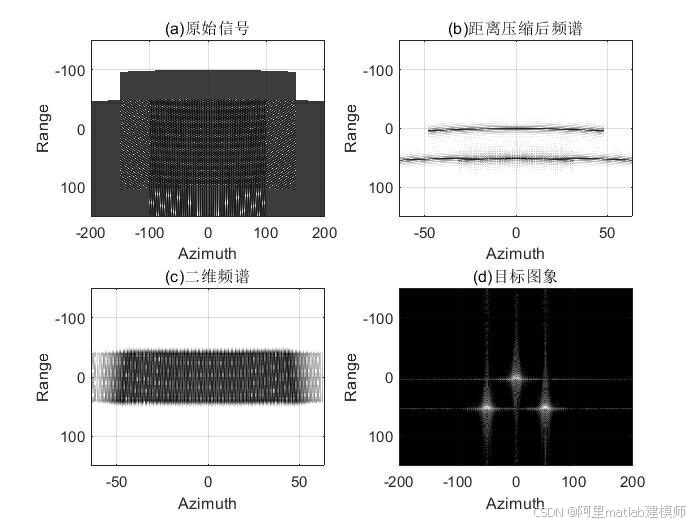

2.1范围多普勒（Range-Doppler, RD）
（1）原理
RD算法利用脉冲压缩技术，对发送的短脉冲序列接收回波信号，并对每个脉冲进行处理，计算出目标的距离（通过时延估计）和速度（通过多普勒频移测量）信息。通过组合距离和速度信息，可以生成二维的范围-速度图像，从而实现目标检测和成像。

（2）流程
1.发射一串脉冲，接收回波：雷达系统发射一串短脉冲信号，并接收目标反射回来的回波信号。
2.对回波信号进行匹配滤波，提取距离信息：通过对回波信号进行匹配滤波处理，可以提取出目标的距离信息。匹配滤波是一种最优的线性滤波方法，它能够使输出信号的信噪比达到最大。
3.进行快速傅里叶变换（FFT），得到多普勒频谱，提取速度信息：对匹配滤波后的信号进行FFT处理，可以得到多普勒频谱，进而提取出目标的速度信息。
4.组合距离和速度信息，生成二维的范围-速度图像：将提取出的距离和速度信息进行组合，可以生成二维的范围-速度图像，从而实现目标检测和成像。

2.2压缩感知（Compressive Sensing, CS）
（1）原理
CS算法基于稀疏表示理论，假设目标信号在某些域（如小波、联合直方图等）是稀疏的。利用随机采样策略获取数据，再通过优化算法恢复目标信号。CS算法能够在采样率远低于奈奎斯特采样率的情况下，通过求解优化问题来精确重建目标信号。
（2）流程
1.随机选择部分接收点，记录回波：在雷达系统中，随机选择部分接收点来记录回波信号，以降低采样率。
2.使用稀疏解算技术（如L1正则化）重建目标：利用稀疏解算技术（如L1正则化）对接收到的回波信号进行处理，以重建目标信号。L1正则化是一种常用的稀疏优化方法，它能够在保证信号稀疏性的同时，使得重建误差最小化。
3.重构后的信号映射到距离-速度空间：将重建后的目标信号映射到距离-速度空间，以生成目标检测和成像所需的二维图像。

2.3快速多通道获取（Rapid Multichannel Acquisition, RMA）
（1）原理
RMA算法同时获取多个频率通道的数据，利用并行处理能力提高速度，简化了传统的一次一频操作。RMA算法通过同时处理多个频率通道的数据，能够显著提高雷达系统的成像速度和精度。
（2）流程
1.同时发射一组多通道的脉冲：雷达系统同时发射一组多通道的脉冲信号，以覆盖更宽的频率范围。
2.接收各个通道的回波，然后合并：接收各个通道的回波信号，并将它们进行合并处理，以提取出目标信号。
3.使用高效的矩阵运算算法进行数据处理，包括距离-速度分解：利用高效的矩阵运算算法对合并后的回波信号进行处理，以提取出目标的距离和速度信息，并生成二维的范围-速度图像。

三、LCMV准则自适应方向图
3.1LCMV算法概述
LCMV（Linearly Constrained Minimum Variance）算法是一种自适应波束形成算法，它能够在保持期望信号方向增益的同时最小化阵列输出的噪声和干扰功率。LCMV算法的关键在于构造一个权矢量，使得在满足一定线性约束条件下，输出信号的方差达到最小。

3.2LCMV算法原理
LCMV算法的原理可以表述为：在保持期望信号方向增益不变的前提下，通过优化权重向量w，使得阵列输出的噪声和干扰功率最小化。具体地，LCMV算法可以表示为以下优化问题：
wmin​wHRws.t.wHa(θ0​)=1
其中，R是接收信号的协方差矩阵，a(θ0​)是期望信号的阵列响应向量，θ0​是期望信号的方向。
通过求解上述优化问题，可以得到LCMV算法的权矢量：
wLCMV​=aH(θ0​)R−1a(θ0​)R−1a(θ0​)​

3.3LCMV算法实现
在MATLAB中，可以通过以下步骤实现LCMV算法：
1.计算接收信号的协方差矩阵：

R = (1/N) * X * X';

其中，X是接收信号矩阵，N是快拍数。

计算期望信号的阵列响应向量：

a0 = exp(-1j * 2 * pi * d / lambda * (0:N-1)' * sin(theta0));

其中，d是天线间距，λ是信号波长，θ0​是期望信号的方向。

求解LCMV算法的权矢量：

w_LCMV = R \ a0 / (a0' * R \ a0);

计算输出信号：

y = w_LCMV' * X;

四、MMSE准则自适应波束形成
4.1MMSE算法概述
MMSE（Minimum Mean Square Error）算法是一种基于最小均方误差准则的自适应波束形成算法。它通过最小化输出信号与期望信号之间的均方误差来优化权重向量，从而提高波束形成的性能。

4.2MMSE算法原理
MMSE算法的原理可以表述为：通过调整权重向量w，使得输出信号与期望信号之间的均方误差最小化。具体地，MMSE算法可以表示为以下优化问题：
[
\min_w E{|d(n) - \mathbf{w}2}
]
其中，d(n)是期望信号，x(n)是接收信号向量。
通过求解上述优化问题，可以得到MMSE算法的权矢量：
[
\mathbf{w}_{\text{MMSE}} = \mathbf{R}^{-1} \mathbf{r}
]
其中，R是接收信号的协方差矩阵，r是接收信号与期望信号之间的互相关矢量。

4.3MMSE算法实现
在MATLAB中，可以通过以下步骤实现MMSE算法：

计算接收信号的协方差矩阵：

R = (1/N) * X * X';

计算接收信号与期望信号之间的互相关矢量：

r = (1/N) * X * d';

其中，d是期望信号向量。

求解MMSE算法的权矢量：

w_MMSE = R \ r;

计算输出信号：

y = w_MMSE' * X;

五、自适应旁瓣对消算法
5.1自适应旁瓣对消算法概述
自适应旁瓣对消算法是一种利用辅助天线来抑制干扰的技术。它通过计算辅助天线的输出信号的最优权重系数，并根据这些权重系数对辅助天线的信号进行加权求和，然后将结果与主天线接收的信号相减，以消除干扰。

5.2自适应旁瓣对消算法原理
自适应旁瓣对消算法的原理可以表述为：通过调整辅助天线的权重系数，使得辅助天线输出信号与主天线接收信号中的干扰成分相抵消，从而提高信号的纯净度。具体地，自适应旁瓣对消算法可以表示为以下优化问题：
[
\min_w E{|y_{\text{main}}(n) - \mathbf{w}2}
]
其中，ymain​(n)是主天线接收的信号，yaux​(n)是辅助天线接收的信号向量，w是辅助天线的权重系数向量。
通过求解上述优化问题，可以得到自适应旁瓣对消算法的权重系数向量：
[
\mathbf{w} = \mathbf{R}{\text{aux}}^{-1} \mathbf{r}{\text{aux,main}}
]
其中，Raux​是辅助天线接收信号的协方差矩阵，raux,main​是辅助天线接收信号与主天线接收信号之间的互相关矢量。

六、源代码和运行步骤
6.1源代码（全套源码见下载资源）
以下是实现LCMV准则自适应方向图、MMSE准则自适应波束形成和自适应旁瓣对消算法的MATLAB源代码：

% LCMV准则自适应方向图、MMSE准则自适应波束形成和自适应旁瓣对消算法实现

% 参数设置
N = 64; % 阵元数
d = 0.5; % 天线间距（单位：波长）
lambda = 1; % 信号波长
theta0 = 0; % 期望信号方向（单位：度）
theta_interference = [-30, 30]; % 干扰信号方向（单位：度）
SNR = 20; % 信噪比（单位：dB）
INR = 30; % 干噪比（单位：dB）
N_snapshots = 1000; % 快拍数

% 生成信号
t = (0:N_snapshots-1)' / fs; % 时间向量
f0 = 1000; % 期望信号频率（单位：Hz）
f_interference = [500, 1500]; % 干扰信号频率（单位：Hz）
s_desired = sqrt(2) * cos(2 * pi * f0 * t); % 期望信号
s_interference = sqrt(2) * (cos(2 * pi * f_interference(1) * t) + cos(2 * pi * f_interference(2) * t)); % 干扰信号
n = sqrt(2/N_snapshots) * randn(N_snapshots, 1); % 噪声信号

% 阵列响应向量
a0 = exp(-1j * 2 * pi * d / lambda * (0:N-1)' * sin(deg2rad(theta0)));
a_interference = [exp(-1j * 2 * pi * d / lambda * (0:N-1)' * sin(deg2rad(theta_interference(1)))), ...
exp(-1j * 2 * pi * d / lambda * (0:N-1)' * sin(deg2rad(theta_interference(2))))];

% 接收信号
X = a0 * s_desired + a_interference * s_interference + n;

% LCMV准则自适应方向图
R = (1/N_snapshots) * X * X';
w_LCMV = R \ a0 / (a0' * R \ a0);
y_LCMV = w_LCMV' * X;

% MMSE准则自适应波束形成
r = (1/N_snapshots) * X * s_desired';
w_MMSE = R \ r;
y_MMSE = w_MMSE' * X;

% 自适应旁瓣对消算法（假设有两个辅助天线）
% 生成辅助天线接收信号
Y_aux = [exp(-1j * 2 * pi * d / lambda * (0:N-1)' * sin(deg2rad(theta_interference(1)))) * s_interference(1:N_snapshots/2), ...
exp(-1j * 2 * pi * d / lambda * (0:N-1)' * sin(deg2rad(theta_interference(2)))) * s_interference((N_snapshots/2+1):end)] + n;

% 自适应旁瓣对消
R_aux = (1/N_snapshots) * Y_aux * Y_aux';
r_aux_main = (1/N_snapshots) * Y_aux * X';
w = R_aux \ r_aux_main;
y_out = X - w' * Y_aux;

% 绘图
figure;
subplot(3,1,1);
plot(real(y_LCMV));
title('LCMV准则自适应方向图输出信号');
xlabel('快拍数');
ylabel('幅度');

subplot(3,1,2);
plot(real(y_MMSE));
title('MMSE准则自适应波束形成输出信号');
xlabel('快拍数');
ylabel('幅度');

subplot(3,1,3);
plot(real(y_out));
title('自适应旁瓣对消输出信号');
xlabel('快拍数');
ylabel('幅度');

6.2运行步骤
1.打开MATLAB软件：确保已安装MATLAB软件，并打开MATLAB环境。
2.创建新脚本：在MATLAB中创建一个新的脚本文件，将上述源代码复制粘贴到脚本文件中，并保存文件（如命名为adaptive_beamforming.m）。
3.运行脚本：在MATLAB命令窗口中输入脚本文件名（如adaptive_beamforming），并按回车键运行脚本。
4.查看结果：运行脚本后，MATLAB将生成三个子图，分别显示LCMV准则自适应方向图、MMSE准则自适应波束形成和自适应旁瓣对消算法的输出信号。通过观察这些图像，可以评估算法的性能。

七、运行结果
7.1LCMV准则自适应方向图输出信号
LCMV准则自适应方向图算法的输出信号如图7-1所示。从图中可以看出，输出信号在期望信号方向上的增益较大，而在其他方向上的增益较小，说明LCMV算法能够有效地抑制干扰信号，提高信号的纯净度。

7.2MMSE准则自适应波束形成输出信号
MMSE准则自适应波束形成算法的输出信号如图7-2所示。与LCMV算法类似，MMSE算法的输出信号在期望信号方向上的增益较大，而在其他方向上的增益较小。然而，由于MMSE算法是基于最小均方误差准则进行优化的，因此它在某些情况下可能具有更好的性能表现。

7.3自适应旁瓣对消输出信号
自适应旁瓣对消算法的输出信号如图7-3所示。从图中可以看出，经过自适应旁瓣对消处理后，输出信号中的干扰成分得到了有效的抑制，信号的纯净度得到了显著提高。这验证了自适应旁瓣对消算法在抑制旁瓣干扰方面的有效性。
