Laege Kernel Matters—— Improve Semantic Segmentation by Global Convolutional Network

论文结构

摘要： 介绍论文的背景、核心观点、方法途径、最终成果
Introduction： 背景概述、本文内容简述
Related Work： 介绍算法思想来源
Approach： 详述算法结构
Experiment： 实验结果分析
Conclusion： 实验结论
References

一、摘要核心

背景概述： 网络架构设计的一个最新趋势是在整个网络中堆叠小卷积核

本文贡献： 当必须同时执行分类和定位任务时，卷积核扮演着重要角色。小卷积核无法同时兼顾，所以要换大的卷积核。我们提出了GCN网络（全局卷积网络）来解决语义分割的分类和定位问题。还基于残差结构保证边界得到进一步的优化，重新定义对象边界。

实验结果： 分别在PASCAL VOC 2012和Cityscapes数据集中获得82.2%和76.9%的MIoU

二、引言及相关工作

① Introduction

1. 语义分割面临的两个挑战（从过程出发）：分类和定位。
   语义分割可以看成一个逐像素分类的任务，一个好的语义分割模型应该能同时处理好这两个挑战

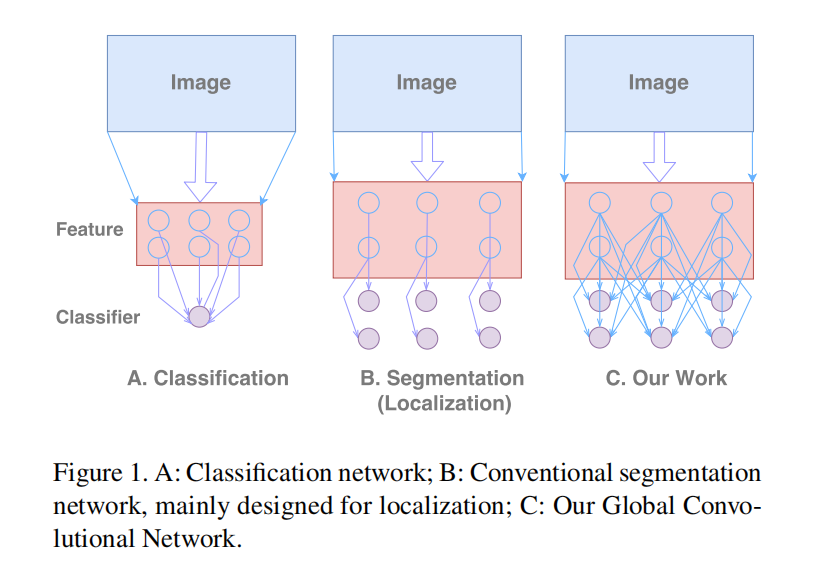

2. CNN中的矛盾点：
   （1）对于分类任务，模型必须具有不变性的，以适应目标的各种形式，如平移和旋转；
   （2）对于定位任务，模型应该对变换敏感，即能够精准定位语义类别的每个像素。

3. 本文算法结构简述：
   涉及网络的两个原则：
   （1）从定位的角度出发，应该采用全卷积的结构，去掉全连接层或全局池化层。因为全连接和全局池化，把二维特征图生成一维向量，会丢失定位信息。
   （2）从分类的角度出发，应该采用较大的卷积核，使得像素与特征图的结合更加紧密，让每一个像素和特征图之间都保证密集连接，来增强模型对于处理输入图像不同变化的能力。如果卷积核过小，造成感受野过小，覆盖不了较大的目标，不利于分类。

4. 本文贡献
   （1）在分类和定位之间找到了平衡点；
   （2）缓解了大卷积核参数多的问题；
   （3）分别在PASCAL VOC 2012和Cityscapes数据集中获得82.2%和76.9%的MIoU。

② Related Work

Context Embedding 上下文嵌入
（1）Zoom-out 提出了一个手工构建的层次化上下文特性；
（2）ParseNet添加了一个全局池化（不适合定位，适合分类）分支来提取上下文信息；
（3）Dilated-Net在score map后面添加了几个层，以嵌入多尺度上下文；（从头到尾使用不同的采样率的空洞卷积）
（4）DeepLab V2使用ASPP，通过卷积结果的组合，直接从特征映射中组合上下文信息

Resolution Enlarging 分辨率扩大
（1）FCN使用反卷积来提高小尺寸分数图的分辨率（上采样）；
（2）DeconvNet 和 SegNet 引入了反池化操作和一个glass-like（“小蛮腰状，堆成的编码-解码结构”）的网络来学习上采样过程
（3）LRR认为上采样特征图要好于上采样分数图
（4）DeepLab 和 Dilated-Net没有学习上采样的过程，而是使用空洞卷积来直接增加小尺寸特征映射的空间大小，从而得到更大尺寸的分数映射

Boundary Alignment 边界对齐
（1）在众多方法中，条件随机场CRF因其良好的数学结构而被广泛采用
（2）DeepLab直接使用denseCRF，作为CNN的一种后处理方法（v1，v2）
（3）CRF As RNN结合，将denseCRF建模为类RNN的结构，并提出了一种端到端的算法，但它在Permutohedral Lattice格点上引入了过多的CPU计算
（4）DPN对denseCRF进行了一个近似，将整个算法流程全部迁移到了GPU上
（5）Adelaide将CRF和CNN深深地结合在一起，CRF中手工设计的势能函数被卷积和非线性层取代。

三、CNN特性

1. 平移不变性——用大卷积核使连接变密集
   CNN的平移不变性更适用于分类任务，分类结果都不应该随着物体在图中的位置而变化。

2. 没有平移同变性——用全卷积来保证
   针对定位任务，CNN理论上应该具有同变性，才能保持对目标位置的敏感，然而CNN并不具有这样的特性。

3. CNN弊端
   以卷积操作为例，卷积只是记忆物体的形状，并没有考虑不同轮廓的空间位置。

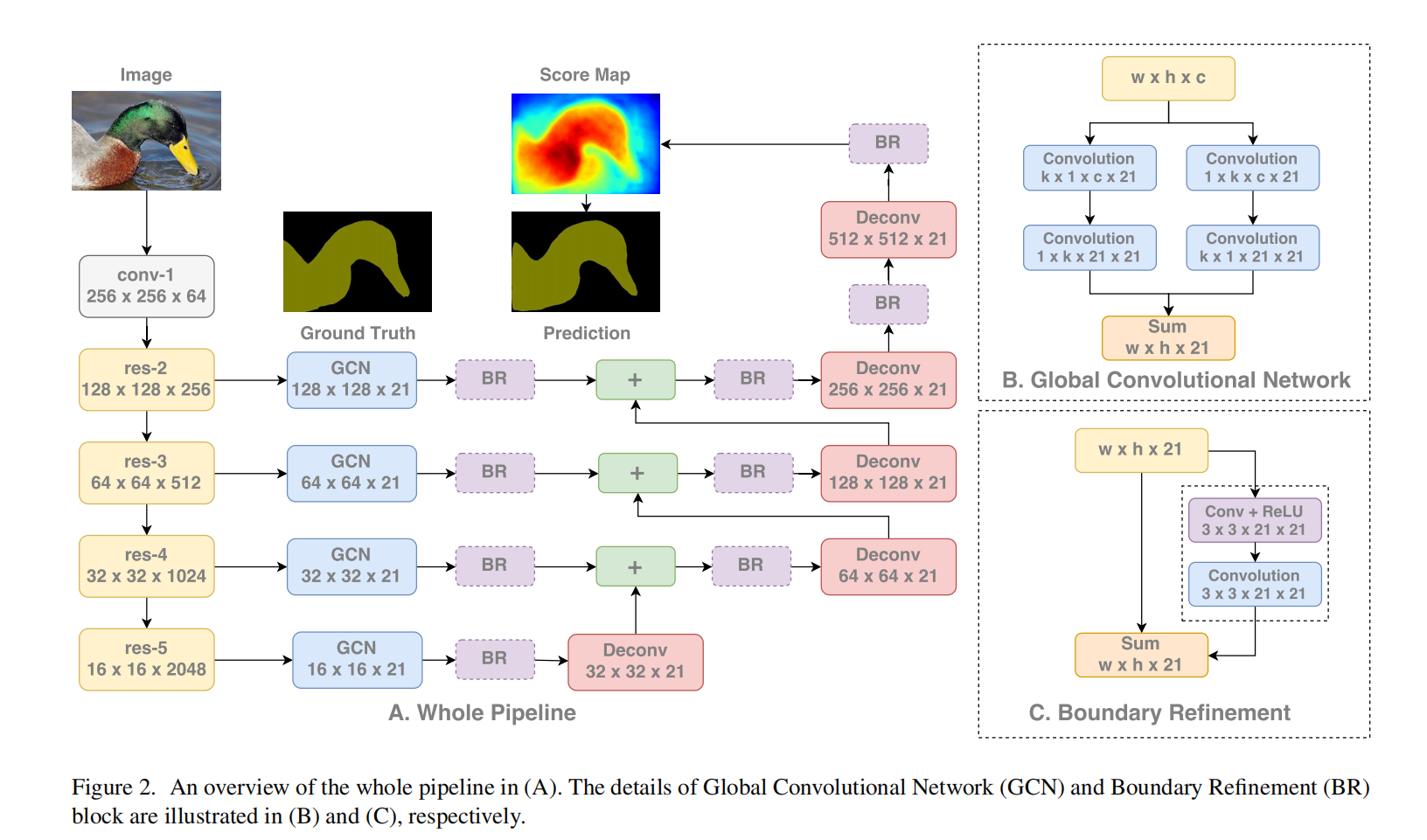

四、算法架构（原文3.Approach）

算法架构

1. 基础网络使用ResNet作为特征提取路径，使用FCN作为语义分割架构
2. 使用了ResNet中不同stage的特征图，因此是多尺度架构
3. GCN模块则用于产生低分辨率的score map，并上采样与更高分辨率的score map相加产生新的score map
4. 经过最后的上采样，输出预测结构

重点
GCN的非对称结构+通道数降维；
多尺度架构

多尺度问题的方式
对输入入手：缩放达到多尺度，再特征融合。计算量过大
deeplab系列，用空洞卷积，用并联结合，加ASPP
从过程入手：GCN 在每一个basic 模块之后都输出一组特征图，进行完整的后处理

五、实验

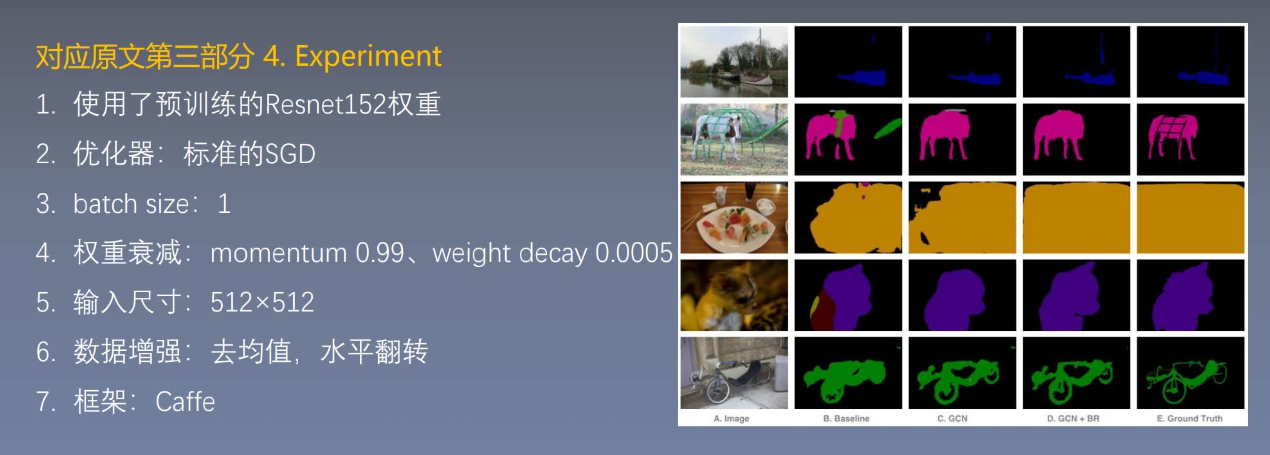

1. 实验设置

2. 实验分析

① GCN的大卷积核的重要性

GCN的核心是使用大卷积核，卷积核大小由参数k控制。所以为了验证有效性，使用不同的k值分别测试其性能。

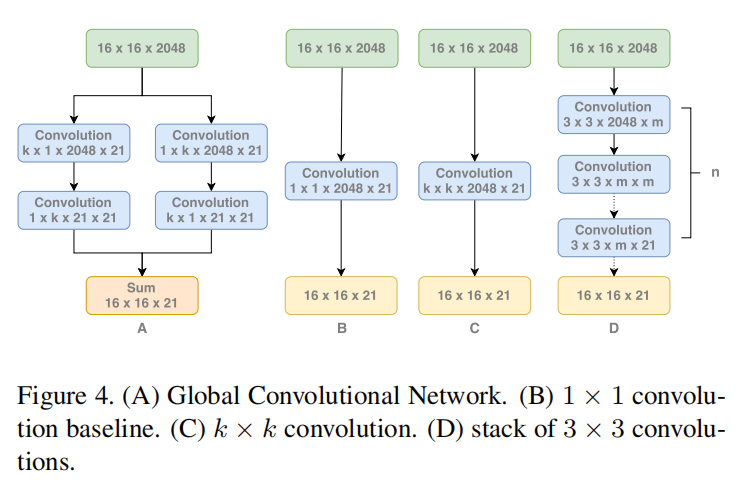

（1）总体网络架构如图A，不使用边界细化模块。
将每个输入图像填充到512×512中，这样最上面的特征图是16×16。
（2）为了更好的对比，使用1×1卷积baseline替换了GCN，如图B。
（3）考虑到模型性能提升可能是因为参数增加，所以我们将GCN与传统的k×k卷积核进行对比，如图C。
（4）除了GCN，还可以用小卷积核堆叠达到类似的感受野，不同于VGG，为了与GCN结构一致，我们在堆叠小卷积核时没有插入非线性层ReLU，如图D。

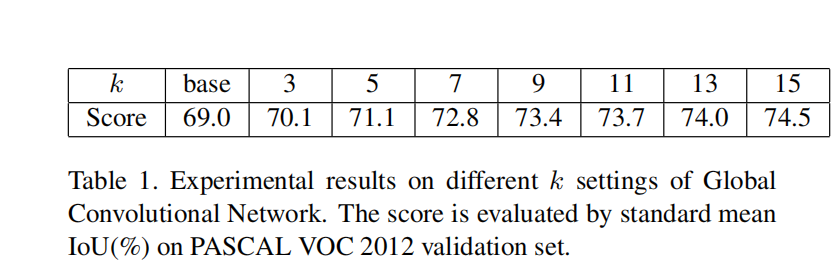

A和B比

1. 使用3到15不同的k值验证，在k=15时，感受野已经接近16×16，GCN结构真正达到了“全局卷积”
2. 从实验结果来看，网络性能随着内核大小k增加而增加
3. 特别是“全局卷积”k=15时，性能比k最小时高了5.5%
4. 结果表明，大卷积核在GCN结构中带来了很大的提升，这与3.1节的分析是一致的。

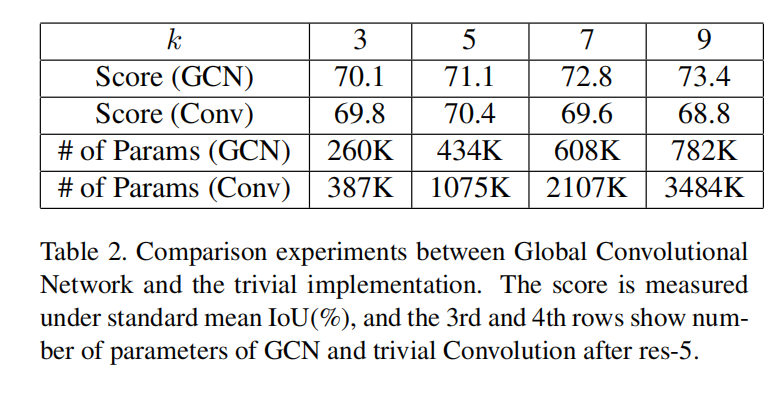

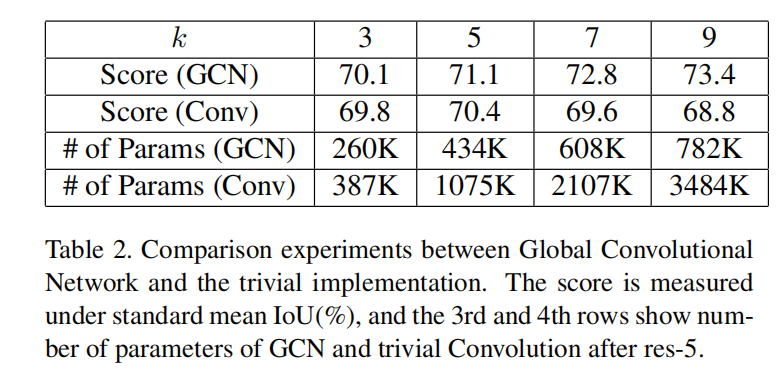

A和C比

1. 从结果来看，传统k×k卷积核参数更多
2. GCN结构的效果一直比传统卷积核好
3. 随着k增加，k×k卷积核效果先是提升，然后反而下降了，可能是因为过拟合，阻碍了传统卷积核的效果
4. 在训练过程中，因为参数多，k×k卷积核的网络难以收敛
5. 实际的原因还有待研究

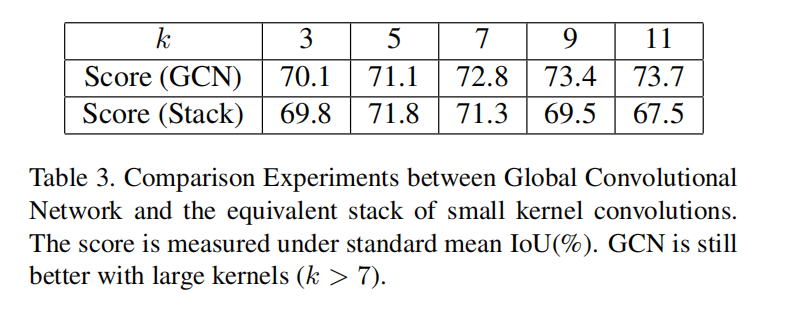

A和D比

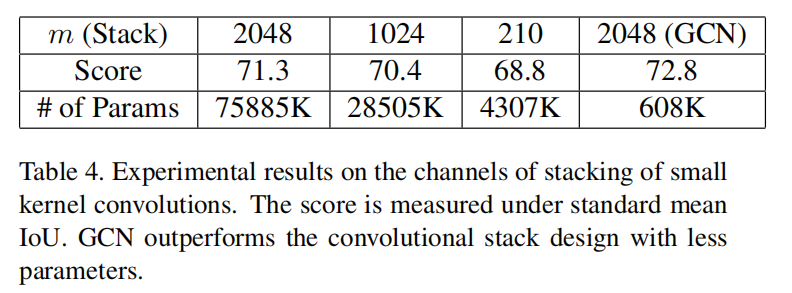

结果表明，GCN仍优于堆叠小卷积核，对于较大的核，例如k=7，堆叠3×3卷积会带来比GCN更多的参数，可能会对结果产生副作用。因此我们视图减少堆叠卷积核的中间特征映射的数量，并进一步的进行比较。

对边界像素的讨论
GCN在特征映射中引入了密集连接，有助于应对大量的变换，从而提高了分割模型的分类能力，在此基础上，可以推断：
（1）位于大目标中心的像素，任务非常接近于纯粹的分类问题
（2）然而对于对象的边界像素，其性能主要受定位能力的影响

为了验证我们的推理，把分割特征图分成两部分，在这两部分都进行评估（k=15的GCN）
（a）边界区域，这些像素接近对象的边界（距离<=7）
（b）内部区域，其他的像素

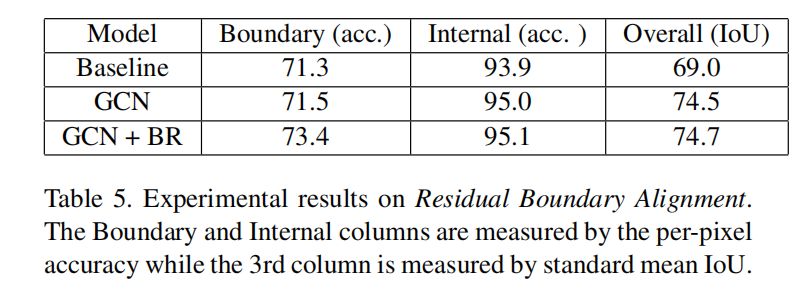

实验结果表示，GCN模型主要是提高了内部区域的精度，对边界区域精度的影响较小。与GCN结构相反，BF模块主要提高了边界区域的精度，这也证实了其有效性。

② 预训练模型的GCN（改进BR）

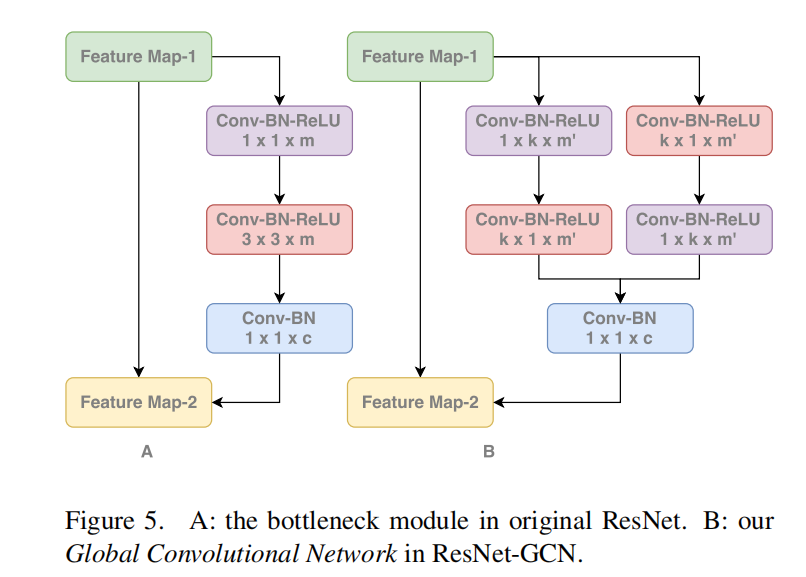

考虑到大卷积核的优点，我们很自然的把GCN的思想应用到ResNet152上，提出了一个ResNet-GCN结构。

删除了ResNet中bottleneck分支的前两层，并将其替换为GCN模块，在每个卷积层之后使用批标准化。

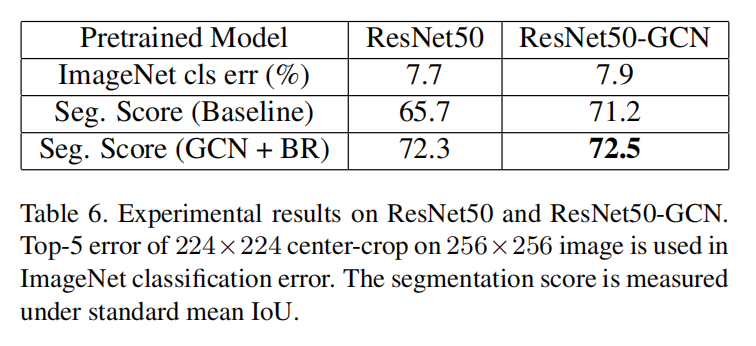

首先在ImageNet 2015上对ResNet-GCN进行预训练，并在Pascal VOC 2012数据集上进行fine tune。考虑到ResNet152计算成本太高，选择ResNet50来比较。

1. 对ImageNet数据及分类，基于ResNet-GCN比原始ResNet稍差一些
2. 在分割数据集上微调后，ResNet-GCN模型的性能显著优于原始ResNet，提高了5.5%
3. 应用GCN和BR模块后，对基于GCN的与训练模型的提升变小，但模型仍然占优势

结论：无论是在预训练的模型还是针对分割的结构中，GCN主要提升分割性能。

六、结论

大卷积核对于缓解分类和定位之间的矛盾至关重要。
遵循大卷积核的原则，提出了全局卷积网络GCN。

（1）GCN改进内部的区域，有效感受野和参数量达到了很好的平衡 ，同时取得了良好的性能。
（2）为了进一步细化对象的边界，我们提出了一种新的边界细化块BR，提高了边界附近的性能。

七、卷积方式汇总

① 用小卷积核替代大卷积核（计算量变大了）

大卷积核：
优点：感受野范围大，可以看到比较全的上下文信息，也可以产生密集连接（对应下一层包含的信息更丰富）。

AlexNet、LeNet等网络都使用了比较大的卷积核，如5×5、11×11

缺点：参数量多；计算量大

小卷积核：
优点：参数量少、计算量小；整合三个非线性激活层代替单一非线性激活层，增加模型判别能力。

VGG之后

缺点：感受野不足（空洞卷积来解决）；深度堆叠卷积容易出现不可控的因素（ResNet 堆叠到一定程度网络退化了，出现了残差结构）

参数计算：
输入图片和输出图片 通道数必须一致时，堆叠使用小卷积核的参数量要少一些，

如果输入是3通道，输出64通道，
用大卷积核的参数量更少：5×5×3×64 = 4800
堆叠2个小卷积核：3×3×3×64 + 3×3×64×64 =28592

所以很多网络的第一层使用的都是7×7的大卷积核接收输入图片。

② 让固定大小的卷积核看到更大范围的区域

空洞卷积 可以实现。
当rate=2时，就能把感受域从3×3变成5×5.

pooling下采样操作导致信息丢失是不可逆的，不利于像素级任务，用空洞卷积代替pooling（成倍的增加感受野）更适用于语义分割。

③ 非对称卷积（减少计算量）

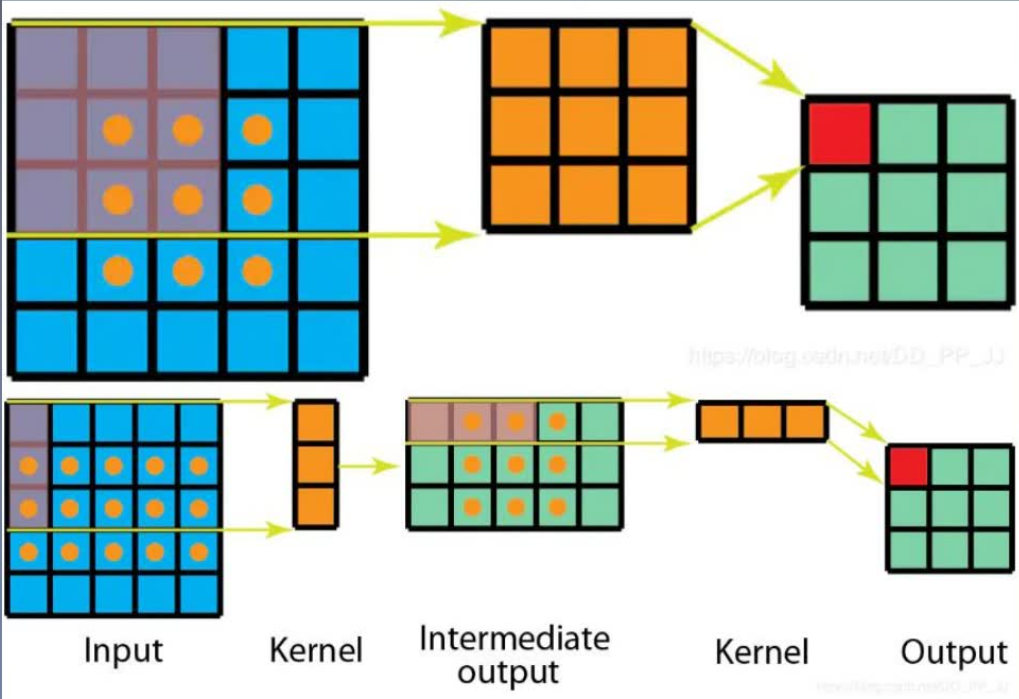

将标准3×3卷积拆分为一个1×3卷积和一个3×1卷积，在不改变感受野的情况下，减少了计算量

标准对称卷积：9×9=81 一共滑动了9次，每次要做9次乘法
非对称卷积：3×15+3×9=72次乘法

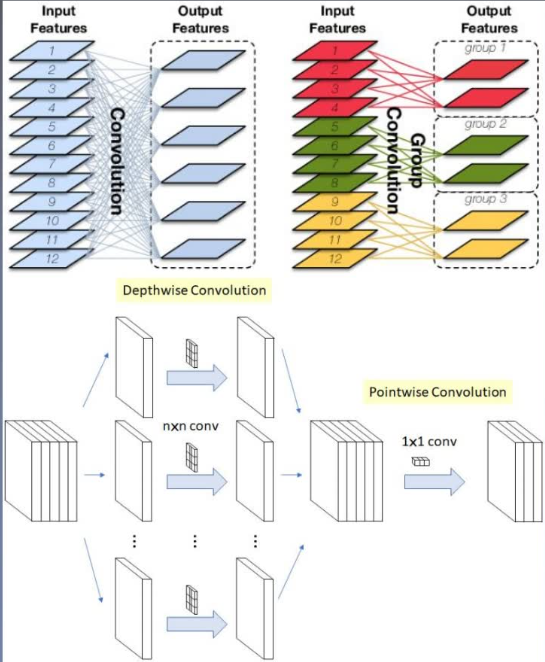

④ 组卷积 & 深度可分离卷积

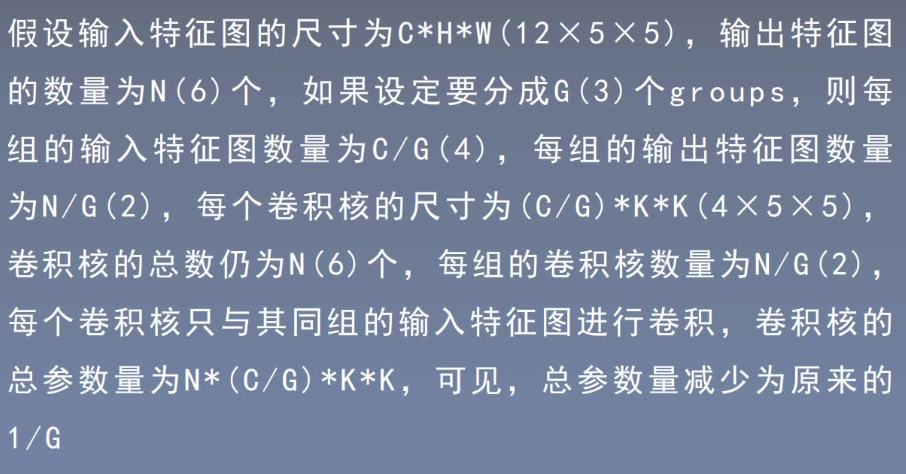

组卷积：对输入特征图进行分组，每组分别进行卷积。
深度可分离卷积（deeplab v3+）：按照通道数来分组，是特殊的组卷积

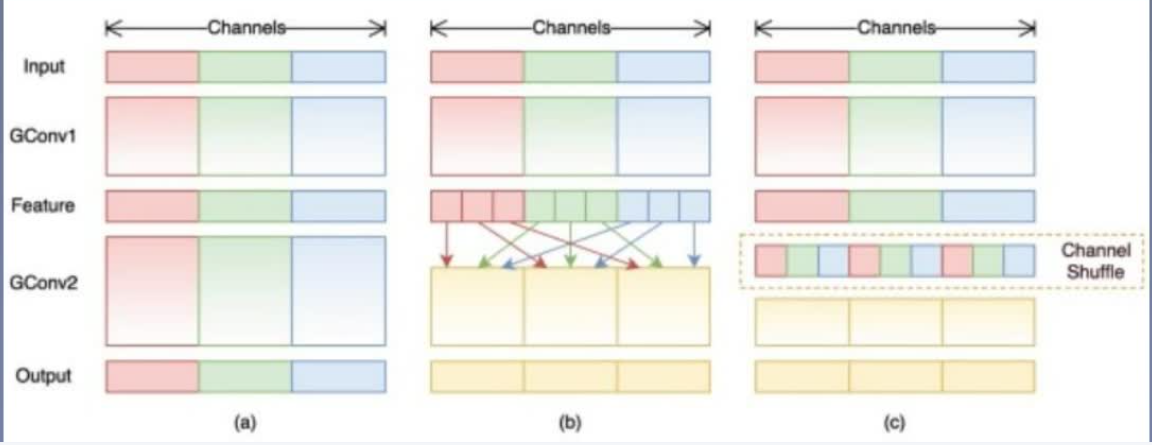

⑤分组卷积对通道进行统一分组

（ShffleNet 解决组间不能通信的问题）

为了达到特征之间的相互通信，
除了采用深度可分离卷积（dense pointwise convolution）（上图下面的图，会经过一个逐点卷积来使特征图更加密集，有实现特征之间相互通信的过程），

还可以使用channel shuffle（重组），对group convolution之后的特征图进行重组，这样可以保证下面的卷积其输入来自不同的组，因此信息可以在不同组之间流转。

⑥ 每层卷积可以用不同尺寸的卷积核

传统的层叠式网络，基本上都是一个个卷积层堆叠，每层只用一个尺寸的卷积核，例如VGG结构中是用来大量的3×3卷积层。

事实上，同一层的特征图可以分别使用多个不同尺寸的卷积核，以获得不同尺度的特征，再把这些特征结合起来，得到的特征往往比使用单一卷积核的要好。

为了尽可能的减少参数，一般先用1×1的卷积将特征图映射到隐空间，再在隐空间做卷积。（减少通道数）

⑦ 通道间的特征不平等（SENet）

给每层信息加权，分配不同的权重。
通过学习获取每个特征通道的重要程度，然后按照计算出来的重要程度去提升有用的特征，并抑制对当前任务用处不大的特征。

⑧ 卷积核形状不一定是矩形

规则形状的卷积核可能会限制特征的提取，
如果赋予卷积核形变的特性，让网络根据label反传下来的误差自动的调整卷积核的形状，适应网络重点关注的感兴趣的区域，就可以提取更好的特征。

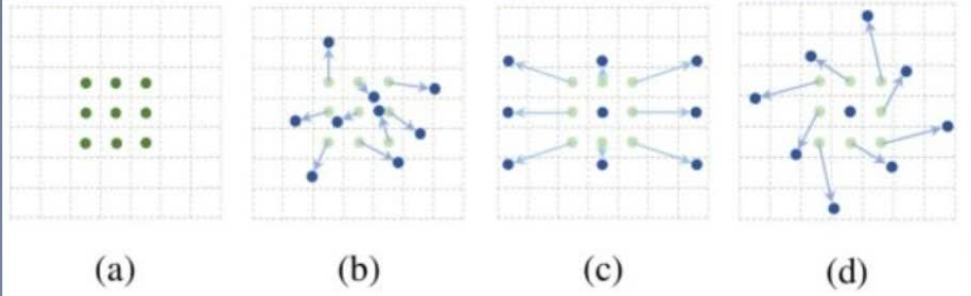

例如，网络会根据原位置a，学习一个offset偏移量，得到新的卷积核b，c，d，那么一些特殊情况就会成为这个更泛化的模型的特例，例如c表示从不同尺度物体的识别，图d表示旋转物体的识别。

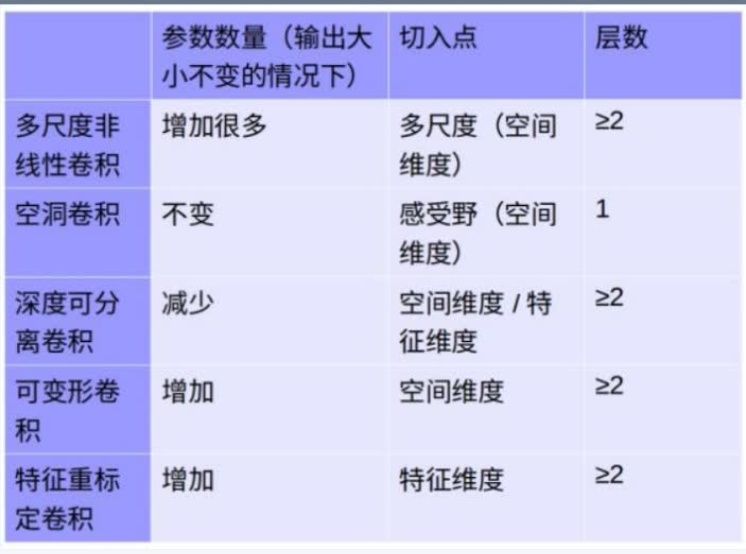

⑨ 汇总

卷积核方面

1. 大卷积核用多个小卷积核代替
2. 单一尺寸卷积核用多尺寸卷积核代替
3. 固定形状卷积核趋于使用可变形卷积核
4. 使用1×1卷积核缩减通道数（bottleneck结构）

卷积层通道方面

1. 标准卷积用深度可分离卷积替代
2. 使用分组卷积
3. 分组卷积前使用channel shuffle
4. 通道加权计算

卷积层连接方面

1. 使用跳跃连接，让模型更深，阻止网络退化
2. 密集连接，每一层都融合其它层的特征输出（DenseNet）
