1. 机器人功能安全概念

1.1 什么是机器人功能安全

功能安全：当系统发生硬件故障、软件缺陷、通讯失效、时序异常时，机器人不会产生危险动作，能够进入安全状态。安全状态包括减速、停机、抱闸、急停与断电。
区别于电气安全、机械安全：

• 电气安全：防漏电、过流
• 机械安全：防撞条、防护罩
• 功能安全：控制系统失效后的安全兜底，属于软件‑硬件协同安全

工业机器人常用标准：ISO 10218；移动机器人：ISO 3691‑4；通用功能安全标准：IEC 61508(SIL)、IEC 61511；ROS2 机器人常对标 SIL2/SIL3 等级安全需求。

1.2 功能安全要解决什么问题

一台能够行走的机器人，同时运行着感知、导航、运动规划与关节伺服。这些业务模块追求的是“如何完成任务”。功能安全追求的是另一件事：
当系统发生硬件故障、软件缺陷、通讯失效或时序异常时，机器人不会产生危险动作，并能够进入安全状态。
需要明确三条边界：

1. 功能安全不是可靠性。 可靠性讨论的是系统少出错；功能安全讨论的是出错之后仍然不伤人、不毁机。
2. 功能安全不是避障。 避障属于导航与环境感知的业务能力。障碍检测失效时，安全监控仍须能把速度指令清零、把关节切到阻尼或切断力矩。
3. 功能安全必须独立于业务。 导航、运动规划、感知可以降级或崩溃；整机安全监控模块必须继续工作，并拥有高于业务链路的执行权。

因此，整机安全监控模块应被定义为：机器人的安全大脑。它独立于导航、运动规划、感知等业务模块，是功能安全的中枢节点。它只做诊断、分级、仲裁与安全执行，不参与步态生成，也不参与路径规划。

2. 总体架构：业务链路与安全链路分离

2.1 为什么必须双链路

若把安全判断写进强化学习策略、导航节点或关节控制器内部，会出现三类结构性问题：

1. 故障域耦合。 策略推理超时会拖垮安全判断；雷达掉线会让安全节点一起退出。
2. 权限倒置。 业务模块既可以产生危险指令，又负责判定该指令是否危险，无法构成独立监督。
3. 无法分级。 业务代码通常只有“继续跑”和“退出进程”两种结果，缺少降功率、停机、急停锁定的中间形态。

正确的结构是两条并行链路：

• 业务链路： 感知 → 导航 → rl_sar 有限状态机与强化学习策略 → 关节 PD → 电机。
• 安全链路： 传感器与执行器原始状态 → 整机安全监控 → 故障分级 → 安全执行器（减速、阻尼停机、抱闸、切断力矩、断电）。

安全链路对业务链路具有单向否决权：可以限幅、替换或切断业务输出；业务链路不能关闭或改写安全链路的判定结果。

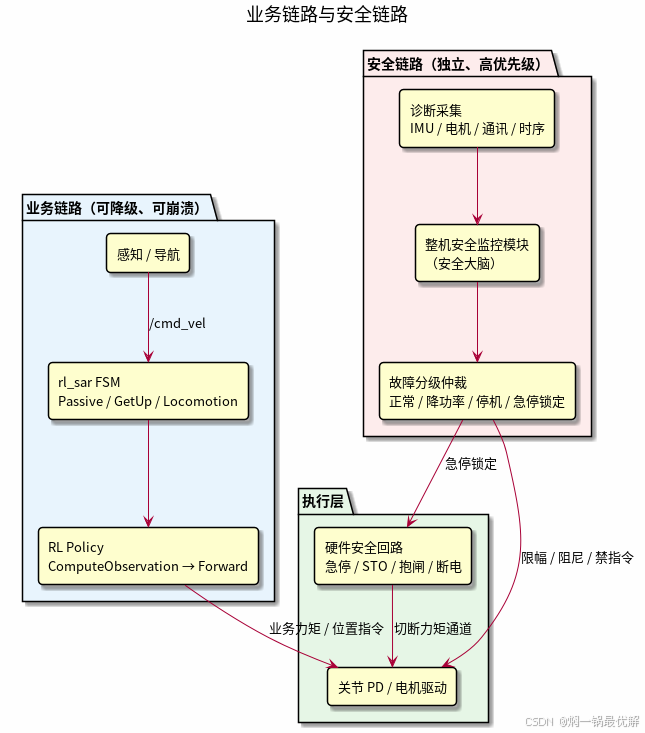

2.2 双链路总图

2.3 分层原则

原则	含义
独立	安全监控使用独立线程或独立控制器，不与策略推理共用故障域
否决	安全输出的优先级高于 /cmd_vel、策略动作和手柄速度
分级	故障按后果而不是按来源分级，避免“任何异常都急停”
可恢复与不可恢复分离	降功率、停机允许自动或操作员恢复；急停锁定必须人工解锁
软硬件互补	软件负责精细分级与状态记录；硬件负责软件失效时的最终切断

3. 整机故障分级体系

3.1 分级目的

故障分级的目的不是给日志分类，而是给允许的运动能力分类。每一级对应明确的能力边界、进入条件、保持条件和退出条件。级别只允许往更安全方向上调，不允许在未满足恢复条件时下调。

级别	名称	允许的运动能力	典型触发	退出方式
L0	正常	全速、全力矩、允许切换行走	诊断全部通过	—
L1	降功率	限速、限力矩、禁止技能与导航加速	通讯抖动、温度偏高、观测异常、策略推理偶发超时	诊断连续通过后自动恢复
L2	停机	速度为零；关节阻尼或受控趴下；保持供电	持续通讯中断、姿态超限前兆、策略初始化失败、看门狗超时	操作员确认后回到待机
L3	急停锁定	切断力矩，必要时抱闸、断电；拒绝一切运动指令	硬件急停、驱动器严重故障、安全监控自身失效、未授权的危险动作	人工解锁 + 重新自检

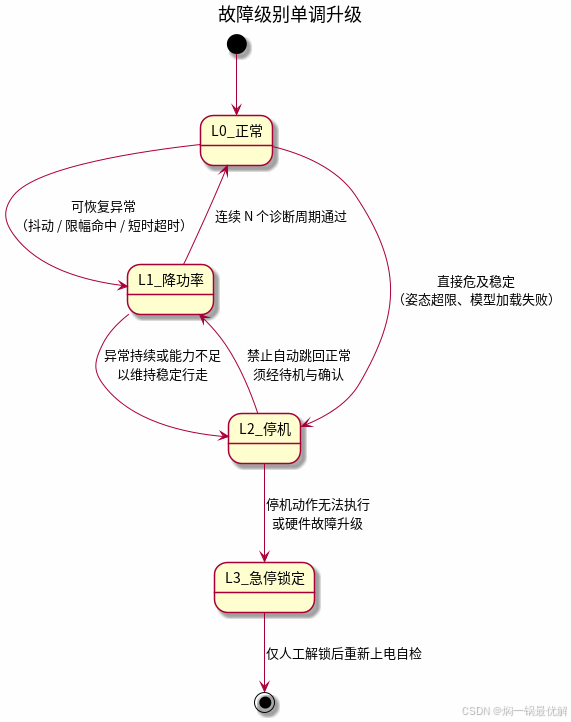

3.2 升级规则

分级必须单调、可预测，避免在危险边界附近振荡。

规则如下：

1. 就高不就低。 同一周期内多个诊断命中时，取最高故障级。
2. L1 可自动恢复，L2 不可自动回到行走，L3 不可软件清零。
3. 禁止跨级恢复。 L2 退出后进入待机，不得直接回到行走；L3 退出后必须完整自检。
4. 安全执行必须可在当前级别内完成。 若 L2 要求趴下，而趴下轨迹本身已不安全，则立即升到 L3。

3.3 故障源与级别的对应关系

按故障物理来源列举，便于实现诊断表。级别仍按后果裁定，下表给出默认映射。

故障源	示例	默认级别	安全动作
硬件故障	电机过流、编码器丢失、驱动器过温、抱闸异常	L2 或 L3	阻尼停机；严重则 STO / 断电
软件缺陷	策略输出 NaN、观测维度不匹配、状态机非法跳转	L2	丢弃动作，进入 Passive
通讯失效	DDS LowState 中断、/cmd_vel 超时、手柄掉线	L1 短时 / L2 持续	先清零速度，再停机
时序异常	控制周期超差、推理看门狗超时、关节指令陈旧	L1 或 L2	保持上一安全指令或切阻尼
本体姿态异常	横滚 / 俯仰超阈值、摔倒	L2（跌倒保护）	阻尼落地，禁止站立与行走
操作员输入	硬件急停、键盘 / 手柄 Passive	L2 或 L3	立即执行对应安全状态

4. 整机状态机

故障分级描述“现在允许多大能力”；整机状态描述“机体当前处于哪一种工作形态”。二者正交：同一状态可以处于不同故障级，但并非所有组合都合法。

4.1 六种整机状态

状态	定义	电机行为	允许的故障级
自检	上电后检查通讯、传感器、模型、急停回路与驱动器就绪	禁止运动，kp=0，必要时弱阻尼	仅 L0 可通过；否则进入故障锁定
待机	自检通过，等待站立或任务	阻尼或保持默认站立姿态	L0 / L1
行走	强化学习策略控制关节，跟踪速度指令	PD 跟踪策略输出	L0；L1 时限速限力矩继续行走
跌倒保护	姿态失稳或已摔倒，优先保护机体与周围人员	高阻尼、零前馈力矩，禁止起立	L2
充电	对接充电或外部供电维护	禁止行走；关节锁定或阻尼	L0 / L1；出现运动请求升至 L2
故障锁定	急停或不可恢复故障，等待人工处理	STO / 抱闸 / 断电	L3

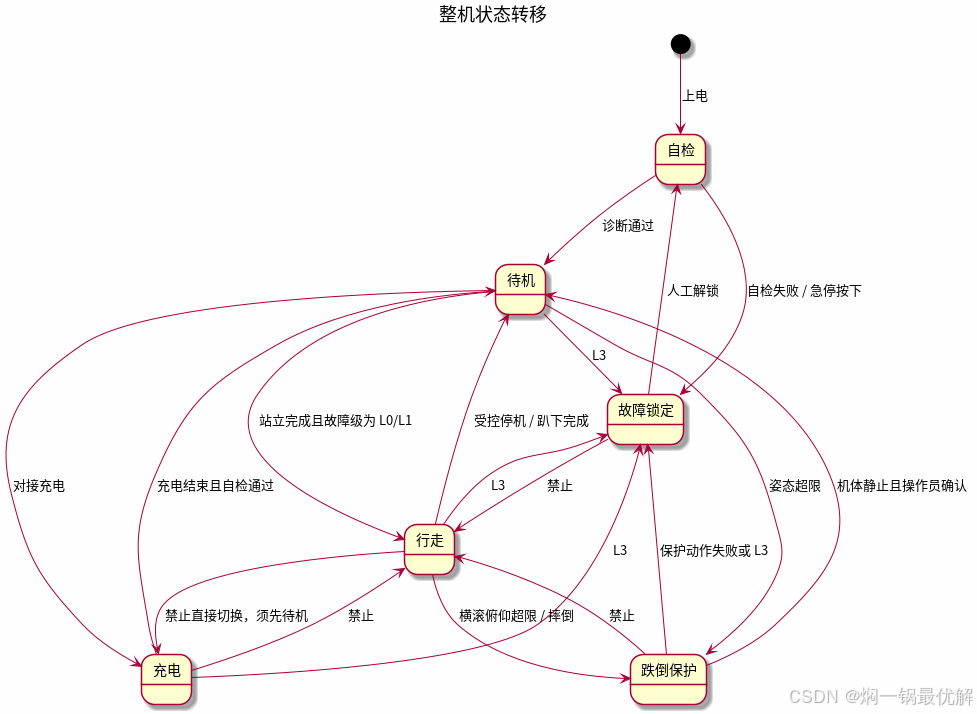

4.2 状态转移

转移约束：

1. 行走只能从待机进入。 自检、跌倒保护、充电、故障锁定均不得直接进入行走。
2. 跌倒保护不得自行站立。 必须回到待机，由操作员或上层任务重新请求起立。
3. 充电与行走互斥。 充电状态下任何非零速度指令视为故障。
4. 故障锁定是吸收态。 除人工解锁外，没有软件出口。

4.3 状态与故障级的合法组合

状态	L0 正常	L1 降功率	L2 停机	L3 急停锁定
自检	允许（通过条件）	不允许通过	失败，转故障锁定	立即故障锁定
待机	允许	允许	进入停机保持	转故障锁定
行走	允许	限速限力矩行走	退出行走并停机	转故障锁定
跌倒保护	不允许停留	不允许停留	允许	保护失败则锁定
充电	允许	允许	切断充电运动	转故障锁定
故障锁定	不允许	不允许	不允许	唯一合法级别

5. 整机安全监控模块设计

5.1 模块职责

整机安全监控模块只承担四项职责：

1. 采集： 汇总电机、IMU、通讯心跳、控制周期、急停回路、电池与温度等原始证据。
2. 诊断： 将证据与阈值比较，生成故障码，不解释业务语义。
3. 仲裁： 按故障分级表得到当前级别，并选择目标整机状态。
4. 执行： 向软件状态机下发安全请求，必要时直接驱动硬件安全回路。

不承担的职责：步态生成、路径规划、障碍物分类、策略推理、人机对话。

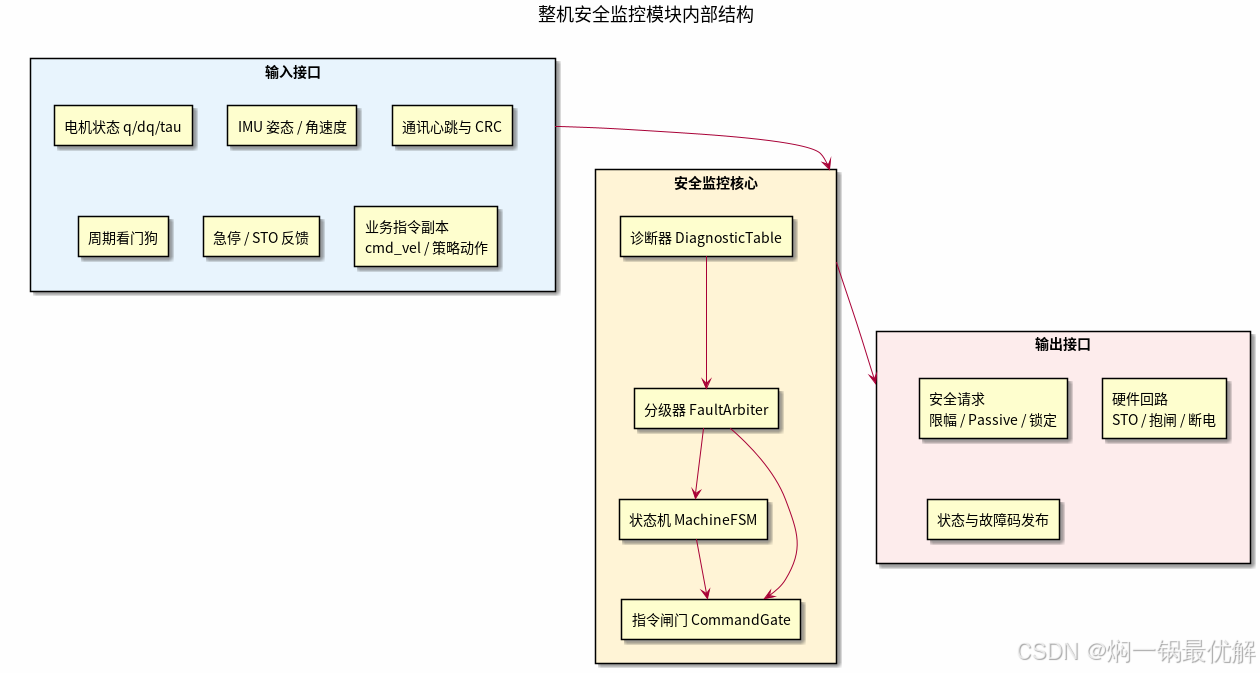

5.2 内部结构

5.3 输入、输出与周期

项目	约定
运行频率	不低于关节控制频率；在 rl_sar 中应对齐 loop_control（Go2 为 dt = 0.005 s，即 200 Hz）
输入	电机状态、IMU、心跳时间戳、控制/推理周期耗时、急停触点、指令副本
软件输出	fault_level、machine_state、速度/力矩限幅、FSM 强制跳转请求
硬件输出	STO、抱闸、主电切断；仅 L3 或安全监控自身失活时使用
发布	/safety/status：级别、状态、故障码、解锁许可

5.4 指令闸门

闸门位于业务指令与电机驱动之间，是安全大脑对执行层的唯一软件接口。优先级从高到低：

1. L3： 不向电机写业务指令；置位硬件 STO。
2. L2： 忽略策略队列与 /cmd_vel，改写为阻尼或受控趴下轨迹。
3. L1： 允许策略输出，但叠加速度上限、力矩上限，并禁止导航加速。
4. L0： 透传业务指令。

闸门必须对下列对象同时生效：键盘速度、手柄速度、/cmd_vel、强化学习动作、起立/趴下插值。漏掉任何一条入口，安全否决权就不完整。

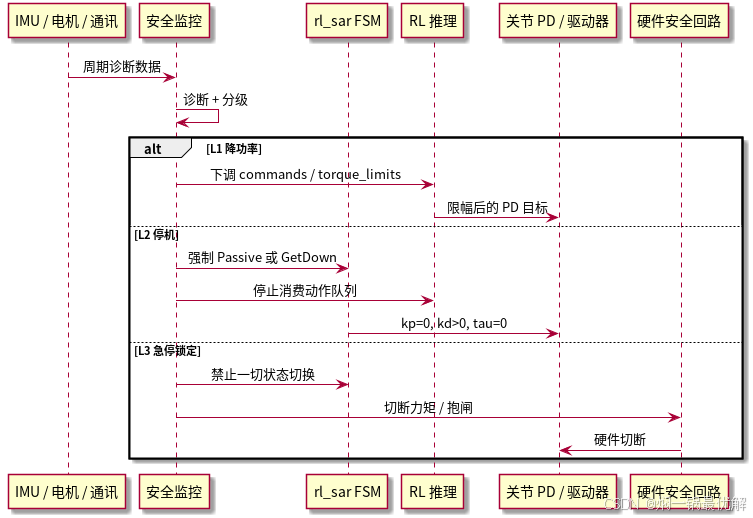

5.5 一次故障处理时序

6. 以 rl_sar 为例：软硬件结合的功能安全实现

rl_sar 是仿真与实物共用的强化学习部署框架。它已经具备状态机、关节指令限幅、通讯校验和若干保护函数，但尚未形成独立的安全大脑。下面按“现有能力 → 缺口 → 结合方式”说明如何把功能安全落到该项目上。

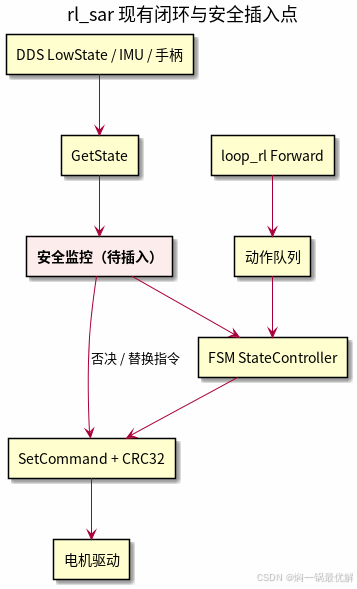

6.1 现有控制闭环

Go2 实物路径是两条定时循环：关节控制 loop_control 按 dt 运行，策略推理 loop_rl 按 dt * decimation 运行。Go2 配置为 dt = 0.005、decimation = 4，即 200 Hz 写电机、50 Hz 推理。

    // loop
    this->loop_keyboard = std::make_shared<LoopFunc>("loop_keyboard", 0.05, std::bind(&RL_Real::KeyboardInterface, this));
    this->loop_control = std::make_shared<LoopFunc>("loop_control", this->params.Get<float>("dt"), std::bind(&RL_Real::RobotControl, this));
    this->loop_rl = std::make_shared<LoopFunc>("loop_rl", this->params.Get<float>("dt") * this->params.Get<int>("decimation"), std::bind(&RL_Real::RunModel, this));
    this->loop_keyboard->start();
    this->loop_control->start();
    this->loop_rl->start();

RobotControl() 的顺序是：读状态 → 跑状态机 → 写电机。安全监控应插入在“跑状态机”之前，并在“写电机”之前拥有改写权。

void RL_Real::RobotControl()
{
    this->GetState(&this->robot_state);

    this->StateController(&this->robot_state, &this->robot_command);

    this->control.ClearInput();

    this->SetCommand(&this->robot_command);
}

6.2 现有软件机制与安全功能的对应

rl_sar 中已经存在若干可复用的安全相关机制。它们是安全监控的执行器，还不是安全监控本身。

rl_sar 机制	位置	对应安全功能	现状
RLFSMStatePassive	fsm_go2.hpp 等	L2 停机：kp=0, kd=8, tau=0 阻尼	已实现，由键盘 P / 手柄 LB_X 进入
RLFSMStateGetUp / GetDown	同上	待机与受控趴下	已实现；插值使用 fixed_kp/kd
RLFSMStateRLLocomotion	同上	行走	已实现；InitRL 失败会请求回到 Passive
TorqueProtect	rl_sdk.cpp	力矩越限诊断	默认仅告警，切 Passive 的代码被注释
AttitudeProtect	rl_sdk.cpp	跌倒保护	横滚/俯仰超 75° 时置位 P；多数 RunModel 中被注释
clip_obs / clip_actions	ComputeObservation / Forward	软件缺陷防护	已实现，防止观测与动作爆炸
torque_limits	ComputeOutput	L1 力矩限幅	已对计算力矩 clamp
robot_joint_controller 限位	URDF limits	仿真侧位置/速度/力矩饱和	仅 Gazebo 路径
Crc32Core	rl_real_go2.cpp	通讯完整性	发送侧已计算 CRC
InitLowCmd	同上	上电安全默认值	kp=0, kd=0, tau=0
避障 cmd_timeout	avoidance_node.cpp	导航指令超时清零	仅业务层；rl_sar 本身不因 /cmd_vel 中断停车

Go2 的 Passive 状态已经是可用的软件安全状态：

    void Run() override
    {
        for (int i = 0; i < rl.params.Get<int>("num_of_dofs"); ++i)
        {
            // fsm_command->motor_command.q[i] = fsm_state->motor_state.q[i];
            fsm_command->motor_command.dq[i] = 0;
            fsm_command->motor_command.kp[i] = 0;
            fsm_command->motor_command.kd[i] = 8;
            fsm_command->motor_command.tau[i] = 0;
        }
    }

InitRL 失败时拒绝进入行走，直接请求 Passive，符合“自检失败不得行走”：

        try
        {
            rl.InitRL(robot_config_path);
            rl.now_state = *fsm_state;
        }
        catch (const std::exception& e)
        {
            std::cout << LOGGER::ERROR << "InitRL() failed: " << e.what() << std::endl;
            rl.rl_init_done = false;
            rl.fsm.RequestStateChange("RLFSMStatePassive");
        }

姿态保护把危险姿态映射为与操作员急停相同的输入，从而复用 Passive。但是，该函数挂在策略线程里，保护能力很有限。如果要在实机上用，把对应 RunModel() 里那一行打开即可，函数本身是通的。更稳妥的做法是不要再伪造 P 键，改为独立监控直接切 Passive，并按机型单独标定俯仰/横滚阈值。

void RL::AttitudeProtect(const std::vector<float> &quaternion, float pitch_threshold, float roll_threshold)
{
    // Use QuaternionToEuler from vector_math.hpp
    std::vector<float> euler = QuaternionToEuler(quaternion);
    float roll = euler[0] * 57.2958f;   // Convert to degrees
    float pitch = euler[1] * 57.2958f;

    if (std::fabs(roll) > roll_threshold)
    {
        this->control.SetKeyboard(Input::Keyboard::P);
        std::cout << LOGGER::WARNING << "Roll exceeds " << roll_threshold << " degrees. Current: " << roll << " degrees." << std::endl;
    }
    if (std::fabs(pitch) > pitch_threshold)
    {
        this->control.SetKeyboard(Input::Keyboard::P);
        std::cout << LOGGER::WARNING << "Pitch exceeds " << pitch_threshold << " degrees. Current: " << pitch << " degrees." << std::endl;
    }
}

6.3 现有缺口

将上述机制当作完整功能安全是不够的，主要缺口有六点：

1. 没有独立安全监控节点。 保护函数位于策略线程 RunModel 中，推理卡住时保护一起失效。
2. 没有故障分级。 实际只有“继续行走”和“进 Passive”两档，缺少降功率与急停锁定。
3. 保护默认关闭。 TorqueProtect、AttitudeProtect 在 Go2 / G1 / Lite3 等 RunModel 中被注释；TorqueProtect 即使启用也只打印告警。
4. 没有指令看门狗。 RLControl 仅在队列有新动作时更新关节目标；推理停住后，上一拍 PD 目标会继续被 200 Hz 循环写出。
5. /cmd_vel 中断不停车。 导航模式打开后，上游超时不会把 obs.commands 清零。
6. 没有硬件安全回路接口。 软件 Passive 不能替代 STO、抱闸和急停触点；主控死机时电机仍可能保持最后一帧伺服指令。

6.4 软件侧：把安全大脑接到 rl_sar

建议在 loop_control 内增加独立于 FSM 的 SafetyMonitor，而不是把逻辑继续堆进 RunModel。原因是 loop_control 频率更高，且即使 rl_init_done == false 也会运行。
推荐的软件对象划分如下

对象	职责	建议挂载点
SafetyMonitor	诊断、分级、状态仲裁	loop_control 中 GetState 之后
CommandGate	按级别改写 robot_command 与 obs.commands	StateController 之后、SetCommand 之前
Watchdog	监视 loop_rl 心跳、LowState 时间戳、/cmd_vel 时间戳	SafetyMonitor 内部
现有 FSM	作为 L2 的执行器，不承担分级	保持 fsm_robot/

整机状态与现有 FSM 状态的映射：

整机状态	rl_sar FSM	附加条件
自检	尚未 SetInitialState，或处于 Passive 且诊断未完成	禁止 Num0 起立
待机	RLFSMStatePassive 或 GetUp 完成且未进 Locomotion	故障级为 L0 / L1
行走	RLFSMStateRLLocomotion	L0 全速；L1 时缩小 commands 与 torque_limits
跌倒保护	强制 RLFSMStatePassive（高 kd）	由姿态诊断触发，禁止 Num0
充电	扩展状态 RLFSMStateCharge，或复用 Passive 并锁死起立	检测充电桩对接信号
故障锁定	Passive + 硬件 STO；FSM 忽略键盘/手柄	直到人工解锁

L1 降功率可直接复用现有限幅通道，不必改策略网络：

1. 缩小 obs.commands（或在写入前乘以 power_scale）。
2. 缩小 params 中的 torque_limits、rl_kp。
3. 关闭 navigation_mode 的加速，或把 /cmd_vel 再限幅一次。

L2 停机应调用已有 RequestStateChange(“RLFSMStatePassive”)，并把 TorqueProtect 中被注释的切状态逻辑正式交给 SafetyMonitor，而不是继续置位键盘 P。用键盘枚举传递安全事件会与操作员输入竞争，也难以表达 L3。
L3 急停锁定必须同时满足：软件不再更新业务指令；硬件回路切断力矩。仅靠 kd=8 的 Passive 不够，因为主控或 DDS 失效后该指令无法刷新。

6.5 硬件侧：软件失效后的最终屏障

软件监控处理可分级、可恢复的异常。硬件回路处理“软件已经不能被信任”的情况。与 rl_sar 实物部署直接相关的硬件要素如下。

硬件要素	作用	与软件的接口
电机驱动器过流 / 过温 / 过压保护	单关节局部安全	故障位读入 LowState，由监控升为 L2 / L3
编码器与 IMU	姿态与关节诊断依据	已由 GetState 写入 RobotState
指令 CRC	防止损坏的 LowCmd 被执行	SetCommand 已写 CRC；接收侧由驱动器校验
上电默认 PosStopF + 零增益	避免未初始化伺服冲击	InitLowCmd
急停按钮 / 无线急停	操作员 L3	独立触点，不经过策略进程
STO（Safe Torque Off）	主控死机时切断功率级	安全继电器或驱动器 STO 输入
抱闸	断电后防止关节失控下落	L3 或掉电时自动啮合
电源接触器	切断母线	仅 L3 或热失控

实物 SetCommand 已经体现了“默认安全、再写有效关节”的硬件友好模式：先把全部通道置为零增益，再按 joint_mapping 填写有效指令，最后计算 CRC。

void RL_Real::SetCommand(const RobotCommand<float> *command)
{
    unitree_go::msg::dds_::LowCmd_ dds_low_command;
    dds_low_command.head()[0] = 0xFE;
    dds_low_command.head()[1] = 0xEF;
    dds_low_command.level_flag() = 0xFF;
    dds_low_command.gpio() = 0;

    for (int i = 0; i < 20; ++i)
    {
        dds_low_command.motor_cmd()[i].mode() = 0x01;
        dds_low_command.motor_cmd()[i].q() = PosStopF;
        dds_low_command.motor_cmd()[i].kp() = 0;
        dds_low_command.motor_cmd()[i].dq() = VelStopF;
        dds_low_command.motor_cmd()[i].kd() = 0;
        dds_low_command.motor_cmd()[i].tau() = 0;
    }
    // ... 按 joint_mapping 填写有效指令后计算 CRC 并发送

这一模式应保留，并增加两条硬件约束：

1. 指令超时断电。 驱动器若在约定周期（例如 20–50 ms）内收不到合法 LowCmd，自动进入无力矩，而不是保持最后一帧。这是对 loop_control 线程死亡的硬件补偿。
2. 急停回路不经过 rl_real_go2。 按钮直接断开 STO 或接触器。软件只读取反馈并进入故障锁定，不能成为急停的唯一路径。

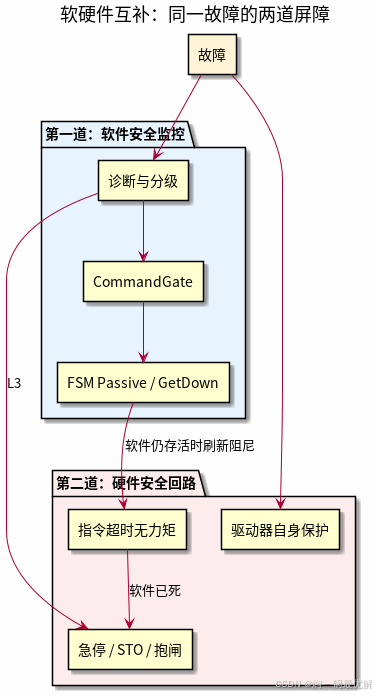

6.6 软硬件如何分工

分工可以概括为五条：

1. 软件负责分级，硬件负责切断。 L1、L2 尽量留在软件，以保留可恢复性；L3 必须落到硬件。
2. 软件负责记录，硬件负责即时性。 故障码、状态、解锁许可由监控模块发布；微秒级过流由驱动器完成。
3. 软件看门狗监视业务，硬件看门狗监视软件。 SafetyMonitor 监视策略与通讯；驱动器监视 LowCmd 是否仍在刷新。
4. 安全状态要能被硬件理解。 Passive 的“无力矩 + 阻尼”对应驱动器的电流环阻尼或无力矩模式；故障锁定对应 STO，而不是继续发送 kd=8。
5. 仿真与实物使用同一套分级表。 Gazebo 路径用 URDF EffortLimit 代替驱动器保护，用软件标志代替 STO，便于在 rl_sim 中先验证状态机，再上实机。

6.7 推荐的诊断表（可直接落到 rl_sar）

诊断项	输入	阈值建议	级别	软件动作	硬件动作
LowState 心跳丢失	最近一帧时间戳	> 20 ms → L1；> 50 ms → L2	L1 / L2	清零速度；进 Passive	驱动器指令超时无力矩
推理看门狗	loop_rl 心跳	> 2 个 decimation 周期 → L1；> 10 个 → L2	L1 / L2	丢弃陈旧动作	无
/cmd_vel 超时	导航模式时间戳	> 0.4 s	L1	obs.commands = 0	无
力矩越限	output_dof_tau 与 torque_limits	连续越限	L2	TorqueProtect 真正切 Passive	驱动器过流保护
姿态超限	IMU 四元数	俯仰或横滚 > 75°	L2	跌倒保护（Passive + 禁止起立）	无
观测 / 动作非有限值	Forward 输出	出现 NaN/Inf	L2	丢弃动作，进 Passive	无
InitRL 失败	模型加载异常	一次失败	L2	保持 Passive	无
电机驱动器故障位	LowState 错误码	严重故障	L3	故障锁定	STO / 抱闸
急停触点	GPIO / 按钮	按下	L3	忽略全部输入	切断功率级
安全监控失活	监控任务心跳	超时	L3	—	STO 默认吸合切断

阈值需按具体机型标定。上表与 Go2 的 dt、现有 AttitudeProtect(75°, 75°) 以及感知栈 cmd_timeout: 0.4 对齐，便于先在本仓库落地，再按实测调整。

6.8 控制周期中的安全插入伪代码

下列顺序保证：先诊断，再允许业务状态机运行，最后闸门改写即将下发的电机指令。

void RobotControl()
{
    GetState(&robot_state);

    safety.Update(robot_state, rl_heartbeat, cmd_vel_stamp, estop_hw);
    // safety.level ∈ {Normal, Derate, Stop, EStopLock}
    // safety.machine_state ∈ {SelfTest, Standby, Walk, FallProtect, Charge, FaultLock}

    if (safety.level == FaultLevel::EStopLock) {
        ApplyPassiveCommand(&robot_command);          // 软件侧最后一帧阻尼
        SetCommand(&robot_command);
        AssertHardwareSTO();                          // 硬件切断
        return;
    }

    StateController(&robot_state, &robot_command);    // 现有 FSM

    safety.Gate(robot_command, control, obs.commands);
    // L1: 缩小 commands 与力矩上限
    // L2: 覆盖为 Passive / GetDown，并禁止 Num0/Num1
    // 跌倒保护: 强制 Passive，ClearInput 中忽略起立键

    SetCommand(&robot_command);
}

loop_rl 只向监控报告心跳与动作有限性，不再自行决定是否切 Passive，避免两个线程同时改 FSM。

步骤	环境	注入故障	通过标准
1	rl_sim	策略输出 NaN	进入 Passive，Gazebo 中关节力矩为零
2	rl_sim	停止发布 /cmd_vel	0.4 s 内速度指令为零，机体原地踏步或停止前进
3	rl_sim	将 IMU 俯仰置为 80°	进入跌倒保护，Num0 无法起立
4	rl_sim	连续越限力矩	故障级升至 L2，不再跟踪策略
5	实物空载（架起）	断开网口或停掉 loop_rl	软件进停机；驱动器在超时后无力矩
6	实物空载	按下急停	不依赖进程，功率级切断；解锁前拒绝行走
7	实物着地	L1 限速	手柄打满时速度不超过降功率上限
8	实物着地	正常行走中请求 L2	平稳进入阻尼或趴下，无大幅度抽搐

验证时须遵守仓库已有的安全声明：实机操作前采取充分防护；架起测试先于着地测试；急停按钮始终由专人持有。

7. 验证建议

功能安全不能只靠代码审查。建议按级别从仿真到实物递进。

步骤	环境	注入故障	通过标准
1	rl_sim	策略输出 NaN	进入 Passive，Gazebo 中关节力矩为零
2	rl_sim	停止发布 /cmd_vel	0.4 s 内速度指令为零，机体原地踏步或停止前进
3	rl_sim	将 IMU 俯仰置为 80°	进入跌倒保护，Num0 无法起立
4	rl_sim	连续越限力矩	故障级升至 L2，不再跟踪策略
5	实物空载（架起）	断开网口或停掉 loop_rl	软件进停机；驱动器在超时后无力矩
6	实物空载	按下急停	不依赖进程，功率级切断；解锁前拒绝行走
7	实物着地	L1 限速	手柄打满时速度不超过降功率上限
8	实物着地	正常行走中请求 L2	平稳进入阻尼或趴下，无大幅度抽搐

验证时须遵守仓库已有的安全声明：实机操作前采取充分防护；架起测试先于着地测试；急停按钮始终由专人持有。

8. 结语

功能安全要求机器人在硬件故障、软件缺陷、通讯失效和时序异常时不产生危险动作，并进入减速、停机、抱闸、急停或断电等安全状态。实现这一目标，不能把判断散落在导航、感知或策略内部，而需要独立的整机安全监控模块作为安全大脑。
故障分级给出能力边界：正常、降功率、停机、急停锁定。整机状态给出工作形态：自检、待机、行走、跌倒保护、充电、故障锁定。监控模块以诊断表连接二者，并用指令闸门保证所有运动入口都接受否决。
在 rl_sar 上，软件侧应把现有 FSM 的 Passive、力矩限幅、姿态保护和 CRC 收编为执行器，补齐独立监控、看门狗与分级恢复规则；硬件侧应以驱动器保护、指令超时无力矩、急停触点和 STO 作为软件失效后的最终屏障。两条链路同时存在，功能安全才是可执行的工程属性，而不是事后附加的告警日志。
