网络运维学习笔记
·
环境配置：
- 华为 eNSP 模拟器
环境配置参考：https://bbs.huaweicloud.com/blogs/422935

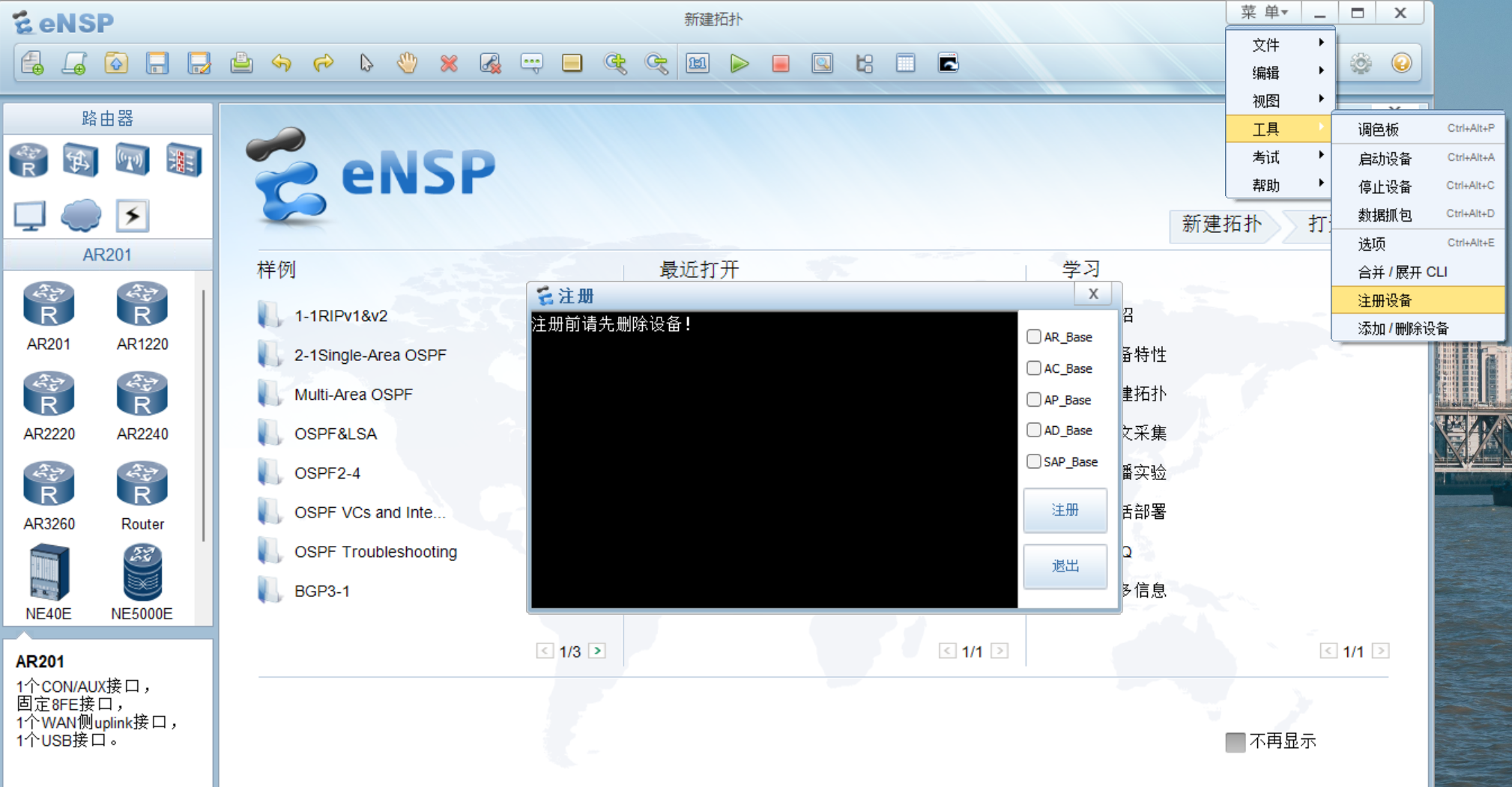

1、安装完成后注册设备：
全选注册即可。
解释：
AR_Base：路由器（AR 系列）
AC_Base：无线控制器（AC）
AP_Base：无线接入点（AP）
AD_Base：可能是汇聚/接入相关设备
SAP_Base：某种特殊接入点或安全相关设备
2、添加虚拟网卡

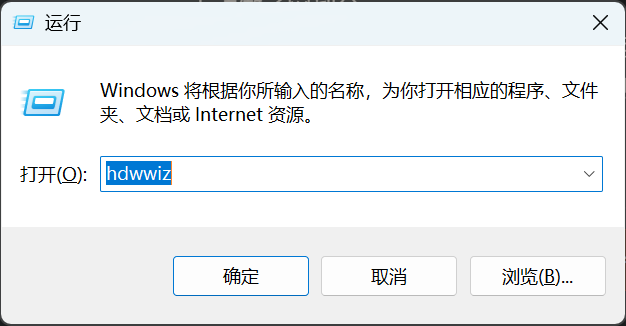

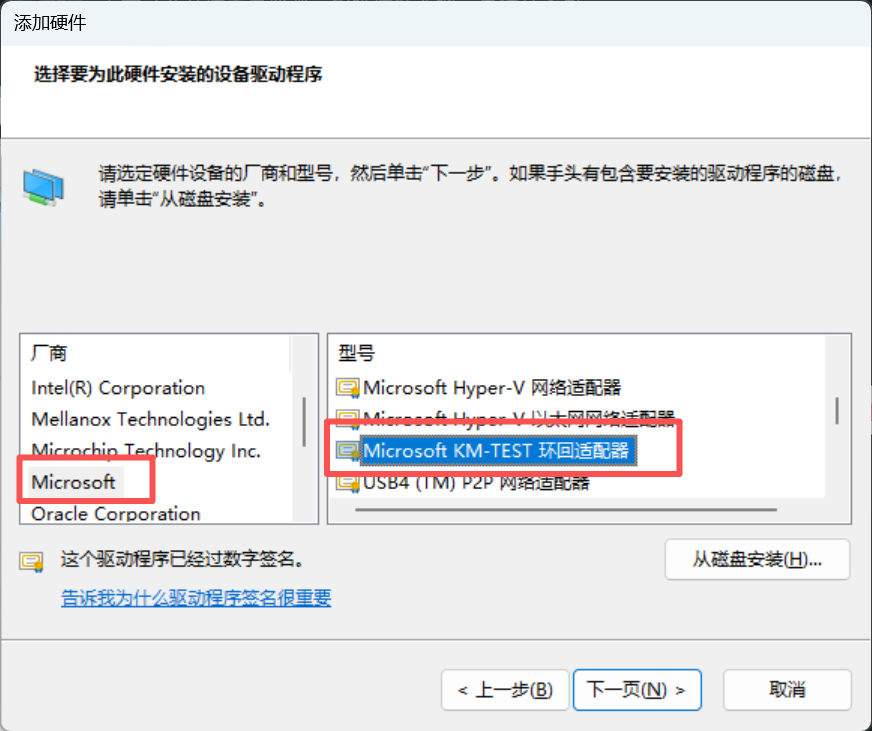

输入 hdwwiz → 手动安装 → 选择网络配置器

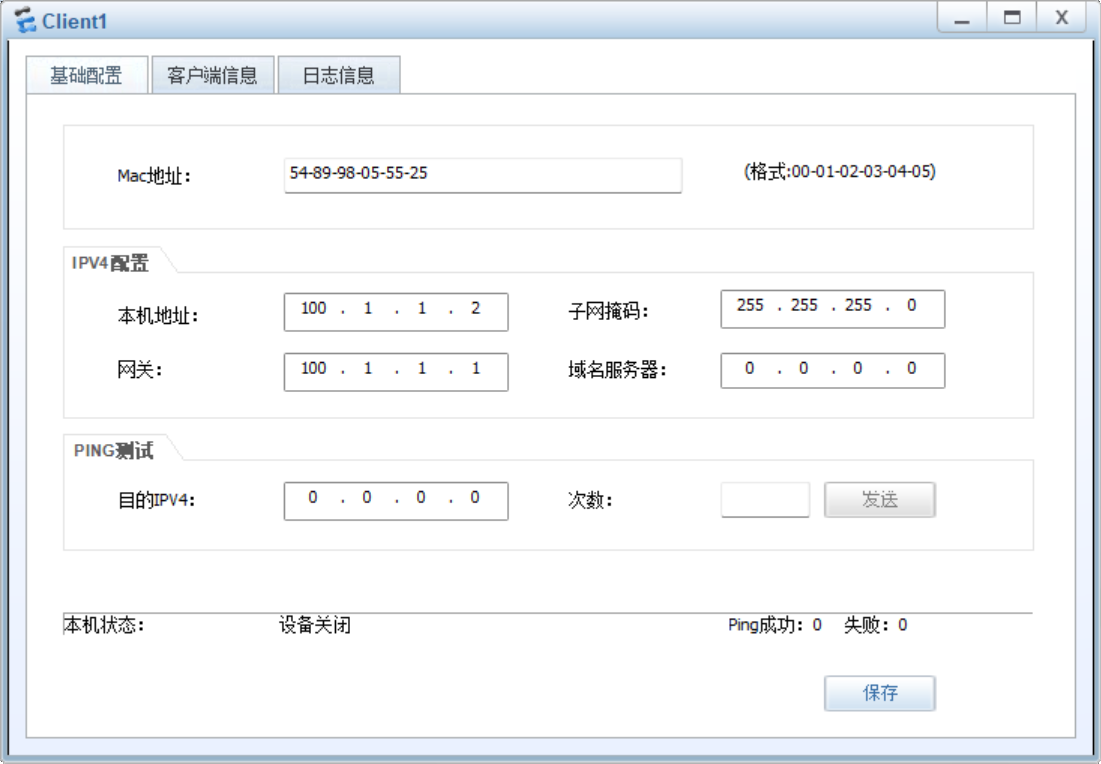

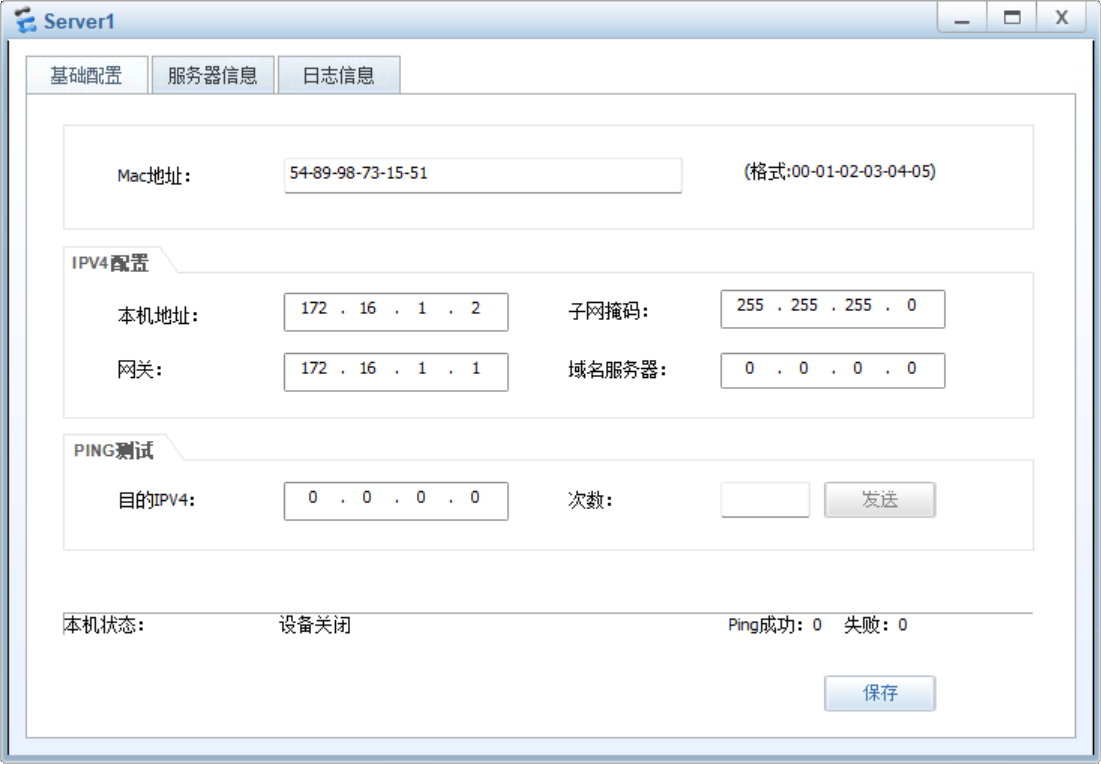

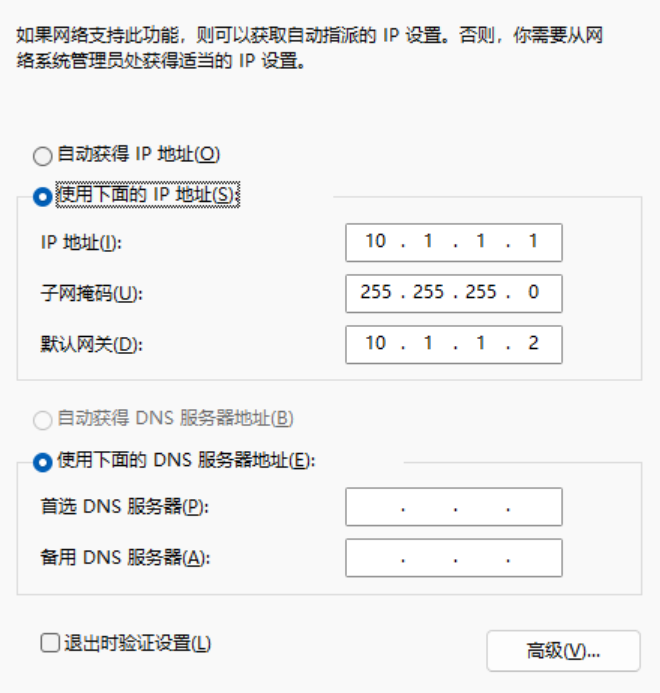

配置 IP 地址

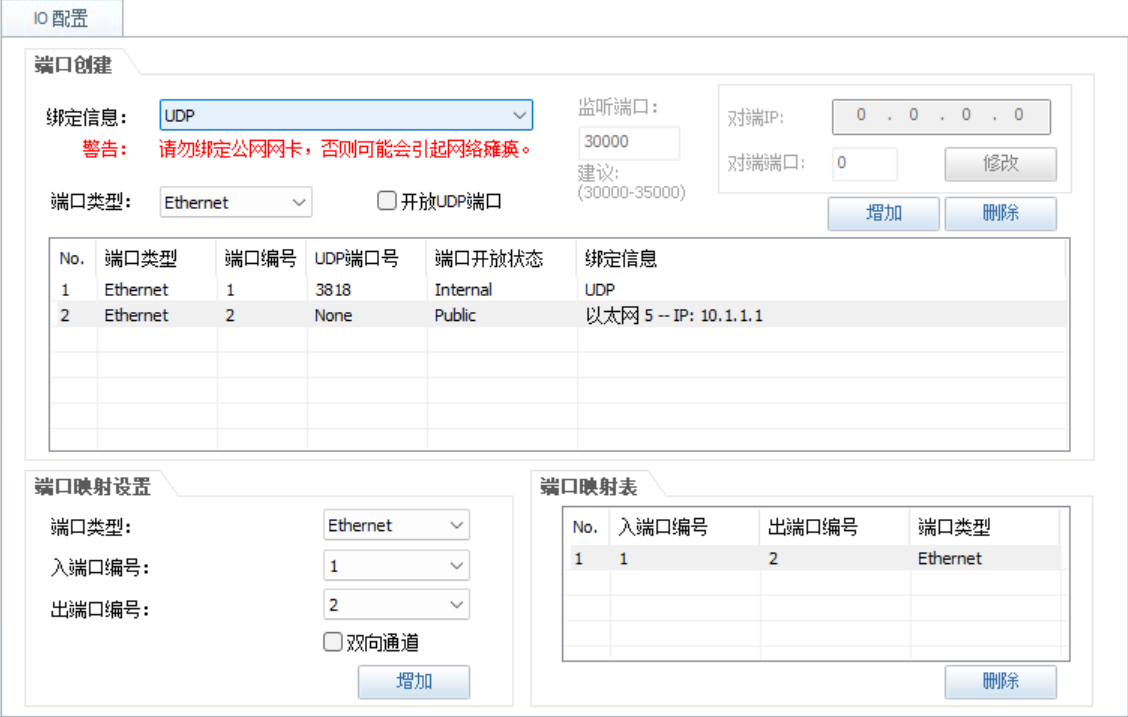

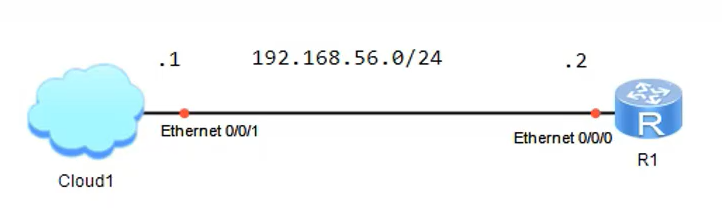

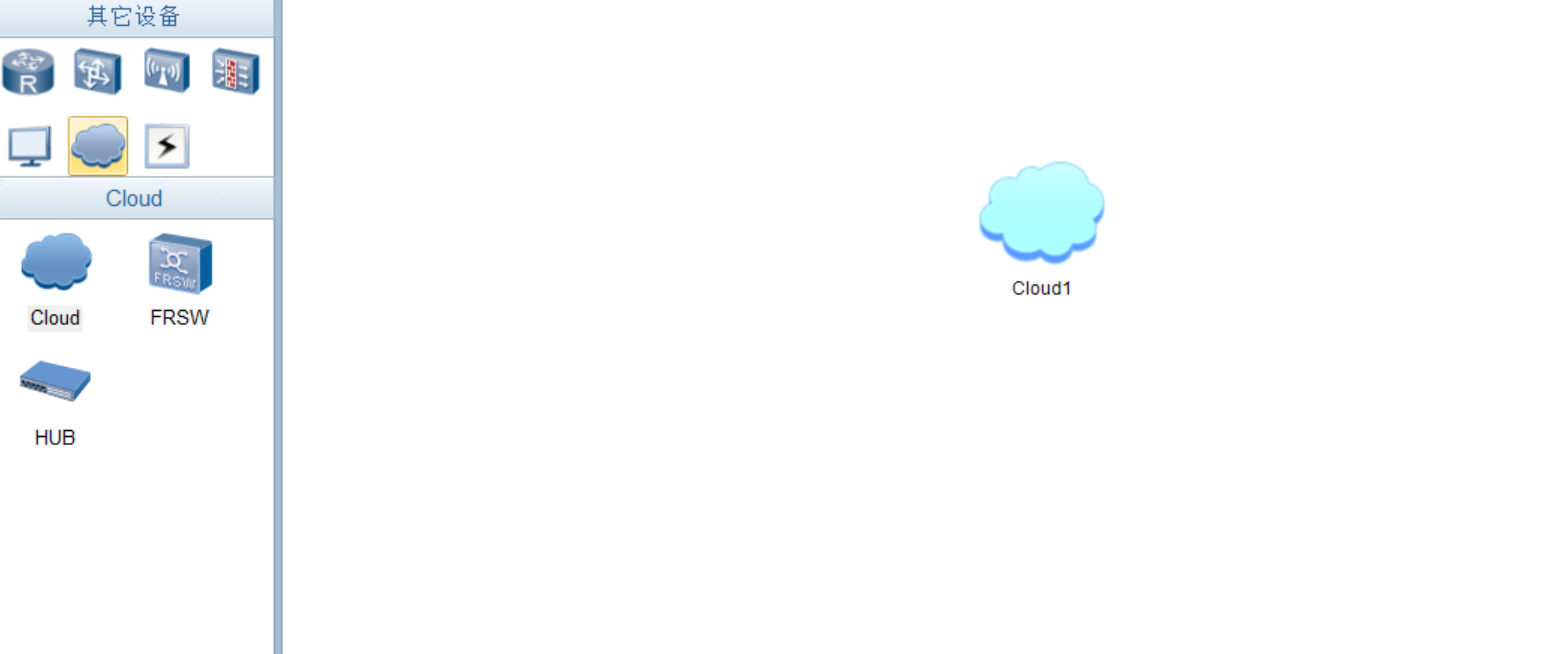

添加云 ，双击打开
配置新建的网卡
场景实操

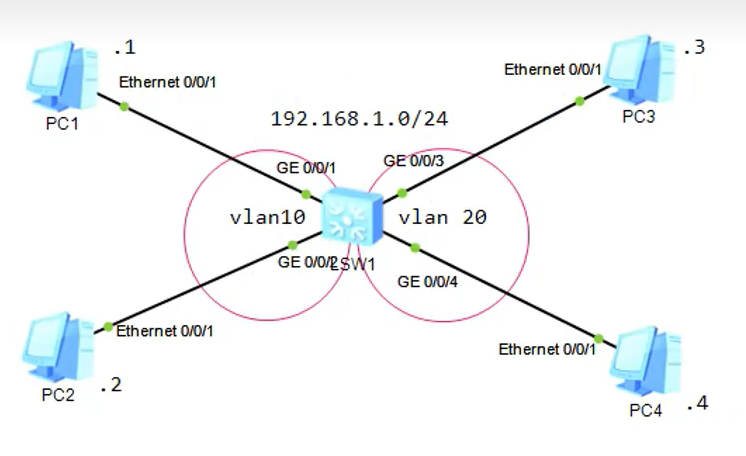

实验1：划分VLAN
本次实验需要掌握的命令:
vlan 10 //创建 VLAN10
vlan batch 10 20 //批量创建VLAN 10 20
port link-type access //配置access 接口
port default vlan 10 //接口属于VLAN1e
操作步骤：
- 首先按照要求配置 4 台 PC 的IP 分别为 192.168.1.1、192.168.1.2、192.168.1.3、192.168.1.4
- 进入交换机命令行输入
system-view # 切换到系统视图（配置模式）
display vlan # 查看当前的 VLAN 信息
undo info-center enable # (可选)关闭信息中心功能，避免日志提示干扰
sys LSW1 # 修改设备名称
vlan batch 10 20 # 批量创建 VLAN10 和 VLAN20
display vlan # 查看刚创建的 VLAN 信息
interface g0/0/1 # 进入 GigabitEthernet 0/0/1 接口视图
port link-type access # 将接口设为 access 接入模式（用于连接终端设备）
port default vlan 10 # 将接口划分到 VLAN10
interface g0/0/2 # 进入 GigabitEthernet 0/0/2 接口视图
port link-type access # 将接口设为 access 接入模式
port default vlan 10 # 将接口划分到 VLAN10
interface g0/0/3 # 进入 GigabitEthernet 0/0/3 接口视图
port link-type access # 将接口设为 access 接入模式
port default vlan 20 # 将接口划分到 VLAN20
interface g0/0/4 # 进入 GigabitEthernet 0/0/4 接口视图
port link-type access # 将接口设为 access 接入模式
port default vlan 20 # 将接口划分到 VLAN20

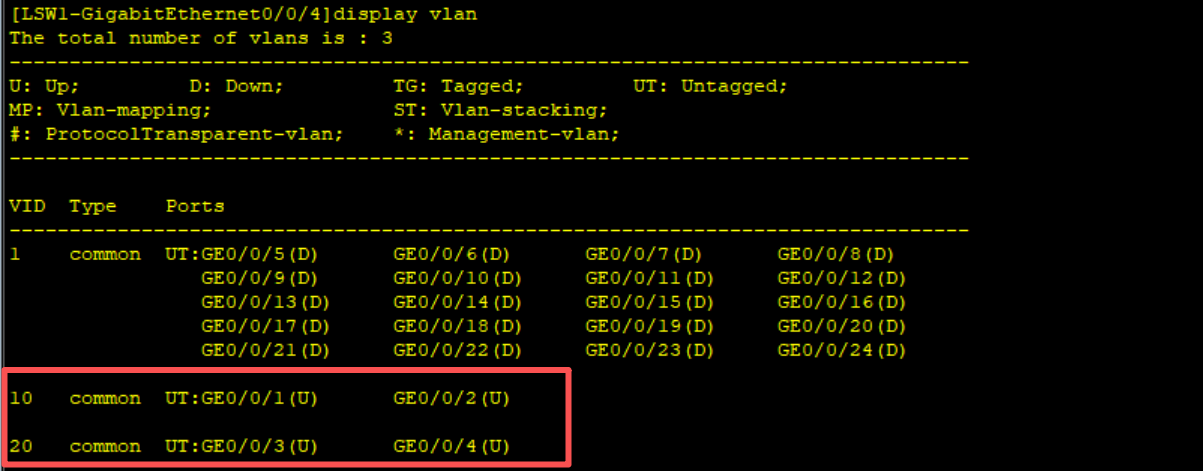

display vlan # 查看最终 VLAN 划分结果并验证

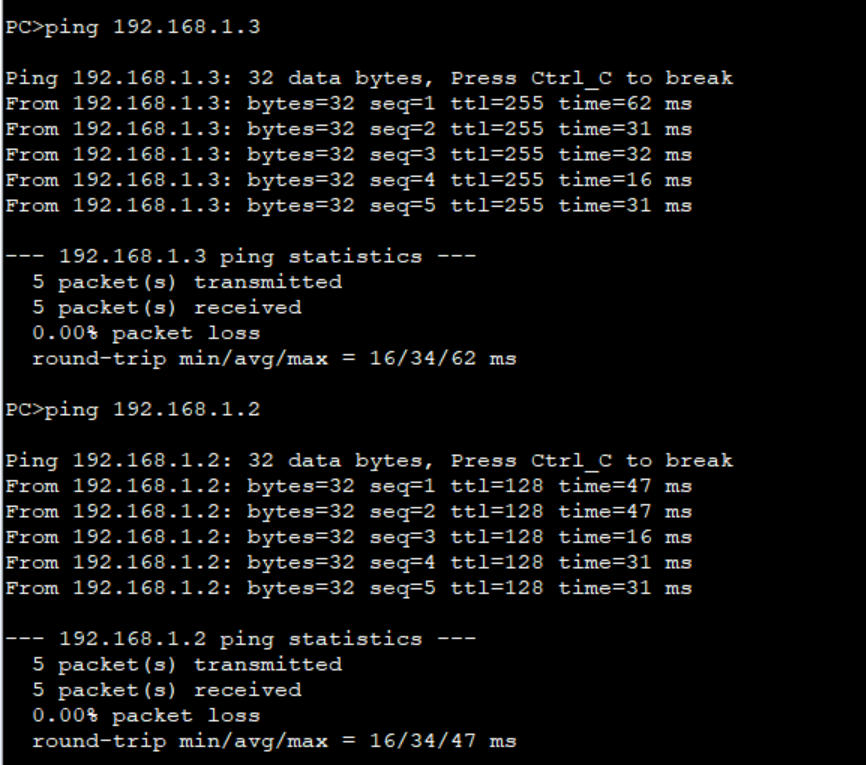

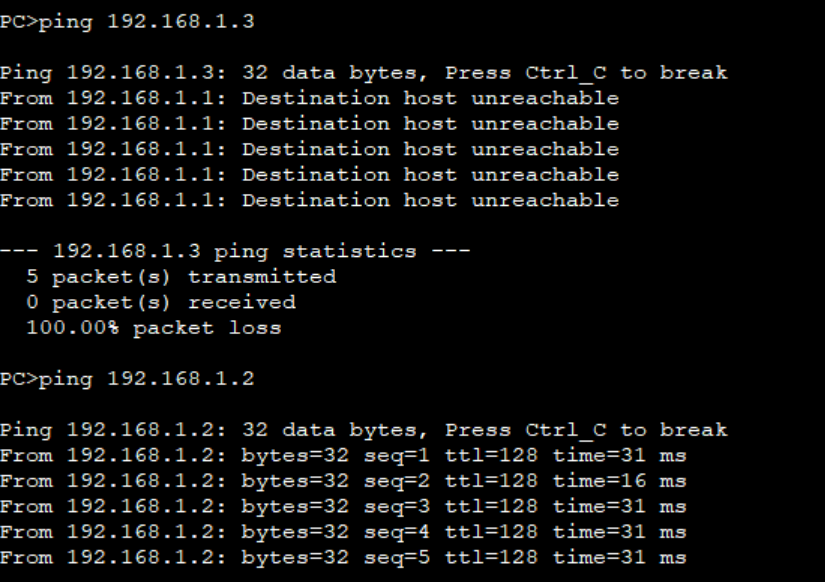

验证：PC1 PC2 、PC3 PC4 可以内部互通，其他则不通。

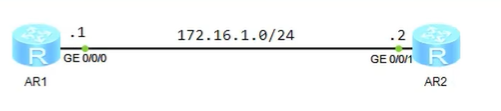

实验2：子网掩码的配置（配置IP同）
操作步骤：
进入 交换机1 依次执行：
system-view
sysname AR1
interface g0/0/0
ip address 172.16.1.1 24
display this #打印当前所在视图的配置
quit
进入 交换机2 依次执行：
system-view
sysname AR2
interface g0/0/1
ip address 172.16.1.2 24
display this #打印当前所在视图的配置
quit

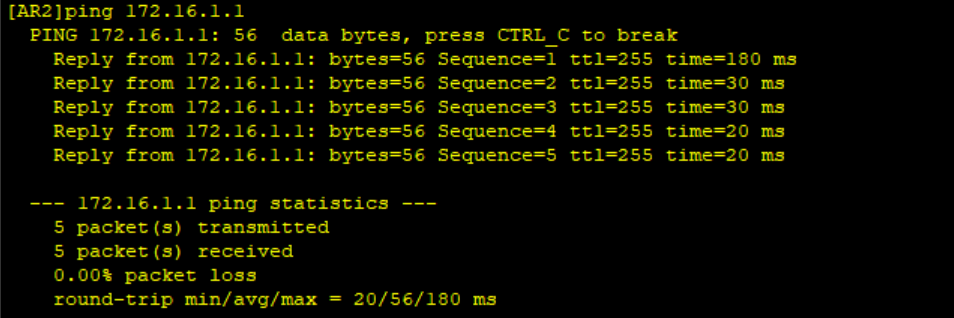

测试

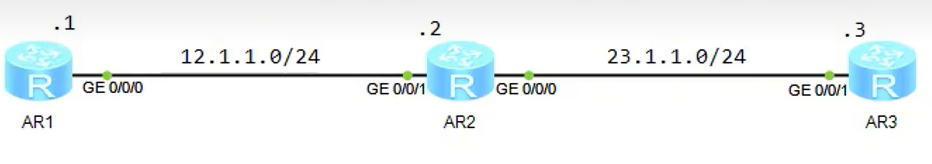

实验3：静态路由配置
操作步骤：
-
首先配置三台交换机的 IP 12.1.1.1、12.1.1.2；23.1.1.2、23.1.1.3
-
给 AR1 和 AR3 配置静态路由表（来回都要配置路由）
AR1 执行：
system-view
sys AR1
undo info-center enable
int g0/0/0
ip address 12.1.1.1 24
quit
display ip routing-table # 查看路由表
ip route-static 23.1.1.0 24 12.1.1.2 # 配置路由表，目的网段 下一跳接口IP
AR3执行：
system-view
sys AR3
undo info-center enable
int g0/0/0
ip address 23.1.1.3 24
quit
ip route-static 12.1.1.0 24 23.1.1.2 # 配置路由表，目的网段 下一跳接口IP

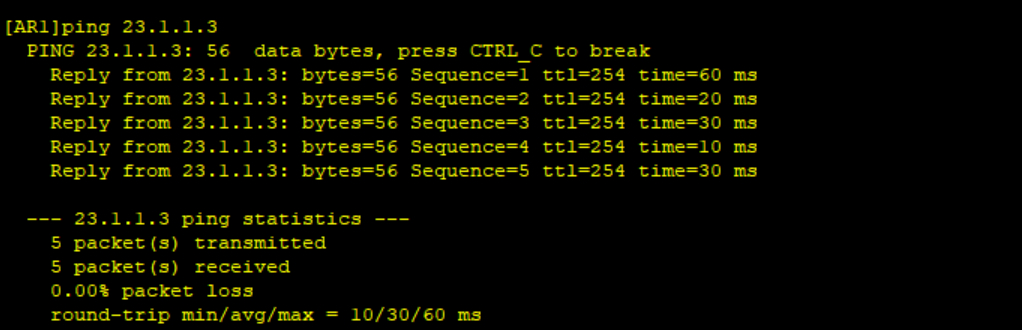

测试 AR1 ping AR3 ，未配置路由表之前是 ping 不通的

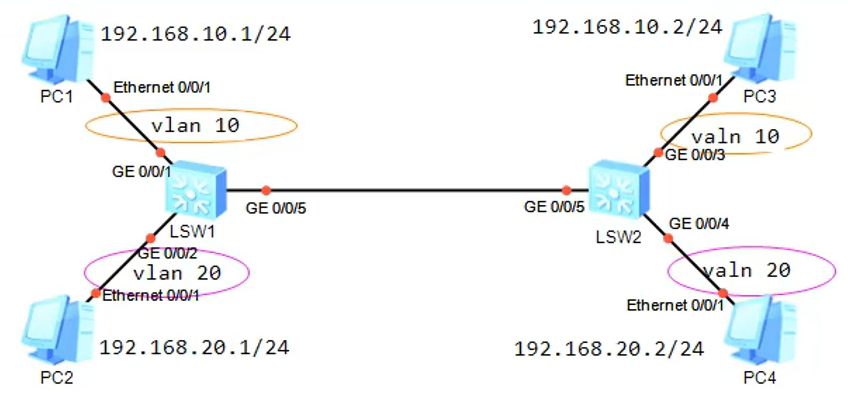

实验4：交换机接口Trunk的配置
Access：接 PC，属于一个 VLAN，收发帧不带标签；
Trunk：交换机互联，多个 VLAN，带 VLAN 标签转发。
本次实验需要掌握的命令:
vlan 10 //创建VLAN 10
vlan batch 10 20 //创建VLAN 10 20
port link-type access // access 接口
port default vlan 10 //属于 VLAN10
port link-type trunk //接口类型为 trunk
port trunk pvid vlan 1 //配置 trunk 的 pvid 为 vlan1
port trunk allow-pass vlan 10 20 //配置 trunk 只允许 vlan 10 和 20 通过
display vlan //VLAN 的相关信息
操作步骤：
LSW1执行：
system-view
undo info-center enable
sys LSW1
vlan batch 10 20
display vlan
int g0/0/1
port link-type access
port default vlan 10
quit
int g0/0/2
port link-type access
port default vlan 20
quit
int g0/0/5
port link-type trunk
port trunk allow-pass vlan 10 20
quit
display vlan
LSW2执行：
system-view
undo info-center enable
sys LSW2
vlan batch 10 20
int g0/0/3
port link-type access
port default vlan 10
quit
int g0/0/4
port link-type access
port default vlan 20
quit
int g0/0/5
port link-type trunk
port trunk allow-pass vlan 10 20
quit
display vlan
测试

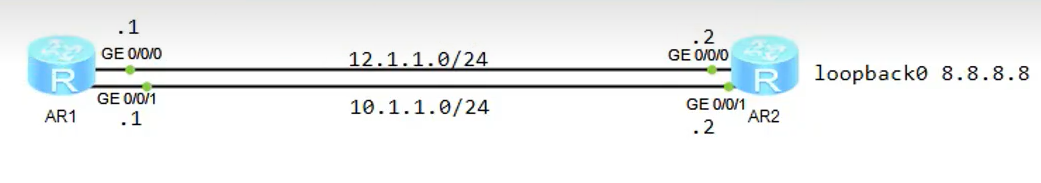

实验5：浮动静态路由的配置（优先级）
还是静态路由，通过配置优先级（管理距离 preference），实现主备路由效果。华为静态路由默认优先级是60，数值越小优先级越高。
本次实验需要掌握的命令:
ip route-static //配置静态路由
display ip routing-table //查看全局路由表
display ip routing-table x.x.x.x verbose //查看某条路由条目的详细信息
操作步骤：
- 配置IP
AR1：
system-view
undo info-center enable
sys AR1
int g0/0/0
ip address 12.1.1.1 24
int g0/0/1
ip address 10.1.1.1 24
AR2：
system-view
undo info-center enable
sys AR2
int g0/0/0
ip address 12.1.1.2 24
int g0/0/1
ip address 10.1.1.2 24
quit
interface LoopBack 0 #设置为0号，共有0-1023个配置位
ip address 8.8.8.8 32
- 配置静态路由
AR1 ：
ip route-static 8.8.8.8 32 12.1.1.2 preference 100 # 设置优先级为100
display ip routing-table # 查看路由表
display ip routing-table 8.8.8.8 verbose # 查看该目的IP的详细信息
优先级为 50 的路由表作为主路由，在关闭或不可用的情况下会走 优先级为100的那条。

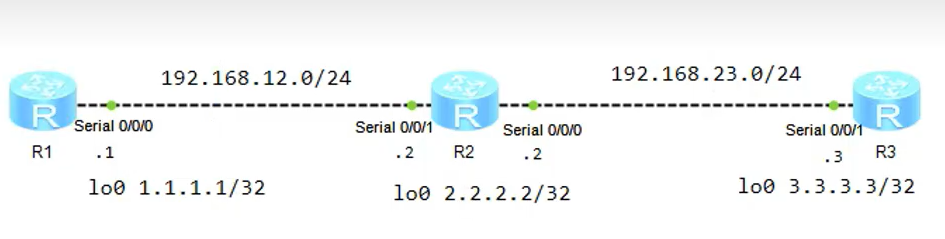

实验6：OSPF路由协议的配置
本次实验需要掌握的命令：
display ospf brief查看 OSPF 的概要信息display ospf interface显示 OSPF 的接口信息display ospf lsdb显示 OSPF 的链路状态数据库（LSDB）信息display ospf peer显示 OSPF 中各区域邻居的信息。display ospf routing命令用来显示 OSPF 路由表的信息。ospf启动 OSPF 路由进程rouer-id配置路由器 IDarea设置区域Network宣告网络
操作步骤：
- 配置IP地址
R1
system-view
undo info-center enable
sys R1
int Serial 0/0/0
ip address 192.168.12.1 24
int loopback 0
ip address 1.1.1.1 32
quit
R2
system-view
undo info-center enable
sys R2
int Serial 0/0/1
ip address 192.168.12.2 24
int Serial 0/0/0
ip address 192.168.23.2 24
int loopback 0
ip address 2.2.2.2 32
quit
R3
system-view
undo info-center enable
sys R3
int Serial 0/0/1
ip address 192.168.23.3 24
int loopback 0
ip address 3.3.3.3 32
quit
- 配置 OSPF
R1
ospf 1 router-id 1.1.1.1 # 启动 OSPF 进程 1，并指定本机的 Router ID为 1.1.1.1
area 0 # 进入 OSPF 区域 0（骨干区域）视图
network 192.168.12.0 0.0.0.255 # 宣告 192.168.12.0/24 网段
# 反掩码 0.0.0.255 表示匹配前24位相同的地址
network 1.1.1.1 0.0.0.0 # 宣告主机地址 1.1.1.1（通常配置在Loopback接口上）
# 作用：将该接口所在网段（主机路由）通告进 OSPF
R2
ospf 1 router-id 2.2.2.2
area 0
network 192.168.12.0 0.0.0.255
network 192.168.23.0 0.0.0.255
network 2.2.2.2 0.0.0.0
R3
ospf 1 router-id 3.3.3.3
area 0
network 192.168.23.0 0.0.0.255
network 3.3.3.3 0.0.0.0
测试：
查看邻居关系：
display ospf peer
[R3]display ospf peer # 查看邻居的信息
OSPF Process 1 with Router ID 3.3.3.3
Neighbors
Area 0.0.0.0 interface 192.168.23.3(Serial0/0/1)'s neighbors
Router ID: 2.2.2.2 Address: 192.168.23.2
State: Full Mode:Nbr is Slave Priority: 1
DR: None BDR: None MTU: 0
Dead timer due in 35 sec
Retrans timer interval: 5
Neighbor is up for 00:00:23
Authentication Sequence: [ 0 ]
[R1]display ospf lsdb # 查看建立的链路
OSPF Process 1 with Router ID 1.1.1.1
Link State Database
Area: 0.0.0.0
Type LinkState ID AdvRouter Age Len Sequence Metric
Router 2.2.2.2 2.2.2.2 241 84 80000007 1562
Router 1.1.1.1 1.1.1.1 433 60 80000003 1562
Router 3.3.3.3 3.3.3.3 242 60 80000003 1562
可以看到出现了两个优先级为10 的 ospf 建立起来的路由表
[R1]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 9 Routes : 9
Destination/Mask Proto Pre Cost Flags NextHop Interface
1.1.1.1/32 Direct 0 0 D 127.0.0.1 LoopBack0
2.2.2.2/32 OSPF 10 1562 D 192.168.12.2 Serial0/0/0
3.3.3.3/32 OSPF 10 3124 D 192.168.12.2 Serial0/0/0
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.12.0/24 Direct 0 0 D 192.168.12.1 Serial0/0/0
192.168.12.1/32 Direct 0 0 D 127.0.0.1 Serial0/0/0
192.168.12.2/32 Direct 0 0 D 192.168.12.2 Serial0/0/0
192.168.23.0/24 OSPF 10 3124 D 192.168.12.2 Serial0/0/0

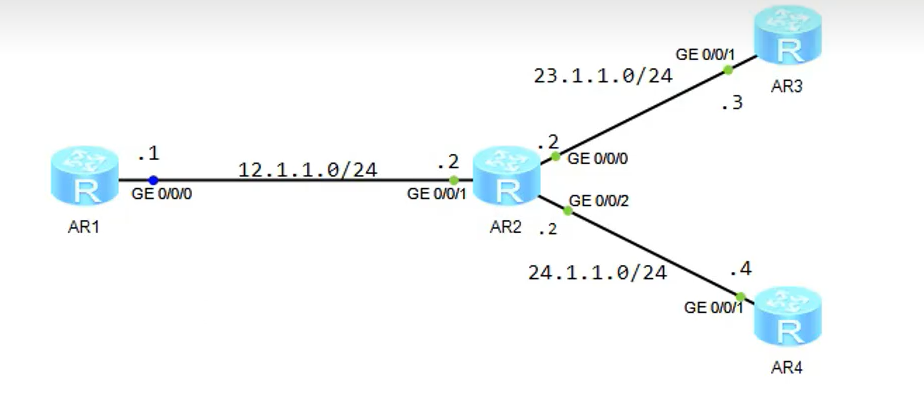

实验7：缺省路由的配置
本次实验需要掌握的命令：
ip route-static 0.0.0.0 0.0.0.0 12.1.1.2 // 缺省路由的配置
display ip routing-table // 查看路由表
操作步骤：
三台路由器依次配置IP后
AR1 配置缺省路由
ip route-static 0.0.0.0 0.0.0.0 12.1.1.2
AR3 AR4 配置静态路由
ip route-static 12.1.1.0 24 23.1.1.2
ip route-static 12.1.1.0 24 24.1.1.2
作用：不用一台一台添加路由，全交给中间路由器，但是回程路由还是要一条条加的。

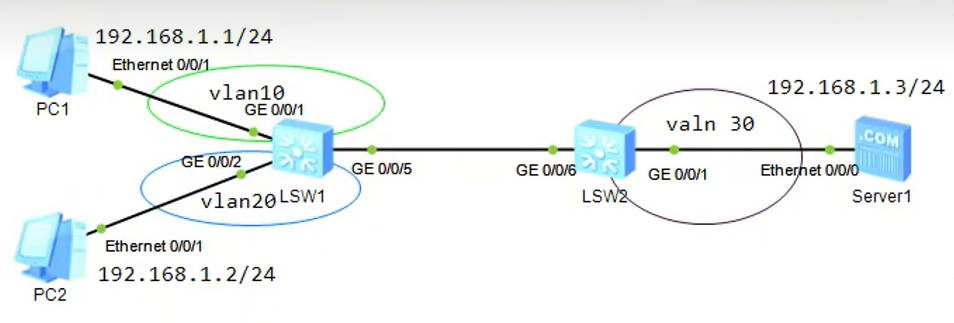

实验8：hybrid配置
交换机的 Hybrid 接口是一种混合模式端口，结合了 Access 和 Trunk 的特点，可以更灵活地处理 VLAN 标签。
主要作用：
- 允许一个接口同时属于多个 VLAN，并针对不同 VLAN 分别指定是否打标签（Tag/Untag）。
- 常用于需要部分 VLAN 透传、部分 VLAN 剥离标签的场景，比如：交换机之间互联时，管理 VLAN 不打标签，业务 VLAN 打标签。
对比：Access 单 VLAN 且无标签（指发送无标签），Trunk 多 VLAN 且默认只剥离 PVID 标签，Hybrid 多 VLAN 且标签剥离可以逐 VLAN 自定义。灵活性更高。
本次实验需要掌握的命令：
vlan 10 创建 //VLAN 10
vlan batch 10 20 //批量创建 VLAN 10 20
port link-type access //配置 access 接口
port default vlan 10 //接口属于 VLAN10
port link-type trunk //配置接口类型为 trunk
Port trunk pvid vlan 1 //配置 trunk 的 pvid 为 vlan1
Port trunk allow-pass vlan 10 20 //配置 trunk 只允许vlan 10 和 20 通过
display vlan //查看 VLAN 的相关信息
port link-type hybrid //配置接口类型为混合端口
port hybrid untagged vlan 10 100 //VLAN10、100的帧以Untagged方式通过接口
port hybrid tagged vlan 10 20 100 //VLAN10、20、100 的帧以Tagged方式通过接口
操作步骤：
- 最终目的是让 PC1 和 PC2 可以互相访问，并且都能访问服务器。
LSW1 命令
system-view
undo info-center enable
sys LSW1
vlan batch 10 20 30
int g0/0/1
port link-type hybrid # 华为默认就是这个格式，可省略
port hybrid pvid vlan 10
port hybrid untagged vlan 10 20 30
quit
int g0/0/2
port hybrid pvid vlan 20
port hybrid untagged vlan 10 20 30
int g0/0/5
port link-type trunk
port trunk allow-pass vlan 10 20 30
quit
display vlan
LSW2 命令
system-view
undo info-center enable
sys LSW2
vlan batch 10 20 30
int g0/0/1
port hybrid pvid vlan 30
port hybrid untagged vlan 10 20 30
int g0/0/6
port link-type trunk
port trunk allow-pass vlan 10 20 30
quit
display vlan
测试成功

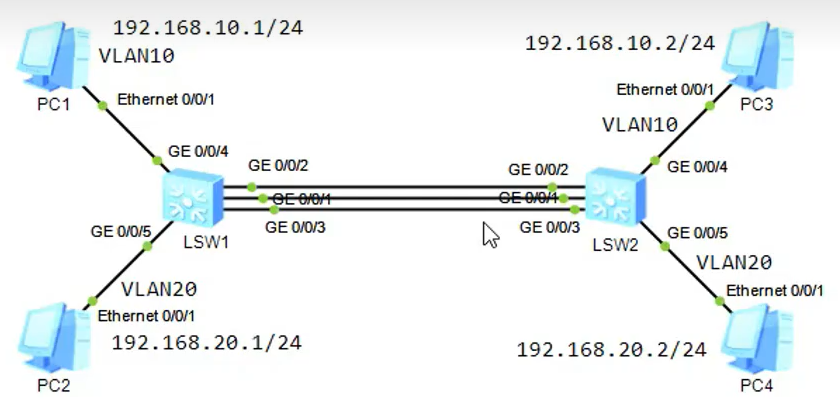

实验9：手工模式配置链路聚合
本次实验需要掌握的命令：
interface eth-trunk 1 //创建链路聚合组
trunkport gigabitethernet 0/0/1 to 0/0/2 //将接口加入链路聚合组中
操作步骤
实现将交换机的三条链路聚合为一条，可以提升带宽
LSW1 执行
system-view
undo info-center enable
sys LSW1
interface Eth-Trunk 1 # 创建并进入编号为 1 的 Eth‑Trunk 链路聚合逻辑接口。取值1-64
trunkport GigabitEthernet 0/0/1 to 0/0/3 # 把G0/0/1、G0/0/2、G0/0/3这三个物理接口批量加入 Eth‑Trunk 链路聚合组，成为聚合组成员口。
quit
vlan batch 10 20
interface GigabitEthernet 0/0/4
port link-type access
port default vlan 10
interface GigabitEthernet 0/0/5
port link-type access
port default vlan 20
quit
interface Eth-Trunk 1 # 已存在直接进入
port link-type trunk
port trunk allow-pass vlan 10 20
load-balance src-dst-mac # 配置 Eth‑Trunk 链路聚合的负载分担模式，基于源 MAC 地址 + 目的 MAC 地址做流量哈希计算
quit
LSW2 执行
system-view
undo info-center enable
sys LSW2
vlan batch 10 20
int g0/0/4
port link-type access
port default vlan 10
int g0/0/5
port link-type access
port default vlan 20
quit
interface Eth-Trunk 1
trunkport g 0/0/1 to 0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
quit
interface Eth-Trunk 1
load-balance src-dst-mac
quit
display eth-trunk 1
验证：

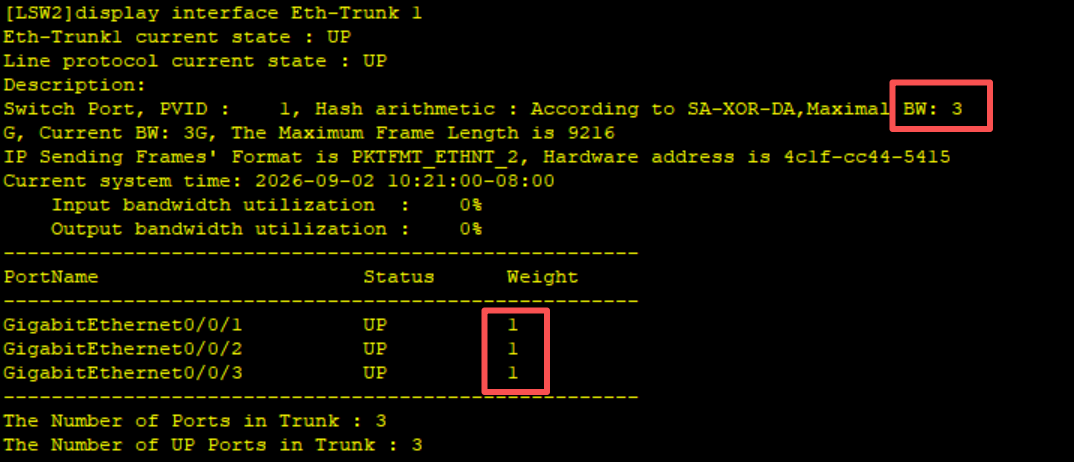

display interface Eth-Trunk 1
实验10：ACL的配置
本次实验需要掌握的命令：
acl 2000 创建 ACL2000
rule deny source 192.168.1.0 0.0.0.255 //拒绝 192.168.1.0 这个网段
traffic-filter inbound acl 2000 //在接口上配置基于 ACL 对报文进行过滤
display acl //查看 ACL 的配置信息
操作步骤

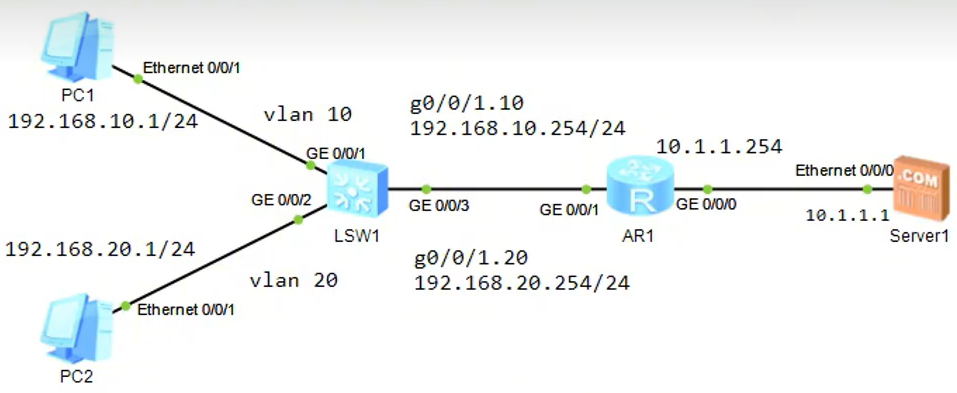

- 最终目的是让pc1和pc2可以互相访问，但是pc1不能访问服务器，pc2允许访问。

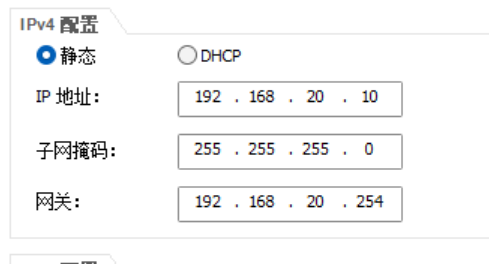

配置完 pc 和服务器的IP后
LSW1
system-view
undo info-center enable
sys LSW1
vlan batch 10 20
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
int g0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
AR1:
system-view
undo info-center enable
sys AR1

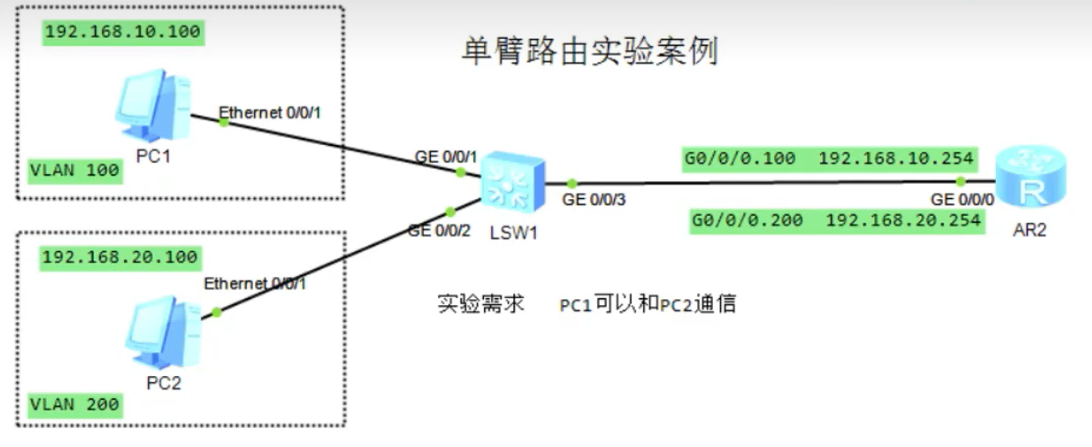

// ================= 配置单臂路由 (VLAN 10 / 20 互通) =================
int g0/0/1.10 // 进入物理接口 G0/0/1 的子接口10
dot1q termination vid 10 // 开启子接口的 VLAN 10 终结功能（处理带VLAN10标签的报文）
ip address 192.168.10.254 24 // 配置子接口IP，作为 VLAN 10 的网关
arp broadcast enable // 开启子接口ARP广播功能（华为单臂路由必敲，否则无法通信）
quit // 退出当前接口视图
int g0/0/1.20 // 进入物理接口 G0/0/1 的子接口20
dot1q termination vid 20 // 开启子接口的 VLAN 20 终结功能
ip address 192.168.20.254 24 // 配置子接口IP，作为 VLAN 20 的网关
arp broadcast enable // 开启子接口ARP广播功能（华为单臂路由必敲，否则无法通信）
quit // 退出当前接口视图
// ================= 配置上行物理接口 =================
int g0/0/0 // 进入物理接口 G0/0/0（连接上层网络/外网）
ip address 10.1.1.254 24 // 配置物理接口IP地址
quit // 退出当前接口视图
// ================= 配置 ACL 访问控制 =================
acl 2000 // 创建基本访问控制列表 (ACL 2000)
rule 5 deny source 192.168.10.0 0.0.0.255 // 规则5（rule 5代表这是第 5 号规则，方便后期插入 1‑4 规则）：拒绝源IP为192.168.10.0/24网段的数据包
quit
int g0/0/0
traffic-filter outbound acl 2000 // 将 ACL 2000 应用在该接口的出方向（拦截VLAN10发往外部的数据包）

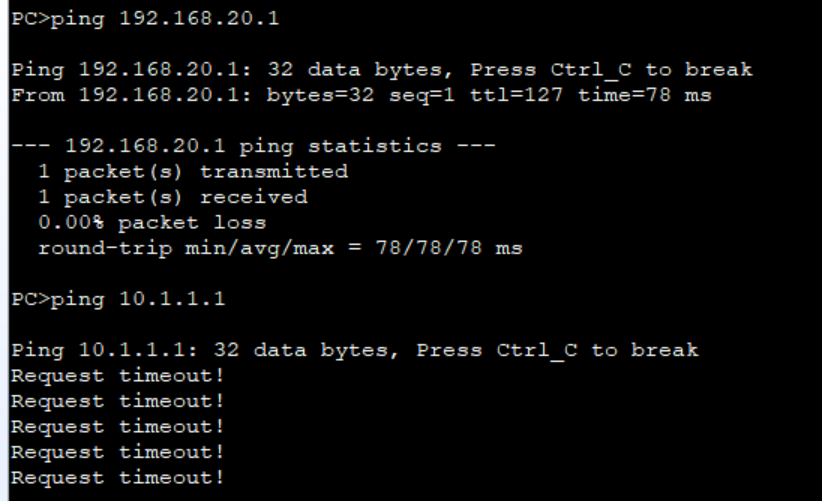

测试：pc1可以访问pc2，无法访问路由器。
实验11、高级ACL的配置
本次实验需要掌握的命令：
acl 3000 //创建 ACL3000
rule deny source 192.168.1.0 0.0.0.255 //拒绝 192.168.1.0 这个网段
traffic-filter inbound acl 3000 //在接口上配置基于 ACL 对报文进行过滤
操作步骤

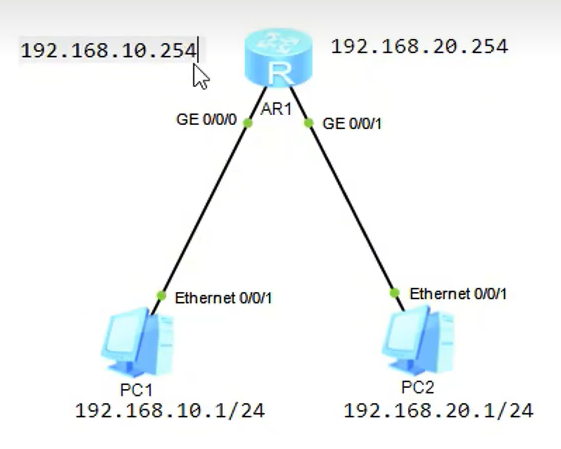

- 目的通过高级acl 让 pc1无法访问 pc2
配置好PC IP后
AR1 执行
system-view
undo info-center enable
sys AR1
int g0/0/0
ip address 192.168.10.254 24
undo shutdown
int g0/0/1
ip address 192.168.20.254 24
undo shutdown # 激活接口（如果之前是 shutdown 状态）
acl 3000
rule 5 deny ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255 # 规则5：拒绝源地址为 192.168.10.0/24 到目的地址
# 192.168.20.0/24 的所有 IP 流量（阻止从左侧网络访问右侧网络）
display this
quit
int g0/0/0
traffic-filter inbound acl 3000 # 创建高级 ACL 3000
quit
acl 3001
rule 5 deny ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255 # 规则5：拒绝源地址为 192.168.20.0/24 到目的地址
# 192.168.10.0/24 的所有 IP 流量（阻止从右侧网络访问左侧网络）
quit
int g0/0/1
traffic-filter inbound acl 3001
display this

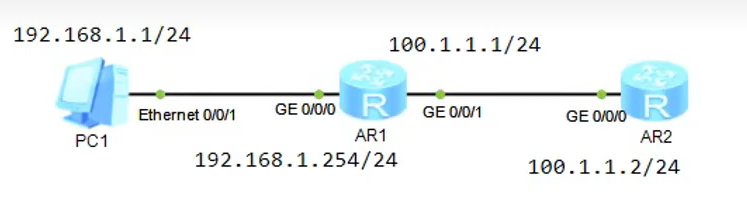

实验12：基于时间的ACL
本次实验需要掌握的命令：
display acl //查看 ACL 的配置信息
time-range //定义时间
display time-range //查看时间段信息
操作步骤：
- 实现 pc1 在特定时间段可以访问AR2 ，其他时间不能访问
AR1 :
system-view
undo info-center enable
sys AR1
int g0/0/0
ip address 192.168.1.254 24
quit
int g0/0/1
ip address 100.1.1.1 24
time-range hw 8:00 to 23:59 working-day
display time-range hw
acl 3000
rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 100.1.1.0 0.0.0.255 time-range hw
quit
int g0/0/0
traffic-filter inbound acl 3000
acl 3000
rule 10 deny ip #不在hw时间段：rule5 不激活，直接命中 rule10，所有 IP 流量全部拒绝。
display clock
AR2：
system-view
undo info-center enable
sys AR2
int g0/0/0
ip address 100.1.1.1 24
ip route-static 192.168.1.0 24 100.1.1.1

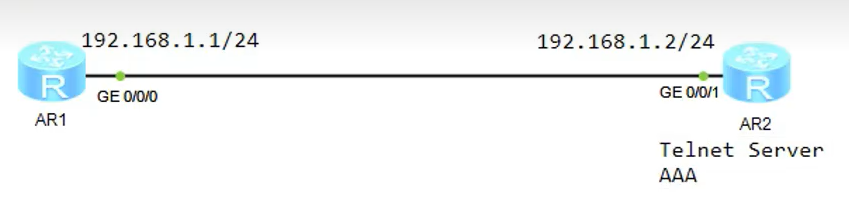

实验13：AAA原理与配置
本次实验需要掌握的命令：
aaa //开启 AAA
local-user ly@hcia password cipher 1234 //创建用户名和密码
local-user user1 service-type telnet //用户名的服务类型
local-user user1 privilege level 15 //配置用户的权限
authentication-mode aaa //认证模式为 AAA
操作步骤
AR1:
system-view
undo info-center enable
sys AR1
int g0/0/0
ip address 192.168.1.1 24
quit
system-view
AR2
system-view # 进入系统视图（全局配置模式）
undo info-center enable # 关闭信息中心功能，防止系统日志频繁弹出干扰配置
sys AR1 # （注：标准命令为 sysname AR1）将设备名称修改为 AR1
int g0/0/1 # 进入千兆以太网接口 GigabitEthernet0/0/1 视图
ip address 192.168.1.2 24 # 配置该接口的IP地址为 192.168.1.2，子网掩码长度为 24 位
quit # 退出接口视图，回到系统视图
# 配置 AAA 认证和授权方案
aaa # 进入 AAA 配置视图
authorization-scheme hw1 # 创建并进入名为 hw1 的授权方案
authorization-mode local # 指定授权模式为本地授权（使用本地保存的用户信息）
quit # 退出授权方案视图
authentication-scheme hw2 # 创建并进入名为 hw2 的认证方案
authentication-mode local # 指定认证模式为本地认证
quit # 退出认证方案视图
domain hw # 创建并进入名为 hw 的 ISP 域（用户域）
authorization-scheme hw1 # 在该域中调用刚才创建的授权方案 hw1
authentication-scheme hw2 # 在该域中调用刚才创建的认证方案 hw2
quit # 退出域视图
quit # 退出 AAA 视图
# 配置 VTY 虚拟终端（远程登录）的认证方式
user-interface vty 0 4 # 进入 VTY 0 到 4 的用户界面（允许5个并发远程登录会话）
authentication-mode aaa # 设置该虚拟终端使用 AAA 方式进行身份认证
quit # 退出 VTY 界面
# 创建本地用户并赋予权限
aaa # 再次进入 AAA 视图
local-user fe@hw password cipher 1234 # 创建本地用户 Fe@hw，密码为 1234，使用 cipher 密文存储
local-user fe@hw service-type telnet # 设置该用户的服务类型为 Telnet
local-user fe@hw privilege level 3 # 设置该用户的权限级别为 3（管理级，拥有查看和配置的最高权限）

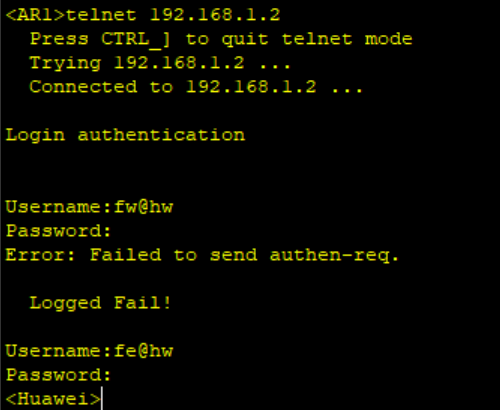

测试：
telnet 192.168.1.2
成功登录

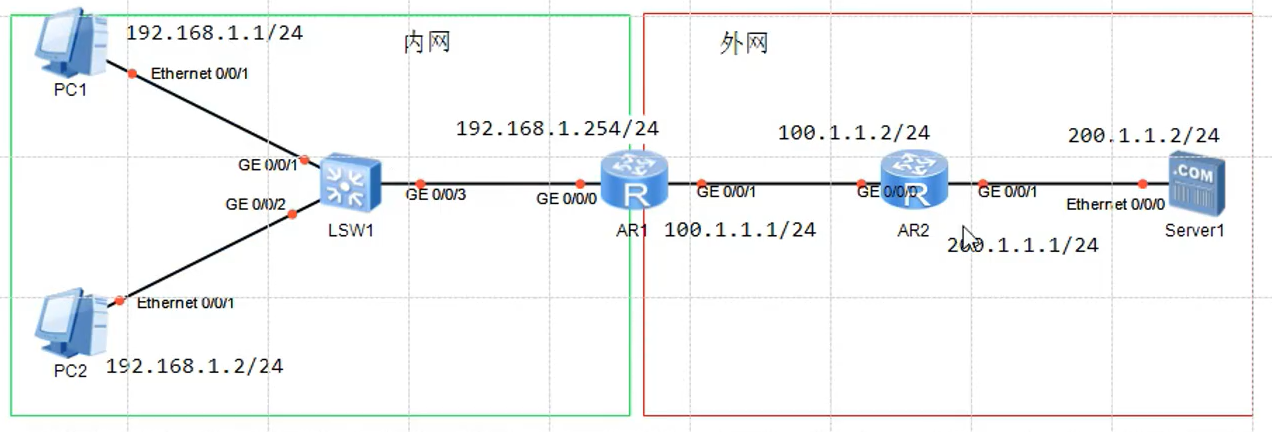

实验14：静态NAT配置
本次实验需要掌握的命令：
nat static global 100.1.1.3 inside 192.168.1.1 //配置静态 NAT，将内网主机的私有地址一对一映射到公有地址
操作步骤：
- pc1 和 pc2 可访问公网
AR1:
system-view
undo info-center enable
sys AR1
int g0/0/0
ip address 192.168.1.254 24
int g0/0/1
ip address 100.1.1.1 24
quit
ip route-static 200.1.1.0 24 100.1.1.2
int g0/0/1
nat static global 100.1.1.3 inside 192.168.1.1 # 将 100.1.1.3 转化为 内网ip
nat static global 100.1.1.4 inside 192.168.1.2
AR2:
system-view
undo info-center enable
sys AR2
int g0/0/0
ip address 100.1.1.2 24
int g0/0/1
ip address 200.1.1.1 24

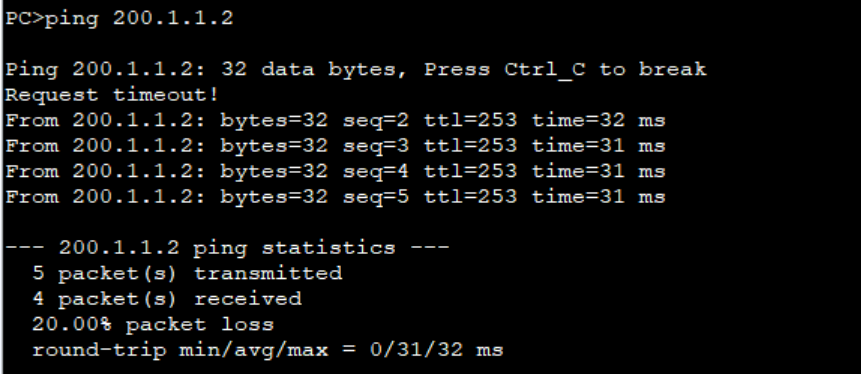

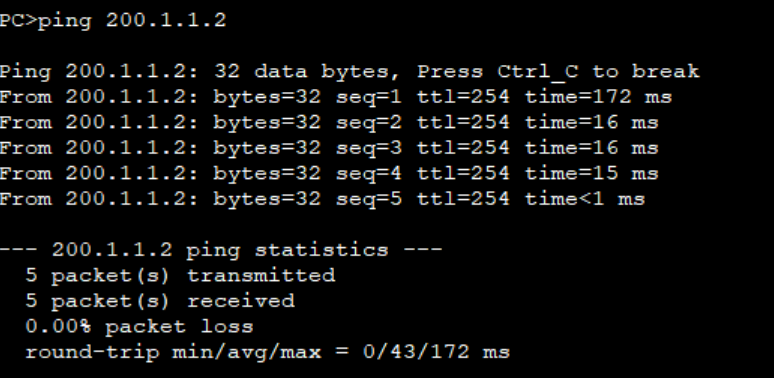

测试，均能访问外网

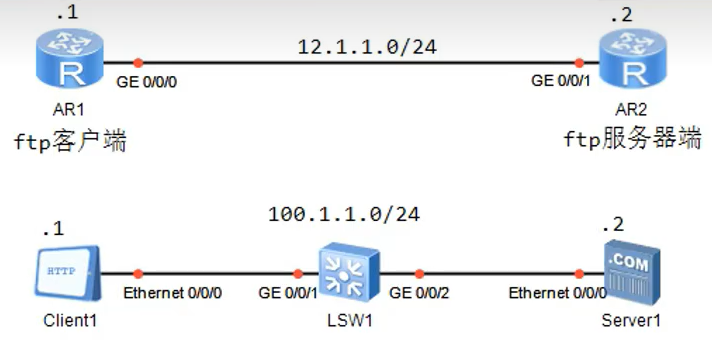

实验15：FTP的配置
本次实验需要掌握的命令：
ftp server enable //开启ftp功能
ftp 10.0.12.1 //_登录ftp服务器
Get //下载ftp服务器的文件
Bye //退出ftp服务器
操作步骤：
AR1
system-view
undo info-center enable
sys AR1
int g0/0/0
ip address 12.1.1.1 24
quit
ftp 12.1.1.2
dir

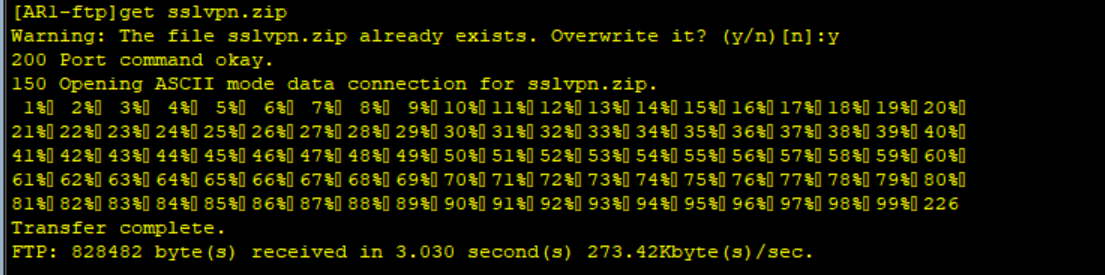

get sslvpn.zip # 下载文件
AR2
system-view
undo info-center enable
sys AR2
int g0/0/1
ip address 12.1.1.2 24
quit
ftp server enable // 开启FTP服务器功能
aaa
local-user hw password cipher 1234 // 创建FTP登录用户名hw及密文密码
local-user hw service-type ftp // 指定该用户服务类型为FTP
local-user hw ftp-directory flash: // 指定FTP登录后的根目录为flash
local-user hw privilege level 3 // 设置3级权限以满足FTP文件读写需求
quit
设置完成。

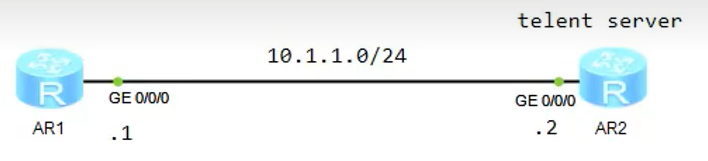

实验16：Telnet 的配置
本次实验需要掌握的命令：
user-interface vty04 //进入vty视图模式
authentication-mode password //修改认证模式为密码认证
telnet 10.1.1.2 //使用telnet远程登录设备
操作步骤：
AR1：
system-view
undo info-center enable
sys AR1
int g0/0/0
ip address 10.1.1.1 24
telnet 10.1.1.2
AR2：
system-view
undo info-center enable
sys AR2
int g0/0/0
ip address 10.1.1.2 24
quit
user-interface vty 0 4 # 进入vty虚拟终端线路，0~4共5个通道，最多支持5人同时远程登录
authentication-mode password # 设置VTY认证模式为单纯密码认证，登录只输密码，不需要用户名
1234

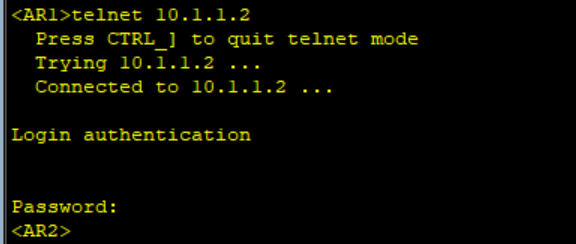

测试
实验17：PPP基本功能与配置
解释：点对点协议，用于自动获取IP
本次实验需要掌握的命令：
link-protocol ppp //修改链路协议为ppp
remote address_pool 1 //调用地址池
ip addressppp-negotiatel //通过ppp协议获取ip地址
操作步骤：
AR1（PPP 服务器端，负责分配 IP）：
system-view
undo info-center enable
sys AR1
int s1/0/0
ip address 10.1.12.1 24
quit
ip pool ppp1 // 创建PPP地址池，用于分配给对端（AR2）的IP
network 10.1.12.0 mask 24 // 定义地址池所在网段
gateway-list 10.1.12.1 // 设置网关地址为AR1接口IP
quit
int s1/0/0
remote address pool ppp1 // 进入接口，开启PPP的IPCP协商功能，调用地址池给对端动态分配IP
quit
AR2（PPP 客户端，自动获取 IP）：
system-view
undo info-center enable
sys AR2
int s2/0/1
link-protocol ppp // 设置接口链路层协议为PPP（华为Serial默认就是PPP，显式配置更加严谨）
ip address ppp-negotiate // 配置接口通过PPP协商（IPCP）自动获取AR1分配的IP地址（作为客户端）
quit

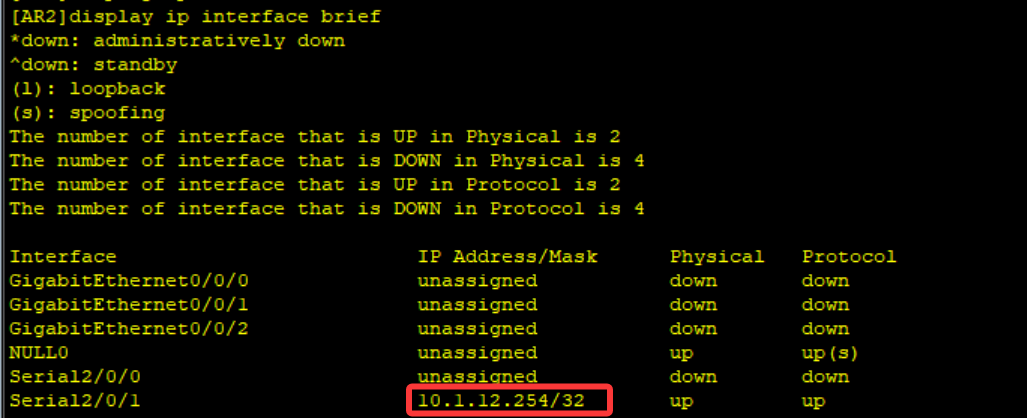

display ip interface brief // 查看接口IP是否协商成功（获取到10.1.12.x）
测试
实验18：SNMP的配置
本次实验需要掌握的命令：
snmp-agent //使用 SNMP 代理功能
snmp-agent community read hcia //配置读的密码
snmp-agent community write hcia //配置写的密码
snmp-agent sys-info version v1 //配置SNMP的版本
操作步骤：
R1：
system-view
undo info-center enable
sys R1
int e0/0/0
ip address 192.168.56.2 24
quit
snmp-agent community read hcia //配置读的密码
snmp-agent community write hcia //配置写的密码
snmp-agent sys-info version v1 //配置SNMP的版本

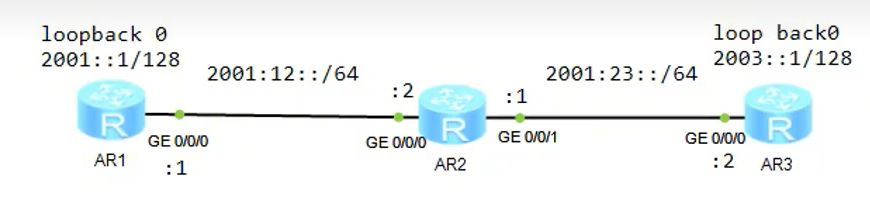

实验19：IPV6静态路由的配置
本次实验需要掌握的命令：
ipv6 //系统试图模式下开启ipv6功能
ipv6 enable //接口试图开启ipv6功能
ipv6 address 2001:12::1 64 //接口配置ipv6地址为2001:12:164
ipv6 route-static 2003::1128 2001::12:2 //配置目标网段为2003::1/128下一跳地址为_2001::12:2
displayipv6 routing-table //查看ipv6的路由表
操作步骤：
全部互通
AR1:
system-view
undo info-center enable
sys AR1
ipv6 # 开启IPV6
int g0/0/0
ipv6 enable
ipv6 address 2001:12::1 64
int loopback0
ipv6 enable
ipv6 address 2001::1 128
ipv6 route-static 2003::1 128 2001:12::2
ipv6 route-static 2001:23::0 64 2001:12::2
AR2:
system-view
undo info-center enable
sys AR2
ipv6
int g0/0/0
ipv6 enable
ipv6 address 2001:12::2 64
int g0/0/1
ipv6 enable
ipv6 address 2001:23::1 64
quit
ipv6 route-static 2001::1 128 2001:12::1
ipv6 route-static 2003::1 128 2001:23::2
AR3:
system-view
undo info-center enable
sys AR3
ipv6
int g0/0/0
ipv6 enable
ipv6 address 2001:23::2 64
int loopback0
ipv6 enable
ipv6 address 2003::1 128
ipv6 route-static 2001::1 128 2001:23::1
ipv6 route-static 2001:12::0 64 2001:23::1
quit
ipv6 route-static 2001:12::0 64 2001:23::1

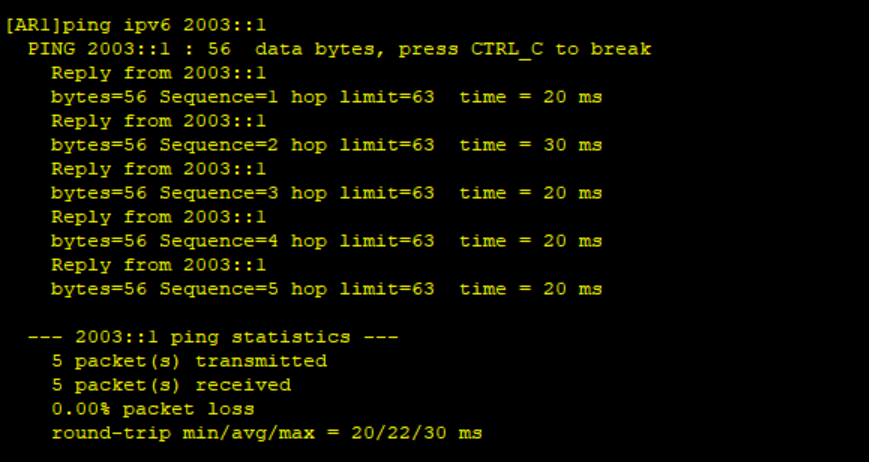

测试：

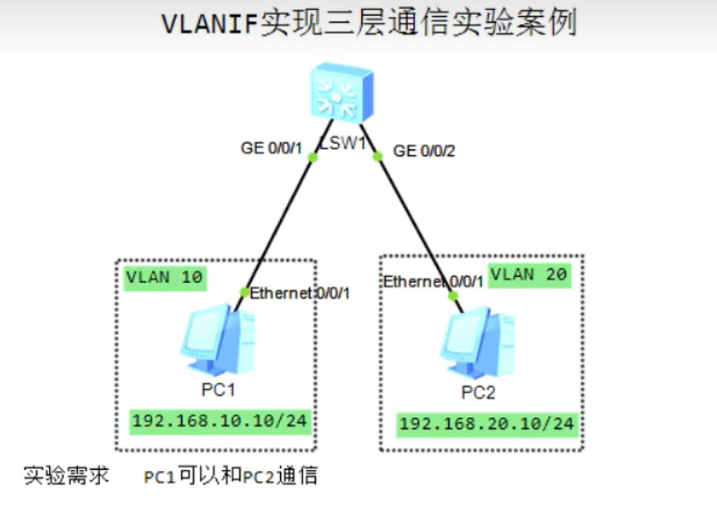

实验20：VLANIF
VLANIF：VLAN Interface 三层逻辑接口，只存在于三层交换机上，不是物理接口。
核心作用：
实现不同 VLAN 之间的三层互通。
- 二层交换机只能做 VLAN 隔离，不能 VLAN 间路由；
- 三层交换机依靠 VLANIF 给每个 VLAN 配置网关 IP，代替路由器完成 VLAN 之间转发。
操作步骤：

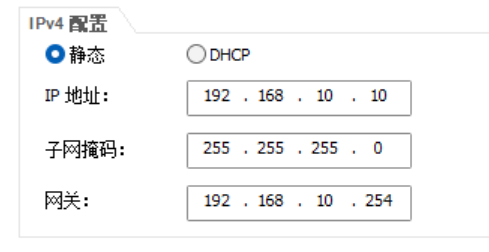

PC1：
PC2:
SW1：
system-view
undo info-center enable
sysname SW1
vlan batch 10 20
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
q
# 以下为 VLANIF 接口配置，用于设置 VLAN 10 和 VLAN 20 的三层网关地址
# 进入 VLANIF 10 接口视图
int Vlanif 10
# 为 VLAN 10 配置网关 IP 地址 192.168.10.254/24
ip address 192.168.10.254 24
# 进入 VLANIF 20 接口视图
int Vlanif 20
# 为 VLAN 20 配置的网关 IP 地址 192.168.20.254/24
ip address 192.168.20.254 24

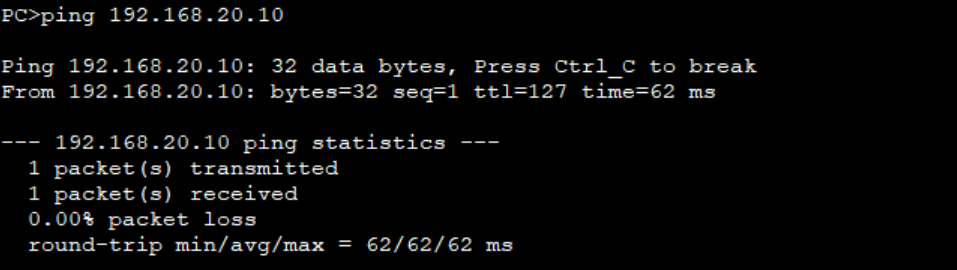

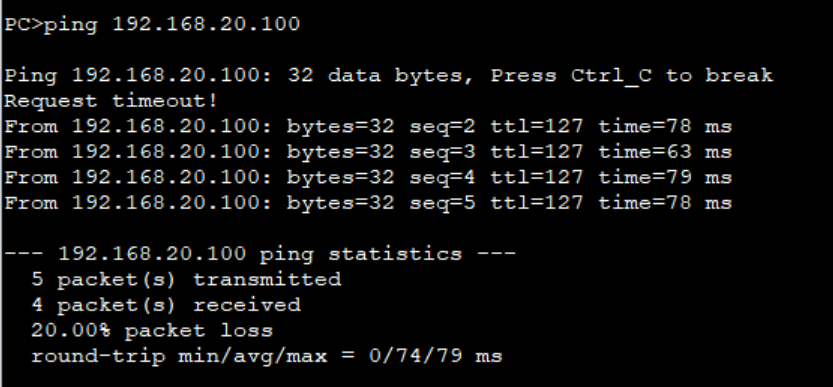

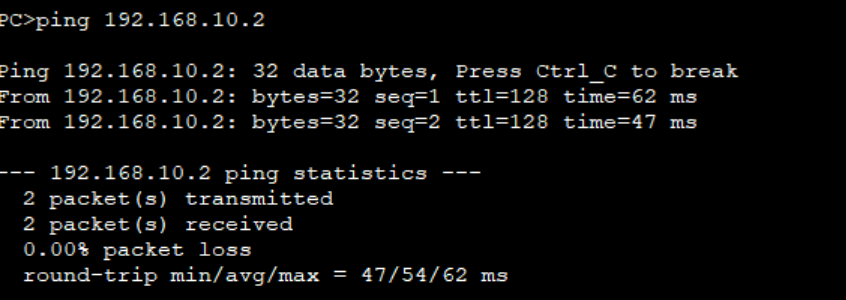

测试：
为什么这么配置两个vlan就能互相访问呢？
原本 VLAN 之间是二层隔离的，配置 VLANIF 后，交换机变成了“网关”
前提条件是主机必须正确配置网关地址，即 vlanif 设置的地址。
实验21：单臂路由
单臂路由解释：单臂路由：路由器只用一个物理接口，通过子接口（逻辑子接口）实现不同 VLAN 之间三层互通。交换机侧把连接路由器的接口配置成 Trunk，允许多个 VLAN 标签通过，路由器子接口负责剥离 / 封装 VLAN 标签，完成 VLAN 间路由。
“单臂”：只有一条物理链路连接交换机和路由器，所有 VLAN 流量都跑在这一条链路上。
操作步骤：
SW1：
system-view
sys SW1
undo info-center enable
vlan batch 100 200
int g0/0/1
port link-type access
port default vlan 100
int g0/0/2
port link-type access
port default vlan 200
int g0/0/3
port link-type trunk
port trunk allow-pass vlan 100 200
AR2:
sys
undo info-center enable
sys AR1
# --- 配置VLAN 100的子接口 ---
int g0/0/0.100 # 创建并进入子接口G0/0/0.100（对应VLAN 100）
ip address 192.168.10.254 24 # 配置VLAN 100的网关IP地址
dot1q termination vid 100 # 关键命令：配置802.1Q封装并终结VLAN 100标签
q # 退出子接口视图
int g0/0/0.100 # 再次进入子接口G0/0/0.100
arp broadcast enable # 开启ARP广播功能，使该子接口能响应VLAN 100内主机的ARP请求
# --- 配置VLAN 200的子接口 ---
int g0/0/0.200 # 创建并进入子接口G0/0/0.200（对应VLAN 200）
ip address 192.168.20.254 24 # 配置VLAN 200的网关IP地址
dot1q termination vid 200 # 配置802.1Q封装并终结VLAN 200标签
arp broadcast enable # 开启ARP广播功能，使该子接口能响应VLAN 200内主机的ARP请求
测试

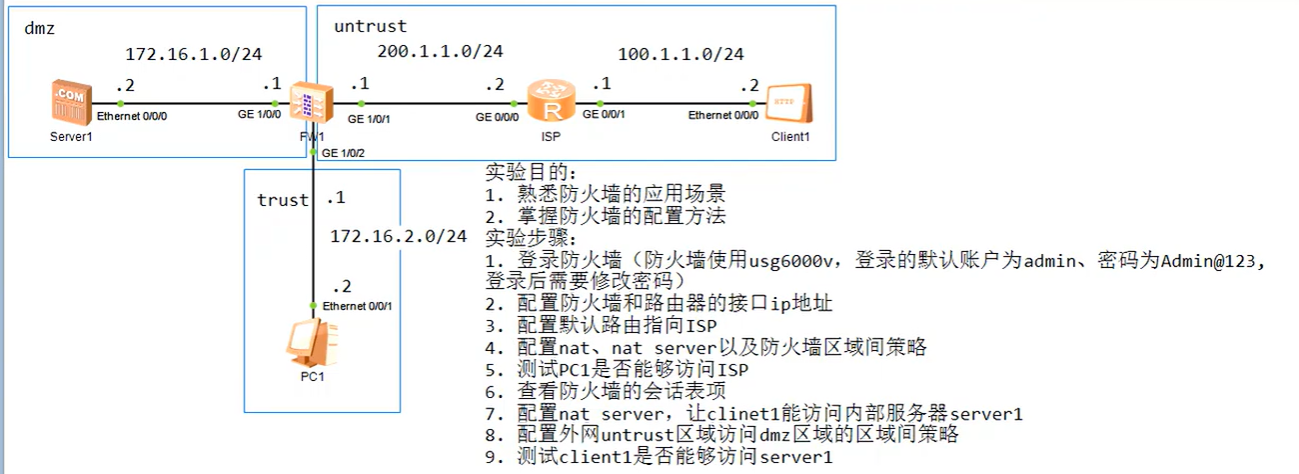

实验22：防火墙配置
防火墙的4个默认区域
安全优先级数值越大，安全级别越高，默认不同区域之间流量禁止通行，需要配置安全策略放行。
- Trust 信任区域（优先级 85）
内网、受信任终端、业务服务器所在区域。认为内部网络相对安全，比如企业办公 PC、内网服务器。 - Untrust 非信任区域（优先级 5）
外部不安全网络，典型就是互联网。风险最高，来自外网的访问默认全部阻断。 - DMZ 隔离区域（优先级 50）
非军事区，放置对外提供服务的服务器（Web、FTP）。外网可以访问 DMZ 服务器；DMZ 默认不能主动访问 Trust 内网，起到隔离保护内网的作用。 - Local 本地区域（优先级 100，最高）
代表防火墙设备自身，不是连接的网络。访问防火墙本身（Telnet、SSH、HTTPS 管理防火墙）属于 Local 区域流量；默认其他区域访问防火墙需要策略放行。
操作步骤
这里防火墙作为 PC 和服务器的网关
防火墙：
sys
sys FW1
int g1/0/0 // 进入接口 GigabitEthernet1/0/0
ip address 172.16.1.1 24 // 配置 DMZ 区网关地址：172.16.1.1/24
int g1/0/1 // 进入接口 GigabitEthernet1/0/1
ip address 200.1.1.1 24 // 配置公网接口地址：200.1.1.1/24（连接外网）
int g1/0/2 // 进入接口 GigabitEthernet1/0/2
ip address 172.16.2.1 24 // 配置 Trust 区内网网关地址：172.16.2.1/24
firewall zone trust // 进入 trust 安全区域视图
add interface g1/0/2 // 将内网接口 G1/0/2 加入 trust 区域
q // 退出当前区域视图
firewall zone dmz // 进入 dmz 安全区域视图
add interface g1/0/0 // 将服务器接口 G1/0/0 加入 dmz 区域
q // 退出当前区域视图
firewall zone untrust // 进入 untrust 安全区域视图
add interface g1/0/1 // 将外网接口 G1/0/1 加入 untrust 区域
q // 退出当前区域视图
nat-policy // 进入 NAT 策略视图
rule name 1 // 创建 NAT 规则，名称 1
source-zone trust // 源安全区域：trust
destination-zone untrust // 目的安全区域：untrust
source-address 172.16.2.0 24 // 匹配源地址：172.16.2.0/24（内网网段）
action source-nat easy-ip // 动作：源 NAT，转换为出接口公网 IP（200.1.1.1）
q // 退出规则视图
q // 退出 NAT 策略视图
security-policy // 进入安全策略视图
rule name t2unt // 创建安全策略规则，名称 t2unt（trust → untrust）
source-zone trust // 源区域：trust
destination-zone untrust // 目的区域：untrust
source-address 172.16.2.0 24 // 匹配源地址：172.16.2.0/24
action permit // 动作：允许（内网访问外网）
q // 退出规则视图
q // 退出安全策略视图
display firewall session table verbose
// 查看防火墙会话表详细信息，用于排查连接状态

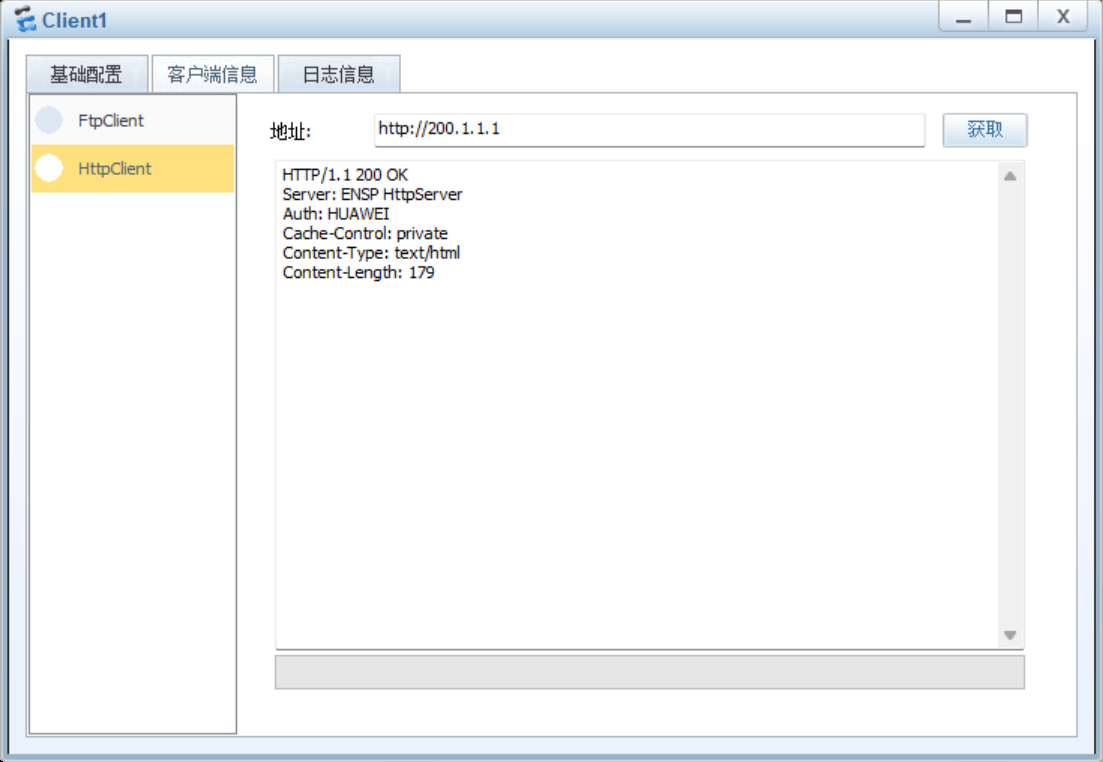

nat server http protocol tcp global 200.1.1.1 www inside 172.16.1.2 www
// 配置 NAT Server（端口映射）：
// 将公网地址 200.1.1.1 的 TCP 80 端口（www）映射到内网服务器 172.16.1.2 的 TCP 80 端口
// 实现从外网访问 DMZ 区 HTTP 服务
security-policy // 进入安全策略视图
rule name un2dmz // 创建安全策略规则，名称 un2dmz（untrust → dmz）
source-zone untrust // 源区域：untrust
destination-zone dmz // 目的区域：dmz
destination-address 172.16.1.2 24 // ⚠️ 建议改为 172.16.1.2 32，精确匹配单台服务器，避免放行整个 172.16.1.0/24 网段
service http // 匹配服务：HTTP（TCP 80）
action permit // 动作：允许（外网访问 DMZ 服务器的 HTTP 服务）
q // 退出规则视图
q // 退出安全策略视图
ip route-static 0.0.0.0 0.0.0.0 200.1.1.2
// 配置默认路由，下一跳指向公网网关 200.1.1.2
// 用于将访问外网的流量从 G1/0/1 接口送出
AR1:
sys
sys ISP
undo info-center enable
int g0/0/0
ip address 200.1.1.2 24
int g0/0/1
ip address 100.1.1.1 24

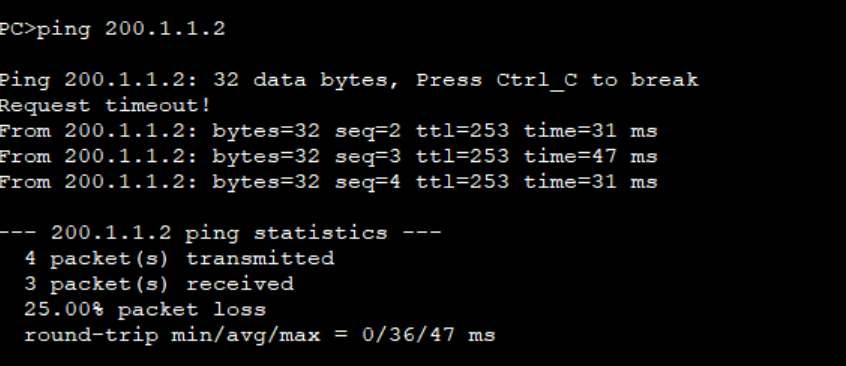

测试：
内网可以访问外网
外网可以访问DMZ。

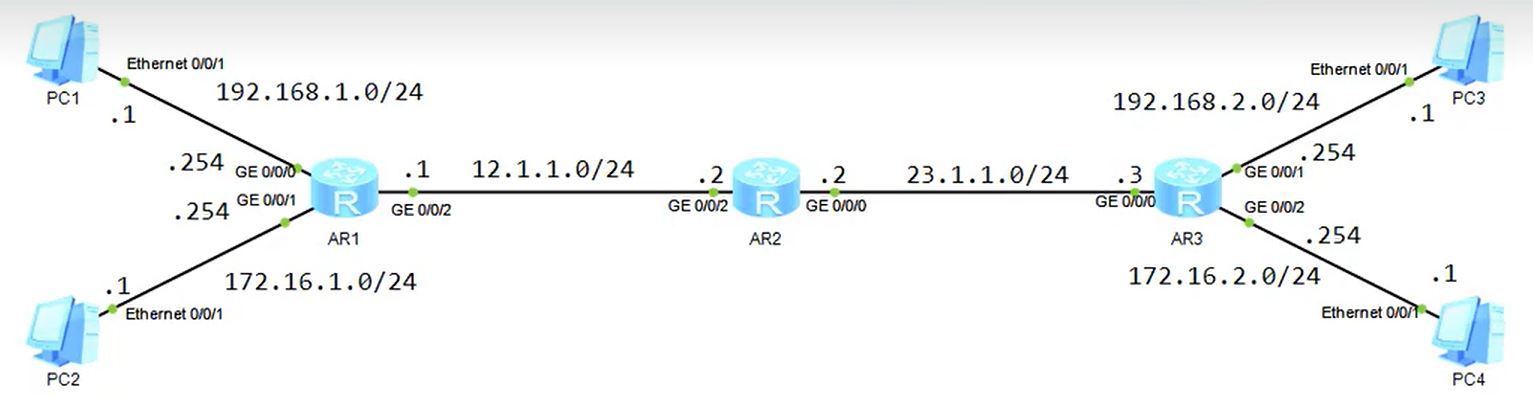

实验23：IPsec VPN
操作步骤
AR1 ：
sys
undo info-center enable
sys AR1
int g0/0/0
ip address 192.168.1.254 24
int g0/0/1
ip address 172.16.1.254 24
int g0/0/2
ip address 12.1.1.1 24
ip route-static 0.0.0.0 0.0.0.0 12.1.1.2
# 定义感兴趣流：匹配需要被 IPsec 加密的流量
acl 3000
rule 10 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
q
# 说明：只有从 192.168.1.0/24 发往 192.168.2.0/24 的流量才会触发 IPsec 加密，其他流量正常转发
# 创建 IPsec 安全提议（定义加密和认证算法）
ipsec proposal 1
q
# 说明：此处使用默认参数：封装模式为隧道模式，安全协议为 ESP，认证算法 MD5，加密算法 DES
# 查看提议信息（确认配置）
display ipsec proposal
# 创建手动模式的 IPsec 策略，名称为 hcip，序号 1
ipsec policy hcip 1 manual
# 引用之前定义的 ACL，指定需要保护的数据流
security acl 3000
# 引用安全提议
proposal 1
# 指定隧道本地地址（本端公网接口地址）
tunnel local 12.1.1.1
# 指定隧道远端地址（对端公网接口地址）
tunnel remote 23.1.1.3
# 配置出方向 ESP 的 SPI（必须与对端入方向 SPI 一致）
sa spi outbound esp 4321
# 配置入方向 ESP 的 SPI（必须与对端出方向 SPI 一致）
sa spi inbound esp 1234
# 配置出方向 ESP 的认证密钥（明文形式，两端密钥必须相同）
sa string-key outbound esp simple ly
# 配置入方向 ESP 的认证密钥
sa string-key inbound esp simple ly
q
# 查看 IPsec 策略配置是否正确
display ipsec policy
# 将 IPsec 策略应用到公网接口上，使其生效
int g0/0/2
ipsec policy hcip
AR2:
sys
undo info-center enable
sys AR2
int g0/0/2
ip address 12.1.1.2 24
int g0/0/0
ip address 23.1.1.2 24
AR3:
sys
undo info-center enable
sys AR3
int g0/0/0
ip address 23.1.1.3 24
int g0/0/1
ip address 192.168.2.254 24
int g0/0/2
ip address 172.16.2.254 24
q
ip route-static 0.0.0.0 0.0.0.0 23.1.1.2
# 定义感兴趣流：匹配需要被 IPsec 加密的流量（与 AR1 方向相反）
acl 3000
rule 10 permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
q
# 说明：只有从 192.168.2.0/24 发往 192.168.1.0/24 的流量才会触发 IPsec 加密，与 AR1 的 ACL 对称
# 创建 IPsec 安全提议（默认参数：隧道模式、ESP、MD5、DES）
ipsec proposal 1
q
# 创建手动模式的 IPsec 策略，名称为 hcip，序号 1
ipsec policy hcip 1 manual
# 引用感兴趣流 ACL
security acl 3000
# 引用安全提议
proposal 1
# 指定隧道本地地址（本端公网接口地址）
tunnel local 23.1.1.3
# 指定隧道远端地址（对端 AR1 公网接口地址）
tunnel remote 12.1.1.1
# 配置出方向 ESP 的 SPI（必须与 AR1 的入方向 SPI 一致）
sa spi outbound esp 1234
# 配置入方向 ESP 的 SPI（必须与 AR1 的出方向 SPI 一致）
sa spi inbound esp 4321
q
# 再次进入策略视图补充密钥配置
ipsec policy hcip 1 manual
# 配置入方向 ESP 的认证密钥（与 AR1 出方向密钥相同）
sa string-key inbound esp simple ly
# 配置出方向 ESP 的认证密钥（与 AR1 入方向密钥相同）
sa string-key outbound esp simple ly
# 将 IPsec 策略应用到公网接口，使其生效
int g0/0/0
ipsec policy hcip
测试：
PC1 ping PC3

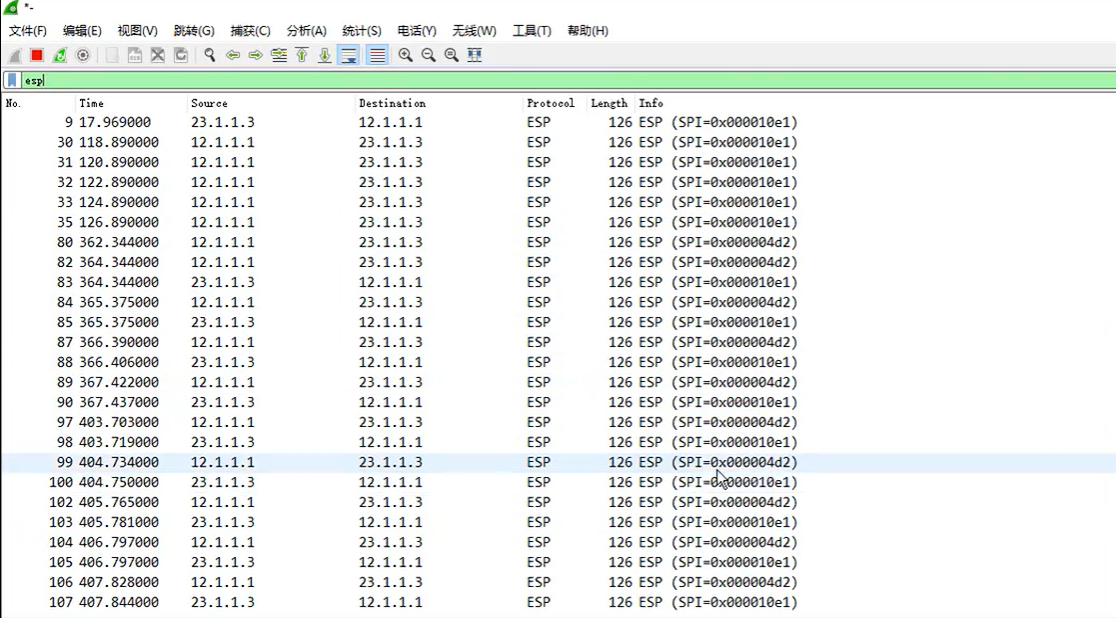

ESP 加密数据

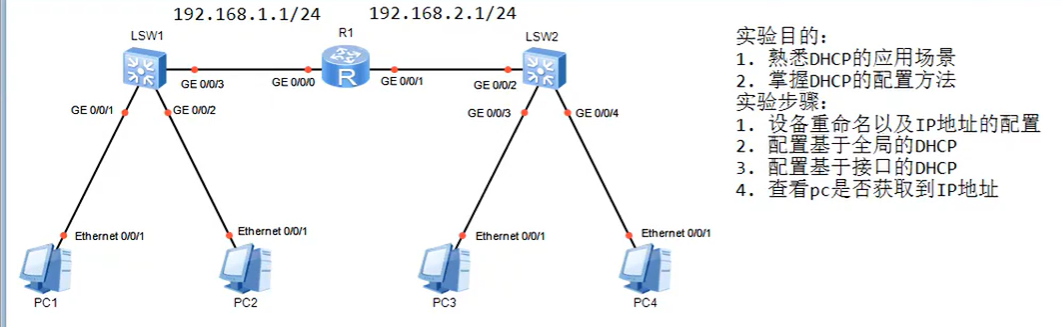

实验24：DHCP的配置
DHCP（动态主机配置协议），作用：自动给局域网内终端分配 IP、子网掩码、网关、DNS，省去手动配置 IP，避免 IP 冲突。
核心报文（4 步 DORA 过程）
- Discover（发现）：客户端无 IP，广播发 DHCP Discover，寻找 DHCP 服务器
- Offer（提供）：服务器广播回复 Offer，携带可分配的 IP 地址
- Request（请求）：客户端广播 Request，正式申请选用该 IP
- Acknowledge（确认）：服务器回复 Ack，正式下发 IP、掩码、网关、DNS、租期
操作步骤
PC全设置为 DHCP 获取 IP
AR1：
sys
undo info-center enable
sys AR1
int g0/0/0
ip address 192.168.1.1 24
int g0/0/1
ip address 192.168.2.1 24
q
# ---------- DHCP 配置开始 ----------
# 全局开启 DHCP 服务
dhcp enable
# 创建全局地址池 pc1-2
ip pool pc1-2
# 指定地址池分配的网段为 192.168.1.0/24
network 192.168.1.0 mask 24
# 分配给客户端的网关地址
gateway-list 192.168.1.1
# 分配给客户端的 DNS 服务器地址
dns-list 3.3.3.3 4.4.4.4
# 排除 192.168.1.88 ~ 192.168.1.99 不参与自动分配
excluded-ip-address 192.168.1.88 192.168.1.99
# 设置地址租约为 2 天
lease day 2
# 静态绑定：将 IP 192.168.1.168 固定分配给 MAC 为 5489-988C-3F9A 的主机
static-bind ip-address 192.168.1.168 mac-address 5489-988C-3F9A
# 在接口 G0/0/0 上应用全局地址池 pc1-2
int g0/0/0
dhcp select global
# 在接口 G0/0/1 上启用接口地址池（使用接口 IP 所在网段自动分配）
int g0/0/1
dhcp select interface
# 为接口地址池指定 DNS 服务器
dhcp server dns-list 3.3.3.3 4.4.4.4
# 设置接口地址池的租约为 2 天
dhcp server lease day 2
# ---------- DHCP 配置结束 ----------

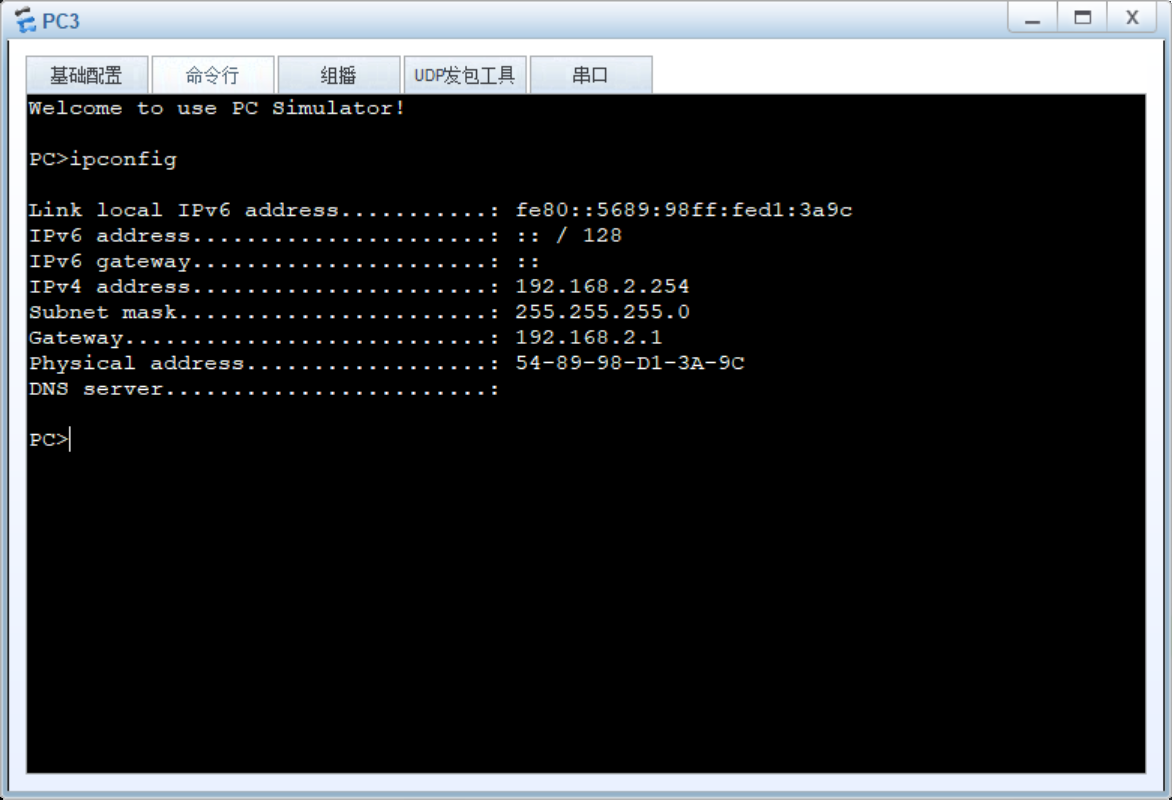

注意：基于接口的DHCP获取不到 DNS 地址

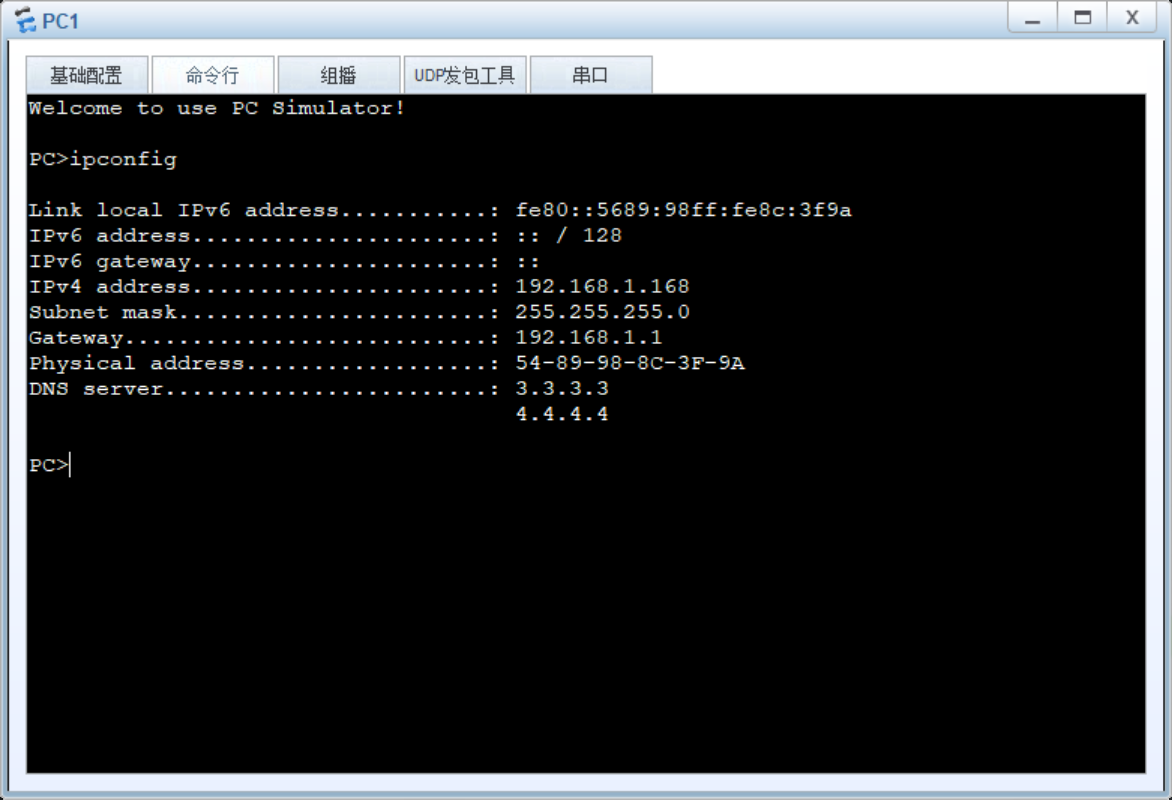

测试：
附录：华为 ensp 交换机与路由器常用命令速查手册
一、系统基础与视图管理命令
这些命令是操作设备的入口，用于查看状态、管理配置和切换视图。
display version：显示设备版本信息（软件、硬件、补丁等）。
display device：查看设备硬件状态和模块信息。
display memory：查看内存使用情况。
display cpu-usage：查看 CPU 使用率。
display clock：查看系统当前时间。
system-view：从用户视图进入系统视图（最常用进入配置模式）。
quit：退出当前视图（多次执行可退回用户视图）。
sysname R1：设置设备名称，便于区分多台设备。
display current-configuration：查看当前运行配置（日常排查首选命令）。
display saved-configuration：查看保存的启动配置。
save：保存当前配置到启动文件（强烈推荐配置后立即执行）。
reboot：重启设备（使用前确认配置已保存）。
reset saved-configuration：清除保存的配置（慎用，会恢复出厂状态）。
display startup：查看启动配置文件信息。
小贴士：配置前先执行 display current-configuration | include interface 等过滤命令，快速定位已有配置。
二、接口配置命令
接口配置直接影响物理链路连通性。
interface GigabitEthernet 0/0/0（或简写 int g0/0/0）：进入千兆接口视图。
interface Ethernet 0/0/1 / interface Serial 0/0/0：进入相应接口视图。
shutdown / undo shutdown：关闭或开启接口。
description Link to Core-Switch：添加接口描述（强烈建议养成习惯）。
ip address 192.168.1.1 255.255.255.0：配置接口 IP 地址（三层接口）。
mtu 1500：设置 MTU 值。
speed 100 / duplex full：设置速率和双工模式。
display interface brief：查看所有接口简略状态（Up/Down、速率、协议状态）。
display interface GigabitEthernet 0/0/0：查看指定接口详细信息。
display ip interface brief：查看接口 IP 地址及状态。
示例：
[Huawei] interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0] ip address 192.168.1.1 24
[Huawei-GigabitEthernet0/0/0] description To-PC
[Huawei-GigabitEthernet0/0/0] undo shutdown
三、VLAN 配置命令
VLAN 用于广播域隔离和网络安全分区。
vlan batch 10 20 30：批量创建 VLAN。
vlan 10：创建单个 VLAN 并进入视图。
description VLAN10-Office：配置 VLAN 描述。
port link-type access / trunk / hybrid：设置接口链路类型。
port default vlan 10：Access 模式下加入 VLAN。
port trunk allow-pass vlan 10 20 或 port trunk allow-pass vlan all：Trunk 模式允许 VLAN 通过。
port hybrid untagged vlan 10 / port hybrid tagged vlan 20：Hybrid 模式标签处理。
display vlan / display vlan summary：查看 VLAN 信息。
display port vlan：查看接口所属 VLAN。
小贴士：Trunk 端口通常用于交换机间互联，Access 端口用于连接终端设备。
四、STP/RSTP/MSTP 配置
防止二层环路的核心协议。
stp enable：开启 STP。
stp mode rstp / mstp：设置模式（推荐 RSTP 或 MSTP）。
stp root primary：设置当前设备为主根桥。
stp priority 4096：设置桥优先级。
stp edged-port enable：配置边缘端口（连接 PC 等终端）。
stp bpdu-protection / root-protection / loop-protection：各种保护特性。
display stp brief / display stp：查看 STP 状态。
# 开启 STP 并设置为 RSTP 模式
[SW1] stp enable
[SW1] stp mode rstp
# 设置为主根桥
[SW1] stp root primary
# 配置边缘端口（连接PC）
[SW1] interface GigabitEthernet 0/0/5
[SW1-GigabitEthernet0/0/5] stp edged-port enable
[SW1-GigabitEthernet0/0/5] stp bpdu-protection
[SW1-GigabitEthernet0/0/5] quit
# 查看 STP 状态
[SW1] display stp brief
[SW1] display stp
MSTP 支持多个实例，适合大型多 VLAN 环境。
五、DHCP 配置命令
自动分配 IP 地址，简化客户端管理。
dhcp enable：全局开启 DHCP。
ip pool Office-Pool：创建地址池。
network 192.168.1.0 mask 255.255.255.0：设置地址池范围。
gateway-list 192.168.1.1 / dns-list 8.8.8.8：配置网关和 DNS。
lease day 1：设置租期。
static-bind ip-address 192.168.1.100 mac-address xxxx-xxxx-xxxx：静态绑定。
display ip pool：查看地址池使用情况。
# 全局开启 DHCP
[SW1] dhcp enable
# 创建全局地址池
[SW1] ip pool Office-Pool
[SW1-ip-pool-Office-Pool] network 192.168.10.0 mask 255.255.255.0
[SW1-ip-pool-Office-Pool] gateway-list 192.168.10.1
[SW1-ip-pool-Office-Pool] dns-list 8.8.8.8 114.114.114.114
[SW1-ip-pool-Office-Pool] lease day 1 hour 0 minute 0
[SW1-ip-pool-Office-Pool] excluded-ip-address 192.168.10.1 192.168.10.10
[SW1-ip-pool-Office-Pool] quit
# 在接口下启用 DHCP
[SW1] interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1] dhcp select global
[SW1-GigabitEthernet0/0/1] quit
# 查看 DHCP 信息
[SW1] display ip pool
[SW1] display dhcp server statistics
六、路由配置（静态/默认路由）
ip route-static 192.168.2.0 24 192.168.1.2：配置下一跳静态路由。
ip route-static 0.0.0.0 0 192.168.1.254：默认路由。
display ip routing-table：查看路由表（最常用路由排查命令）。
display ip routing-table protocol static：查看静态路由。
七、动态路由协议（OSPF / RIP）
OSPF（推荐用于中大型网络）：
ospf 1 router-id 1.1.1.1：启动进程并设置 Router-ID。
area 0：进入区域。
network 192.168.1.0 0.0.0.255：宣告网段。
display ospf peer：查看邻居（邻居 Up 是 OSPF 正常的关键）。
代码语言：javascript
AI代码解释
# 启动 OSPF 进程
[SW1] ospf 1 router-id 1.1.1.1
[SW1-ospf-1] area 0
[SW1-ospf-1-area-0.0.0.0] network 192.168.10.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0] network 192.168.1.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0] quit
[SW1-ospf-1] quit
# 发布默认路由
[SW1-ospf-1] default-route-advertise always
# 查看 OSPF 邻居和路由
[SW1] display ospf peer
[SW1] display ospf interface
[SW1] display ospf routing-table
RIP（简单但较少使用）：
rip 1 / version 2 / network 192.168.1.0
八、高级功能命令速览
ACL：acl 2000（基本）/acl 3000（高级），用于流量过滤。
NAT：动态 NAT、静态 NAT、端口映射（解决公网地址不足）。
Eth-Trunk：interface Eth-Trunk 1 + trunkport GigabitEthernet 0/0/1 to 0/0/3（链路聚合，提高带宽和冗余）。
VRRP：网关冗余协议，vrrp vrid 1 virtual-ip 192.168.1.254。
端口安全：port-security enable + port-security max-mac-num 5（防止 MAC 泛洪攻击）。
日志与调试：info-center enable、display logbuffer、debugging ip packet（调试后记得 undo debugging all）。
九、文件系统与设备管理
dir：查看当前目录文件。
more config.txt：查看文件内容。
copy / rename / delete / undelete：文件复制、重命名、删除与恢复。
tftp / ftp：通过 TFTP 或 FTP 传输文件（升级、备份常用）。
display saved-configuration：查看保存配置。
十、常用快捷键与操作技巧
?：在线帮助（输入命令后加空格再 ? 可看到参数提示）。
Tab：命令或参数补全。
↑ / ↓：历史命令回溯。
Ctrl + A / E：光标移到行首/行尾。
Ctrl + C：终止当前命令。
Ctrl + Z：返回用户视图。
screen-length 0：禁用分页显示（适合查看长输出）。
undo：撤销配置（如 undo ip address）。
DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。
更多推荐
0
0- 0
已为社区贡献1条内容
所有评论(0)
