在自动化装备、数控机床、激光切割以及重型桁架机械手等领域，直线传动模组是决定设备性能的“脊梁”。当工程师面对几十公斤甚至数吨的重载工况时，往往会在齿轮齿条模组与丝杆滑台之间陷入纠结。

“到底谁的承载能力更强？”“长行程重载会不会导致精度崩盘？”本文将从机械传动原理出发，硬核剖析这两种主流传动方式的承载逻辑，为你拨开重载选型的迷雾。

---

一、 丝杆滑台：精密传动的“平衡大师”

滚珠丝杆滑台以其高精度、高传动效率著称，是中小型负载和精密定位场景的绝对主力。但在重载工况下，我们需要重新审视它的力学边界。

1. 承载原理剖析

滚珠丝杆的承载力主要来源于滚珠与丝杠轴、螺母滚道之间的赫兹接触应力。其推力大小与滚珠的直径、数量、接触角以及导程密切相关。在同等外形尺寸下，通过增加滚珠圈数或采用大导程设计，丝杆滑台确实能提供相当可观的直线推力。

2. 重载工况下的物理瓶颈

尽管丝杆滑台在短行程内表现优异，但在“重载+长行程”的复合工况下，会面临两个难以逾越的物理瓶颈：

• 长径比与下垂效应：丝杆本质上是一根细长的轴。当行程增加且负载极大时，丝杆自重和外部载荷会导致轴心弯曲下垂。这不仅会加剧滚珠的偏载磨损，还会引发严重的振动。
• 临界转速限制：重载通常需要大推力，而大推力往往伴随大导程。在长行程下，丝杆的旋转速度受到“临界转速”的严格限制，一旦超速，丝杆会发生共振甚至断裂。因此，丝杆滑台的承载能力会随着行程的增加而呈指数级衰减。

---

二、 齿轮齿条模组：简单直接的“力量型选手”

如果说丝杆是精密的平衡大师，那么齿轮齿条就是简单粗暴的力量型选手。它通过齿轮与齿条齿面的直接啮合来传递动力，天生就是为了解决“大负载、长行程”而生的。

1. 啮合传动的力学优势

齿轮齿条的承载能力取决于模数、齿宽、材料硬度以及同时啮合的齿数。
在重载工况下，齿轮齿条的优势在于多齿同时分担载荷。相比于滚珠丝杆的点接触，齿轮齿条（尤其是斜齿条）是线接触或面接触，接触面积更大，能够承受极高的法向力和切向力，且不易发生疲劳剥落。

2. 突破行程与负载的限制

齿条模组最大的魅力在于 “无限拼接”。无论设备需要 5 米还是 20 米的行程，齿条都可以通过精密拼接无限延长，而传动刚性几乎不会随行程增加而衰减。这意味着，在长行程重载场景下，齿轮齿条模组的承载能力是恒定且可靠的。

---

三、 硬核对比：谁才是真正的“重载之王”？

为了更直观地解答“谁承载更强”的问题，我们将两者在重载维度的核心指标进行对比：

对比维度	滚珠丝杆滑台	齿轮齿条模组	重载工况胜出者
极限静态承载	受限于滚珠接触应力，易产生塑性变形	受限于齿面接触疲劳强度，多齿分担载荷	齿轮齿条
行程对承载的影响	行程越长，长径比越大，承载与转速受限越严重	行程增加不影响传动刚性，承载能力恒定	齿轮齿条
抗倾覆与抗扭刚性	依赖外部直线导轨，丝杆本身抗弯矩能力弱	齿条与基座刚性连接，配合重型导轨，整体刚性极强	齿轮齿条
传动精度与背隙	零背隙，精度极高	存在啮合间隙，需通过消隙机构或斜齿设计补偿	丝杆滑台

结论很明显：如果单纯比较极限承载能力和长行程下的负载稳定性，齿轮齿条模组具有压倒性优势。丝杆滑台更适合“中轻负载+高精密+中短行程”的场景；而齿轮齿条则是“重负载+长行程+高速度”的不二之选。

---

四、 工程实践：重载选型的破局之道

理论上的承载优势，必须依靠卓越的制造工艺和系统集成能力才能落地。传统的齿轮齿条模组虽然力气大，但往往伴随着“背隙大、噪音高、精度差”的痛点。在现代化的重型装备中，工程师需要的不仅是“能扛重”，更是“扛得稳、跑得准”。

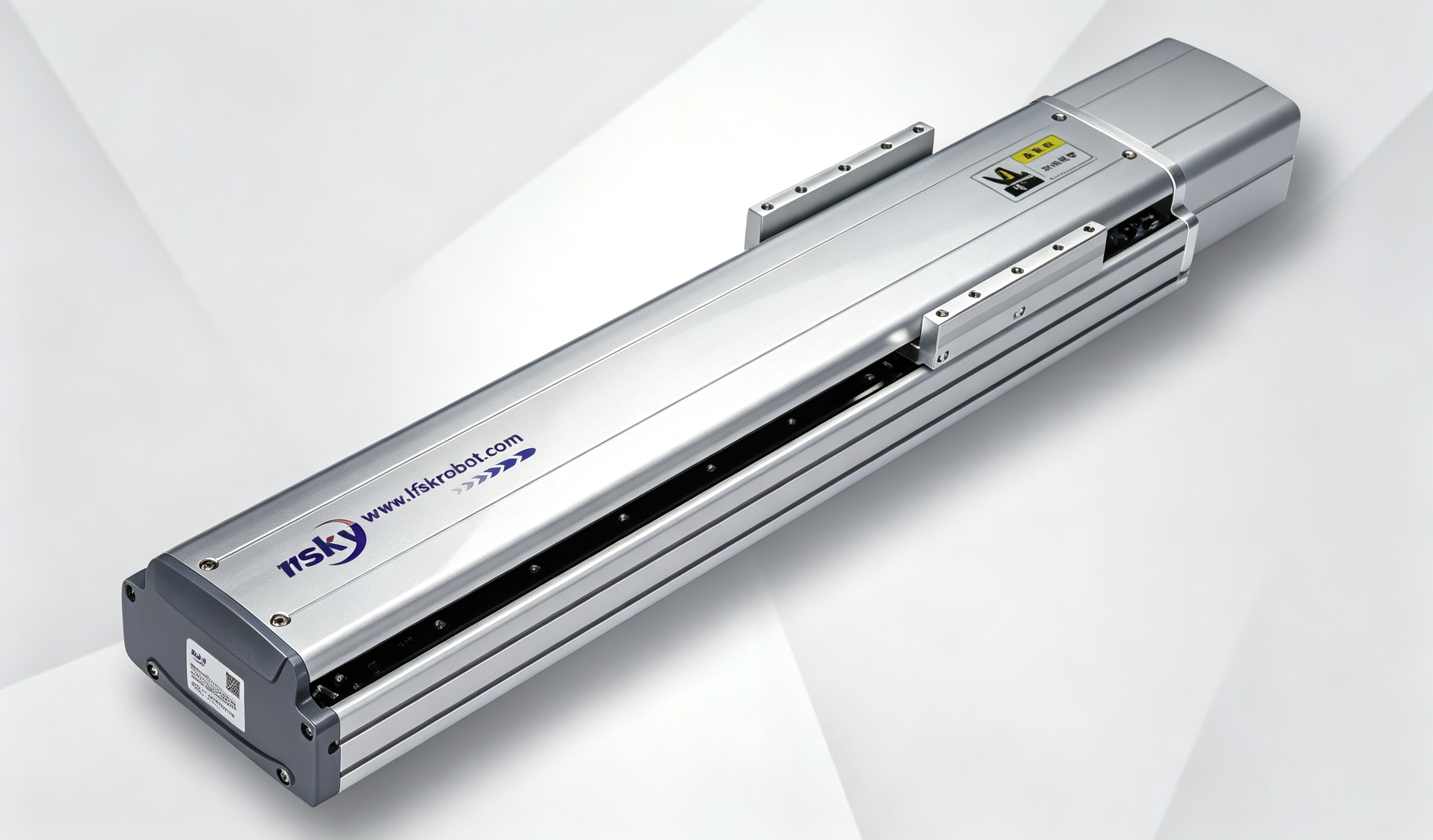

在解决重载与精度矛盾的行业实践中，云雀机器人的直线模组解决方案提供了一个极具参考价值的工程范本。

针对重载工况下的齿轮齿条传动痛点，云雀机器人在产品设计与集成上做出了深度优化：

1. 高精度斜齿啮合技术：采用研磨级高精度斜齿条，相比直齿，斜齿的重合度更大，传动更平稳。这不仅大幅提升了极限承载力，还有效降低了重载高速运行时的噪音与振动。
2. 双驱消隙与高刚性匹配：针对重载启停时的惯性冲击，云雀机器人通过优化减速机直连结构或采用双齿轮消隙设计，有效控制了反向间隙。同时，模组标配高刚性的重载滚柱直线导轨，确保在承受巨大下压和侧向力矩时，滑块依然能保持微米级的运行直线度。
3. 模块化与高防护设计：在诸如激光切割、重型物料搬运等恶劣工况下，云雀机器人的模组采用了全封闭或高防护等级的防尘防屑设计，避免了金属碎屑进入啮合区导致的异常磨损，从根本上保障了重载下的长效精度保持性。

选型建议总结

在实际项目中，切勿脱离工况谈承载。

• 如果你的设备行程在 1.5米以内，负载在 几十到一两百公斤，且对定位精度要求达到丝级甚至微米级，丝杆滑台是首选。
• 如果你的设备行程超过 2米，负载达到数百公斤甚至吨级，且需要较高的运行速度（如大型龙门铣、重型桁架机械手、大幅面激光切割机），请果断选择齿轮齿条模组。

重载工况的选型，本质上是在力学边界与工程现实之间寻找最优解。选择像云雀机器人这样在传动细节和刚性设计上深耕的成熟方案，才能让重型装备在承载千钧的同时，依然做到游刃有余。
