02-50Hz控制环：robotd如何用一条串口总线驱动15个舵机

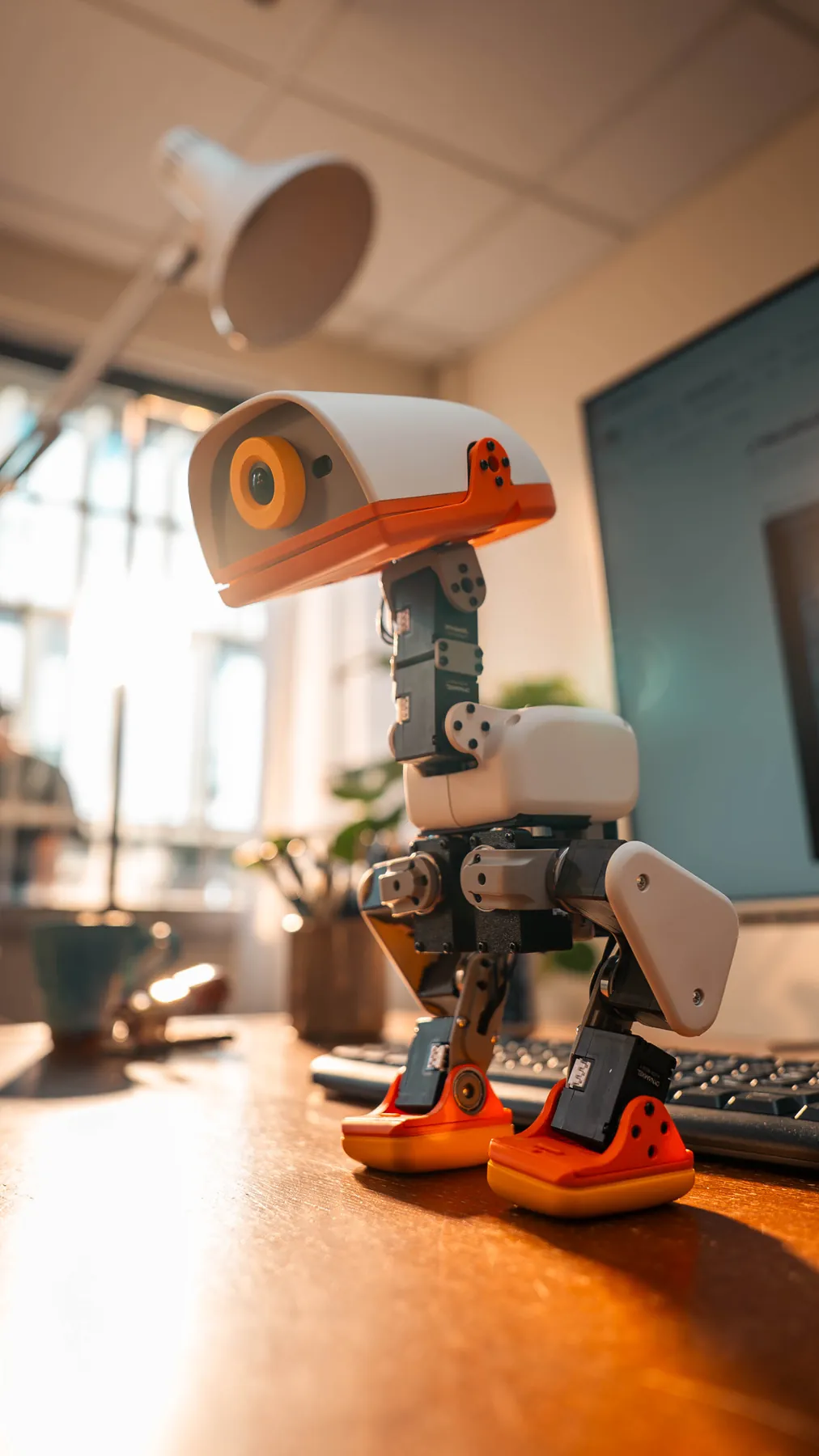

引子：机器人的"心跳"

大家好，我是黒漂技术佬。

上一篇我们解剖了 microduck 的整体架构，认识了那个 50Hz 的控制核心 robotd。今天这篇，我们要钻进 robotd 内部，看看它的核心——控制环（control loop）——到底是怎么运转的。

先理解一个物理事实：机器人不会自己待着不动。 重力时刻在拉着它，任何一个关节的角度偏差都会累积成摔倒。所以机器人的控制必须是一个持续不断的闭环：读传感器 → 算动作 → 发指令 → 再读传感器……如此往复，一刻不能停。

这个循环的每一次迭代，就叫一个控制周期（tick）。microduck 的控制周期是 20 毫秒（50Hz）。

20 毫秒意味着什么？你眨一次眼大约 100~150 毫秒，也就是说在人类眨一次眼的时间里，机器人已经完成了 5~7 次完整的"感知-决策-执行"。这个速度对于双足平衡是"够用但不宽裕"的——这决定了 robotd 里每一个函数都要为这 20ms 服务。

说句题外话：人形机器人的控制频率通常更高（MIT 的 Cheetah 能跑到 1kHz 以上），但 microduck 用 50Hz 就够——因为它是 25cm 的小个子，惯性小，对控制频率的要求天然低。控制频率不是越高越好，而是"够用就好"，因为频率越高，每周期可用的计算预算越少。

---

一、先看总线：15 个舵机怎么共享一条串口

microduck 用的舵机是 Dynamixel 系列——这几乎是双足小机器人界的"标准件"。Dynamixel 是韩国 ROBOTIS 公司做的智能串行总线舵机，每个舵机内置 MCU、驱动、编码器，可以通过一条总线菊花链串联。

关键信息在架构文档里：

15 个 Dynamixel 舵机 + 1 个 IMU，共享同一路 UART（一条串行总线）。控制环独占这条总线。

┌──────────────────────────────────────────────┐
│                  robotd                      │
│              控制环（50Hz 独占）               │
└──────────────────────┬───────────────────────┘
                       │ 一根 TX/RX 串口线
                       ▼
┌──────────┐  ┌──────────┐  ┌──────────┐      ┌──────┐
│ Dynamixel │  │ Dynamixel │  │ Dynamixel │  …  │ IMU  │
│   #1      │  │   #2      │  │   #3      │      │      │
└──────────┘  └──────────┘  └──────────┘      └──────┘

为什么 15 个舵机能共用一条 UART？因为 Dynamixel 是半双工总线协议：每个舵机有唯一 ID，主机发指令帧时带上目标 ID，只有匹配的舵机响应。整条总线上的设备分时共享一根线——发送、接收轮流来。

这里就引出了嵌入式实时控制里一个非常经典的总线时序问题：

50Hz 控制环 × 15 个舵机 = 每个周期只有 20ms，要完成 15 个舵机的读 + 15 个舵机的写。

• 读：查询每个舵机当前角度（比如用 Read 指令）；
• 写：下发每个舵机的目标位置/速度/力矩（Write 指令）。

一个 Dynamixel 帧大约几十字节，在 1Mbps 波特率下传一个帧大约零点几毫秒。但串口是半双工的，一次只能传一个方向，所以 30 个操作按顺序排下来，一个周期内总线就占用得七七八八了。这是控制环设计中必须精打细算的预算项。

有的机器人会为每条腿配一路串口来提升带宽，microduck 只用了 1 路——这又是"够用就好"的哲学。代价是控制环的时序必须把总线带宽算进去，这反而让它的设计更值得学习。

---

二、控制环内部：一个 20ms 的循环里发生了什么

架构文档里 robotd 的职责清单是：

motor control（电机控制）、kinematics（运动学）、odometry（里程计）、gait policies（步态策略）、sensor loop（传感器循环）、safety（安全）。

我们把它画成一个 50Hz 的流水线，一个 tick 大致长这样：

┌──────────────────── 一个控制周期（20ms）────────────────────┐
│                                                          │
│  ① 读传感器   ──►  ② 状态估计   ──►  ③ 策略推理   ──►  ④ 安全校验   ──►  ⑤ 下发指令  │
│  (15舵机角度)     (更新里程计/     (神经网络算出      (检查关节限位、    (写Dynamixel   │
│   + IMU姿态)       姿态等)          目标动作)          温度、摔倒)        总线)        │
│                                                          │
│  ⑥ 计时等待 —— 如果提前完成，sleep 到周期边界                         │
│                                                          │
└──────────────────────────────────────────────────────────┘

几个细节值得展开：

2.1 里程计（odometry）不是独立服务

注意架构文档里这句话：

odometry 是循环内的一个 struct，不是独立服务。它的输入恰好是循环已经读取的样本。

很多机器人系统会把里程计做成一个独立的模块或进程，但 microduck 选择把它塞进控制环内部。为什么？

因为里程计需要的是"当前周期刚读到的舵机角度"，而不是"可能延迟了几毫秒的别人算好的结果"。把状态估计放进控制环里，可以保证它读到的一定是最新鲜的样本，且不需要跨进程通信的开销。 这是嵌入式实时系统的经典取舍：与周期强耦合的计算，就应该住在周期里。

2.2 策略推理：神经网络在 50Hz 下跑

microduck 的步态不是写死的正弦曲线，而是神经网络策略（在仿真里用强化学习训练出来的，这个我们第 05 篇细讲）。

策略模型的输入是观察（observation）——包含关节角度、IMU 姿态、上一时刻动作等；输出是动作（action）——通常是目标关节位置或力矩。

在 RK3566（四核 A55，无 GPU 参与）上跑一个 ONNX 格式的小型 MLP 网络，单次推理大约几毫秒——完全装得进 20ms 的预算。这也是强化学习落地嵌入式的前提：模型必须小到端侧推理不吃掉整个控制周期。

2.3 安全层：在"意图"和"电机"之间

上一篇提到过，robotd 收到的是各种客户端发来的 intent（意图），比如"站起来"“往前走”。安全层就在意图和电机指令之间：

客户端意图 ──► 安全层仲裁 ──► 电机指令
                 │
                 ├── 摔倒检测（姿态异常？）
                 ├── 关节限位（角度超界？）
                 ├── 温度限制（舵机过热？）
                 └── 安全姿态（safe pose）逻辑

任何一个检查不过，意图就会被降级或拒绝。没有任何客户端能绕过这一层——本地手柄不行，远程 WebRTC 不行，脚本不行。这在机器人领域叫"权威仲裁"：本地客户端可以抢占远程客户端，但谁都不能跳过安全。

---

三、实时性的三个铁律

微控制器社区有个老梗：“实时系统里，没有’等一下’，只有’刚好’和’来不及’。” robotd 的设计里藏着三条保证实时性的铁律，值得我们每个做嵌入式的人抄作业。

铁律一：控制环绝不阻塞

架构文档原话：

控制环绝不阻塞于其他服务；跨服务读取均为 last-value-wins 缓存，非同步 RPC。

翻译成人话：

• robotd 需要其他服务的数据（比如 mediad 算出来的"球的位置"）时，不调用阻塞式 RPC 去等结果，而是读一个"最新值缓存"——拿到什么算什么，拿不到就用上一次的；
• 如果一个服务响应慢，robotd 不会等它，直接带着旧值继续跑。

为什么要这么极端？因为在 20ms 的周期里，一次网络阻塞可能就是 5~10ms 的延迟——控制环等不起。等一次可能没事，累积几次，机器人就摔了。

铁律二：deadman/heartbeat 心跳机制

安全章节里有一条：

deadman/heartbeat：RTT 超阈值自动停止。

如果你连着手机遥控鸭子，但手机和应用之间的链路延迟爆炸了——机器人必须能察觉"客户端失联"，然后自动进入安全姿态（比如停住、坐稳），而不是在等一个永远不会来的指令。

实现上通常是一个看门狗式心跳：客户端定期发心跳包，robotd 如果超过 N 个周期没收到，就判定链路失效，触发安全停止。这跟我们做无人售货柜设备与服务器的断线重连逻辑异曲同工，只不过机器人这边"断线后果"更严重——是物理性的摔倒。

铁律三：每个状态只有一个写者

架构文档的四条不变式（invariants）里有一条：

单写者每状态（single-writer per state）。

任何一个共享状态（关节角度、机器人姿态、任务状态），在任意时刻只能有一个进程/模块负责写入。多写者必然带来竞态和不确定性——在实时系统里，竞态不是 bug，是事故。

这和分布式系统的"单一权威"思想一脉相承，在 robotd 内部体现为：机器人状态只由控制环更新，其他模块只读。

---

四、可观测性：实时系统怎么"看病"

一个 50Hz 的系统，出了问题往往一闪而过——你没法"暂停"它来调试。所以 robotd 对可观测性的重视是刻进骨子里的：

手段	说明
结构化日志	各服务 stderr → journald（systemd 日志），首行统一格式 WARN starting service=... exe=...
健康状态接口	robotd 暴露 robot.health，一个命令/一次调用就能看全机健康
robotctl health	命令行一键体检，非零退出码可以直接做脚本门控
robotctl version	报告四维版本信息（系统/安装/运行/回滚），判断状态分歧

“能不能一命令看出所有东西的状态”——这是判断一个嵌入式系统工程成熟度最直观的标尺。很多项目代码写得花团锦簇，可现场排障时连"现在跑的是哪个版本、哪个服务活着"都查不清楚，那就是可观测性欠债。microduck 在这点上是个模范生。

---

五、我们能学到什么？

这一篇的技术点，落到我们自己的项目上，可以提炼成四条可迁移经验：

1. 控制频率 = 需求驱动，不是越大越好。 先算清楚物理系统的惯性时间常数，再定频率；频率定下来，每个周期能用的计算预算就定了，所有优化都要在这个预算里做。
2. 与周期强耦合的计算住进周期里。 里程计、状态估计这种"必须用最新样本"的模块，别拆成独立进程，放循环里最稳。
3. 安全执行权要收敛。 在安全关键系统里，唯一能"动手"的模块必须是受控的、可审计的；其他一切模块只能"提建议"（发意图）。这是 robotd 整个架构的魂。
4. 实时系统必须自带心跳和看门狗。 不管是机器人还是设备端，凡是"物理后果严重"的链路，都要有超时即停的兜底。

---

小结

robotd 的 50Hz 控制环，本质上是一个**"在 20ms 预算里完成感知-决策-执行闭环"的工程**。它的精彩之处不在某一行代码，而在于每一个设计决策都服务于同一个目标：让这个 20ms 的循环稳定、安全、可观测地永远跑下去。

• 15 个舵机 + IMU 挤在一条 UART 上 → 逼出了对总线时序的精打细算；
• 神经网络策略跑在 50Hz → 逼出了"模型必须小到装得进预算"的约束；
• 多客户端控制 → 逼出了 intent + 安全层的权威仲裁架构；
• 实时性要求 → 逼出了"绝不阻塞 + last-value-wins + 单写者"三条铁律。

资源受限不是缺陷，而是设计的催化剂。 这句话在 microduck 身上体现得淋漓尽致。

下一篇，我们从 robotd 走出来，看看它周围那 6 个守护进程是怎么通过 Unix socket 上的 JSON-RPC 协作成一个"微服务生态"的。

我是黒漂技术佬，咱们下篇见。
