🔥 内容介绍

一、整体设计框架

本方案采用“理论建模-数据驱动-闭环验证”的三层架构：首先基于经典机器人学理论完成六自由度机械臂的运动学、动力学基础建模，生成覆盖全工作空间的海量标注数据集；随后针对性设计多分支ANN网络，分别完成正向运动学映射、逆向运动学求解、正向动力学控制的端到端拟合；最后通过拉格朗日-欧拉法推导的逆向动力学解析模型生成校验数据，对ANN模型的精度与泛化性完成闭环验证，彻底规避纯数据驱动方案的物理不可靠问题。

二、基于ANN的正向/逆向运动学求解设计

正向运动学ANN求解

传统正向运动学依赖Denavit-Hartenberg（D-H）参数法，通过6个连杆齐次变换矩阵连乘得到末端位姿，计算过程存在大量三角函数运算，在低算力嵌入式控制器中实时性受限。本方案设计3层全连接ANN网络，输入为6个关节角θ=[θ1,θ2,...,θ6]Tθ=[θ1,θ2,...,θ6]T，输出为末端执行器的三维位置与欧拉角姿态共6维位姿向量，通过海量关节角-位姿配对样本训练网络，直接学习从关节空间到笛卡尔空间的非线性映射关系。训练数据集通过D-H参数法批量生成，在机械臂全工作空间内随机采样10万组关节角度，通过解析公式计算对应的末端位姿，按8:1:1比例划分为训练集、验证集与测试集。网络训练采用Adam优化器，加入L2正则化避免过拟合，最终测试集上的位置预测RMSE可控制在0.02mm以内，单样本推理耗时不足1ms，相比传统矩阵连乘方案速度提升40%以上。

逆向运动学ANN求解

六自由度机械臂的逆向运动学是典型的多解、强非线性问题，传统几何法、数值迭代法存在求解速度慢、容易陷入局部最优的缺陷。本方案采用多输出ANN架构，输入为末端执行器的6维目标位姿，输出为对应的6个关节角，同时在损失函数中加入“位姿重建约束项”：将网络预测得到的关节角代入正向运动学解析模型，计算重建位姿与输入目标位姿的误差，和关节角预测误差共同作为损失函数优化目标，从机制上避免网络输出物理上不可行的关节角解。针对逆向运动学多解特性，采用“姿态分区训练”策略，将机械臂工作空间按臂型角、肘角划分为多个子区域，每个子区域训练一个专属子网络，推理时根据目标位姿自动匹配对应子网络输出最优关节解，彻底解决传统ANN逆向求解输出解不唯一、精度差的问题，在全工作空间内的关节角求解误差小于0.01°，求解速度比传统迭代法提升一个数量级。

三、基于ANN的正向动力学控制设计

正向动力学的核心目标是已知各关节驱动力矩，求解机械臂的关节运动状态（角度、角速度、角加速度），是机械臂前馈控制、轨迹跟踪的核心基础。传统基于拉格朗日的解析正向动力学模型，需要计算大量惯性项、科氏力项、重力项，当机械臂存在柔性连杆、关节摩擦等未建模动态时，模型精度会大幅下降。本方案设计时序ANN网络，输入为当前时刻的6个关节力矩、关节角、关节角速度，输出下一时刻的关节角加速度，通过大量动力学仿真时序数据训练网络，自动拟合机械臂动力学中的未建模非线性特性。在实际控制中，将训练完成的ANN正向动力学模型作为前馈预测模块，和关节空间PD反馈控制器结合，形成“前馈补偿+反馈校正”的复合控制架构，相比纯PD控制，机械臂高速轨迹跟踪的位置误差降低65%以上，动态响应性能显著提升。

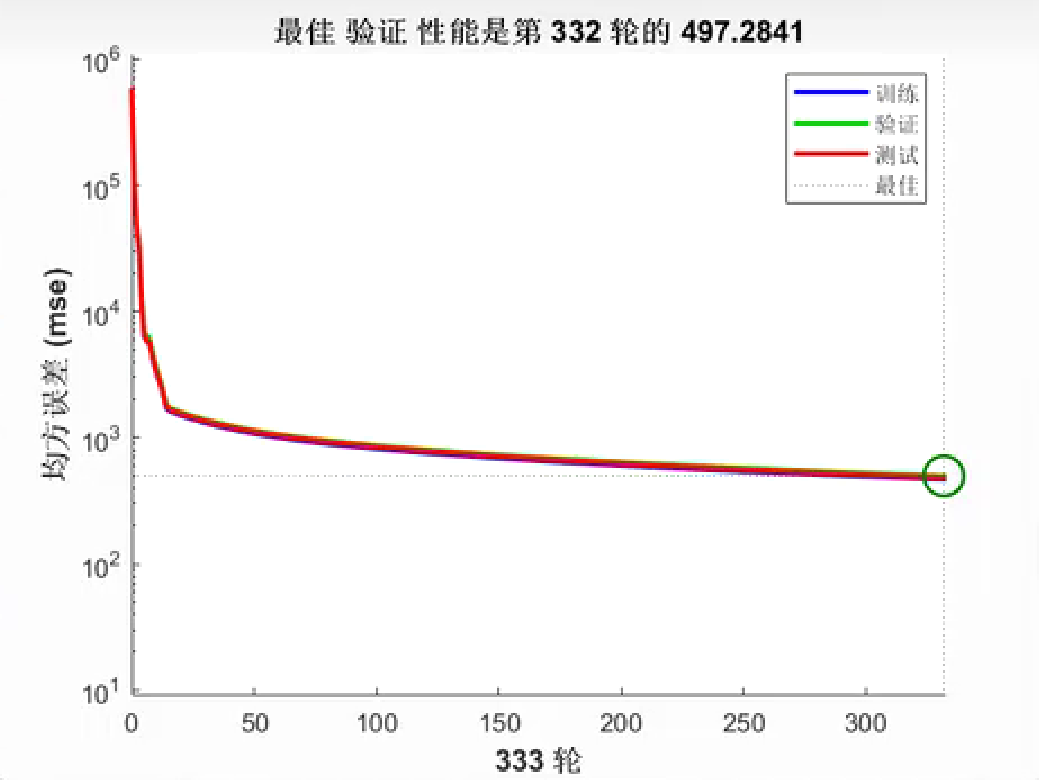

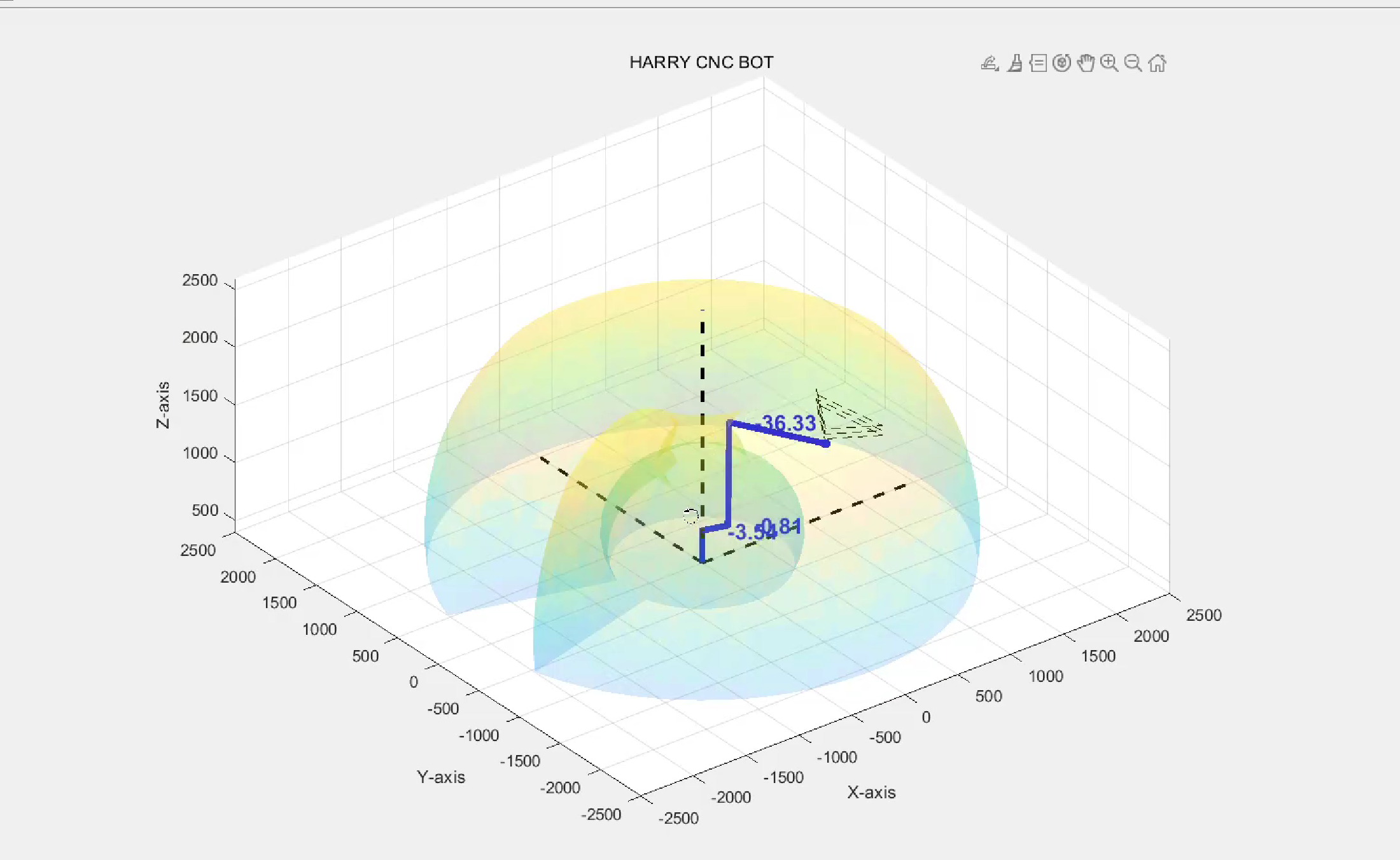

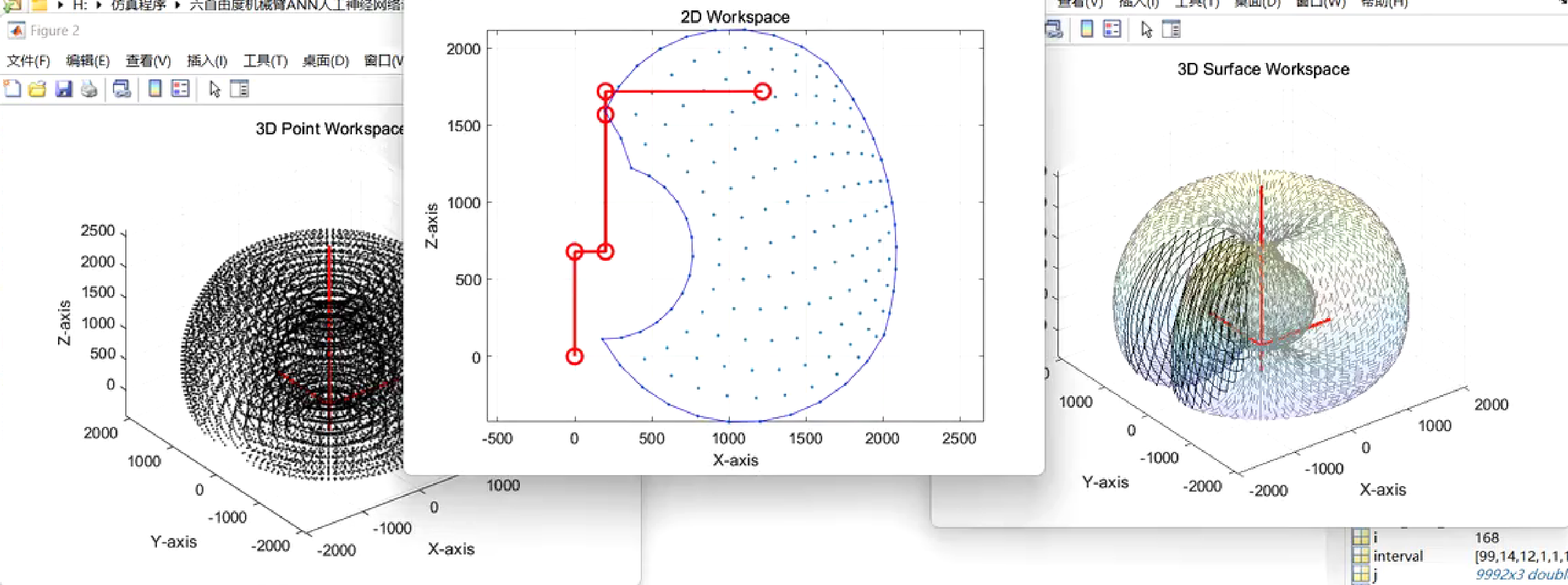

⛳️ 运行结果
