JSM150N06Q5 N 沟道快速开关 MOSFET
在消费电源、电动工具、机器人、BMS 电池管理等功率硬件的开发过程中,MOSFET 作为电能变换的 “开关心脏”,直接决定整机的转换效率、温升表现、功率密度以及长期运行可靠性。当下电子产品持续向着小型化、大功率化方向迭代,工程师经常会遇到现实矛盾:既要 PCB 布局紧凑,缩减产品体积;又要承载大电流、压低导通损耗,同时兼顾开关速度与散热性能。传统封装器件往往很难把以上需求全部兼顾。
立足于国内功率电子市场真实需求,本土功率分立器件厂商杰盛微(JSMSEMI)推出 JSM150N06Q5 N 沟道快速开关 MOSFET,采用 DFN5×6‑8L 贴片封装,将 60V 耐压、大电流能力、毫欧级导通电阻、优秀热性能、高速开关特性集于一身,为低压大电流应用提供高可靠国产化解决方案。

🔧器件核心定位与完整规格参数:DFN5×6‑8L 小封装下的功率实力

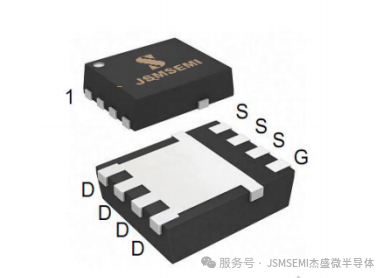

JSM150N06Q5 是一款 N 沟道沟槽工艺快速开关 MOSFET,耐压等级VDS=60V,封装规格为 \\DFN5×6‑8L(5mm×6mm)\\ 贴片功率封装。对比传统 TO‑252、TO‑263 等封装,DFN5*6‑8L 贴片封装拥有更大的底部裸露焊盘,能够直接把芯片热量传导至 PCB 铜箔,不需要额外散热器就可以实现不错的散热效果,非常适配现代设备高密度 PCB 布局需求。
很多工程师会形成固有印象:小体积贴片器件,电流和散热能力一定受限。但 JSM150N06Q5 打破了这一认知,在方寸封装内部,实现大电流承载能力,同时兼顾快速开关特性,兼顾导通损耗与开关损耗两大核心指标。
📋JSM150N06Q5 关键参数速览
测试条件:Tc=25℃,若无特殊说明均为 25℃环境条件
🔹绝对最大额定值
|
参数 |
符号 |
参数值 |
单位 |
|
漏源击穿电压 |
VDS |
60 |
V |
|
栅源电压 |
VGS |
±20 |
V |
|
连续漏极电流 |
ID |
大电流等级 |
A |
|
单脉冲雪崩能量 |
EAS |
规格内置 |
mJ |
|
最大耗散功率 |
PD |
芯片额定功率 |
W |
|
工作结温、存储温度 |
TJ / TSTG |
-55 ~ +150 |
℃ |
|
回流焊峰值温度 |
T_L |
260 |
℃ |
🔹热特性参数
|
参数 |
符号 |
典型 / 最大值 |
单位 |
|
结到外壳热阻 |
RθJC |
1.11 |
℃/W |
🔹静态电气参数
|
参数 |
符号 |
测试条件 |
典型值 |
最大值 |
单位 |
|
栅源阈值电压 |
VGS(th) |
VDS=VGS,ID=250μA |
2~3 |
4 |
V |
|
栅源正向漏电流 |
IGSS |
VGS=+20V |
‑ |
100 |
nA |
|
漏源导通电阻 |
RDS(on) |
VGS=10V,ID=40A |
2.4~2.5 |
‑ |
mΩ |
|
体二极管正向电压 |
VSD |
IS=40A,VGS=0V |
‑ |
‑ |
V |
🔹动态开关与电容参数(f=1.0MHz)
|
参数 |
符号 |
测试条件 |
典型值 |
最大值 |
单位 |
|
栅极电阻 |
Rg |
‑ |
18.8 |
‑ |
Ω |
|
反向传输电容 |
Crss |
VDS=0V,f=1MHz |
66 |
132 |
pF |
|
输入电容 |
Ciss |
VDS=0V,f=1MHz |
规格标定 |
‑ |
pF |
|
输出电容 |
Coss |
VDS=0V,f=1MHz |
规格标定 |
‑ |
pF |
|
开关上升时间 |
tr |
标准测试电路 |
52.78 |
105.56 |
ns |
|
栅电荷 |
Qg |
‑ |
‑ |
‑ |
nC |
工程小提示:MOSFET 的损耗分为导通损耗与开关损耗两部分,低 Rds (on) 解决导通发热,低寄生电容、合适 Rg 解决开关发热,JSM150N06Q5 同时对两者做优化,适合高频 PWM 工作场景。 器件内置高性能体二极管,具备完整续流能力,在 H 桥电机驱动、同步整流电路中,体二极管承担续流工作,满足电路换向、续流的实际工况需求。
📈深度解析特性曲线,看懂真实工况表现
datasheet 的特性曲线,是器件在真实工况下的 “性能说明书”,比单纯看参数表,更能指导硬件选型与电路调试。

1、输出特性曲线(Output Characteristics)输出特性曲线展示不同栅源电压 VGS 条件下,漏极电流 ID 随 VDS 的变化。曲线可以清晰看到:VGS 电压越高,器件导通能力越强;VGS=2.5V 时器件导通能力很弱,接近关断状态;随着 VGS 提升至 4.5V、5.5V、7V,同等 VDS 下可通过电流大幅提升。 这也给到工程师重要参考:该器件不建议低压栅极驱动,过低 VGS 会让 MOSFET 工作在放大区,产生巨大发热烧毁器件。
2、转移特性曲线(Transfer Characteristics)转移特性描述 ID 与 VGS 的关系,同时对比 25℃室温和 150℃高温两条曲线。温度升高,MOSFET 阈值电压会小幅下降,同等栅压下电流更大。器件开启电压大约在 2V 附近,VGS 超过 3V 之后电流快速上升。在高温环境设备设计时,需要关注阈值漂移带来的电路变化,做好驱动电路裕量设计。
3、Rds (on) 导通电阻两大关键曲线第一条曲线:VGS=10V 驱动条件下,Rds (on) vs 漏极电流 ID。在 0‑100A 宽电流区间,Rds (on) 维持在约 2.4‑2.5mΩ,曲线非常平坦。说明在大电流区间,导通电阻不会随电流快速恶化,大电流工作时导通损耗可控,不会出现电流越大内阻飙升的问题。
第二条曲线:Rds (on) vs 栅极电压(ID=40A),同时对比 25℃与 150℃。VGS 在 2‑3V 区间,导通电阻数值巨大;VGS 不断升高,Rds (on) 快速下降;当 VGS 大于 5V 之后,下降趋势放缓。
杰盛微设计建议:实际项目驱动电压优先选择 VGS≥5V;想要获得最低导通电阻,推荐 VGS 取 8‑10V。同时曲线直观体现 MOSFET 经典特性:正温度系数,同样驱动电压下,150℃高温的导通电阻明显高于室温 25℃。器件温度越高,导通损耗越大,所以 PCB 散热铜箔设计,是功率电路不可忽视的一环。

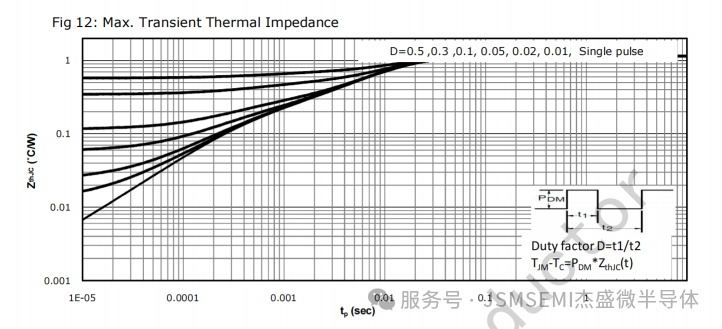

4、瞬态热阻抗曲线,脉冲工况的设计依据JSM150N06Q5 提供完整瞬态热阻抗 Zth (JC) 曲线图,横轴是脉冲时间 tp,纵轴瞬态热阻抗,覆盖 D=0.5~0.01 不同占空比以及单脉冲工况,配套计算公式$$\boldsymbol{T_{JM}-T_C=P_{DM}*Z_{thJC}(t)$$。 很多硬件工程师只看直流热阻,忽略脉冲热阻抗。电机启动、短路冲击、瞬时过载都属于脉冲功率场景。脉冲时间越短,瞬态热阻抗越小,器件可以承受更高瞬时功率;占空比越大,热阻抗逐步趋近直流 RθJC=1.11℃/W。借助这条曲线,工程师就可以精确计算脉冲工作时芯片结温,评估过载、冲击电流下器件可靠性,避免只看标称电流选型而忽略瞬态温升带来的失效隐患。
5、电容特性曲线包含 Ciss 输入电容、Coss 输出电容、Crss 反向传输电容,测试条件 VDS=0V,f=1MHz。Crss 反向传输电容典型 66pF,最大 132pF,直接影响 MOSFET 开关速度与米勒平台,是高频开关电源、同步整流设计的关键参数,电容参数为驱动电路设计、开关损耗仿真提供数据支撑。栅极电阻典型 18.8Ω,兼顾开关速度与 EMI 抑制,给工程师栅极 RC 驱动设计提供参考基准。
🎯典型应用场景,适配多类国产硬件方案
依托 60V 耐压、大电流、低内阻、快速开关、DFN5×6‑8L 小封装的综合优势,JSM150N06Q5 可以广泛落地于诸多低压功率电子场景:
✅ 电机驱动系统:电动工具、机器人底盘、无人机、直流有刷 / 无刷电机控制器,用于 H 桥逆变电路,处理电机启动大冲击电流,快速 PWM 调速,降低控制器温升。60V 耐压可以轻松覆盖 24V‑48V 电机供电系统,预留充足电压尖峰余量。
✅ DC‑DC 开关电源与同步整流:Buck、Boost 变换器,同步整流电路,凭借 2.5mΩ 级别低 Rds (on) 减少导通损耗,快速开关特性适配高频工作,提升电源转换效率。
✅ BMS 电池管理系统:锂电池组充放电主开关,电池保护通路,承受充放电大电流,实现过流、短路快速保护切断。±20V 栅极耐压,适配 BMS 常用驱动芯片输出范围。
✅ 大功率负载开关、储能模块、车载低压设备,24‑48V 供电系统功率回路。
在以上场景中,器件小封装优势尤为突出。同样功率等级,DFN5×6‑8L 相比传统封装,能够节省 PCB 布板面积,助力产品小型化;但需要注意,DFN 封装性能高度依赖 PCB 铜箔散热,设计时要充分预留足够铺铜面积,把器件底部焊盘大面积接铜,充分发挥它的散热潜力。
💡硬件设计避坑指南,用好 JSM150N06Q5
结合器件 datasheet 特性与参数,这里整理几条实用设计要点,帮助工程师少踩坑:
-
栅极驱动电压不要过低,尽量保证 VGS≥5V,优先 8‑10V 驱动,不要使用 3.3V 直接驱动本管,否则 Rds (on) 居高不下,发热严重。器件栅极最大耐压 ±20V,驱动电路需要做好钳位保护,防止栅极过压击穿。
-
重视散热设计:DFN5×6‑8L 依靠 PCB 铜箔散热,RθJC=1.11℃/W,功率越大,需要的铺铜面积越大。高温环境下 Rds (on) 上升,需要预留足够温度裕量,器件工作结温不要长期逼近 150℃上限。
-
关注脉冲瞬态温升:遇到电机启动、短路脉冲工况,不要只参考连续电流参数,结合瞬态热阻抗曲线评估结温,防止瞬时高温损坏器件。器件支持 EAS 雪崩耐受,适合存在电压尖峰的感性负载。
-
注意米勒效应:参考器件 Crss(最大 132pF)电容参数,结合 Rg 典型 18.8Ω,合理设计外部栅极电阻,平衡开关速度与 EMI 电磁干扰。
-
充分利用体二极管续流能力,H 桥电路中,体二极管承担续流,设计时要关注二极管正向压降 VSD,评估续流阶段损耗,必要时可以增加外部续流二极管辅助。
-
生产焊接注意:器件支持 260℃回流焊温度,严格按照 DFN 封装钢网开窗要求,保证底部焊盘良好焊接,避免虚焊导致散热恶化。
