1. 引言

本文是学习 VLA（Vision-Language-Action，视觉-语言-动作）模型的第 5 天内容。前几天的学习中，已经了解了 VLA 模型的整体架构、多模态大模型的基础知识，以及视觉编码器在 VLA 中的重要作用。本文将深入剖析 VLA 模型中视觉编码器的核心组件——ViT（Vision Transformer，视觉 Transformer）的算法原理，并动手实现一个简化版的 ViT 模型。

2. ViT 的核心思想

2.1 从 NLP 到 CV 的迁移

ViT 的核心思想非常简洁：将图像切分成固定大小的 Patch（图像块），然后把每个 Patch 展平并线性投影为向量，最后将这些向量作为 Token 输入标准的 Transformer 编码器。

这与 NLP 中把句子切分成词元（Token）的思路完全一致。Transformer 本身并不关心输入是文本还是图像，它只处理一组向量序列。因此，只要能将图像转化为一组向量序列，就能直接复用 Transformer 架构。

2.2 为什么需要 ViT

在 ViT 之前，视觉任务几乎被 CNN（卷积神经网络）统治。CNN 通过卷积核在图像上滑动来提取局部特征，具有平移等变性和局部感受野等归纳偏置。然而，CNN 的局部感受野限制了它对全局信息的建模能力，需要堆叠大量卷积层才能扩大感受野。

ViT 则完全抛弃了卷积操作，通过自注意力机制直接建模图像中任意两个位置之间的关系，天然具备全局建模能力。在数据量足够大的情况下，ViT 的性能可以超越 CNN。

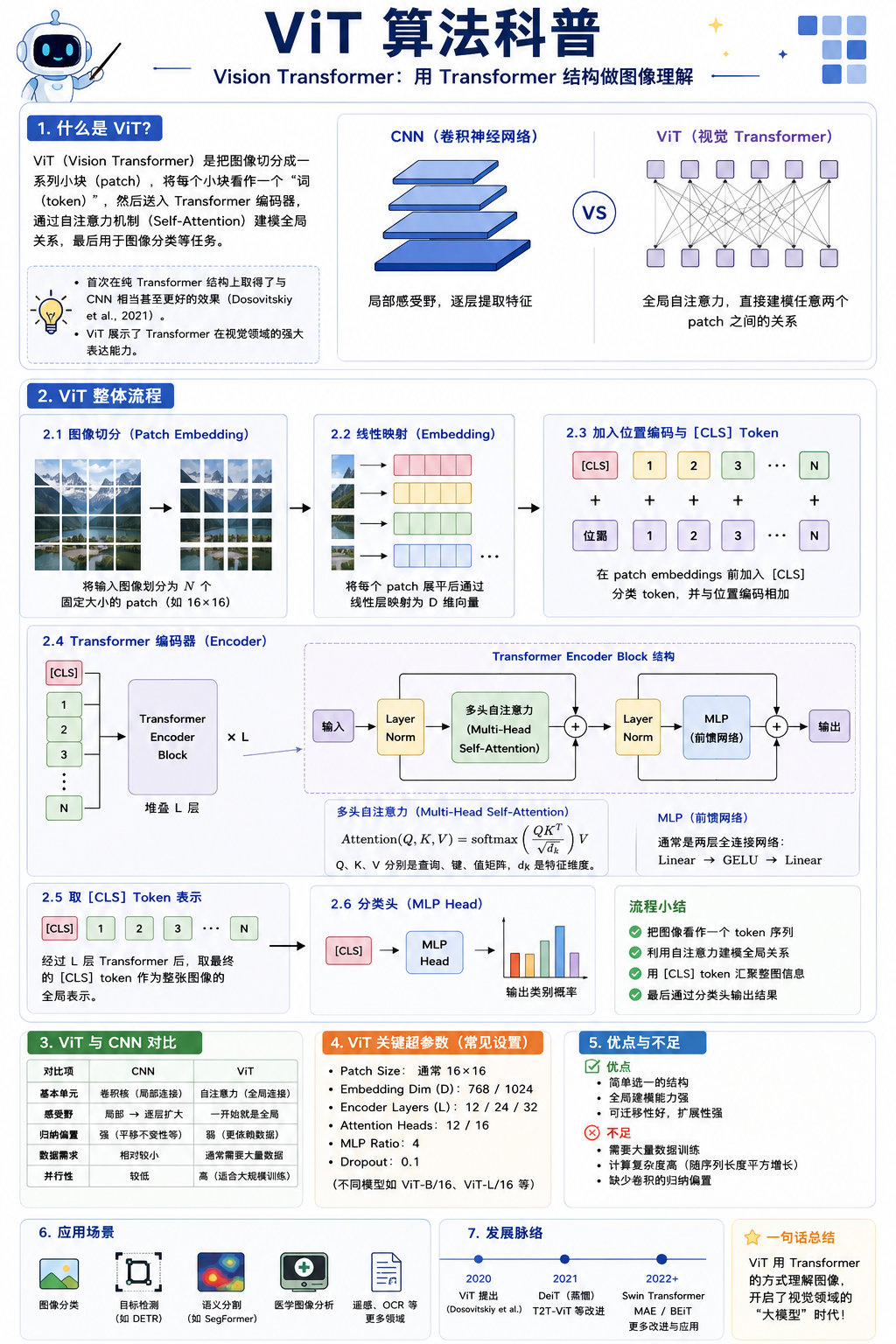

下面用一张流程图概括 ViT 的核心思想：

3. ViT 的模型结构

ViT 的整体结构可以分为以下几个部分：

1. Patch Embedding（图像块嵌入）：将图像切分为 Patch 并投影为向量。
2. 位置编码（Position Embedding）：为每个 Patch 添加位置信息。
3. [CLS] Token：用于聚合全局信息的特殊 Token。
4. Transformer Encoder（Transformer 编码器）：多层自注意力 + 前馈网络。
5. 分类头（Classification Head）：用于输出分类结果。

下面逐一讲解每个部分。

3.1 Patch Embedding

假设输入图像大小为 $H\times W\times C$（高 × 宽 × 通道数），将其切分为大小为 $P\times P$ 的 Patch。那么一共可以得到 $N=\frac{H\times W}{P^2}$ 个 Patch。
每个 Patch 的形状为 $P\times P\times C$，将其展平为一维向量，然后通过一个线性层（全连接层）投影到维度为 $D$ 的向量空间。这个 $D$ 就是 Transformer 的隐藏层维度（Hidden Size）。
在代码实现中，Patch Embedding 通常用一个卷积核大小为 $P$、步长为 $P$ 的卷积层来实现，这样既高效又简洁。

3.2 位置编码

Transformer 本身是置换不变的（Permutation Invariant），即打乱输入 Token 的顺序，输出结果不变。但图像 Patch 的顺序是有意义的，因此需要为每个 Patch 添加位置编码。
ViT 使用可学习的位置编码（Learnable Position Embedding），即初始化一组与 Patch 数量相同的可学习向量，在训练过程中自动学习每个位置合适的编码。位置编码与 Patch Embedding 直接相加，得到最终的输入向量。

3.3 [CLS] Token

在 BERT 中，[CLS] Token 被添加到序列开头，用于聚合整个序列的信息。ViT 沿用了这一设计：在 Patch 序列的最前面添加一个可学习的 [CLS] Token，它与所有 Patch 一起参与自注意力计算。

经过 Transformer 编码器后，[CLS] Token 对应的输出向量就包含了整个图像的全局信息，可以接一个分类头用于图像分类。在 VLA 模型中，这个 [CLS] Token 的输出（或所有 Patch 的输出）会被送入语言模型作为视觉特征。

3.4 Transformer Encoder

Transformer Encoder 由多个相同的 Block 堆叠而成，每个 Block 包含两个核心子层：

1. 多头自注意力（Multi-Head Self-Attention, MSA）：让每个 Token 与其他所有 Token 交互，建模全局依赖关系。
2. 多层感知机（MLP）：逐位置的前馈网络，通常包含两个全连接层和 GELU 激活函数。

每个子层都使用了残差连接（Residual Connection）和层归一化（Layer Normalization, LN）。ViT 采用的是 Pre-LN 结构，即先做 LayerNorm 再做注意力/MLP。

单个 Transformer Block 的内部计算流程如下：

3.5 分类头

对于图像分类任务，ViT 将 [CLS] Token 的输出经过 LayerNorm 后，送入一个线性分类头，输出各类别的 logits。在 VLA 模型中，分类头会被替换为与语言模型对齐的投影层。

下图展示了 ViT 的完整模型结构：

4. ViT 的数学原理

4.1 自注意力机制

自注意力是 Transformer 的核心。对于输入序列 $X\in {\mathbb{R}}^{N\times D}$，通过三个可学习的权重矩阵 $W_Q,W_K,W_V$ 计算 Query、Key、Value：
$$Q=X{W}_Q,K=X{W}_K,V=X{W}_V$$

然后计算注意力分数：

$$\text{Attention}(Q,K,V)=\text{softmax}\left(\frac{Q{K}^T}{\sqrt{d_k}}\right)V$$

其中 $d_k$ 是 Query/Key 的维度，除以 $\sqrt{d_k}$ 是为了防止点积结果过大导致梯度消失。

4.2 多头注意力

多头注意力将 $D$ 维的 Query、Key、Value 拆分为 $h$ 个头，每个头的维度为 $d_k=D/h$。每个头独立计算注意力，然后将结果拼接并线性投影：

$$\text{MSA}(X)=\text{Concat}({\text{head}}_1,\dots ,{\text{head}}_h)W_O$$

多头机制允许模型在不同的表示子空间中关注不同的信息，增强了模型的表达能力。

4.3 MLP 与残差连接

每个 Transformer Block 的计算过程可以表示为：

$$X^{\prime }=X+\text{MSA}(\text{LN}(X))$$
$$X^{\prime \prime }=X^{\prime }+\text{MLP}(\text{LN}(X^{\prime }))$$

其中 MLP 通常为：

$$\text{MLP}(Z)=\text{GELU}(Z{W}_1+b_1)W_2+b_2$$

GELU（Gaussian Error Linear Unit）是 ViT 中使用的激活函数，可以看作 ReLU 的平滑版本。

自注意力的计算过程可以用下图表示：

5. ViT 的 PyTorch 复现

下面使用 PyTorch 从零开始实现一个简化版的 ViT。为了便于理解，采用模块化的方式逐步实现。

5.1 导入依赖库

import torch
import torch.nn as nn
import torch.nn.functional as F
import math
from typing import Optional, Tuple

5.2 Patch Embedding 实现

class PatchEmbedding(nn.Module):
    """将图像切分为 Patch 并投影为向量。

    使用卷积核大小 = 步长 = patch_size 的卷积实现，
    等价于先切 Patch 再展平后做线性投影。
    """

    def __init__(self, in_channels: int = 3, patch_size: int = 16,
                 embed_dim: int = 768):
        super().__init__()
        self.patch_size = patch_size
        self.proj = nn.Conv2d(
            in_channels,
            embed_dim,
            kernel_size=patch_size,
            stride=patch_size,
        )

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        # x: [B, C, H, W]
        B, C, H, W = x.shape
        assert H % self.patch_size == 0 and W % self.patch_size == 0, \
            f"图像尺寸 {H}x{W} 必须能被 patch_size={self.patch_size} 整除"

        x = self.proj(x)  # [B, embed_dim, H/P, W/P]
        x = x.flatten(2)  # [B, embed_dim, N]
        x = x.transpose(1, 2)  # [B, N, embed_dim]
        return x

5.3 多头自注意力实现

class MultiHeadSelfAttention(nn.Module):
    """多头自注意力机制。"""

    def __init__(self, embed_dim: int, num_heads: int,
                 dropout: float = 0.0):
        super().__init__()
        assert embed_dim % num_heads == 0, \
            f"embed_dim={embed_dim} 必须能被 num_heads={num_heads} 整除"

        self.embed_dim = embed_dim
        self.num_heads = num_heads
        self.head_dim = embed_dim // num_heads
        self.scale = self.head_dim ** -0.5

        self.qkv = nn.Linear(embed_dim, embed_dim * 3)
        self.proj = nn.Linear(embed_dim, embed_dim)
        self.attn_drop = nn.Dropout(dropout)
        self.proj_drop = nn.Dropout(dropout)

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        B, N, D = x.shape

        # 计算 Q、K、V
        qkv = self.qkv(x)  # [B, N, 3*D]
        qkv = qkv.reshape(B, N, 3, self.num_heads, self.head_dim)
        qkv = qkv.permute(2, 0, 3, 1, 4)  # [3, B, num_heads, N, head_dim]
        q, k, v = qkv.unbind(0)

        # 计算注意力分数
        attn = (q @ k.transpose(-2, -1)) * self.scale  # [B, num_heads, N, N]
        attn = attn.softmax(dim=-1)
        attn = self.attn_drop(attn)

        # 加权求和
        x = (attn @ v)  # [B, num_heads, N, head_dim]
        x = x.transpose(1, 2).reshape(B, N, D)  # [B, N, D]
        x = self.proj(x)
        x = self.proj_drop(x)
        return x

5.4 MLP 实现

class MLP(nn.Module):
    """前馈网络：两个全连接层 + GELU 激活。"""

    def __init__(self, embed_dim: int, mlp_ratio: float = 4.0,
                 dropout: float = 0.0):
        super().__init__()
        hidden_dim = int(embed_dim * mlp_ratio)
        self.fc1 = nn.Linear(embed_dim, hidden_dim)
        self.fc2 = nn.Linear(hidden_dim, embed_dim)
        self.act = nn.GELU()
        self.drop = nn.Dropout(dropout)

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        x = self.fc1(x)
        x = self.act(x)
        x = self.drop(x)
        x = self.fc2(x)
        x = self.drop(x)
        return x

5.5 Transformer Block 实现

class TransformerBlock(nn.Module):
    """单个 Transformer Block：Pre-LN 结构。"""

    def __init__(self, embed_dim: int, num_heads: int,
                 mlp_ratio: float = 4.0, dropout: float = 0.0):
        super().__init__()
        self.norm1 = nn.LayerNorm(embed_dim)
        self.attn = MultiHeadSelfAttention(embed_dim, num_heads, dropout)
        self.norm2 = nn.LayerNorm(embed_dim)
        self.mlp = MLP(embed_dim, mlp_ratio, dropout)

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        x = x + self.attn(self.norm1(x))
        x = x + self.mlp(self.norm2(x))
        return x

5.6 完整 ViT 模型实现

class ViT(nn.Module):
    """Vision Transformer 完整实现。

    参数:
        img_size: 输入图像尺寸（假设为正方形）
        patch_size: Patch 尺寸
        in_channels: 输入图像通道数
        num_classes: 分类类别数
        embed_dim: 隐藏层维度
        depth: Transformer Block 数量
        num_heads: 注意力头数
        mlp_ratio: MLP 隐藏层维度倍数
        dropout: Dropout 概率
    """

    def __init__(self, img_size: int = 224, patch_size: int = 16,
                 in_channels: int = 3, num_classes: int = 1000,
                 embed_dim: int = 768, depth: int = 12,
                 num_heads: int = 12, mlp_ratio: float = 4.0,
                 dropout: float = 0.0):
        super().__init__()

        self.patch_embed = PatchEmbedding(in_channels, patch_size, embed_dim)

        num_patches = (img_size // patch_size) ** 2
        self.cls_token = nn.Parameter(torch.zeros(1, 1, embed_dim))
        self.pos_embed = nn.Parameter(
            torch.zeros(1, num_patches + 1, embed_dim)
        )
        self.pos_drop = nn.Dropout(dropout)

        self.blocks = nn.Sequential(*[
            TransformerBlock(embed_dim, num_heads, mlp_ratio, dropout)
            for _ in range(depth)
        ])

        self.norm = nn.LayerNorm(embed_dim)
        self.head = nn.Linear(embed_dim, num_classes)

        # 初始化权重
        nn.init.trunc_normal_(self.pos_embed, std=0.02)
        nn.init.trunc_normal_(self.cls_token, std=0.02)
        self.apply(self._init_weights)

    def _init_weights(self, module):
        if isinstance(module, nn.Linear):
            nn.init.trunc_normal_(module.weight, std=0.02)
            if module.bias is not None:
                nn.init.zeros_(module.bias)
        elif isinstance(module, nn.LayerNorm):
            nn.init.ones_(module.weight)
            nn.init.zeros_(module.bias)

    def forward(self, x: torch.Tensor) -> torch.Tensor:
        B = x.shape[0]

        # Patch Embedding
        x = self.patch_embed(x)  # [B, N, D]

        # 拼接 [CLS] Token
        cls_token = self.cls_token.expand(B, -1, -1)
        x = torch.cat([cls_token, x], dim=1)  # [B, N+1, D]

        # 添加位置编码
        x = x + self.pos_embed
        x = self.pos_drop(x)

        # Transformer Encoder
        x = self.blocks(x)

        # 取 [CLS] Token 输出
        x = self.norm(x[:, 0])

        # 分类头
        x = self.head(x)
        return x

5.7 测试模型

def test_vit():
    """测试 ViT 模型的前向传播。"""
    # 使用小尺寸参数便于快速验证
    model = ViT(
        img_size=32,
        patch_size=8,
        in_channels=3,
        num_classes=10,
        embed_dim=128,
        depth=4,
        num_heads=4,
        mlp_ratio=2.0,
        dropout=0.1,
    )

    # 随机生成一个 batch 的输入
    x = torch.randn(2, 3, 32, 32)
    out = model(x)

    print(f"输入形状: {x.shape}")
    print(f"输出形状: {out.shape}")
    assert out.shape == (2, 10), f"输出形状错误: {out.shape}"
    print("✅ 前向传播测试通过！")


if __name__ == "__main__":
    test_vit()

运行上述代码，输出结果如下：

输入形状: torch.Size([2, 3, 32, 32])
输出形状: torch.Size([2, 10])
✅ 前向传播测试通过！

在动手实现之前，先用一张图梳理各模块之间的依赖关系与数据流向：

6. 在 VLA 中使用 ViT

在 VLA 模型中，ViT 通常作为视觉编码器，将机器人摄像头采集的图像转换为视觉特征序列。与图像分类任务不同，VLA 中的 ViT 有以下几点差异：

1. 不使用分类头：VLA 不需要输出类别概率，而是将 [CLS] Token 或所有 Patch Token 的输出作为视觉特征，送入后续的语言模型。
2. 分辨率更高：机器人观测的图像通常分辨率较高（如 224×224 或更高），以保留足够的空间细节。
3. 与语言模型对齐：ViT 输出的特征维度需要与语言模型的输入维度对齐，通常通过一个投影层实现。
4. 可能使用冻结或微调策略：在 VLA 训练中，ViT 可以冻结（不更新参数）或进行微调，取决于数据量和训练策略。

下面是一个在 VLA 中使用 ViT 的简化示例：

class VLAVisionEncoder(nn.Module):
    """VLA 中的视觉编码器：ViT + 投影层。"""

    def __init__(self, img_size: int = 224, patch_size: int = 16,
                 embed_dim: int = 768, depth: int = 12,
                 num_heads: int = 12, llm_dim: int = 4096):
        super().__init__()
        # 加载预训练 ViT（这里用我们上面实现的 ViT）
        self.vit = ViT(
            img_size=img_size,
            patch_size=patch_size,
            num_classes=0,  # 不需要分类头
            embed_dim=embed_dim,
            depth=depth,
            num_heads=num_heads,
        )
        # 移除分类头
        self.vit.head = nn.Identity()

        # 投影层：将 ViT 输出维度映射到 LLM 输入维度
        self.proj = nn.Linear(embed_dim, llm_dim)

    def forward(self, images: torch.Tensor) -> torch.Tensor:
        # images: [B, C, H, W]
        B = images.shape[0]

        # 提取视觉特征
        x = self.vit.patch_embed(images)  # [B, N, D]

        # 拼接 [CLS] Token 并添加位置编码
        cls_token = self.vit.cls_token.expand(B, -1, -1)
        x = torch.cat([cls_token, x], dim=1)
        x = x + self.vit.pos_embed

        # Transformer Encoder
        x = self.vit.blocks(x)
        x = self.vit.norm(x)

        # 投影到 LLM 维度
        x = self.proj(x)  # [B, N+1, llm_dim]
        return x

最后，用一张图总结 ViT 在 VLA 模型中的位置与作用：

本文深入学习了 ViT 的算法原理，并动手用 PyTorch 从零实现了一个完整的 ViT 模型。回顾一下本文的关键知识点：
今天我们深入学习了 ViT 的算法原理，并动手用 PyTorch 从零复现了一个完整的 ViT 模型。让我们回顾一下今天的关键知识点：

1. ViT 的核心思想：将图像切分为 Patch，线性投影为向量，输入标准 Transformer 编码器。
2. 模型结构：Patch Embedding + 位置编码 + [CLS] Token + Transformer Encoder + 分类头。
3. 数学原理：自注意力机制、多头注意力、残差连接与 LayerNorm。
4. 代码实现：从 Patch Embedding 到完整 ViT 的模块化 PyTorch 实现。
5. VLA 中的应用：ViT 作为视觉编码器，输出视觉特征供语言模型使用。

明天我们将继续学习 VLA 中的视觉-语言对齐机制，了解如何将 ViT 提取的视觉特征与文本特征进行对齐，敬请期待！
