有感FOC vs 无感FOC：高性能伺服与低成本量产的技术选择

一、引言

在现代电机控制领域，FOC（Field Oriented Control，磁场定向控制）已经成为永磁同步电机（PMSM）和无刷电机控制的重要技术方案。

FOC控制的核心是通过坐标变换，将三相交流电流转换到同步旋转坐标系下，实现对电机磁场和转矩的独立控制。

而在FOC系统中，一个关键问题是：

转子的位置角度θ如何获取？

根据角度获取方式不同，FOC主要分为：

• 有感FOC（Sensored FOC）
• 无感FOC（Sensorless FOC）

两者并不是简单的替代关系，而是在性能、成本、可靠性之间进行权衡。(电子先锋)

---

二、有感FOC：追求极致性能和可靠性

1. 什么是有感FOC？

有感FOC通过外部位置传感器直接获取转子角度。

常见传感器包括：

• 编码器（Encoder）
• 旋转变压器（Resolver）
• 霍尔传感器（Hall）

控制流程：

转子位置传感器
        ↓
机械角度 θm
        ↓
极对数转换
        ↓
电角度 θe
        ↓
Park变换
        ↓
FOC控制

由于能够实时获得准确的转子位置，因此有感FOC具有更高的控制精度和动态响应能力。

---

三、有感FOC主要应用领域

1. 工业伺服系统

典型应用：

• 工业机器人
• 机械臂关节
• CNC机床
• 半导体制造设备

这些应用通常要求：

• 高位置精度
• 快速动态响应
• 低速稳定运行
• 高可靠性

例如机器人关节：

启动时需要精确控制输出力矩，同时保持位置稳定，因此通常采用编码器反馈。

---

2. 汽车电驱系统

新能源汽车主驱电机也是有感FOC的重要应用领域。

常见方案：

• 旋变
• 磁编码器

原因：

汽车需要满足：

• 高可靠性
• 宽温度范围
• 安全要求

特别是在：

• 低速起步
• 泊车
• 爬坡

等工况下，需要准确知道转子位置。

---

四、无感FOC：面向低成本、大规模应用

1. 什么是无感FOC？

无感FOC取消了位置传感器，而是通过：

• 电流
• 电压
• 电机数学模型
• 观测器算法

估算转子位置。

典型方法：

• 滑模观测器（SMO）
• 模型参考自适应（MRAS）
• 卡尔曼滤波（EKF）
• 高频注入（HFI）

控制流程：

电流采样
   ↓
观测器算法
   ↓
估算转子角度 θ
   ↓
Park变换
   ↓
FOC控制

---

五、无感FOC主要应用领域

1. 家电领域

典型：

• 空调压缩机
• 洗衣机
• 风机

特点：

• 数量巨大
• 成本敏感
• 对极限控制精度要求较低

如果增加编码器：

不仅增加硬件成本，还会降低系统可靠性。

因此无感方案更加适合。

---

2. 风机、水泵

应用：

• 工业风机
• 水循环泵
• HVAC系统

特点：

• 长时间运行
• 转速变化较缓慢
• 更关注效率和成本

---

3. 电动工具和两轮车

例如：

• 电钻
• 电锯
• 电动车
• 平衡车

这些产品追求：

• 低成本
• 高效率
• 小体积

无感FOC可以减少传感器和连接线，提高产品竞争力。

---

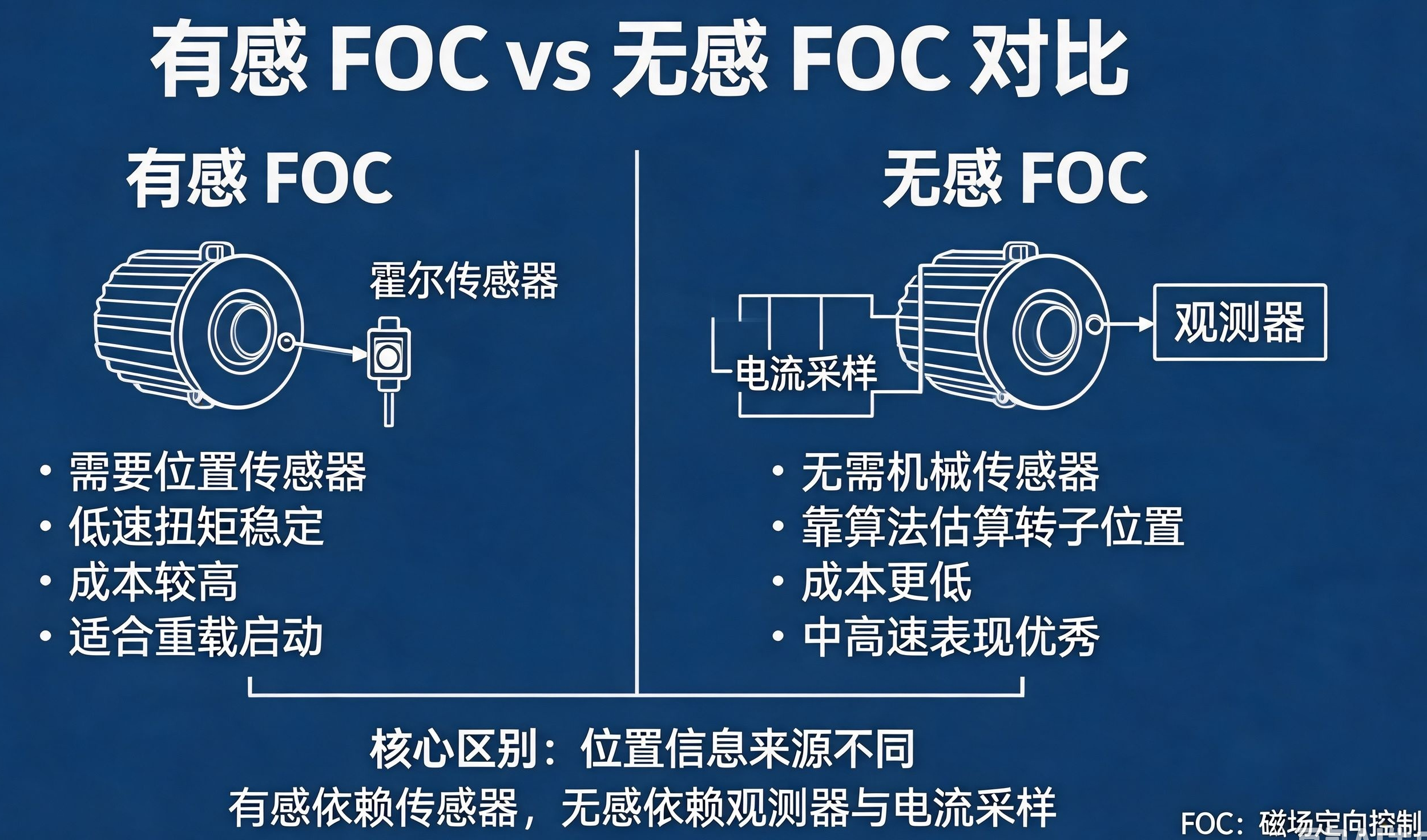

六、有感FOC与无感FOC对比

对比	有感FOC	无感FOC
角度来源	编码器/旋变	算法估算
成本	高	低
控制精度	★★★★★	★★★
低速性能	★★★★★	★★
高速性能	★★★★★	★★★★
可靠性	传感器可能故障	结构简单
算法复杂度	较低	较高
适合场景	高性能设备	大规模产品

---

七、未来发展趋势

1. 高端设备继续采用有感方案

未来：

机器人、工业自动化、精密制造领域，对性能要求越来越高。

因此：

高精度伺服系统仍然会长期依赖编码器和旋变。

---

2. 大量消费级产品进一步无感化

随着MCU性能提升和算法优化：

越来越多产品会采用：

无位置传感器
+
高性能FOC算法
+
低成本MCU

例如：

• 家电
• 电动工具
• 小型机器人
• 智能硬件

---

3. AI算法进入电机控制领域

未来的发展方向：

传统：

数学模型
↓
观测器
↓
角度估算

未来：

电流
电压
温度
负载
↓
AI模型
↓
更加准确的位置估计

利用机器学习优化：

• 参数辨识
• 转子位置估计
• 故障预测

已经成为新的研究方向。

---

4. 有感与无感融合

未来并不是：

“有感替代无感”

而可能是：

低速：
传感器辅助

高速：
无感估计

异常：
自动切换

通过融合方案，同时获得：

• 有感的精度
• 无感的可靠性

---

八、总结

有感FOC和无感FOC代表了两种不同的发展方向：

有感FOC：

面向高性能、高可靠场景：

• 工业机器人
• CNC机床
• 半导体设备
• 汽车电驱

核心优势：

精准控制。

无感FOC：

面向低成本、大规模应用：

• 家电
• 风机水泵
• 电动工具
• 两轮车

核心优势：

降低成本，提高可靠性。

未来电机控制的发展趋势：

高端设备继续追求更高精度的有感控制，大规模产品则通过算法优化逐渐向无感化发展，同时结合AI和智能算法提升控制性能。

对于电机控制工程师而言，掌握有感FOC是理解伺服系统的基础，而掌握无感算法则是进入高性能电机控制领域的重要方向。
