先搞懂VLAN是什么

虚拟 VLAN 技术利用逻辑划分，在同一套物理网络上虚拟出多个相互隔离的局域网。 基础实现依靠 802.1Q 标签机制，通过 Access、Trunk 端口实现二层隔离；依靠 SVI 虚拟接口实现 VLAN 间路由。 扩展方案包含 VLAN 聚合、用户隔离 VLAN；云场景使用 VXLAN 实现大规模、跨地域的虚拟二层网络。 核心价值：隔离广播域、安全隔离、灵活部署、降低硬件布线成本。

一、基础标准虚拟 VLAN：802.1Q（传统 VLAN）

原理

在以太网数据帧头部插入 4 字节 VLAN Tag（标签），用标签区分不同逻辑局域网。

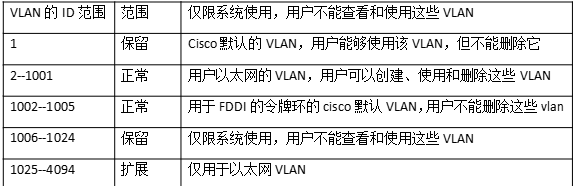

• Tag 内包含VLAN ID（1~4094）
• 同一物理交换机、同一根网线，依靠标签划分多个独立广播域。
•
• 可以最多创建255个VLAN，

两种端口模式（虚拟 VLAN 落地方式）

1. Access 端口 端口仅允许一个 VLAN，发出帧不带标签 Untagged，直连 PC、摄像头等终端。

俗称 “物理 VLAN”，只是端口绑定 VLAN，仍然是逻辑划分，不是物理隔离。

1. Trunk 端口（核心虚拟链路技术） 一条物理链路承载多个带标签 VLAN 流量，实现跨交换机同 VLAN 互通。 ✅ 价值：不用为每个网段单独布线，物理链路复用，逻辑网络隔离

SVI / VLANIF（三层虚拟 VLAN 接口）

无对应的物理网口，纯逻辑虚拟接口，每一个 VLAN 创建一个三层接口配置 IP，作为该网段网关，实现VLAN 间路由。

这就是大家口中最常说的「虚拟 VLAN 接口技术」

二、传统 VLAN 核心作用（虚拟技术带来的能力）

1. 分割广播域 物理交换机默认整台设备一个广播域；通过 VLAN 虚拟划分，广播只在本 VLAN 转发，抑制广播风暴。
2. 二层流量隔离 不同 VLAN 设备二层无法直接通信，提升内网安全（财务、办公、监控隔离）。
3. 组网灵活，不受物理位置限制 员工更换工位，不需要重新布线，交换机上修改端口 VLAN 配置即可变更所属网段。
4. 节约设备与布线成本 一台交换机虚拟出多个局域网，替代多台物理独立交换机。

三、进阶虚拟 VLAN 衍生技

1. Super VLAN（VLAN 聚合）

虚拟 VLAN 优化技术

• 1 个Super VLAN（超级 VLAN） 包含多个 Sub VLAN（子 VLAN）
• 所有子 VLAN 共用同一个三层网关（Super VLAN 接口 IP）
• 优点：节省大量 IP 网段、网关地址，解决大量 VLAN 浪费子网的问题
• 限制：子 VLAN 之间二层隔离，三层可以互通

2. Isolate-user-VLAN（隔离用户 VLAN，华为常用）

企业宽带、酒店组网：用户之间二层隔离，但都可以访问上联服务器 / 网关。

3. VXLAN（Virtual Extensible LAN 虚拟扩展局域网）

⚠️ 新一代 Overlay 虚拟 VLAN 技术，重点！ 传统 802.1Q VLAN 限制：VLAN ID 最大 4094，只能在局域网内生效。 VXLAN 解决痛点：

1. 使用 24 位 VXLAN ID（0~16777215），支持上千万虚拟网段
2. 基于 UDP 封装，可以跨三层网络、跨机房、跨公网建立虚拟二层网络
3. 广泛用于云计算、服务器虚拟化（VMware、K8s 云平台） 工作方式：在原始以太网帧外层新增 UDP/IP 头部，把二层流量封装在三层 IP 网络传输，属于隧道式虚拟局域网。

简单区分： ✅ 802.1Q VLAN：Underlay，局域网内部传统虚拟 VLAN ✅ VXLAN：Overlay，大网络、云环境的虚拟扩展 VLAN

四、关键误区纠正

1 ❌ 错误：存在物理 VLAN 和虚拟 VLAN 两种独立技术

✅ 正确：没有 “物理 VLAN 技术”，VLAN 全部是逻辑虚拟技术。Access 只是 VLAN 的端口工作模式，大家只是口头俗称。

2 ❌ 错误：SVI 是独立于 VLAN 的新技术

✅ 正确：SVI 只是VLAN 的三层虚拟接口，属于 VLAN 技术的三层扩展。

3 ❌ 混淆 VLAN 与 VXLAN VLAN：依靠帧标签，局限同一二层网络，上限 4094；

VXLAN：隧道封装，跨三层，海量虚拟网络，云环境专用。

五、ACC/Trunk对比

模式	用途	VLAN 数量	VLAN 标签
Access	接电脑终端	仅 1 个 VLAN	向外发送不带标签
Trunk	交换机互相连接	多个 VLAN	携带 VLAN 标签传输

交换机实体操作：

命令	完整全称	含义
Switch>en	enable en	从用户模式进入特权模式，获得查询、管理权限
Switch#conf t	configure terminal conf t	进入全局配置模式，可以创建 VLAN、修改设备参数
Switch(config)#vlan 10	vlan 10 vlan10	创建 VLAN 10，并进入 VLAN 配置子模式；若已存在则直接进入
Switch(config-vlan)#exit	exit	退出 VLAN 配置模式，返回全局配置模式
Switch(config)#int f0/1	interface FastEthernet0/1 int	进入 FastEthernet 0/1 接口配置模式
Switch(config-if)#sw mo ac	switchport mode access sw mo acc	将接口设置为 Access 接入模式，用于连接电脑、终端设备
Switch(config-if)#sw ac vlan 10	switchport access vlan 10 sw acc vlan	把该 Access 接口划分到 VLAN 10，接口下终端属于 VLAN10
Switch(config-if)#exit	exit	退出接口配置模式，回到全局配置模式
Switch(config)#int f0/24	interface FastEthernet0/24 int	进入 FastEthernet 0/24 接口配置模式
Switch(config-if)#sw mo t	switchport mode trunk sw mo t	将接口设置为 Trunk 干道模式，可同时转发多个 VLAN 流量，用于交换机互联
