交换综合实验报告

 MSTP+VRRP交换综合实验

 1. 掌握MSTP部署，实现不同VLAN流量负载分担；
2. 掌握VRRP冗余网关配置，实现网关备份；
3. 实现二层根桥与VRRP Master保持一致，规避次优转发路径；
4. 完成VLAN间通信，实现全网互通；
5. 理解VRRP Track链路监控功能，实现故障自动切换。

 实验拓扑

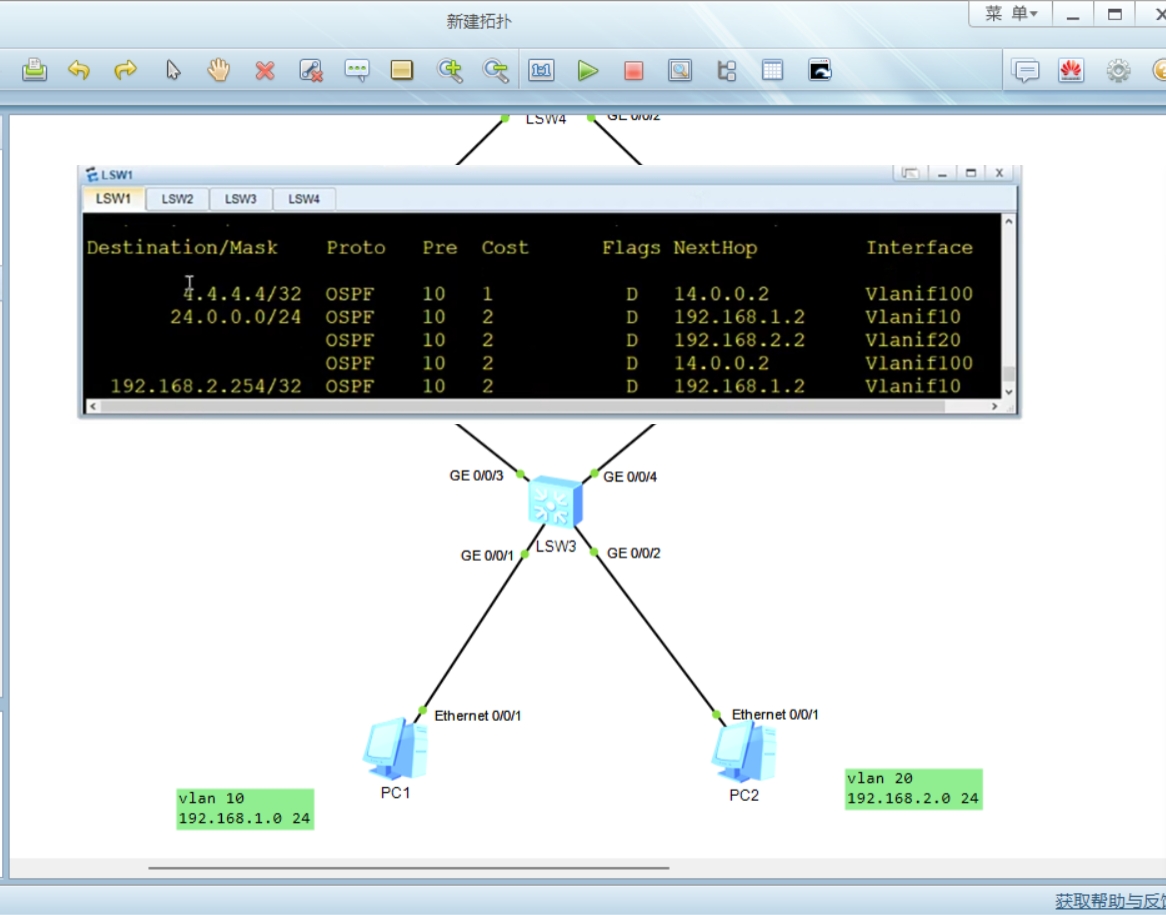

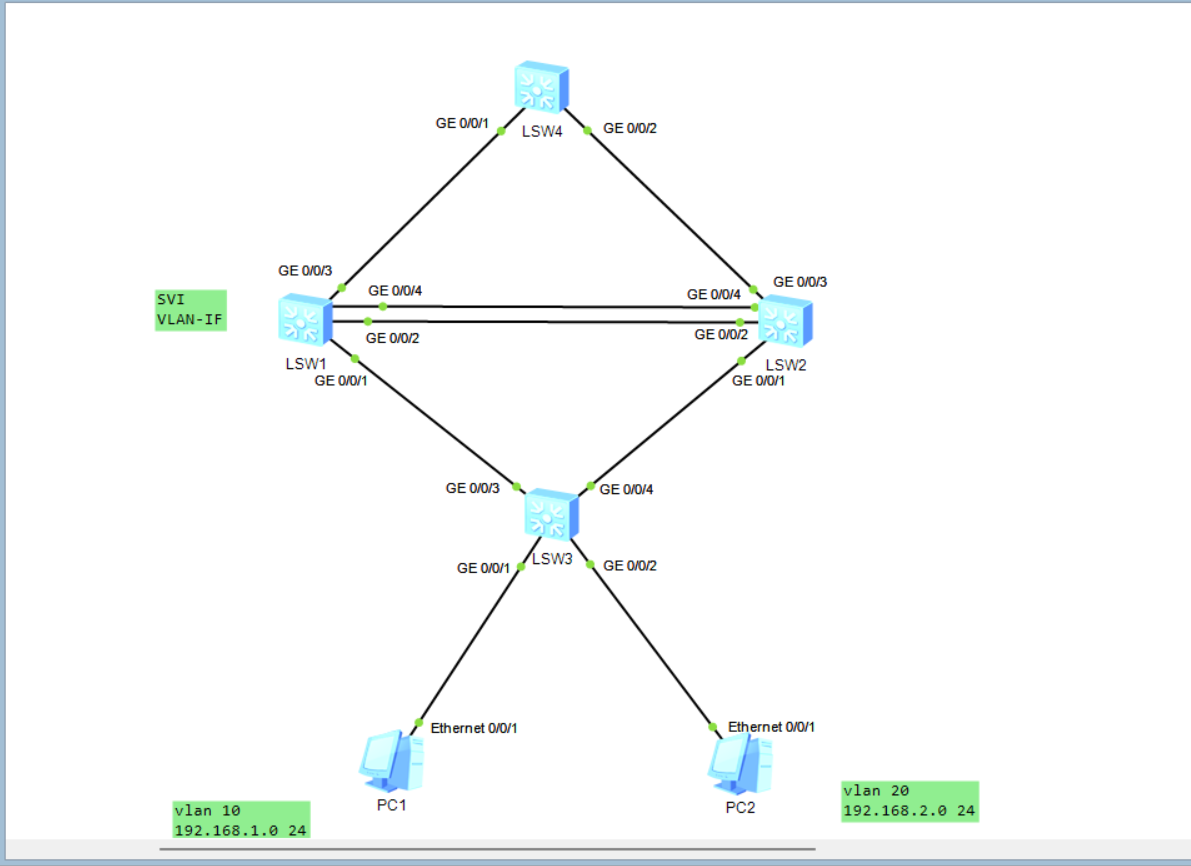

 设备：核心交换机LSW1、LSW2；接入交换机LSW3；终端PC1、PC2

- PC1：VLAN10
- PC2：VLAN20

实验需求

1. VLAN规划：VLAN 10、VLAN 20；
2. MSTP要求：LSW1为VLAN10根桥，LSW2为VLAN20根桥；
3. VRRP要求：VLAN10主网关在LSW1，VLAN20主网关在LSW2；
4. 网段规划
VLAN10：192.168.1.0/24  虚拟网关：192.168.1.254
VLAN20：192.168.2.0/24  虚拟网关：192.168.2.254
5. 核心交换机互联、核心与接入之间链路配置Trunk；
6. 配置VRRP上行接口跟踪，链路故障自动切换网关。


1. 基础配置：创建VLAN，交换机互联端口配置Trunk，接入端口配置Access；
2. MSTP配置：所有交换机划入同一个MST域，划分实例，指定对应实例的主、次根桥；
3. 三层配置：核心交换机配置VLANIF接口实现VLAN间路由；
4. VRRP配置：在对应的VLANIF上建立VRRP组，调整优先级，保证根桥与Master统一；增加track监控上行链路；
5. 终端配置IP与虚拟网关，测试连通性与故障切换。

简要配置概述

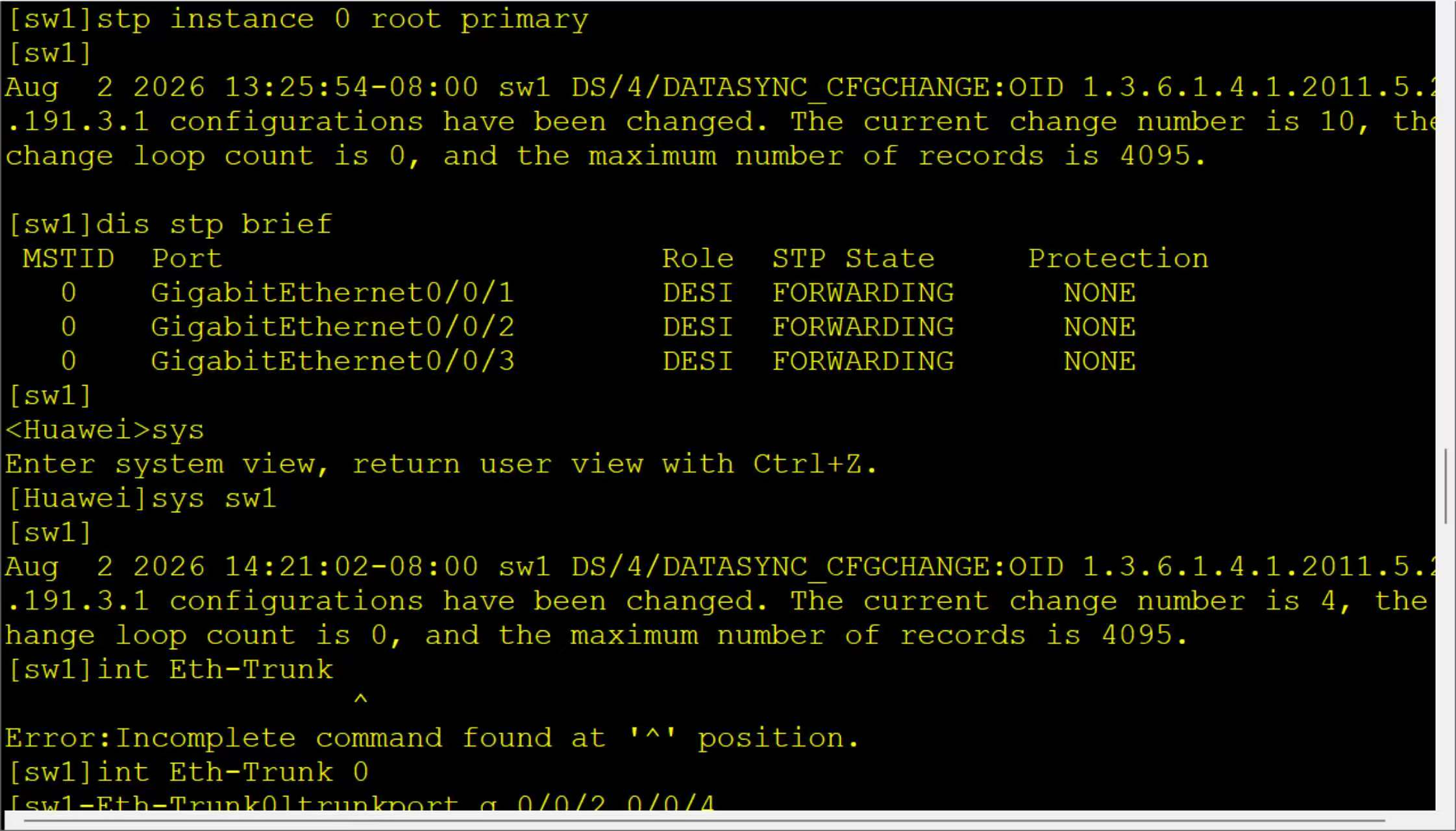

LSW1（核心）

1. 创建VLAN10、20，互联接口配置Trunk；
2. MST域配置，实例1（VLAN10）为主根桥，实例2（VLAN20）备用根桥；
3. 配置Vlanif10、Vlanif20 IP地址；
4. VRRP：VRID1设置高优先级成为Master，增加track监控上行接口；VRID2作为备份设备。

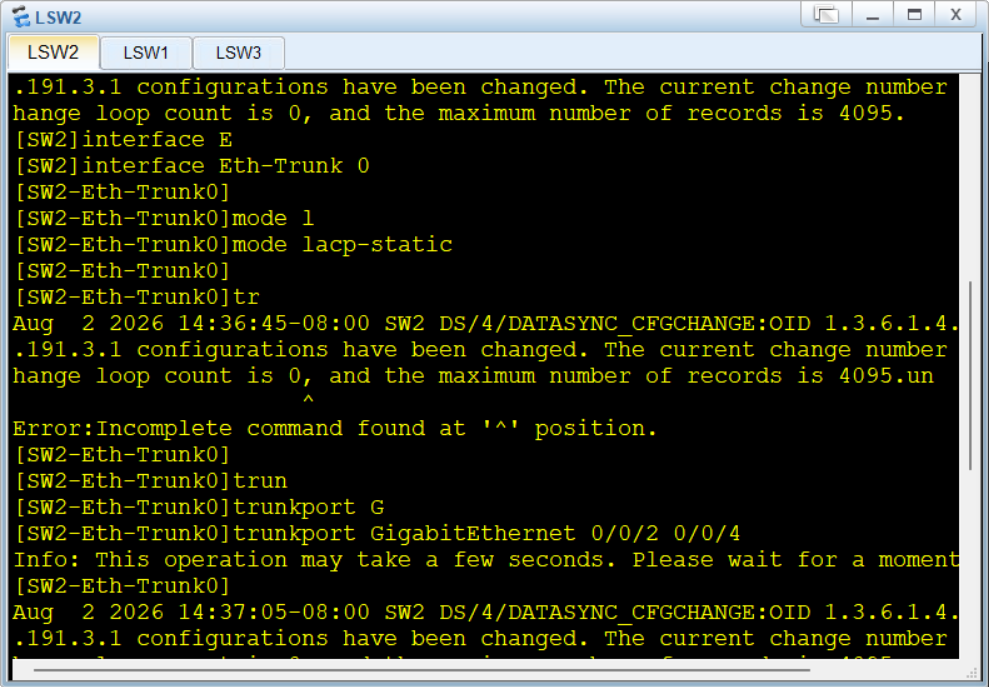

LSW2（核心）

1. 创建VLAN10、20，互联接口配置Trunk；
2. MST域配置，实例1备用根桥，实例2（VLAN20）主根桥；
3. 配置Vlanif10、Vlanif20 IP地址；
4. VRRP：VRID1为备份，VRID2高优先级成为Master。

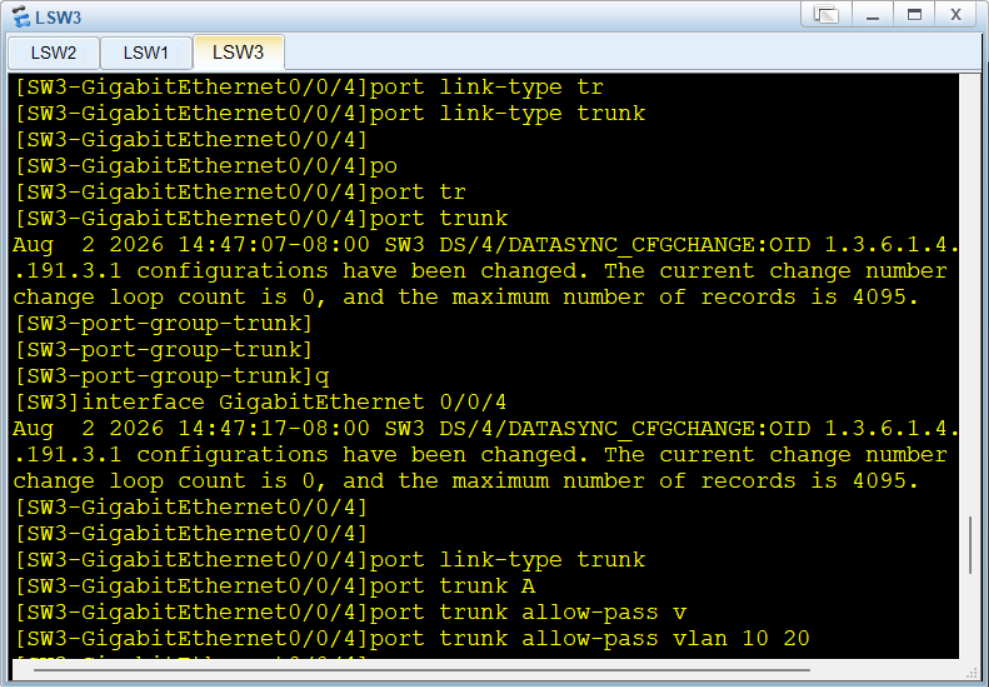

LSW3（接入）

1. 创建VLAN10、20，上联口Trunk；
2. 连接PC端口配置Access，划入对应VLAN；
3. 同步MST域配置，保证全网生成树域一致。

终端设置

PC1：192.168.1.10/24，网关192.168.1.254
PC2：192.168.2.10/24，网关192.168.2.254
