一、芯片基础概况

厂商：景半导体（JLSemi，国内自主以太网 SoC 设计厂商，国产数通 / 车载网络芯片原厂）

定位：7 端口 Lite Managed 二层千兆交换机单芯片，5 路内置千兆电 PHY + 2 路扩展 MAC 口，型号商业级 JL6107S-PC（0~70℃）

封装：LQFP128（14×14mm 带 EPAD 散热焊盘）

对标替代：硬件引脚兼容 RTL8367S，功能覆盖 BCM53134、MT7531 等台系 / 外资交换芯片，国产平替核心方案

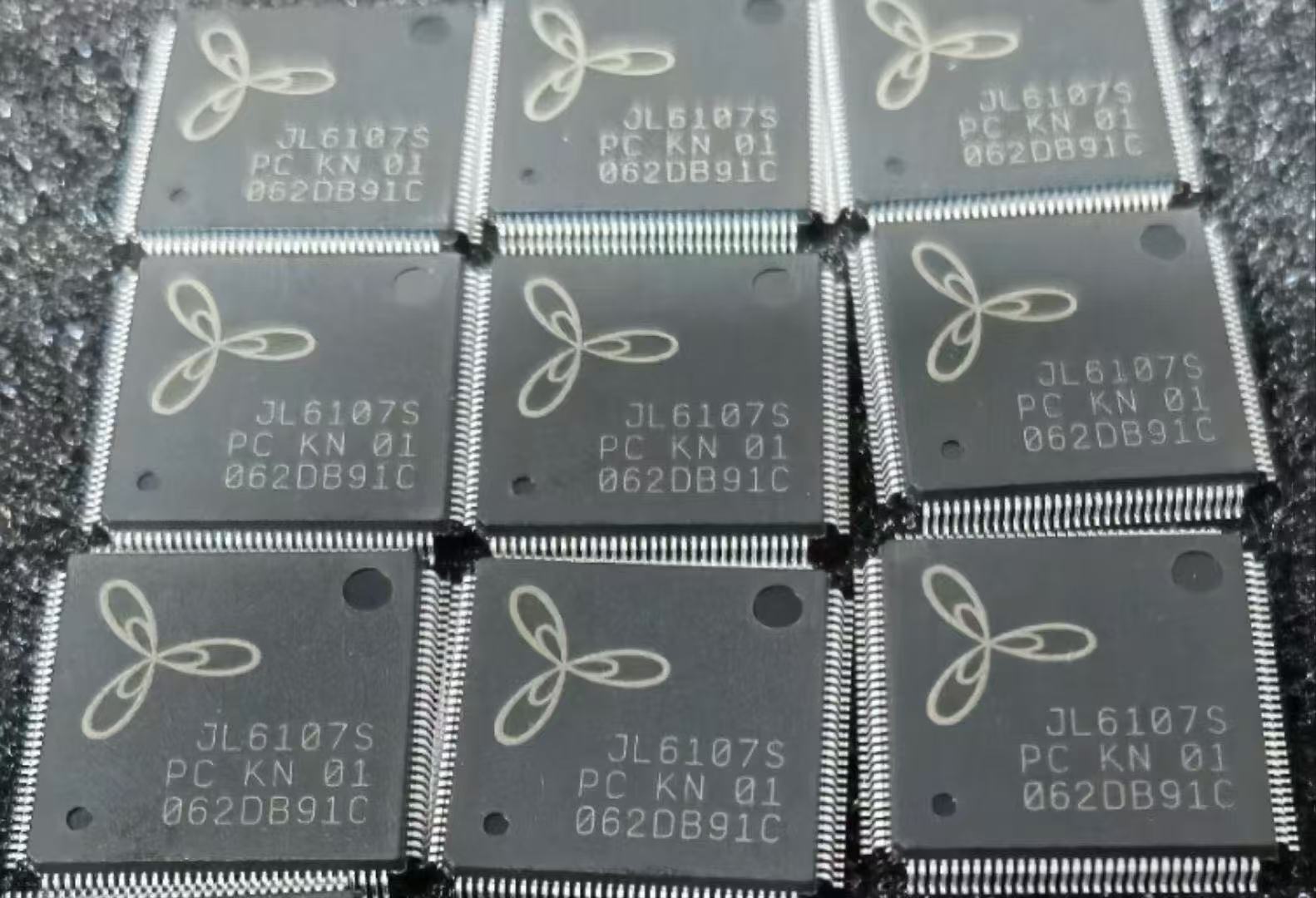

JL6107S-PC芯片实物图

二、端口硬件架构（5 电 + 2 扩展端口）

1. P0~P4（5 路内置 10/100/1000M 铜缆 PHY）

集成 5 组完整千兆模拟收发器，支持 10/100/1000M 自适应、全 / 半双工；

配套特性：MDI/MDIX 自动线序翻转、线缆极性校正、双线降速 Downshift、内置线缆均衡 / 回声消除；

ESD 防护：MDI 网口引脚 HBM 8kV，普通 IO 4kV，工业场景抗干扰能力强。

2. P5 系统 CPU 口（SMAC0）

复用MII / RMII / RGMII 三模式，可直连 SOC/MCU/ARM 主控、外置 PHY，作为芯片管理上行口，实现设备 Web 网管、协议栈运行。

3. P6 高速光 / 2.5G 口（SMAC1 SerDes）

兼容 SGMII / H-SGMII / 1000BASE-X 光口 / 2.5G SerDes，可直插千兆光模块，实现光电混合组网，无需额外光 PHY 芯片。

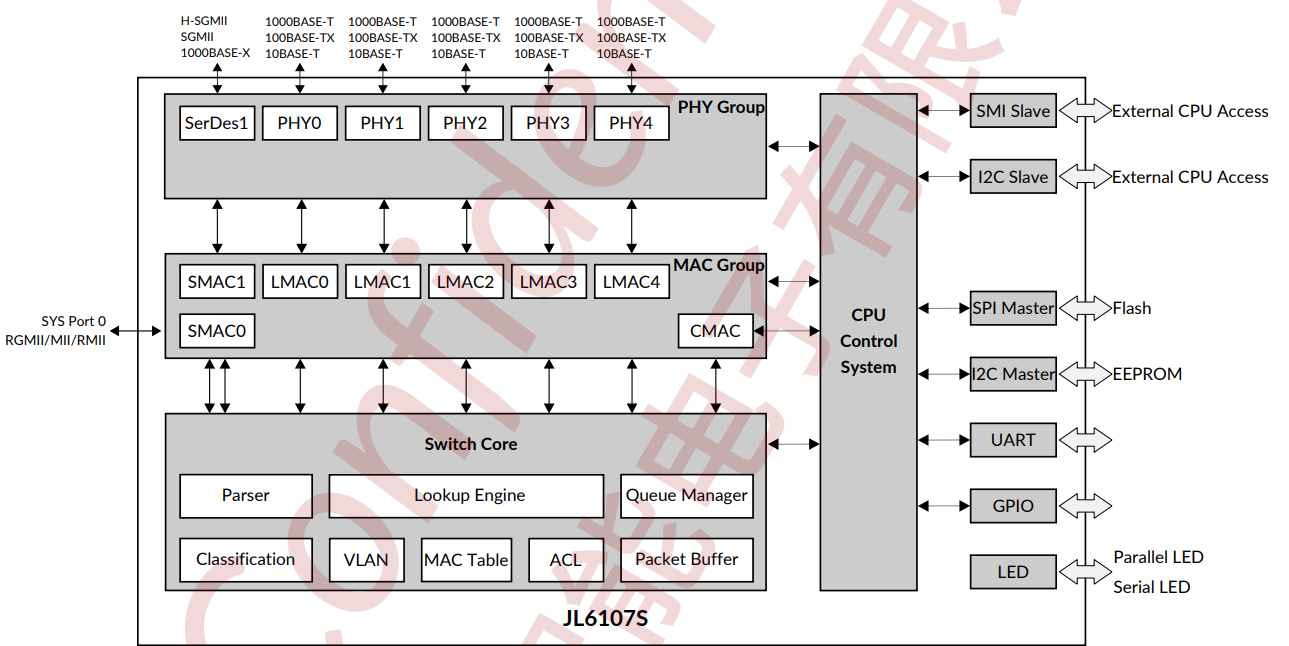

JL6107S-PC功能框图

三、核心集成硬件资源（单芯片高度集成，极简 BOM）

1. 内置 RISC-V MCU（最高 156.25MHz）

   自带 32KB 指令缓存 + 64KB 程序存储 + 64KB 片内 SRAM、DMA 控制器；可运行 RTOS，内置网管、STP、IGMP 协议，无需外挂 CPU 即可做轻管理交换机。

2. 交换缓存：912 单元包缓存（单单元 144Byte），支持最大 16000Byte 巨帧，全线速无 HOL 阻塞。

3. 内置降压电源：片内开关电源，外部仅搭配电感电容生成 1.1V 内核，省去独立 1.1V LDO。

4. 外设总线全套集成：

• SPI Flash：存储固件，支持双线 / 四线 SPI；

• I2C 主 / 从：读写 EEPROM、外部主机配置芯片；

• SMI (MDC/MDIO)：标准 PHY 管理总线；

• UART 调试串口、多路 GPIO；

• LED 驱动：并行双灯 / 74HC164 串行级联两种模式，显示链路 / 速率 / 收发状态。

• 时钟：单 25MHz 晶振驱动全芯片，支持外部有源时钟输入。

四、完整二层网管功能

1. 基础转发能力

• 2K MAC 地址表，硬件自动学习，老化时间 2~1600s 可调；64 路组播表；

• 广播 / 组播 / 未知单播风暴抑制（令牌桶限速，防网络泛洪攻击）；

• 端口输入 / 输出镜像、LAG 链路聚合、端口隔离。

2. VLAN 全套功能

端口 VLAN、802.1Q 4096 个 VLAN、基于协议 / MAC/IP 的分类 VLAN；支持 QinQ 双层标签，报文剥 / 压 / 替换 VID；SVL 共享学习、IVL 独立学习双模式。

3. 环网保护 STP 协议

802.1D STP、802.1W RSTP、802.1S MSTP（最多 16 个生成树实例），杜绝二层环路。

4. QoS 流量调度（8 队列 / 端口）

8 级优先级队列，严格 SP + DWRR 加权轮询混合调度；支持 PCP/DSCP/ 端口 / ACL 多维度流量分类；端口 / 队列 / 优先级三级限速；全双工 802.3x PAUSE 流控、半双工背压机制。

5. ACL 访问控制（128 条规则）

多层报文匹配：L2 MAC、L3 IPv4/IPv6、L4 TCP/UDP/IGMP/MLD；动作：放行 / 丢弃 / 端口镜像 / 重定向 / 修改 VLAN / 调整优先级。

6. 组播管理

原生支持 IGMPv1/v2/v3、MLDv1/v2 侦听，组播报文上送 RISC-V 内核处理，过滤标准预留组播地址。

7. 网管统计

每端口 21 组 64 位 MIB 流量计数器（收发单播 / 组播 / 字节、CRC 错、冲突统计）；CPU 标签机制，区分报文上送 CPU 的触发原因（环路 BPDU、ACL 匹配、未知 MAC 等）。

五、电气与环境规格

1. 电压域

   AVDD3V3/DVDDIO：3.1~3.63V；

   DVDD1V1/AVDD1V1 内核：1.05~1.21V； SerDes 独立 1.1V 供电。

2. 温度版本

• PC 商业版：0℃ ~ +70℃；

• 工业宽温版（选JL6107SC-PI版本替代RTL8367SC）：-40℃ ~ +85℃（工控、车载网关优选）。

1. 散热：LQFP 带 EPAD 焊盘，θJA=44.46℃/W，小体积设备无需外加散热片。

2. 高速规范：完整 SGMII/H-SGMII/ 光口差分眼图、时序参数，PCB 差分阻抗 100Ω 标准。

六、核心国产替代优势

1. JL6107S-PC 引脚兼容 RTL8367S，SC系列替代RTL-SC系列

   客户 PCB 无需大幅改版，直接替换，降本 30% 左右；

2. 单芯片一体化：内置 PHY+RISC-V，不用外挂 MCU / 光 PHY，外围器件大幅减少，降低 PCB 成本；

3. 全国产供应链，不受海外芯片交期、涨价限制，供货稳定；

4. 工业宽温型号覆盖工控、车载、安防严苛环境；

5. 原厂完整技术支持：数据手册、参考原理图、寄存器开发文档。

七、主流应用场景

1. 5 口 / 7 口商用轻管理千兆交换机、桌面网管交换机；

2. 工业以太网网关、伺服控制器、工业网桥；

3. 带光口光纤收发 / 工业 POE 交换机模块；

4. 物联网边缘网关、安防 NVR / 摄像头交换机；

5. 车载以太网、机器人、储能通信模块。
