防御保护第一次实验 — 安全策略配置分析报告

一、项目概述

本实验基于华为 eNSP 网络仿真平台，构建了一个包含防火墙（USG6000V）、交换机（S5700）、路由器（AR2220）、服务器和终端 PC 的企业网络拓扑，并通过防火墙安全策略实现基于 VLAN、时间、用户角色的精细化访问控制。

二、网络拓扑结构分析

2.1 设备清单

设备名称 设备型号 角色定位 备注
FW1 USG6000V 核心防火墙 三区边界隔离与控制
LSW1 S5700 Trust 区接入交换机 连接办公区/生产区 PC
LSW2 S5700 DMZ 区接入交换机 连接 OA/Web 服务器
Cloud1 Cloud 外网云 模拟外部网络/互联网
预配设备 AR2220 路由器 预留设备
OA Server Server DMZ 服务器 OA 办公系统
Web Server Server DMZ 服务器 企业 Web 门户
PC1 PC 办公区终端 VLAN 2
PC2 PC 生产区终端 VLAN 3
PC3 PC 生产区终端（特例） VLAN 3

2.2 安全区域划分

防火墙 FW1 将网络划分为三个安全区域：

                    ┌─────────────┐
                    │   Cloud1    │
                    │  (外网/互联   │
                    │   网)       │
                    └──────┬──────┘
                           │
                    ┌──────┴──────┐
                    │  Untrust    │
                    │  G0/0/0     │
                    │             │
                    │    FW1      │
                    │ (USG6000V)  │
                    │             │
         ┌──────────┤G0/0/1  G0/0/2├──────────┐
         │          └──────┬───────┘          │
         │     DMZ Zone    │     Trust Zone   │
         │    10.0.0.0/24  │   192.168.1.0/24 │
         │                 │                  │
    ┌────┴────┐       ┌────┴────┐
    │  LSW2   │       │  LSW1   │
    └────┬────┘       └────┬────┘
         │                 │
    ┌────┴────────┐   ┌────┴──────────────┐
    │             │   │        │          │
  ┌─┴──┐    ┌────┴┐ ┌─┴──┐  ┌──┴──┐  ┌───┴──┐
  │ OA │    │ Web │ │PC1 │  │ PC2 │  │ PC3  │
  │SVR │    │ SVR │ │办公│  │生产 │  │生产  │
  │.1  │    │ .2  │ │VLAN2│ │VLAN3│  │VLAN3 │
  └────┘    └─────┘ └────┘  └─────┘  └──────┘

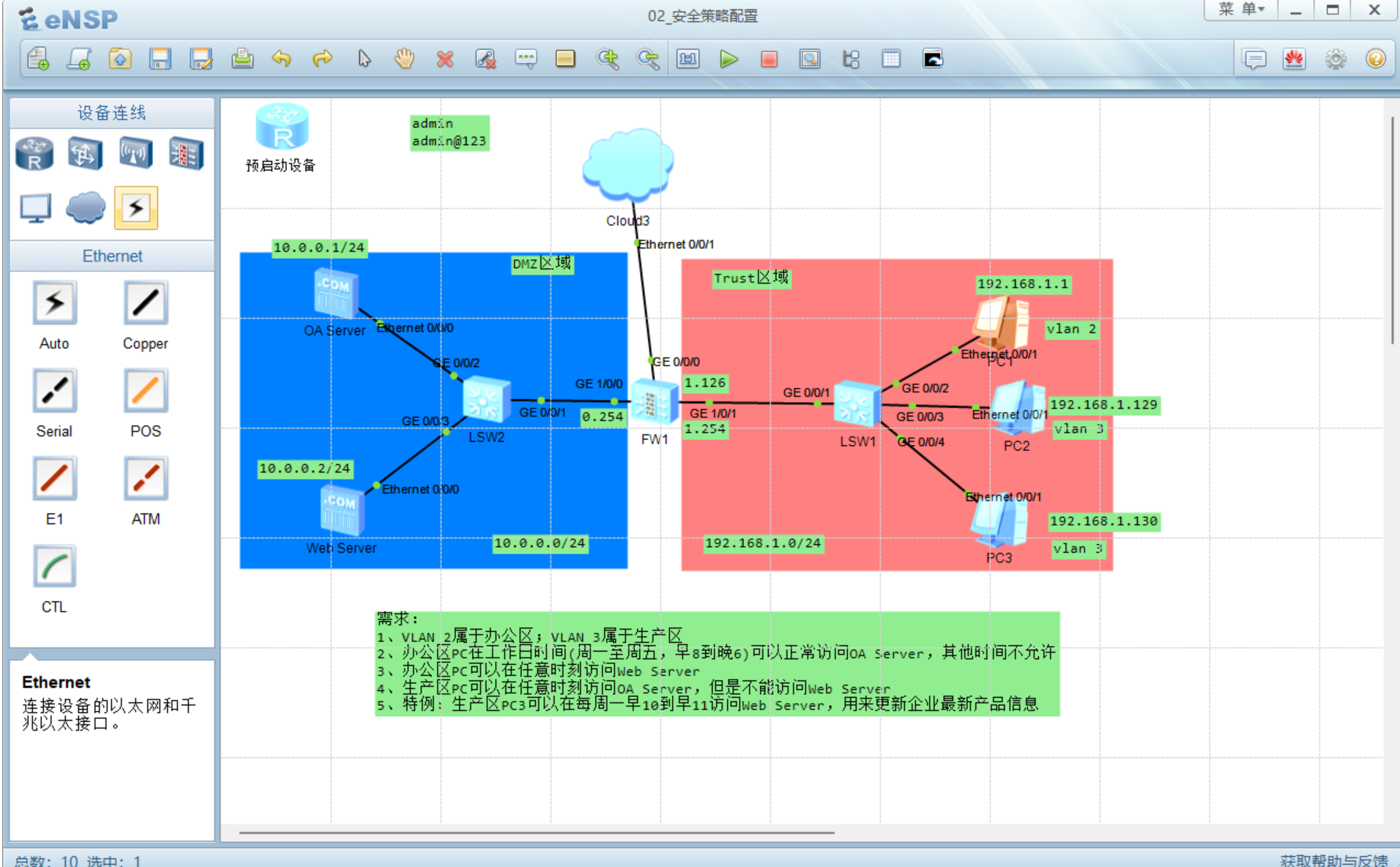

屏幕截图 2026-07-26 205854

2.3 IP 地址规划

DMZ 区（10.0.0.0/24）
设备 IP 地址 网关
OA Server 10.0.0.1/24 10.0.0.254
Web Server 10.0.0.2/24 10.0.0.254
FW1 G0/0/1 10.0.0.254/24 —
Trust 区（192.168.1.0/24，按 VLAN 划分子网）
VLAN 子网 设备 IP 地址 网关 区域
VLAN 2 192.168.1.0/25 PC1 192.168.1.1/25 192.168.1.126 办公区
VLAN 3 192.168.1.128/25 PC2 192.168.1.129/25 192.168.1.254 生产区
VLAN 3 192.168.1.128/25 PC3 192.168.1.130/25 192.168.1.254 生产区

说明： FW1 的 G0/0/2 接口配置子接口方式终结 VLAN 2 和 VLAN 3：

  • G0/0/2.2（VLAN 2 网关）：192.168.1.126/25
  • G0/0/2.3（VLAN 3 网关）：192.168.1.254/25

2.4 设备互联关系

互联链路 接口 所属区域
Cloud1 ↔ FW1 FW1 G0/0/0 Untrust
LSW2 ↔ FW1 FW1 G0/0/1 DMZ
LSW1 ↔ FW1 FW1 G0/0/2 Trust
OA Server ↔ LSW2 Ethernet DMZ
Web Server ↔ LSW2 Ethernet DMZ
PC1 ↔ LSW1 Ethernet（VLAN 2） Trust
PC2 ↔ LSW1 Ethernet（VLAN 3） Trust
PC3 ↔ LSW1 Ethernet（VLAN 3） Trust

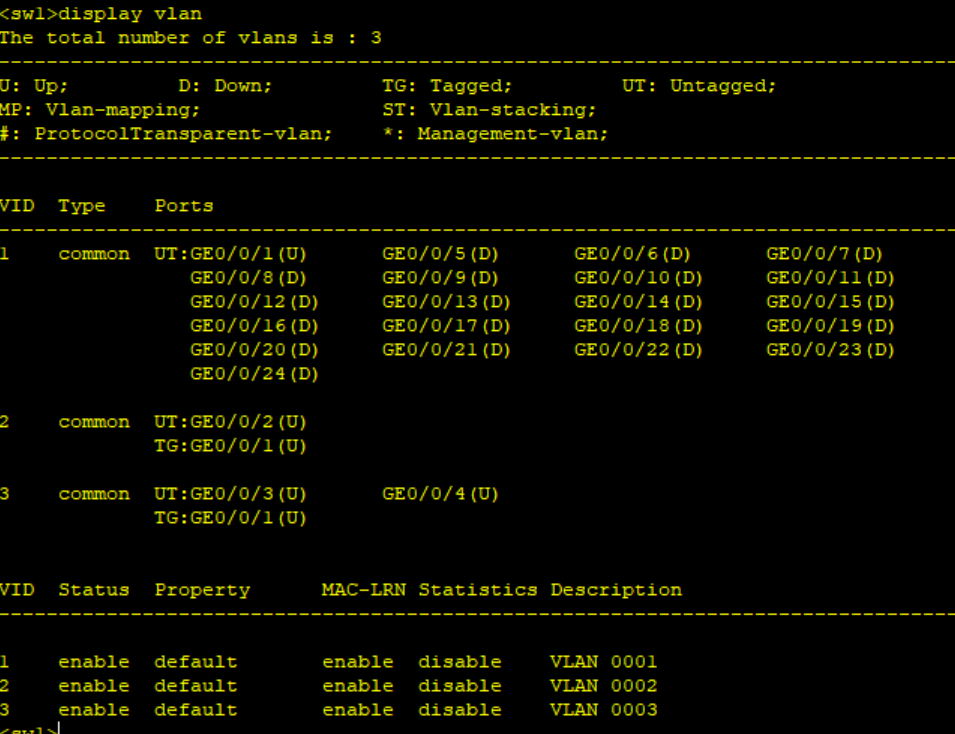

LSW1 VLAN 配置截图

屏幕截图 2026-07-26 210017

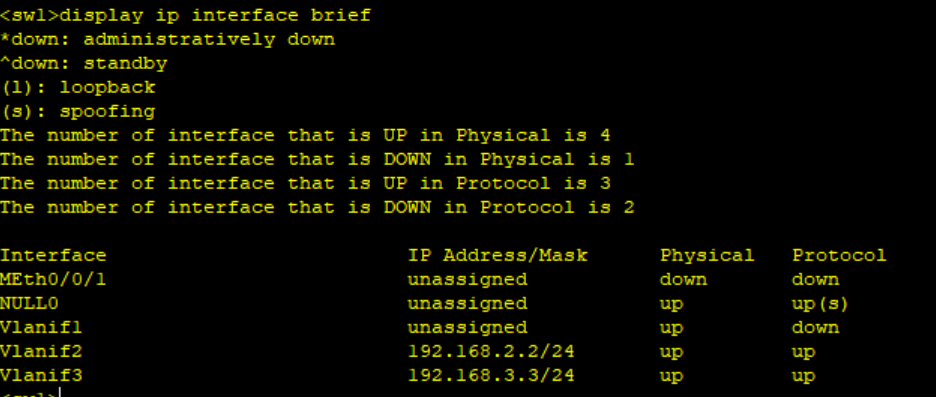

各设备 IP 地址配置截图

image-20260726210705540

三、安全需求分析

3.1 需求总览

编号 源区域 源 目的 时间限制 动作
R1 办公区（VLAN 2） 192.168.1.0/25 OA Server（10.0.0.1） 周一至周五 08:00-18:00 允许
R2 办公区（VLAN 2） 192.168.1.0/25 Web Server（10.0.0.2） 任意时刻 允许
R3 生产区（VLAN 3） 192.168.1.128/25 OA Server（10.0.0.1） 任意时刻 允许
R4 生产区（VLAN 3） 192.168.1.128/25 Web Server（10.0.0.2） 任意时刻 禁止
R5 生产区（VLAN 3） PC3（192.168.1.130/32） Web Server（10.0.0.2） 每周一 10:00-11:00 允许

3.2 需求逻辑解读

  1. R1（办公区 → OA，工作时间）： 办公区员工只能在正常工作时间内访问 OA 系统，非工作时间（如深夜、周末）禁止访问，防止非授权时段的内部操作。

  2. R2（办公区 → Web，全时段）： 办公区员工可以随时访问企业 Web 服务器（门户网站），无时间限制。

  3. R3（生产区 → OA，全时段）： 生产区需要随时访问 OA 系统进行生产任务调度，不限制时间。

  4. R4（生产区 → Web，禁止）： 生产区员工原则上禁止访问 Web 服务器，防止非生产相关的网络活动。

  5. R5（PC3 特例 → Web，周一 10-11 点）： 生产区 PC3 作为特例，在每周一上午 10:00-11:00 开放 Web 服务器访问权限，用于更新企业最新产品信息。此规则为 R4 的例外，需在策略列表中优先匹配。

四、防火墙安全策略配置方案

4.1 时间对象定义

在 USG6000V 防火墙上需定义以下时间范围对象：

# 工作时间（周一至周五 08:00-18:00）
time-range working-hours
  period-range 08:00:00 to 18:00:00 working-day

# 周一 10:00-11:00（PC3 特例时间窗口）
time-range monday-update
  period-range 10:00:00 to 11:00:00 mon

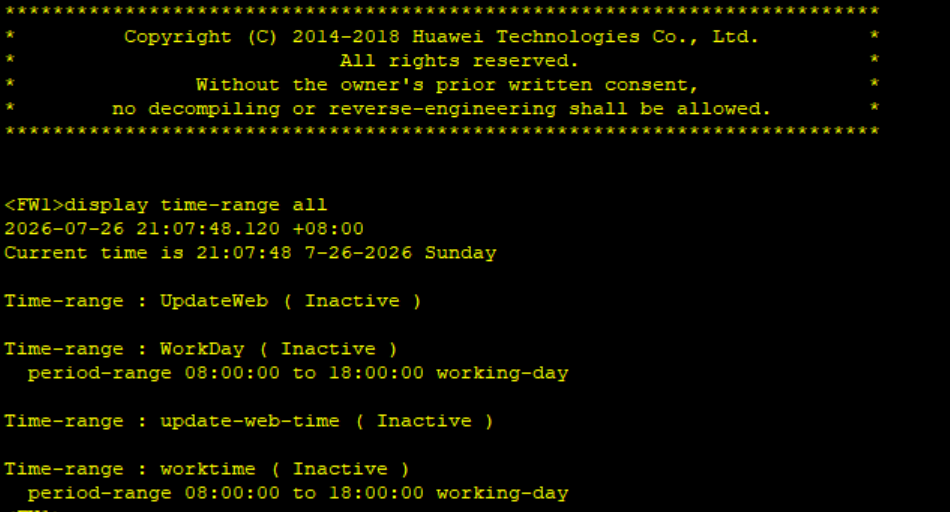

FW1 时间对象配置截图

屏幕截图 2026-07-26 210800

4.2 安全策略规则表

策略匹配顺序为从上到下，命中即停止。特例规则（R5）必须放在通用拒绝规则（R4）之前：

优先级 规则名称 源区域 源地址 目标区域 目标地址 服务 时间段 动作 对应需求
1 pc3-web-monday Trust 192.168.1.130/32 DMZ 10.0.0.2/32 HTTP/HTTPS monday-update Permit R5
2 office-oa-work Trust 192.168.1.0/25 DMZ 10.0.0.1/32 HTTP/HTTPS working-hours Permit R1
3 office-web-any Trust 192.168.1.0/25 DMZ 10.0.0.2/32 HTTP/HTTPS any Permit R2
4 prod-oa-any Trust 192.168.1.128/25 DMZ 10.0.0.1/32 HTTP/HTTPS any Permit R3
5 prod-web-deny Trust 192.168.1.128/25 DMZ 10.0.0.2/32 HTTP/HTTPS any Deny R4
6 default-deny any any any any any any Deny 默认

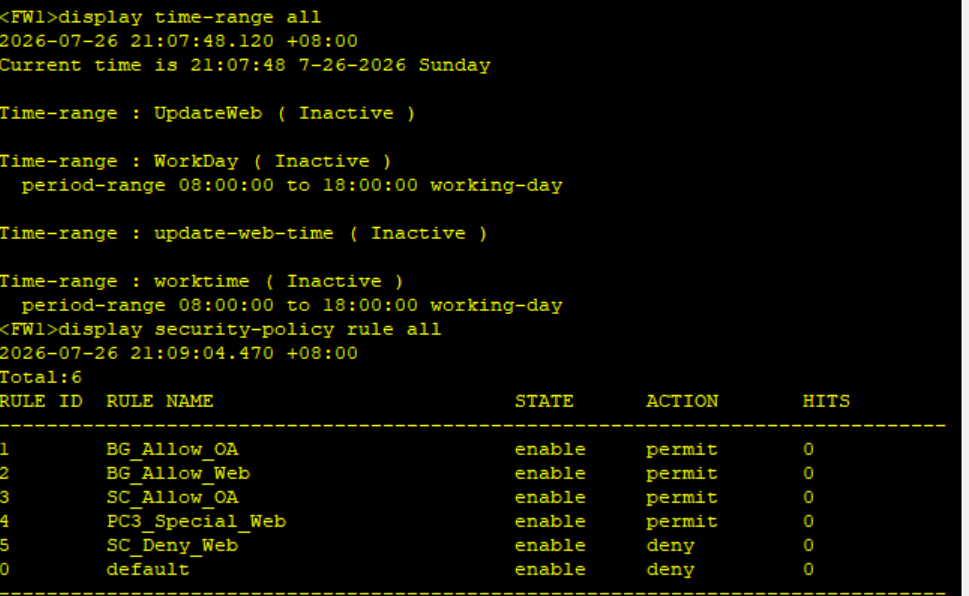

FW1 安全策略列表截图

image-20260726210915840

4.3 策略命中逻辑说明

PC3 访问 Web Server
  ├── 匹配规则 1 (pc3-web-monday)
  │   ├── 是周一 10:00-11:00 → Permit ✅
  │   └── 否 → 继续匹配
  ├── 匹配规则 3 (office-web-any) → 源地址不匹配 (PC3 是 192.168.1.130/25 不在 192.168.1.0/25)
  ├── 匹配规则 5 (prod-web-deny) → 匹配 → Deny ❌
  └── 结论：非周一 10:00-11:00 时，PC3 无法访问 Web Server ✅

办公区 PC1 访问 OA Server（周二 14:00）
  ├── 匹配规则 1 → 目标不匹配
  ├── 匹配规则 2 (office-oa-work) → 源/目标/时间均匹配 → Permit ✅
  └── 命中！

办公区 PC1 访问 OA Server（周六 10:00）
  ├── 匹配规则 1 → 目标不匹配
  ├── 匹配规则 2 (office-oa-work) → 时间不匹配（非工作日）
  ├── 匹配规则 3 → 目标不匹配
  ├── 匹配规则 4 → 源不匹配
  ├── 匹配规则 5 → 源不匹配
  ├── 匹配规则 6 (default-deny) → Deny ❌
  └── 结论：非工作时间无法访问 OA Server ✅

4.4 关键配置要点

  1. 策略顺序至关重要： R5（PC3 特例允许）必须在 R4（生产区通用拒绝）之前，否则 PC3 即使在允许时段也会被拒绝。

  2. 时间范围对象： USG6000V 防火墙需要精确配置 time-range，支持 period-range 语法的周期性时间。

  3. 子网掩码匹配： 注意 VLAN 2 使用 255.255.255.128（/25），办公区范围 192.168.1.0-127；VLAN 3 范围 192.168.1.128-255。PC3（192.168.1.130）与 PC2（192.168.1.129）在同一 /25 子网内。

  4. 默认拒绝策略： 防火墙规则集末尾必须有 “默认全部拒绝” 的兜底策略，确保未明确允许的流量一律被拦截。

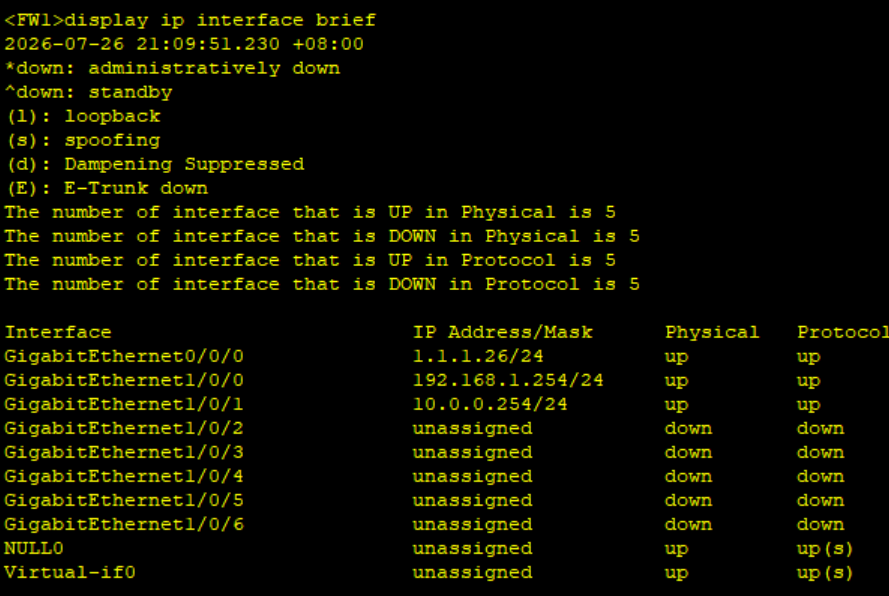

FW1 接口/区域配置截图

image-20260726210958730

五、验证测试方案

5.1 测试用例矩阵

用例 源 目的 时间 预期结果 依据需求
TC1 PC1（办公区） OA Server 周二 10:00 ✅ 通 R1
TC2 PC1（办公区） OA Server 周二 20:00 ❌ 不通 R1
TC3 PC1（办公区） OA Server 周六 10:00 ❌ 不通 R1
TC4 PC1（办公区） Web Server 任意时间 ✅ 通 R2
TC5 PC2（生产区） OA Server 任意时间 ✅ 通 R3
TC6 PC2（生产区） Web Server 任意时间 ❌ 不通 R4
TC7 PC3（生产区） Web Server 周一 10:30 ✅ 通 R5
TC8 PC3（生产区） Web Server 周一 09:00 ❌ 不通 R4
TC9 PC3（生产区） Web Server 周三 10:30 ❌ 不通 R4
TC10 PC3（生产区） OA Server 任意时间 ✅ 通 R3

5.2 测试方法

在 eNSP 环境中，使用各 PC 的命令行进行 ping 和 HTTP 访问测试：

# 连通性测试
ping 10.0.0.1    # 测试 OA Server
ping 10.0.0.2    # 测试 Web Server

# HTTP 访问测试（在 PC 的客户端工具中）
http://10.0.0.1   # OA Server
http://10.0.0.2   # Web Server

注意： 时间敏感测试用例（TC1-TC3, TC7-TC9）需要调整 eNSP 的系统时间或防火墙的系统时间以匹配测试条件。

六、总结

本实验通过华为 USG6000V 防火墙实现了一个典型的三区（Untrust-DMZ-Trust）企业网络安全架构。核心安全策略设计体现了以下原则：

原则 体现
最小权限原则 生产区默认禁止访问 Web Server
基于时间的访问控制 办公区仅在工时内可访问 OA
例外管理 PC3 在特定时段可突破生产区限制
白名单模式 末尾默认拒绝，仅明确允许的流量放行
VLAN 逻辑隔离 办公区（VLAN 2）与生产区（VLAN 3）在二层隔离，三层通过防火墙策略控制

该方案可有效满足企业办公与生产分离、工作时间管控、特殊权限管理等安全需求。

报告生成时间：2026年7月24日

# 网络 # 服务器 # 运维
