1 端口隔离

1.1 端口隔离简介

为了实现端口间的二层隔离，可以将不同的端口加入不同的VLAN，但VLAN资源有限。采用端口隔离特性，用户只需要将端口加入到隔离组中，就可以实现隔离组内端口之间二层隔离，而不关心这些端口所属VLAN，从而节省VLAN资源。

隔离组内的端口与未加入隔离组的端口之间二层流量双向互通。

1.2 配置隔离组

1. 功能简介

设备支持多个隔离组，用户可以手工配置。隔离组内可以加入的端口数量没有限制。

2. 配置限制和指导

• 一个端口最多只能加入一个隔离组。
• 二层以太网接口视图下的配置只对当前端口生效。
• 二层聚合接口视图下的配置对当前接口及其成员端口生效，若某成员端口配置失败，系统会跳过该端口继续配置其他成员端口，若二层聚合接口配置失败，则不会再配置成员端口。

3. 配置步骤

(1) 进入系统视图。
    system-view

(2) 创建隔离组。
    port-isolate group group-id

(3) 进入接口视图。
    · 进入二层以太网接口视图。
      interface interface-type interface-number

    · 进入二层聚合接口视图。
      interface bridge-aggregation interface-number

(4) 将端口加入到隔离组中。
    port-isolate enable group group-id

缺省情况下，当前端口不属于任何隔离组。

1.3 端口隔离显示和维护

在完成上述配置后，在任意视图下执行 display 命令可以显示配置后端口隔离的运行情况，通过查看显示信息验证配置的效果。

表1-1 端口隔离显示和维护

1.4 端口隔离典型配置举例

1.4.1 端口隔离基本组网配置举例

1. 组网需求

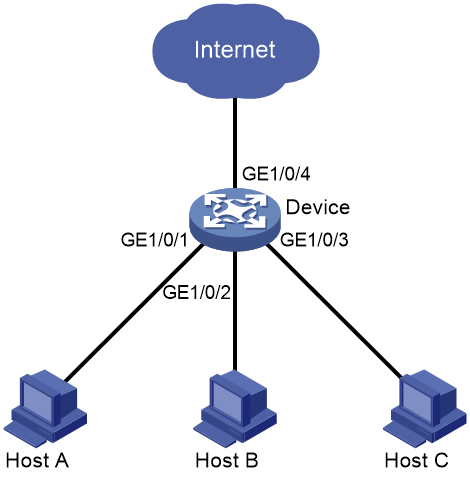

如图1-1所示，小区用户Host A、Host B、Host C分别与Device的端口GigabitEthernet1/0/1、GigabitEthernet1/0/2、GigabitEthernet1/0/3相连，Device设备通过GigabitEthernet1/0/4端口与外部网络相连。现需要实现小区用户Host A、Host B和Host C彼此之间二层报文不能互通，但可以和外部网络通信。

2. 组网图

3. 配置步骤

# 创建隔离组2。
<Device> system-view
[Device] port-isolate group 2

# 将端口GigabitEthernet1/0/1、GigabitEthernet1/0/2、GigabitEthernet1/0/3加入隔离组2。
[Device] interface gigabitethernet 1/0/1
[Device-GigabitEthernet1/0/1] port-isolate enable group 2
[Device-GigabitEthernet1/0/1] quit
[Device] interface gigabitethernet 1/0/2
[Device-GigabitEthernet1/0/2] port-isolate enable group 2
[Device-GigabitEthernet1/0/2] quit
[Device] interface gigabitethernet 1/0/3
[Device-GigabitEthernet1/0/3] port-isolate enable group 2
[Device-GigabitEthernet1/0/3] quit

4. 验证配置

# 显示隔离组2中的信息。
[Device] display port-isolate group 2
Port isolation group information:
Group ID: 2
Group members:
GigabitEthernet1/0/1     GigabitEthernet1/0/2     GigabitEthernet1/0/3

以上信息显示Device上的端口GigabitEthernet1/0/1、GigabitEthernet1/0/2、GigabitEthernet1/0/3已经加入隔离组2，从而实现二层隔离，Host A、Host B和Host C彼此之间不能ping通。
