基于FPGA的CAN通信，FPGA驱动SJA1000T芯片代码，实现标准帧与扩展帧的通信驱动，已上板调通 品牌型号 CAN SJA1000T 与世面上的不同，代码不是SJA1000T芯片代码，而是驱动该芯片的代码。

一、系统概述：从硬件适配到通信实现

在工业控制、汽车电子等领域，CAN总线以其高可靠性、实时性成为核心通信技术。本文解析的代码套件，以FPGA为控制核心，驱动SJA1000T CAN控制器芯片，实现标准帧（SFF）与扩展帧（EFF）的全功能通信。该系统采用Verilog HDL语言开发，适配40MHz时钟频率，涵盖芯片初始化、数据收发、异常恢复、仿真验证全流程，具备高稳定性、可扩展性及工业级适配能力。

代码套件不仅实现了SJA1000T的底层驱动，更通过模块化设计简化了FPGA与CAN芯片的交互逻辑，同时提供增强型功能（如可变数据长度收发）与调试工具（ChipScope集成），可直接作为CAN通信项目的核心开发模板。

二、系统架构：模块化设计与模块间交互

（一）核心文件清单与功能定位

代码套件包含15个文件，按功能可分为驱动核心、顶层控制、仿真测试、调试配置、辅助定义五大类，具体如下表所示：

文件类别	文件名	核心功能	技术亮点
驱动核心	can_port.v	基础版SJA1000T驱动：寄存器配置、状态机管理、固定长度数据收发、异常检测	采用独热码状态机，确保通信时序稳定

| | canportnew.v | 增强版驱动：在基础版上扩展可变数据长度收发、临时数据缓存 | 支持0-8字节动态数据长度，适配复杂场景 |

| | rs_port.v | FPGA与SJA1000T硬件接口驱动：实现ALE/WR/RD/CS时序控制、双向数据总线管理 | 严格遵循SJA1000T时序手册，支持读写并行处理 |

| 顶层控制 | can_top.v | 系统封装：实例化驱动模块，提供按键控制、周期发送、外部接口适配 | 简化硬件集成，支持一键启动周期性发送 |

基于FPGA的CAN通信，FPGA驱动SJA1000T芯片代码，实现标准帧与扩展帧的通信驱动，已上板调通 品牌型号 CAN SJA1000T 与世面上的不同，代码不是SJA1000T芯片代码，而是驱动该芯片的代码。

| 仿真测试 | cantoptb.v | 仿真激励生成：时钟、复位、按键信号模拟，验证核心模块功能 | 支持自动化仿真验证，可直接用于功能调试 |

| 调试配置 | iconpro.vhd/ilapro_0.vhd等 | ChipScope调试核集成：实时观测FPGA内部信号（如状态机、数据缓冲区） | 支持硬件调试，快速定位通信异常 |

| 辅助定义 | SJAPeliCAN.H/config.h/main.c | SJA1000T寄存器地址、位掩码、MCU初始化参数定义（适配C语言开发场景） | 提供跨语言参考，便于底层寄存器配置对照 |

（二）模块交互关系

系统采用分层设计，各模块职责明确且交互清晰，具体流程如下：

1. 顶层控制层：cantop.v接收外部时钟、复位及按键信号，生成发送使能（CANDATASENDEN），传递至驱动核心层；
2. 驱动核心层：canport.v/canportnew.v根据发送使能，通过状态机调度实现SJA1000T寄存器配置与数据处理，同时调用rsport.v完成硬件时序交互；
3. 硬件接口层：rsport.v将驱动核心的控制指令转换为SJA1000T所需的ALE/WR/RD/CS时序，驱动DATACAN双向总线完成数据读写；
4. 调试与仿真层：ChipScope配置文件用于硬件调试，cantoptb.v用于软件仿真，共同确保系统功能正确性。

三、核心模块深度解析：从时序到逻辑

（一）rs_port.v：硬件接口时序的“桥梁”

rs_port.v是FPGA与SJA1000T的直接交互模块，严格遵循SJA1000T的读写时序规范，实现双向数据总线的精准控制。

1. 关键信号定义

信号名称	方向	位宽	功能说明
clk	输入	1	40MHz系统时钟
reset	输入	1	全局复位（高有效）
act	输入	1	读写操作使能（高有效）
write0	输入	1	读写控制：1=写操作，0=读操作
need_addr	输入	8	目标寄存器地址
send_data	输入	8	待发送数据（写操作时有效）
recv_data	输出	8	接收数据（读操作时有效）
recv_done	输出	1	读操作完成标志（高脉冲）
send_done	输出	1	写操作完成标志（高脉冲）
DATA_CAN	双向	8	FPGA与SJA1000T的双向数据总线
en	输出	1	DATA_CAN方向控制：1=输出（写），0=输入（读）

2. 核心时序实现

以40MHz时钟（周期25ns）为例，读写时序分为9个时钟周期，具体流程如下：

（1）写操作时序（`write0=1`）

• 周期1：act=1触发操作，en=1（DATACAN输出），ALE=1，将needaddr（寄存器地址）写入DATA_CAN；
• 周期2：ALE=0，CS=0（芯片选中），WR=1（准备写数据）；
• 周期3-5：WR=0（写使能），将senddata写入DATACAN，完成数据传输；
• 周期6：WR=1（写结束），CS=1（取消芯片选中）；
• 周期7：send_done=1（写完成标志）；
• 周期8-9：send_done=0，act=0，操作复位。

（2）读操作时序（`write0=0`）

• 周期1：act=1触发操作，en=1，ALE=1，将needaddr写入DATACAN；
• 周期2：ALE=0，CS=0，RD=1（准备读数据）；
• 周期3-5：RD=0（读使能），en=0（DATA_CAN输入），读取SJA1000T输出数据；
• 周期6：recvdata=DATACAN（锁存接收数据），RD=1（读结束）；
• 周期7：recv_done=1（读完成标志）；
• 周期8-9：recv_done=0，act=0，操作复位。

3. 时序设计亮点

• 双向总线控制：通过en信号精准控制DATA_CAN的输入/输出方向，避免总线冲突；
• 操作同步：以act信号为触发，确保读写操作与系统时钟严格同步，降低时序偏差风险；
• 完成标志：senddone/recvdone高脉冲信号，为上层模块提供明确的操作结束反馈。

（二）can_port.v：CAN通信的“大脑”

can_port.v是驱动核心的基础版，实现SJA1000T的初始化、数据收发逻辑及异常处理，核心是状态机调度与寄存器配置。

1. 核心功能模块划分

（1）SJA1000T寄存器配置

系统上电后需初始化SJA1000T的14个关键寄存器，配置参数及功能如下表所示：

寄存器名称	地址	配置值（复位后）	功能说明
模式控制寄存器（MOD）	0x00	0x09（复位模式）→ 0x08（正常模式）	0x09：进入复位模式以配置寄存器；0x08：切换至正常通信模式
定时器0（TIMER0）	0x06	0x00	波特率配置：配合TIMER1实现800kbps（Fosc=16MHz）
定时器1（TIMER1）	0x07	0x16	波特率配置：Tseg1=7，Tseg2=2，同步段1，总位宽10
输出控制寄存器（OCR）	0x08	0x1A	正常输出模式（0x02），TX0下拉（0x08），TX1上拉（0x80），输出极性控制（0x20）
时钟分频寄存器（CDR）	0x1F	0xC8	0x80：PeliCAN模式；0x08：关闭时钟输出；避免时钟干扰
验收代码寄存器（ACR0~ACR3）	0x10~0x13	0x04、0xF0、0xFF、0xFF	控制ID滤波：仅接收符合代码的CAN帧
验收屏蔽寄存器（AMR0~AMR3）	0x14~0x17	0xFF、0xFF、0xFF、0xFF	全1表示不屏蔽任何ID位，接收所有符合ACR的帧

（2）状态机设计：5状态独热码调度

采用独热码编码（5位）设计状态机，避免状态跳转竞争，确保通信流程稳定，各状态功能如下：

状态名称	编码	触发条件	核心操作	下一状态
INIT_RESET	00001	系统复位/重配置	等待SJA1000T上电就绪（30000个时钟周期），拉低CAN_RST完成芯片复位	INIT
INIT	00010	INIT_RESET完成	按顺序写入14个寄存器配置值，置位init_finish	IDLE
IDLE	00100	INIT完成/收发操作结束	读取SJA1000T状态寄存器（SR）： - SR[0]=1：接收缓冲区满→触发DATAREAD - SR[2]=1且发送使能→触发DATASEND	DATAREAD/DATASEND/保持
DATA_READ	01000	IDLE触发接收	读取接收缓冲区数据（ID+8字节数据），存储至CANIDrx/CANDATArx，接收完成后清除缓冲区	IDLE
DATA_SEND	10000	IDLE触发发送	将预定义数据（CANIDtx/CANDATAtx）写入发送缓冲区，通过命令寄存器（CMR）触发发送	IDLE

（3）ID处理机制：解决SJA1000T位偏移问题

SJA1000T在PeliCAN模式下采用29位扩展帧ID（ID28~ID0），但数据存储存在3位偏移，需通过软件处理实现正确ID识别：

• 发送端：将32位测试ID（IDtest=0xC080C00）左移3位，拆分至CANID1tx~CANID4_tx：
• CANID1tx = ID_test[28:21]（高8位）
• CANID2tx = ID_test[20:13]（中8位）
• CANID3tx = ID_test[12:5]（低8位高7位）
• CANID4tx = {ID_test[4:0], 3'b000}（低5位左移3位）
• 接收端：实际有效ID需右移3位恢复，公式为：
  verilog
realrecvid = {3'b000, CANID1rx, CANID2rx, CANID3rx, CANID4rx[7:3]};


（4）异常处理：保障系统鲁棒性

系统支持手动重配置与自动故障恢复，触发条件及处理流程如下：

异常类型	触发条件	处理流程
5秒无数据	reset_cnt>=200000000（40MHz时钟下约5秒）	置位needreset，状态机跳转至INITRESET，重新初始化芯片
总线错误	SJA1000T状态寄存器SR[7]=1（总线离线）	同上，强制复位恢复总线连接
错误计数超限	接收错误计数器（RXERR）>=90或发送错误计数器（TXERR）>=90	同上，避免错误累积导致通信中断
手动重配置	re_config信号高有效	立即触发INIT_RESET，适用于手动调试场景

2. 数据收发流程详解

（1）数据接收流程（DATA_READ状态）

1. 状态跳转：IDLE状态检测到SR[0]=1（接收缓冲区满），跳转至DATA_READ；
2. 地址配置：readaddrpath指向接收缓冲区地址（rxtxaddr[0]~rxtxaddr[14]）；
3. 数据读取：通过rs_port.v读取15个字节数据（ID0~ID4+8字节数据+错误计数器）；
4. 数据存储：按顺序存储至CANID0rx~CANID4rx和CANDATA1rx~CANDATA8rx；
5. 接收完成：置位CANDATARECV_DONE（高脉冲），清除接收缓冲区，跳转回IDLE。

（2）数据发送流程（DATA_SEND状态）

1. 状态跳转：IDLE状态检测到SR[2]=1（发送缓冲区空）且CANDATASENDEN高，跳转至DATASEND；
2. 数据准备：将预定义的CANIDtx/CANDATAtx写入tx_data数组；
3. 数据写入：通过rs_port.v将13个字节数据（ID0~ID4+8字节数据）写入发送缓冲区；
4. 触发发送：向SJA1000T命令寄存器（CMR）写入0x01（发送请求）；
5. 发送完成：置位CANDATASEND_DONE（高脉冲），跳转回IDLE。

（三）can_port_new.v：增强型驱动的“升级点”

canportnew.v在基础版can_port.v上新增可变数据长度收发功能，解决固定8字节数据的局限性，核心升级点如下：

1. 新增信号与逻辑

• 数据长度计数器：
• txDLC（4位）：发送数据长度，由CANID0_tx的低4位（DLC3~DLC0）解析得到，范围0-8；
• rxDLC（4位）：接收数据长度，由CANID0_rx的低4位解析得到，范围0-8；
• 临时缓存寄存器：tmpCANIDrx/tmpCANDATArx，用于锁存接收数据，避免传输过程中数据被覆盖。

2. 收发逻辑优化

（1）接收逻辑：动态适配数据长度

在DATAREAD状态下，通过rxDLC控制接收字节数，核心代码片段如下：

if (read_cnt < (rx_DLC + 6)) begin  // 6=ID0~ID4（5字节）+1字节偏移
    case(rx_DLC)
        4'd0: begin  // 0字节数据：仅接收ID
            if(read_cnt==4'd5) begin CAN_ID4_rx <= recv_data_path; DATA_RECEIVE_DO <=1'b1; end
        end
        4'd1: begin  // 1字节数据：ID+1字节数据
            if(read_cnt==4'd6) begin CAN_DATA1_rx <= recv_data_path; DATA_RECEIVE_DO <=1'b1; end
        end
        // ... 其他长度（2-8字节）类似，按rx_DLC动态调整接收字节数
        default: read_state <=3'b001;
    endcase
end

（2）发送逻辑：动态控制发送长度

在DATASEND状态下，通过txDLC控制发送字节数，核心代码片段如下：

if (send_cnt < (tx_DLC + 5)) begin  // 5=ID0~ID4（5字节）
    send_addr_path <= rx_tx_addr[send_cnt];
    send_data_path <= tx_data[send_cnt];
end else begin  // 发送完成，触发发送请求
    send_addr_path <=8'h01;  // 命令寄存器地址
    send_data_path <=8'h01;  // 发送请求命令
end

3. 增强功能价值

• 灵活性提升：支持0-8字节任意长度数据收发，适配不同应用场景（如短指令帧、长数据帧）；
• 数据安全性：临时缓存寄存器避免数据覆盖，确保接收数据的完整性；
• 兼容性保留：完全兼容基础版接口，可直接替换can_port.v使用。

（四）can_top.v：系统集成的“入口”

can_top.v作为顶层模块，封装底层驱动逻辑，提供简洁的外部接口，便于硬件集成与功能调试。

1. 核心功能实现

（1）按键防抖与发送控制

通过两级寄存器（key0r/key02r）实现按键防抖，避免机械抖动导致的误触发，核心代码如下：

always @(posedge clk or negedge rstn) begin
    if(!rstn) begin
        key0_r <=1'b0;
        key0_2r <=1'b0;
    end else begin
        key0_r <= key0;       // 一级缓存
        key0_2r <= key0_r;    // 二级缓存，消除抖动
    end
end
assign start_cnt = (!key0_r) && key0_2r;  // 按键按下边沿检测

按键触发后，计数器cnt1开始累加，当达到CNTMAX（默认99999）时，生成CANDATASENDEN信号，实现周期性发送（40MHz时钟下约2.5ms/帧，可通过修改CNT_MAX调整周期）。

（2）模块实例化与接口封装

实例化canport模块，将底层驱动的控制信号（CANALE/CANWR/CANRD/CANCS/CANRST）与双向数据总线（DATA_CAN）对外暴露，简化硬件连接，核心代码如下：

can_port can_port(
    .clk_in(clk),
    .reset(!rstn),
    .re_config(1'b0),
    .can_auto_reset(1'b0),
    .CAN_DATA_SEND_EN(CAN_DATA_SEND_EN),
    .CAN_ALE(CAN_ALE),
    .CAN_WR(CAN_WR),
    .CAN_RD(CAN_RD),
    .CAN_CS(CAN_CS),
    .CAN_RST(CAN_RST),
    .DATA_CAN(DATA_CAN),
    .en()
    // 其他未使用接口省略
);

2. 顶层设计亮点

• 接口简化：隐藏底层复杂逻辑，对外仅暴露时钟、复位、按键、CAN芯片接口，降低硬件集成难度；
• 可配置性：通过修改CNT_MAX参数，可快速调整发送周期，适配不同实时性需求；
• 兼容性：支持替换为canportnew.v模块，无缝扩展可变数据长度功能。

（五）can_top_tb.v：仿真验证的“工具”

cantoptb.v是系统的仿真测试模块，通过生成激励信号验证核心功能的正确性，为硬件调试提供前期保障。

1. 激励信号生成

• 时钟信号：生成20ns周期（50MHz）时钟（仿真可调整，硬件为40MHz），核心代码如下：
  verilog
initial begin
clk =0;
forever #(p/2) clk = ~clk; // p=20，周期20ns
end

• 复位信号：初始拉低rstn（复位有效），10个时钟周期后释放，核心代码如下：
  verilog
initial begin
rstn =1'b0;
#(p*10+3) rstn =1'b1; // 203ns后释放复位
  end
  `
• 按键信号：依次触发key0/key1/key2按键，模拟手动配置与发送控制，核心代码如下：
  verilog
initial begin
key0=1'b1; key1=1'b1; key2=1'b1;
#(p20) key0=1'b0; #(p10) key0=1'b1; // key0按下10个周期
#(p100) key1=1'b0; #(p10) key1=1'b1; // key1按下10个周期
#(p100) key2=1'b0; #(p10) key2=1'b1; // key2按下10个周期
end


2. 仿真验证逻辑

等待init_finish信号置位（SJA1000T初始化完成）后，持续运行仿真，通过观测以下信号验证功能：

• CANDATASEND_DONE：是否在发送周期到达后产生高脉冲；
• CANDATARECV_DONE：是否在接收缓冲区满后产生高脉冲；
• CANIDrx/CANDATArx：接收数据是否与发送数据一致；
• 状态机信号（statec）：是否按预期在INITRESET→INIT→IDLE→DATASEND/DATAREAD间跳转。

四、调试工具与辅助文件：加速开发效率

（一）ChipScope调试核：硬件调试的“眼睛”

代码套件中的iconpro.vhd（集成控制器）与ilapro_0.vhd（逻辑分析仪）是Xilinx ChipScope工具的配置文件，支持实时观测FPGA内部信号：

• 观测信号选择：可配置观测状态机（statec）、数据缓冲区（CANIDrx/CANDATArx）、错误计数器（CANRXERRrx/CANTXERR_rx）等关键信号；
• 调试流程：将调试核集成到FPGA工程中，通过JTAG接口连接开发板，在ChipScope软件中捕获信号波形，定位通信异常（如状态机卡死、数据传输错误）。

（二）C语言辅助文件：跨语言参考的“桥梁”

SJAPeliCAN.H/config.h/main.c是基于MCU的SJA1000T驱动代码，虽与FPGA代码语言不同，但提供以下参考价值：

• 寄存器定义：明确SJA1000T各寄存器的地址、位掩码及功能，可与Verilog代码中的寄存器配置对照，避免配置错误；
• 初始化流程：C语言代码中的Peli_Init()函数展示了SJA1000T的标准初始化流程（复位→配置寄存器→切换正常模式），与Verilog代码逻辑一致，可作为功能验证参考；
• 中断处理：C语言代码中的接收中断服务函数（Peli_RXD()）展示了中断驱动的接收逻辑，为FPGA代码扩展中断功能提供思路。

五、工程实践：从代码到硬件的落地

（一）硬件适配要点

1. 电平匹配：SJA1000T为5V器件，FPGA为3.3V器件，DATA_CAN总线及控制信号（ALE/WR/RD/CS/RST）需通过电平转换芯片（如74HC245）适配，避免电平冲突；
2. 时钟配置：硬件时钟需为40MHz，若使用其他频率，需重新计算TIMER0/TIMER1寄存器值以匹配目标波特率（如500kbps对应TIMER0=0x00、TIMER1=0x5C）；
3. 终端电阻：CAN总线两端需焊接120Ω终端电阻，减少信号反射，确保通信稳定性；
4. IO资源分配：根据FPGA开发板的IO banks分配，合理规划CANALE/CANWR/CANRD/CANCS/CANRST及DATACAN的引脚，避免IO冲突。

（二）软件配置步骤

1. 参数修改：
   - 发送数据：修改canport.v中的IDtest（目标ID）和CANDATA1tx~CANDATA8tx（发送数据）；
   - 波特率：根据硬件时钟调整initdata[1]（TIMER0）和initdata[2]（TIMER1）；
   - 发送周期：修改cantop.v中的CNTMAX参数，调整周期性发送间隔。
2. 功能选择：
   - 固定长度收发：使用canport.v模块；
   - 可变长度收发：使用canportnew.v模块，通过CANID0_tx的低4位设置发送长度；
3. 仿真验证：
   - 运行cantoptb.v仿真，验证状态机跳转、数据收发及异常处理功能；
   - 观测CANDATASENDDONE/CANDATARECVDONE信号，确保收发流程正常。
4. 硬件调试：
   - 集成ChipScope调试核，下载程序到FPGA开发板；

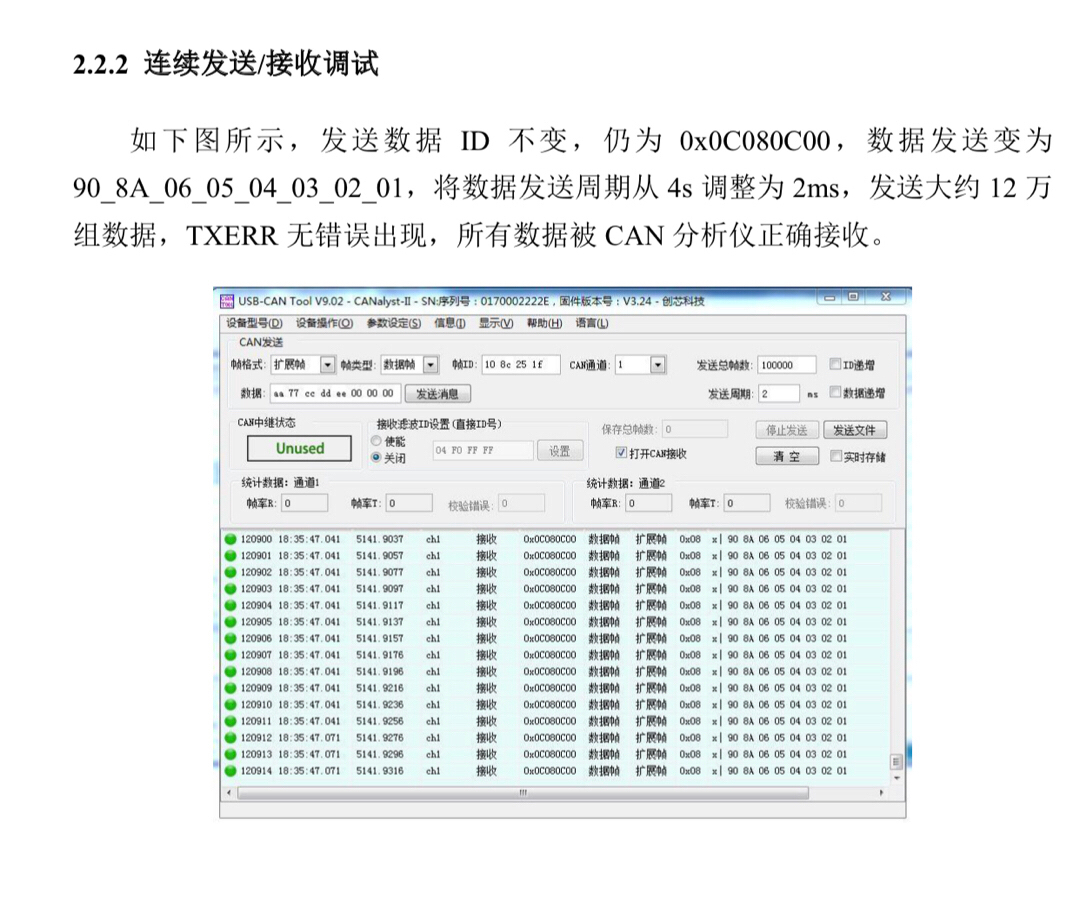

   - 连接CAN总线分析仪（如USBCAN），观测发送数据是否正确；
   - 若接收不到数据，检查验收滤波寄存器（ACR/AMR）配置或总线连接。

（三）常见问题与解决方案

问题现象	可能原因	解决方案
芯片初始化失败（init_finish不置位）	1. CAN_RST时序错误；2. 寄存器配置值错误；3. 硬件连接错误	1. 检查INITRESET状态的CANRST时序，确保复位时间足够；2. 对照SJA1000T手册，确认寄存器配置值；3. 检查CAN_RST引脚连接是否正确
发送无响应（CANDATASEND_DONE不置位）	1. 发送缓冲区未就绪（SR[2]=0）；2. 命令寄存器（CMR）配置错误；3. 总线错误	1. 观测SJA1000T状态寄存器SR[2]，确保发送缓冲区空；2. 确认CMR寄存器写入0x01（发送请求）；3. 检查CAN总线连接及终端电阻
接收不到数据（CANDATARECV_DONE不置位）	1. 验收滤波配置错误；2. 接收缓冲区未满（SR[0]=0）；3. 总线无数据	1. 调整ACR/AMR寄存器，确保接收目标ID；2. 确认CAN总线有数据发送；3. 观测SR[0]信号，确认接收缓冲区状态
频繁触发自动复位	1. 5秒无数据接收；2. 总线错误；3. 错误计数器超限	1. 检查CAN总线是否有数据发送；2. 排查总线连接（如终端电阻、电平转换）；3. 调整错误计数器阈值（如将90改为120）

六、扩展方向：功能升级与场景适配

（一）功能扩展

1. 多ID接收：修改验收代码寄存器（ACR）和验收屏蔽寄存器（AMR），配置多个目标ID，实现多ID过滤与接收；
2. 中断驱动：当前代码采用轮询方式检测收发状态，可通过配置SJA1000T的中断使能寄存器（IER），启用接收/发送中断，减少FPGA的CPU占用；
3. 数据缓存：新增FIFO模块，缓存接收数据，避免数据溢出，适用于高数据量场景；
4. 波特率自适应：通过检测CAN总线的波特率，动态调整TIMER0/TIMER1寄存器值，实现波特率自适应，提升系统兼容性。

（二）场景适配

1. 工业控制：扩展多节点通信功能，支持CANopen协议，实现多设备间的实时数据交互；
2. 汽车电子：适配汽车CAN总线的高可靠性要求，增加数据校验（如CRC）、错误重发机制；
3. 物联网：结合FPGA的低功耗特性，优化代码以降低功耗，适配物联网场景的低功耗需求。

七、总结

本代码套件基于FPGA实现了SJA1000T CAN控制器的全功能驱动，涵盖芯片初始化、数据收发、异常恢复、仿真验证及硬件调试全流程。代码采用模块化设计，逻辑清晰、稳定性高，同时提供增强型功能（可变数据长度收发）与跨语言参考（C语言辅助文件），可直接作为工业控制、汽车电子等领域CAN通信项目的核心开发模板。

通过本文的解析，开发者可深入理解FPGA与SJA1000T的交互逻辑，快速完成代码适配与硬件集成，同时基于扩展方向实现功能升级，满足不同应用场景的需求。
