记录AD芯片CS5530调试问题

叫我头铁娃

346人浏览 · 2025-10-14 16:47:08

叫我头铁娃 · 2025-10-14 16:47:08 发布

问题

单片机使用STM32F1C8T6，无法正常通信，SPI有波形，cs5530返回全为0xFF

电路连接

在这里插入图片描述

指令

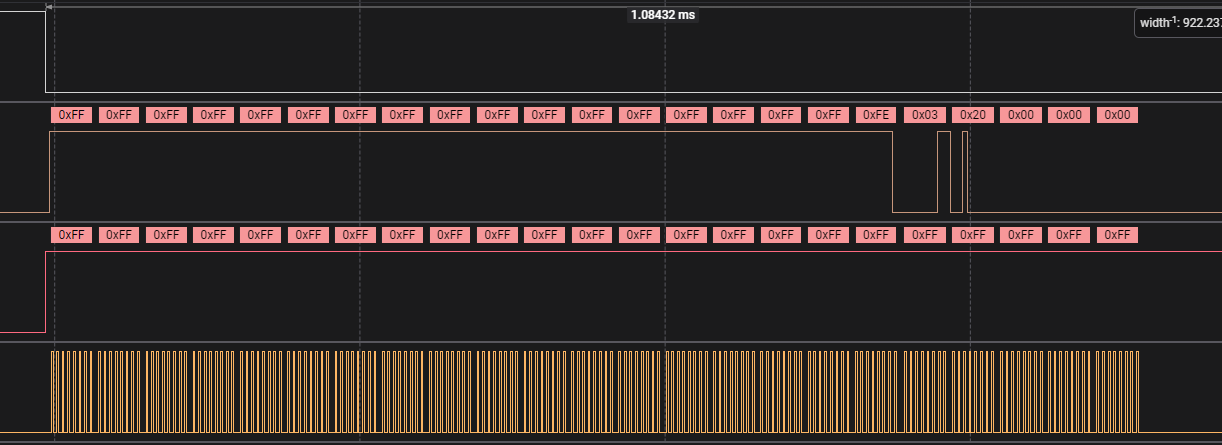

先发送至少15个0xFF，紧跟0XFE

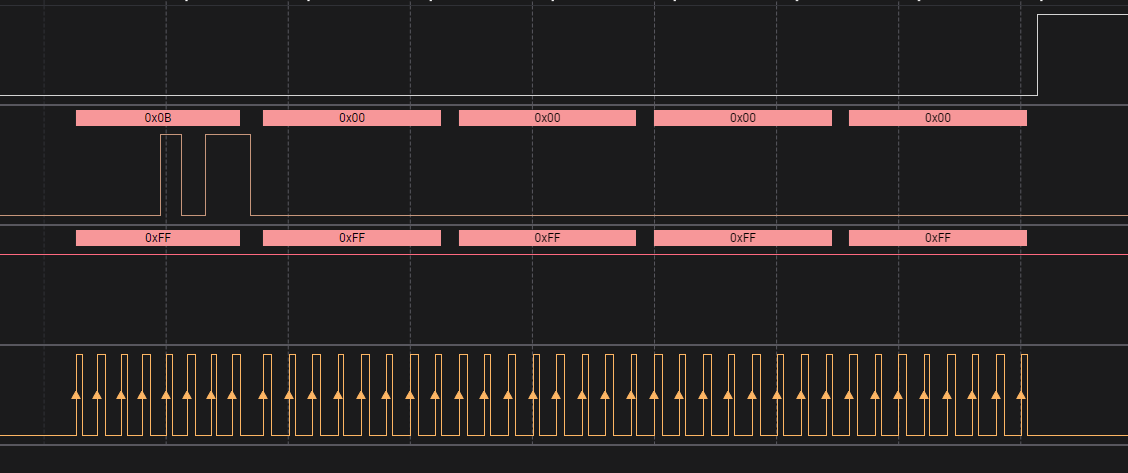

0x0B读取配置寄存器
在这里插入图片描述

读取配置寄存器时，返回全为0xFF

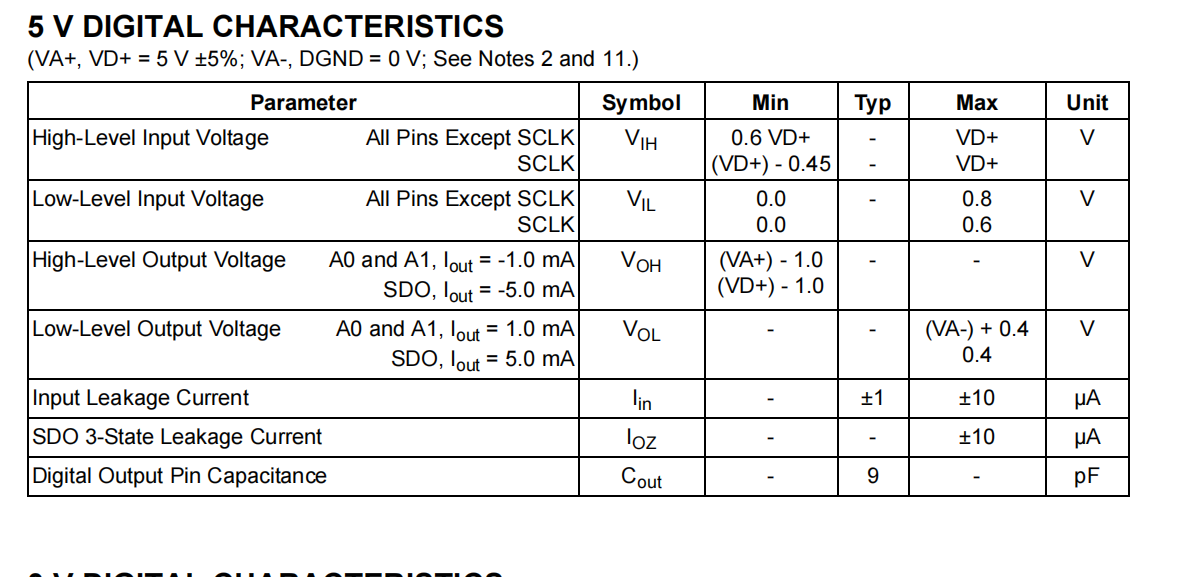

查看数据手册发现CLK得高电平至少为(VD+)-0.45
在这里插入图片描述
STM32F1C8T6使用SPI寄存器时，引脚配置为GPIO_MODE_AF_PP，示波器抓取电平<3.7V（上拉电阻无效）。

解决方法

使用模拟SPI，时钟线配置为 GPIO_MODE_OUTPUT_OD。
