简介

做低功耗产品，最头疼的就是两个问题：一是设备无缘无故重启了，找不到原因；二是睡眠之后唤不醒，或者误唤醒导致功耗居高不下。

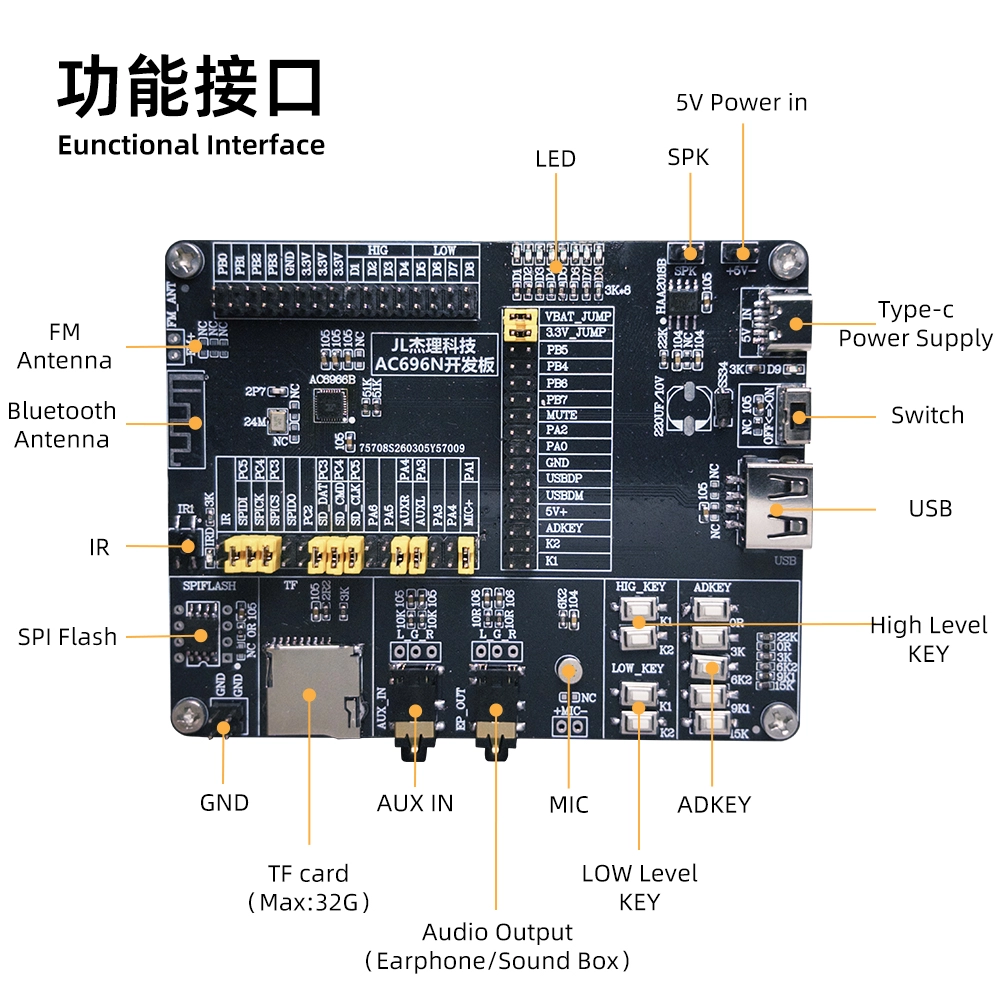

JL杰理AC696N这个系列的芯片在蓝牙耳机、音箱、IoT设备里用得很多，它的复位和唤醒机制其实挺灵活的，但官方文档分散在各个模块里，新手容易漏配置。最近在AC696N开发板上调试低功耗方案，把复位源和唤醒IO这块理了一下，整理出来方便后面排查问题用。

---

芯片复位与唤醒源深度解析

在低功耗产品设计中，复位与唤醒机制至关重要。JL杰理AC696N芯片提供了丰富的复位源和灵活的唤醒IO配置。

• 唤醒源获取
• BR25(AC696,AC6082)接口添加
• u8 wkup_pnd = 0;
• u8 get_wakeup_pnd(void)
• {
•     return wkup_pnd;
• }
• //返回值： 0x00 | BIT(x)//x唤醒的IO口编号

• SDK打印的复位源含义

AC695X 为例：

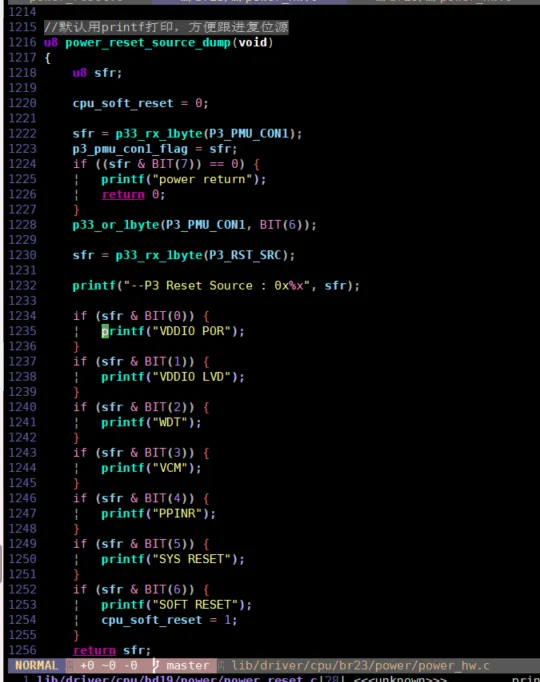

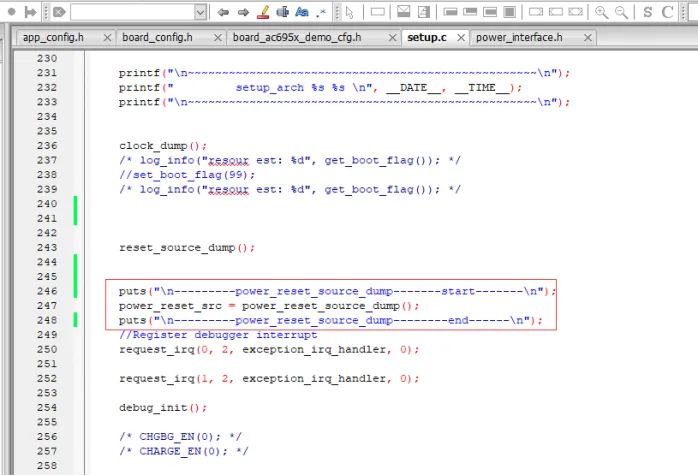

u8 power_reset_source_dump(void);

通过power_reset_source_dump()函数可以打印复位原因，包括：

• VDDIO POR（上电复位）
• VDDIO LVD（电压低于设定值复位）
• WDT（看门狗复位）
• VCM（VCOM复位）
• PPINR（长按Reset IO复位）
• SYS RESET（主系统复位P33）
• SOFT RESET（软件复位）

这些信息对于调试异常重启问题极具价值。

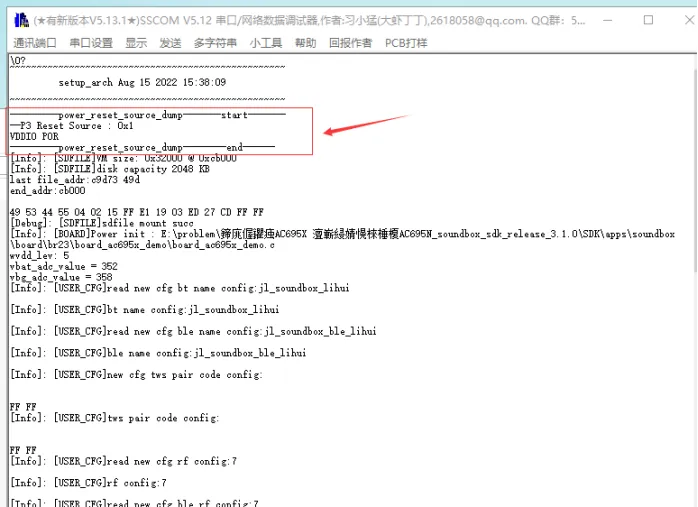

打印测试：

唤醒功能方面，AC696N支持注册多个IO口作为唤醒源。

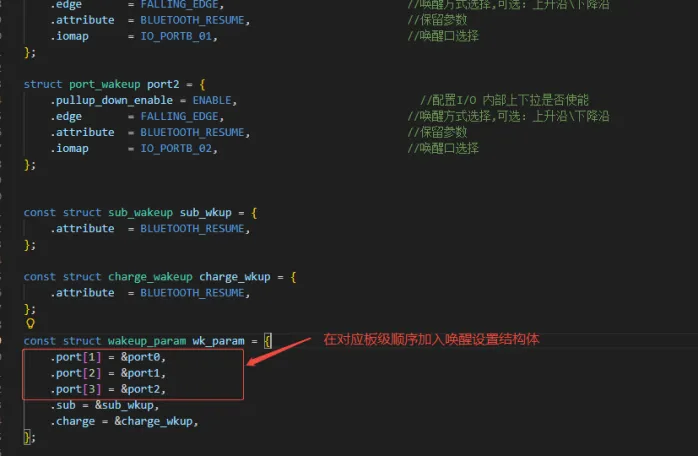

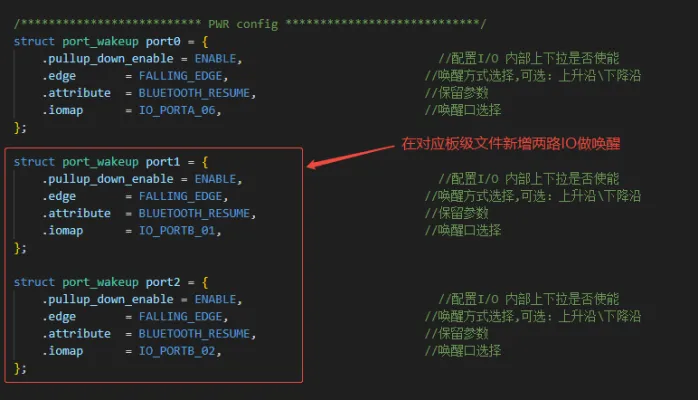

开发者需要在板级文件中配置port_wakeup结构体，设置内部上下拉使能、唤醒边沿（上升沿/下降沿）以及具体的唤醒IO映射（如IO_PORTA_06）。

通过wakeup_param结构体将多个唤醒端口、sub唤醒和charge唤醒统一管理，实现灵活的低功耗唤醒策略。

唤醒IO设置

• 注册多个IO口唤醒

AC696N 注册多IO口做唤醒功能（BR23,BR25通用）

---

总结

复位原因打印这个功能挺实用的，设备异常重启的时候，上电第一时间调一下power_reset_source_dump()，基本能定位是看门狗咬的、电压不稳掉的，还是软件主动复位。唤醒配置这块，建议先在AC696N开发板上把单IO唤醒调通，确认边沿和上下拉配置没问题，再往里加多路唤醒。

另外注意一下，有些IO在睡眠状态下默认是复用的（比如UART、ADC），如果要当唤醒IO用，得先把复用功能关掉，否则可能唤不醒或者电流偏大。这些坑踩过一次之后，后面做低功耗项目就顺多了。
