在 NVIDIA 开源的 Alpamayo 项目中，实现了将连续的自车历史轨迹坐标离散化为 Token，并无缝注入到大模型的 Prompt 中，让大模型不仅“看懂”图像和文本，还能“理解”车辆过去的行驶轨迹。
本文围绕推理过程中 fuse_traj_tokens 函数的调用，解析了自车历史轨迹从连续坐标到离散 token、再到替换 prompt 占位符的过程，并与 OpenDriveVLA 的多模态特征注入机制进行了简要对比。

---

一、input_ids

在推理代码 test_inference.py 中，模型首先通过 HuggingFace 的 processor 对输入消息进行 tokenize，得到 input_ids：

# dict_keys(['input_ids', 'attention_mask', 'pixel_values', 'image_grid_thw'])
tokenized_data = data["tokenized_data"]
input_ids = tokenized_data.pop("input_ids")

• input_ids 是什么？
  是一个形状为 [B, seq_len] 的 PyTorch LongTensor，包含了 VLM 分词后的完整文本 Prompt。
• 主要包括哪些字段？
  为了支持多模态和轨迹预测，input_ids 中不仅包含常规文本，还包括许多特殊的占位符 Token：

内容模块	说明
系统/用户 Prompt	常规的指令文字
图像占位符	对应 pixel_values 中的图片特征占位，如 <|image_pad|>
历史轨迹占位符	如 <|traj_history_start|><|traj_history|>...<|traj_history_end|>，这是本文的核心，后续将被替换为真实的历史轨迹 Token
推理/生成标记	如 <|cot_start|>（思维链起始）、<|traj_future_start|>（未来轨迹生成起始）

• input_ids 中的历史轨迹占位符
  上述表格中， input_ids 中包含了历史轨迹占位符 token。在构造消息时（helper.create_message），有这样一段设计：

num_traj_token = 48
hist_traj_placeholder = (
    f"<|traj_history_start|>{'<|traj_history|>' * num_traj_token}<|traj_history_end|>")

这意味着 prompt 中预先放了 48 个 <|traj_history|> token，前后分别用 <|traj_history_start|> 和 <|traj_history_end|> 包裹。这些 token 在 tokenize 后变成对应的整数 ID，占据 input_ids 中的固定位置。
这些占位符的作用就是预留的slot——后续会用量化后的真实轨迹 token 来替换。

二、自车轨迹的离散化与量化

大语言模型（LLM）的自回归架构只能处理离散的 Token（整数），无法直接理解连续的 XYZ 坐标。因此，Alpamayo 引入了 Delta Tokenizer（增量分词器），将连续的轨迹转化为离散的数字 ID。

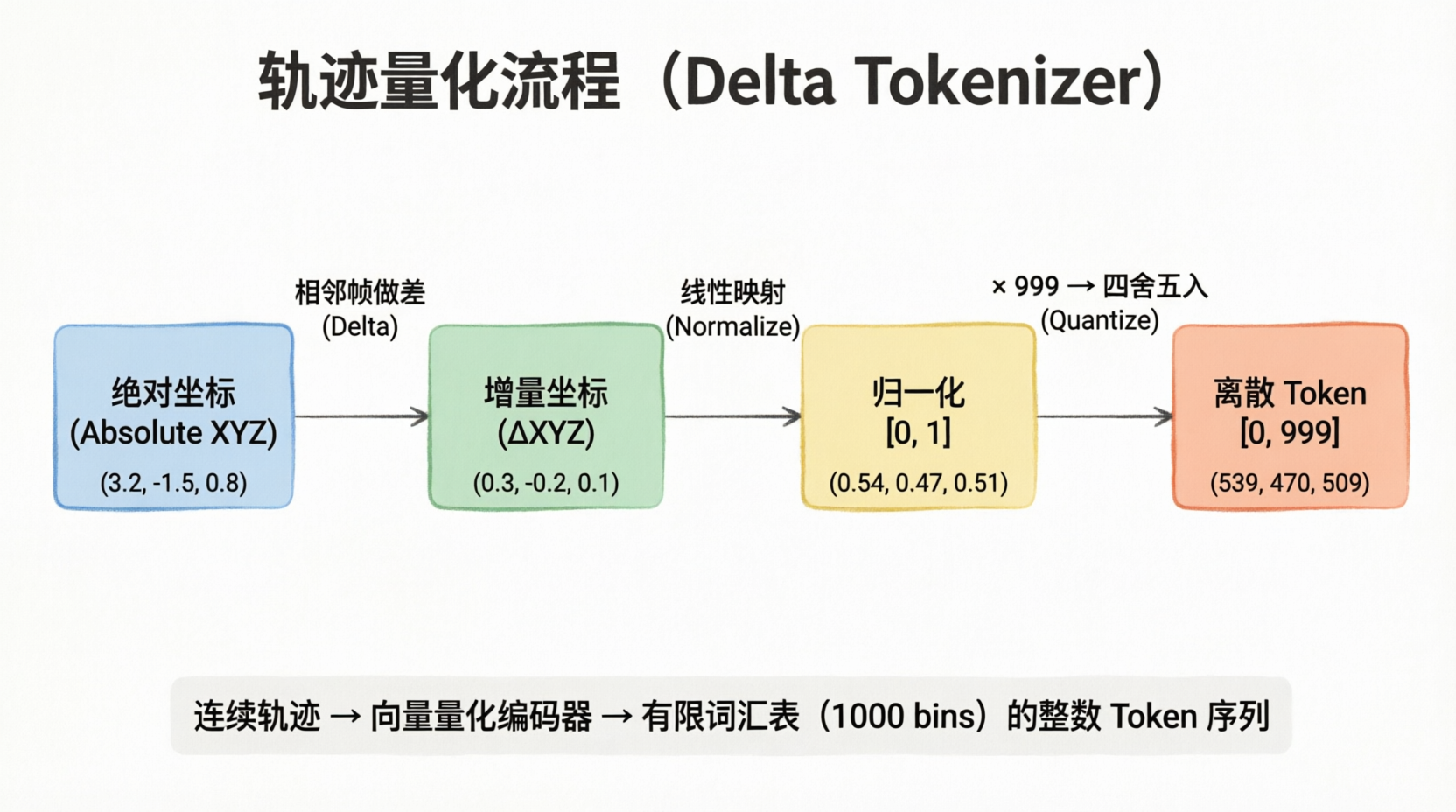

量化过程主要分为以下 4 个关键步骤（核心代码位于 delta_tokenizer.py 的 encode 函数）：

• 1. 计算增量（Delta）位置
  模型不关心车辆在整个地图上的绝对坐标，只关心 “相对于上一步，车辆移动了多少”。

# shape: (1,16,3) --> (1,17,3), 对于3D tensor, 在第二维前面填充一个元素, 默认是0
xyz = torch.nn.functional.pad(fut_xyz, [0, 0, 1, 0, 0, 0])
xyz = xyz[:, 1:] - xyz[:, :-1]

通过相邻帧求差，将绝对坐标转换为步进增量。第一个时间步的增量是相对于原点 (0, 0, 0) 的偏移。这降低了对绝对坐标的依赖，使量化范围更集中。

• 2. 归一化到 [0, 1] 区间
  为了统一量纲，根据配置的物理范围（例如 x/y 轴 [-4m, 4m]，z 轴 [-10m, 10m]），将增量值线性映射到 [0, 1] 之间。

ego_xyz_max = torch.tensor(self.ego_xyz_max, dtype=xyz.dtype, device=xyz.device)
ego_xyz_min = torch.tensor(self.ego_xyz_min, dtype=xyz.dtype, device=xyz.device)
xyz = (xyz - ego_xyz_min) / (ego_xyz_max - ego_xyz_min)

• 3. 量化为整数 Token
  将 [0, 1] 的浮点数映射到有限的词汇表（Bins）中。默认情况下，词汇表大小为 1000（num_bins=1000）。

# self.num_bins = 1000
xyz = (xyz * (self.num_bins - 1)).round().long()  # 乘以 999 并四舍五入
xyz = xyz.clamp(0, self.num_bins - 1)             # 安全裁剪到 [0, 999]

本质：这是一个向量量化编码器。连续的物理位移被离散化为了 0~999 的整数 Token。

• 4. 展平与词表偏移
  将形状从 (B, Th, 3) 展平为 (B, Th×3)。对于 16 个历史时间步，每步 3 个 token（x, y, z），共输出 48 个 token。
  随后，在 tokenize_history_trajectory 中，还会加上一个 start_idx（self.hist_token_start_idx = 154669），将历史轨迹 Token 偏移到独立的词表区间，与未来轨迹 Token 互不重叠，让模型能通过 ID 范围直接区分二者。

三、将量化 token 注入 Prompt

轨迹量化完成后，得到了一串离散的 Token 序列（形状为 [B, 48] 的 hist_idx），然后需要将其嵌入到 input_ids 中。

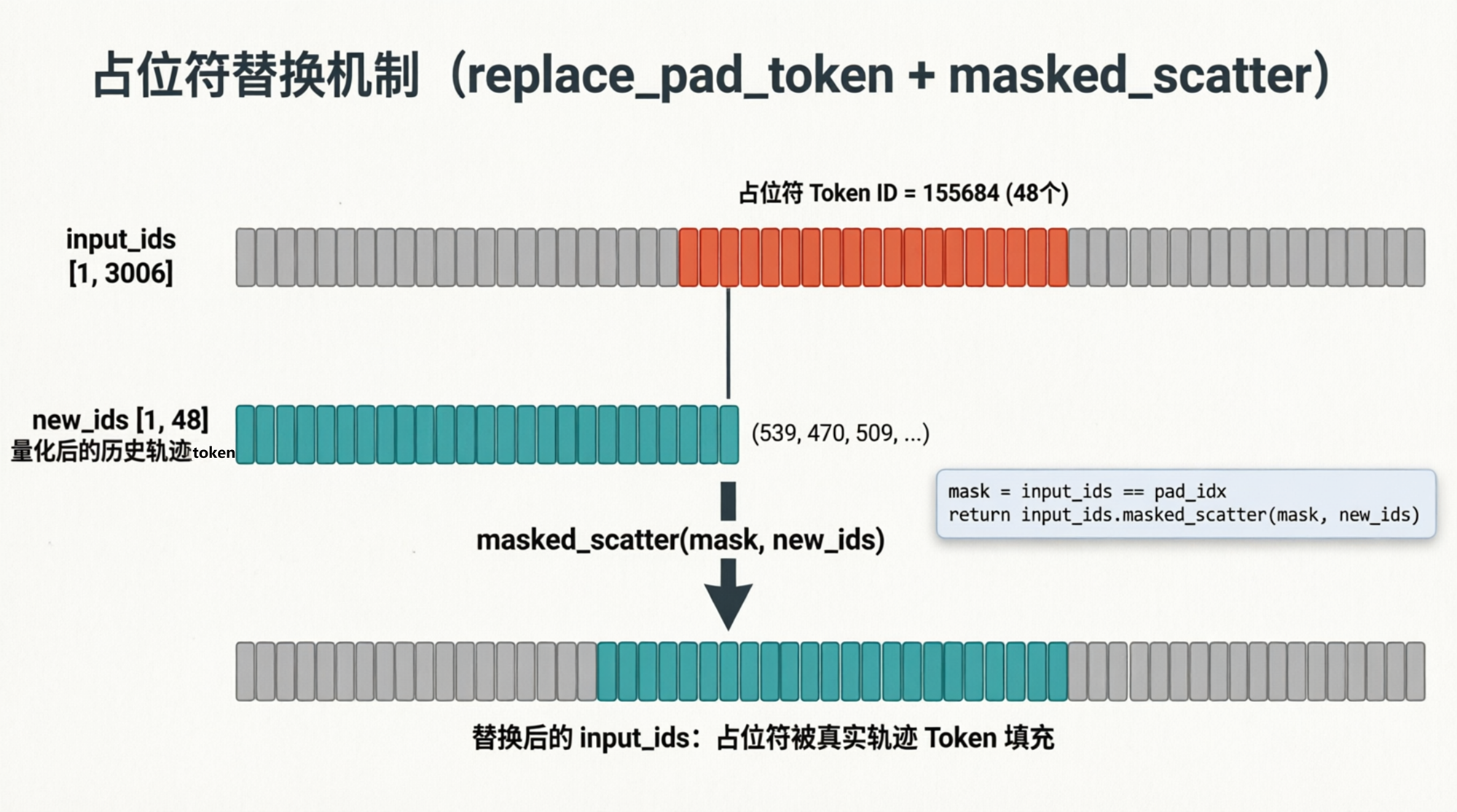

这一流程调用了 replace_pad_token 函数来实现：

def replace_pad_token(input_ids: torch.Tensor, new_ids: torch.Tensor, pad_idx: int) -> torch.Tensor:
    """Replace pad tokens in input_ids with new token values."""
    mask = input_ids == pad_idx
    return input_ids.masked_scatter(mask, new_ids)

找到 input_ids 中所有等于 pad_idx（占位符 ID = 155684）的位置，生成布尔掩码 mask；
使用 PyTorch 的 masked_scatter 操作，将量化好的 new_ids 按顺序填充到这些位置中。

四、OpenDriveVLA 与 Alpamayo 的 Prompt 构建差异

对比 Alpamayo 与 OpenDriveVLA，核心区别体现在视觉特征处理与历史轨迹注入两个维度：
1. 视觉特征的注入：BEV感知特征 vs 原始 2D 图像

• OpenDriveVLA：高度依赖 BEV（鸟瞰图） 3D 结构化感知结果。它将 3D 视觉特征（Scene/Track/Map）通过投影层映射为连续的特征向量序列，拼接到 Prompt 中。

📌 参考笔者对OpenDriveVLA特征嵌入的文章：
（四）OpenDriveVLA的5类Prompt设计与跨模态特征注入机制
（五）揭秘 OpenDriveVLA：结构化感知如何“跨模态对齐”大模型？

• Alpamayo：放弃复杂的 BEV 特征提取，直接依赖视觉编码器提取的 2D 多视角图像特征，让大模型直接从原始 2D 图像中理解 3D 空间。

2. 历史轨迹的嵌入：文本化拼接 vs Token 量化

• OpenDriveVLA：将历史轨迹（如过去 2 秒的坐标点）直接格式化为人类可读的文本字符串（例如 “Historical trajectory (last 2 seconds): [(-0.30,-17.01),…]”），作为文本 Prompt 的一部分直接拼接进去。LLM 的 Tokenizer 会将其切分为普通的数字 Token，完全依赖大模型的文本阅读与推理能力来理解这些物理坐标。

📌 参考笔者OpenDriveVLA推理数据加载的文章：
（三）深度拆解 OpenDriveVLA 推理数据加载：基于__getitem__()方法获取单帧数据

• Alpamayo：历史轨迹作为独立的外部物理条件，将过去若干帧的真实历史轨迹序列（XYZ坐标+旋转）进行 Delta 量化，转为离散 Token，显式嵌入到 Prompt 序列中。

---

参考

• 项目地址：NVIDIA/alpamayo
• 核心文件：
  • src/alpamayo_r1/models/alpamayo_r1.py — 推理入口
  • src/alpamayo_r1/models/base_model.py — fuse_traj_tokens、tokenize_history_trajectory
  • src/alpamayo_r1/models/delta_tokenizer.py — DeltaTrajectoryTokenizer.encode
  • src/alpamayo_r1/helper.py — prompt 模板构造

（本文为笔者阅读与跟踪ALpamayo开源代码后，撰写的CSDN原创文章，转载请注明出处。）
