——以板式吊耳、轴式吊耳和吊盖为例

摘要
本文通过工程实例，分析网格划分对板式吊耳、轴式吊耳和吊盖有限元计算精度的影响，提出优化网格划分的方法，为工程实践提供高效可靠的建模指导。

一、通俗理解有限元分析原理

有限元法（FEA）的本质：化整为零，聚零为整

1. 离散化：将复杂结构拆分为无数个小单元（如四面体、六面体），就像用乐高积木拼装物体。
2. 单元计算：对每个小单元建立力学方程（如弹簧变形公式）。
3. 整体组装：将所有单元方程组合，形成整体结构的方程组并求解。

关键比喻：

• 网格：相当于乐高积木的颗粒大小。
• 网格越细：颗粒越小，拼出的形状越精确，但计算量暴增。
• 网格越粗：颗粒越大，计算快但可能漏掉细节（如小孔边的应力集中）。

二、网格划分对计算结果的影响机制

1. 应力集中区的敏感性

问题：吊耳孔边、圆角过渡区存在高应力梯度。

影响：粗网格会低估峰值应力（误差可达30%以上）。

示例：板式吊耳螺栓孔边缘的网格尺寸从10mm减至2mm，最大应力值从180MPa升至240MPa。

2. 结构刚度模拟偏差

粗网格高估刚度，导致变形计算结果偏小（如吊盖中心挠度误差超15%）。

3. 计算效率与精度平衡

网格数量增加10倍，计算时间可能增长100倍，需寻找,最优网格密度。

三、工程实例分析

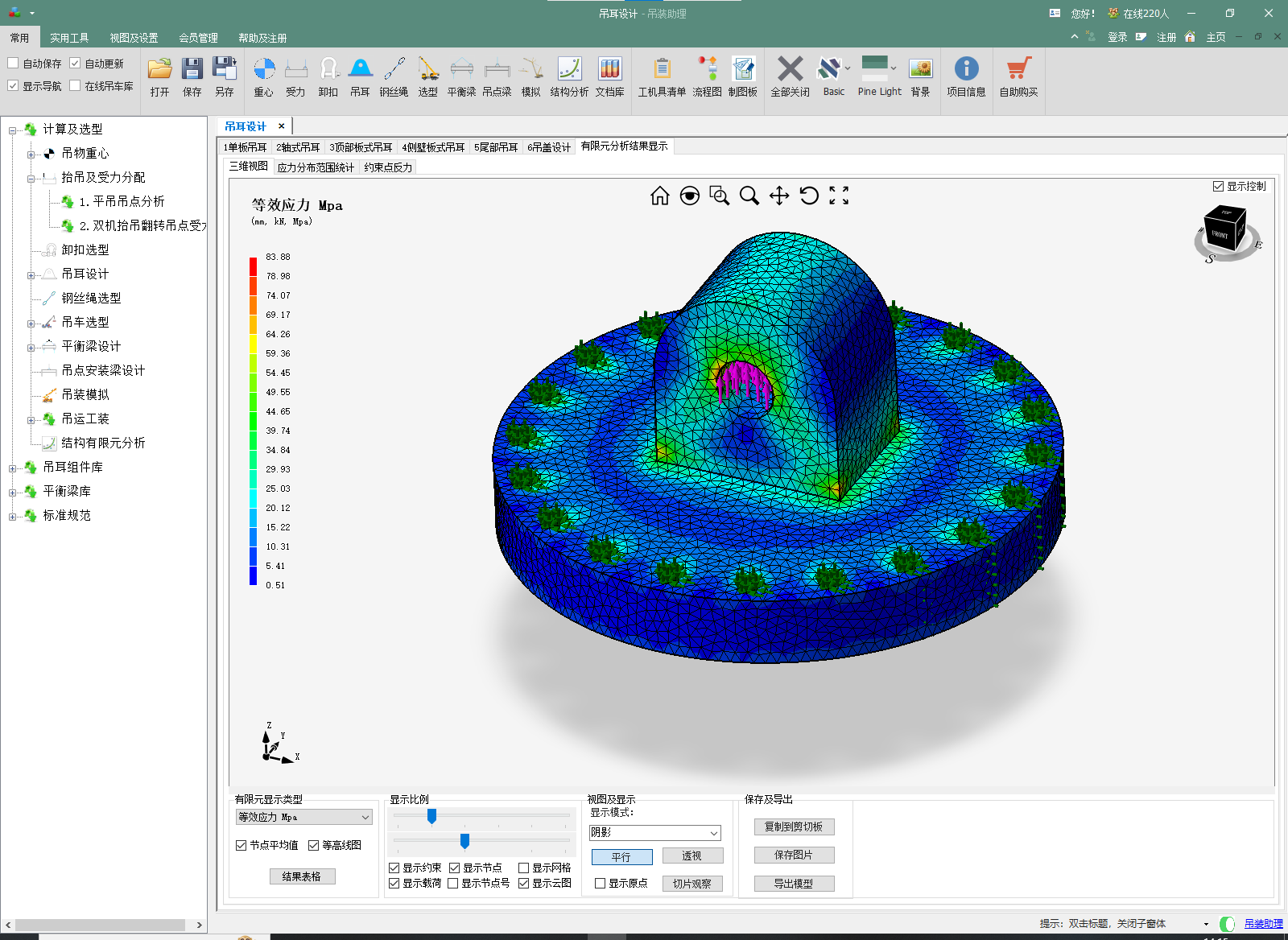

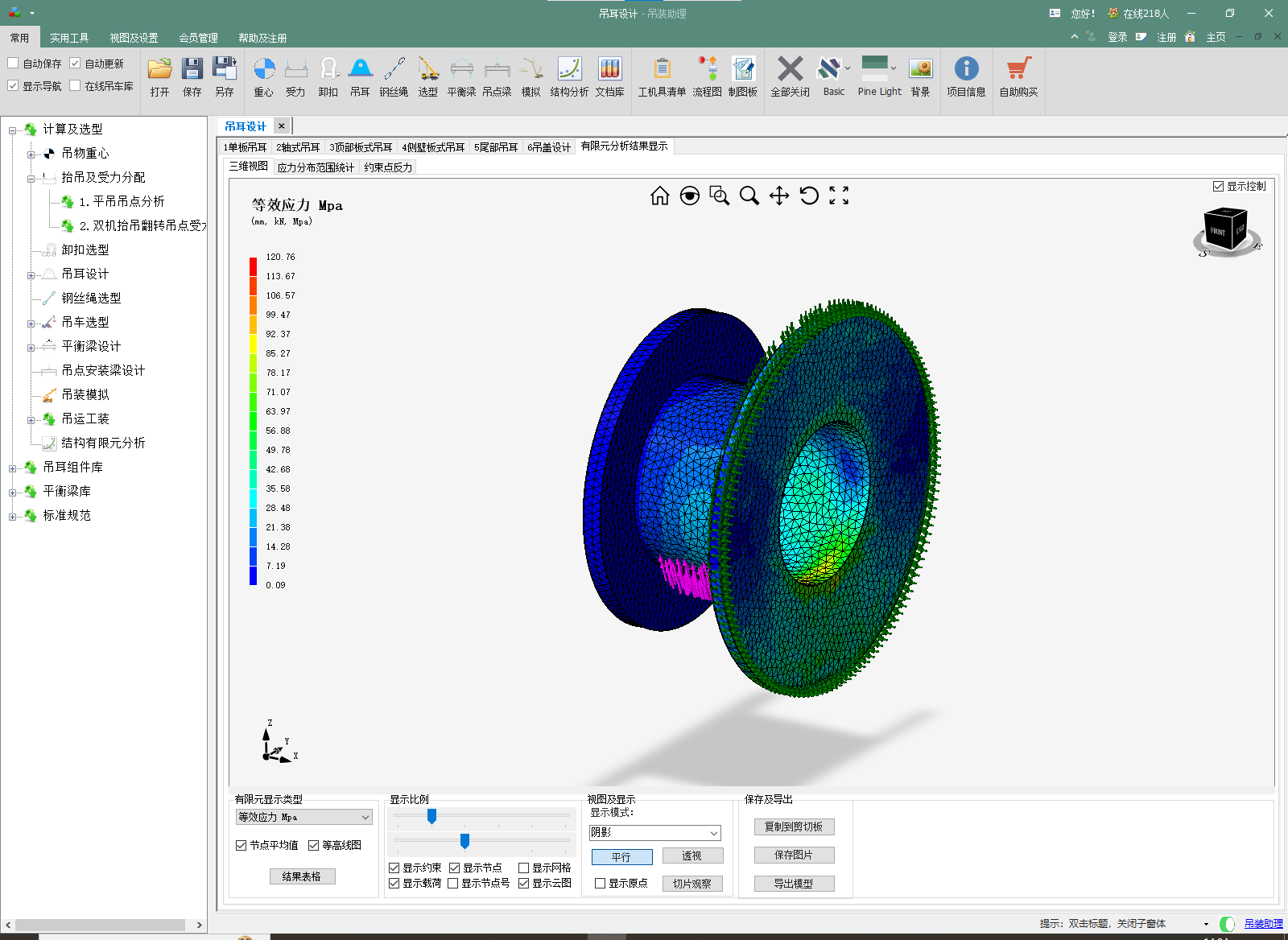

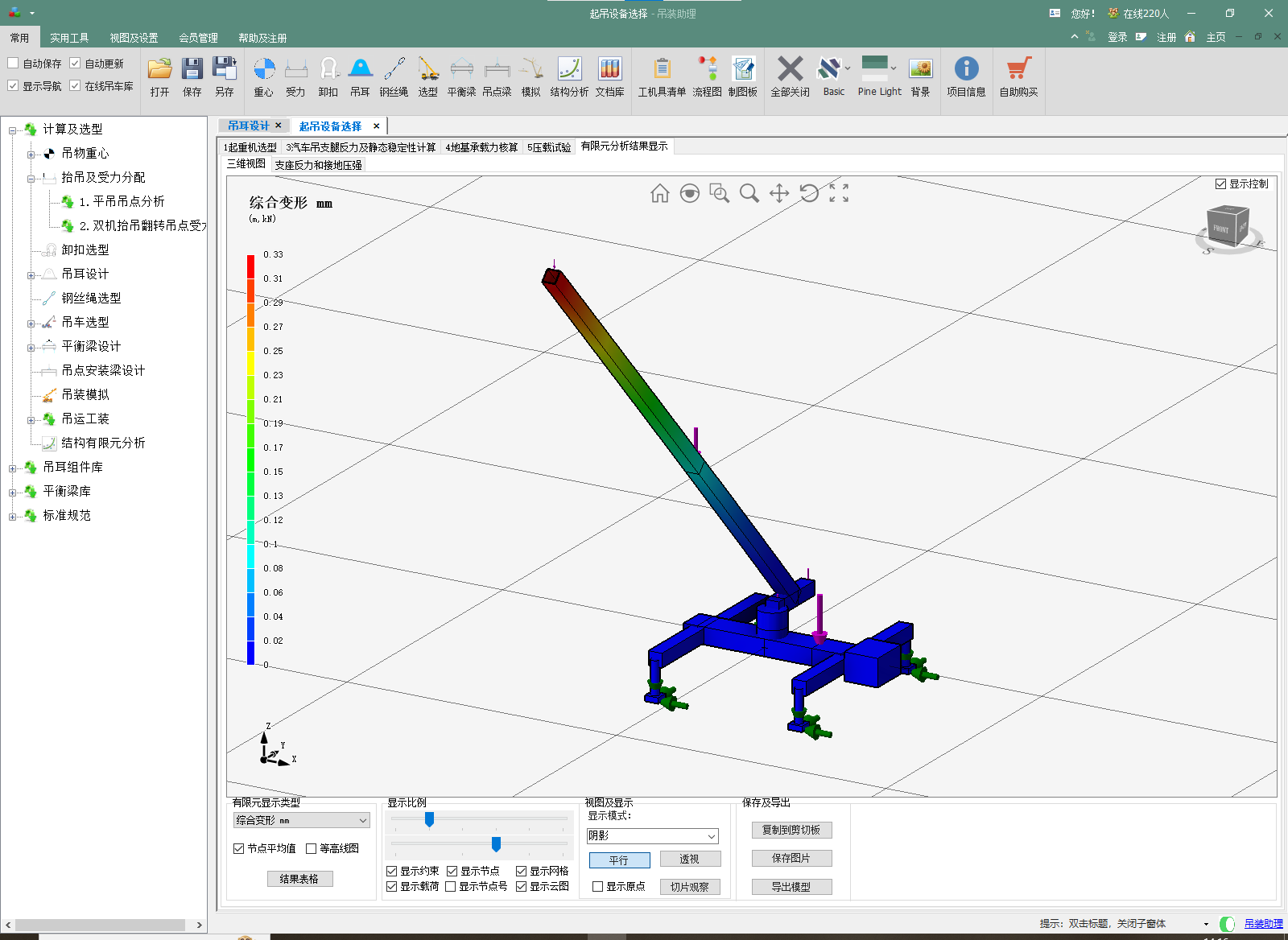

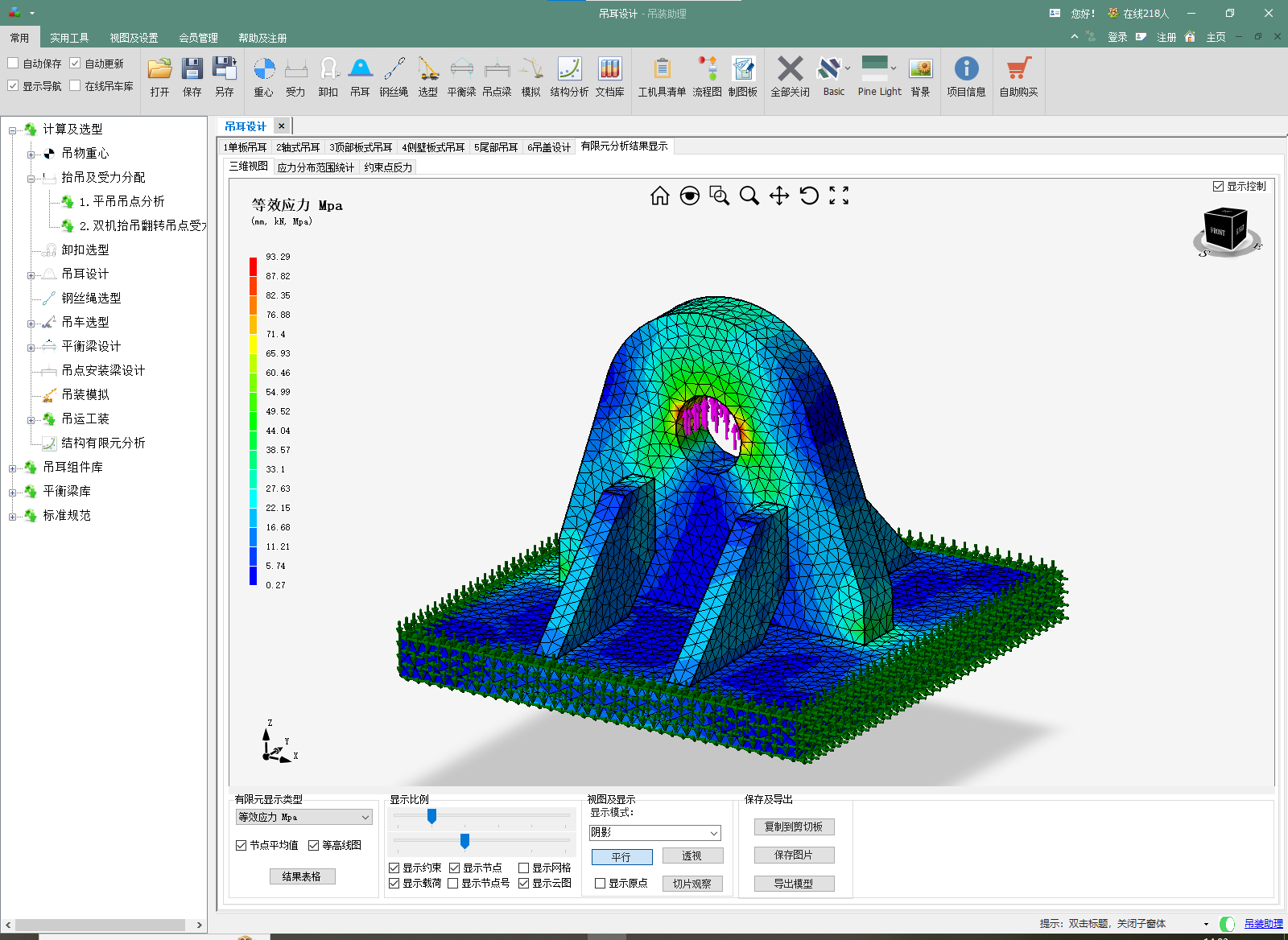

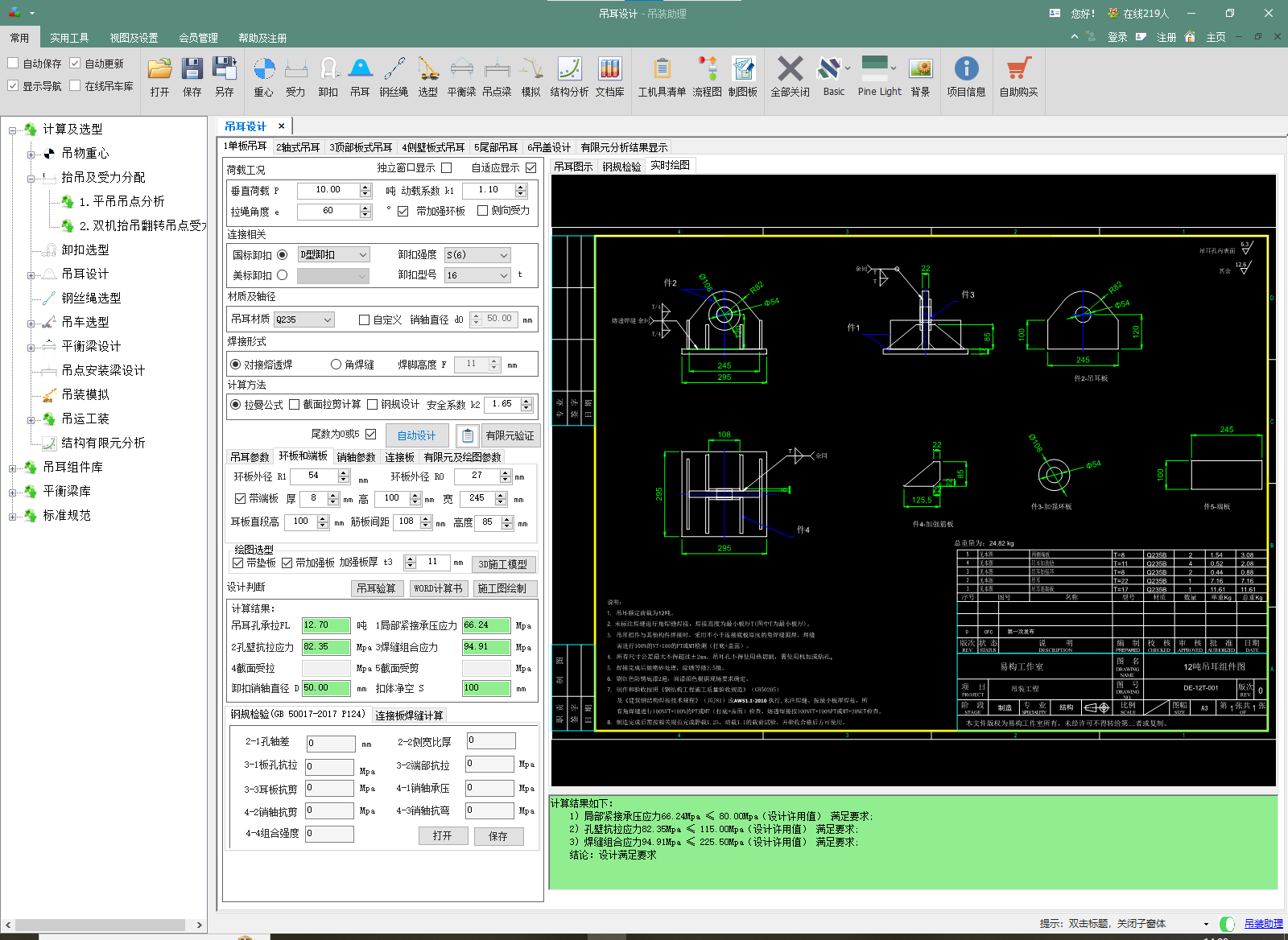

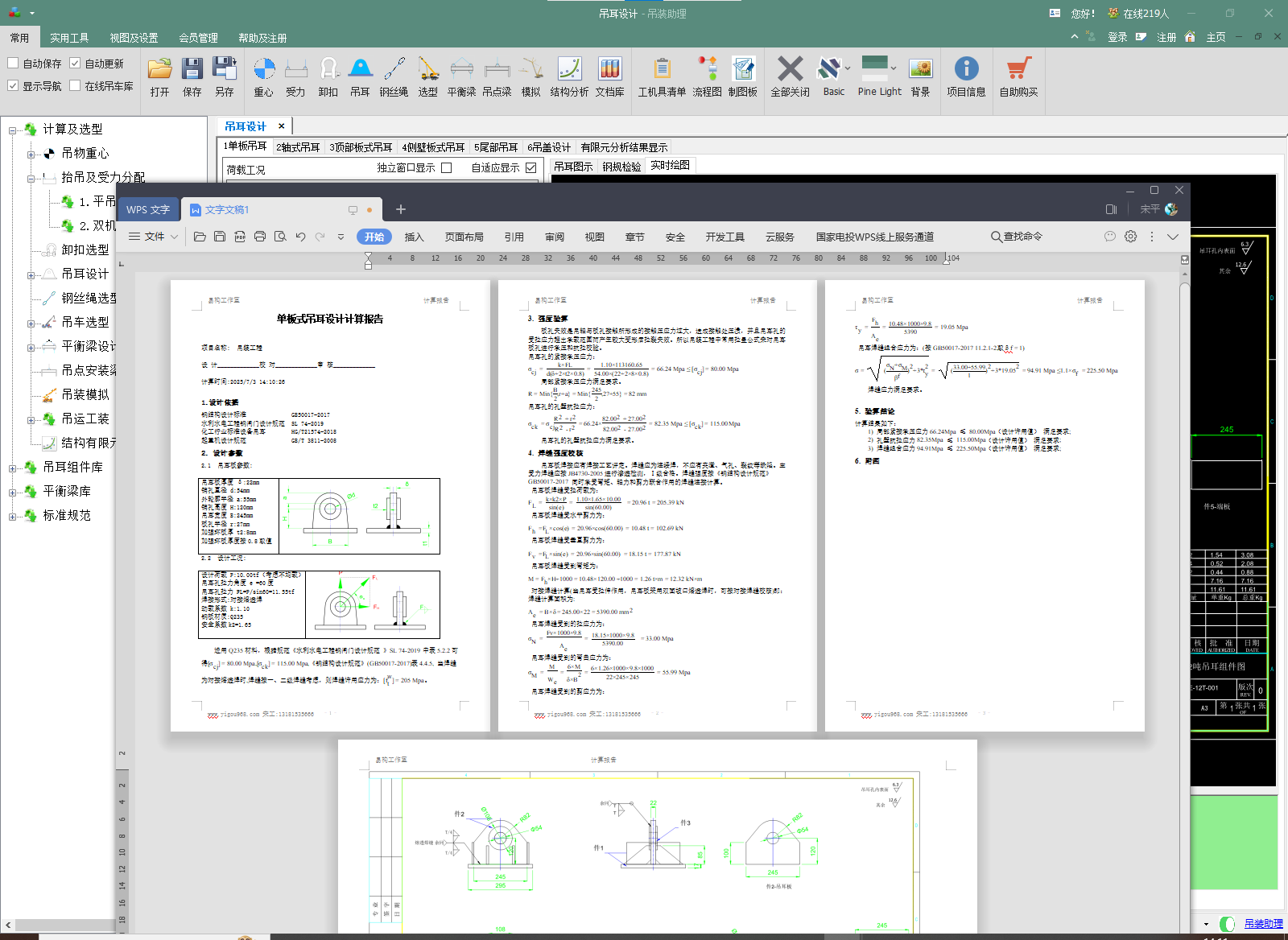

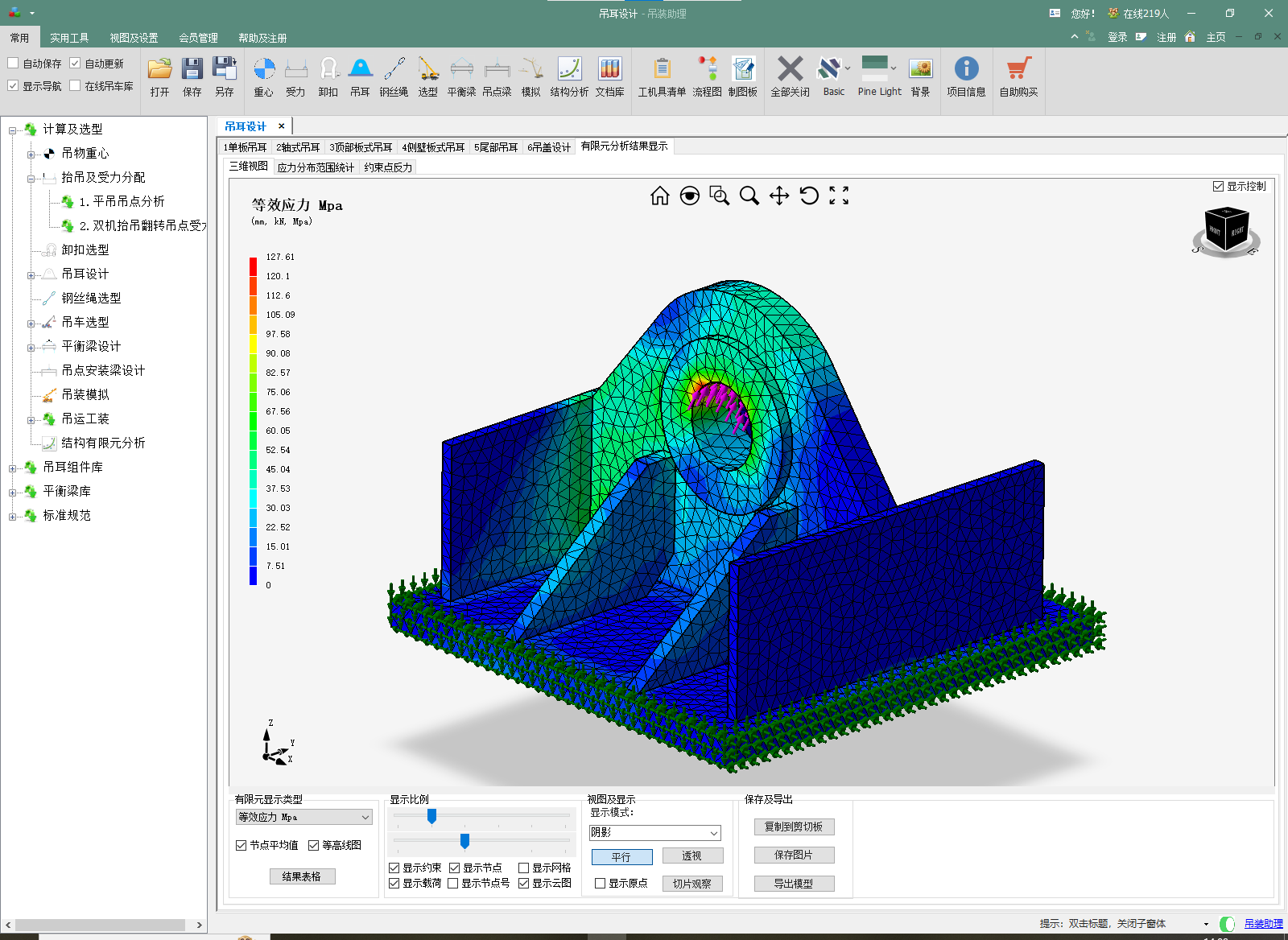

案例1：板式吊耳（受横向拉力）

结构特点：开孔区域应力集中显著。

网格尺寸(mm)	最大应力(MPa)	计算时间(min)
10	185	2
5	225	10
2	248	90

结论：孔周局部加密至2mm，其余区域用5mm网格，应力误差<5%，效率提升80%。

四、最优网格划分策略

结构区域	推荐网格尺寸	单元类型
孔边/圆角应力集中区	1~3mm（局部加密）	六面体主导
主要承载板壳	3~5mm	四边形/六面体
非关键区域	6~10mm	四面体/自由网格
过渡区	尺寸渐变（梯度比≤1.5）	扫掠网格

操作技巧

自适应网格划分：利用软件自动在高应力区加密。

收敛性验证：逐步加密网格直至应力变化<5%。

对称性利用：对对称结构取1/2或1/4模型，减少网格量50%以上。

五、工程应用指导

• 必加密区域：吊耳孔内壁、焊接接头、圆角过渡区。
• 可简化区域：远离载荷的支架、非承力盖板。
• 避免过度细化：在应力平稳区使用粗网格，节省计算资源。

实例验证：某船用吊盖采用优化网格（关键区3mm/非关键区8mm），计算时间从6小时降至45分钟，应力预测误差<3%，成功通过载荷试验。

结论

网格划分是有限元分析精度与效率的核心平衡点：

• 应力集中区必须加密（网格尺寸≤3mm）。
• 非关键区域大胆简化（网格尺寸≥8mm）。
• 通过收敛性分析确定最优网格，避免过细化与欠细化陷阱。
• 工程实践中，采用局部加密+梯度过渡策略，可提升计算可靠性并节约70%以上时间，为吊装设备设计提供高效技术支撑。
