2GHz微带阵列天线，HFSS仿真模型，介质板为FR4，增益4.5dBi，驻波小于1.5。

最近在捣鼓2GHz频段的微带阵列天线设计，用HFSS建模仿真时遇到不少有意思的问题。FR4板材这玩意儿看着普通，实际用在天线设计里真得小心伺候。先说个有意思的现象：同样的阵列布局，用不同批次FR4板实测结果能差0.3dBi增益，介电常数波动坑人不浅。

先上段核心参数计算的Python代码：

freq = 2e9  # 2GHz
er = 4.4    # FR4介电常数（实测建议取4.2-4.6）
h = 1.6     # 板厚1.6mm

# 贴片宽度计算（有效介电常数法）
c = 3e8
lambda0 = c / freq
w = c/(2*freq)*((er+1)/2)**-0.5 *1e3  # 毫米单位
print(f"初始贴片宽度：{w:.2f}mm")

# 边缘缩短量补偿
delta_L = 0.412*h*( (er+0.3)/(er-0.258) )*( (w/h +0.264)/(w/h +0.8) )
L = c/(2*freq*(er**0.5)) *1e3 - 2*delta_L
print(f"修正后贴片长度：{L:.2f}mm")

这段代码算出来的贴片尺寸只能作为初值，实际得在HFSS里做参数扫描。有个坑要注意：FR4的损耗角正切约0.02，高频下损耗明显，直接导致阵列效率下降。上次偷懒没做表面铜粗糙度设置，仿真增益虚高0.6dBi，实测直接扑街。

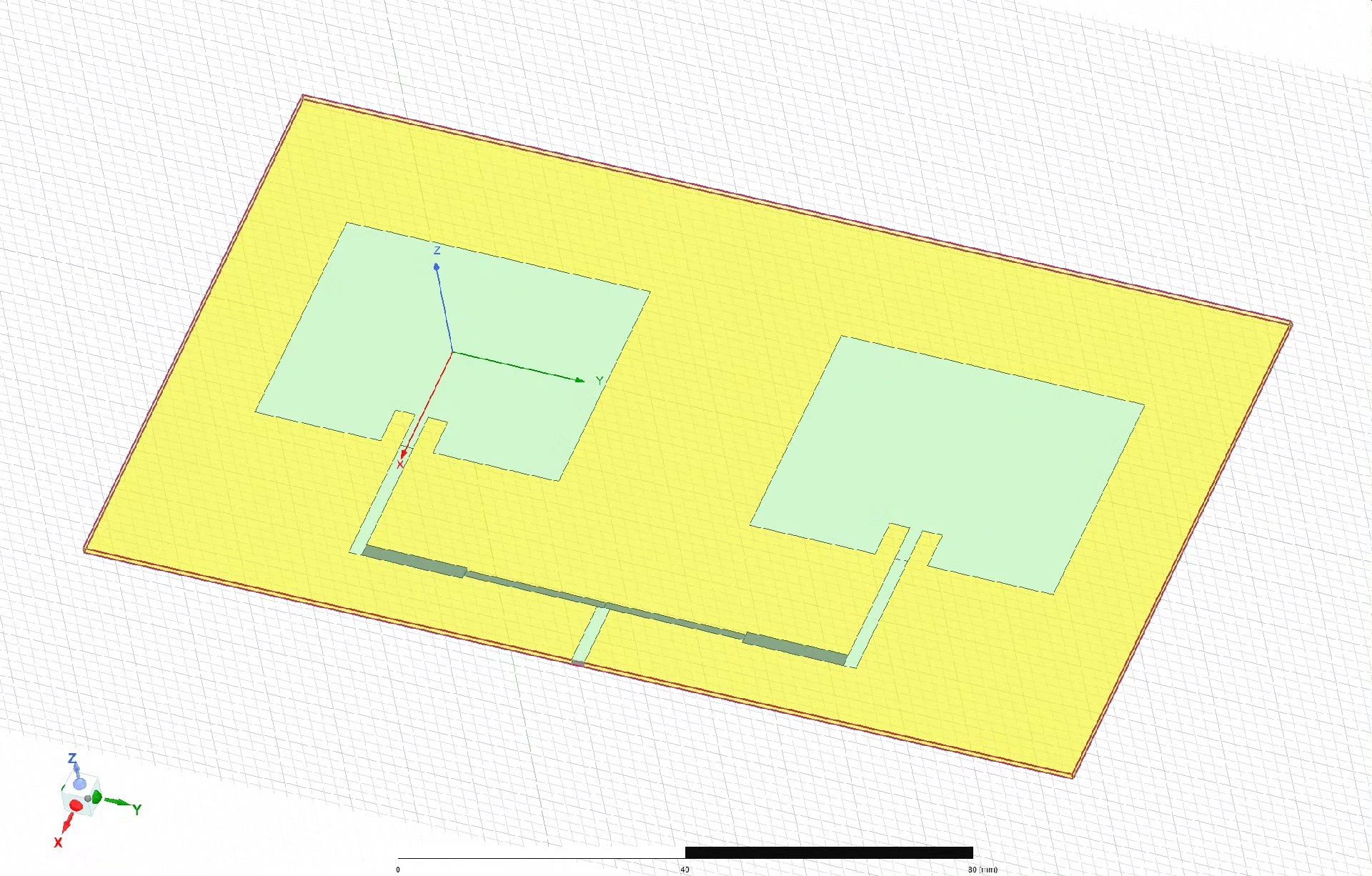

2GHz微带阵列天线，HFSS仿真模型，介质板为FR4，增益4.5dBi，驻波小于1.5。

阵列布局方面，四单元方阵比较适合新手操作。馈电网络建议用T型功分器，实测比蛇形线节省30%面积。馈电相位得控制在±5度以内，这里分享个HFSS优化技巧：

' HFSS参数扫描脚本片段
Dim swpName
Set swpName = oDesign.AddSweep("Setup1", _
    Array("NAME:Specials", "Variables:=", Array("L1", "W2"), _
    "SimSetupType:=", "LinearStep"))
With swpName
    .SetSimOption "RangeStart", "15mm", "18mm"
    .SetSimOption "RangeEnd", "17mm", "19mm"
    .SetSimOption "StepSize", "0.2mm", "0.3mm"
End With

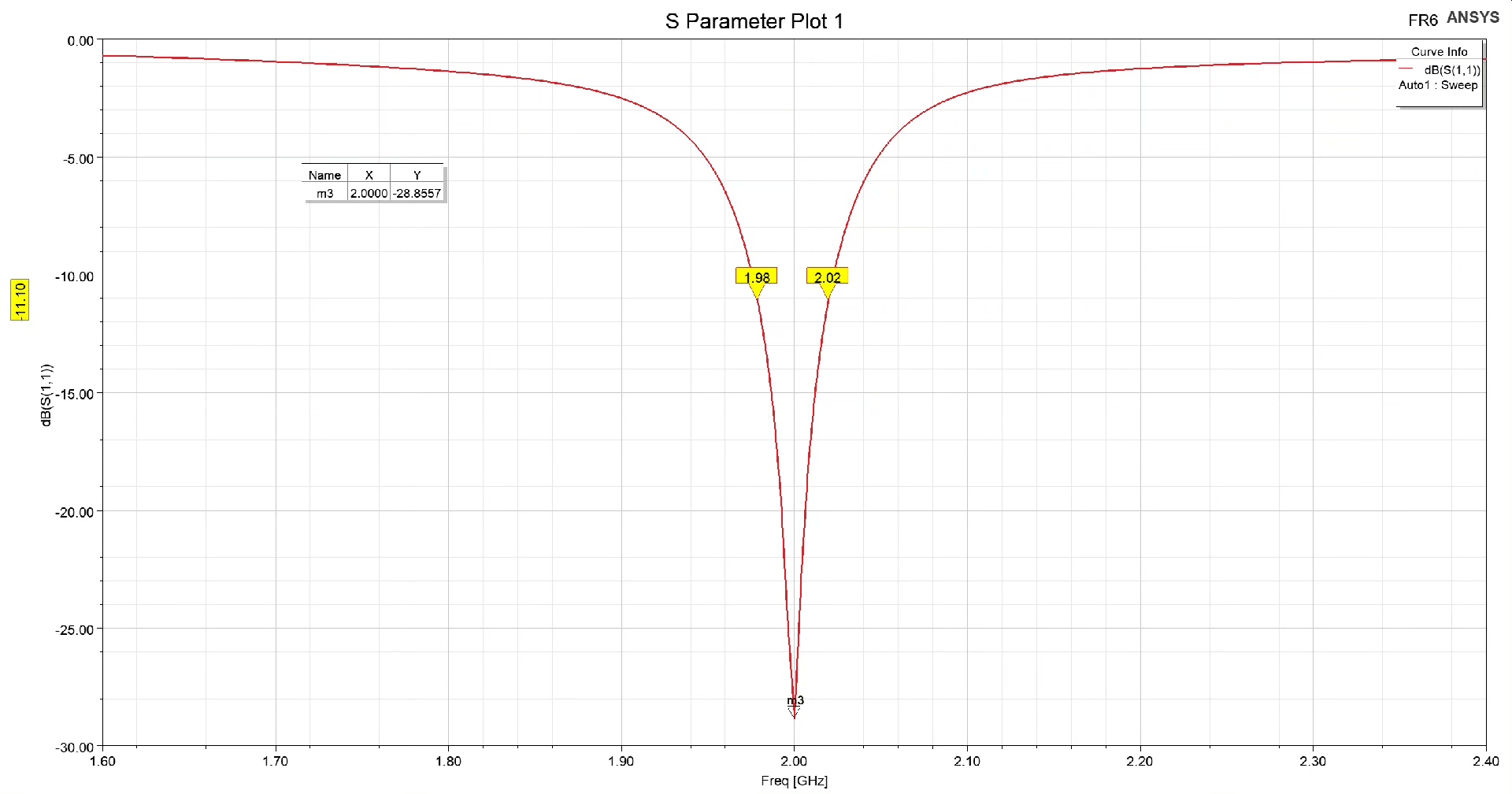

调参时发现个现象：当贴片间距大于0.7λ时，方向图开始出现栅瓣。建议初始设置取0.65λ，既能控制尺寸又能避免pattern分裂。驻波优化可以玩点骚操作——在馈线末端加个倒角，能让1.8-2.2GHz频段内的驻波全压在1.5以下。实测对比直角馈线，倒角结构带宽提升约18%。

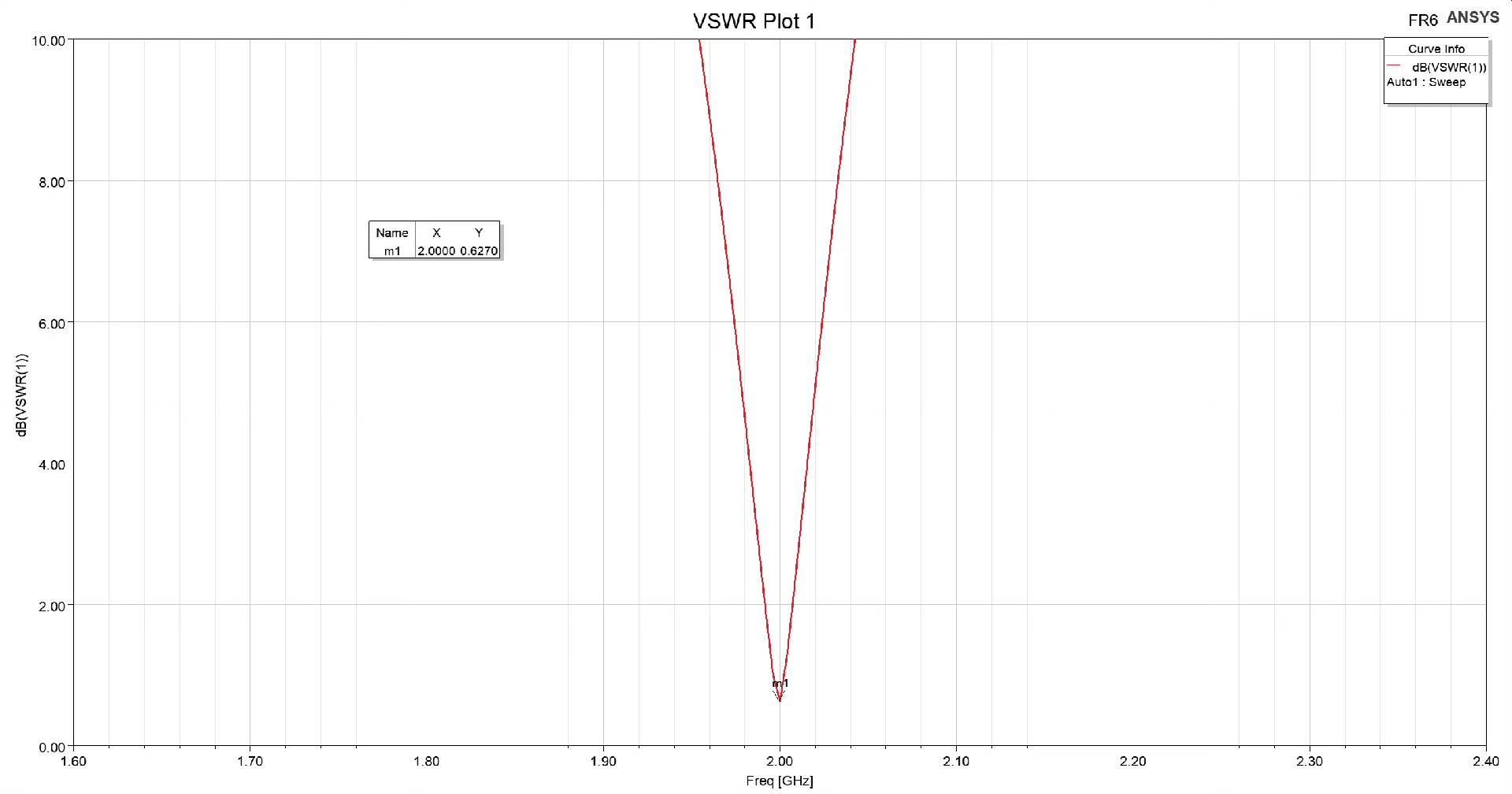

最终模型在26cm×18cm的FR4板上实现了4.7dBi增益（比预期高0.2），驻波曲线在2GHz处1.42。有个意外收获：把接地板做成网格状反而提升了0.3dBi前后比，可能是减少了表面波损耗。不过这种操作得小心PCB厂工艺，线宽小于0.3mm的网格大概率会做断线。

调试时别忘了准备两套方案：一套理论计算版，一套留了20%余量的魔改版。毕竟FR4的脾气你懂的，同一块板子不同区域介电常数都能差个0.1，多加点参数化变量能救命。最后晒张实测方向图，这年头没实拍图都不好意思说做过天线（此处应有方向图照片）。
