DIC-计算材料应力应变分布
·

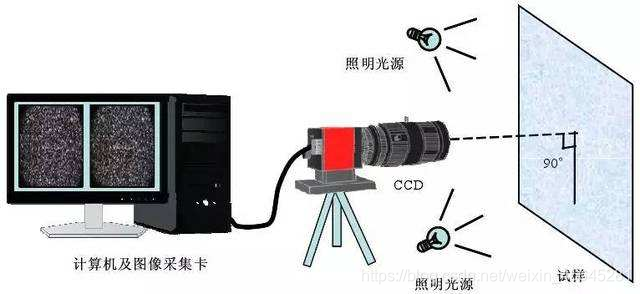

数字图像相关法(digital image correlation DIC)，又称数字散斑相关法，是将试件变形前后的两幅数字图像，通过相关计算获取感兴趣区域的变形信息。其基本原理是，对变形前图像中的感兴趣区域进行网格划分，将每个子区域当作刚性运动。
博主GitHub代码
cd ncorr_2D_matlab
addpath(pwd);
handles_ncorr = ncorr;
问题：使用MATLAB处理时，会出现无C++编译器。可以安装C++编译器。我的运行环境是MATLAB2016+VS2015，根据提示命令安装。

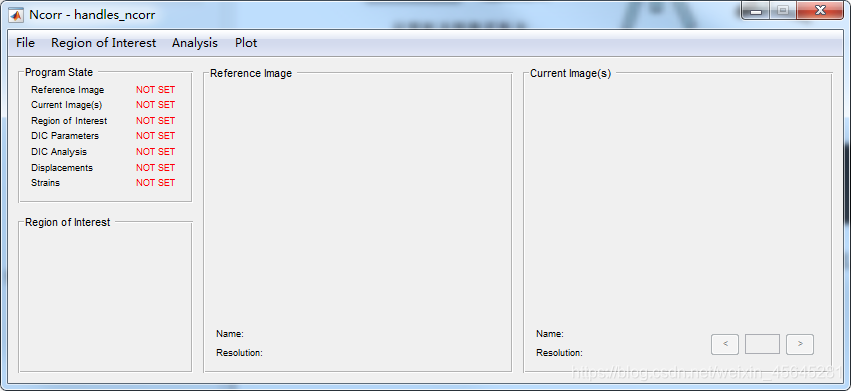

软件初始界面

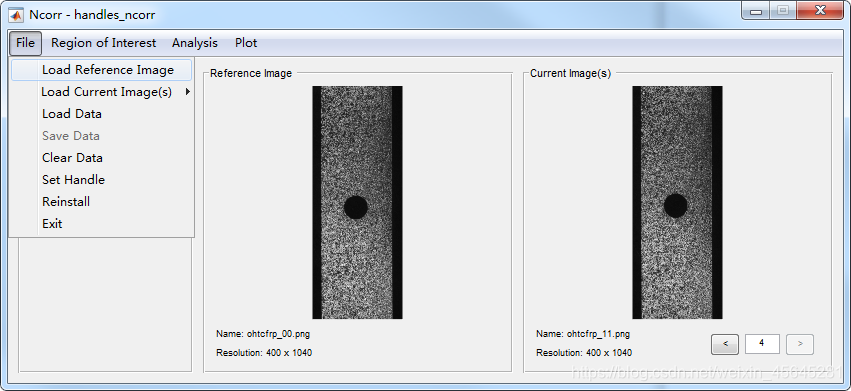

加载初始拉伸图像，以及拉伸结果图像

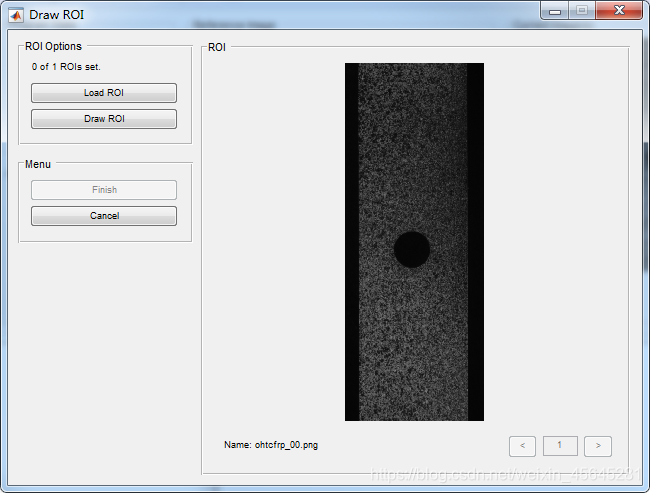

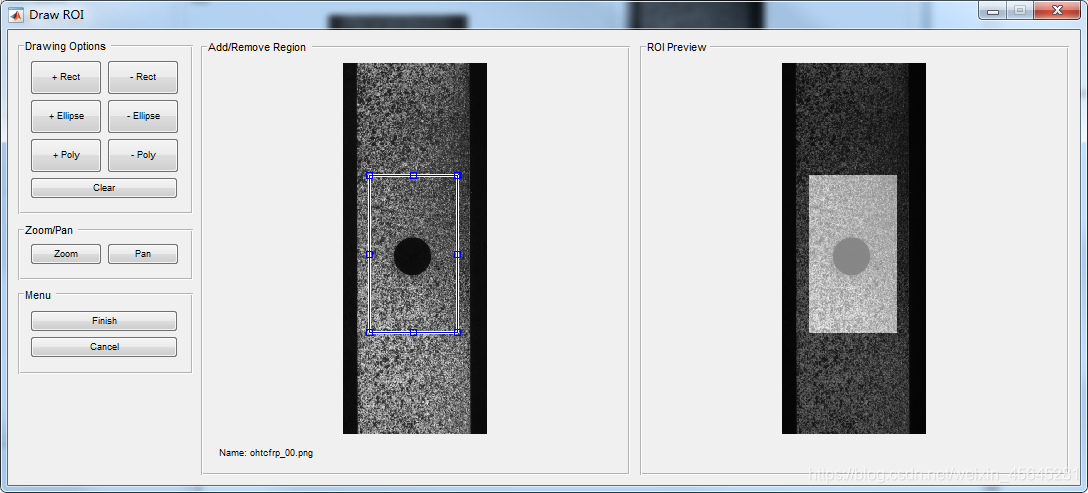

设置感兴趣区域（ROI），即想要求解的应力应变区域范围。

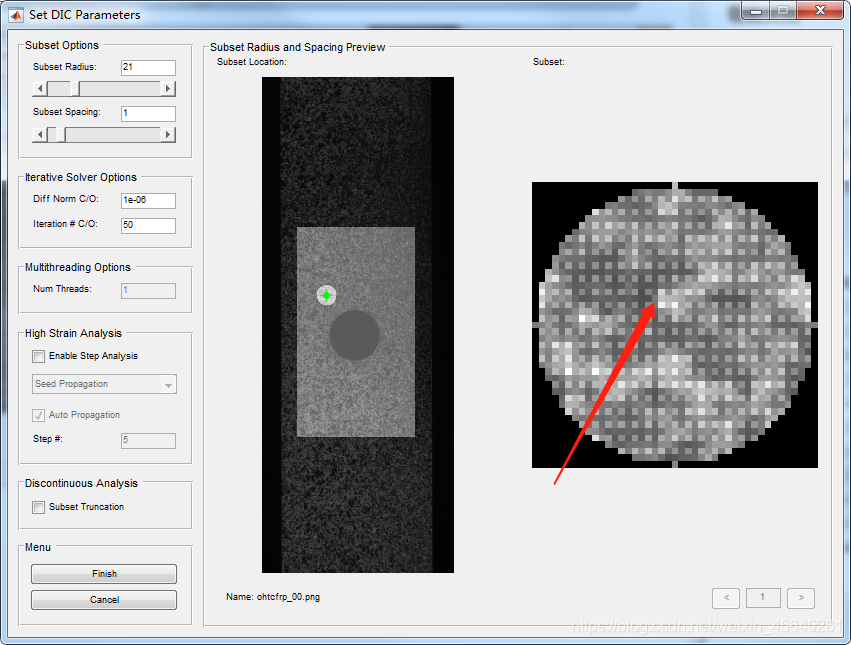

设置参数，红色箭头代表绿色标记处像素灰度值差异

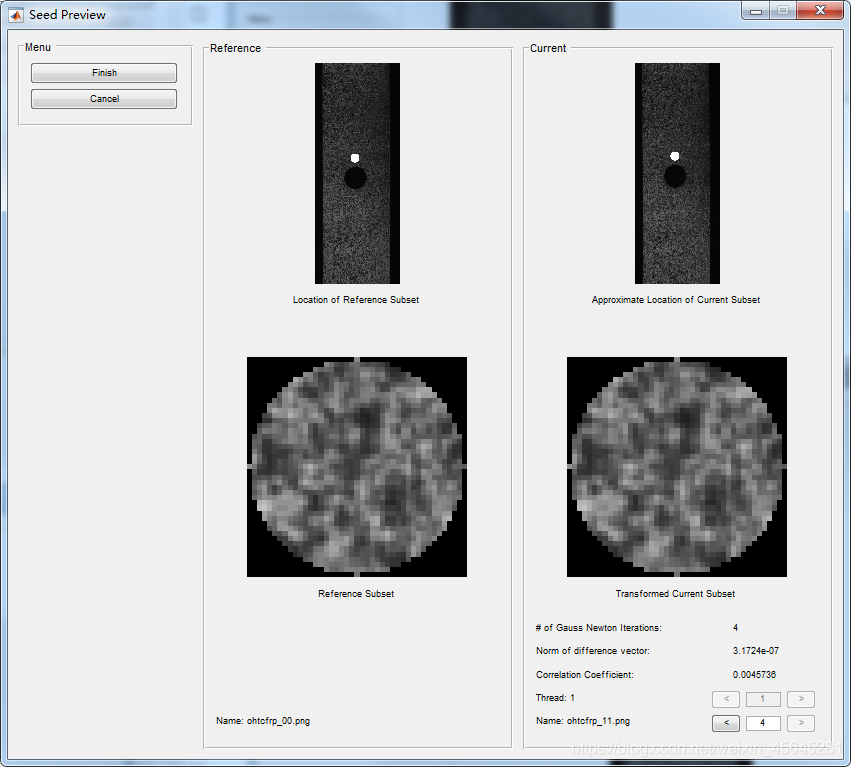

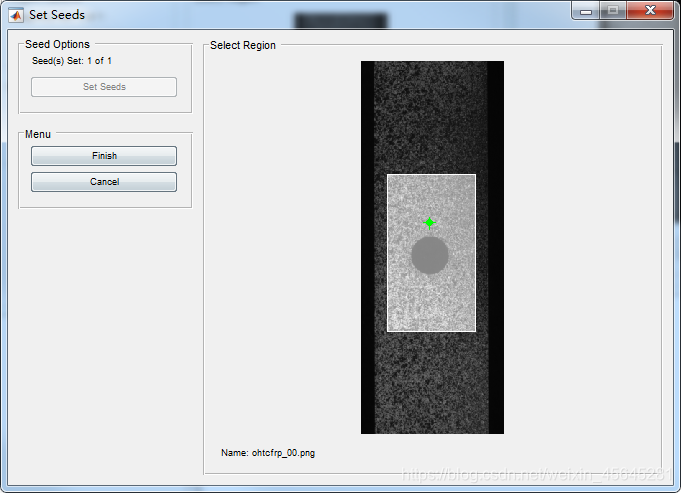

选择执行种子

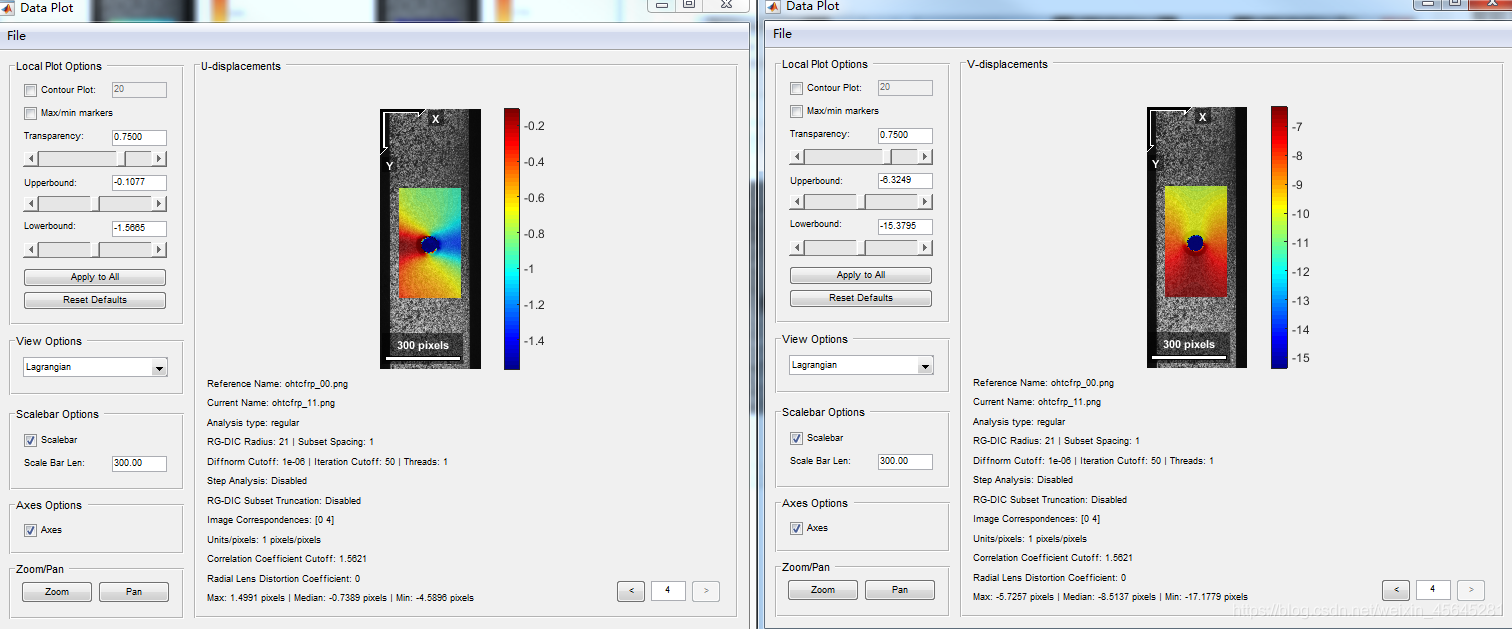

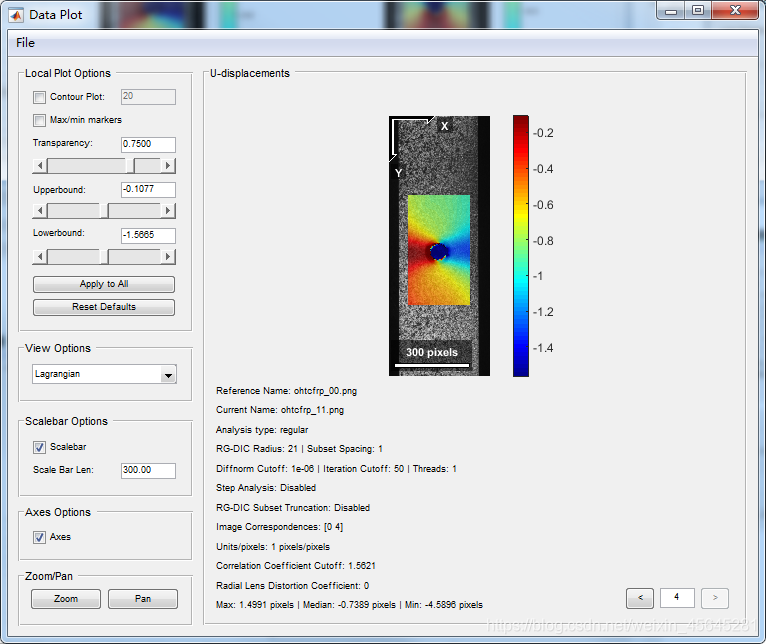

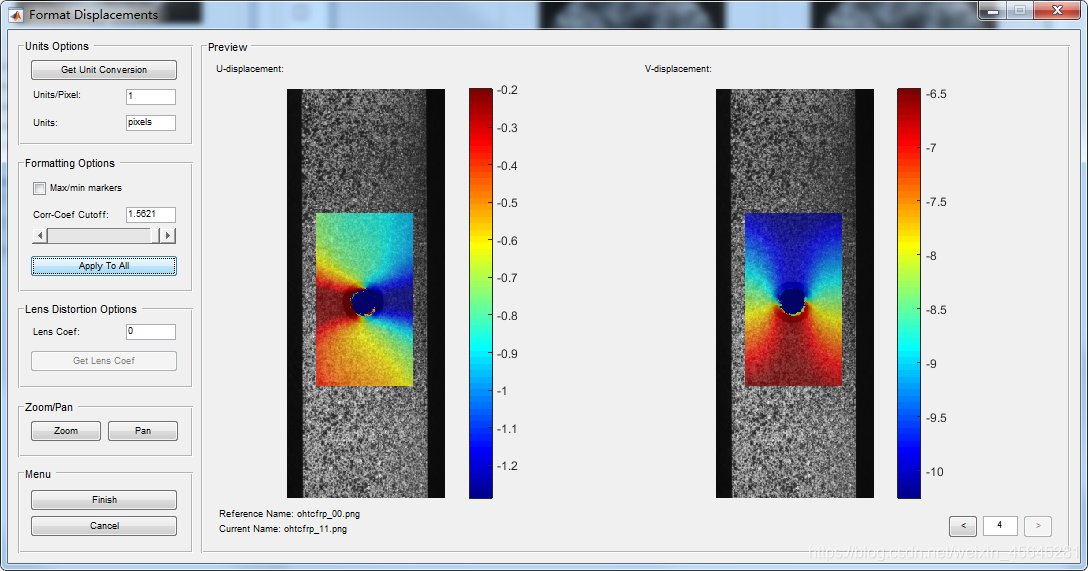

结果显示
