最近搞了个硬核的工业自动化项目，主角是西门子S7-1500 PLC带着一群小弟玩协同作战。这个焊装系统里藏着不少值得说道的门道，咱们边拆边聊

特别是机器人轨迹模拟，能提前发现80%以上的干涉问题，省去现场撞机的风险。程序经典，结构清晰，SCL算法，堆栈，梯形图，结构化编程，想学习项目累计经验时间可以借鉴思路博途v15.1以上可以打开，另外可以帮安装博途v15.1及以上版本，plcsim，startdrive。程序经典，结构清晰，SCL算法，堆栈，梯形图，结构化编程，想学习项目累计经验时间可以借鉴思路博途v15.1以上可以打开，另外可以帮

mqjFKmYf

860人浏览 · 2026-03-01 19:45:00

mqjFKmYf · 2026-03-01 19:45:00 发布

西门子PLC1500大型程序fanuc机器人焊装包括1台西门子1500PLC程序，2台触摸屏TP1500程序 9个智能远程终端ET200SP Profinet连接 15个Festo气动智能模块Profinet通讯 10台Fanuc发那科机器人Profinet通讯 3台G120变频器Profinet通讯 2台智能电能管理仪表PAC3200 4个GRAPH顺控程序图尔克RFID总线模组通讯和MES生产执行制造系统通讯，西门子安全模块程序经典，结构清晰，SCL算法，堆栈，梯形图，结构化编程，想学习项目累计经验时间可以借鉴思路博途v15.1以上可以打开，另外可以帮安装博途v15.1及以上版本，plcsim，startdrive。

先看看硬件阵容：1台1518-4 PN/DP做主站，带着9台ET200SP远程IO站铺开战场。最带劲的是10台发那科机器人排着队走Profinet，动作整齐得跟国庆阅兵似的。现场调试时看着机械臂划出的弧线，那叫一个治愈强迫症。

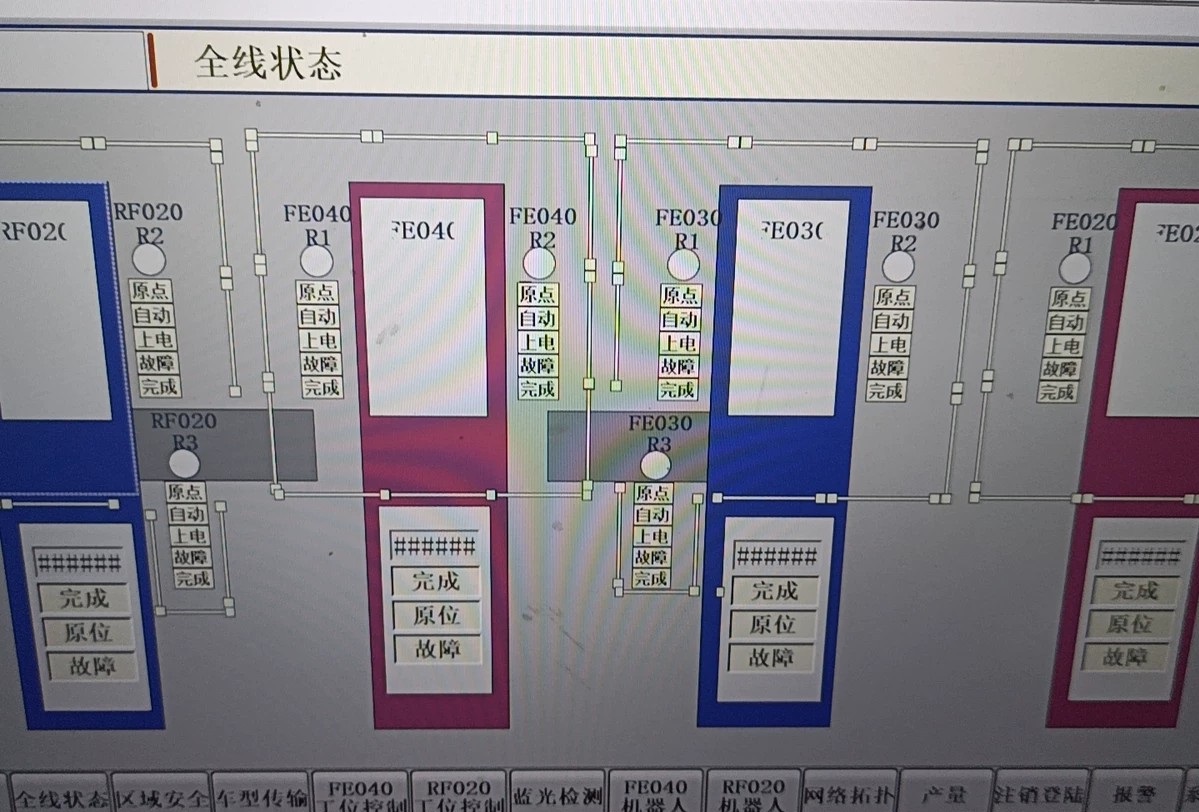

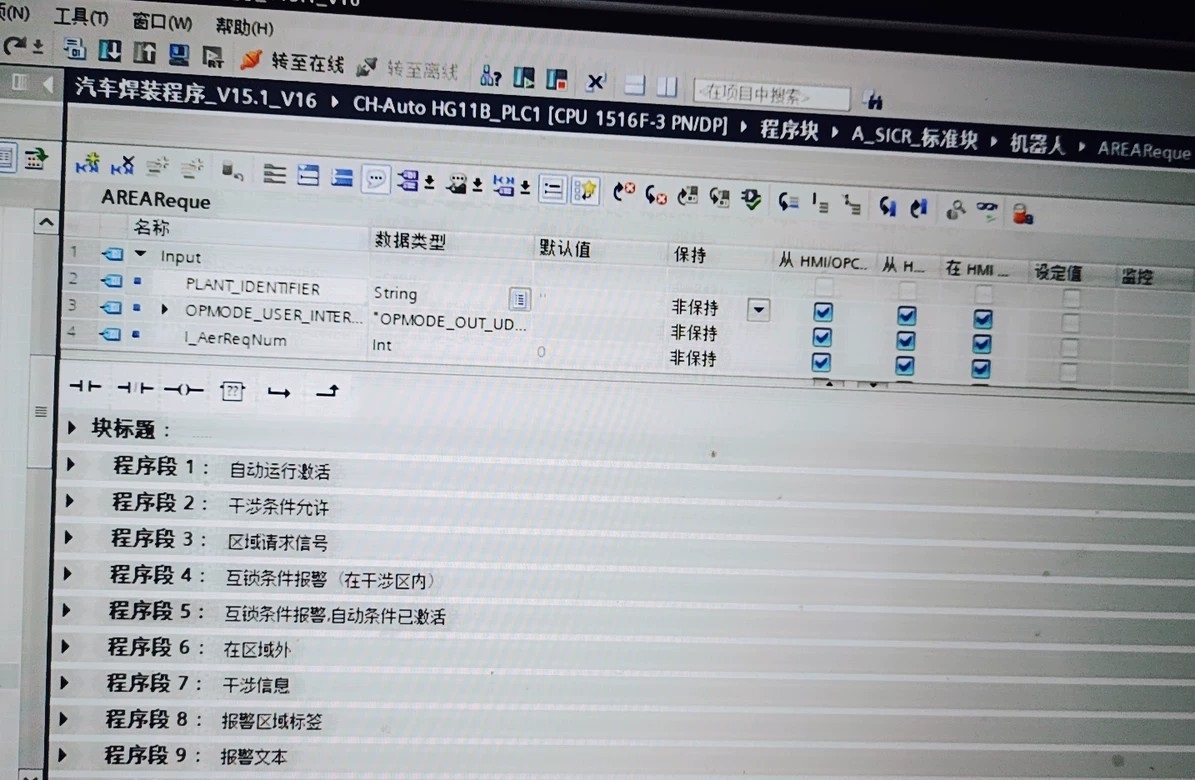

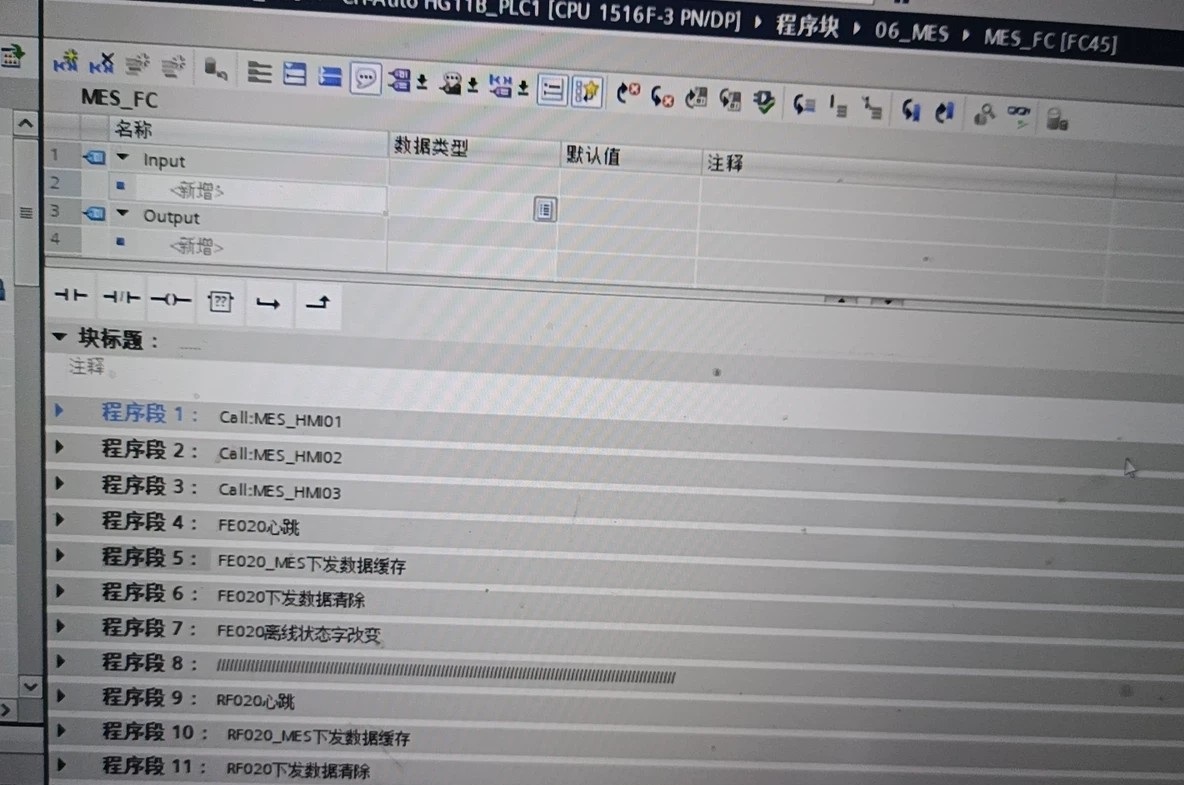

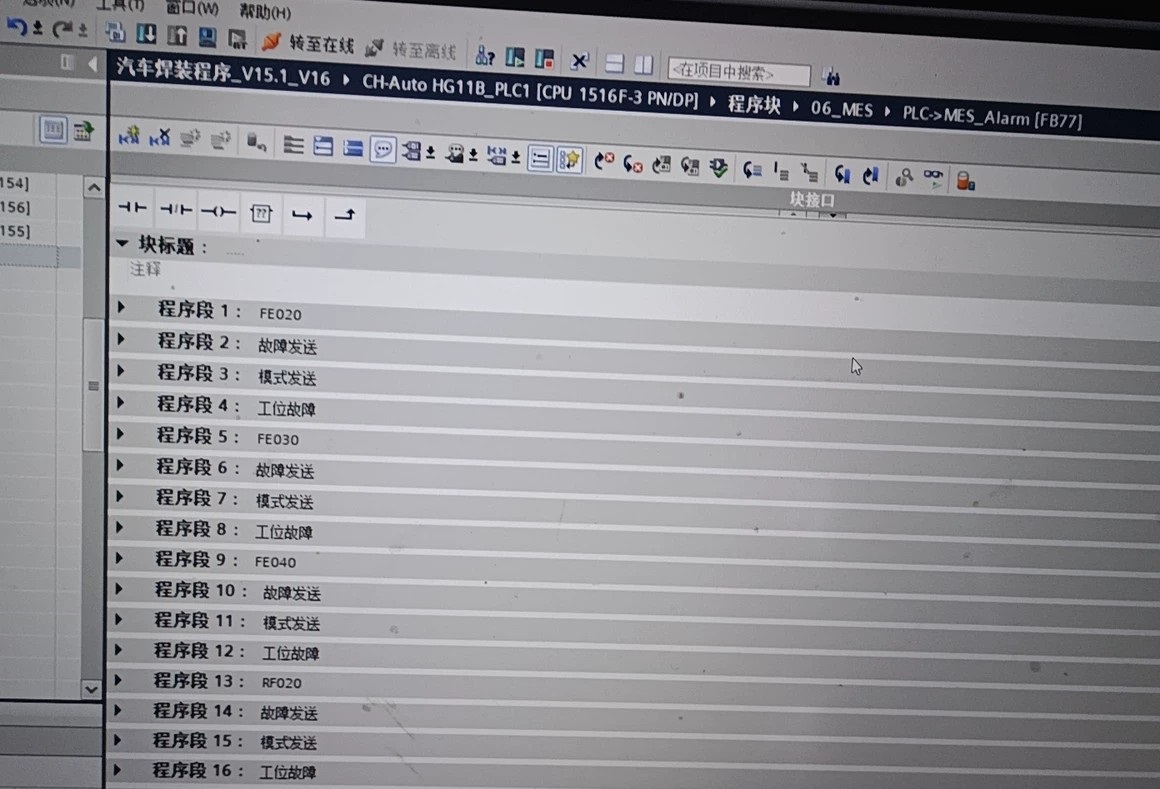

程序架构玩的是模块化套路，OB1主循环里把各个功能块安排得明明白白。举个结构化编程的例子，机器人控制模块封装成FB5000，带个背景DB直接套娃调用：

FUNCTION_BLOCK FB5000
VAR_INPUT
    RobotReady : BOOL;
    WeldingCmd : BOOL;
END_VAR
VAR_OUTPUT
    RobotStatus : INT;
    ErrorCode : WORD;
END_VAR
VAR
    StateMachine : INT := 0;
END_VAR

CASE StateMachine OF
    0: // 待机状态
        IF RobotReady THEN
            StateMachine := 10;
        END_IF;
    10: // 焊接准备
        IF WeldingCmd THEN
            AxisMove(1);  // 调用轴运动子程序
            StateMachine := 20;
        END_IF;
    //...后续状态省略
END_CASE;

这个状态机模板在GRAPH编程里直接能套用，特别是处理机器人多工序焊接时，比纯梯形图清爽多了。调试时在线看状态跳转，就像看游戏进度条一样直观。

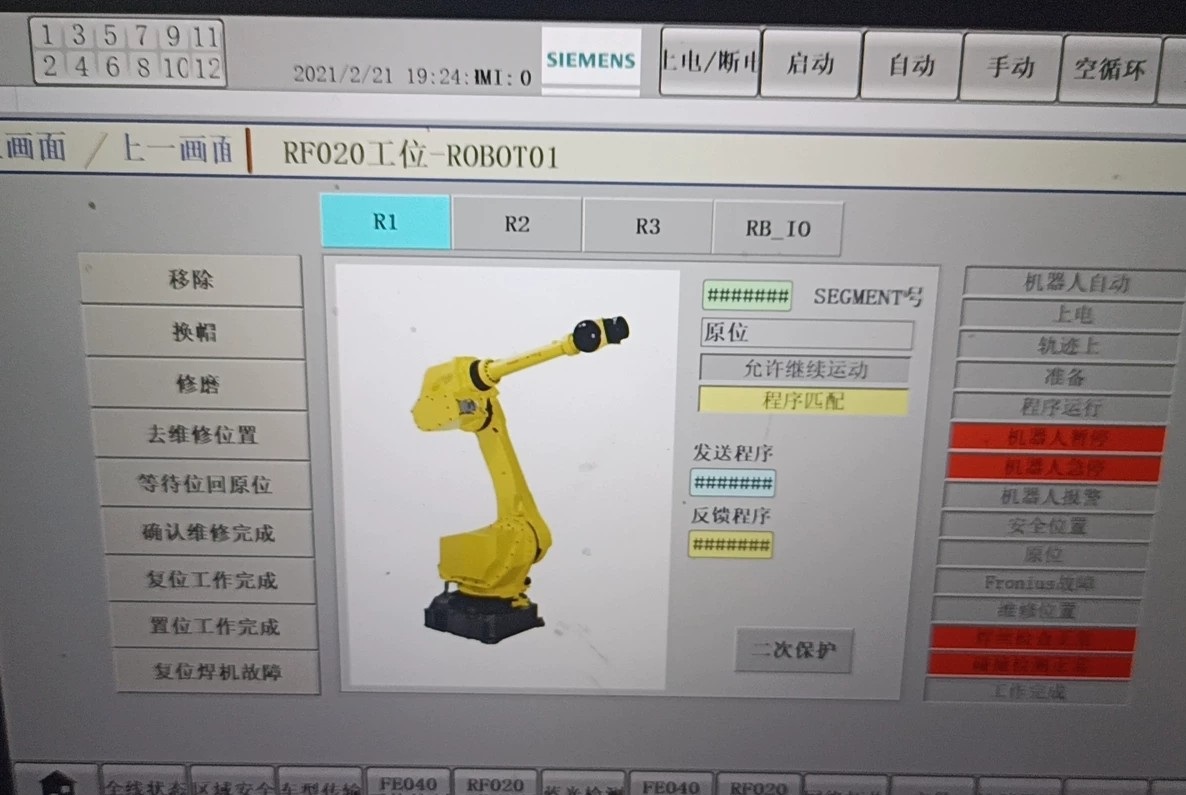

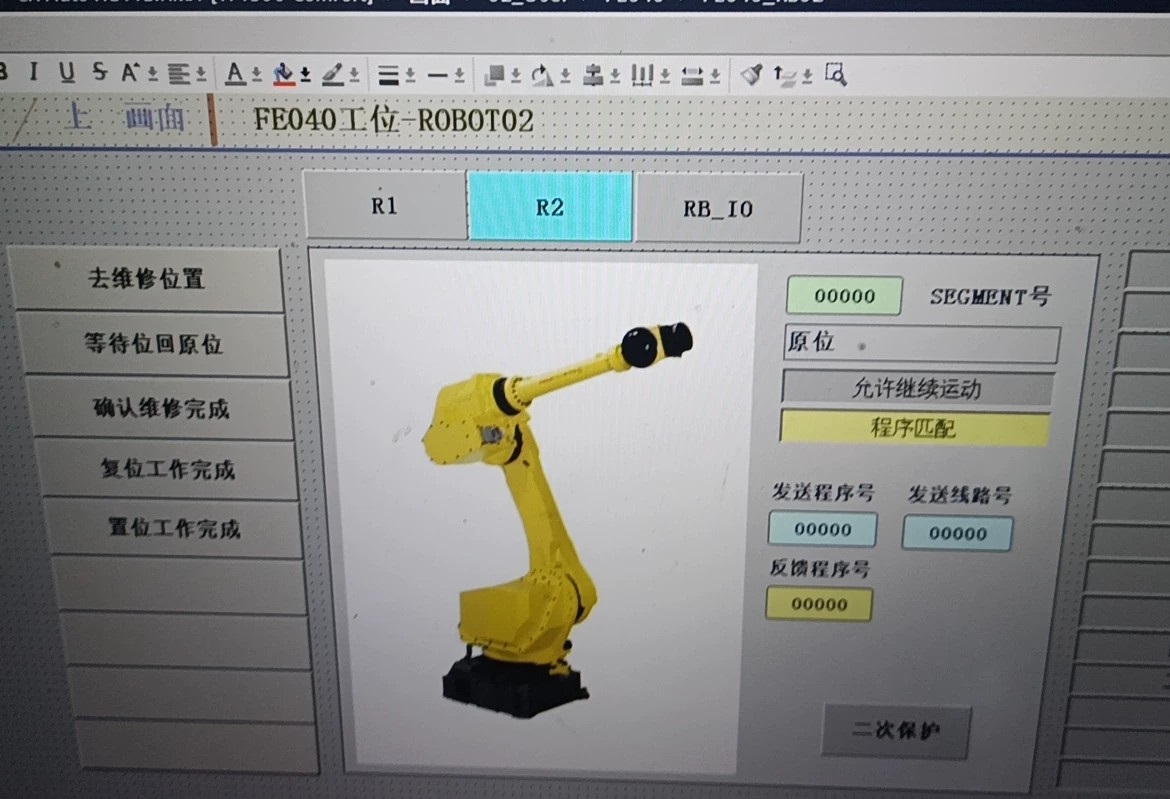

通讯配置有讲究，Profinet网络拓扑做成了环形冗余。重点说下机器人通讯的骚操作——每个Fanuc R-30iB控制器都分配了32字节的IO域。举个例子，控制第3台机器人的输出区：

// 机器人3控制字
#Robot3_Control.WeldStart := DB120.DBX4.0;  // 第4字节第0位
#Robot3_Status.CurrentPos := PEEK_WORD(area:=16#83, dbNumber:=120, byteOffset:=8); // 直接访问过程映像

这种映射方式比用MOV指令轮询效率高，实测响应速度能控制在8ms以内。不过要当心字节对齐问题，之前因为一个BOOL位跨了字节边界，导致机器人莫名抽搐了半小时。

安全程序单独放在Failsafe模块里，急停链路的处理特别有意思：

Network1:
A(  "急停按钮"
    O  "光栅触发"
    O  "气压不足"
)
= "安全继电器"

看起来简单？其实每个安全信号都配置了双通道检测，在硬件组态里还设置了2ms的差异时间窗口，防止误触发。调试安全程序那天，同事故意遮挡光栅，结果整个产线瞬间下电的动静跟蹦迪现场似的。

说到SCL算法，有个焊缝补偿的计算挺实用。用滑动窗口算法处理激光传感器数据：

FUNCTION CalcWeldingOffset : REAL
VAR_INPUT
    SensorValues : ARRAY[1..10] OF REAL;
END_VAR
VAR_TEMP
    sum : REAL := 0.0;
    i : INT;
END_VAR

FOR i := 1 TO 10 DO
    sum := sum + SensorValues[i];
END_FOR;

Result := sum / 10 * 0.85 + MAX(SensorValues) * 0.15; // 加权平均算法

这个算法糅合了平均值和极值，实际焊接效果比纯平均稳定得多。后来在铝板焊接项目里还衍生出了动态权重的版本。

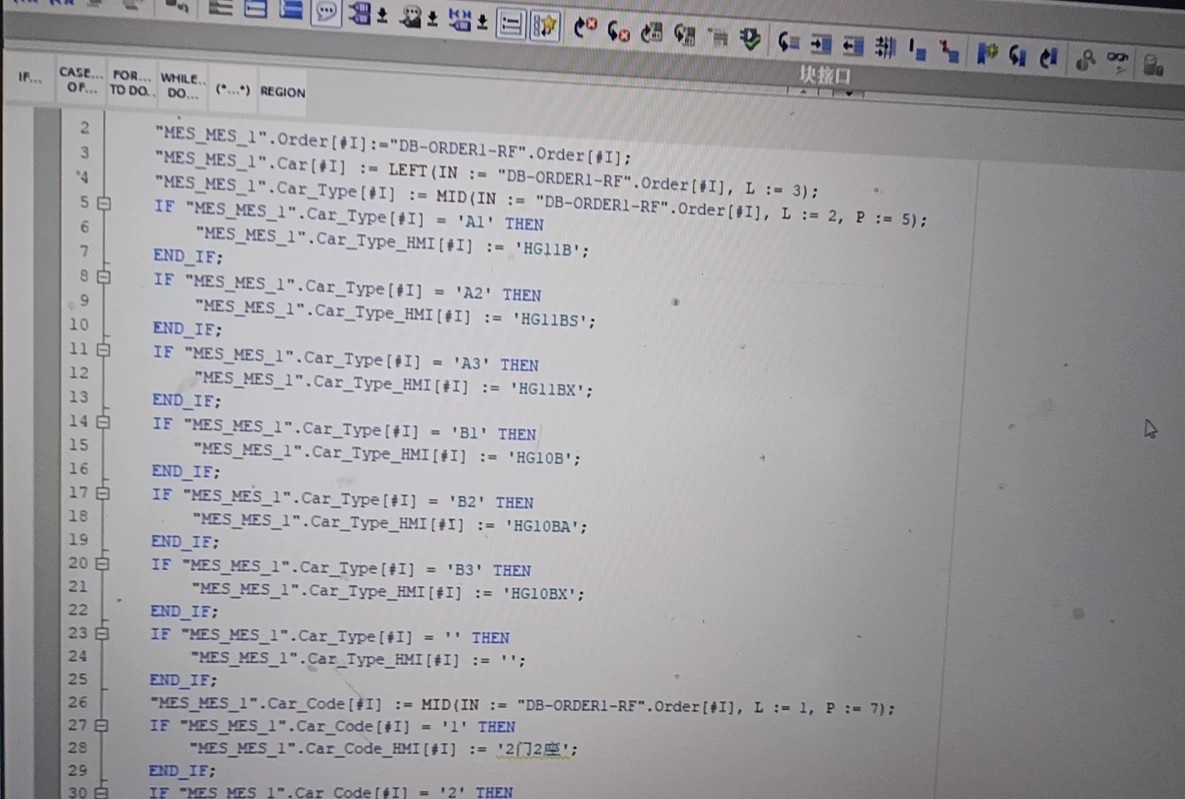

项目里最坑的是图尔克RFID的块处理，读取工件ID时老丢数据。最后用了个双缓冲队列才解决：

// RFID数据接收处理
IF NOT #FIFO.Full THEN
    #FIFO.Push(TagData);  // 入队操作
END_IF;

// 处理线程
WHILE NOT #FIFO.Empty DO
    ProcessData(#FIFO.Pop()); // 出队处理
END_WHILE;

调试这个功能时，在线监测变量的波形图看得眼睛都快对眼了。不过搞定后连续运行24小时没丢一个数据，成就感爆棚。
