图1是一个单环RRPP配置示例的拓扑结构， DeviceA～DeviceD四台交换机构成了一个RRPP环（Ring 1），具体配置要求如下：

1. RRPP域名为1，主控制VLAN为VLAN 4092，保护VLAN为VLAN 1～10。
2. DeviceA为主节点，GE1/0/1为主端口，GE1/0/2为副端口。
3. DeviceB~DeviceD为传输节点，各自的GE1/0/1为主端口，GE1/0/2为副端口。

图1  单环RRPP配置示例的拓扑结构

1. 基本配置思路分析

      本示例是一个单域、单环RRPP组网情形，节点类型只分主节点和传输节点，故只需按照书中3.3.2节介绍的步骤配置好环的主节点和传输节点即可，基本配置思路如下。要注意的是，配置RRPP功能时，环上的端口不能使能生成树协议。

（1）在DeviceA～DeviceD上创建RRPP域1，配置主控制VLAN 4092和保护VLAN 1~10与对应的MSTI之间的映射。

（2）将DeviceA配置为环的主节点，指定GE1/0/1为主端口，GE1/0/2为副端口，并开启该环。

（3）将DeviceB~DeviceD配置为环的传输节点，指定GE1/0/1为主端口，GE1/0/2为副端口，并开启该环。

2. 具体配置步骤

（1）在DeviceA～DeviceD上创建RRPP域1，配置主控制VLAN 4092和保护VLAN 1~10与对应的MSTI之间的映射。

此处假设保护VLAN要与MSTI 1进行映射，但环上的端口均不能使能生成树协议（交换机全局，以及不在环上的端口可以使能生成树协议，）RRPP环上的各端口均要允许保护VLAN带标签通过。因为四台交换机上的配置完全一样，故在此仅以DeviceA上的配置为例进行介绍。

#---创建保护VLAN 2～10（VLAN 1已缺省存在，无需创建），并将这些VLAN都映射到MSTI 1上，然后激活MST域的配置。

<DeviceA> system-view

[DeviceA] vlan 2 to 10

[DeviceA] stp region-configuration  #---进入MST域配置视图

[DeviceA-mst-region] instance 1 vlan 1 to 10  #---配置VLAN 1~10与MSTI 1的映射关系

[DeviceA-mst-region] active region-configuration  #---激活MST域配置

[DeviceA-mst-region] quit

#---创建RRPP域1，将VLAN 4092配置为该域的主控制VLAN（子控制VLAN 会自动创建，为VLAN 4093），并将MSTI 1所映射的VLAN配置为该域的保护VLAN。

[DeviceA] rrpp domain 1

[DeviceA-rrpp-domain1] control-vlan 4092

[DeviceA-rrpp-domain1] protected-vlan reference-instance 1

#---在GE1/0/1和GE1/0/2端口上配置物理连接状态Up/Down抑制时间为0秒（即不抑制），关闭生成树协议，并将端口配置为Trunk类型，允许保护VLAN 1～10通过（控制VLAN系统会自动允许通过，无需配置）。

[DeviceA] interface gigabitethernet 1/0/1

[DeviceA-GigabitEthernet1/0/1] link-delay up 0  #---设置接口Up状态抑制时间为0，即接口变为Up状态立即上报CPU处理，不等待

[DeviceA-GigabitEthernet1/0/1] link-delay down 0 #---设置接口Down状态抑制时间为0，即接口变为Down状态时立即上报CPU处理，不等待

[DeviceA-GigabitEthernet1/0/1] undo stp enable  #---关闭生成树协议

[DeviceA-GigabitEthernet1/0/1] port link-type trunk

[DeviceA-GigabitEthernet1/0/1] port trunk permit vlan 1 to 10

[DeviceA-GigabitEthernet1/0/1] quit

[DeviceA] interface gigabitethernet 1/0/2

[DeviceA-GigabitEthernet1/0/2] undo stp enable

[DeviceA-GigabitEthernet1/0/2] port link-type trunk

[DeviceA-GigabitEthernet1/0/2] port trunk permit vlan 1 to 10

[DeviceA-GigabitEthernet1/0/2] quit

（2）将DeviceA配置为环1的主节点，指定GE1/0/1为主端口，GE1/0/2为副端口，并开启该环。

因为本示例中只有一个主环，为主环，故RRPP环级别为0，下同。

[DeviceA] rrpp domain 1

[DeviceA-rrpp-domain1] ring 1 node-mode master primary-port gigabitethernet 1/0/1 secondary-port gigabitethernet 1/0/2 level 0

[DeviceA-rrpp-domain1] ring 1 enable  #---在域1中开启RRPP环

[DeviceA-rrpp-domain1] quit

[DeviceA] rrpp enable  #---全局开启RRPP协议

（3）将DeviceB~DeviceD配置为环1的传输节点，指定GE1/0/1为主端口，GE1/0/2为副端口，并开启该环。

因为DeviceB~DeviceD上的配置完全一样，故在此以DeviceB上的配置为例进行介绍。

[DeviceB] rrpp domain 1

[DeviceB-rrpp-domain1] ring 1 node-mode transit primary-port gigabitethernet 1/0/1 secondary-port gigabitethernet 1/0/2 level 0

[DeviceB-rrpp-domain1] ring 1 enable

[DeviceB-rrpp-domain1] quit

[DeviceB] rrpp enable

3. 配置结果验证

以上配置完成后，可进行以下配置结果验证。

（1）在任意设备上执行display vlan命令，均可见到并没有手工创建的主控制VLAN 4092已经创建（同时创建的还有子控制VLAN 4093），以及手工创建的VLAN 2~VLAN 10。图2是在DeviceB上执行该命令的输出。

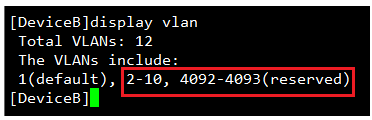

图2  在DeviceB上执行display vlan命令的输出

【说明】子控制VLAN是主控制VLAN的ID+1，因为主控制VLAN为4092，故子控制VLAN则为VLAN 4093。

（2）在任意设备上执行display rrpp brief命令，可查看当前设备上的RRPP配置摘要，执行display rrpp verbose domain 1命令可查看RRPP域1的详细信息。图3、图4分别是在DeviceA、DeviceD上执行display rrpp brief和display rrpp verbose domain 1命令的输出。

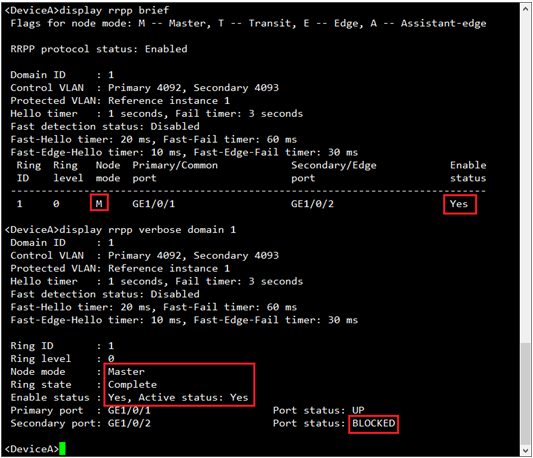

图3  在DeviceA上执行display rrpp brief和display rrpp verbose domain 1两命令的输出

图4  在DeviceD上执行display rrpp brief和display rrpp verbose domain 1两命令的输出

从图3和图4中可以看出，DeviceA是主节点（Master），DeviceD是传输节点（Transit）。同时可以看到两设备的主端口（Primatry Port）、副端口（Secondary Port），主控制VLAN配置（子控制VLAN自动配置）等都与前面的配置是一致的，并且RRPP环状态（Enable status）是开启的，RRPP环状态（Ring state）是健康（Complete）的（仅图在主节点DeviceA上显示）。在主节点DeviceA上副端口GE1/0/2是呈阻塞（BLOCKED）状态的，而在传输节点DeviceD上副端口GE1/0/2为Up状态，符合RRPP主节点和传输节点上主/副端口特性。

在DeviceB和DeviceC上执行display rrpp brief和display rrpp verbose domain 1命令的输出与在DeviceD上执行以上两命令的输出一样，参见图4。由此可见，以上配置是正确的，RRPP环也工作正常。

本文摘自笔者2025年出版的《H3C交换机学习指南》（下册）。
