基于STM32单片机的智能物流搬运机器人设计

第一章 绪论

物流搬运机器人是智慧仓储、工厂物料转运的核心设备，传统物流搬运设备多采用固定路径导航（如磁条、二维码），存在路径修改成本高、环境适应性差、自主避障能力弱等问题，难以适配柔性化、动态化的物流作业场景。STM32单片机凭借高运算性能、丰富的外设接口、强实时性控制能力，可支撑机器人的自主导航、避障、精准定位与物料搬运控制需求。本研究设计基于STM32单片机的智能物流搬运机器人，核心目标包括：实现SLAM自主建图与导航（定位误差≤±5cm）、动态避障（响应时间≤200ms）、物料自动抓取与投放；具备远程调度、电量监测、故障报警功能；机器人负载≥10kg，运行速度0.1-0.8m/s可调，解决传统搬运设备路径固定、灵活性差的痛点。

第二章 系统设计原理与核心架构

本机器人核心架构围绕“环境感知-定位导航-运动控制-任务执行”四大模块构建，基于STM32F429ZIT6单片机实现全流程智能管控。环境感知模块通过激光雷达、超声波传感器、红外避障传感器，采集周边障碍物、环境轮廓数据；定位导航模块依托STM32的高速运算能力，通过GMapping算法实现SLAM自主建图，结合A*算法规划最优搬运路径，并实时修正定位偏差；运动控制模块输出PWM信号驱动差速电机，实现机器人精准转向与速度调节；任务执行模块控制机械爪完成物料抓取/投放，配合行程传感器确认动作完成。核心原理为“感知-建图-规划-执行-反馈”闭环：多传感器融合感知环境，单片机完成建图与路径规划，驱动执行机构完成搬运任务，同时实时反馈位置与状态，确保搬运过程的自主性与精准性。

第三章 系统硬件与软件实现

硬件设计与实现

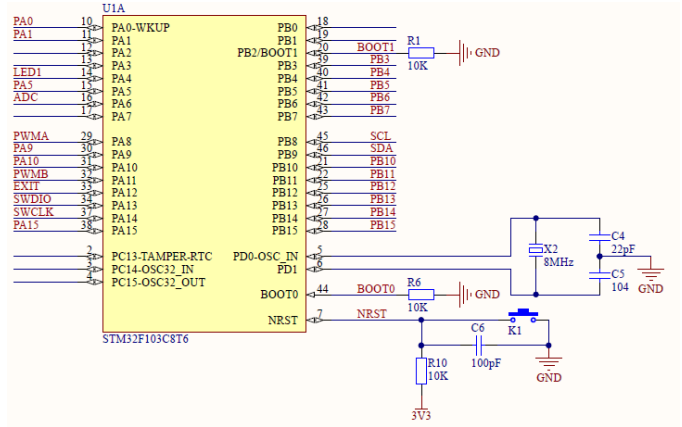

系统硬件以STM32F429ZIT6核心板为核心，配套核心模块如下：

• 环境感知模块：
  • 激光雷达（RPLIDAR A1）：UART串口通信，采集0-12m范围内环境轮廓数据，支撑SLAM建图；
  • 超声波传感器（HC-SR04，4路）：GPIO口触发/接收，布置在机器人四周实现避障补盲；
  • 红外避障传感器（E18-D80NK，8路）：GPIO中断接口，检测近距离（0-80cm）障碍物，触发紧急避障。
• 定位与运动模块：
  • 编码器电机（JGB37-520，2路）：GPIO计数接口+L298N驱动板，电机编码器反馈转速，单片机通过PID算法实现速度闭环控制；

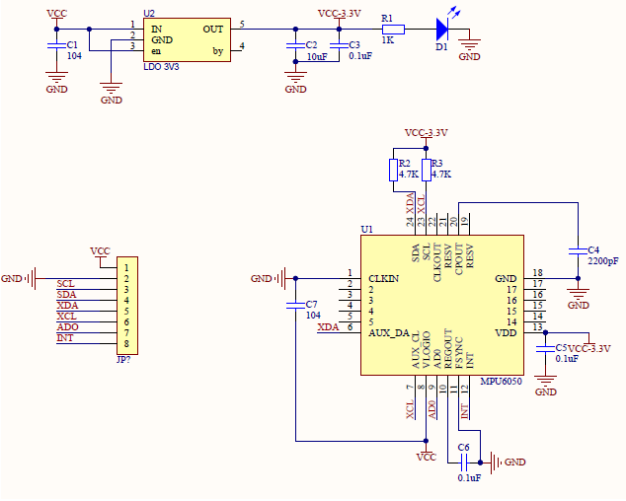

  • 陀螺仪模块（MPU6050）：I2C接口，采集机器人姿态角，辅助激光雷达实现定位修正。
• 任务执行模块：
  • 舵机（MG996R，3路）：TIM定时器PWM输出口驱动，控制机械爪开合与升降，完成物料抓取；
  • 行程传感器（限位开关）：GPIO接口，检测机械爪抓取到位/投放完成状态。
• 通信与电源模块：
  • Wi-Fi模块（ESP8266）：USART串口，与上位机/仓储管理系统通信，接收搬运任务、上传状态；
  • 电源模块：12V/10Ah锂电池+DC-DC稳压（输出5V/3.3V），为核心板、传感器、执行机构供电，设计欠压保护电路。

硬件实现关键：① 激光雷达与MPU6050数据分时采集，避免信号干扰；② 电机驱动加入过流保护，防止负载过大损坏电路；③ 机械爪采用两级舵机控制，保证抓取稳定性与精度。

软件设计与实现

软件基于STM32CubeIDE开发，采用RTOS（FreeRTOS）多任务编程，核心逻辑如下：

• 初始化模块：配置单片机时钟（180MHz）、GPIO、UART、TIM、I2C外设，初始化FreeRTOS任务（感知任务、导航任务、运动任务、执行任务）；
• 环境感知与建图任务：

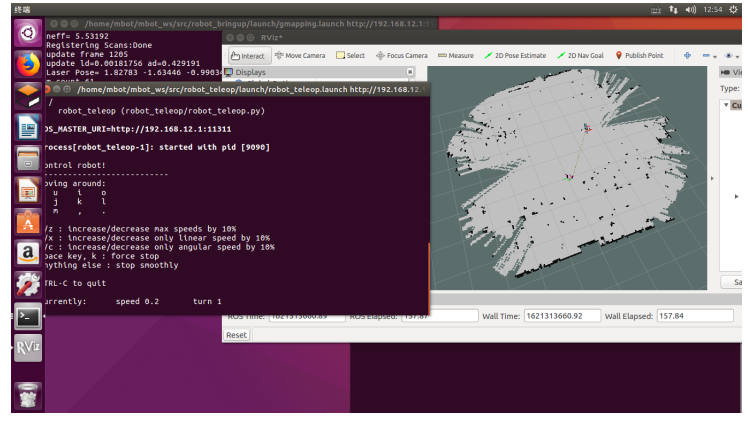

  • 定时（100ms/次）读取激光雷达数据，通过GMapping算法构建仓储环境二维栅格地图；
  • 融合超声波/红外传感器数据，标记地图中动态障碍物位置。
• 定位导航任务：
  • 结合激光雷达与MPU6050数据，实现机器人实时定位（更新频率10Hz）；
  • 接收上位机搬运任务（起点/终点），通过A*算法规划最优路径，输出速度/转向指令至运动任务。
• 运动控制任务：
  • 采用增量式PID算法，根据导航指令与编码器反馈，调节电机PWM占空比，实现差速转向与匀速行驶；
  • 检测到障碍物时，触发动态避障逻辑（暂停-重新规划路径-继续行驶），避障响应时间≤200ms。
• 任务执行任务：
  • 到达目标位置后，控制机械爪升降+开合，完成物料抓取/投放，行程传感器确认动作完成后，反馈任务状态；
  • 电量低于20%时，自动规划路径返回充电位，触发低电量报警。

调试阶段优化：① 优化SLAM算法参数，降低建图与定位误差；② 调整PID参数（KP=3.0、KI=0.2、KD=0.8），提升电机控制平稳性；③ 增加避障优先级逻辑，红外传感器触发时优先紧急制动。

第四章 系统测试与总结展望

系统测试

选取100㎡仓储场景开展全功能测试，核心结果如下：

• 导航定位：SLAM建图精度≤±3cm，自主导航定位误差≤±4cm，动态避障响应时间180ms，可避开0.2m以上动态障碍物；
• 搬运性能：负载10kg时运行速度稳定在0.5m/s，机械爪抓取成功率100%，物料投放位置误差≤±5cm；
• 稳定性：连续工作8小时无死机、定位漂移现象，欠压保护触发精准，低电量自动返回充电位；
• 对比传统设备：路径修改无需物理改造，作业效率提升35%，人工干预率降低80%。

误差分析：少量定位偏差源于地面平整度差异，可增加轮式里程计校准优化；强光环境下激光雷达扫描精度略有下降，可增加遮光罩。

总结与展望

综合来看，该系统基于STM32F429单片机实现了物流搬运机器人的自主建图、导航、避障与物料搬运，解决了传统设备路径固定、灵活性差的痛点，适配柔性化物流作业需求。后续优化方向：① 引入视觉识别模块（摄像头+YOLO算法），实现物料自动识别与抓取；② 增加RFID模块，适配仓储货架精准定位；③ 构建多机器人协同调度系统，提升大规模仓储搬运效率。

总结

1. 本系统以STM32F429ZIT6为核心，融合激光雷达、多传感器感知，实现机器人SLAM自主建图与动态避障，定位误差≤±4cm，避障响应≤200ms。
2. 采用FreeRTOS多任务编程+PID电机控制，保障机器人运动平稳性与任务执行精准性，负载10kg时作业效率较传统设备提升35%。
3. 系统适配仓储柔性化搬运需求，后续可通过视觉识别、RFID、多机协同进一步提升智能化与规模化作业能力。
