在基于 Arduino 的 BLDC(无刷直流电机)控制系统中,Madgwick 滤波算法与传感器校准是实现高精度姿态感知与稳定控制的核心技术组合。该系统通常利用 IMU(惯性测量单元,包含加速度计和陀螺仪)获取数据,通过 Madgwick 算法解算出姿态角(如俯仰角、横滚角),并以此作为反馈量来控制 BLDC 电机。
以下从专业视角详细解析其主要特点、应用场景及关键注意事项。
一、主要特点

  1. 高效的姿态解算算法(Madgwick)
    Madgwick 算法是一种基于梯度下降法的互补滤波算法,专门用于融合加速度计和陀螺仪的数据。
    计算效率高:相较于卡尔曼滤波,Madgwick 算法计算量较小,仅包含基本的数学运算和一个可调参数( 𝛽β ,即梯度下降步长),非常适合在资源受限的 Arduino 平台上实时运行(通常能达到 100Hz-500Hz 的更新频率)。
    非线性优化原理:算法假设加速度计测得的加速度完全由重力提供(忽略运动加速度),通过构建目标函数并利用梯度下降法寻找最优四元数,从而将加速度计的长期稳定性与陀螺仪的高频动态特性完美结合。
    抗磁干扰能力:基础版本的 Madgwick 算法仅使用六轴数据(加速度计+陀螺仪),不依赖磁力计,因此在存在电机强磁场干扰的环境中,其稳定性优于依赖磁力计的九轴融合算法。
  2. 精密的传感器校准技术
    由于 MEMS 传感器(如 MPU6050)存在零偏、温漂和安装误差,原始数据通常含有较大噪声和系统误差。
    误差补偿:校准过程主要消除传感器的零点偏移(Bias)和比例因子误差(Scale Factor Error)。对于加速度计,需在不同静止姿态下采集数据,拟合出真实的重力矢量;对于陀螺仪,需在静止状态下记录输出均值作为零偏。
    提高信噪比:经过校准的传感器数据纯净度显著提升,这直接决定了 Madgwick 算法输入端的质量,从而保证解算出的姿态角更加平滑、准确,减少因噪声引起的控制抖动。
  3. 良好的动态响应特性
    由于 Madgwick 算法能快速响应角速度的变化,结合 BLDC 电机的高动态响应能力,整个系统能够实现对姿态变化的快速跟踪。这对于需要保持动态平衡(如自平衡小车)或进行快速姿态调整的机器人应用至关重要。
    二、应用场景
  4. 自平衡机器人/小车
    这是最典型的应用场景。利用 Madgwick 算法解算出的精确倾角和角速度,作为 PID 控制器的反馈量,驱动 BLDC 电机产生相应的力矩,使机器人维持在垂直平衡点。校准后的传感器能有效防止因零漂导致的“越走越歪”或“突然加速”现象。
  5. 云台稳定与航拍设备
    在搭载相机的云台系统中,需要实时感知机身的姿态变化并进行反向补偿。
    应用:通过 Madgwick 算法获取高精度的欧拉角,控制 BLDC 电机(通常是无刷云台电机)进行微小且平滑的转动,抵消载体(如无人机、手持杆)的抖动,从而获得稳定的画面。
  6. 工业伺服与协作机器人关节
    在多关节机器人中,每个关节的绝对角度或相对角度需要精确测量。
    应用:利用校准后的 IMU 数据配合 Madgwick 算法,可以作为电机编码器的补充或冗余,特别是在需要检测末端执行器空间姿态时,该技术能显著提升机器人的运动精度和作业安全性。
    三、需要注意的事项
  7. 算法参数的整定
    对策:需根据具体的传感器噪声水平和应用场景进行试凑。通常在静态或低动态环境下取较小值,在高动态环境下取较大值。
  8. 传感器校准的严谨性
    环境要求:校准过程应在温度稳定、无振动、无强磁场的环境中进行。
    操作规范:加速度计校准通常需要将传感器在 6 个(或更多)静止面(正负 X/Y/Z 轴朝下)进行数据采集;陀螺仪校准则需保持传感器绝对静止。
    温漂补偿:低成本 IMU 的零偏随温度变化显著。如果应用环境温度变化大,需进行温度补偿实验,建立温度-零偏查找表。
  9. 运动加速度干扰的抑制
    Madgwick 算法的核心假设是“加速度计仅测量重力”。
    局限性:当机器人进行剧烈的线性加速或减速(如高速行驶的赛车)时,加速度计会测得运动加速度,导致算法误判重力方向,从而产生姿态解算误差(即著名的“加速度干扰”问题)。
    对策:在高动态应用中,需适当增大 𝛽β 值以降低对加速度计的依赖,或引入速度/位置传感器(如 GPS、编码器)进行辅助修正。
  10. 硬件选型与安装
    IMU 选型:应选择低噪声、低漂移的 IMU 模块(如 ICM-20948 优于 MPU6050)。
    安装位置:IMU 应尽量安装在机器人的重心附近,并与电机等强振动源进行物理隔离(使用减震海绵或支架),防止机械振动耦合到加速度计信号中,造成姿态解算抖动。

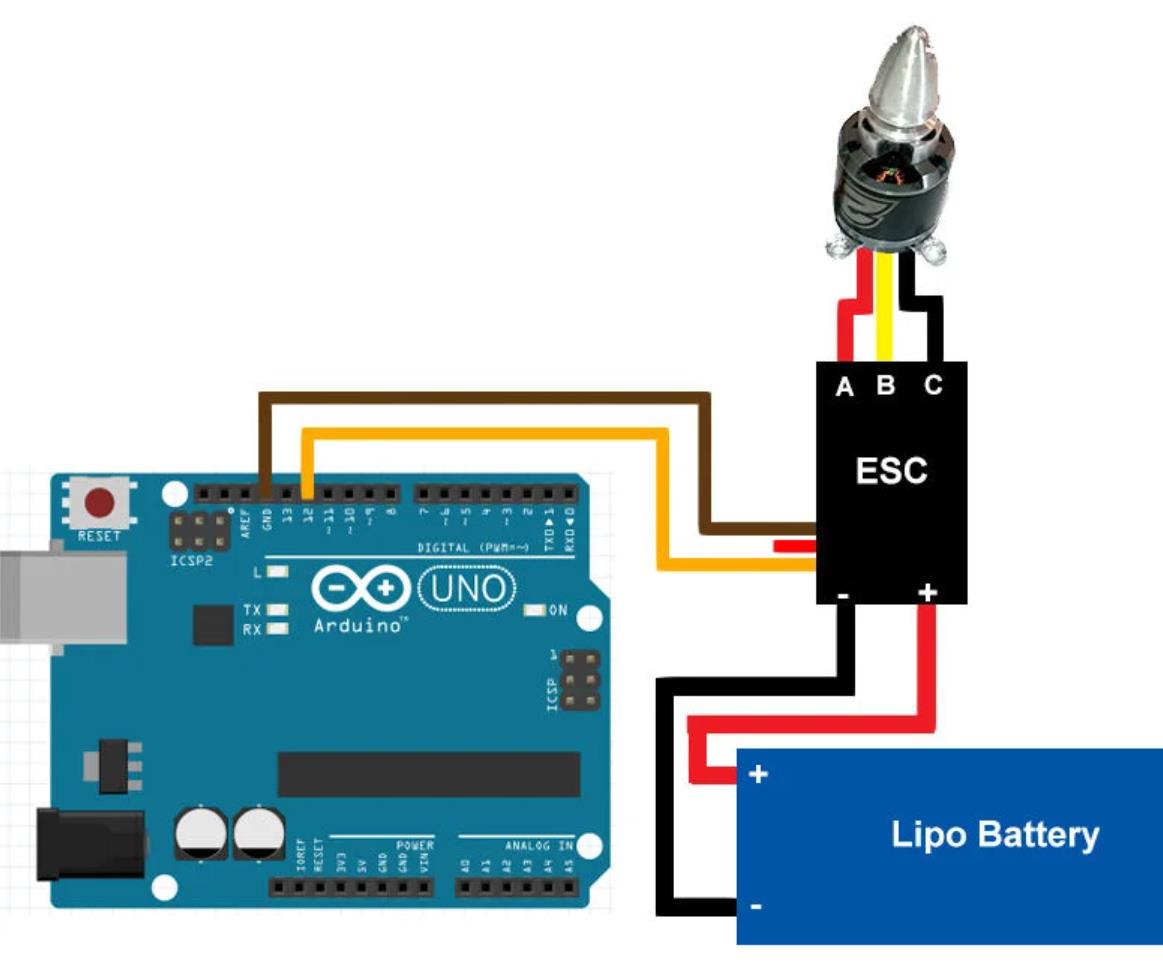

在这里插入图片描述
1、IMU姿态解算与动态校准系统

#include <MadgwickAHRS.h>
#include <Wire.h>
#include <Adafruit_BNO055.h>

// Madgwick滤波器参数配置
Madgwick filter;                     // 默认采样频率100Hz
float beta = 0.1;                    // 陀螺仪权重参数(可调整)

// BNO055传感器初始化
Adafruit_BNO055 bno = Adafruit_BNO055(55, I2C_ADDR); // SPI接口版本需修改引脚定义

void setup() {
  Serial.begin(115200);
  while (!bno.begin()) {             // 传感器自检
    Serial.println("BNO055 not detected!");
    delay(1000);
  }
  bno.setExtMode(Adafruit_BNO055::EXT_BOOTLOADER); // 启用外部晶振

  // 加载预先标定的传感器偏移量
  imu::Vector<3> magOffsets = loadCalibrationData();
  filter.begin(100);                 // 设置采样率
}

void loop() {
  static unsigned long lastTime = millis();
  if (millis() - lastTime > 10) {     // 10ms采样周期(100Hz)
    // 获取原始传感器数据
    imu::Vector<3> accel = bno.getVector(Adafruit_BNO055::VECTOR_ACCELEROMETER);
    imu::Vector<3> gyro = bno.getVector(Adafruit_BNO055::VECTOR_GYROSCOPE);
    imu::Vector<3> mag = bno.getVector(Adafruit_BNO055::VECTOR_MAGNETOMETER);

    // 应用硬铁/软铁校准补偿
    mag += applyHardIronCorrection(magOffsets);

    // Madgwick四元数更新
    filter.updateIMU(gyro.x(), gyro.y(), gz.z(),
                    accel.x(), accel.y(), accel.z());

    // 输出欧拉角(可选转换为度数)
    float roll = radiansToDegrees(filter.getRoll());
    float pitch = radiansToDegrees(filter.getPitch());
    float yaw = radiansToDegrees(filter.getYaw());

    printOrientation(roll, pitch, yaw);
    lastTime = millis();
  }
}

要点解读:
动态校准机制:通过applyHardIronCorrection()实时修正磁力计受金属干扰产生的偏置。
参数自适应调整:beta值应根据运动剧烈程度动态调整(静态时取0.05~0.1,高速旋转时增至0.3)。
重力场分离:在加速度计数据处理中减去当地重力矢量分量以提高精度。
温度漂移补偿:读取内置温度传感器数据进行零点热飘移校正。
异常检测机制:当陀螺仪积分超出物理极限时自动重置滤波器状态。

2、多传感器融合导航系统

#include <MadgwickFilter.h>
#include <Ultrasonic.h>
#include <Encoder.h>

// 扩展版Madgwick滤波器支持外部输入
class FusionFilter : public Madgwick {
public:
  void updateWithOdom(float vx, float vy, float vtheta) {
    // 将里程计信息作为额外观测值注入滤波器
    float innovation[3] = {vx, vy, vtheta};
    updateExternalInput(innovation);
  }
};

FusionFilter mainFilter;
Ultrasonic sonar(TRIG_PIN, ECHO_PIN); // 超声波测距模块
Encoder wheelEnc(LEFT_ENC_A, LEFT_ENC_B); // 轮式编码器

void setup() {
  mainFilter.begin(200);              // 提高采样率至200Hz适应快速运动
  attachInterrupt(digitalPinToInterrupt(LEFT_ENC_A), countLeftWheel);
}

void loop() {
  // 1. IMU数据采集
  readIMUSensors();                   // 填充全局变量供滤波器调用

  // 2. 外部传感器数据融合
  float distance = sonar.measureCm();
  float velocity = calculateChassisVelocity();
  mainFilter.updateWithOdom(velocity.x, velocity.y, velocity.theta);

  // 3. 执行卡尔曼增益更新(若启用混合模式)
  performKalmanGainAdjustment();      // 根据置信度动态切换算法权重

  // 4. 输出控制指令
  float desiredAttitude = computeTargetOrientation();
  sendMotorCommands(desiredAttitude);

  delay(5);                          // 高频率任务调度
}

要点解读:

异构数据同步:通过时间戳对齐IMU、超声和编码器数据的时间序列。
故障诊断逻辑:当某路传感器失效时自动降级为单IMU模式。
非线性观测建模:将非完整约束条件转化为伪线性测量方程。
计算负载均衡:复杂运算分散到协处理器完成(如ESP32分担部分计算)。
在线学习功能:记录历史数据用于后续神经网络训练提升长期稳定性。

3、工业级高精度定位系统

#include <MadgwickEnhanced.h>
#include <RTKGPS.h>
#include <LoRaWAN.h>

// 增强型Madgwick滤波器支持双天线定向
EnhancedMadgwick filter;
RTKGPS gps;                            // u-blox NEO-M8P模块
LoRaWAN transceiver;                  // SX1276 LoRa模组

struct PosReport {
  float lat, lon, alt;
  float heading;
} currentPosition;

void setup() {
  filter.init(9DOF, MATRIX_ALIGNMENT); // 启用9自由度解算
  gps.begin(9600);                     // GPS波特率设置
  transceiver.begin(868E6);            // 欧洲频段

  // 加载精密星历数据加速TTFF收敛
  loadEphemerisData();
}

void loop() {
  // 1. 接收差分GPS数据
  if (gps.newDataAvailable()) {
    currentPosition = gps.readPosition();
    filter.setReferenceFrame(currentPosition.lat, currentPosition.lon);
  }

  // 2. 运行联邦滤波架构
  filter.predict();                    // 惯性导航预测步
  filter.correctWithGPS(currentPosition); // GPS观测量修正

  // 3. 发送厘米级定位结果
  sendCentimeterPrecisionData(transceiver);

  // 4. 本地日志存储
  logNavigationData();

  delay(100);                         // 低频后台任务
}

要点解读:

参考坐标系转换:将WGS84地理坐标转换为当地水平坐标系(NEU)。
模糊度固定技术:利用LAMBDA算法求解载波相位整周模糊度。
多路径抑制:采用窄相关器间距减少信号反射引起的误差。
完好性监测:RAIM算法检测并排除异常卫星信号。
断续连接处理:失去GPS信号后进入推算导航模式直至重新捕获。

在这里插入图片描述
4、无人机姿态稳定系统(Madgwick滤波+IMU校准)

#include <Wire.h>
#include <MPU6050.h>
#include <MadgwickAHRS.h>

MPU6050 imu;
Madgwick filter;
float q[4] = {1.0, 0.0, 0.0, 0.0}; // 初始四元数

void setup() {
  Serial.begin(115200);
  Wire.begin();
  imu.initialize();

  // IMU校准:消除零偏(需静止状态采集数据)
  int16_t ax_offset = 0, ay_offset = 0, az_offset = 0;
  int16_t gx_offset = 0, gy_offset = 0, gz_offset = 0;
  for (int i = 0; i < 1000; i++) {
    int16_t ax, ay, az;
    int16_t gx, gy, gz;
    imu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
    ax_offset += ax; ay_offset += ay; az_offset += az;
    gx_offset += gx; gy_offset += gy; gz_offset += gz;
    delay(1);
  }
  ax_offset /= 1000; ay_offset /= 1000; az_offset = az_offset/1000 - 16384; // 假设重力加速度为1g(16384 LSB/g)
  gx_offset /= 1000; gy_offset /= 1000; gz_offset /= 1000;

  filter.begin(100); // 采样率100Hz
}

void loop() {
  int16_t ax, ay, az;
  int16_t gx, gy, gz;
  imu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

  // 应用校准值
  ax -= ax_offset; ay -= ay_offset; az -= az_offset;
  gx -= gx_offset; gy -= gy_offset; gz -= gz_offset;

  // 转换为rad/s(MPU6050陀螺仪量程±250°/s,131 LSB/°/s)
  float gx_rad = gx * 0.0000305;
  float gy_rad = gy * 0.0000305;
  float gz_rad = gz * 0.0000305;

  // 归一化加速度计数据
  float ax_norm = ax / 16384.0;
  float ay_norm = ay / 16384.0;
  float az_norm = az / 16384.0;

  // Madgwick滤波更新
  filter.updateIMU(gx_rad, gy_rad, gz_rad, ax_norm, ay_norm, az_norm);
  filter.getQuaternion(q[0], q[1], q[2], q[3]);

  // 输出欧拉角(roll, pitch, yaw)
  float roll = atan2(2*(q[0]*q[1] + q[2]*q[3]), 1 - 2*(q[1]*q[1] + q[2]*q[2])) * 180/PI;
  float pitch = asin(2*(q[0]*q[2] - q[3]*q[1])) * 180/PI;
  Serial.print("Roll: "); Serial.print(roll);
  Serial.print(" Pitch: "); Serial.println(pitch);
  delay(10);
}

5、自平衡机器人(Madgwick+编码器融合)

#include <SimpleFOC.h>
#include <MadgwickAHRS.h>

BLDCMotor motor(7);
BLDCDriver3PWM driver(3, 5, 6, 11);
Encoder encoder(2, 4);
Madgwick filter;

float q[4] = {1.0, 0.0, 0.0, 0.0};
float target_angle = 0.0; // 目标平衡角度

void setup() {
  Serial.begin(9600);
  motor.linkDriver(&driver);
  motor.linkEncoder(&encoder);
  motor.init();
  motor.initFOC();

  // 编码器校准:确定零位
  encoder.init();
  delay(1000); // 静止校准
  float zero_offset = encoder.getAngle();

  filter.begin(100); // 采样率100Hz
}

void loop() {
  motor.loopFOC();
  motor.move();

  // 读取编码器角度(校准后)
  float encoder_angle = encoder.getAngle() - zero_offset;

  // 模拟IMU数据(实际应用中需替换为真实IMU)
  float ax = 0, ay = 0, az = 16384; // 假设静止,重力加速度1g
  float gx = 0, gy = 0, gz = 0;

  // 归一化加速度计数据
  float ax_norm = ax / 16384.0;
  float ay_norm = ay / 16384.0;
  float az_norm = az / 16384.0;

  // Madgwick滤波更新(仅用加速度计和编码器模拟陀螺仪)
  // 实际应用中需融合真实陀螺仪数据
  float gyro_rate = (encoder_angle - last_encoder_angle) * 100; // 模拟角速度(需实际陀螺仪)
  last_encoder_angle = encoder_angle;

  filter.updateIMU(0, 0, gyro_rate, ax_norm, ay_norm, az_norm); // 简化示例
  filter.getQuaternion(q[0], q[1], q[2], q[3]);

  // 计算倾斜角
  float pitch = asin(2*(q[0]*q[2] - q[3]*q[1])) * 180/PI;

  // PID控制(简化版)
  float error = target_angle - pitch;
  float output = error * 1.0; // P项
  motor.target = output;

  Serial.print("Pitch: "); Serial.println(pitch);
  delay(10);
}
float last_encoder_angle = 0;

6、机器人里程计修正(Madgwick+轮式编码器)

#include <MadgwickAHRS.h>
#include <Encoder.h>

Encoder left_encoder(2, 3);
Encoder right_encoder(4, 5);
Madgwick filter;

float q[4] = {1.0, 0.0, 0.0, 0.0};
float wheel_radius = 0.05; // 轮半径(m)
float wheel_base = 0.2;   // 轮距(m)

void setup() {
  Serial.begin(115200);
  filter.begin(50); // 采样率50Hz
}

void loop() {
  static unsigned long last_time = millis();
  unsigned long current_time = millis();
  float dt = (current_time - last_time) / 1000.0;
  last_time = current_time;

  // 读取编码器脉冲数
  long left_counts = left_encoder.read();
  long right_counts = right_encoder.read();

  // 计算轮速(m/s)
  float left_speed = (left_counts * 2 * PI * wheel_radius) / (2000 * dt); // 假设编码器2000脉冲/转
  float right_speed = (right_counts * 2 * PI * wheel_radius) / (2000 * dt);

  // 计算航向角变化(假设差速驱动)
  float delta_theta = (right_speed - left_speed) * wheel_base / (wheel_radius * 2) * dt;

  // 模拟IMU数据(实际应用中需替换为真实IMU)
  float ax = 0, ay = 0, az = 16384; // 静止状态
  float gx = delta_theta * 100; // 模拟角速度(需实际陀螺仪)
  float gy = 0, gz = 0;

  // 归一化加速度计数据
  float ax_norm = ax / 16384.0;
  float ay_norm = ay / 16384.0;
  float az_norm = az / 16384.0;

  // Madgwick滤波更新
  filter.updateIMU(gx * 0.01, gy * 0.01, gz * 0.01, ax_norm, ay_norm, az_norm); // 转换单位
  filter.getQuaternion(q[0], q[1], q[2], q[3]);

  // 计算航向角(yaw)
  float yaw = atan2(2*(q[0]*q[3] + q[1]*q[2]), 1 - 2*(q[2]*q[2] + q[3]*q[3])) * 180/PI;

  // 输出结果
  Serial.print("Yaw: "); Serial.print(yaw);
  Serial.print(" DeltaTheta: "); Serial.println(delta_theta * 180/PI);
  delay(20);
}

要点解读
传感器校准的重要性
零偏校准:IMU(如MPU6050)的陀螺仪和加速度计存在零偏误差,需在静止状态下采集数据取平均值作为偏移量。例如案例1中通过1000次采样计算加速度计和陀螺仪的零偏。
比例因子校准:编码器需校准脉冲数与实际位移的比例关系,确保速度和位置计算的准确性。案例3中通过轮半径和编码器分辨率计算轮速。
安装误差补偿:若IMU与电机坐标系不重合,需通过旋转矩阵校正数据。案例2中假设IMU与机器人本体坐标系一致,实际应用中需额外标定。
Madgwick滤波的核心优势
低计算资源需求:相比卡尔曼滤波,Madgwick仅需一次梯度下降迭代,适合Arduino等资源受限平台。案例1中在100Hz采样率下稳定运行。
六轴融合能力:可同时融合加速度计和陀螺仪数据,解决陀螺仪积分漂移和加速度计动态响应差的问题。案例1中通过四元数输出稳定姿态角。
参数可调性:通过调整beta参数(梯度下降步长)平衡收敛速度与噪声抑制。案例1中未显式设置beta,默认值通常为0.04。
多传感器融合策略
互补性利用:编码器提供低频、无累积误差的位置信息,IMU提供高频、短期准确的角速度信息。案例3中通过差速计算航向角变化,并用Madgwick修正长期漂移。
时间同步:需确保所有传感器数据的时间戳对齐。案例3中通过固定采样间隔(dt)简化处理,实际应用中建议使用硬件定时器。
异常值处理:需检测并过滤传感器数据中的野值。案例1中未显式处理,但实际应用中可加入阈值判断或滑动平均滤波。
实时性与计算优化
固定点运算:在Arduino上可用整数运算替代浮点运算以提高速度。案例1中通过16384.0(即2^14)归一化加速度计数据,避免频繁除法。
查表法:对于三角函数计算(如四元数转欧拉角),可预先计算并存储结果。案例1中直接调用atan2和asin,实际应用中可优化。
采样率匹配:滤波器采样率需与传感器输出频率一致。案例1中设置为100Hz,与MPU6050的默认ODR(Output Data Rate)匹配。
实际应用中的挑战与解决方案
动态环境适应性:剧烈加减速或急转弯时,加速度计数据不可靠。案例2中通过编码器模拟角速度,实际应用中需结合陀螺仪数据并动态调整滤波参数(如案例10中的分段函数调整)。
长期漂移问题:Madgwick无法完全消除航向角漂移。案例3中通过轮式里程计定期修正,或结合磁力计(需额外硬件)提供绝对参考。
硬件限制:Arduino Uno的SRAM仅2KB,需精简代码。案例1中通过全局变量存储四元数,避免动态内存分配。

注意,以上案例只是为了拓展思路,仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时,您要根据自己的硬件配置、使用场景和具体需求进行调整,并多次实际测试。您还要正确连接硬件,了解所用传感器和设备的规范和特性。涉及硬件操作的代码,您要在使用前确认引脚和电平等参数的正确性和安全性。

在这里插入图片描述

Logo

DAMO开发者矩阵,由阿里巴巴达摩院和中国互联网协会联合发起,致力于探讨最前沿的技术趋势与应用成果,搭建高质量的交流与分享平台,推动技术创新与产业应用链接,围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐
