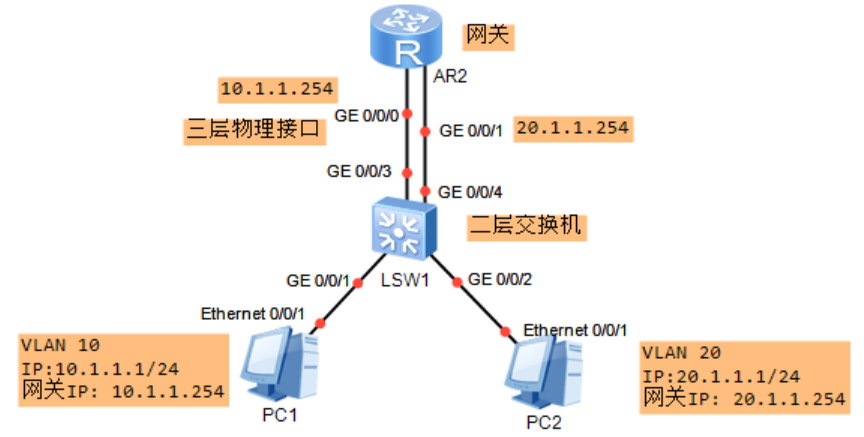

• 这是使用路由器物理接口实现VLAN间的通信，缺点是：每个VLAN使用独立的物理接口。有多少不同VLAN，就需要多少个物理接口（需要连多少根线），接口消耗大。物理接口收到到802.1Q标签的帧会丢弃，发送时不会添加VLAN标签，只能处理标准以太网帧。
• 路由子接口(Sub-Interface)：
  • 基于路由器以太网接口所创建的逻辑接口(虚拟接口)，以物理接口ID+子接口ID进行标识，子接口同物理接口一样可进行三层转发。单
  • 子接口可以识别并终结（剥离）携带VLAN Tag的数据帧；
  • 单个物理接口承载多个VLAN的子接口。基于一个物理接口创建多个子接口，将该物理接口对接到交换机的Trunk接口，即可实现使用一个物理接口为多个VLAN提供三层转发服务。
• 举例：
  • 两个IP地址不能同时配置在一个物理接口。一个物理接口只能配一个IP地址，需要配置多个IP地址就要划分逻辑子接口。

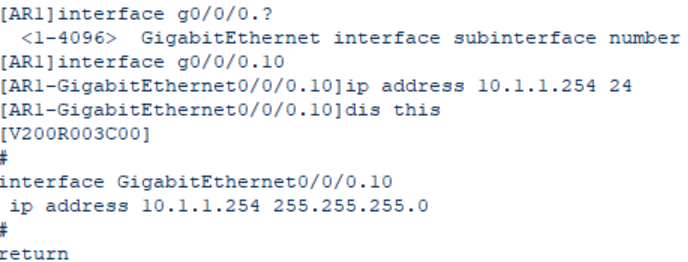

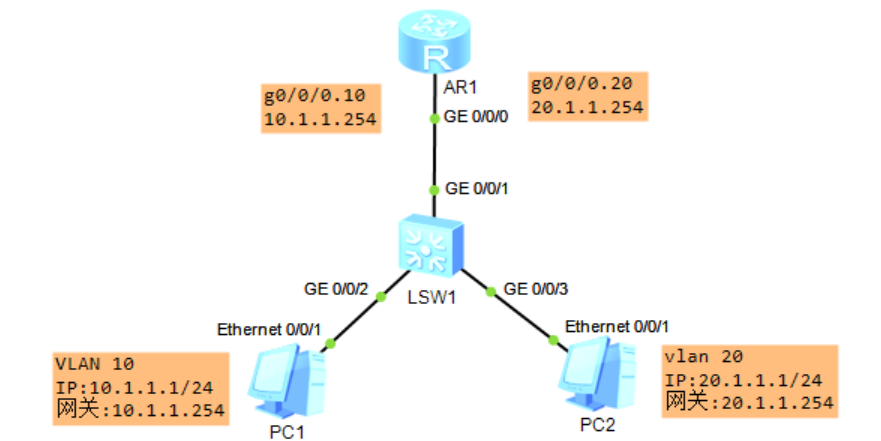

    • 把路由器的一个物理接口g0/0/0划分成多个逻辑子接口，给不同的接口配置不同的IP地址：
    • 查看路由器配置的IP：
    • PC1发的流量实际上还是通过路由的g0/0/0这个物理接口接收，但是逻辑上分配给了g0/0/0.10这个子接口。
  • 配置二层交换机
    • access 发送流量，带标签，只能发送一个VLAN的流量；trunk 发送流量，只要在VLAN允许列表，携带标签发送，可以发送多个VLAN流量
    • 连接终端的接口类型需配置为access类型；g0/0/2-access接口-VLAN10；g0/0/3-access接口-VLAN20
    • 设置g0/0/1的接口类型
      • 需要VLAN10 20 通过，Trunk类型，带VLAN标签
      • 禁用VLAN 1（可选）：
      •
  • 如何让路由器子接口能够处理从PC传过来的带VLAN标签的流量：
    • 给子接口添加命令：

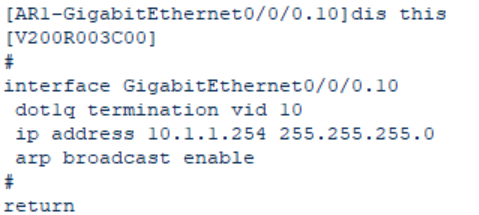

      • dot1q termination vid 10：可以把带VLAN10 的标签解封装掉。 使子接口能接受带指定VLAN标签的帧，并剥离标签进行三层处理；使子接口能发送数据时，自动添加指定的VLAN标签。
      • 开启子接口的广播处理功能（不开启的话，会丢弃广播包），pc1会发送ARP广播包，请求网关的mac地址，子接口必须能接受并处理广播包：

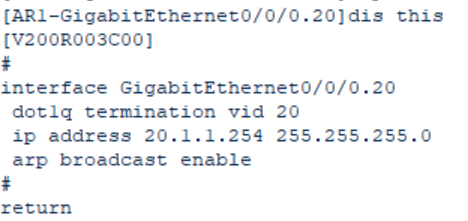

      • g0/0/0.20子接口：

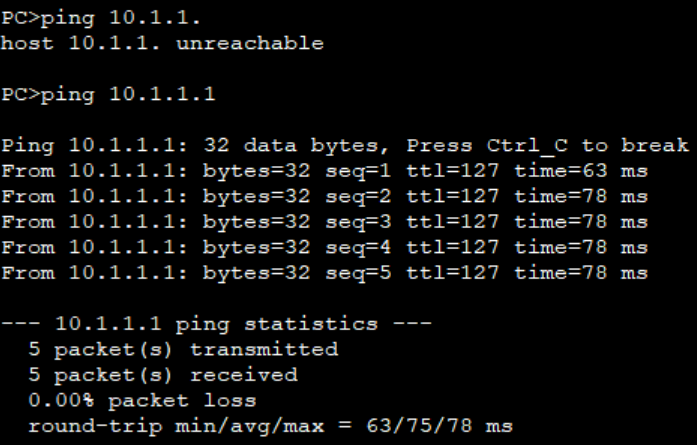

• pc2和pc1可互访

总结：这种方式叫-单臂路由，路由上实际只连一条线路，占用一个物理接口，逻辑上可以划分为多个子接口，分别处理不同vlan的流量，交换机中连接终端的接口设置为access类型，连接路由器的接口设置为Trunk类型，因为只有一个链路，所以要允许多个vlan通过。路由的物理接口不能处理带vlan标签的流量，逻辑子接口可以处理带标签的流量。

今天学习遇到的混淆点：

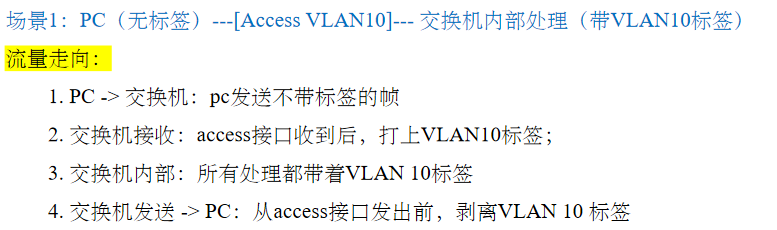

• access和trunk接口接收和发送流量到底带不带标签：
  •  access：用户视角，不知道标签存在；
  • trunk: 运维视角，明确处理标签。接收带标签帧，检查VID是否在允许列表中(allow-pass)，允许则保留标签；接收无标签帧，标记为Native VLAN。
  • 标签只在交换机内部和Trunk链路上存在，对终端设备透明。
  • Hybrid接口，根据配置决定（tagged/untagged）判断是否保留标签。

今天学习遇到的专有名词：

• Native VLAN标签
  • 定义：
    • Trunk链路上唯一可以不携带802.1Q标签的VLAN；
    • 每个Trunk端口有且只有一个Native VLAN；
    • Native VLAN的帧在Trunk链路上传输时剥离标签；
    • 默认情况下通常是VLAN 1；
    • 主要用于承载控制协议流量（CDP,DTP,PVST+）
  • 行为：
    • 发送方向（从交换机发出）：交换机内部处理(带VLAN标签) -> Trunk接口判断：是否为Native VLAN？-> 是 ，剥离标签，然后发送 -> 不是，保留标签，然后发送
    • 接收方向（进入交换机）：Trunk链路接收到帧 -> 判断：是否到802.1Q标签？ -> 有标签 ，按标签中的VID处理；-> 无标签，标记为Native VLAN，内部处理。

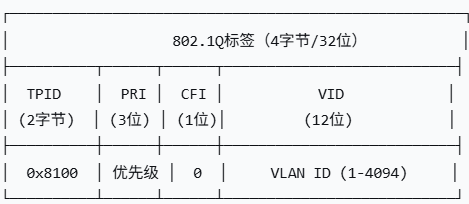

• 802.1Q标签
  • 插入到以太网帧中的4字节字段，标识数据帧所属的VALN（0-4095）
    •  TPID(Tag Protocol Identifier ,标签协议标识)，2byte(16bit)，值-0x8100(固定值)；作用-标识这是一个8021.Q标签帧；位于源MAC地址后；

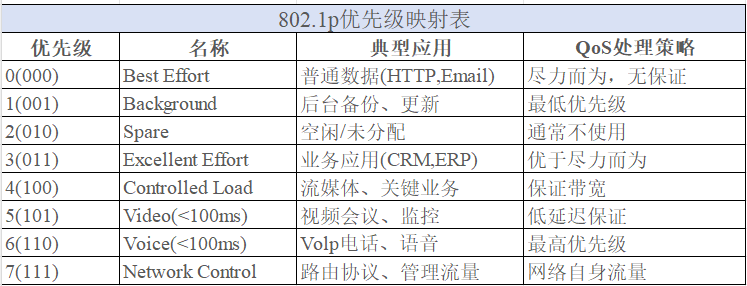

    • PRI(Priority 优先级)，3bit，范围：0-7(8个优先级)。用于QoS.
    • CFI(Canonical Format Indicator, 规范格式指示器)，1bit，值-通常为0（0=规范格式-以太网；1=非规范格式-令牌环网等）
    • VID(VLAN Identifier, VLAN标识符)，标识帧属于哪个VLAN；12bit，范围：0-4095 (12个1)，可用VLAN ID：1-4094（0:-优先级标签-无VLAN信息，仅用于QoS; 1-默认VLAN；4095(0xFFF)-保留）
• QoS：Quality of Service 服务质量
  • 网络流量管理技术，在网络拥塞时优先保证关键应用的性能。
  • 简单比喻：高速公路=网络带宽，车辆=数据包；无QoS：所有车辆平等竞争，救护车堵在卡车后面；有QoS：设置专用车道，救护车、消防车优先通行。
