西门子1500PLC博途程序实例，大型程序fanuc机器人汽车焊装自动生产线程序，程序硬件结构包括1台西门子1500PLC程序，2台触摸屏TP1500程序 9个智能远程终端ET200SP Profinet连接 15个Festo智能模块Profinet通讯 10台Fanuc发那科机器人Profinet通讯 3台G120变频器Profinet通讯 2台智能电能管理仪表PAC3200 4个GRAPH顺控程序 图尔克RFID总线模组通讯 和MES系统通讯，西门子安全模块 程序经典，结构清晰，SCL算法，堆栈，梯形图和SCL混编 你要的知识点都在这里

在汽车制造领域，自动化生产线的高效运行至关重要。今天就来跟大家分享一个西门子1500PLC博途程序在大型fanuc机器人汽车焊装自动生产线中的实例，这个程序可谓是“集大成者”，包含了丰富多样的硬件结构与编程技巧。

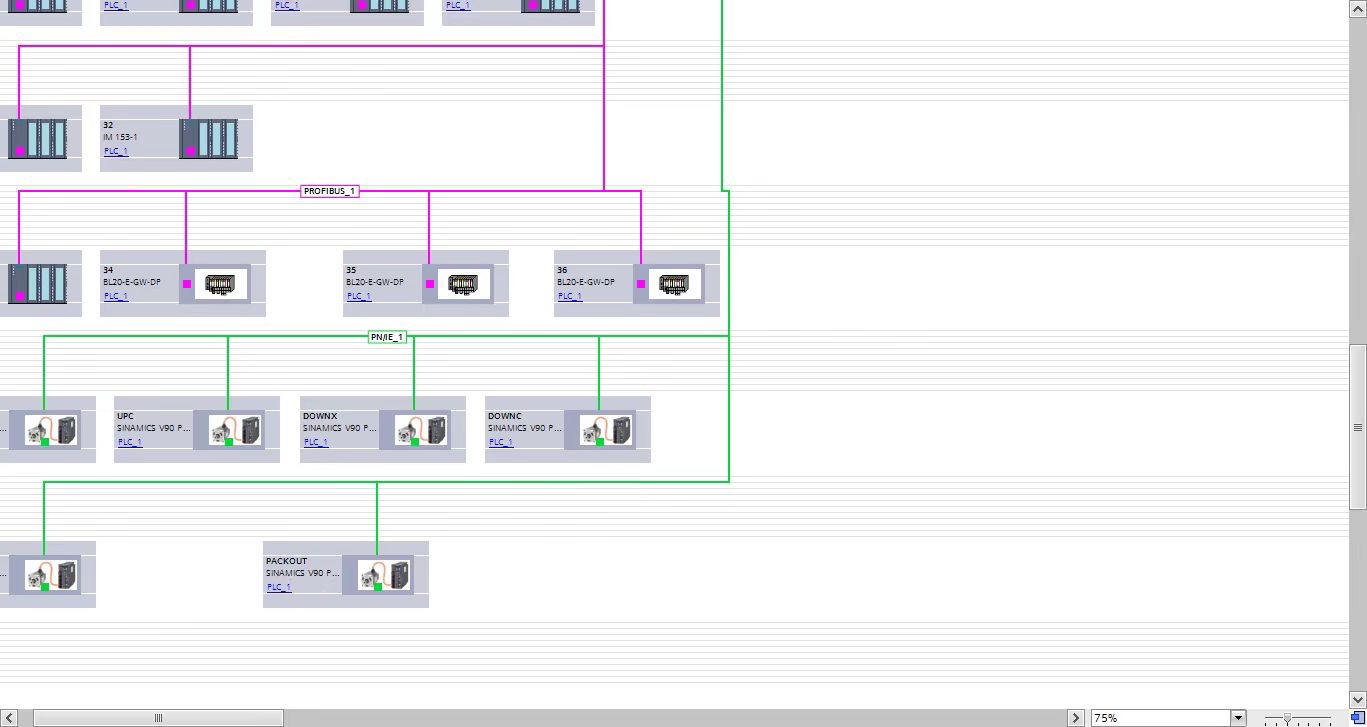

一、硬件结构剖析

整个系统的硬件结构相当复杂且有序。

1. 核心PLC与触摸屏

1台西门子1500PLC作为整个生产线的“大脑”，掌控着所有设备的运行逻辑。同时搭配2台触摸屏TP1500，它们就像是人与生产线交互的“窗口”，操作人员可以通过触摸屏直观地监控生产线状态、设置参数等。

2. 远程终端与智能模块

9个智能远程终端ET200SP通过Profinet连接，它们如同生产线的“触角”，能够在分散的区域采集和传输数据，扩展了PLC的控制范围。15个Festo智能模块同样通过Profinet通讯，为生产线的具体动作执行提供精确控制，比如精确的气动控制等。

3. 机器人、变频器与仪表

10台Fanuc发那科机器人是焊装工作的“主力军”，通过Profinet通讯与PLC紧密协作，完成高精度的焊接任务。3台G120变频器通过Profinet通讯，精准调节电机的转速，确保生产线各环节速度匹配。还有2台智能电能管理仪表PAC3200，用于实时监测生产线的电能消耗情况，为能源管理提供数据支持。

4. 其他关键部分

图尔克RFID总线模组通讯用于产品追踪与识别，确保每个零部件在生产线上有序流转。与MES系统通讯，实现生产线与企业管理系统的信息交互，便于生产调度与质量追溯。另外，西门子安全模块为整个生产线的安全运行保驾护航。

二、程序亮点解析

这个程序采用了经典且结构清晰的设计，融合了多种编程方式。

1. SCL算法与堆栈的魅力

SCL（结构化控制语言）在这个项目中大展身手。比如在处理复杂的逻辑运算和数据处理时，SCL的高级算法功能就体现出来了。以下是一个简单的SCL代码示例，用于计算焊接时间的累加：

VAR
    weldingTime : REAL; // 定义焊接时间变量
    totalWeldingTime : REAL := 0; // 定义总焊接时间变量并初始化为0
END_VAR

// 假设每次焊接时间从传感器获取并存入weldingTime
weldingTime := GetWeldingTime();

totalWeldingTime := totalWeldingTime + weldingTime; // 累加焊接时间

在这段代码中，通过定义变量来存储每次焊接时间和总焊接时间，然后不断累加每次获取到的焊接时间。这里面涉及到堆栈的概念，堆栈在程序运行时用于存储临时数据和函数调用的上下文。当执行这个SCL代码块时，变量weldingTime和totalWeldingTime会被压入堆栈进行处理，处理完毕后相关结果又可以从堆栈获取。这种方式使得程序在处理复杂数据和逻辑时能够高效且有序地运行。

2. 梯形图与SCL混编

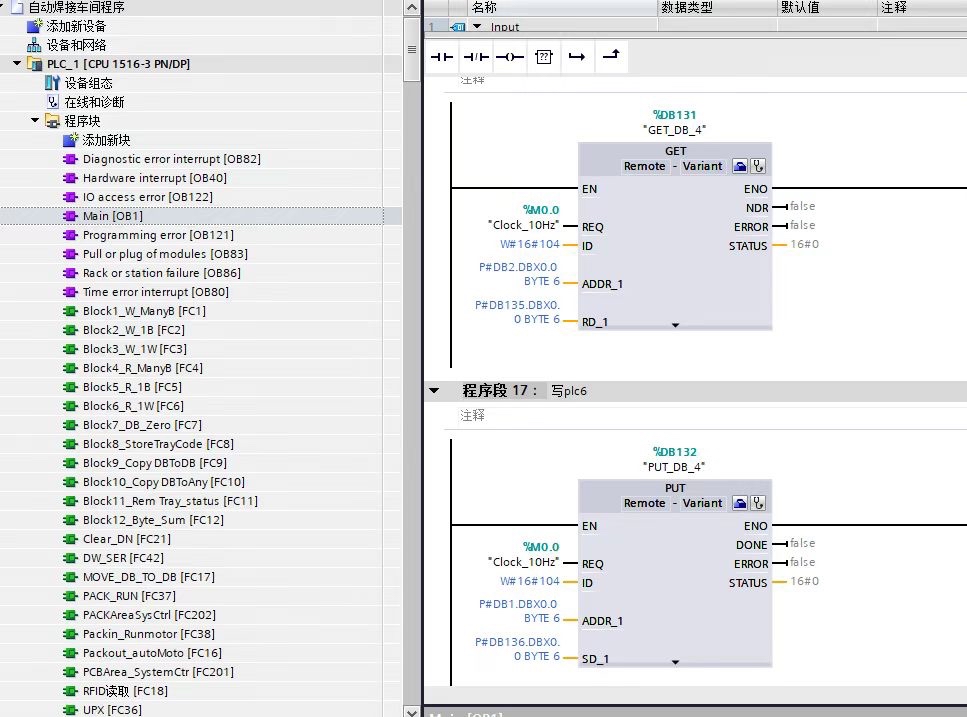

程序中还巧妙地运用了梯形图和SCL混编的方式。梯形图以其直观的逻辑表示，常用于一些简单且直观的控制逻辑，比如设备的启停控制。而SCL则处理更复杂的运算和数据处理。例如，在控制某台机器人开始焊接动作时，梯形图可以简单地实现启动按钮的逻辑判断：

// 梯形图示例，启动按钮控制机器人启动
LD I0.0 // 读取启动按钮输入
O M0.0 // 或上自保
AN I0.1 // 停止按钮常闭触点
= Q0.0 // 输出控制机器人启动

当启动按钮按下（I0.0为1），并且停止按钮未按下（I0.1为0）时，输出Q0.0置1，控制机器人启动。而在机器人焊接参数的复杂计算和处理上，则可以调用SCL编写的功能块来实现，这样的混编方式充分发挥了两种编程语言的优势，让程序结构更加清晰，易于维护和扩展。

3. GRAPH顺控程序

4个GRAPH顺控程序在生产线的流程控制上起到了关键作用。GRAPH以顺序功能图的形式来描述生产过程，使得生产线的流程一目了然。例如，在整个焊装流程中，从零件上料、定位、焊接到下料的一系列步骤，可以通过GRAPH顺控程序清晰地表示出来。每个步骤作为一个状态，按照预定的顺序依次执行，当满足一定的转移条件时，程序从一个状态转移到下一个状态。这种方式大大提高了程序的可读性和可维护性，方便工程师对整个生产流程进行优化和调试。

西门子1500PLC博途程序实例，大型程序fanuc机器人汽车焊装自动生产线程序，程序硬件结构包括1台西门子1500PLC程序，2台触摸屏TP1500程序 9个智能远程终端ET200SP Profinet连接 15个Festo智能模块Profinet通讯 10台Fanuc发那科机器人Profinet通讯 3台G120变频器Profinet通讯 2台智能电能管理仪表PAC3200 4个GRAPH顺控程序 图尔克RFID总线模组通讯 和MES系统通讯，西门子安全模块 程序经典，结构清晰，SCL算法，堆栈，梯形图和SCL混编 你要的知识点都在这里

总之，这个西门子1500PLC博途程序在大型fanuc机器人汽车焊装自动生产线中的应用，涵盖了丰富的硬件通讯与先进的编程技巧，无论是对于学习自动化控制的新手，还是经验丰富的工程师，都有很多值得借鉴和学习的地方。希望通过这篇博文，能让大家对这类大型自动化生产线的程序设计有更深入的理解。
