SCL+顺控+梯形图西门子1500大型程序西门子PLC汽车行业A_SICR标准fanuc机器人远程IOET200sp变频器G120 包括1台西门子1500PLC程序2台西门子触摸屏TP1500程序 9个智能远程终端ET200SP Profinet连接 15个Festo智能模块Profinet通讯 10台Fanuc发那科机器人Profinet通讯 3台G120变频器Profinet通讯 2台智能电能管理仪表PAC3200 4个GRAPH顺控程序 图尔克RFID总线模组通讯 和MES系统通讯，西门子安全模块 程序经典，结构清晰，SCL算法，堆栈，梯形图 你要的知识点都在这里

凌晨三点的汽车总装车间里，生产线上机械臂的示教灯还在闪烁。这个由西门子1500PLC控制的大型产线，正经历着第47次联调测试。作为主程，我灌了口冰美式，盯着博图软件里的程序结构树——9个ET200SP站点的实时状态像心电图般跳动着，远处Fanuc机器人突然报了个IO通讯中断，顺手点开GRAPH顺控程序的第3个工位逻辑，突然想起刚入行时师傅说的："能把堆栈玩明白的，才算真会PLC。"

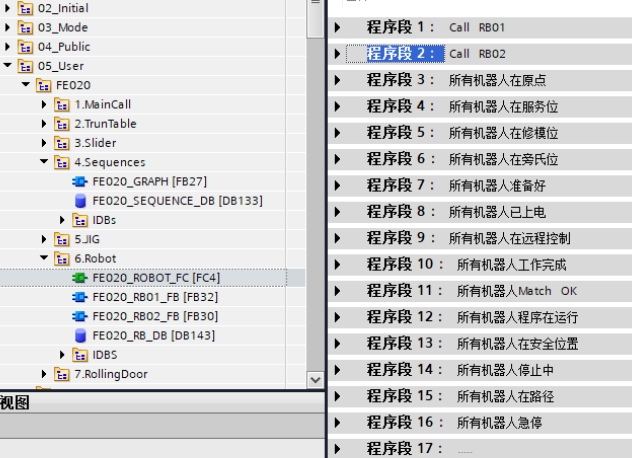

【程序骨架】

整个项目用到了经典的三层架构：

• 基础层：ET200SP远程站+8个Festo阀岛负责底层IO

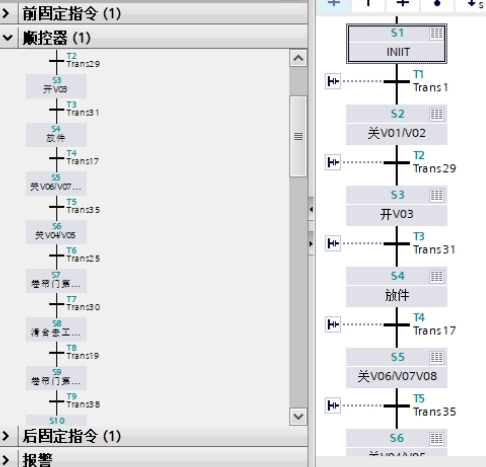

• 控制层：1500PLC的4个GRAPH程序像乐高模块，处理车身焊接、涂胶等工艺
• 交互层：两台TP1500触摸屏上跑着动态配方系统，特别是这个SCL写的物料堆栈：

FUNCTION_BLOCK MaterialStack

VAR

Stack : ARRAY[1..50] OF MaterialData;

Top : INT := 0;

END_VAR

METHOD Push : BOOL

VAR_INPUT

item : MaterialData;

END_VAR

IF Top < 50 THEN

Top := Top + 1;

Stack[Top] := item;

RETURN TRUE;

END_IF

RETURN FALSE;

METHOD Pop : MaterialData

IF Top > 0 THEN

Top := Top -1;

RETURN Stack[Top+1];

END_IF

//异常处理

RAISE EMPTY_STACK;

END_METHOD

SCL+顺控+梯形图西门子1500大型程序西门子PLC汽车行业A_SICR标准fanuc机器人远程IOET200sp变频器G120 包括1台西门子1500PLC程序2台西门子触摸屏TP1500程序 9个智能远程终端ET200SP Profinet连接 15个Festo智能模块Profinet通讯 10台Fanuc发那科机器人Profinet通讯 3台G120变频器Profinet通讯 2台智能电能管理仪表PAC3200 4个GRAPH顺控程序 图尔克RFID总线模组通讯 和MES系统通讯，西门子安全模块 程序经典，结构清晰，SCL算法，堆栈，梯形图 你要的知识点都在这里

这种数据结构在应对MES系统频繁的车型切换指令时，比传统FIFO队列更灵活。记得调试时发现个坑：SCL的数组下标从1开始，和C语言习惯冲突导致过索引越界报警。

【通讯修罗场】

当15台Fanuc机械臂同时通过Profinet发心跳包时，最考验网络配置。特别是机器人端的GSD文件需要手动修改XML参数，否则会出现这种鬼畜情况：

变频器G120的参数同步才是真·暗黑模式。用LAD梯形图写的频率斜坡函数，被机械臂的急停信号打断时会触发STOP2故障。最终用背景数据块做了个平滑过渡：

NETWORK 1:

//急停连锁处理

A "急停按钮"

AN "变频器使能"

= "G120StopRamp"

NETWORK 2:

//SCL编写的斜坡函数

IF "G120StopRamp" THEN

#RampOutput := LIMIT(0.0, #RampOutput - 5.0, 100.0);

ELSE

#RampOutput := LIMIT(0.0, #RampOutput + "设定加速度", 100.0);

END_IF

当产线上最后一个PAC3200电能表的ModbusTCP数据成功上传MES时，操作工老张突然指着触摸屏说："这报警弹窗咋像俄罗斯方块？"定睛一看，原来GRAPH程序的状态监控画面被做成了动态拼图效果——这届HMI设计师真会玩。

凌晨五点，安全模块的黄色警示灯突然亮起。打开Failsafe程序段，发现是图尔克RFID站的天线检测到金属干扰。这种时候最体现程序结构的重要性：所有安全信号都通过独立的OB35中断处理，与普通逻辑完全隔离。就像车间老师傅常念叨的："安全回路要像裤腰带，必须单独系紧。"

当第一个完整白车身下线时，机械臂群舞的节奏让我想起编程时的状态机切换。或许好的自动化程序就该像爵士乐，既有SCL的严谨和弦，又有梯形图的即兴riff，而GRAPH程序就是那根贯穿始终的贝斯线。只是不知道MES系统会不会欣赏这机械交响乐...
