URDF文件转XML文件

在安装完成mujoco playground以后，设计到三维模型的导入，在sw转出的文件大多为URDF格式，但是mujoco仿真的时候大多支持xml文件

xml文件官方地提供了转换脚本，需要下载mujoco工程文件，注意和上节下载的mujoco playground不是一个工程文件

1. mujoco工程文件下载

https://mujoco.org/download/mujoco210-linux-x86_64.tar.gz
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/home/.mujoco/mujoco210/bin

2. 在URDF文件中添加代码

  <mujoco>
        <compiler
        meshdir="../meshes/"
        balanceinertia="true"
        discardvisual="false" />
  </mujoco>

meshdir：stl网格文件存放地址
balanceinertia=“true” 启用惯量平衡（仿真更真）
discardvisual=“false” 保留视觉几何体（可视化好看）

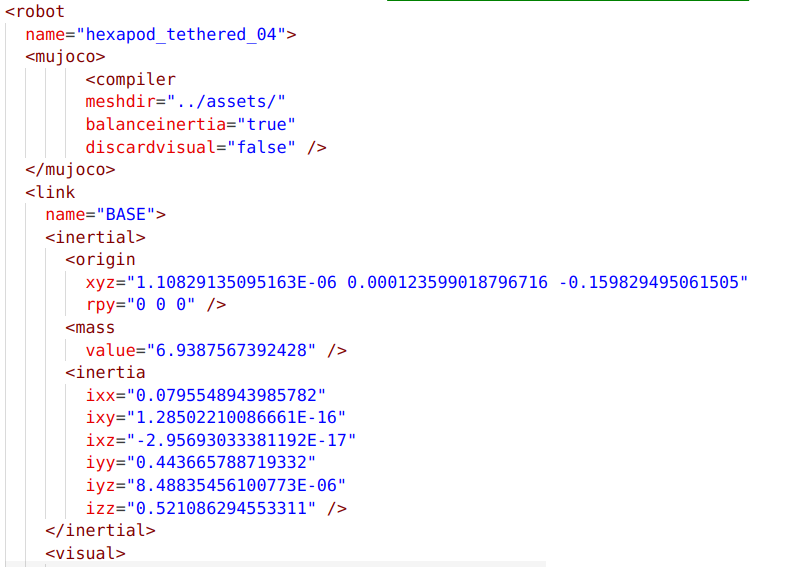

此处需要注意，需要与link平级，直接写在最上面就行

3. 转化命令

cd ~/.mujoco/mujoco210/bin
./compile /path/to/model.urdf /path/to/model.xml

此处可以直接写urdf文件的绝对地址，以及保存xml文件存放的绝对地址

如果想要仿真验证xml文件的转化是否成功，可以执行

./simulate /path/to/model.xml

4. 在xml文件中添加执行器（actuator）

actuator可以理解为电机，个人认为mujoco比较严谨，每一个关节都需要制定actuator才能有动力，而不是像leggedgym封装的一样，直接输入活动关节数目进行自动对应

actuator有多种格式，即可以设置位置模式、力矩模式、速度模式、以及general通用格式等
此处只介绍position设置方法

    <actuator>
        <position class="hexapod" name="RF_HAA" joint="RF_HAA" />
        <position class="hexapod" name="RF_HFE" joint="RF_HFE" />
        <position class="hexapod" name="RF_KFE" joint="RF_KFE" />

        <position class="hexapod" name="RM_HAA" joint="RM_HAA" />
        <position class="hexapod" name="RM_HFE" joint="RM_HFE" />
        <position class="hexapod" name="RM_KFE" joint="RM_KFE" />

        <position class="hexapod" name="RB_HAA" joint="RB_HAA" />
        <position class="hexapod" name="RB_HFE" joint="RB_HFE" />
        <position class="hexapod" name="RB_KFE" joint="RB_KFE" />

        <position class="hexapod" name="LF_HAA" joint="LF_HAA" />
        <position class="hexapod" name="LF_HFE" joint="LF_HFE" />
        <position class="hexapod" name="LF_KFE" joint="LF_KFE" />

        <position class="hexapod" name="LM_HAA" joint="LM_HAA" />
        <position class="hexapod" name="LM_HFE" joint="LM_HFE" />
        <position class="hexapod" name="LM_KFE" joint="LM_KFE" />

        <position class="hexapod" name="LB_HAA" joint="LB_HAA" />
        <position class="hexapod" name="LB_HFE" joint="LB_HFE" />
        <position class="hexapod" name="LB_KFE" joint="LB_KFE" />

    </actuator>

笔者使用的是六足机器人，所以具有18个活动关节，所以此添加了18个位置模式的电机

注：由于这18个关节高度重复，此处运用了class的概念（用来设置kp和damping，以及forcerange等参数），class的具体用法可以参考mujoco官方的xml文档的说明

5. 在xml文件中添加传感器（sensor）

根据笔者这段时间对mujoco的使用，mujoco的传感器以及其他功能的添加，主要在xml文件中进行实现，（个人认为十分方便、主打一个什么都开放🐶）

目前笔者使用到的传感器，一般都是监控某一个点的数据
site的定义：

<site name="imu" pos="0 0 0" group="5" />

传感器定义：

    <sensor>
        <gyro site="imu" name="gyro" />
        <velocimeter site="imu" name="local_linvel" />
        <accelerometer site="imu" name="accelerometer" />
        <framezaxis objtype="site" objname="imu" name="upvector" />
        <framelinvel objtype="site" objname="imu" name="global_linvel" />
        <frameangvel objtype="site" objname="imu" name="global_angvel" />
    </sensor>

如果想替换进自己的xml文件，只需要在xml中创建这个点即可

5. 在xml文件中添加碰撞体

此处需要注意，虽然mujoco支持直接使用stl网格文件作为碰撞体，但是在强化学习训练的过程中，如果没有将mesh文件简化，在训练的过程中会一直报错，并且运算量会显著增大，所以此处建议简化碰撞体！！！

<geom condim="1" contype="0" conaffinity="0" />

如果你想添加碰撞体，只需要在后面设置contype和conaffinity即可，此处二者都写0代表不参与碰撞

参考文献
1.https://zhuanlan.zhihu.com/p/699075829
2.https://www.bilibili.com/video/BV1tDxAzTEFM/?spm_id_from=333.1391.0.0
