ROS=通信+工具+功能+生态

ROS是适用于机器人的开源元操作系统，机器人里，一个模块负责“看”（摄像头），一个负责“动”（电机），ROS让它们能像微信群聊一样交换信息，而不用管对方是用C++还是Python写的

一、ROS中程序实现流程：1.创工作空间；2.创功能包；3.编辑源文件；4.编辑配置文件；5.编译执行

1.创建工作空间并初始化

创建工作空间以及一个src子目录，然后再进入工作空间调用catkin_make命令编译

mkdir -p 自定义空间名称/src
cd 自定义空间名称
catkin_make

2.进入src创建ros包并添加依赖

在工作空间下生成一个功能包，该功能包依赖于roscpp（c++实现的库）、rospy（Python实现的库）、std_msgs（标准信息库），创建ROS功能包时，一般依赖这三个库

cd src
catkin_create_pkg 自定义ROS包名 roscpp rospy std_msgs

3.进入ros包添加scripts目录并编辑Python文件

cd ros包
mkdir scripts

新建Python文件（自定义命名）

#指定解释器
#！ /user/bin/env  Python
#1.导包
import rospy
#2.编写主入口
if __name__=="__main__":
#3.初始化ROS节点
rospy.init_node("hello_p"):
#4.输出日志
rospy.loginfo("hello world! by python");

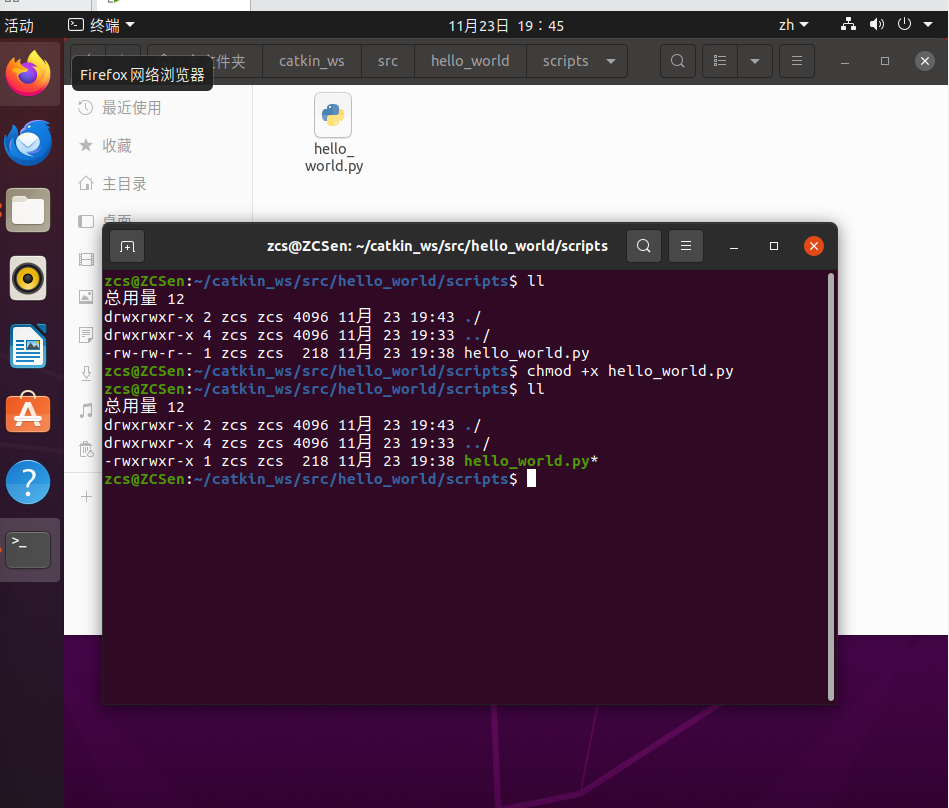

4.为Python文件添加可执行权限

chmod +x 自定义文件名.py

5.编辑ros包下的CamkeList.txt文件(第161行)

catkin_install_python(PROGRAMS scripts/自定义文件名.py
  DESTINATION ${CATKIN_PACKAGE_BIN_DESTINATION}
)

6.进入工作空间目录并编译

cd 自定义空间名称
catkin_make

7.进入工作空间目录并执行

先启动命令行1：

roscore

在启动命令行2：

cd 工作空间
source ./devel/setup.bash
rosrun 包名  自定义文件名.py

输出结果：Hello  World!

安装terminator(多分屏终端显示)

sudo apt install terminator

分屏操作快捷键

垂直分屏： Ctrl + Shift + E

水平分屏： Ctrl + Shift + O

切换分屏： Alt + 方向键  或  Ctrl + Tab

关闭分屏： Ctrl + Shift + W

其他实用快捷键

新建标签页： Ctrl + Shift + T

关闭终端： Ctrl + Shift + Q

复制文本： Ctrl + Shift + C

粘贴文本： Ctrl + Shift + V

全屏： F11

二、使用VScode

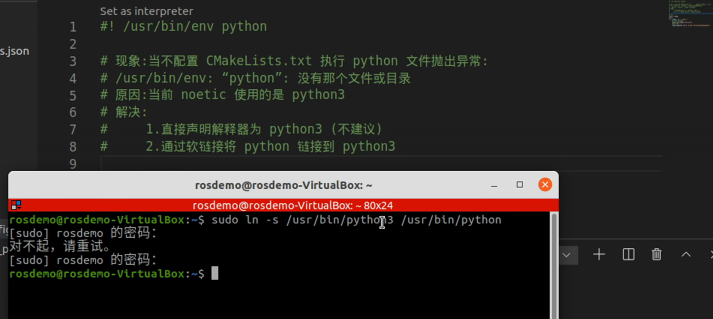

Python脚本指示器

若不配置CMakeLists.txt执行Python文件抛出异常，会显示没有那个文件或目录

解决方法：1.声明解释器为Python3；2.软连接，将Python链接到Python3

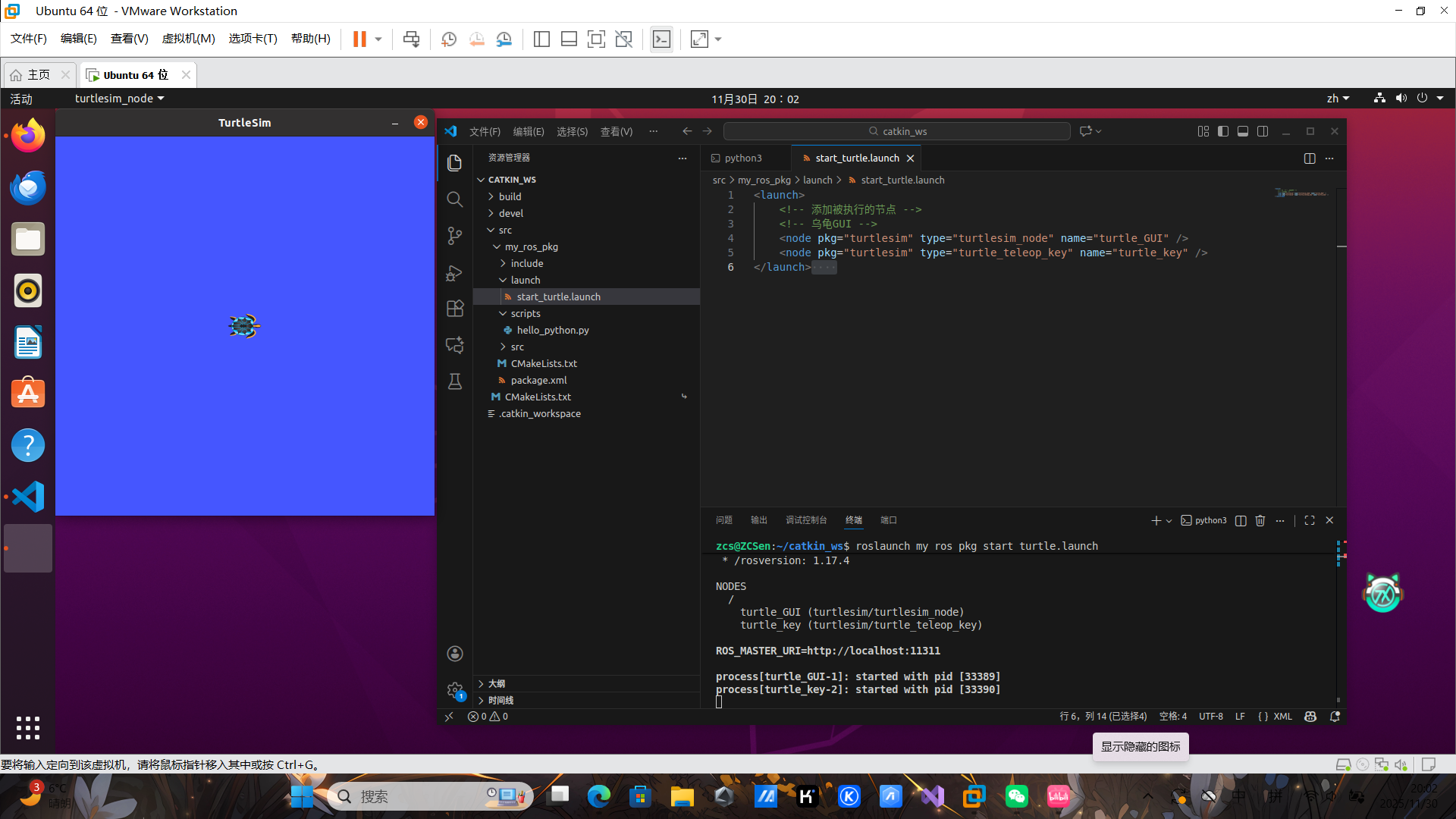

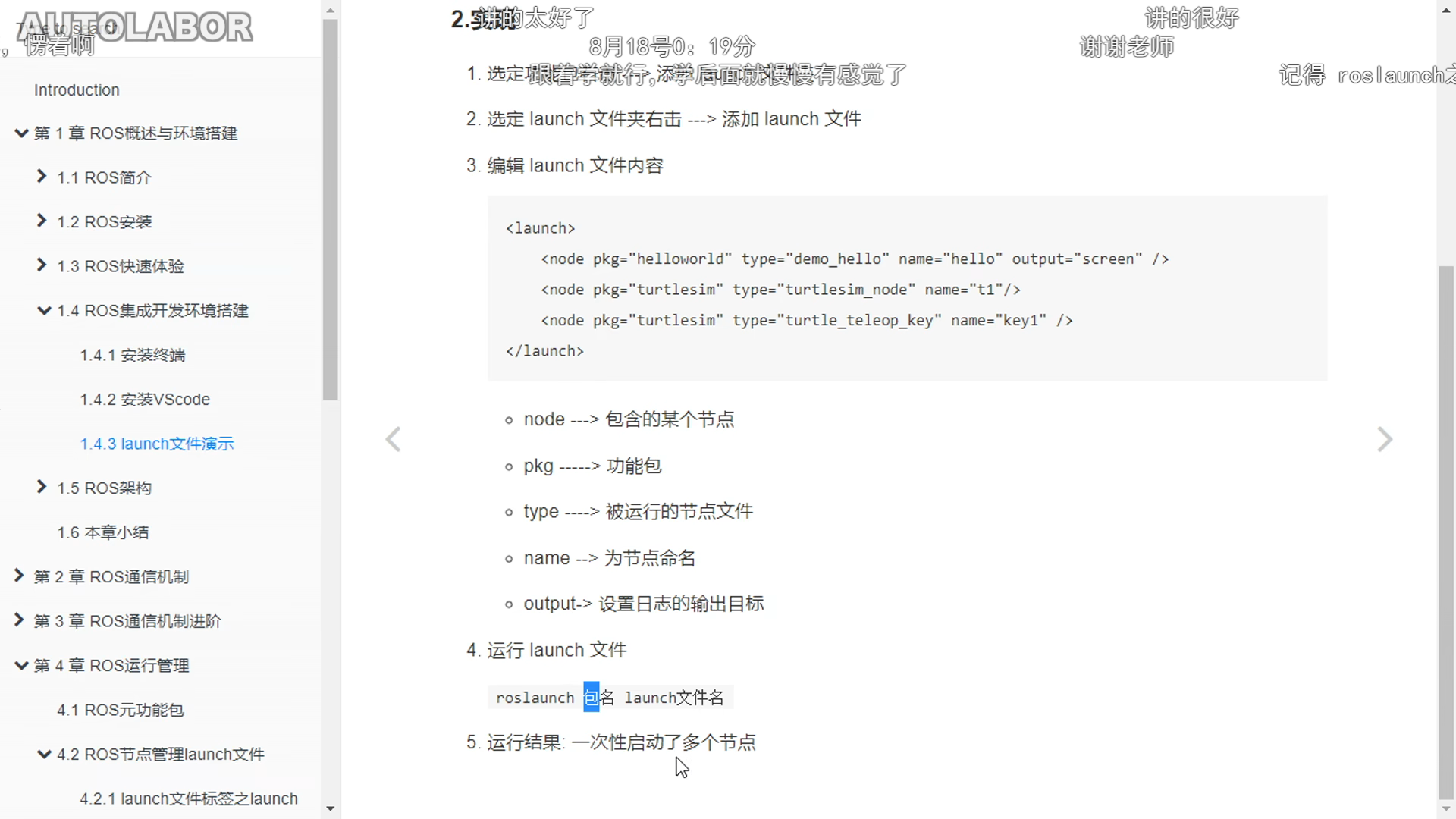

launch文件：使用launch文件，可以一次性启动多个ROS节点

记得保存写好的launch文件！！！

三、ROS架构

ROS=Plumbing(通讯机制：实现ROS不同节点的交互)+Tools(工具软件包：ROS中的开发和调试工具)+Capabilities(高层技术，ROS某些功能的集合，如导航)+Ecosystem(生态系统)

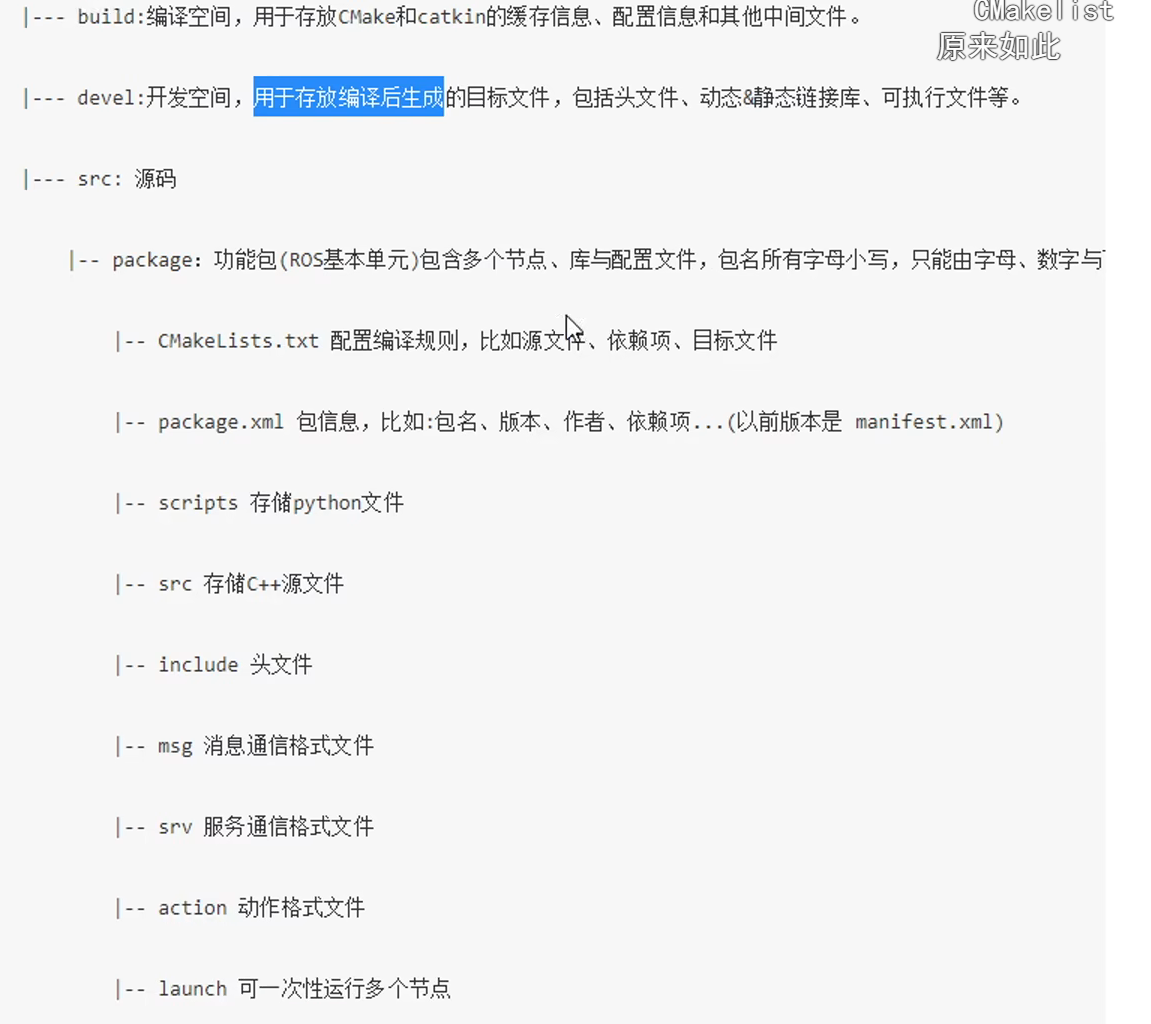

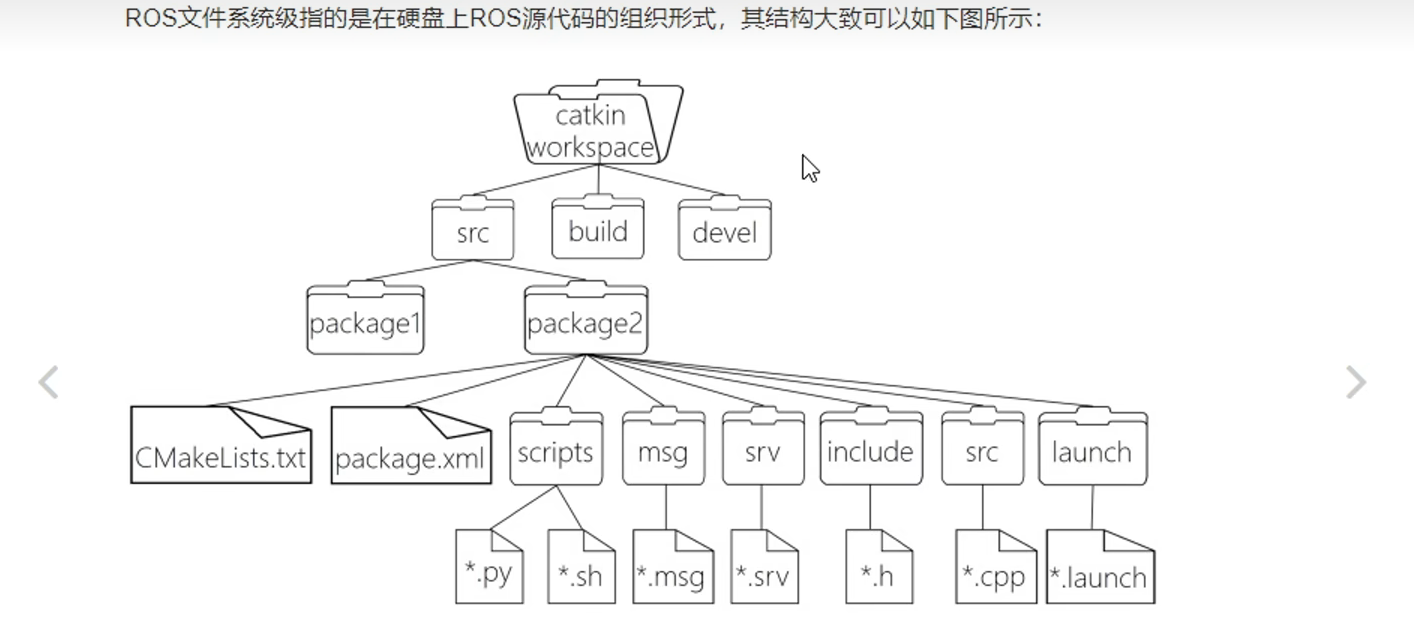

1.ROS文件系统



package.xml    该文件定义有关软件包的属性（如软件包名称，版本号，作者，维护者，对其他catkin软件包的依赖性）

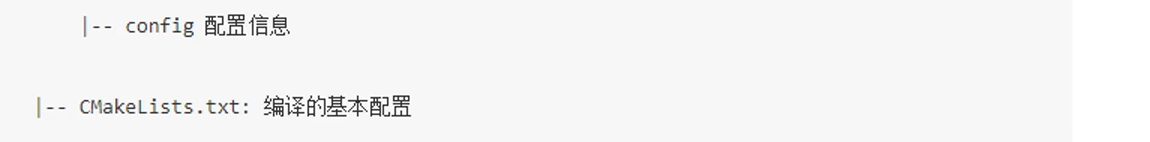

CMakeLists.txt   该文件是CMake构建系统的输入，用于构建软件包，描述将代码安装到何处

2.ROS文件系统相关命令

增	catkin_create_pkg 自定义包名 依赖包	创建新的ROS功能包
	sudo apt install xxx	安装ROS功能包
删	sudo apt purge xxx	删除某个功能包
查	rospack list	列出所有功能包
	rospack find 包名	查找功能包，存在则返回安装路径
	roscd 包名	进入某个功能包
	rosls 包名	列出某个包下的文件
	apt search xxx	搜素某个功能包
改	rosed 包名 文件名	修改功能包文件
执行	roscore  (-p:指定端口号)	使ROS节点通信
	rosrun 包名 可执行文件名	运行指定的ROS节点
	roslaunch 包名 launch 文件名	执行某个包下的launch文件

3.ROS计算图

ROS程序运行之后，不同节点错综复杂，rpt_graph能够创建一个显示当前系统运行情况的动态图形，计算图可以以点对点的网络形式表现数据交互过程。

四、ROS通信机制

1. 节点（Node）​ = 一个独立的小程序

• 例子：

  • 乌龟仿真器是一个节点

  • 键盘控制是另一个节点

• 特点：每个节点只做一件事，可以独立运行

• 您的理解：一个节点 = 一个.py或.cpp文件变成的可执行程序

2. 话题（Topic）​ = 节点之间的“广播频道”

• 例子：

  • /turtle1/cmd_vel是“速度指令频道”

  • 键盘控制节点“喊话”到这个频道

  • 乌龟仿真节点“收听”这个频道

• 特点：一个广播，多个收听（1对多）

3. 消息（Message）​ = 在话题上传递的“纸条”

• 例子：

  • 纸条上写：“前进速度0.5，转弯速度0.0”

  • 格式固定，大家都认识

三种实现策略：话题通信（发布订阅）、服务通信（请求响应）、参数服务器（参数共享）

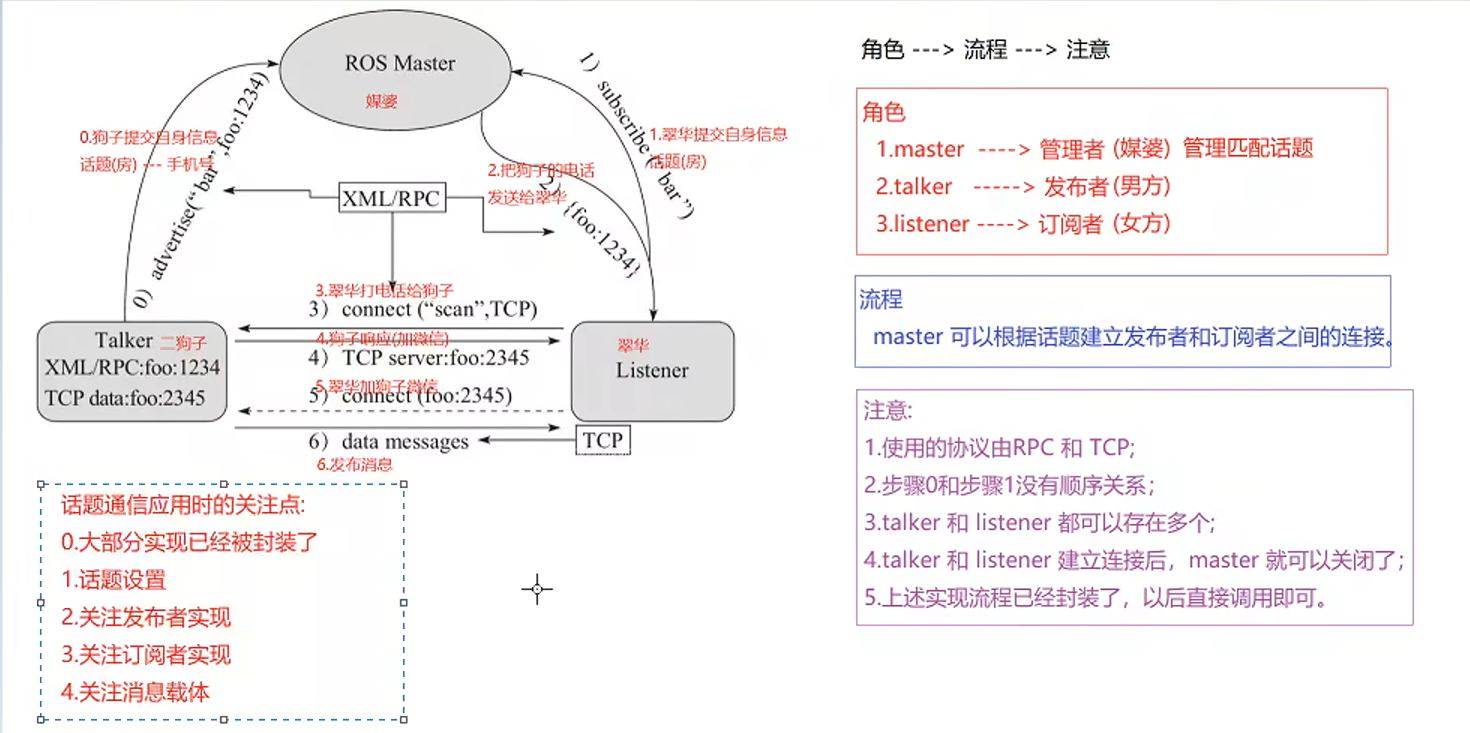

1.话题通信：已发布订阅的方式实现不同节点之间数据交互的通信方式

1.用于不断更新的、少逻辑处理的数据传输场景

2.实现流程：1.编写发布方实现；2.编写订阅方实现；3.编辑配置文件；4.编译并执行

📁 第一步：在您的ROS包中创建Python节点

1. 确保在正确的目录

# 进入您的ROS包的scripts目录
cd ~/catkin_ws/src/my_ros_pkg/scripts

2. 创建“说话者”节点（talker.py）

# 创建文件
nano talker.py

复制粘贴以下内容：

#!/usr/bin/env python3
# 这行必须写！告诉系统这是Python3脚本

import rospy
from std_msgs.msg import String  # 导入字符串消息类型

def talker():
    # 1. 初始化节点，名字叫"talker"
    rospy.init_node('talker', anonymous=True)

    # 2. 创建一个发布者（Publisher）
    # 参数说明：发布到"chatter"话题，消息类型是String，队列长度10
    pub = rospy.Publisher('chatter', String, queue_size=10)

    # 3. 设置说话频率：1秒1次
    rate = rospy.Rate(1)  # 1Hz = 每秒1次

    count = 0
    rospy.loginfo("说话者已启动，开始广播...")

    # 4. 循环说话
    while not rospy.is_shutdown():
        # 准备要说的话
        hello_str = f"大家好！这是第 {count} 条消息"

        # 发布消息（对外喊话）
        pub.publish(hello_str)

        # 在终端打印日志
        rospy.loginfo(f"我说：{hello_str}")

        count += 1
        rate.sleep()  # 等待1秒

if __name__ == '__main__':
    try:
        talker()
    except rospy.ROSInterruptException:
        rospy.loginfo("说话者已停止")

保存并退出：

• 按 Ctrl+O，然后回车保存

• 按 Ctrl+X退出nano

3. 创建“收听者”节点（listener.py）

nano listener.py

复制粘贴以下内容：

#!/usr/bin/env python3

import rospy
from std_msgs.msg import String  # 导入字符串消息类型

def callback(data):
    # 当收到消息时，这个函数会被自动调用
    # data就是收到的消息
    rospy.loginfo(f"我听到：{data.data}")

def listener():
    # 1. 初始化节点，名字叫"listener"
    rospy.init_node('listener', anonymous=True)

    rospy.loginfo("收听者已启动，正在监听...")

    # 2. 创建一个订阅者（Subscriber）
    # 参数说明：订阅"chatter"话题，消息类型是String
    # 收到消息时自动调用callback函数
    rospy.Subscriber("chatter", String, callback)

    # 3. 保持节点运行，直到被关闭
    rospy.spin()

if __name__ == '__main__':
    listener()

保存并退出。

🔧 第二步：设置文件权限

Python脚本需要可执行权限才能被ROS运行：

# 给两个脚本添加执行权限
chmod +x talker.py
chmod +x listener.py

# 检查权限
ls -la

应该看到文件名是绿色的，并且有 x权限。

🚀 第三步：编译您的包

# 回到工作空间根目录
cd ~/catkin_ws

# 编译
catkin_make

# 加载环境
source devel/setup.bash

🎮 第四步：运行测试

打开4个终端窗口：

终端1：启动ROS核心（必须首先运行）

roscore

终端2：运行说话者

cd ~/catkin_ws
source devel/setup.bash
rosrun my_ros_pkg talker.py

会看到每秒输出一条消息。

终端3：运行收听者

cd ~/catkin_ws
source devel/setup.bash
rosrun my_ros_pkg listener.py

看到收听者实时重复说话者的话。

终端4：查看系统状态

# 查看所有节点
rosnode list
# 应该看到：/listener, /rosout, /talker

# 查看所有话题
rostopic list
# 应该看到：/chatter, /rosout, ...

# 查看chatter话题的消息
rostopic echo /chatter

🎯 第五步：创建launch文件（一键启动）

1. 创建launch文件

# 进入launch目录
cd ~/catkin_ws/src/my_ros_pkg/launch

# 创建launch文件
nano talk_listen.launch

2. 复制粘贴内容：

<launch>
    <!-- 启动说话者节点 -->
    <node pkg="my_ros_pkg" type="talker.py" name="talker" output="screen"/>

    <!-- 启动收听者节点 -->
    <node pkg="my_ros_pkg" type="listener.py" name="listener" output="screen"/>
</launch>

保存并退出。

3. 用launch文件一键启动

# 确保roscore在运行
# 然后运行launch文件
roslaunch my_ros_pkg talk_listen.launch

这会同时启动两个节点！

📊 第六步：用rqt_graph可视化查看

在节点运行的情况下：

rosrun rqt_graph rqt_graph

您会看到：

• 两个节点：/talker和 /listener

• 一个话题：/chatter

• 箭头从 /talker指向 /listener

2.话题通信msg自定义消息调用

默认消息：ROS自带的（如String, Twist）

自定义消息：您自己定义的消息类型，比如：

• 机器人状态消息

• 传感器数据包

• 控制指令等

第一步：创建自定义消息文件

1. 在ROS包中创建msg目录

# 进入您的ROS包
cd ~/catkin_ws/src/my_ros_pkg

# 创建msg目录
mkdir msg

# 进入msg目录
cd msg

2. 创建您的第一个自定义消息文件

# 创建Person.msg文件
nano Person.msg

输入以下内容：

string first_name
string last_name
uint8 age
uint8 id
string phone

保存并退出：Ctrl+O→ 回车 → Ctrl+X

3. 创建第二个消息文件（包含数组）

nano Team.msg

输入内容：

Person[] members
uint32 team_id
string team_name

第二步：配置包文件

1. 修改package.xml

# 回到包根目录
cd ~/catkin_ws/src/my_ros_pkg

# 编辑package.xml
nano package.xml

添加以下两行（在适当位置，通常是最后）：

<build_depend>message_generation</build_depend>
<exec_depend>message_runtime</exec_depend>

2. 修改CMakeLists.txt

nano CMakeLists.txt

需要修改3个地方：

A. 找到find_package部分，添加message_generation：

find_package(catkin REQUIRED COMPONENTS
  rospy
  std_msgs
  message_generation  # 添加这行
)

B. 找到add_message_files部分，取消注释并修改：

## Generate messages in the 'msg' folder
add_message_files(
  FILES
  Person.msg
  Team.msg
)

C. 找到generate_messages部分，取消注释：

## Generate added messages and services with any dependencies listed here
generate_messages(
  DEPENDENCIES
  std_msgs
)

D. 找到catkin_package部分，确保包含message_runtime：

catkin_package(
  CATKIN_DEPENDS rospy std_msgs message_runtime
)

第三步：编译消息

# 回到工作空间根目录
cd ~/catkin_ws

# 编译
catkin_make

# 加载环境
source devel/setup.bash

第四步：验证自定义消息

1. 检查消息是否生成成功

# 查看消息类型
rosmsg show my_ros_pkg/Person

应该显示：

string first_name
string last_name
uint8 age
uint8 id
string phone

rosmsg show my_ros_pkg/Team

应该显示：

my_ros_pkg/Person[] members
uint32 team_id
string team_name

2. 查看完整类型

rosmsg show Person

应该显示完整路径：my_ros_pkg/Person

第五步：使用自定义消息的Python节点

1. 创建使用Person消息的发布者

cd ~/catkin_ws/src/my_ros_pkg/scripts
nano person_talker.py

输入以下内容：

#!/usr/bin/env python3

import rospy
from my_ros_pkg.msg import Person  # 导入自定义消息
import random

def talker():
    rospy.init_node('person_talker', anonymous=True)

    # 创建发布者，发布到person_info话题
    pub = rospy.Publisher('person_info', Person, queue_size=10)

    rate = rospy.Rate(1)  # 1Hz

    # 模拟一些人员数据
    first_names = ["张", "李", "王", "刘", "陈"]
    last_names = ["三", "四", "五", "六", "七"]

    person_id = 1

    rospy.loginfo("开始发布人员信息...")

    while not rospy.is_shutdown():
        # 创建Person消息
        person_msg = Person()
        person_msg.first_name = random.choice(first_names)
        person_msg.last_name = random.choice(last_names)
        person_msg.age = random.randint(20, 40)
        person_msg.id = person_id
        person_msg.phone = f"138{random.randint(1000,9999)}{random.randint(1000,9999)}"

        # 发布消息
        pub.publish(person_msg)

        rospy.loginfo(f"发布人员: {person_msg.first_name}{person_msg.last_name}, "
                     f"年龄: {person_msg.age}, ID: {person_msg.id}")

        person_id += 1
        rate.sleep()

if __name__ == '__main__':
    try:
        talker()
    except rospy.ROSInterruptException:
        rospy.loginfo("发布者已停止")

2. 创建订阅者

nano person_listener.py

输入内容

#!/usr/bin/env python3

import rospy
from my_ros_pkg.msg import Person

def callback(data):
    rospy.loginfo("收到人员信息:")
    rospy.loginfo(f"  姓名: {data.first_name}{data.last_name}")
    rospy.loginfo(f"  年龄: {data.age}")
    rospy.loginfo(f"  ID: {data.id}")
    rospy.loginfo(f"  电话: {data.phone}")
    rospy.loginfo("-" * 30)

def listener():
    rospy.init_node('person_listener', anonymous=True)
    rospy.loginfo("等待接收人员信息...")

    rospy.Subscriber("person_info", Person, callback)
    rospy.spin()

if __name__ == '__main__':
    listener()

3. 设置权限

chmod +x person_talker.py
chmod +x person_listener.py

第六步：运行测试

打开3个终端：

终端1：

roscore

终端2（发布者）：

cd ~/catkin_ws
source devel/setup.bash
rosrun my_ros_pkg person_talker.py

终端3（订阅者）

cd ~/catkin_ws
source devel/setup.bash
rosrun my_ros_pkg person_listener.py

终端4（查看消息）：

# 查看话题
rostopic list
# 应该看到：/person_info

# 查看消息内容
rostopic echo /person_info

第七步：创建launch文件

cd ~/catkin_ws/src/my_ros_pkg/launch
nano person_demo.launch

输入内容：

<launch>
    <!-- 启动人员信息发布者 -->
    <node pkg="my_ros_pkg" type="person_talker.py" name="person_talker" output="screen"/>

    <!-- 启动人员信息收听者 -->
    <node pkg="my_ros_pkg" type="person_listener.py" name="person_listener" output="screen"/>
</launch>

运行launch文件：

roslaunch my_ros_pkg person_demo.launch

3.服务通信

客户端 发送请求 → 服务端 处理并返回响应

• 特点：双向、请求-响应、一次性

第一步：创建自定义服务

1. 创建 srv 目录

cd ~/catkin_ws/src/my_ros_pkg
mkdir srv

2. 创建第一个服务定义

nano srv/AddTwoInts.srv

输入内容：

# 请求部分
int64 a
int64 b
---
# 响应部分（三个减号分隔）
int64 sum

再创建一个复杂点的服务：

nano srv/PersonInfo.srv

# 请求：根据ID查询人员
uint8 id
---
# 响应：返回人员信息
string full_name
uint8 age
bool found

第二步：配置 CMakeLists.txt

修改 CMakeLists.txt，添加服务配置：

# 在 add_message_files 部分下面，添加：
add_service_files(
  FILES
  AddTwoInts.srv
  PersonInfo.srv
)

# generate_messages 部分保持不变（已包含）
generate_messages(
  DEPENDENCIES
  std_msgs
)

第三步：配置 package.xml

确保有这些依赖：

<build_depend>message_generation</build_depend>
<exec_depend>message_runtime</exec_depend>

第四步：编译生成服务

cd ~/catkin_ws
catkin_make
source devel/setup.bash

第五步：编写服务端（Server）

创建加法服务端

cd ~/catkin_ws/src/my_ros_pkg/scripts
nano add_two_ints_server.py

#!/usr/bin/env python3
import rospy
from my_ros_pkg.srv import AddTwoInts, AddTwoIntsResponse

def handle_add_two_ints(req):
    rospy.loginfo(f"收到请求: {req.a} + {req.b}")
    sum_result = req.a + req.b
    rospy.loginfo(f"计算结果: {sum_result}")
    return AddTwoIntsResponse(sum_result)

def add_two_ints_server():
    rospy.init_node('add_two_ints_server')

    # 创建服务，服务名为 "add_two_ints"
    s = rospy.Service('add_two_ints', AddTwoInts, handle_add_two_ints)

    rospy.loginfo("加法服务端已启动，等待请求...")
    rospy.spin()

if __name__ == "__main__":
    add_two_ints_server()

第六步：编写客户端（Client）

nano add_two_ints_client.py

#!/usr/bin/env python3
import sys
import rospy
from my_ros_pkg.srv import AddTwoInts

def add_two_ints_client(x, y):
    rospy.wait_for_service('add_two_ints')

    try:
        # 创建服务代理
        add_two_ints = rospy.ServiceProxy('add_two_ints', AddTwoInts)

        rospy.loginfo(f"发送请求: {x} + {y}")

        # 调用服务
        resp = add_two_ints(x, y)

        rospy.loginfo(f"收到响应: 和 = {resp.sum}")
        return resp.sum

    except rospy.ServiceException as e:
        rospy.logerr(f"服务调用失败: {e}")
        return None

if __name__ == "__main__":
    if len(sys.argv) == 3:
        a = int(sys.argv[1])
        b = int(sys.argv[2])
    else:
        # 使用默认值
        a = 5
        b = 3
        rospy.loginfo(f"使用默认值: {a} + {b}")

    rospy.init_node('add_two_ints_client')
    result = add_two_ints_client(a, b)

    if result is not None:
        rospy.loginfo(f"最终结果: {result}")

第七步：设置权限

chmod +x add_two_ints_server.py
chmod +x add_two_ints_client.py

第八步：运行测试

打开三个终端：

终端1：启动 ROS 核心

roscore

终端2：启动服务端

cd ~/catkin_ws
source devel/setup.bash
rosrun my_ros_pkg add_two_ints_server.py

终端3：启动客户端

cd ~/catkin_ws
source devel/setup.bash
rosrun my_ros_pkg add_two_ints_client.py

或带参数调用：

rosrun my_ros_pkg add_two_ints_client.py 10 20

第九步：命令行测试服务

终端4：用命令行测试

# 查看当前所有服务
rosservice list

# 查看服务类型
rosservice type /add_two_ints

# 查看服务定义
rossrv show my_ros_pkg/AddTwoInts

# 命令行调用服务
rosservice call /add_two_ints "a: 15
b: 25"

📁 第十步：创建 launch 文件

cd ~/catkin_ws/src/my_ros_pkg/launch
nano service_demo.launch

<launch>
    <!-- 启动服务端 -->
    <node pkg="my_ros_pkg"
          type="add_two_ints_server.py"
          name="add_two_ints_server"
          output="screen"/>

    <!-- 启动客户端（示例调用） -->
    <node pkg="my_ros_pkg"
          type="add_two_ints_client.py"
          name="add_two_ints_client"
          output="screen"
          args="7 8"/>
</launch>

运行launch文件（先roscore）

cd ~/catkin_ws
source devel/setup.bash
roslaunch my_ros_pkg service_demo.launch
