一、实操演示-智能计算器

1、图文详细

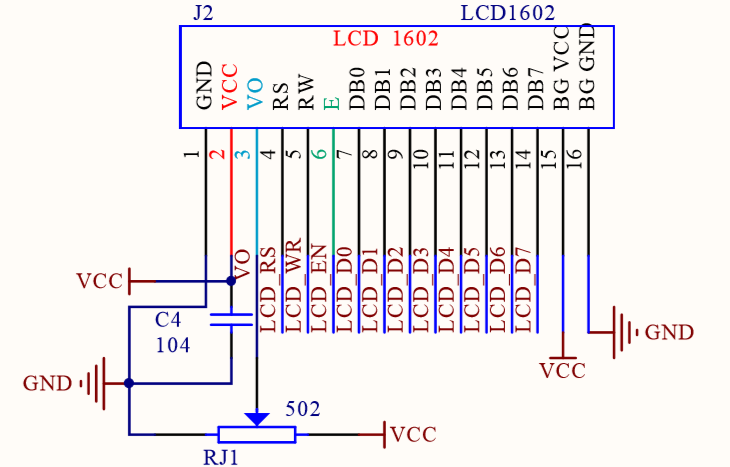

LCD1602硬件电路

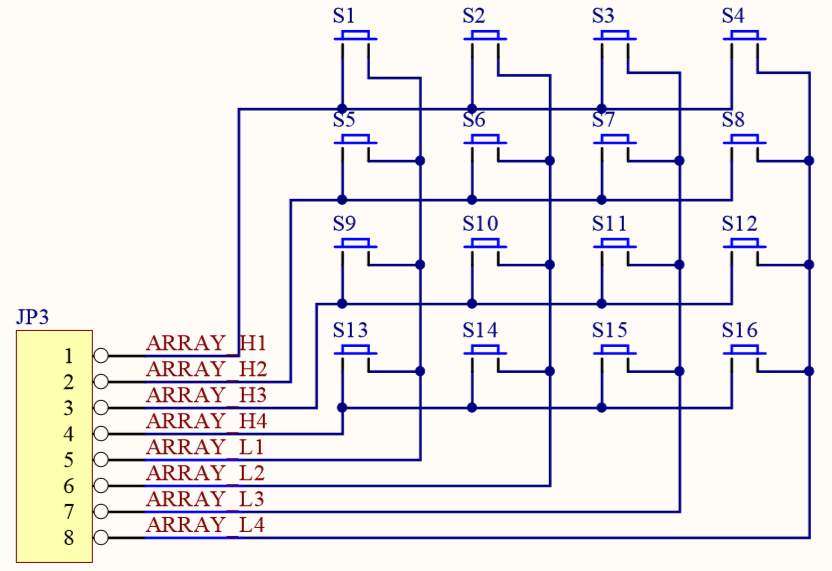

矩阵按键硬件电路

按键值设计

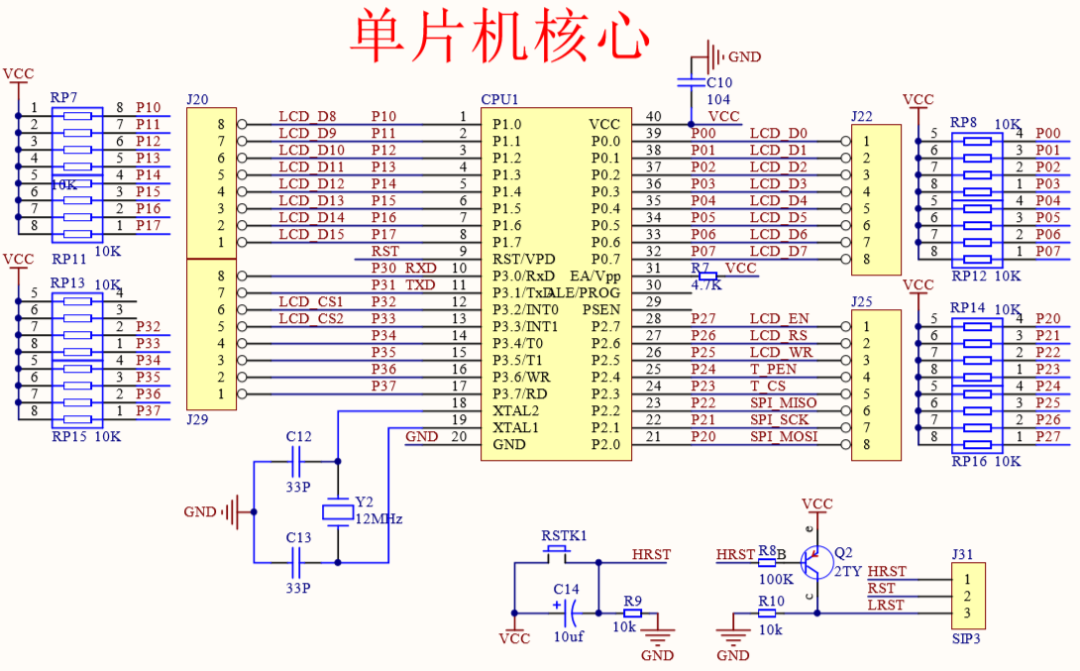

2、连接方式：

     J22引脚连接到J2引脚。

   J20引脚连接到JP3引脚.

    下载程序后，观察现象。

二、实操演示-智能温控系统设计

1、图文详细

LCD1602硬件电路

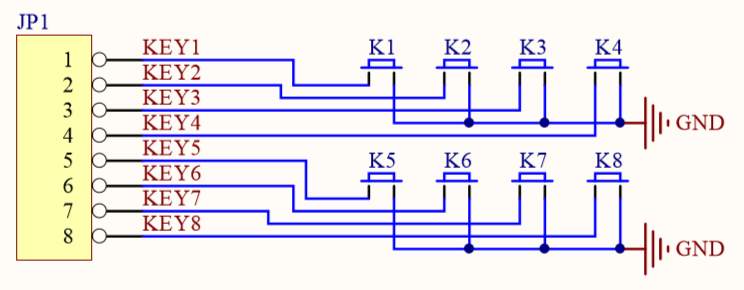

独立按键硬件电路

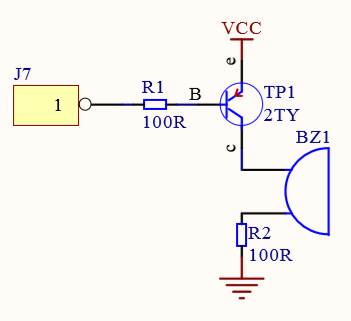

蜂鸣器硬件电路

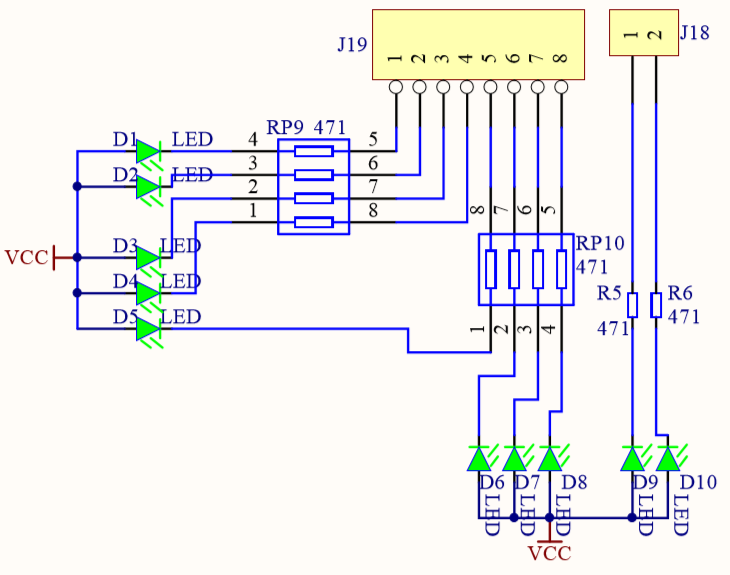

LED硬件电路

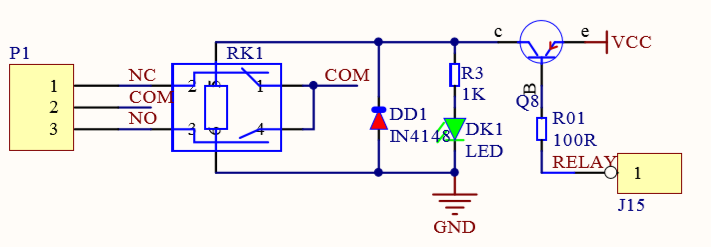

继电器硬件电路

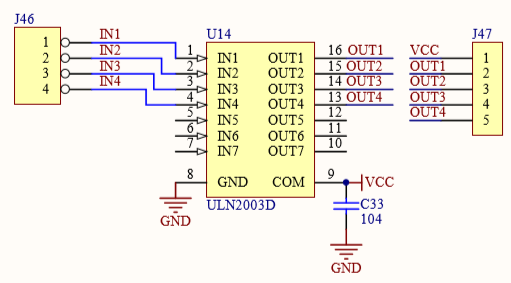

直流电机硬件电路

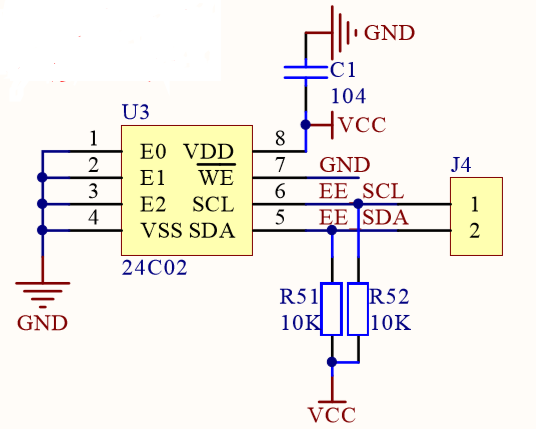

EEPROM硬件电路

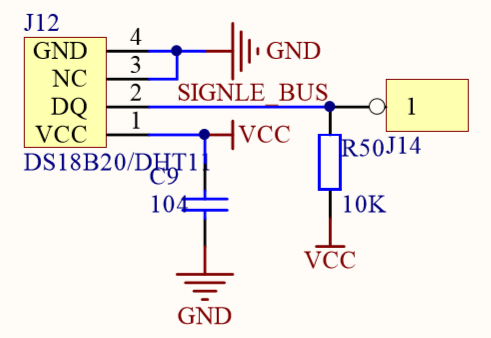

DS18B20硬件电路

2、连接方式：

      J22引脚连接到J2引脚。

     J29的第4、3、6号引脚连接到JP1的第1、2、3号引脚，即P34、P35、P32连接k1、k2、k3。

      J20的第3号引脚连接到J7引脚，即P15连接J7。

      J25的第4号引脚连接到J19的第1号引脚，即P24连接D1。

      J20的第4号引脚连接到J15引脚，即P14连接J15。

      J46的第1号引脚连接J20的第8引脚，即IN1连接P10。

      J47的第1、2号引脚分别为VCC、OUT1连接直流电机两脚任意一个，即5V、O1连接直流电机两脚任意一个。、

      J25引脚第8、7号引脚分别连接到J4的SDA、SCL引脚。

      J29的第1引脚，即 P37连接J14。

    下载程序后，观察现象。

现象：本设计能显示环境的温度并能设置上下限阀值。系统上电的时候显示的是当前环境温度和设定的温度阀值，可以通过按键来修改温度上下限阀值。当按下这个K1键会进入温度阀值设置界面，每按一下，切换一次阀值设置(上下阀值)界面，按第3次时，会自动回到主界面，如此循环。在进入温度阀值设计界面时，可以通过K2、K3键对阀值进行加减，只对温度整数部分进行设置，小数部分不需要设置，将设置好的上下限阀值保存到AT24C02(EEPROM)内，当下一次开启系统时只需从AT24C02内读取保存的阀值数据，而不需要重复设置上下限阀值。实现了用3个按键就实现了温度上下限阀值的设定，这是温度检测控制系统基本的功能。假如我们把温度上限设置为32°C，下限设置为30°C。另外还有恒定温度的功能。当设定好上下限阀值时，系统即会把当前的温度与设定的上下限阀值对比，如果高于上限温度，开启散热进行降温，同时报警；如果低于下限温度，开启加热，同时报警；如果当前温度处于下限和上限温度之间时，关闭散热、加热及报警。从而可将温度控制在阀值的范围内。
